BRUKSANVISNING CTM1012 Ferm

Takk for at du har kjøpt dette produktet fra Ferm.

Du har nå et fremragende produkt fra en av Europas ledende leverandører. Alle produkter fra Ferm produserer i samsvar med de høyeste standarder for ytelse og sikkerhet. Som en del av vår filosofi yter vi fremragende kundeservice og gir en omfattende garanti. Vi håper du vil ha glede av dette produktet i mange år.

Les bruksanvisningen nøye før du tar maskinen i bruk. Gjør deg kjent med hvordan redskapen fungerer og hvordan den skal brukes. Vedlikehold maskinen som angitt i instruksene, slik at den alltid fungerer knirkefritt. Bruksanvisning og tilhørende dokumentasjon skal oppbevares i nærheten av maskinen.

Innhold

1. Maskindata
2. Sikkerhetsforskrifter
3. Montering av tilbehør
4. Montering av den fleksible akseln en holdern
5. Vedlikehold

1. Maskindata

Techniske spesifikasjoner

Spenning 230 V

Frekvens 50 Hz

Opptatt effekt 160 W

Turtall, ubelastet 15.000-35.000/min

Kapasitet spennhylse 3.2+2.4 mm

Vekt 0.6 kg

Lpa (lydtrykk) 70+3 dB(A)

Lwa (lydeffekt) 83+3 dB(A)

Vibrasjoner 1.7+1.5 m/s ^2

Vibrasjonsnivå

Det avgitte vibrasjonsnivået som er angitt bak i denne bruksanvisningen er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt.

NO

• bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået.
• tidsrommene när verktöyet er avslått eller när det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået.

Beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din.

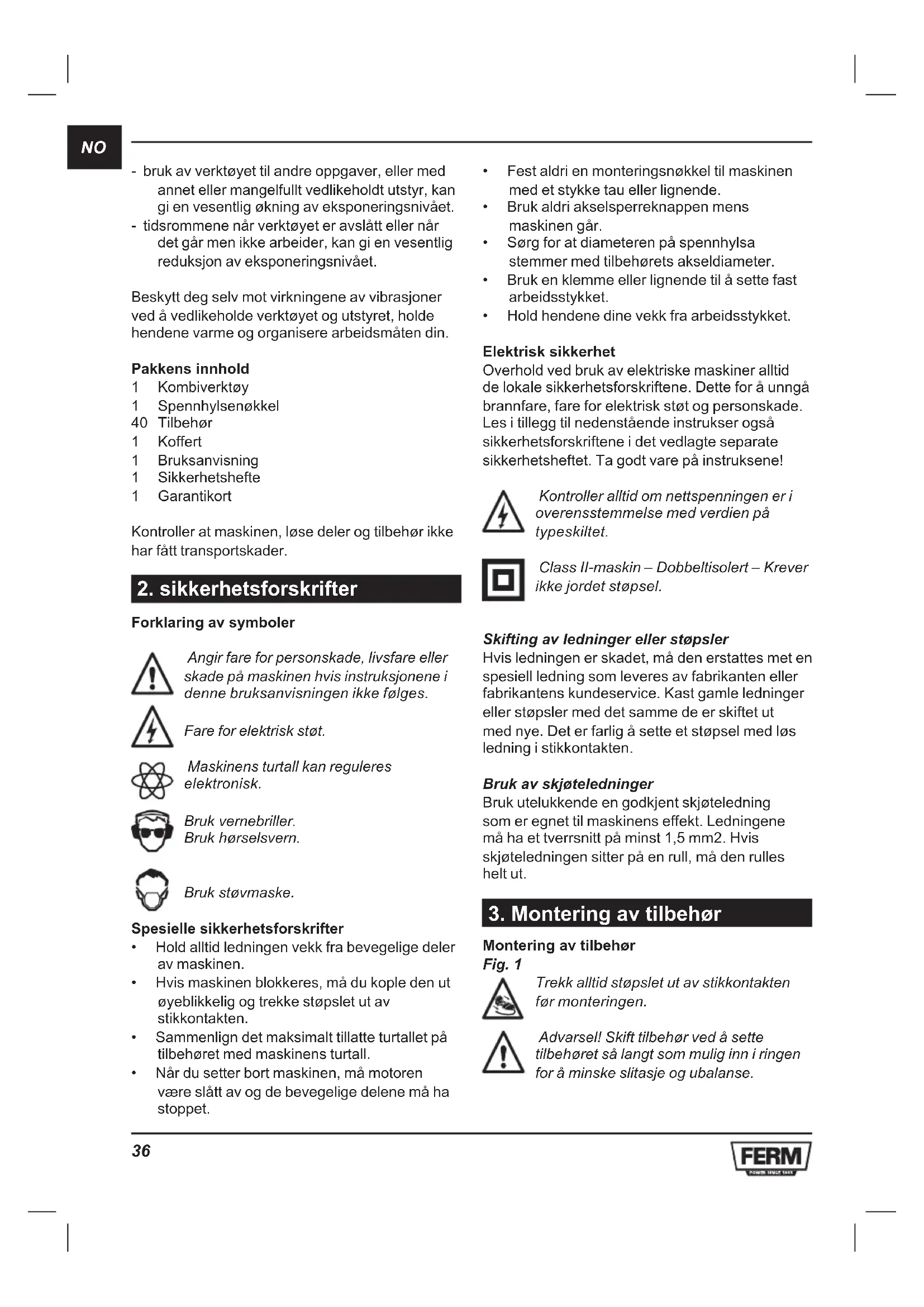

Pakkens innhold

1 Kombiverktøy
1 Spennhylsenøkkel
40 Tilbehør
1 Koffert
1 Bruksanvisning
1 Sikkerhetshefte
1 Garantikort

Kontroller at maskinen, løse deler og tilbehør ikke har fått transportskader.

2. sikkerhetsforskrifter

Forklaring av symboler

Angir fare for personskade, livsfare eller skade på maskinen hvis instruksjonene i denne bruksanvisningen ikke følges.

Fare for elektrisk støt.

Maskinens turtall kan reguleres elektronisk.

Bruk vernebriller. Bruk hørselsvern.

Bruk støvmaske.

Spesielle sikkerhetsforskrifter

• Hold alltid ledningen vekk fra bevegelige deler av maskinen.
• Hvis maskinen blokkeres, må du kople den ut øyeblikkelig og trekke støpslet ut av stikkontakten.
• Sammenlign det maksimalt tillatte turtallet på tilbehøret med maskinens turtall.

• Når du setter bort maskinen, må motoren være slått av og de bevegelige delene må ha stoppet.

• Fest aldri en monteringsnøkkel til maskinen med et stykke tau eller lignende.

• Bruk aldri akselsperreknappen mens maskinen går.
• Sørg for at diameteren på spennhylsa stemmer med tilbehørets akseldiameter.
• Bruk en klemme eller lignende til å sette fast arbeidsstykket.
  • Hold hendene dine vekk fra arbeidsstykket.

Elektrisk sikkerhet

Overhold ved bruk av elektriske maskiner alltid de lokale sikkerhetsforskriftene. Dette for å unngå brannfare, fare for elektrisk støt og personskade. Les i tillegg til nedenstående instrukser også sikkerhetsforskriftene i det vedlagte separate sikkerhetsheftet. Ta godt vare på instruksene!

Kontroller alltid om nettspenningen er i overensstemmelse med verdien på typeskiltet.

Class II-maskin – Dobbeltisolert – Krever ikke jordet støpsel.

Skifting av ledninger eller støpsler

Hvis ledningen er skadet, må den erstattes met en spesiell ledning som leveres av fabrikanten eller fabrikantens kundeservice. Kast gamle ledninger eller støpsler med det samme de er skiftet ut med nye. Det er farlig å sette et støpsel med løs ledning i stikkontakten.

Bruk av skjøteledninger

Bruk utelukkende en godkjent skjøteledning som er egnet til maskinens effekt. Ledningene må ha et tverrsnitt på minst 1,5 mm2. Hvis skjøteledningen sitter på en rull, må den rulles helt ut.

3. Montering av tilbehør

Montering av tilbehør

Fig. 1

Trekk alltid støpslet ut av stikkontakten før monteringen.

Advarsel! Skift tilbehør ved å sette tilbehøret så langt som mulig inn i ringen for å minske slitasje og ubalanse.

Trykk på akselsperreknapp (2) og hold denne inntrykt. Ved hjelp av spennhylsenøkkelen kan du dreie løs spennhylse (1). Sett i tilbehøret. Hold akselsperreknappen inntrykt mens du dreier spennhylsa fast med spennhylsenøkkelen.

Betjening

Kople maskinen inn ved å trykke på på/avknappen (A). Ved å skru på innstillingshjulet 1 (B) kan du regulere hastigheten på Kombiverktøy. Sett ikke maskinen ned før motoren er stoppet helt. Oppbevar ikke maskinen på et støvete underlag. Støvpartikler kan trenge inn i mekanikken.

Hvis Kombiverktøy utsettes for en for stor belastning ved en lav hastighet kan det føre til at motoren blir brent.

• Fest holderen på kanten av en arbeidsbenk eller arbeidsplate som er maksimalt 55 mm tykk.
• Holderens høyde kan justeres. Løsne det øvre røret på holderen ved å vri det mot klokken. Dra røret ut til maksimal høyde og skru det fast ved å vri det med klokken.
• Høyden på opphengsbraketten kan justeres ved å løsne på den svarte knotten. Etter at opphengsbraketten er satt i riktig høyde, skrur du knotten til igjen.
• Fest Kombiverktøy til opphengsbraketten på holderen. Opphengsbraketten kan dreies 360°.

Tilbehør til Kombiverktøy

Ferm leverer ikke eget tilbehør til Kombiverktøy. Kombiverktøy er konstruert for å bruke standardtilbehør fra Dremel®, Black & Decker®, Bosch® eller Proxion®.

Før De bruker tilbehøret bør De alltid sjekke om tillatt turtall på tilbehøret er egnet til Kombiverktøys høyeste hastighet.

Slipestein

Fig. 3

Når De bruker slipesteinene for første gang bør De bruke brynesteinen for å utbalansere slipesteinen. Brynesteinen kan også brukes for å gi slipesteinen en særegen from.

Material Hastighet

Stein, skjell -
Stål	+
Aluminium, messing + -
Plast	-

Filtskiver og tipp

Filttibehøret skal monteres på aksene som følger med.

Fig. 4

Material Hastighet

Stål	+
Aluminium, messing	+-
Plast	+

Pussebånd og pusseskiver

Fig. 5

Material Hastighet

Tre ++
Stål	-
Aluminium, messing + -
Plast	-

Børster i rustfritt stål og børster som ikke er av metall

Fig. 6

Material Hastighet

Stein, skjell + -

Aluminium, messing + -

Liten fres, graverpenn og liten bor

Fig. 7

Material Hastighet

Stein, skjell Max

Stål + -

Aluminium, messing ++

Plast -

Kutting

Fig. 8

Material Hastighet

Stål	+
Aluminium, messing	+ -
Plast	-

5. Vedlikehold

Sørg for at maskinen er spenningsløs når det skal utføres vedlikeholdsarbeid på de mekaniske delene.

Disse maskinene er produsert for å kunne fungere problemløst med minimalt vedlikehold over lengre tid. Hvis du rengjør maskinen regelmessig og ivaretar den etter forskriftene, vil den vare lenger.

Rengjøring

Rengjør maskinhuset regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri for støv og skitt. Hardnakket skitt fjernes med en myk klut som er fuktet med såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoniakk o.kl. Slike stoffer skader kunststoffdelene.

Smøring

Hvis det oppstår feil som følge av for eksempel utslitte deler, skal du kontakte serviceadressen på garantikortet. Bakerst i denne bruksanvisningen finner du en splittegning som viser deler som kan bestilles.

Miljø

For å forhindre transportskader leveres maskinen med solid emballasje. Emballasjen består for det meste av gjenvinnbart materiale. Lever derfor emballasjen til gjenvinning.

Defekte og/eller kasserte elektriske eller elektroniske apparater må avhendes ved egnete returpunkter.

Gjelder kun i EU-landene.

Elektriske verktøy må ikke kastes sammen med husholdningsavfall. I henhold til EU-direktiv 2012/19/EU for elektrisk og elektronisk avfall, samt implementering av direktivet i nasjonal lovgivning, skal elektriske verktøy som ikke lenger kan brukes kastes separat og på en miljøvennlig måte.

Garanti

Dette produktet og brukerhåndboken kan bli endret. Spesifikasjoner kan endres uten forvarsel.
