CTM1012 - Multifunkciós szerszámok Ferm - Ingyenes használati útmutató

Termék típusa	Multifunkciós szerszám (Combitool)
Márka	Ferm
Modell	CTM1012
Fogyasztott teljesítmény	160 W
Üresjárati fordulatszám	15 000 - 35 000 ford/perc
Befogóképesség (tokmány)	3,2 mm / 2,4 mm
Súly	0,6 kg
Hangnyomásszint	70+3 dB(A)
Hangteljesítményszint	83+3 dB(A)
Rezgésérték	1,7 m/s²
Tápellátás	Hálózati 230 V ~ 50 Hz
Védelmi osztály	Dupla szigetelés (II. osztály)
Fordulatszám-szabályozás	Elektronikus, kerékkel
Tartozékok	40 tartozék, tokmánykulcs, műanyag doboz, használati útmutató, biztonsági füzet, garanciajegy
Tartozékok kompatibilitása	Dremel®, Black & Decker®, Bosch®, Proxxon®
Karbantartás	Rendszeres tisztítás, kenés nem szükséges
Biztonság	Használjon hallásvédőt, védőszemüveget és porvédő maszkot
Garancia	Lásd a mellékelt garanciajegyet

Gyakran ismételt kérdések - CTM1012 Ferm

Hogyan állítsam be a CTM1012 fordulatszámát?

A fordulatszám elektronikusan állítható be a szerszámon található kerék (B) segítségével. Forgassa el a fordulatszám 15 000 és 35 000 ford/perc közötti beállításához az anyagtól és a használt tartozéktól függően.

Milyen típusú tartozékokat használhatok a CTM1012-vel?

A szerszám elfogadja a Dremel, Black & Decker, Bosch és Proxxon márkák szabványos tartozékait. Használhat köszörűköveket, filckorongokat, csiszolószalagokat, keféket, marókat, fúrószárakat és vágókorongokat.

Hogyan cseréljek tartozékot?

Húzza ki a szerszámot a konnektorból. Nyomja be a tengelyrögzítő gombot (2), és tartsa lenyomva. Csavarja le a befogótokmányt (1) a mellékelt kulccsal. Helyezze be az új tartozékot, majd csavarja vissza a tokmányt, miközben a rögzítőgombot lenyomva tartja.

Milyen biztonsági óvintézkedéseket kell betartani használat közben?

Viseljen hallásvédőt, védőszemüveget és porvédő maszkot. Tartsa távol a kezét a munkadarabtól. Használjon befogószerkezetet a munkadarab rögzítéséhez. Győződjön meg arról, hogy a tápkábel nem sérült.

Hogyan tisztítsam a multifunkciós szerszámot?

Rendszeresen tisztítsa a házat egy puha ruhával, lehetőleg minden használat után. Makacs szennyeződések esetén használjon nedves ruhát szappanos vízzel. Kerülje az oldószereket, mint a benzin vagy alkohol, mert ezek károsítják a műanyag részeket.

Mi a teendő a szerszám elakadása esetén?

Azonnal állítsa le a gépet, és húzza ki a konnektorból. Távolítsa el az elakadt tartozékot, miután megbizonyosodott arról, hogy a motor teljesen leállt.

A CTM1012 igényel kenést?

Nem, a szerszám nem igényel további kenést. Minimális karbantartás elegendő: rendszeres tisztítás és óvatos használat.

Használhatok más márkák tartozékait?

Igen, a Combitool-t úgy tervezték, hogy használja a Dremel, Black & Decker, Bosch és Proxxon szabványos tartozékait. Mindig ellenőrizze, hogy a tartozék megengedett fordulatszáma megfelel-e a szerszám maximális fordulatszámának (35 000 ford/perc).

Mekkora a szerszám teljesítménye?

A CTM1012 fogyasztott teljesítménye 160 W, hálózati táplálással 230 V ~ 50 Hz.

Hogyan csökkentsem a rezgéseket használat közben?

Tartsa a szerszámot és tartozékait jó állapotban, tartsa melegen a kezét, és strukturálja a munkamintáit. Használja a szerszámot a megfelelő fordulatszámon, és kerülje a túl nagy terhelést alacsony fordulatszámon.

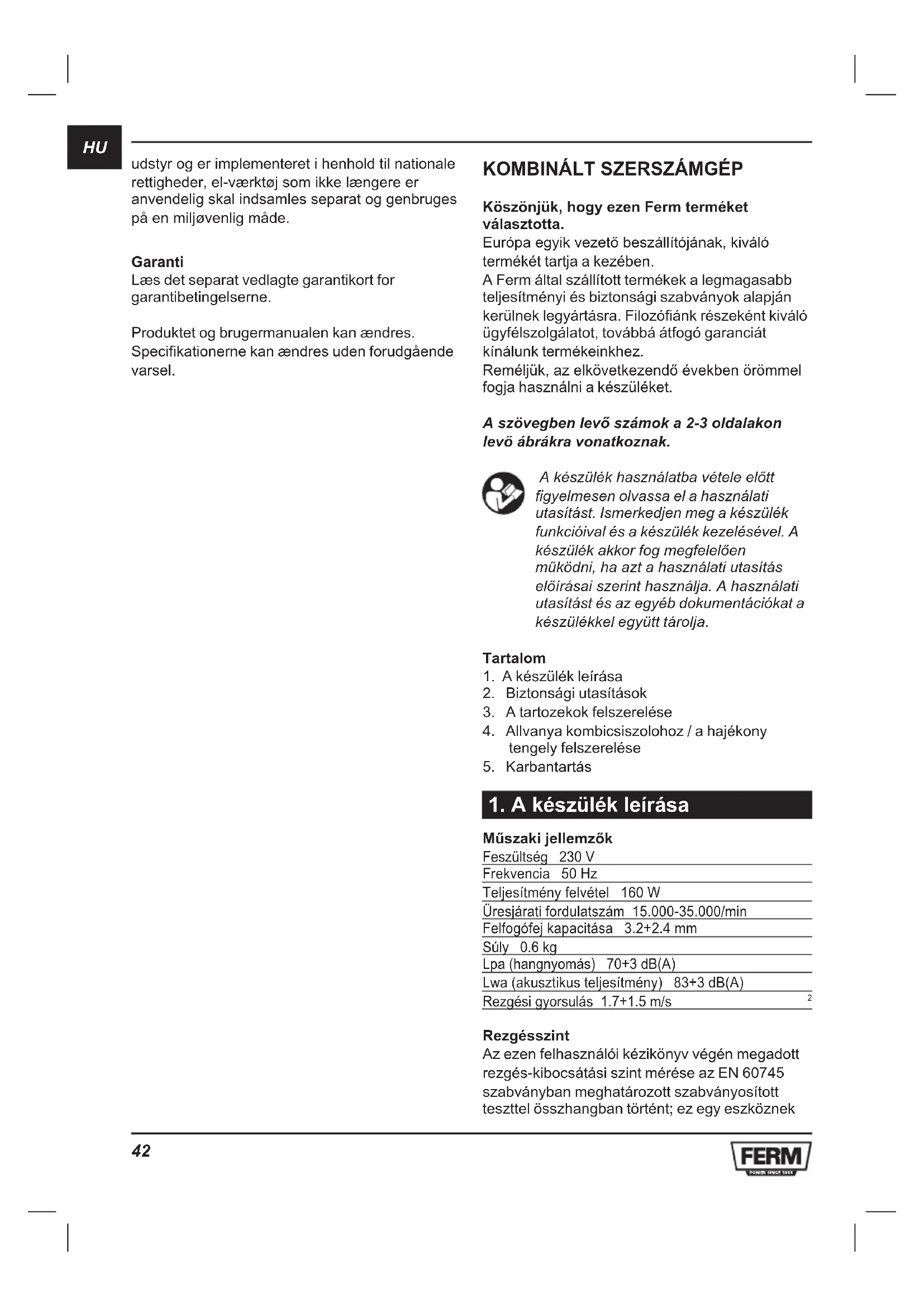

HASZNÁLATI ÚTMUTATÓ CTM1012 Ferm

Köszönjük, hogy ezen Ferm terméket választotta.

Európa egyik vezető beszállítójának, kiváló termékét tartja a kezében.

A Ferm által szállított termékek a legmagasabb teljesítményi és biztonsági szabványok alapján kerülnek legyártásra. Filozófiánk részeként kiváló ügyfélszolgálatot, továbbá átfogó garanciát kínálunk termékeinkhez.

Reméljük, az elkövetkezendő években örömmel fogja használni a készüléket.

A szövegben levő számok a 2-3 oldalakon levő ábrákra vonatkoznak.

A készülék használatba vétele előtt figyelmesen olvassa el a használati utasítást. Ismerkedjen meg a készülék funkcióival és a készülék kezelésével. A készülék akkor fog megfelelően működni, ha azt a használati utasítás előírásai szerint használja. A használati utasítást és az egyéb dokumentációkat a készülékkel együtt tárolja.

Tartalom

1. A készülék leírása
2. Biztonsági utasítások
3. A tartozekok felszerelése
4. Allvanya kombicsiszolohoz / a hajékony tengely felszerelése
5. Karbantartás

1. A készülék leírása

Müszaki jellemzők

Feszültség 230 V

Frekvencia 50 Hz

Teljesítmény felvétel 160 W

Üresjárati fordulatszám 15.000-35.000/min

Felfogófej kapacitása 3.2+2.4 mm

Súly 0.6 kg

Lpa (hangnyomás) 70+3 dB(A)

Lwa (akusztikus teljesítmény) 83+3 dB(A)

Rezgési gyorsulás 1.7+1.5 m/s ^2

Rezgésszint

Az ezen felhasználói kézikönyv végén megadott rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek

egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során.

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét.
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét.

Az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól.

A csomag tartalma

1 Kombinált szerszámgép
1 Felfogófej-kulcs
40 Tartozék
1 Tartólada
1 Kezelési utasítás
1 Biztonsági utasítás
1 Garancia kártya

Ellenőrizzük a gépet, a külön alkatrészeket és a tartozékokat, hogy szállítás közben történt-e valamilyen sérülés.

2. Biztonsági utasítások

A jelölések magyarázatai

A jelen használati utasításban leírtak be nem tartása esetén sérülés, életveszély, és gépsérülés következhet be.

Áramütés veszélye.

Elektronikus fordulatszám szabályozás.

Viseljen védőszemüveget és fülvédőt.

Viseljen porálarcot.

Rendkívüli biztonsági előírások

• Az elektromos vezetéket mindig tartsa távol a készülék mozgó részeitől.
• Ha a készülék leblokkolna, a készüléket azonal kapscolja ki, és a csatlakozó dugót húzza ki konnektorból.
• A tartolzékok legnagyobb megengedett fordulatszámával.
• Ha a készüléket el akarja tenni, a motort kapcsolja ki, és várja meg, amíg a mozgó részek megállnak.
• Sohase erősítse a szerelőkulcsot a készülékre szíjjal vagy más hasonló tárggyal.
• Sohase használja a tengelyblokkoló gombot a készülék műjedése közben.
• Ügyeljen arra hogy a felfogófej átmérője megegyezzen a tartozék tengelyének átmérőjével.
• A munkuadarab rögzítésére haználjon valamilyen szorítókészüléket.
  • Tartsa távol kezét a munkadarabtól.

Elektromos biztonság

Villamos gépek használatakor a tűzveszély illetve a személyi sérülések és az áramütés veszélyének elkerülése érdekében mindig pontosan tartsa be az országában érvényben lévő biztonsági rendszabályokat! Figyelmesen olvassa el az alábbiakban felsorolt illetve a kézikönyvhöz csatolt biztonsági utasításokat!

Mindig ellenőrizze, hogy a gépre kapcsolt áram feszültsége megegyezik-e a géptörzslapon feltüntetett adattal!

II. osztályú gép – kettos szigetelésu – földelés nélküli konnektorhoz csatlakoztatható.

Kábelek vagy csatlakozódugók cseréje

Amennyiben a hálózati csatlakozókábel megsérült, ki kell cserélni a gyártótól vagy a gyártó vevőszolgálatától beszerezhető speciális hálózati csatlakozókábelre. Miután egy új példányra kicseréltük, azonnal dobjuk ki a régi kábelt vagy csatlakozódugót. Lazán csatlakoztatott kábelű csatlakozódugót hálózati csatlakozóba dugni veszélyes.

Hosszabbítókábel használata

Csak olyan hosszabbítókábel használata megengedett, amely a gép üzemi teljesítményének megfelel. A vezetékek

HU

keresztmetszetének legalább 1,5 mm ^2 -nek kell lennie. Ha a hosszabbítókábel kábeldobra van tekerve, teljesen csévélje le azt.

3. Atartozékok felszerelése

Atartozékok felszerelése

1. Ábra

Szerelés előtt mindig húzza ki a készülék csatlakozódugóját a konnektorból.

Figyelmeztetés! Szerszám cseréjekor ügyeljen arra, hogy a szerszámot minél mélyebbre nyomja be a rögzítőperselybe, hogy a szerszám ne essen ki, és kiegyensúlyozott legyen.

Nyomja be (2) essel jelölt tengelyblokkoló gombot, és tartsa benyomva. A kulcs segítségével meglazíthatja as (1) essel jelölt felfogófejet.

Helyezza fel a tartozékot. Miközben a felfogófejet a kulccsal rögzíti, a tengelyblokkoló gombot tartsa benyomva. Sohase nyúljon a tengelyblokkoló gombhoz, amíg a motor forog.

Kezelés

A készüléket a be/kikapcsolóval kapcsolja be. Az (A) essel jelölt állitógombbal szabályozhatja a Kombinált szerszámgép fordulatszámát. A kézüléket csak akkor tegye le, ha a motor teljesen leállt. Ne tegye a készüléket poros talajra, a por belemehet a készülék belsejébe.

Alacsonyra állított fordulatszám melletti túl nagy terhelés következtében a motor leéghet.

4. Tartozékok a Kombinált szerszámgép

A Ferm nem szállít külön tartozékokat a Kombinált szerszámgép. A Kombinált szerszámgép úgy tervezték, hogy a Dremel®, a Black & Decker®, a Bosch® vagy a Proxxon® standard tartozékait használni lehessen vele. Mielőtt ezket az alkatrészeket használja, mindig ellenőrizze, hogy a tartozék maximálisan megengedett fordulatszáma megelel-e a Kombinált szerszámgép legnagyobb sebességének.

Köszörükövek

3. Ábra

Ha először használja a köszörűköveket, hasnáljon fenőkövet a köszörűkő kiegyensúlyozásához. A fenőkövet arra is hasnálhatja, hogy a köszörűkövet speciális alakúra alakítsa.

Anyag Sebességfokozat

Ko, kagylóhéj -
Acél	+
Alumínium, réz + -
Műanyag -

A filctartozékokat a csomagban található tengelyre kell szerelni.

4. Ábra

Anyag Sebességfokozat

Acél	+
Alumínium, réz + -
Műanyag +

Csiszolószalagok és -korongok

5. Ábra

Anyag Sebességfokozat

Fa ++
Acél	-
Alumínium, réz + -
Műanyag	-

Rozddamentes és nem-fém kefék 6. Ábra

Anyag Sebességfokozat

Ko, kagylóhéj + -

Alumínium, réz + -

Marófej, gravírozó fej, fúrófej

7. Ábra

Anyag Sebességfokozat

Ko, kagylóhéj Max

Acél + -

Alumínium, réz ++

Műanyag -

Csiszolószalagok és 8. Ábra

Anyag Sebességfokozat

Acél	+
Alumínium, réz + -
Műanyag -

5. Karbantartás

A motor karbantartása előtt a gépet feszültségmentesíteni kell.

A készüléket úgy terveztük és gyártottuk le, hogy az nem igényel különösebb szervizelést a használata folyamán. A fúrógép élettartamának meghosszabbítása érdekében bánjon a készülékkel az előírások szerint, továbbá azt folyamatosan tisztítsa meg.

Tisztítás

A gép házát rendszeresen tisztítsuk meg egy puha ruha segítségével, lehetőleg minden használat után. A szellőző résekről távolítsuk el a port és a szennyeződést. Ha a szennyeződést nem lehet eltávolítani egy puha ruha segítségével, akkor a ruhát szappanos vízzel nedvesíteni kell. Nem szabad oldószereket (benzin, alkohol, ammóniás víz, stb.) használni.

Kenés

A gép nem igényel kenést.

Meghibásodás

Ha meghibásodás fordulna elő, pl. egy alkatrész kopása után, kérjük, forduljon a garanciajegyen feltüntetett szervizhez. Ennek a kézikönyvnek a hátulján talál egy perspektivikus bontott részábrázolást, amely a rendelhető alkatrészeket mutatja.

Környezetvédelem

A fúrógépet szállítás és tárolás közben a géphez tartozékként adott szerszámkofferben lehet tartani. A készülék csomagolóanyagainak nagy része újrafeldolgozható anyagból készült. Ezeket az anyagokat az újrafeldolgozást biztosító hulladékgyűjtő helyeken kell leadni.

A meghibásodott vagy használhatatlanná vált elektromos berendezéseket adja le újrafeldolgozásra.

Csak az Európai Közösség országaiban

Az elektromos eszközöket ne dobja a háztartási hulladékok közé. Az 2012/19/EU Európai Irányely - Elektromos és elektronikus berendezések hulladékai - és ennek nemzeti szabályozása alapján, azokat az elektromos eszközöket, melyek többé már nem használhatóak, külön kell összegyűjteni, és környezetbarát módon kell megszabadulni tőlük.

Garancia

Olvassa el a garancialevélen található feltételeket.

A termék és a felhasználói kézikönyv bármikor megváltoztatható. A módosítások további értesítés nélkül végrehajthatók.
