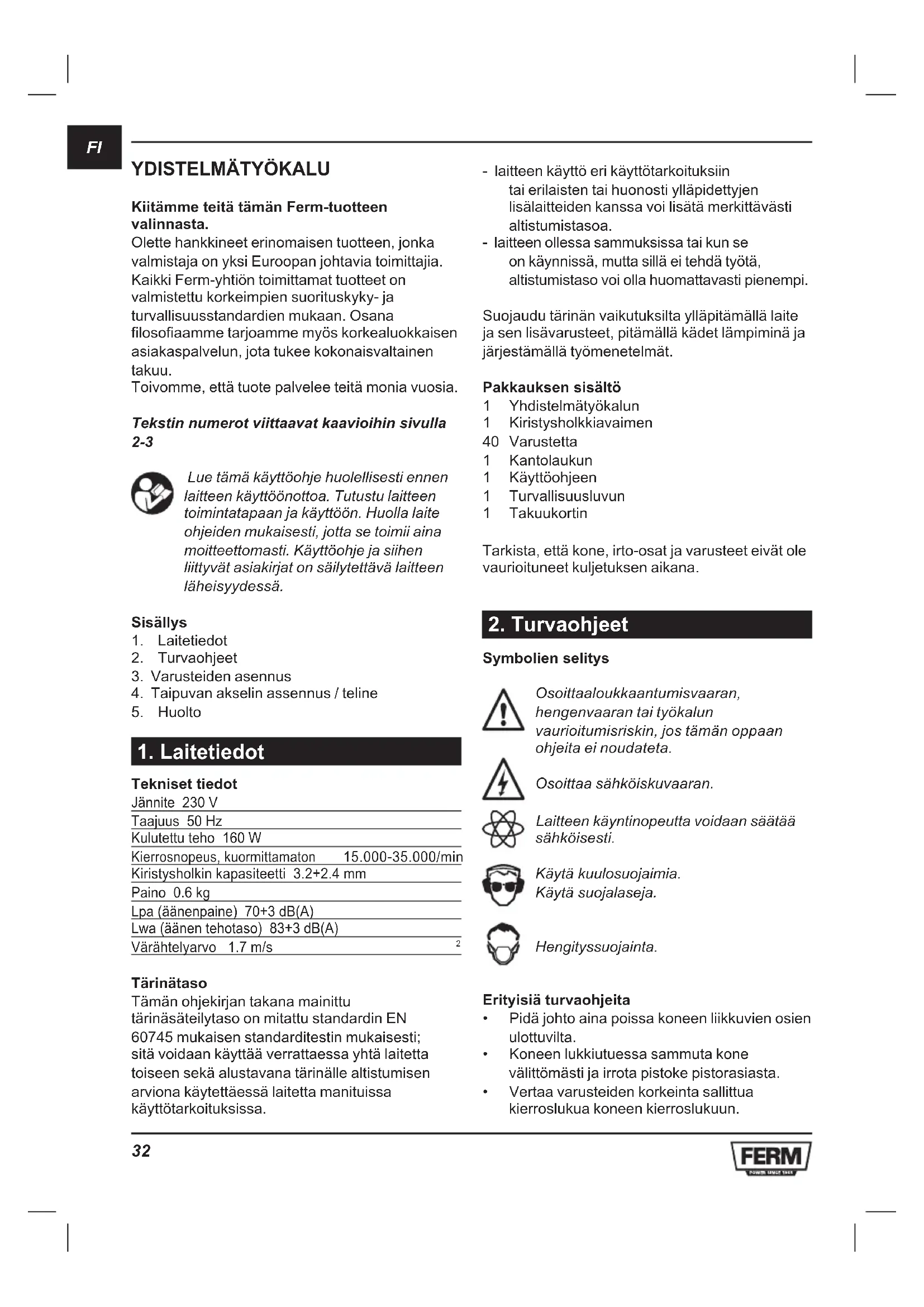

KÄYTTÖOHJE CTM1012 Ferm

Kiitämme teitä tämän Ferm-tuotteen valinnasta. Olette hankkineet erinomaisen tuotteen, jonka valmistaja on yksi Euroopan johtavia toimittajia. Kaikki Ferm-yhtiön toimittamat tuotteet on valmistettu korkeimpien suorituskyky- ja turvallisuusstandardien mukaan. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu. Toivomme, että tuote palvelee teitä monia vuosia. Tekstin numerot viittaavat kaavioihin sivulla 2-3 Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa. Tutustu laitteen toimintatapaan ja käyttöön. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Käyttöohje ja siihen liittyvät asiakirjat on säilytettävä laitteen läheisyydessä. Sisällys

3. Varusteiden asennus

Tekniset tiedot Jännite 230 V Taajuus 50 Hz Kulutettu teho 160 W Kierrosnopeus, kuormittamaton 15.000-35.000/min Kiristysholkin kapasiteetti 3.2+2.4 mm Paino 0.6 kg Lpa (äänenpaine) 70+3 dB(A) Lwa (äänen tehotaso) 83+3 dB(A) Värähtelyarvo 1.7 m/s

Tärinätaso Tämän ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytettäessä laitetta manituissa käyttötarkoituksissa. - laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa. - laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi. Suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät. Pakkauksen sisältö 1 Yhdistelmätyökalun 1 Kiristysholkkiavaimen 40 Varustetta 1 Kantolaukun 1 Käyttöohjeen 1 Turvallisuusluvun 1 Takuukortin Tarkista, että kone, irto-osat ja varusteet eivät ole vaurioituneet kuljetuksen aikana.

Symbolien selitys Osoittaa loukkaantumisvaaran, hengenvaaran tai työkalun vaurioitumisriskin, jos tämän oppaan ohjeita ei noudateta. Osoittaa sähköiskuvaaran. Laitteen käyntinopeutta voidaan säätää sähköisesti. Käytä kuulosuojaimia. Käytä suojalaseja. Hengityssuojainta. Erityisiä turvaohjeita

• Pidä johto aina poissa koneen liikkuvien osien ulottuvilta.

• Koneen lukkiutuessa sammuta kone välittömästi ja irrota pistoke pistorasiasta.

• Vertaa varusteiden korkeinta sallittua kierroslukua koneen kierroslukuun.FI

• Koneen moottorin on oltava sammunut ja liikkuvien osien pysähtyneitä, kun laitat koneen syrjään.

• Älä koskaan kiinnitä asennusavainta koneeseesi köyden pätkällä tai vastaavalla.

• Älä koskaan käytä akselinlukitusnuppia, jos kone on käynnissä.

• Huolehdi siitä, että kiristysholkin halkaisija vastaa varusteen akselin halkaisijaa.

• Käytä puristinta työstettävän kappaleen kiinnittämiseen.

• Pidä kätesi loitolla työstettävästä kappaleesta. Sähköturvallisuus Sähkölaitteita käytettäessä on aina noudatettava paikallisia turvamääräyksiä tulipalon, sähköiskujen ja loukkaantumisten välttämiseksi. Lue alla olevat ohjeet ja erilliset turvaohjeet huolellisesti. Säilytä nämä ohjeet! Tarkista aina, ovatko verkkojännite ja koneen tyyppikilvessä ilmoitettu jännite yhteen sopivia. Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita. Johtojen ja pistotulppien vaihtaminen Jos verkkojohto vahingoittuu, se on vaihdettava. Uusia, oikeanlaisia johtoja saa valmistajalta tai sen huoltopalvelusta. Hävitä vanhat johdot ja pistotulpat heti kun ne on vaihdettu uusiin. Irrallisen pistotulpan tai johdon kytkeminen pistorasiaan on vaarallista. Jatkojohtojen käyttö Käytä vain virallisesti hyväksyttyjä jatkojohtoja koneen teho huomioon ottaen. Johdon ytimien on oltava vähintään 1,5 mm

. Käytettäessä johtokelaa koko jatkojohto on vedettävä kelalta.

3. Varusteiden asennus

Irrota pistoke pistorasiasta aina ennen asennusta. Varoitus! Vaihda lisälaitteet asettamalla lisäosa holkkiin (tai istukkaan) niin syvälle kuin mahdollista sammumisen tai epätasapainon minimoimiseksi. Varusteiden asennus Kuva 1 Paina akselinlukitusnuppia (2) ja pidä siitä kiinni. Kiristysholkkiavaimen avulla voit vääntää kiristysholkin (1) irti. Aseta varuste. Pidä akselinlukitusnupista kiinni, kun väännät kiristysholkkiavaimella kiristysholkin kiinni. Käyttö Käynnistä kone käynnistyskatkaisimella. (A) Säätöpyörää (1) (B) kääntämällä voit säätää yhdistelmätyökalun nopeuden. Laske kone käsistäsi vasta, kun moottori on kokonaan pysähtynyt. Älä aseta konetta pölyiselle alustalle. Pölyhiukkaset voivat tunkeutua koneistoon. Yhdistelmätyökalun liian kova kuormitus sen käydessä alhaisella nopeudella voi johtaa moottorin palamiseen.

asennus / teline Akselin asennus Kuva 2

• Kierrä kiristysistukan päällä oleva musta rengas irti ja ota se pois.

• Kiinnitä taipuva akseli Combitooliin siten että sisäakseli (1) tulee kiristysistukan sisään. Taipuvan akselin (2) musta rengas voidaan tämän jälkeen kiertää kiinni ydistelmätyökalu. Älä käytä koskaan akselinlukitusnuppia, jos moottori on vielä käynnissä. Yhdistelmätyökalun teline

• Asenna teline työtason reunaan. Työtason levyn paksuus saa olla enintään 55 mm.

• Telineen korkeutta voi säätää. Irrota telineen yläputki kiertämällä sitä vastapäivään. Vedä putki enimmäiskorkeuteensa ja kiinnitä putki kiertämällä sitä myötäpäivään.

• Ripustusulokkeen korkeutta voidaan säätää mustasta nupista. Kun olet säätänyt ripustusulokkeen korkeuden sopivaksi, kiristä musta nuppi.

• Kiinnitä Ydistelmätyökalu ripustusulokkeeseen. Ripustusuloketta voidaan kääntää 360°.FI

Ydistelmätyökalu lisävarusteet Ferm ei valmista erillisiä lisävarusteita Ydistelmätyökalu varten, sillä siihen sopivat kaikki vakiomalliset Dremelin®, Black & Deckerin®, Boschin® ja Proxxinin® lisävarusteet. Tarkista aina ennen lisävarusteiden käyttöä, sopiiko lisävarusteiden kierrosluku combitoolin suurinta nopeutta varten. Hiomapäät Kuva 3 Kun käytät hiomapäitä ensimmäistä kertaa, käytä hoonauskiveä hiomapäiden tsapainottamiseksi. Hiomapäästä voidaan myös muotoilla tietyn muotoinen hoonauskiven avulla. Materiaali Nopeus Kivi, nahka - Teräs + Alumiini, messinki + - Muovi - Huopalaikat ja - kärjet Huopalisävarusteet on asennettava mukana toimitettuun karaan. Kuva 4 Materiaali Nopeus Teräs + Alumiini, messinki + - Muovi + Hiomanauhat ja -laikat Kuva 5 Materiaali Nopeus Puu + + Teräs - Alumiini, messinki + - Muovi - Metallittomat harjat ja ruostumattomat teräsharjat Kuva 6 Materiaali Nopeus Kivi, nahka + - Alumiini, messinki + - Sorvit, kaivertimet ja poranterät Kuva 7 Materiaali Nopeus Kivi, nahka Max Teräs + - Alumiini, messinki + + Muovi - Katkaisu Kuva 8 Materiaali Nopeus Teräs + Alumiini, messinki + - Muovi -

Irrota aina kone virtalähteestä ennen huollon aloittamista. Koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla voit itsekin vaikuttaa koneen käyttöikään. Puhdistaminen Puhdista koneen ulkopinta säännöllisesti pehmeällä kankaalla. Parasta olisi puhdistaa se jokaisen käyttökerran jälkeen. Pidä koneen jäähdytysaukot puhtaina. Jos lika on pinttynyt, voit käyttää saippuavedellä kostutettua kangaspalaa. Älä kuitenkaan käytä liuottimia kuten bensiiniä, alkoholia, ammoniakkia jne, koska ne vahingoittavat koneen muoviosia. Voitelu Konetta ei tarvitse voidella. Viat Jos kone vikaantuu esimerkiksi osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. Tämän käyttöoppaan takasivulla on hajotuskuva, jossa on lueteltu tilattavissa olevat osat. Ympäristö Laite toimitetaan lujassa pakkauksessa kuljetusvaurioiden estämiseksi. Pakkaus koostuu suurelta osin kierrätettävistä materiaaleista. Laita tämän vuoksi pakkausmateriaalit mahdollisuuksien mukaan kierrätykseen.NO
