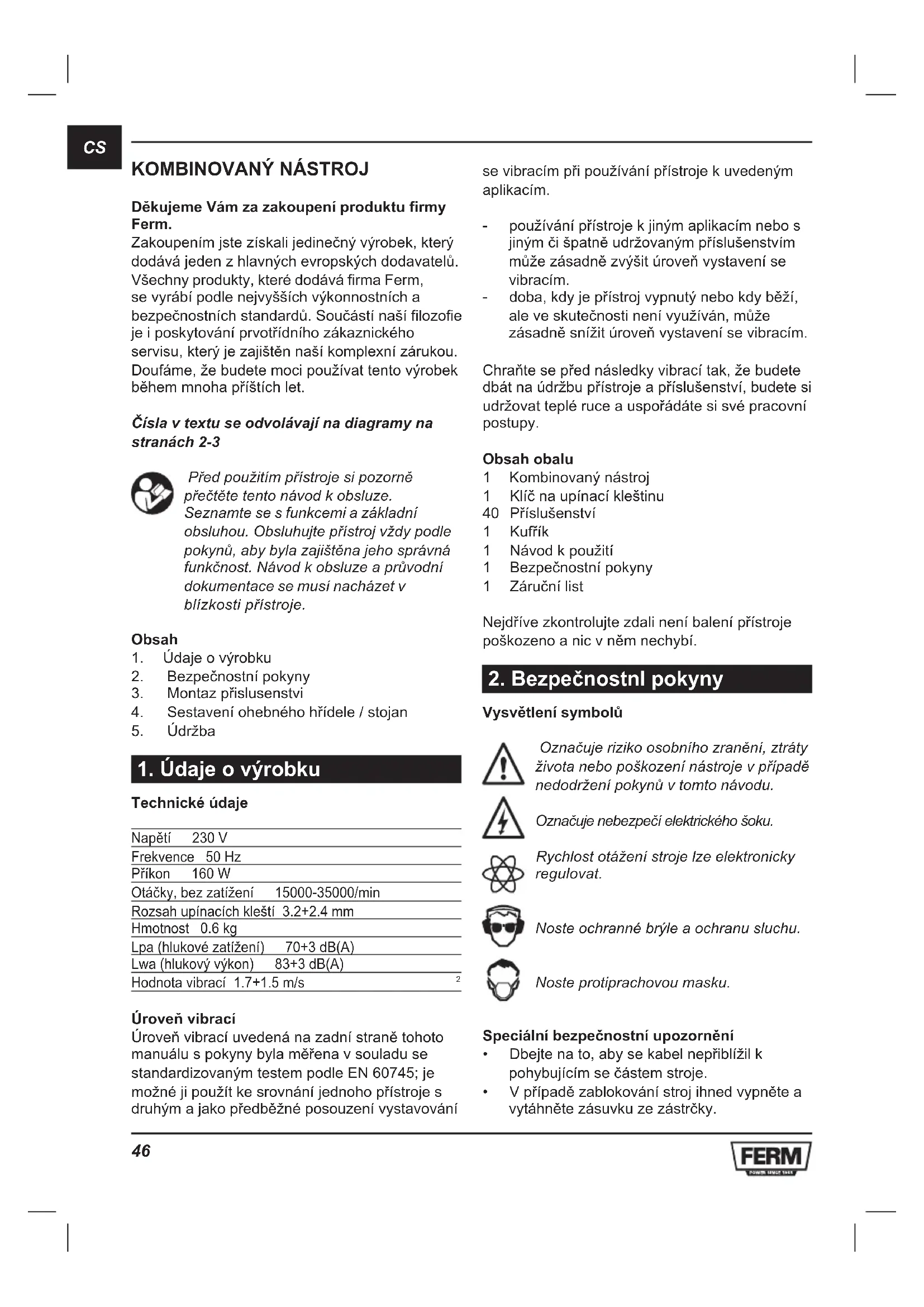

NÁVOD K OBSLUZE CTM1012 Ferm

Děkujeme Vám za zakoupení produktu firmy Ferm. Zakoupenímjstezískalijedinečnývýrobek,který dodávájedenzhlavnýchevropskýchdodavatelů. Všechny produkty, které dodává firma Ferm, sevyrábípodlenejvyššíchvýkonnostnícha bezpečnostníchstandardů.Součástínašífilozofie jeiposkytováníprvotřídníhozákaznického servisu,kterýjezajištěnnašíkomplexnízárukou. Doufáme,žebudetemocipoužívattentovýrobek běhemmnohapříštíchlet. Čísla v textu se odvolávají na diagramy na stranách 2-3 Předpoužitímpřístrojesipozorně přečtětetentonávodkobsluze. Seznamte se s funkcemi a základní obsluhou.Obsluhujtepřístrojvždypodle pokynů,abybylazajištěnajehosprávná funkčnost.Návodkobsluzeaprůvodní dokumentace se musí nacházet v blízkostipřístroje. Obsah

2. Bezpečnostnípokyny

3. Montazpřislusenstvi

4. Sestaveníohebnéhohřídele/stojan

Technické údaje Napětí 230V Frekvence 50 Hz Příkon 160W Otáčky,bezzatížení 15000-35000/min Rozsah upínacích kleští 3.2+2.4 mm Hmotnost 0.6 kg Lpa(hlukovézatížení) 70+3dB(A) Lwa(hlukovývýkon) 83+3dB(A) Hodnota vibrací 1.7+1.5 m/s

Úroveň vibrací Úroveňvibracíuvedenánazadnístranětohoto manuáluspokynybylaměřenavsouladuse standardizovanýmtestempodleEN60745;je možnéjipoužítkesrovnáníjednohopřístrojes druhýmajakopředběžnéposouzenívystavování sevibracímpřipoužívánípřístrojekuvedeným aplikacím. - používánípřístrojekjinýmaplikacímnebos jinýmčišpatněudržovanýmpříslušenstvím můžezásadnězvýšitúroveňvystaveníse vibracím. - doba,kdyjepřístrojvypnutýnebokdyběží, aleveskutečnostinenívyužíván,může zásadněsnížitúroveňvystavenísevibracím. Chraňtesepřednásledkyvibracítak,žebudete dbátnaúdržbupřístrojeapříslušenství,budetesi udržovattepléruceauspořádátesisvépracovní postupy. Obsah obalu 1 Kombinovanýnástroj 1 Klíčnaupínacíkleštinu 40 Příslušenství 1 Kufřík 1 Návodkpoužití 1 Bezpečnostnípokyny 1 Záručnílist Nejdřívezkontrolujtezdalineníbalenípřístroje poškozenoanicvněmnechybí.

2. Bezpečnostnl pokyny

Vysvětlení symbolů Označujerizikoosobníhozranění,ztráty životanebopoškozenínástrojevpřípadě nedodrženípokynůvtomtonávodu. Označujenebezpečíelektrickéhošoku. Rychlostotáženístrojelzeelektronicky regulovat. Noste ochranné brýle a ochranu sluchu. Noste protiprachovou masku. Speciální bezpečnostní upozornění

• Dbejtenato,abysekabelnepřiblížilk pohybujícímsečástemstroje.

• Vpřípadězablokovánístrojihnedvypnětea vytáhnětezásuvkuzezástrčky.CS

• Srovnejtemaximálnípovolenéotáčky příslušenstvísotáčkamistroje.

• Ukládáte-listroj,musíbýtmotorvypnutýa pohybujícíčástimusíbýtvklidu.

• Nikdynastrojnepřipevňujtemontážníklíč kusemprovazunebopodobně.

• Nepoužívejtenikdytlačítkoproblokování hřídelezachodustroje.

• Zabezpečte,abyprůměrupínacíchklěštíbyl shodnýsprůmremhřídelepříslušenství.

• Proupevněníobrobkupoužívejtepracovnídíl.

• Nepřibližujtesekobrobkurukama. Bezpečnost při práci s elektřinou Připoužíváníelektrickýchpřístrojůjevždytřeba dodržovatbezpečnostnípředpisyplatnéve vašemstátě.Snížísetímnebezpečípožáru, zasaženíelektrickýmproudemazranníosob. Pročtětezdeuvedenébezpečnostnípokynya seznamteseisbezpečnostnímipokyny přiloženýmiknástroji. Vždykontrolujte,jestlinapájeníodpovídá napětínatypovémštítku. StrojtřídyII–dvojitáizolace– Nepotřebujetežádnouuzemněnou zástrčku. Výměna kabelů a zástrček Vpřípade,žejsoukabelypoškozeny,musíbýt nahrazenyspeciálnímhlavnímkabelem,kterýje kdostáníuvýrobcenebovjehozákaznickém centru. Staré kabely po nahrazení ihned zlikvidujte.Jenebezpečnézapojitzástrčkuna uvolněnémkabeludozásuvky. V případě použití prodlužovacích kabelů Používejtepouzeschválenéprodlužovacíkabely, kterévyhovujípoužitémuvýkonupřístroje.Vodiče kabelůmusímítvprůřezuaspoň1.5mm2.V případě,žejekabelještěsmotán,takjejúplně vytáhněte.

3. Montáž příslušenství

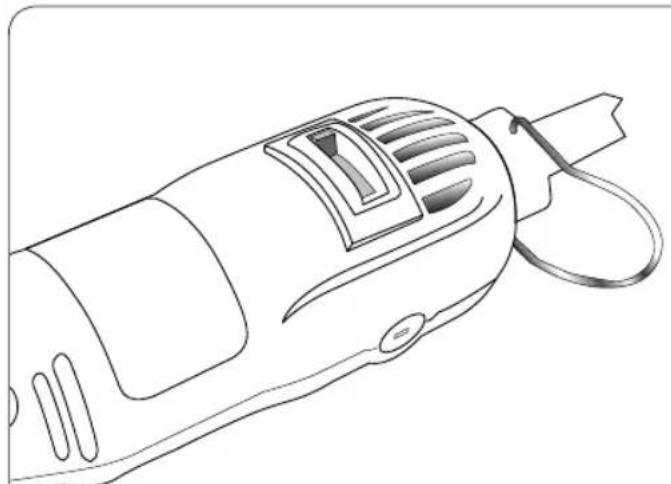

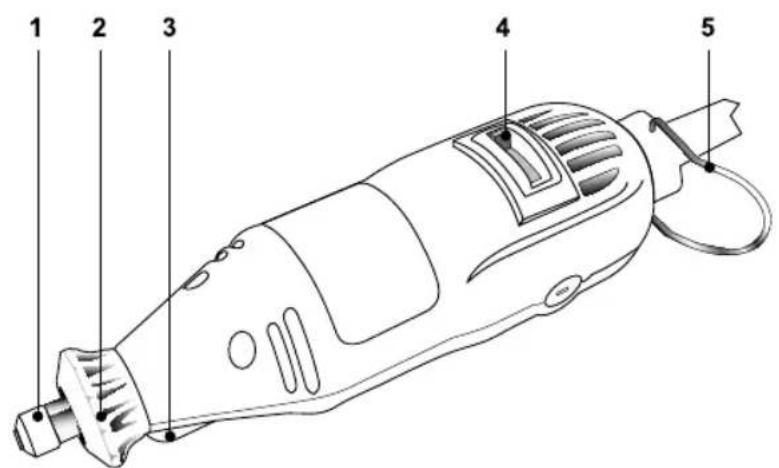

Montáž příslušenství Obr. 1 Předmontážívždyvytáhnětezástrčkuze zásuvky. Varování!Přivýměněpříslušenství vkládejtepříslušenstvídoupínacího pouzdracomožnánejhlouběji,abyste minimalizovalivypadnutípříslušenstvía nevyváženost. Stiskněteblokovacítlačítko(2)adržteje stiskněté.Pomocíklíčenaupínacíkleštinu uvolněteupínacíkleštinu(1).Nasaďte příslušenství.Zašroubujteopětupínacíkleštinu, přitomdržtetlačítkoproblokováníhřídele stiskněté.Tlačítkoproblokováníhřídelenikdy netiskněte,kdyžmotordosudběží. Obsluha Strojsezapínáavypínáspínačem.(A). Nastavovacímkolečkem(B)lzeregulovat rychlostnástrojeKombinovanýnástroj.Zařízení pokládejteteprvepoté,kdyžsemotorprestane zcelapohybovat.Nepokládejtejejnazaprášený podklad.Cástečkyprachumohouvniknoutdo mechaniky. Přílišvelkězatíženípřinízkérychlosti nástrojeKombinovanýnástrojmůže způsobitspálenímotoru.

4. Příslušenství zařízení

Kombinovaný nástroj FermnedodávázvláštnípříslušenstvíKombinovaný nástroj.ZařízeníKombinovanýnástrojbylo navrženokpoužitístandardníhopříslušensvi firem Dremel®, Black & Decker®, Bosch® nebo Proxxon®.Předpoužitímpříslušenstvívždy zkontrolujte,zdamaximálnípovolenéotáčkyjsou vhodnépromaximálníKombinovanýnástroj. Brusná tělesa Obr. 3 Předprvnímpoužitímbrusnýchtělespoužijte brusnýkámenprovyváženíbrusnéhotělesa. Brusnýkámenjemožnopoužítprodoxílení speciálníhotvarubrusnéhotělesa. Materiál Rychlost Kámen, lastura - Ocel + Hliník, mosaz + - Uměláhmota -CS

Plstěné kotouče a doporučení Plstěnepříslušenstvínamontujtenapřiloženou stopku. Obr. 4 Materiál Rychlost Ocel + Hliník, mosaz + - Uměláhmota + Brusné pásy a kotouče Obr. 5 Materiál Rychlost Dřevo ++ Ocel - Hliník, mosaz + - Uměláhmota - Kartáče z nerezavějící oleli a z nekovových materiálů Obr. 6 Materiál Rychlost Kámen, lastura + - Hliník, mosaz + - Frézka, rycí hrot a vrták Obr. 7 Materiál Rychlost Kámen, lastura Max Ocel + - Hliník, mosaz + + Uměláhmota - Kotouče Obr. 8 Materiál Rychlost Ocel + Hliník, mosaz + - Uměláhmota -

Ujistětese,žepřístrojnenízapnutýaje odpojenodsítě,jestližeprovádíteúdržbu motoru.Připrovádníúdržbymotoru dbejtevždynato,abypřístrojnebylpod naptím. Přístroje značky jsou konstruovány pro dlouhodobé používání při minimální údržbě. Budoufungovatbezproblémů,pokudsejimbude věnovatnáležitápéčeapokudbudoupravidelně čištěny. Čistění Krytpřístrojepravidelněčistěteměkkýmhadříkem (nejlépepokaždémpoužití).Odstraňujtepracha špínuzotvorůventilace.Pokudseapínunepodaří odstranit,použijteměkkýhadříknamočený vmýdlovévodě.Zásadněnepoužívejte rozpouaštděla,jakojsoubenzin,alkohol,čpavek apod.Tatorozpouštědlabymohlapoškodit umlěohmotnésoučástipřístroje. Mazání Přístrojnevyžaduježádnédodatečnémazání. Závady Vznikne-lizávadananěkterésoučástce, napříkladvlivemopotřebení,kontaktujteprosím servisníadresuuvedenounazáručníkartě.Na zadnístraněnávodunalezneteschematický nákres,kterésoučástkylzeobjednat. Prostředí Abysezabránilopoškozeníběhempřepravy, takmůžebýtpřístrojdodánvodolném balení.Převážnáčástbaleníseskládáz recyklovatelnýchmateriálů.Ztohotodůvodu bystemělibalenízrecyklovat. Vadnýanebovyhozenýelektrickýči elektronickýpřístrojmusíbýtdodánna příslušnérecyklačnímíst. Pouze pro krajiny ES Elektrickynapájenézařízeníneodhazujtedo domovního odpadu. Ve smyslu evropské směrnice2012/19/EUoelektrickéma elektronickýmodpaduajejíimplementacedo národního práva, se musí elektrické nástroje, kterésejiždélenepoužívají,shromažďovat odděleněalikvidovatpouzezpůsobem,jenž nepoškozuježivotníprostředí. Záruka Přečtětesizáručnípodmínkynasamostatném záručnímlistě. Výrobekanávodkobsluzepodléhajízměnám. Technickéúdajejemožnézměnitbez předchozíhoupozornění.SL
