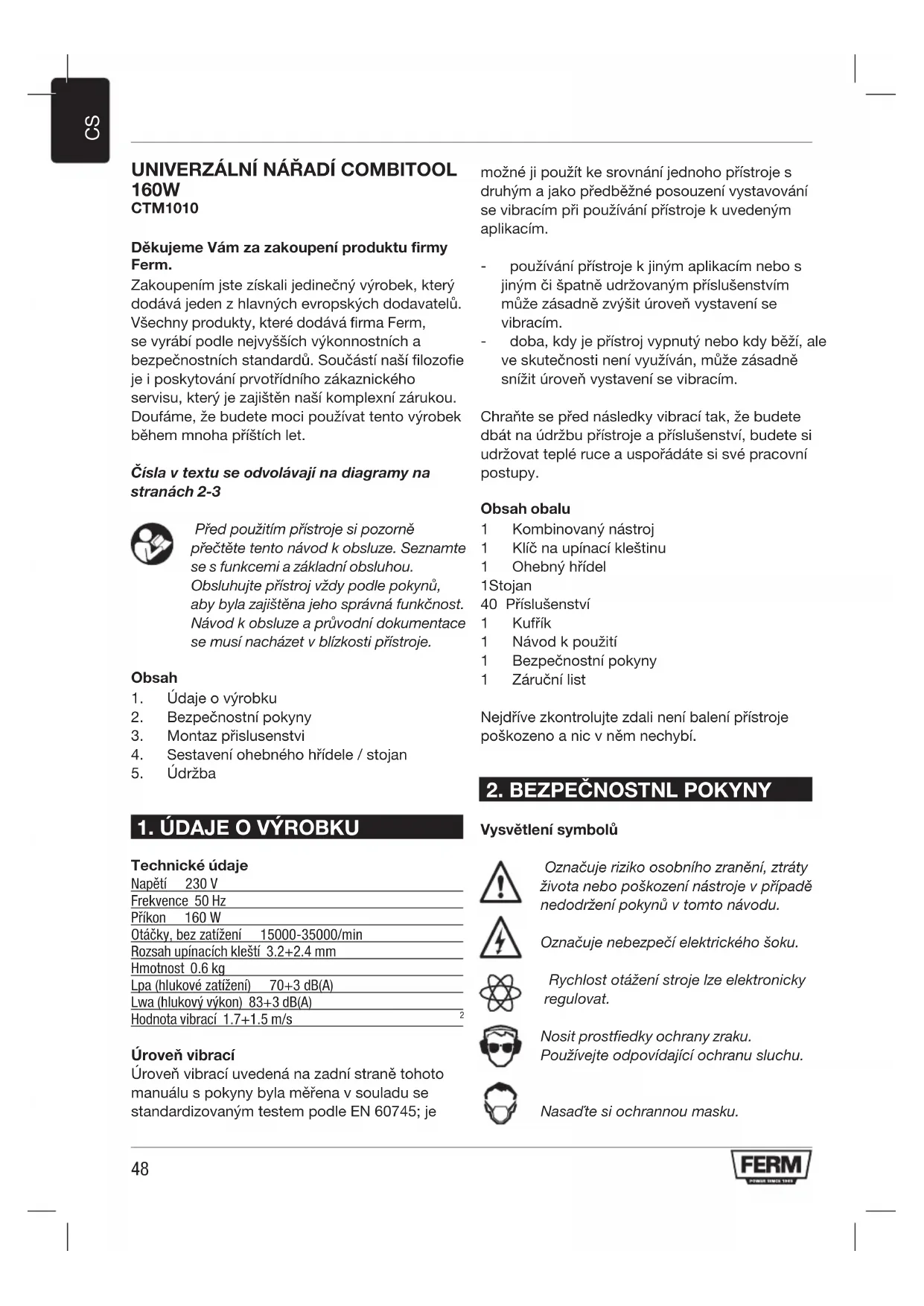

NÁVOD K OBSLUZE CTM1010 Ferm

Ferm. Zakoupenímjstezískalijedinečnývýrobek,který dodávájedenzhlavnýchevropskýchdodavatelů. Všechny produkty, které dodává firma Ferm, sevyrábípodlenejvyššíchvýkonnostnícha bezpečnostníchstandardů.Součástínašífilozofie jeiposkytováníprvotřídníhozákaznického servisu,kterýjezajištěnnašíkomplexnízárukou. Doufáme,žebudetemocipoužívattentovýrobek běhemmnohapříštíchlet. Čísla v textu se odvolávají na diagramy na stranách 2-3 Předpoužitímpřístrojesipozorně přečtětetentonávodkobsluze.Seznamte se s funkcemi a základní obsluhou. Obsluhujtepřístrojvždypodlepokynů, abybylazajištěnajehosprávnáfunkčnost. Návodkobsluzeaprůvodnídokumentace semusínacházetvblízkostipřístroje. Obsah

2. Bezpečnostnípokyny

3. Montazpřislusenstvi

4. Sestaveníohebnéhohřídele/stojan

Technické údaje Napětí 230V Frekvence 50 Hz Příkon 160W Otáčky,bezzatížení 15000-35000/min Rozsah upínacích kleští 3.2+2.4 mm Hmotnost 0.6 kg Lpa(hlukovézatížení) 70+3dB(A) Lwa (hlukový výkon) 83+3 dB(A) Hodnota vibrací 1.7+1.5 m/s

Úroveňvibracíuvedenánazadnístranětohoto manuáluspokynybylaměřenavsouladuse standardizovanýmtestempodleEN60745;je možnéjipoužítkesrovnáníjednohopřístrojes druhýmajakopředběžnéposouzenívystavování sevibracímpřipoužívánípřístrojekuvedeným aplikacím. používánípřístrojekjinýmaplikacímnebos jinýmčišpatněudržovanýmpříslušenstvím můžezásadnězvýšitúroveňvystaveníse vibracím. doba,kdyjepřístrojvypnutýnebokdyběží,ale veskutečnostinenívyužíván,můžezásadně snížitúroveňvystavenísevibracím. Chraňtesepřednásledkyvibracítak,žebudete dbátnaúdržbupřístrojeapříslušenství,budetesi udržovattepléruceauspořádátesisvépracovní postupy. Obsah obalu 1 Kombinovanýnástroj 1 Klíčnaupínacíkleštinu 1 Ohebnýhřídel 1 Stojan 40Příslušenství 1 Kufřík 1 Návodkpoužití 1 Bezpečnostnípokyny 1 Záručnílist Nejdřívezkontrolujtezdalineníbalenípřístroje poškozenoanicvněmnechybí.

Označujerizikoosobníhozranění,ztráty životanebopoškozenínástrojevpřípadě nedodrženípokynůvtomtonávodu. Označujenebezpečíelektrickéhošoku. Rychlostotáženístrojelzeelektronicky regulovat. Nosit prostfiedky ochrany zraku. Používejteodpovídajícíochranusluchu. Nasaďtesiochrannoumasku.49

• Dbejtenato,abysekabelnepřiblížilk pohybujícímsečástemstroje.

• Vpřípadězablokovánístrojihnedvypnětea vytáhnětezásuvkuzezástrčky.

• Srovnejtemaximálnípovolenéotáčky příslušenstvísotáčkamistroje.

• Ukládátelistroj,musíbýtmotorvypnutýa pohybujícíčástimusíbýtvklidu.

• Nikdynastrojnepřipevňujtemontážníklíč kusemprovazunebopodobně.

• Nepoužívejtenikdytlačítkoproblokování hřídelezachodustroje.

• Zabezpečte,abyprůměrupínacíchklěštíbyl shodnýsprůmremhřídelepříslušenství.

• Proupevněníobrobkupoužívejtepracovnídíl.

• Nepřibližujtesekobrobkurukama.

Připoužíváníelektrickýchpřístrojůjevždytřeba dodržovatbezpečnostnípředpisyplatnéve vašemstátě.Snížísetímnebezpečípožáru, zasaženíelektrickýmproudemazranníosob. Pročtětezdeuvedenébezpečnostnípokynya seznamteseisbezpečnostnímipokyny přiloženýmiknástroji. Vždykontrolujte,jestlinapájeníodpovídá napětínatypovémštítku. StrojtřídyII–dvojitáizolace– Nepotřebujetežádnouuzemněnou zástrčku. Výměna kabelů a zástrček Vpřípade,žejsoukabelypoškozeny,musíbýt nahrazenyspeciálnímhlavnímkabelem,kterýje kdostáníuvýrobcenebovjehozákaznickém centru. Staré kabely po nahrazení ihned zlikvidujte.Jenebezpečnézapojitzástrčkuna uvolněnémkabeludozásuvky.

Používejtepouzeschválenéprodlužovacíkabely, kterévyhovujípoužitémuvýkonupřístroje.Vodiče kabelůmusímítvprůřezuaspoň1.5mm2.V případě,žejekabelještěsmotán,takjejúplně vytáhněte.

Předmontážívždyvytáhnětezástrčkuze zásuvky. Varování!Přivýměněpříslušenství vkládejtepříslušenstvídoupínacího pouzdracomožnánejhlouběji,abyste minimalizovalivypadnutípříslušenstvía nevyváženost.

Obr. 1 Stiskněteblokovacítlačítko(2)adržtejestiskněté. Pomocíklíčenaupínacíkleštinuuvolněteupínací kleštinu(1).Nasaďtepříslušenství.Zašroubujte opětupínacíkleštinu,přitomdržtetlačítkopro blokováníhřídelestiskněté.Tlačítkoproblokování hřídelenikdynetiskněte,kdyžmotordosudběží. Obsluha Strojsezapínáavypínáspínačem.(A). Nastavovacímkolečkem(B)lzeregulovat rychlostnástrojeKombinovanýnástroj.Zařízení pokládejteteprvepoté,kdyžsemotorprestane zcelapohybovat.Nepokládejtejejnazaprášený podklad.Cástečkyprachumohouvniknoutdo mechaniky. Přílišvelkězatíženípřinízkérychlosti nástrojeKombinovanýnástrojmůže způsobitspálenímotoru.

• Uvolnětekroužeknapružinovémvřetenua odstrate jej.

• PřipevněteohebnýhřídelkeKombinovaný nástrojtak,abyvnitřníhřídel(1)zůstalve

• vřetenu.proužeknaohebnémhřídeli(2)pak upevnětenakombibrusku. Běhemčinnostipřístrojenapojistný knoflíknetlačte.50

• Stojanpřipevnětenaokrajpracovníhostolu nebolaviceomaximálnítloušťce55mm.

• Výškastojanujejednodušenastavitelná. Pootočenímprotisměruhodinovchručiček

• uvolnětevrchnítyčku.Povytáhnětejido maximálnívkyazajistětepootočenímve směruhodinovchručiček.

• Výškazávěsnékonzolejelehcenastavitelná pomocíuvolněníďernéhoknoflíku.Pojejím

• nastavenínasprávnouvýškuknoflíkopět utáhněte.

• Nakoneckombibruskuupevnětenakonzoli stojanu.Samotnoukonzolíbypakmělojít

Předpoužitímpříslušenstvívždyzkontrolujte, zdamaximálnípovolenéotáčkyjsouvhodnépro maximálníKombinovanýnástroj.

Obr. 3 Předprvnímpoužitímbrusnýchtělespoužijte brusnýkámenprovyváženíbrusnéhotělesa. Brusnýkámenjemožnopoužítprodoxílení speciálníhotvarubrusnéhotělesa. Materiál Rychlost Kámen, lastura - Ocel + Hliník, mosaz + - Uměláhmota -

Plstěnepříslušenstvínamontujtenapřiloženou stopku. Obr. 4 Materiál Rychlost Ocel + Hliník, mosaz + - Uměláhmota +

Obr. 5 Materiál Rychlost Dřevo ++ Ocel - Hliník, mosaz + - Uměláhmota -

Obr. 6 Materiál Rychlost Kámen, lastura + - Hliník, mosaz + - Frézka, rycí hrot a vrták Obr. 7 Materiál Rychlost Kámen, lastura Max Ocel + - Hliník, mosaz + + Uměláhmota -

Obr. 8 Materiál Rychlost Ocel + Hliník, mosaz + - Uměláhmota -

Ujistětese,žepřístrojnenízapnutýaje odpojenodsítě,jestližeprovádíteúdržbu motoru.Připrovádníúdržbymotorudbejte vždynato,abypřístrojnebylpodnaptím.

Budoufungovatbezproblémů,pokudsejimbude věnovatnáležitápéčeapokudbudoupravidelně čištěny.

Krytpřístrojepravidelněčistěteměkkýmhadříkem (nejlépepokaždémpoužití).Odstraňujteprach ašpínuzotvorůventilace.Pokudseapínu nepodaříodstranit,použijteměkkýhadřík namočenývmýdlovévodě.Zásadněnepoužívejte rozpouaštděla,jakojsoubenzin,alkohol,čpavek apod.Tatorozpouštědlabymohlapoškodit umlěohmotnésoučástipřístroje. Mazání Ujistětese,žepravidelněmazatohebnýhřídel, abysezabránilonadměrnémuvývinutepla.51

zrecyklovat. Vadnýanebovyhozenýelektrickýči elektronickýpřístrojmusíbýtdodánna příslušnérecyklačnímíst. Pouze pro krajiny ES
