CTM1010 - Çok amaçlı aletler Ferm - Ücretsiz kullanım kılavuzu

Marka	Ferm
Model	CTM1010
Ürün tipi	Çok fonksiyonlu alet (Combitool)
Besleme gerilimi	230 V
Frekans	50 Hz
Tüketilen güç	160 W
Boşta hız	15.000 - 35.000 dev/dak
Sıkma kapasitesi	3,2 mm ve 2,4 mm
Ağırlık	0,6 kg
Ses basınç seviyesi (Lpa)	70+3 dB(A)
Ses gücü seviyesi (Lwa)	83+3 dB(A)
Titreşim değeri	1,7 m/s²
Koruma sınıfı	II (çift yalıtım)
Dahil aksesuar sayısı	40
Paket içeriği	Combitool, esnek mil, tutucu, pence anahtarı, 40 aksesuar, taşıma çantası, kullanım kılavuzu, güvenlik defteri, garanti kartı
Hız ayarı	Elektronik (tekerlek)
Özellikler	Esnek mil, 360° döner tutucu, blokaj düğmesi ile emniyet durdurma
Bakım	Yumuşak bezle temizlik, esnek milin düzenli yağlanması
Güvenlik	Aks blokaj düğmesi, aksesuar değişiminden önce motor durdurma, hareketli parçalardan uzak tutma
Yedek parçalar	Ferm müşteri hizmetleri aracılığıyla temin edilebilir

Sık sorulan sorular - CTM1010 Ferm

Ferm CTM1010'da aksesuarlar nasıl değiştirilir?

Herhangi bir değişiklikten önce, aleti her zaman fişten çekin. Aks blokaj düğmesine (2) basılı tutun. Sıkma pencesi anahtarını kullanarak penceyi (1) sökün. Yeni aksesuarı mümkün olduğunca derine yerleştirin, ardından blokaj düğmesini basılı tutarken penceyi sıkın.

Aletin maksimum hızı nedir ve nasıl ayarlanır?

Boşta hız 15.000 - 35.000 dev/dak'dır, alet üzerindeki tekerlek (B) ile elektronik olarak ayarlanabilir. Malzeme ve aksesuara uygun hızı kullanın.

Esnek mil nasıl kurulur ve kullanılır?

Sıkma pensesinin halkasını gevşetin ve çıkarın. Esnek mili Combitool'a takmak için iç mili (1) penseye yerleştirin. Halkayı (2) alete sıkın. Motor çalışırken asla aks blokajını çalıştırmayın.

CTM1010 ile hangi aksesuarlar verilir?

Pakette 40 aksesuar bulunur: bileme taşları, keçe diskler ve uçlar, zımpara bantları ve diskleri, fırçalar, frezeler, kesme taşları vb. Tam içerik kılavuzda detaylandırılmıştır.

Aletin ömrünü uzatmak için bakımı nasıl yapılır?

Gövdeyi düzenli olarak yumuşak ve nemli bir bezle (sabunlu su) temizleyin. Esnek mili periyodik olarak yağlayın aşırı ısınmayı önlemek için. Sert çözücüler kullanmayın.

Alet sıkışırsa ne yapmalı?

Makineyi derhal durdurun ve fişi prizden çekin. Sıkışma nedenini belirleyin ve yeniden başlatmadan önce giderin.

Diğer markaların aksesuarlarını kullanabilir miyim?

Evet, aksesuarın izin verilen maksimum hızı aletin en yüksek hızı (35.000 dev/dak) ile uyumlu olduğu ve sap çapı sıkma kapasitesine (3,2 mm veya 2,4 mm) uygun olduğu sürece.

Alet tutucusu nasıl monte edilir?

Tutucuyu, maksimum 55 mm kalınlığındaki bir tezgah veya masa kenarına sabitleyin. Üst boruyu gevşeterek (saat yönünün tersine çevirerek) yüksekliği ayarlayın, istenen yüksekliğe çekin ve tekrar sıkın. Askı tutucusu, alet takıldıktan sonra 360° dönebilir.

Temel güvenlik talimatları nelerdir?

Her zaman işitme koruması, göz koruması ve toz maskesi kullanın. Kabloyu hareketli parçalardan uzak tutun. Motor çalışırken asla aks blokaj düğmesini kullanmayın. Kullanmadan önce aksesuarların hızını makine hızıyla karşılaştırın.

CTM1010 için yedek parçalar nerede bulunur?

Yedek parçalar Ferm müşteri hizmetleri aracılığıyla temin edilebilir. Parçaları tanımlamak için kılavuzun sonundaki teknik şemaya bakın ve garanti kartında belirtilen servis merkezine başvurun.

KULLANIM KILAVUZU CTM1010 Ferm

Bu Ferm ürününü satın aldığınız için teşekkür ederiz.

Bu sayede artık Avrupa'nın önde gelen sağlayıcılarından biri tarafından teslim edilen, mükemmel bir ürüne sahipsiniz. Ferm tarafından size teslim edilen bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

Aşağıdaki metindeki numaralar sayfa 2'deki görüntüyü işaret etmektedir

Bu cihazı kullanmadan önce çalıştırma talimatlarını dikkatlice okuyun. Cihazın işlevlerini ve temel operasyonunu öğrenin. Her zaman uygun şekilde çalıştiğından emin olmak için cihazı talimatlara göre çalıştırın. Çalışma talimatları ve eşlik eden belgeler cihazın yakınında tutulmalıdır

İçindekiler

1. Makine verileri
2. Güvenlik talimatları
3. Aksesuarların montajı
4. Esnek mili ve standı monte etme
5. Bakım

1. MAKINE VERILERI

Teknik spesifikasyonlar

Voltaj 230 V
Frekans 50 Hz
Güç tüketimi 160 W
Yüksüz hız 15.000–35.000/dak
Yaylı matkap kovanının kapasitesi 3,2 + 2,4 mm
Ağırlık 0,6kg
Lpa (Akustik basınç seviyesi) 70+3 dB(A)
Lwa (Akustik güç seviyesi) 83+3 dB(A)
Titreşim 1,7+1,5 m/s	^2

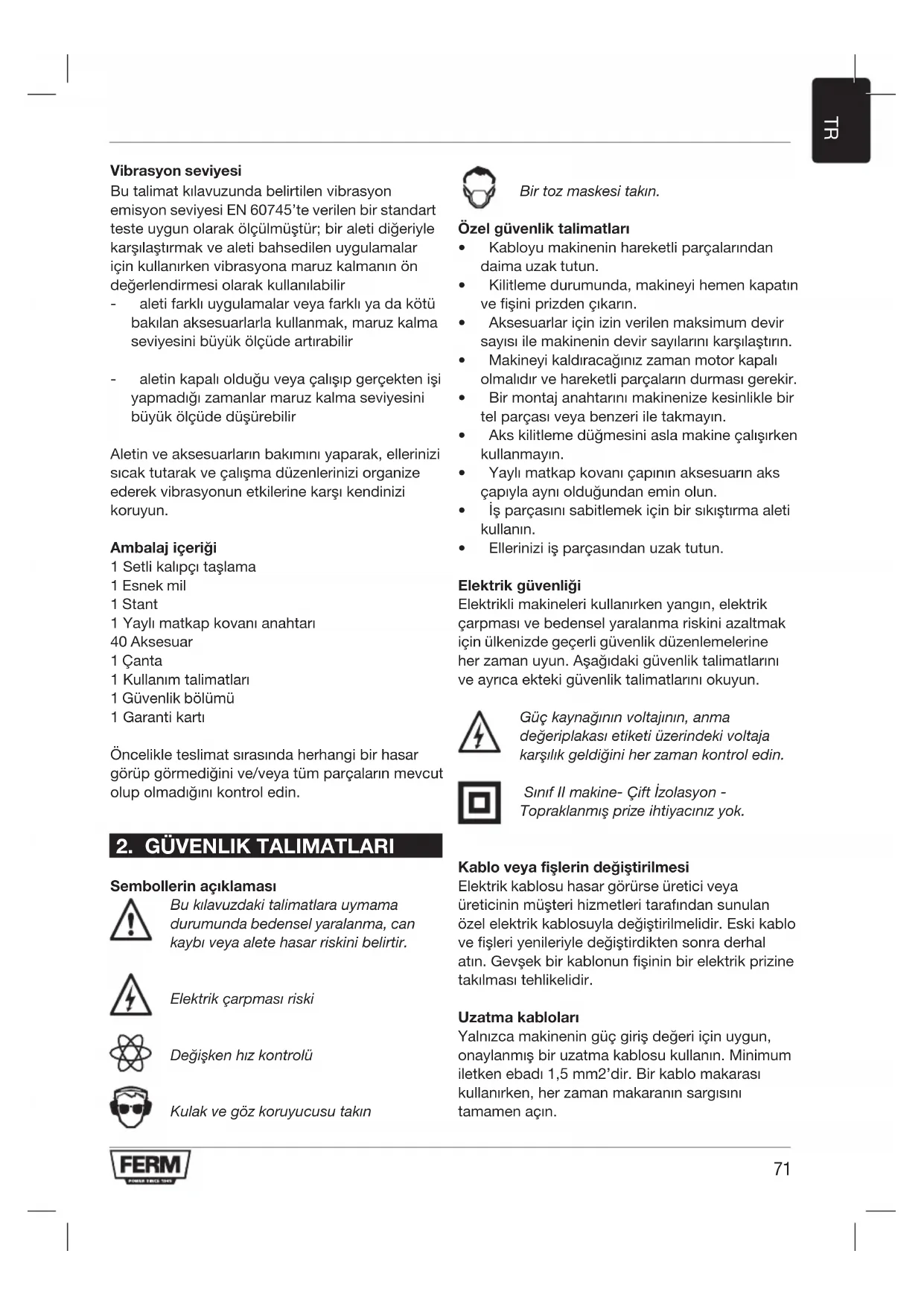

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745'te verilen bir standart teste uygun olarak ölçülmüştür; bir aleti diğeriyle karşılaştırmak ve aleti bahsedilen uygulamalar için kullanırken vibrasyona maruz kalmanın ön değerlendirmesi olarak kullanılabilir

• aleti farklı uygulamalar veya farklı ya da kötü bakılan aksesuarlarla kullanmak, maruz kalma seviyesini büyük ölçüde artırabilir
• aletin kapalı olduğu veya çalışıp gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde düşürebilir

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Ambalaj içeriği

1 Setli kalıpcı taşlama
1 Esnek mil
1 Stant
1 Yaylı matkap kovani anahtarı
40 Aksesuar
1 Çanta
1 Kullanım talimatları
1 Güvenlik bölümü
1 Garanti kartı

Öncelikle teslimat sırasında herhangi bir hasar görüp görmediğini ve/veya tüm parçaların mevcut olup olmadığını kontrol edin.

2. GÜVENLIK TALIMATLARI

Sembollerin açıklaması

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasar riskini belirtir.

Elektrik çarpması riski

Değişken hız kontrolü

Kulak ve göz koruyucusu takın

Bir toz maskesi takın.

Özel güvenlik talimatları

• Kabloyu makinenin hareketli parçalarından daima uzak tutun.
• Kilitleme durumunda, makineyi hemen kapatın ve fişini prizden çıkarın.
• Aksesuarlar için izin verilen maksimum devir sayısı ile makinenin devir sayılarını karşılaştırın.
• Makineyi kaldıracağını zaman motor kapalı olmalıdır ve hareketli parçaların durması gerekir.
• Bir montaj anahtarını makinenize kesinlikle bir tel parçası veya benzeri ile takmayın.
• Aks kilitleme düğmesini asla makine çalışırken kullanmayın.
• Yaylı matkap kovanı çapının aksesuarın aks çapıyla aynı olduğundan emin olun.
• İş parçasını sabitlemek için bir sıkıştırma aleti kullanın.
• Ellerinizi iş parçasından uzak tutun.

Elektrik güvenliği

Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun.

Güç kaynağının voltajının, anma degeriplakası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin.

Sınıf II makine- Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Kablo veya fişlerin değiştirilmesi

Elektrik kablosu hasar görürse üretici veya üreticinin müşteri hizmetleri tarafından sunulan özel elektrik kablosuyla değiştirilmelidir. Eski kablo ve fişleri yenileriyle değiştirdikten sonra derhal atın. Gevşek bir kablonun fişinin bir elektrik prizine takılması tehlikelidir.

Uzatma kabloları

Yalnızca makinenin güç giriş değeri için uygun, onaylanmış bir uzatma kablosu kullanın. Minimum iletken ebadı 1,5 mm2'dir. Bir kablo makarası kullanırken, her zaman makaranın sargısını tamamen açın.

3. AKSESUARLARIN MONTAJI

Montaj yapmadan önce daima fişi prizden çekin.

Uyarı! Dışarı fırlama ve dengesizliği en aza indirmek için aksesuarları yuvaya (veya matkap kovanı) takarak değiştirin.

Aks kilitleme düğmesine (2) basın ve basılı tutun. Yaylı matkap kovanını (1) yaylı matkap kovanı anahtarıyla açabilirsiniz. Aksesuarları yerine takın. Yaylı matkap kovanını, yaylı matkap kovanı anahtar ile sıktığınız sırada aks kilitleme düğmesine basın.

Çalıştırma

Açma/kapama düğmesine (A) basarak makineyi açın Ayar çarkını (B) kullanarak Setli kalıpcı taşlama hızını ayarlayabilirsiniz. Makineyi motor çalışırken yere koymayın. Makineyi tozlu bir zemine koymayın. Toz partikülleri mekanizmaya girebilir.

Setli kalıpcı taşlamaya düşük hızda çok yüksek bir yük verilmesi motoru yakabilir.

4. ESNEK MILI VE STANDI MONTE ETME

Esnek mil

Şekil 2

Matkap kovanının halkasını çevirerek sökün. İç mili (1) matkap kovanına yerleştirerek esnek mili Setli kalıpçı taşlamaya monte edin. Sonrasında esnek milin (2) halkası Setli kalıpçı taşlama üzerine sabitlenebilir.

Makine halen çalışırken asla aks kilitleme düğmesine basmayın.

ve saat yönünde çevirerek standı sabitleyin. Süspansiyon desteğinin yüksekliği, siyah düğmeyi gevşeterek ayarlanabilir. Süspansiyon desteğini doğru yüksekliğe ayarladıktan sonra düğmeyi yeniden sıkın.

- Setli kalıpçı taşlamayı standın süspansiyon desteğine tutturun; bu süspansiyon dirseği 360° döndürülebilir.

Setli kalıpçı taşlama aksesuarları

Aksesuarın maksimum devir sayısının Setli kalıpçı taşlamanın maksimum hızı için uygun olup olmadığını daima kontrol edin.

Taşlama taşları

Şekil 3

Bir taşlama taşınlı ilk kez kullandığınızda onu dengelemek için yontma taşınlı kullanın. Bileme taşı, yüzey temizlemek veya taşlama taşına özel bir şekil vermek için de kullanılabilir.

Malzeme Hız ayarı

Taş, kabuk -

Çelik +

Alüminyum, pirinç + -

Plastik -

Perdahlama çarkları ve ucu

Şekil 4

Perdahlama çarkları ve ucu, mandrel üzerine vidalanmalıdır.

Malzeme Hiz ayarı

Çelik	+
Alüminyum, pirinç + -
Plastik	+

Kumlama şeritleri ve diski

Şekil 5

Malzeme Hız ayarı

Ahşap	++
Çelik
Alüminyum, pirinç	+-
Plastik

Setli kalıpcı taşlama standı

• Standı en az 55 mm kalınlığa sahip bir tezgahın veya tablanın yan tarafına monte edin.
• Standın yüksekliği ayarlanabilir. Standın üst borusunu saat yönünün tersine çevirerek gevşetin. Boruyu azami yüksekliğe kadar çekin

Paslanmaz çelik fırçalar ve fırça kulları

Şekil 6

Malzeme Hiz ayarı

Taş, kabuk + -

Alüminyum, pirinç + -

Yüksek hızlı kesici, Elması çark noktası ve Matkap

Sekil 7

Malzeme Hız ayarı

Taş, kabuk Maks
Çelik	+-
Alüminyum, pirinç ++
Plastik	-

Zimpara diski

Sekil 8

Malzeme Hiz ayarı

Çelik	+
Alüminyum, pirinç + -
Plastik	-

5. BAKIM

Motorda bakım çalışması yaparken makinenin enerji bağlantısı olmadığından emin olun.

Bu makine uzun süre, minimum bakımla çalışacak şekilde tasarlanmıştır. Makinenin sürekli ve tatmin edici şekilde çalışması, makineye uygun şeklinde bakım uygulanmasına ve makinenin düzenli temizlenmesine bağlıdır.

Temizleme

Motorun aşırı ısınmasını önlemek için makinenin havalandırma deliklerini temiz tutun. Makine muhafazasını düzenli olarak (tercihen her kullanımdan sonra) yumuşak bir bez ile temizleyin. Havalandırma deliklerinde toz ve kir olmamasına dikkat edin. Kir çıkmazsa, sabunlu suyla nemlendirilmiş yumuşak bir bez kullanın. Asla petrol, alkol, amonyaklı su vs. kullanmayın. Bu çözücüler plastik parçalara zarar verebilir. Lütfen aleti kullanımdan hemen sonra temizleyin.

Yağlama

Aşırı ısı oluşumunu önlemek için esnek milin düzenli olarak yağlanması sağlayın.

Arizalar

Bir arıza meydana gelirse, örneğin bir parçanın yıpranmasından sonra, lütfen garanti kartı üzerindeki servis adresiyle iletişime geçin. Bu kılavuzun arkasında, sipariş edilebilecek parçaları gösteren bir parça şemasını bulacaksınız.

BOZUKLUKLAR

Aşınmış bir parçadan dolayı bir kusur meydana gelirse, lütfen garanti kartının üzerindeki servis merkeziyle iletişim kurun. Sipariş edilebilecek parçaları gösteren bir parça şemasını ayrı olarak bulacaksınız.

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EC 'ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve çevre dostu bir yolla imha edilmelidir.

GARANTI

Ürünle birlikte ayrıca verilen garanti koşullarını okuyun.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.
