Merk	Ferm
Model	CTM1010
Producttype	Multifunctioneel gereedschap (Combitool)
Voedingsspanning	230 V
Frequentie	50 Hz
Opgenomen vermogen	160 W
Onbelaste snelheid	15.000 - 35.000 tpm
Span capaciteit	3,2 mm en 2,4 mm
Gewicht	0,6 kg
Geluidsdrukniveau (Lpa)	70+3 dB(A)
Geluidsvermogenniveau (Lwa)	83+3 dB(A)
Trillingswaarde	1,7 m/s²
Beschermingsklasse	II (dubbele isolatie)
Aantal meegeleverde accessoires	40
Inhoud van de verpakking	Combitool, flexibele as, houder, klauwsleutel, 40 accessoires, koffer, gebruiksaanwijzing, veiligheidsboekje, garantiekaart
Snelheidsinstelling	Elektronisch (draaiknop)
Kenmerken	Flexibele as, 360° draaibare houder, veiligheidsstop met blokkeerknop
Onderhoud	Reinigen met zachte doek, regelmatig smeren van de flexibele as
Veiligheid	Blokkeerknop van de as, motorstop voordat accessoire wordt vervangen, uit de buurt houden van bewegende delen
Reserveonderdelen	Beschikbaar via Ferm klantenservice

Veelgestelde vragen - CTM1010 Ferm

Hoe vervang ik de accessoires op de Ferm CTM1010?

Vóór elke vervanging, koppel het gereedschap altijd los van het stroomnet. Druk de blokkeerknop van de as (2) in en houd deze ingedrukt. Gebruik de klauwsleutel om de klauw (1) los te draaien. Plaats het nieuwe accessoire zo diep mogelijk, draai vervolgens de klauw weer vast terwijl u de blokkeerknop ingedrukt houdt.

Wat is de maximale snelheid van het gereedschap en hoe stel ik deze in?

De onbelaste snelheid is 15.000 tot 35.000 tpm, elektronisch instelbaar via de draaiknop (B) op het gereedschap. Gebruik de snelheid die past bij het materiaal en het accessoire.

Hoe installeer en gebruik ik de flexibele as?

Draai de ring van de spanhouder los en verwijder deze. Monteer de flexibele as op de Combitool door de binnenste as (1) in de houder te steken. Draai de ring (2) vast op het gereedschap. Gebruik nooit de asblokkering terwijl de motor draait.

Welke accessoires worden meegeleverd met de CTM1010?

Het pakket bevat 40 accessoires: slijpstenen, vilten schijven en punten, schuurbanden en -schijven, borstels, freesjes, doorslijpschijven, enz. De exacte inhoud staat in de gebruiksaanwijzing.

Hoe onderhoud ik het gereedschap om de levensduur te verlengen?

Reinig regelmatig de behuizing met een zachte, vochtige doek (zeepwater). Smeer de flexibele as periodiek om oververhitting te voorkomen. Gebruik geen agressieve oplosmiddelen.

Wat te doen bij een blokkering van het gereedschap?

Stop de machine onmiddellijk en trek de stekker uit het stopcontact. Identificeer en los de oorzaak van de blokkering op voordat u opnieuw start.

Kan ik accessoires van andere merken gebruiken?

Ja, op voorwaarde dat de maximaal toegestane snelheid van het accessoire compatibel is met de hoogste snelheid van het gereedschap (35.000 tpm) en dat de diameter van de schacht overeenkomt met de span capaciteit (3,2 mm of 2,4 mm).

Hoe monteer ik de houder van het gereedschap?

Bevestig de houder op de rand van een werkbank of tafel met een maximale dikte van 55 mm. Stel de hoogte in door de bovenste buis los te draaien (tegen de klok in), trek op de gewenste hoogte en draai weer vast. De ophangbeugel kan 360° draaien zodra het gereedschap is opgehangen.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd gehoorbescherming, oogbescherming en een stofmasker. Houd de kabel uit de buurt van bewegende delen. Gebruik nooit de asblokkering wanneer de motor draait. Vergelijk de snelheid van de accessoires met die van de machine voor gebruik.

Waar vind ik reserveonderdelen voor de CTM1010?

Reserveonderdelen zijn verkrijgbaar via de Ferm klantenservice. Raadpleeg het technische schema achterin de gebruiksaanwijzing om de onderdelen te identificeren en neem vervolgens contact op met het servicecentrum dat op de garantiekaart staat vermeld.

GEBRUIKSAANWIJZING CTM1010 Ferm

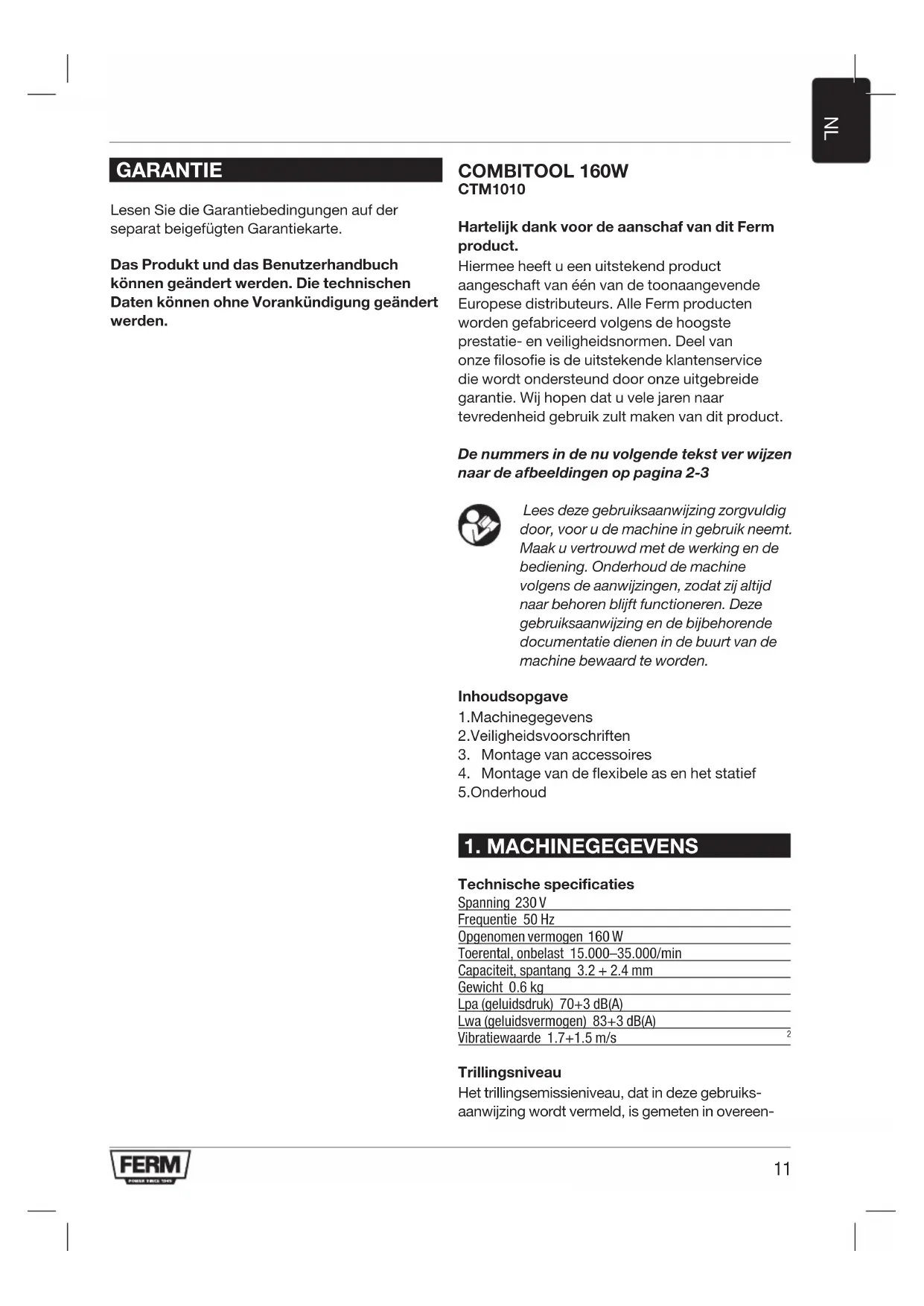

Hartelijk dank voor de aanschaf van dit Ferm product.

Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product.

De nummers in de nu volgende tekst ver wijzen naar de afbeeldingen op pagina 2-3

Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden.

Inhoudsopgave

1. Machinegegevens
2. Veiligheidsvoorschriften
3. Montage van accessoires
4. Montage van de flexibele as en het statief
   5.Onderhoud

1. MACHINEGEGEVENS

Technische specificaties

Spanning 230 V

Frequentie 50 Hz

Opgenomen vermogen 160 W

Toerental, onbelast 15.000–35.000/min

Capaciteit, spantang 3.2 + 2.4 mm

Gewicht 0.6 kg

Lpa (geluidsdruk) 70+3 dB(A)

Lwa (geluidsvermogen) 83+3 dB(A)

Vibratiewaarde 1.7+1.5 m/s

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiks-aanwijzing wordt vermeld, is gemeten in overeen-

stemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

- gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen. - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Inhoud van de verpakking

1Combitool

1 Flexibeleas

1 Statief

1Spantangsleutel

40Accessoires

1Opbergkoffer

1Gebruiksaanwijzing

1Veiligheidskatern

1 Garantiekaart

Controleer de machine, losse onderdelen en accessoires op transportschade.

2. VEILIGHEIDSVOORSCHRIFTEN

Uitleg van de symbolen

Gevaar voor lichamelijk letsel of materiële schade wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schok.

Het toerental van de machine kan elektronisch worden ingesteld.

Draag een veiligheidsbril en gehoorbeschermers.

Draag een stofmasker.

Speciale veiligheidsvoorschriften

• Houd altijd het snoer verwijderd van de bewegende delen van de machine.
• Schakel in het geval van blokkeren, de machine onmiddellijk uit en trek de stekker uit het stopcontact.
• Vergelijk het maximaal toegestane toerental van de accessoires met het toerental van de machine.
• Als u de machine weglegd moet de motor uitgeschakeld zijn en bewegende delen tot stilstand zijn gekomen.
• Bevestig nooit een montagesleutel aan uw machine met een stuk touw of iets dergelijks.
• Gebruik de spindelblokkeerknop nooit als de machine in werking is.
• Zorg ervoor dat de spantang-diameter overeenkomt met de as-diameter van het accessoire
• Gebruik een materiaalklem voor het vastzetten van het werkstuk.
• Houd uw vingers weg van het draaiende accessoire.

Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheids-voorschriften in het apart bijgevoegde veiligheids-katern door. Bewaar de instructies zorgvuldig!

Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Klasse II apparaat - Dubbel geïsoleerd - een geaarde stekker is niet noodzakelijk.

Bij vervanging van snoeren of stekkers

Wanneer het netsnoer beschadigd raakt, dan dient het vervangen te worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of de customer service van de fabrikant. Gooi oude snoeren of stekkers direct weg zodra ze door nieuwe exemplaren zijn vervangen. Het is gevaarlijk om de stekker van een los snoer in een stopcontact te steken.

Bij gebruik van verlengsnoeren

Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.

3. MONTAGE VAN ACCESSOIRES

Haal vóór het monteren altijd de stekker uit het stopcontact.

Waarschuwing! Plaats accessoire zo ver mogelijk in de spantang of spankop, zodat uitloop en onbalans tot een minimum beperkt worden.

Montage van accessoires

Fig. 1

Druk de spindelblokkerknop in (2) en houdt deze vast. Middels de spantang-sleutel draait u de spantang (1) los. Breng de accessoire op zijn plaats. Houdt de asblokkeringsknop ingedrukt bij het vastdraaien van de spantangmoer met de spantang.

Bediening

Schakel de machine in door de aan/uit-schakelaar (A) in te drukken. U regelt de snelheid door middel van het stelwieltje (B). Zet de machine pas weg wanneer de motor volledig is uitgedraaid. Zet de machine niet weg op een stoffige ondergrond. Stofdeeltjes kunnen het mechaniek binnendringen.

Een te hoge belasting bij een lage snelheid van de Combitool kan de motor laten verbranden.

4. MONTAGE VAN DE FLEXIBELE AS EN HET STATIEF

Flexibele as

Fig. 2

• Schroef de ring om de spantang los en verwijder deze.
• Monteer de flexibele as op de Combitool, waarbij de binnenas (1) in de spantang geplaatst moet worden. De ring van de flexibele as (2) kan vervolgens op de Combitool vastgedraaid worden.

Druk de blokkeerknop nooit in wanneer de machine nog draait.

Statief

• Monteer het statief aan de zijkant van een werkbank of werkblad, waarbij de dikte maximaal 55 mm mag zijn.
• Het statief is verstelbaar in hoogte. Draai de bovenste buis van het statief los door deze naar links te draaien. Trek de buis uit tot zijn maximale hoogte en zet het vast door de buis rechtsom te draaien.
• De ophangbeugel is in hoogte verstelbaar, door de zwarte knop los te draaien. Nadat u de ophangbeugel op de juiste hoogte heeft ingesteld draait u de knop weer vast.
• Bevestig de Combitool aan de ophangbeugel van het statief, deze ophangbeugel kan 360° gedraaid worden.

Accessoires voor de Combitool

Voor u accessoires gebruikt controleert u altijd of het toegestane toerental van de accessoire geschikt is voor de hoogste snelheid van de Combitool.

Slijpstenen

Fig. 3

Indien u slijpstenen voor de eerste maal gebruikt, maak dan gebruik van de wetsteen om de slijpstenen uit te ballanceren. Ook kan de wetsteen worden gebruikt om de slijpsteen een speciale vorm te geven.

Materiaal	Snelheid
Steen, gips -
Staal	+
Aluminium, messing + -
Kunststof	-

Vilten schijven en tips

Fig. 4

De vilten accesoires dienen op de bijgeleverde as te worden gemonteerd.

Materiaal	Snelheid
Staal	+
Aluminium, messing + -
Kunststof	+

Schuurbanden en -schijven

Fig. 5
Materiaal	Snelheid
Hout	++
Staal	-
Aluminium, messing +-
Kunststof	-

Metalen- en kunststof borstels

Fig. 6
Materiaal	Snelheid
Steen, gips + -
Aluminium, messing + -

HSS freesje, graveerpunt en boortje

Fig. 7
Materiaal	Snelheid
Steen, gips Max
Staal	+-
Aluminium, messing ++
Kunststof	-

Doorslijpschijf

Fig. 8
Materiaal	Snelheid
Staal	+
Aluminium, messing +-
Kunststof	-

5. ONDERHOUD

Zorg dat de machine niet onder spanning staat wanneer onderhoudswerkzaam heden aan het mechaniek worden uitgevoerd.

Deze machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een hoge levensduur van uw machine.

Reinigen

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

Smeren

Zorg dat u de flexibele as regelmatig smeert om overmatige warmte ontwikkeling te verkomen.

Storingen

Wanneer er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld kunnen worden.

MILIEU

Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen.

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
