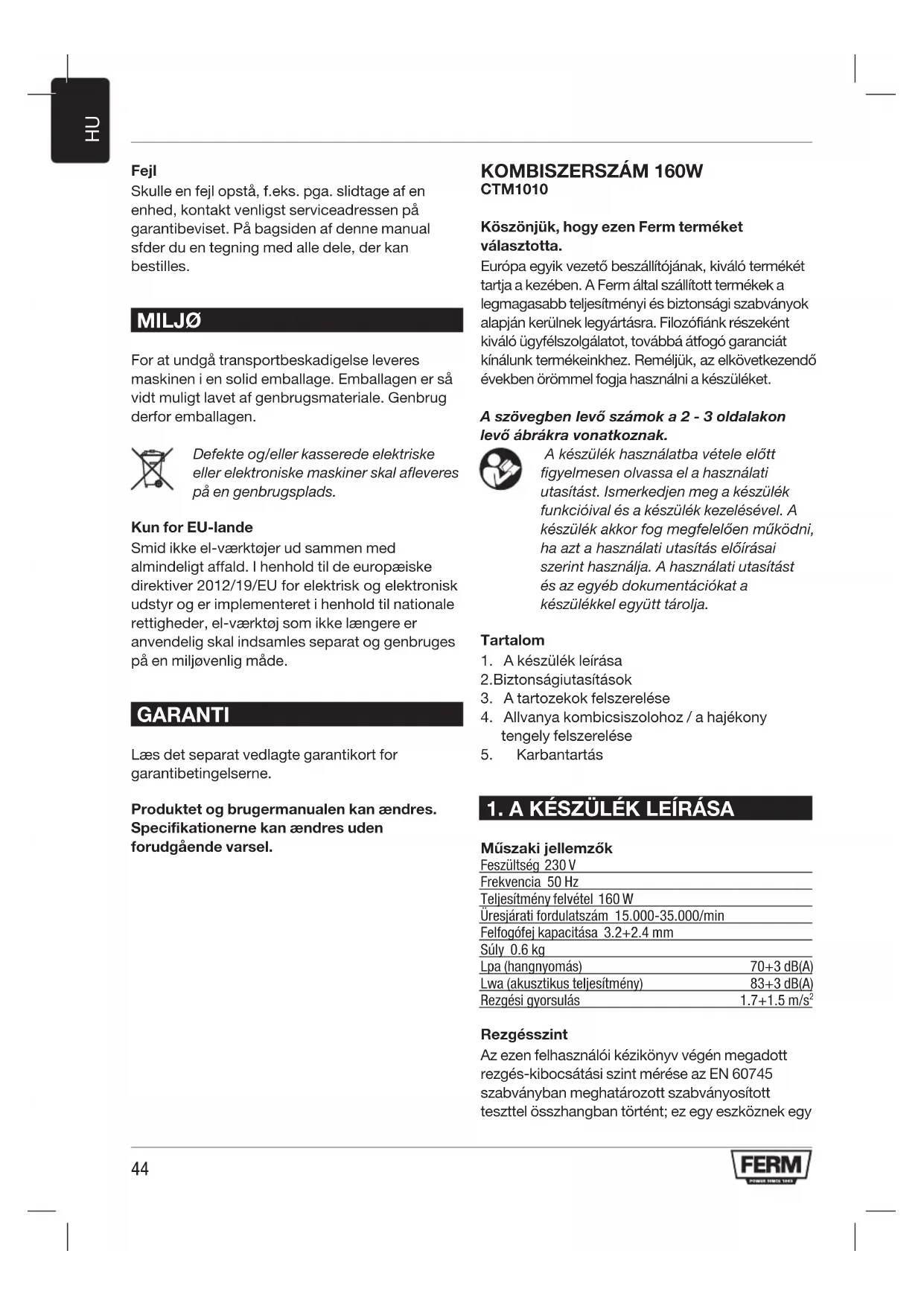

HASZNÁLATI ÚTMUTATÓ CTM1010 Ferm

Köszönjük, hogy ezen Ferm terméket választotta.

Európa egyik vezető beszállítójának, kiváló termékét tartja a kezében. A Ferm által szállított termékek a legmagasabb teljesítményi és biztonsági szabványok alapján kerülnek legyártásra. Filozófiánk részeként kiváló ügyfélszolgálatot, továbbá átfogó garanciát kínálunk termékeinkhez. Reméljük, az elkövetkezendő években örömmel fogja használni a készüléket.

A szövegben levő számok a 2 - 3 oldalakon levő ábrákra vonatkoznak.

A készülék használatba vétele előtt figyelmesen olvassa el a használati utasítást. Ismerkedjen meg a készülék funkcióival és a készülék kezelésével. A készülék akkor fog megfelelően működni, ha azt a használati utasítás előírásai szerint használja. A használati utasítást és az egyéb dokumentációkat a készülékkel együtt tárolja.

Tartalom

1. A készülék leírása
2. Biztonságiutasítások
3. A tartozekok felszerelése
4. Allvanya kombicsiszolohoz / a hajékony tengely felszerelése
5. Karbantartás

1. A KÉSZÜLÉK LEÍRÁSA

Műszaki jellemzők

Feszültség 230 V
Frekvencia 50 Hz
Teljesítmény felvétel 160 W
Üresjárati fordulatszám 15.000-35.000/min
Felfogófej kapacitása 3.2+2.4 mm
Súly 0.6 kg
Lpa (hangnyomás)	70+3 dB(A)
Lwa (akusztikus teljesítmény)	83+3 dB(A)
Rezgési gyorsulás	1.7+1.5 m/s ^2

Rezgésszint

Az ezen felhasználói kézikönyv végén megadott rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy

másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során.

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét.
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét.

Az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól.

A csomag tartalma

1 Kombinált szerszámgép

1 Felfogófej-kulcs

1Állvány

1 Hajlékonytengely

40 Tartozék

1 Tartólada

1 Kezelési utasítás

1 Biztonságiutasítás

1 Garanciakártya

Ellenőrizzük a gépet, a külön alkatrészeket és a tartozékokat, hogy szállítás közben történt-e valamilyen sérülés.

2. BIZTONSÁGI UTASÍTÁSOK

A jelölések magyarázatai

A jelen használati utasításban leírtak be nem tartása esetén sérülés, életveszély, és gépsérülés következhet be.

Áramütés veszélye.

Elektronikus fordulatszám szabályozás.

Viseljen hallásvédelmet. Viseljen szemvédőt.

Viseljen légzésvédőt.

Rendkívüli biztonsági előírások

• Az elektromos vezetéket mindig tartsa távol a készülék mozgó részeitől.
• Ha a készülék leblokkolna, a készüléket azonal kapscolja ki, és a csatlakozó dugót húzza ki konnektorból.
• A tartolzékok legnagyobb megengedett fordulatszámaval.
• Ha a készüléket el akarja tenni, a motort kapcsolja ki, és várja meg, amíg a mozgó részek megállnak.
• Sohase erősítse a szerelőkulcsot a készülékre szíjjal vagy más hasonló tárggyal.
• Sohase használja a tengelyblokkoló gombot a készülék műjedése közben.
• Ügyeljen arra hogy a felfogófej átmérője megegyezzen a tartozék tengelyének átmérőjével.
• A munkuadarab rögzítésére haználjon valamilyen szorítókészüléket.
  • Tartsa távol kezét a munkadarabtól.

Elektromos biztonság

Villamos gépek használatakor a tűzveszély illetve a személyi sérülések és az áramütés veszélyének elkerülése érdekében mindig pontosan tartsa be az országában érvényben lévő biztonsági rendszabályokat! Figyelmesen olvassa el az alábbiakban felsorolt illetve a kézikönyvhöz csatolt biztonsági utasításokat!

Mindig ellenőrizze, hogy a gépre kapcsolt áram feszültsége megegyezik-e a géptörzslapon feltüntetett adattal!

II. osztályú gép – kettos szigetelésu – földelés nélküli konnektorhoz csatlakoztatható.

Kábelek vagy csatlakozódugók cseréje

Amennyiben a hálózati csatlakozókábel megsérült, ki kell cserélni a gyártótól vagy a gyártó vevőszolgálatától beszerezhető speciális hálózati csatlakozókábelre. Miután egy új példányra kicseréltük, azonnal dobjuk ki a régi kábelt vagy csatlakozódugót. Lazán csatlakoztatott kábelű csatlakozódugót hálózati csatlakozóba dugni veszélyes.

Hosszabbítókábel használata

Csak olyan hosszabbítókábel használata megengedett, amely a gép üzemi teljesítményének

megfelel. A vezetékek keresztmetszetének legalább 1,5 mm2-nek kell lennie. Ha a hosszabbítókábel kábeldobra van tekerve, teljesen csévélje le azt.

3. ATARTOZÉKOK FELSZERELÉSE

Szerelés előtt mindig húzza ki a készülék csatlakozódugóját a konnektorból.

Figyelmeztetés! Szerszám cseréjekor ügyeljen arra, hogy a szerszámot minél mélyebbre nyomja be a rögzítőperselybe, hogy a szerszám ne essen ki, és kiegyensúlyozott legyen.

Atartozékok felszerelése

1. Ábra

Nyomja be (2) essel jelölt tengelyblokkoló gombot, és tartsa benyomva. A kulcs segítségével meglazíthatja as (1) essel jelölt felfogófejet. Helyezza fel a tartozékot. Miközben a felfogófejet a kulccsal rögzíti, a tengelyblokkoló gombot tartsa benyomva. Sohase nyúljon a tengelyblokkoló gombhoz, amíg a motor forog.

Kezelés

A készüléket a be/kikapcsolóval kapcsolja be. Az (A) essel jelölt állitógombbal szabályozhatja a Kombinált szerszámgép fordulatszámát. A kézüléket csak akkor tegye le, ha a motor teljesen leállt. Ne tegye a készüléket poros talajra, a por belemehet a készülék belsejébe.

Alacsonyra állított fordulatszám melletti túl nagy terhelés következtében a motor leéghet.

4. ÁLLVÁNY / A HAJL ÉKONY TENGELY FELSZERELÉSE

A hajlékony tengely felszerelése

2. Ábra

• A rugó csonkján található gyűrűt csavarjuk ki és vegyük le.
• Erősítsük fel a hajlékony tengelyt a Kombicsiszolóra úgy, hogy az (1) belső tengely a rugócsonkba legyen illesztve. Utána a hajlékony tengely (2) gyűrűjét csavarjuk fel a Kombicsiszolóra.

A biztosító gombhoz ne nyúljunk amíg a gép forog.

Állvány

• Erősítsük az állványt a munkaasztal pereméhez, amelynek maximális vastagsága 55 mm lehet.
• Az állvány magassága állítható. Lazítsuk ki a felső csődarabot az óramutató járásával
• ellentétes elfordítással. A csövet teljes hosszában húzzuk ki majd az óramutató járásával megegyező irányban elfordítva rögzítsük újra.
• A tartókonzol magassága a fekete gomb meglazítása útján állítható. A konzol kívánt
• magasságának beállítása után a gombot rögzítsük újra.
• Erősítsük a Kombinált szerszámgép az állvány tartókonzoljára. A konzol 360°-os szögben
  • körbefordítható.

Tartozékok a Kombinált szerszámgép

Mielőtt ezket az alkatrészeket használja, mindig ellenőrizze, hogy a tartozék maximálisan megengedett fordulatszáma megelel-e a Kombinált szerszámgép legnagyobb sebességének.

Köszörükövek

3. Ábra

Ha először használja a köszörűköveket, hasnáljon fenőkövet a köszörűkő kiegyensúlyozásához. A fenőkövet arra is hasnálhatja, hogy a köszörűkövet speciális alakúra alakítsa.

Anyag	Sebességfokozat
Ko, kagylóhéj -
Acél	+
Alumínium, réz + -
Műanyag -

A filctartozékokat a csomagban található tengelyre kell szerelni.

4. Ábra

Materiale	Hastighed
Acél	+
Alumínium, réz + -
Műanyag +

Csiszolószalagok és -korongok

5. Ábra
Materiale	Hastighed
Fa ++
Acél	-
Alumínium, réz + -
Múanyag -

Rozddamentes és nem-fém kefék

6. Ábra
Materiale	Hastighed
Ko, kagylóhéj + -
Alumínium, réz + -

Marófej, gravírozó fej, fúrófej

7. Ábra
Materiale	Hastighed
Ko, kagylóhéj Max
Acél + -
Alumínium, réz + +
Műanyag -

Csiszolószalagok és

8. Ábra
Materiale	Hastighed
Acél	+
Alumínium, réz + -
Múanyag -

5. KARBANTARTÁS

A motor karbantartása előtt a gépet feszültségmentesíteni kell.

A készüléket úgy terveztük és gyártottuk le, hogy az nem igényel különösebb szervizelést a használata folyamán. A fúrógép élettartamának meghosszabbítása érdekében bánjon a készülékkel az előírások szerint, továbbá azt folyamatosan tisztítsa meg.

Tisztítás

A gép házát rendszeresen tisztítsuk meg egy puha ruha segítségével, lehetőleg minden használat után. A szellőző résekről távolítsuk el a port és a szennyeződést. Ha a szennyeződést nem lehet eltávolítani egy puha ruha segítségével, akkor a ruhát szappanos vízzel nedvesíteni kell. Nem szabad oldószereket (benzin, alkohol, ammóniás víz, stb.) használni.

Kenés

Győződjön meg arról, hogy kenje a hajlékony tengely rendszeresen, hogy megakadályozza a túlzott hőtermelés.

Meghibásodás

Ha meghibásodás fordulna elő, pl. egy alkatrész kopása után, kérjük, forduljon a garanciajegyen feltüntetett szervizhez. Ennek a kézikönyvnek a hátulján talál egy perspektivikus bontott részábrázolást, amely a rendelhető alkatrészeket mutatja.

KÖRNYEZETVÉDELEM

A fúrógépet szállítás és tárolás közben a géphez tartozékként adott szerszámkofferben lehet tartani. A készülék csomagolóanyagainak nagy része újrafeldolgozható anyagból készült. Ezeket az anyagokat az újrafeldolgozást biztosító hulladékgyűjtő helyeken kell leadni.

A meghibásodott vagy használhatatlanná vált elektromos berendezéseket adja le újrafeldolgozásra.

Csak az Európai Közösség országaiban

Az elektromos eszközöket ne dobja a háztartási hulladékok közé. Az 2012/19/EU Európai Irányelv - Elektromos és elektronikus berendezések hulladékai - és ennek nemzeti szabályozása alapján, azokat az elektromos eszközöket, melyek többé már nem használhatóak, külön kell összegyűjteni, és környezetbarát módon kell megszabadulni tőlük.

GARANCIA

Olvassa el a garancialevélen található feltételeket.

A termék és a felhasználói kézikönyv bármikor megváltoztatható. A módosítások további értesítés nélkül végrehajthatók.
