BRUKSANVISNING CTM1010 Ferm

Tack för att du valde denna Ferm-produkt.

Du har nu fått en utmärkt produkt, levererad av en av Europas ledande leverantörer.

Alla produkter som levereras från Ferm är tillverkade enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi ingår även att vi tillhandahåller en utmärkt kundservice, som även backas upp av vår omfattande garanti.

Vi hoppas att du kommer att ha glädje av denna produkt i många år.

Siffrorna i texten nedan hänvisar till bilderna på sidan 2 - 3

Läs noga igenom denna bruksanvisning innan du börjar använda maskinen. Gör dig bekant hur den fungerar och sköts. Underhåll maskinen enligt anvisningarna så att den alltid fungerar felfritt. Bruksanvisning och tillhörande dokumentation ska förvaras i närheten av maskinen.

Innehåll

1. Tekniskaspecifikationer
2. Säkerhetsföreskrifter
3. Montering av tillbehor
4. Montering av den flexibla axeln
5. Underhåll

1. TEKNISKA SPECIFIKATIONER

Teksnika data

Spänning 230 V
Frekvens 50 Hz
Effektförbrukning 160 W
Varvtal, obelastad 15.000–35.000/min
Max. Kapacitet spänntång 3.2+2.4 mm
Vikt 0.6 kg
Lpa (bullernivå) 70+3 dB(A)
Lwa (bullereffekt) 83+3 dB(A)
Vibrationsvärde	1.7 m/s ^2

Vibrationsnivå

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att

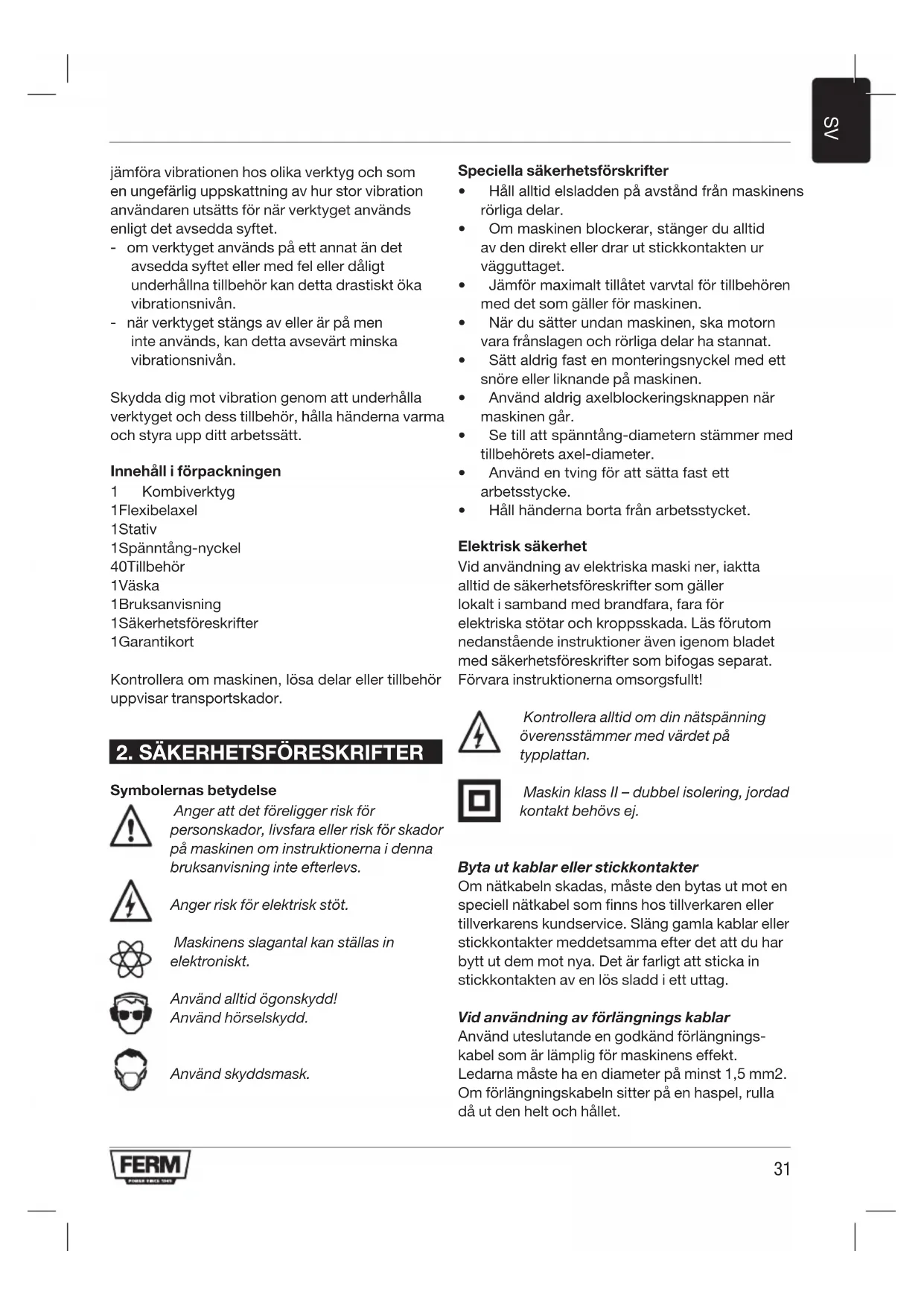

jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet.

• om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån.
• när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån.

Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt.

Innehåll i förpackningen

1 Kombiverktyg
1Flexibelaxel
1Stativ
1Spänntång-nyckel
40Tillbehör
1Väska
1 Bruksanvisning
1Säkerhetsföreskrifter
1Garantikort

Kontrollera om maskinen, lösa delar eller tillbehör uppvisar transportskador.

2. SÄKERHETSFÖRESKRIFTER

Symbolernas betydelse

Anger att det föreligger risk för personskador, livsfara eller risk för skador på maskinen om instruktionerna i denna bruksanvisning inte efterlevs.

Anger risk för elektrisk stöt.

Maskinens slagantal kan ställas in elektroniskt.

Använd alltid ögonskydd! Använd hörselskydd.

Använd skyddsmask.

Speciella säkerhetsförskrifter

• Håll alltid elsladden på avständ från maskinens rörliga delar.
• Om maskinen blockerar, stänger du alltid av den direkt eller drar ut stickkontakten ur vägguttaget.
• Jämför maximalt tillåtet varvtal för tillbehören med det som gäller för maskinen.
• När du sätter undan maskinen, ska motorn vara frånslagen och rörliga delar ha stannat.
• Sätt aldrig fast en monteringsnyckel med ett snöre eller liknande på maskinen.
• Använd aldrig axelblockeringsknappen när maskinen går.
• Se till att spänntång-diametern stämmer med tillbehörets axel-diameter.
• Använd en tving för att sätta fast ett arbetsstycke.
• Håll händerna borta från arbetsstycket.

Elektrisk säkerhet

Vid användning av elektriska maski ner, iaktta alltid de säkerhetsföreskrifter som gäller lokalt i samband med brandfara, fara för elektriska stötar och kroppsskada. Läs förutom nedanstående instruktioner även igenom bladet med säkerhetsföreskrifter som bifogas separat. Förvara instruktionerna omsorgsfullt!

Kontrollera alltid om din nätspänning överensstämmer med värdet på typplattan.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej.

Byta ut kablar eller stickkontakter

Om nätkabeln skadas, måste den bytas ut mot en speciell nätkabel som finns hos tillverkaren eller tillverkarens kundservice. Släng gamla kablar eller stickkontakter meddetsamma efter det att du har bytt ut dem mot nya. Det är farligt att sticka in stickkontakten av en lös sladd i ett uttag.

Vid användning av förlängnings kablar

Använd uteslutande en godkänd förlängningskabel som är lämplig för maskinens effekt. Ledarna måste ha en diameter på minst 1,5 mm2. Om förlängningskabeln sitter på en haspel, rulla då ut den helt och hållet.

3. MONTERING AV TILLBEHÖR

Dra alltid ut stickkontakten ur vägguttaget före monteringen.

Varning! Byt tillbehör genom att sätta in ett tillbehör i infattningen (eller chucken) så långt som möjligt för att minimera slutkörning och obalans.

Montering av tillbehör

Fig. 1

Tryck på axelblockeringsknappen (2) och håll den intryckt. Med spänntång-nyckeln kan du skruva loss spänntång (1). Sätt på tillbehör. Håll axel-blockeringsknappen intryckt medan du drar åt spänntången med spänntång-nyckeln.

Hantering

Slå på maskinen genom att trycka in till-/från-omkopplaren (A). Med justerhjulet (B) kan du ställa in hastigheten för kombiredskapet. Sätt först ned maskinen när den har stannat helt. Sätt inte undan maskinen på ett dammigt underlag. Dammpartiklar kan tränga in i det mekaniska.

En för hög belastning vid för låg hastighet kan leda till att maskinens motor bränns.

4. MONTERING AV DEN FLEXIBLA AXELN OCH STATIV

Flexibla axeln

Fig. 2

• Skruva loss den ringen runt spänntången och avlägsna denna.
• Montera den flexibla axeln på Kombiverktyg, vid vilket inneraxeln (1) ska placeras i spänntången. Sedan kan den ringen på den flexibla axeln (2) skruvas fast på Kombiverktyg.

Använd aldrig axelblockeringsknappen medan motorn går!

Stativ

• Montera stativet på kanten av en arbetsbänk eller arbetsyta som är högst 55 mm tjock.
• Stativets höjd är justerbar. Lossa på stativets översta rör genom att vrida det moturs. Dra ut

röret till maximalhöjd och fäst det genom att vrida det medurs. Upphängningskonsolens höjd kan också justeras genom att lossa på den svarta knoppen. Dra åt knoppen igen efter att upphängningskonsolen har justerats till rätt höjd.

- Fäst kombiverktyget i stativets upphängningskonsol. Konsolen kan vridas 360°.

Tillbehör för kombinationsverktyg

Innan du använder ett tillbehör är högsta hastigheten.

Slipsten

Fig. 3

När du använder en slipsten för första gången ska du först använda en brynsten för att balancera slipstenen. Brynstenen kan dessutom använda för att ge slipstenen en viss form.

Material	Hastighet
Sten, snäckskal -
Stål	+
Aluminium, mässing + -
Plast	-

Filtskiva och filttipp

Filttilbehör monteras på den medleverade axeln.

Fig. 4

Material	Hastighet
Stål	+
Aluminium, mässing + -
Plast	+

Sandpapper och slipskivor

Fig. 5

Material	Hastighet
Trä + +
Stål	-
Aluminium, mässing + -
Plast	-

Borstar av rostfritt stål och icke-metaller

Fig. 6

Material	Hastighet
Sten, snäckskal + -
Aluminium, mässing + -

Höghastighets Skärare, Diamond Ljuspunkt och borr

Fig. 7
Material	Hastighet
Sten, snäckskal Max
Stål + -
Aluminium, mässing + +
Plast	-

Kapning

Fig. 8
Material	Hastighet
Stål	+
Aluminium, mässing + -
Plast	-

5. UNDERHÅLL

Tillse att maskinen inte är spänningsförande när underhållsarbeten utförs på de mekaniska delarna.

Denna maskin har konstruerats för att fungera utan problem under lång tid och med minimalt underhåll. Du förlänger dess livslängd genom att regelbundet rengöra den och behandla den fackmässigt.

Rengöring

Rengör maskinhöljet regelbundet med en mjuk duk, företrädesvis efter varje användning. Tillse att ventilationsspringorna är fria från damm och smuts. Använd en mjuk duk fuktad med tvålvatten vid svår smuts. Använd inga lösningsmedel som bensin, alkohol, ammoniak etc. Sådana ämnen skadar plastdelarna.

Smörjning

Se till att smörja den flexibla axeln regelbundet för att förhindra överdriven värmealstring.

Fel

Kontakta servicestället som anges på garantibeviset om ett fel uppstår, t.ex. på grund av en del som är nedsliten. I slutet av den här bruksanvisningen finns en sprängskiss över de delar som kan beställas.

MILJÖ

För att förhindra transportskador levereras maskinen i en solid förpackning. Förpackningen består i stor utsträckning av återanvändningsbart material. Använd dig alltså av möjligheten att återanvända förpackningen.

Skadade och/eller kasserade elektriska och elektroniska apparater ska lämnas in enligt gällande miljöregler.

Endast för EU-länder

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.

GARANTI

Läs igenom garantivillkoren på det separat bifogade garantikortet.

Med förbehåll för ändringar i produkten och bruksanvisningen. Specifikationer kan ändras utan förvarning.
