BRUKSANVISNING OTM1005 Ferm

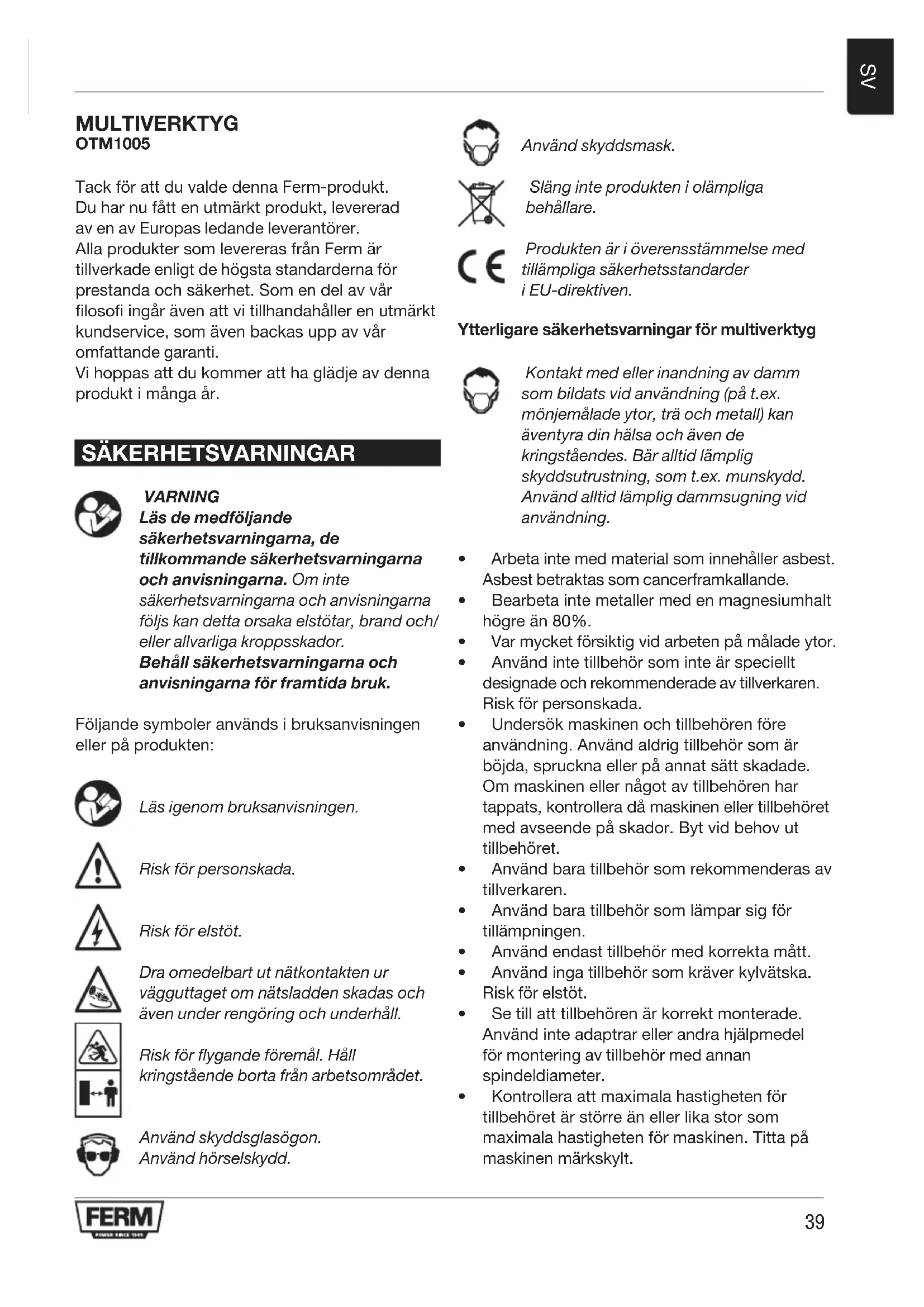

MULTIVERKTYG OTM1005 TackförattduvaldedennaFerm-produkt. Duharnufåttenutmärktprodukt,levererad av en av Europas ledande leverantörer. AllaproduktersomlevererasfrånFermär tillverkade enligt de högsta standarderna för prestandaochsäkerhet.Somendelavvår filosofiingårävenattvitillhandahållerenutmärkt kundservice,somävenbackasuppavvår omfattande garanti. Vihoppasattdukommeratthaglädjeavdenna produktimångaår. SÄKERHETSVARNINGAR VARNING Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/ eller allvarliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk. Följandesymboleranvändsibruksanvisningen ellerpåprodukten: Läs igenom bruksanvisningen. Risk för personskada. Risk för elstöt. Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengöring och underhåll. Risk för flygande föremål. Håll kringstående borta från arbetsområdet. Använd skyddsglasögon. Använd hörselskydd. Använd skyddsmask. Släng inte produkten i olämpliga behållare. Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU-direktiven. Ytterligare säkerhetsvarningar för multiverktyg Kontakt med eller inandning av damm som bildats vid användning (på t.ex. mönjemålade ytor, trä och metall) kan äventyra din hälsa och även de kringståendes. Bär alltid lämplig skyddsutrustning, som t.ex. munskydd. Använd alltid lämplig dammsugning vid användning.

• Varmycketförsiktigvidarbetenpåmåladeytor.

• Användintetillbehörsominteärspeciellt designade och rekommenderade av tillverkaren. Risk för personskada.

• Undersökmaskinenochtillbehörenföre användning.Användaldrigtillbehörsomär böjda,sprucknaellerpåannatsättskadade. Ommaskinenellernågotavtillbehörenhar tappats,kontrolleradåmaskinenellertillbehöret medavseendepåskador.Bytvidbehovut tillbehöret.

• Användbaratillbehörsomrekommenderasav tillverkaren.

• Användbaratillbehörsomlämparsigför tillämpningen.

• Användendasttillbehörmedkorrektamått.

• Användingatillbehörsomkräverkylvätska. Risk för elstöt.

• Setillatttillbehörenärkorrektmonterade. Användinteadaptrarellerandrahjälpmedel för montering av tillbehör med annan spindeldiameter.

• Kontrolleraattmaximalahastighetenför tillbehöretärstörreänellerlikastorsom maximalahastighetenförmaskinen.Tittapå maskinenmärkskylt.40

• Låtmaskinengåutanbelastningpåensäker plats efter montering av tillbehören. Ommaskinenvibrerarstarktskamaskinen stängasavomedelbartochnätsladdendras urväggkontakten.Sedanförsökermanlösa problemet.

• Setillattarbetsstycketharkorrektstödeller fäste.

• Användskyddsglasögon.Användhörselskydd. Användskyddsmask.Omnödvändigt,använd andra skyddsanordningar, som skyddshandskar, skyddsskor, etc. Risk för personskador.

• Hållkringståendebortafrånarbetsområdet. Kontrolleraattallapersonerinomarbetsområdet bärskyddsutrustning.Riskförpersonskada.

• Hållnätkabelnbortafråndetroterande tillbehöret.Omnätkabelnkommerikontakt meddetroterandetillbehöretkandinahänder ellerarmarträffasavdetta.Riskförpersonskada.

• Hållmaskinenidenisoleradegreppytandär tillbehöret kan komma i kontakt med dolda ledningarellernätkablar.Omtillbehöretkommer ikontaktmedspänningsförandeledning,kan deexponerademetalldelarnapåmaskinen ocksåblispänningsförande.Riskförelstöt.

• Användintemaskinenmedandubärdenvid din sida. Risk för personskada.

• Användintemaskinennäralättantändligt material. Brandrisk.

• Tänkpåatttillbehöretfortsätterattroteraen kortstundefterattmaskinenharstängtsav. Försökaldrighjälpatillattfåtillbehöretatt stanna.

• Placeraaldrigmaskinenpåettbordelleren arbetsbänkinnandenstängtsav.

• Rengörventilationsöppningarnaregelbundet. Risk för elstöt. Elektrisk säkerhet Kontrollera alltid att strömförsörjningens spänning överensstämmer med spänningen på märkplåten.

• Användintemaskinenomnätkabelneller nätkontaktenärskadad.

• Användendastförlängningskablarsomär lämpligaförmaskinensnominellaeffekt,minst 1,5 mm

tjocka.Omförlängningskabelpå trummaanvändsmåstekabelnalltidrullasut helt. TEKNISKA DATA oTm1005 Nätspänning V~ 230 Nätfrekvens Hz 50 Ineffekt W 280 Obelastad hastighet min–1 11.000 - 20.000 Vikt kg 1,5

BULLER OCH VIBRATIONER

oTm1005 Bullernivå (Lpa) dB(A) 85 Ljudeffekt (Lwa) dB(A) 96 Osäkerhet (K) dB(A) 3 Vibration (slipning av trä) m/s

4,2 Vibration (sågning i trä) m/s

7,3 Vibration (skrapning i trä) m/s

8,1 Vibration (sågning i stål) m/s

1,5 Använd hörselskydd. Vibrationsnivå Vibrationsemissionsvärdetsomstårpåbaksidan avdenhärinstruktionsbokenharuppmätts enligt ett standardiserat test i enlighet med EN60745;dettavärdekananvändasföratt jämföravibrationenhosolikaverktygochsom enungefärliguppskattningavhurstorvibration användarenutsättsförnärverktygetanvänds enligt det avsedda syftet - omverktygetanvändspåettannatändet avseddasyftetellermedfelellerdåligt underhållnatillbehörkandettadrastisktöka vibrationsnivån - närverktygetstängsavellerärpåmen inteanvänds,kandettaavsevärtminska vibrationsnivån Skyddadigmotvibrationgenomattunderhålla verktygetochdesstillbehör,hållahändernavarma ochstyrauppdittarbetssätt BESKRIVNING (FIG. A) Multiverktygetharkonstrueratsförlätta slipnings-,sågnings-ochskrapningstillämpningar.

2. Ratt för hastighetsjustering

3. Monteringsställeförtillbehör

6. Hållareförinsexnyckel

13.Kolborsthållare MONTERING Innan montering ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget. Montering och borttagning av slipdynan och slippappret (fig. B) Slipdynanochslippappretmåsteanvändasvid slipningsarbeten. Montering

• Placeramaskinenpåettbordmed monteringsstället(3)väntuppåt.

• Lossainsexskruven(7)medinsexnyckeln(5).

• Monteraslipdynan(9)påmonteringsstället(3).

• Drafastinsexskruven(7)medinsexnyckeln(5).

• Fästslippappret(10)medlämpligkornstorlek påslipdynan(9).Kontrolleraattperforeringen påslippappret(10)överensstämmermed perforeringenpåslipdynan(9). - Användettgrovtslippapper(kornstorlek 50)förslipningavskrovliga,ojämnaytor. - Användettmedelgrovtslippapper (kornstorlek80)förborttagningavde återståenderepornafråndetgrova slippappret. - Användettfintslippapper(kornstorlek120) förfärdigslipningavytorna. Borttagning

• Placeramaskinenpåettbordmed monteringsstället(3)väntuppåt.

• Tabortslippappret(10)frånslipdynan(9).

• Lossainsexskruven(7)medinsexnyckeln(5).

• Tabortslipdynan(9)frånmonteringsstället(3).

• Drafastinsexskruven(7)medinsexnyckeln(5). Montering av dammutsugningen (fig C1 + C2) Dammutsugningsdelenkananvändasföratt ansluta maskinen till en dammsugare vid slipning. Dammsugsutocharbetsområdetförblirrenare. dammutsugningsadaptern kan endast användas i kombination med slipdynan (9). Installationavdammutsugningsadaptern:

• Omsåintegjorts,taborttillbehörenfrån maskinaxeln(3).

• Monteradammutsugningsdelarna(15Ato15D) tillsammanssåsomvisasi(Fig.C1andC2)

• Klickafastadapternpåmaskinspindelntillden sitter ordentligt fast, se till att bakre fingrarna (15C)klickarigapenpåmaskinhöljet.

• Läggtillfiltringen(15E)mellandynanoch adapternförentätförseglingochmontera slipdynansåsominstrueratsiföregående kapitel.

• Anslutdammsugarentilladapteränden(15D). Montering och borttagning av sågbladet (fig. B) Sågbladetmåsteanvändasförsågningsarbeten. Montering

• Placeramaskinenpåettbordmed monteringsstället(3)väntuppåt.

• Monterasågbladet(11)påmonteringsstället(3).

• Placeramaskinenpåettbordmed monteringsstället(3)väntuppåt.

• Tabortsågbladet(11)frånmonteringsstället(3).

• Monteradistansen(8).

• Drafastinsexskruven(7)medinsexnyckeln(5). Montering och borttagning av skrapkniven (fig. B) Skrapknivenmåsteanvändasförskrapningsarbeten. Montering

• Placeramaskinenpåettbordmed monteringsstället(3)väntuppåt.

• Monteraskrapkniven(12)påmonteringsstället (3).

• Placeramaskinenpåettbordmed monteringsstället(3)väntuppåt.

• Tabortskrapkniven(12)frånmonteringsstället (3).

• Monteradistansen(8).

• Drafastinsexskruven(7)medinsexnyckeln(5). ANVÄNDNING Starta och stänga av (fig. A)

• Forattstartamaskinen,skjutströmbrytaren(1) framåt.

• Forattstängaavmaskinen,skjutströmbrytaren (1)bakåt. Inställning av hastigheten (fig. A) Rattenförhastighetsjusteringanvändstillattställa in hastigheten. Ratten för hastighetsjustering kan ställasinpå6lägen.Denidealiskahastigheten berorpåtillämpningenochpådetmaterialsom bearbetas. Ställ inte in hastigheten vid användning.

• Ställinrattenförhastighetsjustering(2)i önskatläge. Tips för bästa användning

• Spännfastarbetsstycket.Användett fastspänningsdonförmindrearbetsstycken.

• Ritaenlinjesomvisarivilkenriktning tillbehöret ska föras.

• Väntatillsmaskinenuppnåttfullhastighet.

• Placeratillbehöretpåarbetsstycket.

• Flyttamaskinenlångsamtlängsdentidigare ritade linjen och tryck fotplattan med fast hand mot arbetsstycket.

• Utövainteförstorttryckpåmaskinen.Låt maskinen göra arbetet.

• Stängavmaskinenochväntatillsdenstannat heltinnandusätternermaskinen.

RENGÖRING OCH UNDERHÅLL

Innan rengöring och underhåll ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget.

• Rengörhöljetregelbundetmedenmjuktrasa.

• Setillattventilationshålenärfriafråndamm ochsmuts.Användvidbehovenmjuk,fuktig trasaföratttabortdammochsmutsfrån ventilationshålen. Byte av tillbehör (fig. B) Slitnaellerskadadetillbehörmåsteomedelbart bytas ut. Använd bara vassa och oskadade tillbehör.

• Föratttaborttillbehöret,fortsättenligt beskrivningen i motsvarande avsnitt.

• Förattmonteratillbehöret,fortsättenligt beskrivningen i motsvarande avsnitt. Kontroll och byte av kolborstarna Fig. A+ D Kolborstarnamåstekontrollerasregelbundet.Om kolborstarnaärslitnakommermaskinenattgå ojämnt. Använd endast rätt typ av kolborstar.

• Tabortkolborsthållarna(13)meden skruvmejsel.

• Rengörkolborstarna.• Vidslitagemåste bådakolborstarna bytas ut samtidigt.

• Sättditkolborsthållarna(13)meden skruvmejsel.

• Låteftermonteringavnyakolborstar maskinen löpa obelastad i 15 minuter. GARANTI Se de medföljande garantivillkoren.43

MILJÖ Bortskaffning Produkten, tillbehören och förpackningen måste sorteras för miljövänlig återvinning. Endast för EU-länder Slänginteelverktygihushållsavfallet.Enligtdet europeiskaWEEE-direktivet2012/19/EUför avfallfrånelektriskochelektroniskutrustning ochdesstillämpningnationelltskaelverktygsom intelängrekananvändassamlasinseparatoch kasseraspåettmiljövänligtsätt. Medförbehållförändringariproduktenoch bruksanvisningen.Specifikationerkanändras utan förvarning.44
