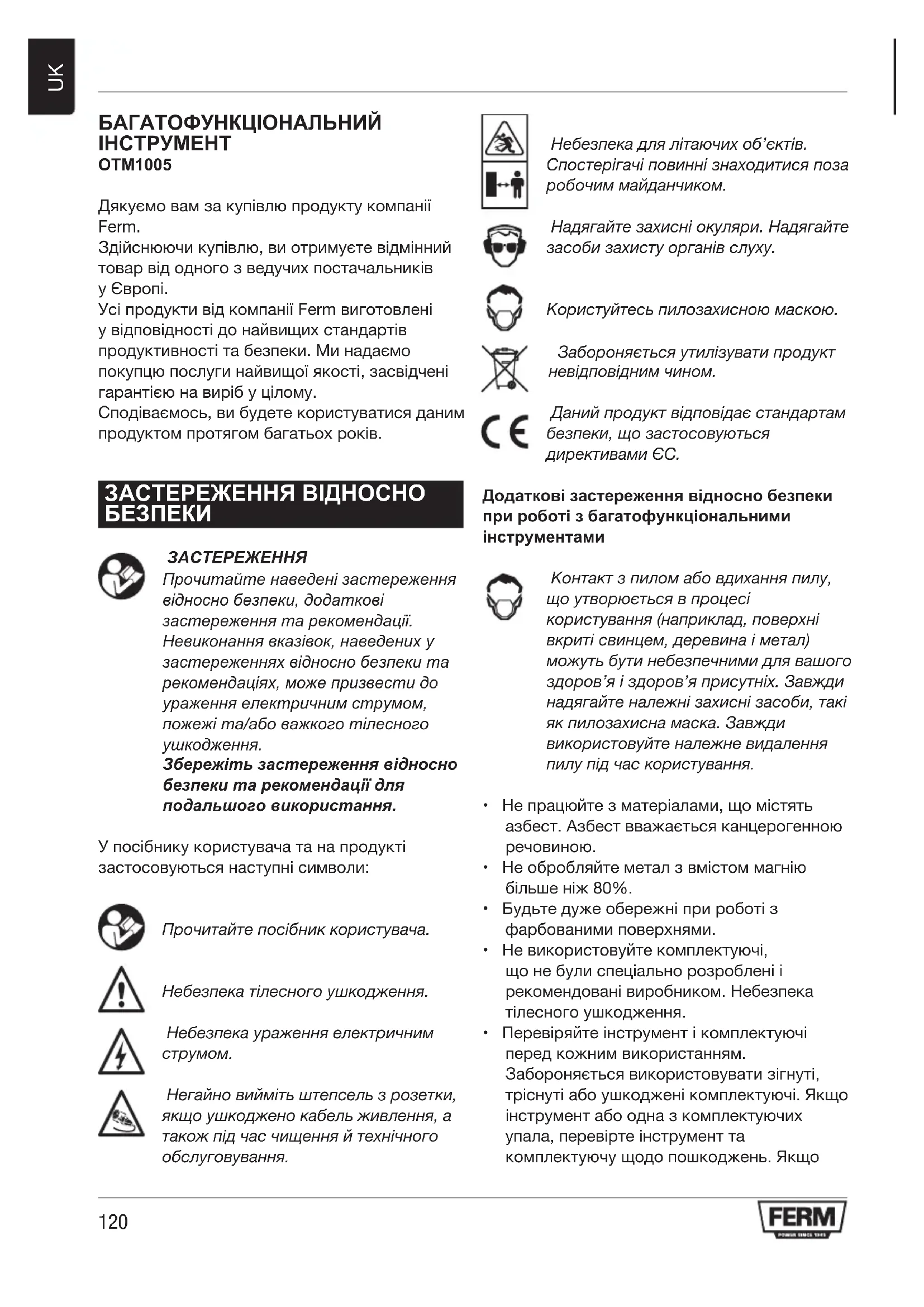

ПОСІБНИК КОРИСТУВАЧА OTM1005 Ferm

Дякуємо вам за купівлю продукту компанії Ferm. Здійснюючи купівлю, ви отримуєте відмінний товар від одного з ведучих постачальників

Усі продукти від компанії Ferm виготовлені у відповідності до найвищих стандартів продуктивності та безпеки. Ми надаємо покупцю послуги найвищої якості, засвідчені гарантією на виріб у цілому. Сподіваємось, ви будете користуватися даним продуктом протягом багатьох років.

ЗАСТЕРЕЖЕННЯ Прочитайте наведені застереження відносно безпеки, додаткові застереження та рекомендації. Невиконання вказівок, наведених у застереженнях відносно безпеки та рекомендаціях, може призвести до ураження електричним струмом, пожежі та/або важкого тілесного ушкодження. Збережітьзастереженнявідносно безпекитарекомендаціїдля подальшоговикористання. У посібнику користувача та на продукті застосовуються наступні символи: Прочитайтепосібниккористувача. Небезпекатілесногоушкодження. Небезпекаураженняелектричним

Негайновиймітьштепсельзрозетки, якщоушкодженокабельживлення,а такожпідчасчищенняйтехнічного обслуговування. Небезпекадлялітаючихоб’єктів. Спостерігачіповиннізнаходитисяпоза робочиммайданчиком. Надягайтезахисніокуляри.Надягайте засобизахистуорганівслуху. Користуйтесьпилозахисноюмаскою. Забороняєтьсяутилізуватипродукт невідповіднимчином. Данийпродуктвідповідаєстандартам безпеки,щозастосовуються директивамиЄС.

Контактзпиломабовдиханняпилу, щоутворюєтьсявпроцесі користування(наприклад,поверхні вкритісвинцем,деревинаіметал) можутьбутинебезпечнимидлявашого здоров’яіздоров’яприсутніх.Завжди надягайтеналежнізахиснізасоби,такі якпилозахиснамаска.Завжди використовуйтеналежневидалення пилупідчаскористування.

• Не працюйте з матеріалами, що містять азбест. Азбест вважається канцерогенною

• Не обробляйте метал з вмістом магнію більше ніж 80%.

• Будьте дуже обережні при роботі з фарбованими поверхнями.

• Не використовуйте комплектуючі, що не були спеціально розроблені і рекомендовані виробником. Небезпека тілесного ушкодження.

• Перевіряйте інструмент і комплектуючі перед кожним використанням. Забороняється використовувати зігнуті, тріснуті або ушкоджені комплектуючі. Якщо інструмент або одна з комплектуючих упала, перевірте інструмент та комплектуючу щодо пошкоджень. Якщо121

необхідно, замініть комплектуючу.

• Використовуйте лише комплектуючі, що рекомендовані виробником.

• Використовуйте лише такі комплектуючі, що відповідають завданню.

• Використовуйте лише комплектуючі належного розміру.

• Не використовуйте комплектуючі, що потребують рідких охолоджувачів. Небезпека ураження електричним струмом.

• Комплектуючі мають бути встановлені належним чином. Не використовуйте перехідні муфти та інші засоби для встановлення комплектуючих іншого внутрішньго діаметру.

• Переконайтеся, що максимальна швидкість для комплектуючої - вища або рівна максимальній швидкости інструмента. Інформація вказана на паспортній табличці на інструменті.

• Після встановлення комплектуючих дайте приладу попрацювати на холостих обертах у безпечному місці. При сильній вібрації негайно вимкніть інструмент, вийміть штепсель з розетки та спробуйте знайти

• Переконайтеся, що заготовка правильно зафіксована.

• Надягайте захисні окуляри. Надягайте засоби захисту органів слуху. Користуйтесь пилозахисною маскою. Якщо необхідно, користуйтеся іншими захисними засобами, такими як рукавички, захисне взуття, і т.д. Небезпека тілесного ушкодження.

• Спостерігачі повинні знаходитися поза робочим майданчиком. Переконайтеся, що всі люди в робочій зоні вдягнені в захисні засоби. Небезпека тілесного ушкодження.

• Кабель живлення не повинен знаходитися поблизу комплектуючої, що обертається. Якщо кабель живлення доторкнеться до комплектуючої, що обертається, ваші руки можуть увійти в контакт з комплектуючою. Небезпека тілесного ушкодження.

• Тримайте прилад за ізольовані поверхні для захвату, якщо можливе доторкання комплектуючої до прихованих дротів або кабелів живлення. Якщо комплектуюча потрапляє в контакт з дротом під напругою, відповідні незахищені металеві частини приладу також можуть опинитись під напругою. Небезпека ураження електричним струмом.

• Вимкніть інструмент, коли переносите його. Небезпека тілесного ушкодження.

• Не користуйтеся інструментом поряд з легкозаймистими матеріалами. Небезпека

• Майте на увазі, що комплектуюча продовжує обертатись деякий час після вимикання інструменту. Не намагайтесь самотужки зупиняти комплектуючу.

• Перш ніж покласти інструмент на стіл або верстат, обов’язково вимкніть його.

• Регулярно чистіть вентиляційні прорізи. Небезпека ураження електричним

Завждиперевіряйтевідповідність напругиджерелаживлення наведеномуупаспортнійтабличці

• Забороняється використовувати інструмент з ушкодженим кабелем або

• Використовуйте кабель-подовжувач, що задовольняє потужність інструменту, площею перерізу не менше 1,5 мм2. Якщо використовується подовжувач барабанного типу, завжди повністю розмотуйте кабель.

OTM1005 Напруга мережі В~ 230 Частота у мережі Гц 50 Споживання потужності Вт 280 Частота холостих обертів хв-1 11.000 - 20.000 Вага кг 1,5

OTM1005 Звуковий тиск (LPа) дБ(А) 85 Потужність звуку (LWa) дБ(А) 96 Похибка (K) дБ(А) 3 Вібрація (шліфування деревини) м/с2 4,2 Вібрація (розпилювання деревини) м/с2 7,3 Вібрація (зачищення деревини) м/с2 8,1 Вібрація (розпилювання сталі) м/с2 5,6 Похибка (K) м/с2 1,5122

Надягайтезасобизахистуорганів

Рівень вібрації, зазначений в кінці даного посібника з експлуатації, було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес

Цей багатофункціональний інструмент призначений для розпилювання дерева, металу та пластику.

2. Коліщатко регулювання швидкості

3. Монтажна точка для комплектуючих

13. Державка вугільної щітки

Передзбираннямзавждивимикайте інструменттавиймайтештепсельз

Тримач наждачного папера і наждачний папер повинні використовуватися для завдань по шліфуванню наждачним папером.

• Покладіть інструмент на стіл так, щоб монтажна точка (3) була зверху.

• Послабте гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Встановіть тримач наждачного паперу (9) на монтажну точку (3).

• Затягніть гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Встановіть наждачний папір (10) з потрібним розміром зерна на тримач наждачного папера (9). Переконайтеся, що отвір в наждачному папері (10) відповідає отвору в тримачі наждачного папера (9). - Використовуйте грубозернистий наждачний папір (зерно 50) для шліфування грубих, нерівних поверхонь. - Використовуйте середньозернистий наждачний папір (зерно 80) для видалення подряпин від грубозернистого наждачного папера. - Використовуйте дрібнозернистий наждачний папір (зерно 120) для чистового шліфування поверхонь.

• Покладіть інструмент на стіл так, щоб монтажна точка (3) була зверху.

• Зніміть наждачний папір (10) з тримача наждачного папера (9).

• Послабте гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Зніміть тримач наждачного паперу (9) з монтажної точки (3).

• Затягніть гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

Деталь для пиловловлювання можна використовувати для підключення приладу до пилососу при шліфуванні. Пил буде всмоктуватись, а робоча зона залишиться чистою.123

Адаптерпиловловлювачаможна використовуватилишеразомз пристроємдляшліфування(9). Установка адаптеру пиловловлювача:

• Зніміть насадки зі шпинделя пристрою (3), якщо це ще не зроблено (3).

• З’єднайте деталі пиловловлювання (15A і 15D), як показано на (мал. C1 і C2)

• Притисніть адаптер до шпинделя приладу, щоб добре зафіксувати його, переконайтесь, що задні фіксатори (15C) добре вставлені в пази на корпусі приладу.

• Встановіть прокладку (15E) між пристроєм для шліфування та адаптером для надійного ущільнювання, а потім зберіть пристрій для шліфування відповідно до інструкцій попереднього розділу.

• Підключіть пилосос до кінця адаптеру (15D).

Полотно пилки потрібно використовувати для завдань по розпилюванню.

• Покладіть інструмент на стіл так, щоб монтажна точка (3) була зверху.

• Послабте гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Встановіть полотно пилки (11) на монтажну точку (3).

• Встановіть шайбу (8).

• Затягніть гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Покладіть інструмент на стіл так, щоб монтажна точка (3) була зверху.

• Послабте гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Зніміть полотно пилки (11) з монтажної точки (3).

• Встановіть шайбу (8).

• Затягніть гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

Скребковий ніж потрібно використовувати для завдань по зачищенню скребковим ножем.

• Покладіть інструмент на стіл так, щоб монтажна точка (3) була зверху.

• Послабте гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Встановіть скребковий ніж (12) на монтажну точку (3).

• Встановіть шайбу (8).

• Затягніть гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Покладіть інструмент на стіл так, щоб монтажна точка (3) була зверху.

• Послабте гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Зніміть скребковий ніж (12) з монтажної точки (3).

• Встановіть шайбу (8).

• Затягніть гвинт з внутрішнім шестигранником (7) торцевим ключем (5).

• Щоб ввімкнути інструмент, пересуньте вимикач (1) вперед.

• Щоб вимкнути інструмент, пересуньте вимикач (1) назад.

Коліщатко регулювання швидкості використовується для налаштування швидкості. Коліщатко регулювання швидкості можна встановити в 6 позицій. Ідеальна швидкість залежить від завдання і від матеріалу, що обробляється. Забороняєтьсявстановлювати швидкістьпідчасроботи.124

• Оберніть коліщатко регулювання швидкості (2) у необхідне положення.

• Затисніть заготовку. Використовуйте затискач для малих заготовок.

• Накресліть лінію, щоб визначити напрям спрямування комплектуючої.

• Завжди тримайте прилад за ручку.

• Ввімкніть інструмент.

• Дочекайтесь, поки інструмент набере повних обертів.

• Помість комплектуючу на заготовку.

• Повільно рухайте інструмент вздовж накресленої лінії, міцно притискаючи комплектуючу до заготовки.

• Не тисніть на інструмент занадто сильно. Дайте інструменту виконати роботу.

• Вимкніть інструмент і, перед тим як покласти його, дочекайтесь повної зупинки.

Передчищеннямйтехнічним обслуговуваннямзавждивимикайте інструменттавиймайтештепсельз

• Вентиляційні отвори мають бути вільними від бруду та пилу. Якщо необхідно, використовуйте м’яку вологу тканину для видалення бруду та пилу з вентиляційних

Зношені або ушкоджені комплектуючи необхідно негайно замінити. Використовуйтетількигостріта неушкодженікомплектуючи.

• Щоб зняти комплектуючу, дійте згідно інструкцій у відповідному розділі.

• Щоб встановити комплектуючу, дійте згідно інструкцій у відповідному розділі.

Необхідно регулярно перевіряти вугільні щітки. Якщо вони зносились, інструмент почне працювати стрибкоподібно. Використовуйтевугільніщітки правильноготипу.

• Зніміть державки вугільної щітки (13) за допомогою викрутки.

• Очистіть вугільні щітки.

• Якщо вони зносились, одночасно замініть обидві вугільні щітки.

• Встановіть державки вугільної щітки (13) за допомогою викрутки.

• Після встановлення нових вугільних щіток, дайте можливість інструменту попрацювати на холостих обертах протягом 15 хвилин.

Консультація відносно термінів у доданій

Продукт,комплектуючітапакувальні матеріалинеобхідновідсортуватидля екологічнонешкідливоїпереробки.

Забороняється викидати електроінструменти у побутові відходи. Відповідно до Директиви ЄС 2012/19/EU про відходи електричного і електронного обладнання і її застосуванню до національних законів, електроінструменти, що не підлягають подальшому використанню, необхідно збирати окремо і утилізувати шляхом екологічно нешкідливої переробки. Продукт та посібник користувача можуть змінюватися. Технічні характеристики можуть змінюватися без додаткового попередження.125

ою власну відповідальність заявляємо, що дане обладнання відповідає наступним стандартам і нормативам: задовольняє вимоги Директиви 2011/65/ ЄС Європейського Парламенту та Ради від 8 червня 2011 року на обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні. (EL) Δηλώνουμε υπεύθυνα ότι το προϊόν αυτό συμφωνεί και τηρεί τους παρακάτω κανονισμούς και πρότυπα: συμμορφώνεται με την Οδηγία 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 8ης Ιουνίου 2011 για τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. (BG)
