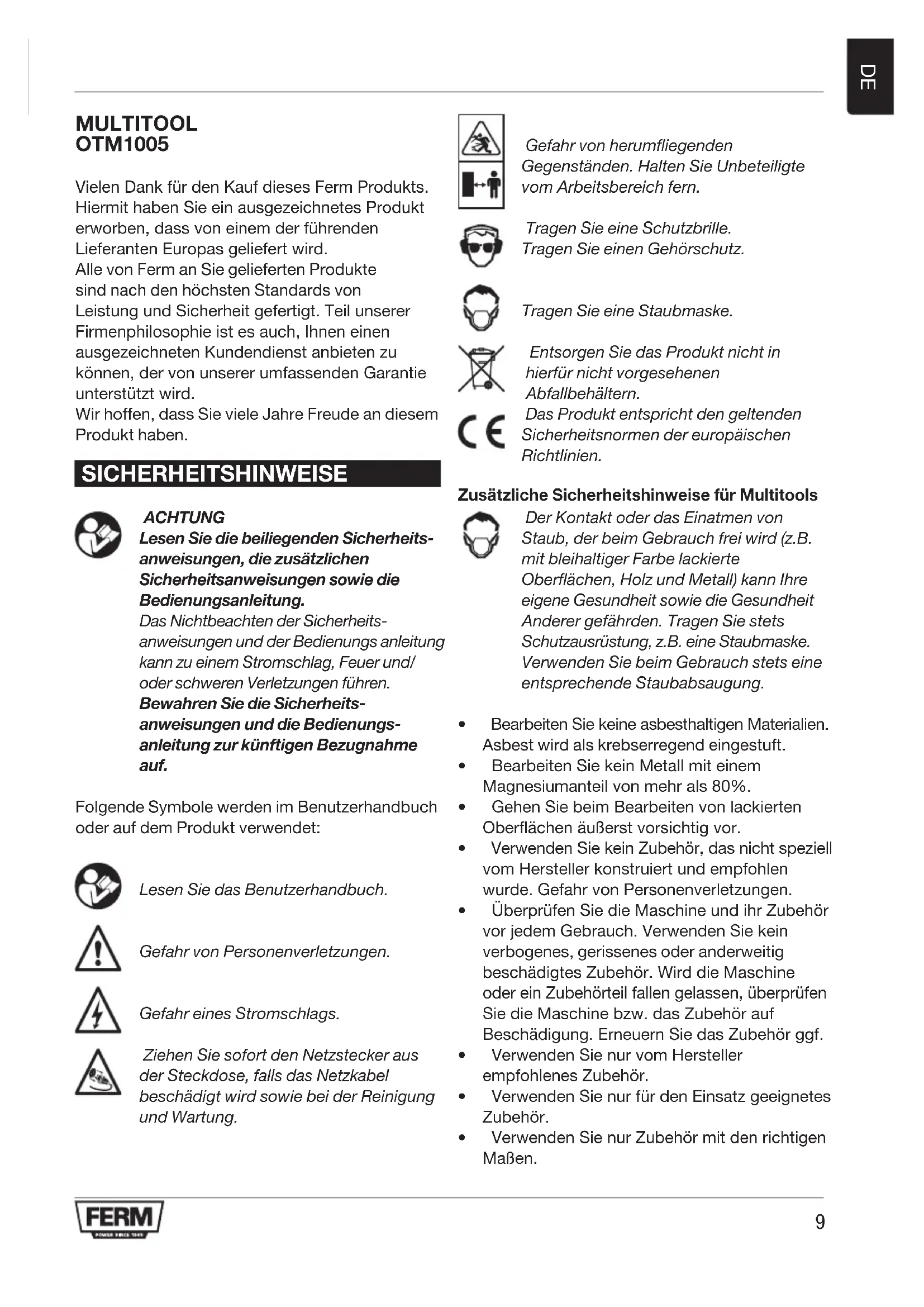

BEDIENUNGSANLEITUNG OTM1005 Ferm
Vielen Dank für den Kauf theses Ferm Produktions. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas gefeliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den hochsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ohnen einen ausgezeichneten Kundendienst anbieten zu küssen, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie weitere Jahre Freude an diesen Produkt haben.
SICHERHEITSHINWEISE
ACHTUNG
Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung.
Das Nichtbeachten der Sicherheitsanweisungen und der Bedienungs anleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs-anleitung zur künftigen Bezugnahme auf.
Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:
Lesen Sie das Benutzerhandbuch.
Gefahr von Personenverletzungen.
Gefahr eines Stromschlags.
Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschadigt wird sowie bei der Reinigung und Wartung.
Gefahr von herumfliegenden Gegenständen. Halten Sie Unbeteiligte vom Arbeitsbereich fern.
Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehorschutz.
Tragen Sie eine Staubmaske.
Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern.
Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.
Der Kontakt oder das Einatmen von Staub, der beim Gebrauch frei wird (z.B. mit bleihaltiger Farbe lackierte Oberflächen, Holz und Metall) kann ihre eigene Gesundheit sowie die Gesundheit Anderer gefährden. Tragen Sie stets Schutzausrüstung, z.B. eine Staubmaske. Verwenden Sie beim Gebrauch stets eine entsprechende Staubabsaugung.
- Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebserregend eingestuft.
- Bearbeiten Sie kein Metall mit einem Magnesiumanteil von mehr als 80% .
- Gehen Sie beim Bearbeiten von lackierten Oberflächen außerst vorsichtig vor.
- Verwenden Sie kein Zubehör, das nicht speziell vom Hersteller konstruiert und empfohlen wurde. Gefahr von Personenverletzungen.
- Überprüfen Sie die Maschine und ihr Zubehör vor jedem Gebrauch. Verwenden Sie kein verbogenes, gerissenes oder anderweitig beschädigtes Zubehör. Wirde die Maschine oder ein Zubehörteil fallen gelassen, überprüfen Sie die Maschine bzw. das Zubehör auf Beschädigung. Erneuern Sie das Zubehör ggf.
- Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
- Verwenden Sie nur für den Einsatz geeignetes Zubehor.
-
Verwenden Sie nur Zubehör mit den wichtigen Maßen.
-
Verwenden Sie kein Zubehör, bei dem flüssige Kühlmittel erforderlich sind. Gefahr eines Stromschlags.
- Vergewissern Sie sich, dass das Zubehör richtig angebracht ist. Verwenden Sie keine Adapter oder andere Hilfsmittel, um Zubehör mit einem anderen Spindeldurchmesser anzubRINGen.
- Vergewissern Sie sich, dass die maximale Geschwindigkeit des Zubehörs der maximalen Geschwindigkeit der Maschine entspricht bzw. diese überschreitet. Siehe Typenschild an der Maschine.
- Lassen Sie die Maschine nach dem Anbringendes Zubehörs in einem sicheren Bereich im Leerlauf laufen. Vibriert die Maschine stark, schalten Sie sie sofort aus,ziehen Sie den Netzstecker aus der Steckdose und versuchen Sie,das Problem zu beheben.
- Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.
- Tragen Sie eine Schutzbrille. Tragen Sie einen Gehorschutz. Tragen Sie eine Staubmaske. Verwenden Sie ggf. weitere Schutzmittel wie beispelse Schutzhandschuhe, Sicherheitsschuhe, usw. Gefahr von Personenverletzungen.
- Halten Sie Unbeteiligte vom Arbeitsbereich fern. Vergewissern Sie sich, dassSAMTliche Personen im Arbeitsbereich Schutzausrüstung trag. Gefahr von Personenverletzungen.
- Halten Sie das Netzkabel von dem sich drehenden Zubehör fern. Berührt das Netzkabel das sich drehende Zubehör, können ihre Höhe oder Arme damit in Kontakt geraten. Gefahr von Personenverletzungen.
- Halten Sie die Maschine an den isolierten Griffflächen, falls die Gefahr besteht, dass das Zubehör versteckte Leitungen oder das Netzkabel berühren können. Falls das Zubehör einen spannungsführenden Draht berührt, können die freiiegenden Metallteile der Maschine ebenfalls spannungsführend werden. Gefahr eines Stromschlags.
- Verwenden Sie die Maschine nicht, während Sie sie an Ihrer Seite,tragen.Gefahr von Personenverletzungen.
- Verwenden Sie die Maschine nicht in der Höhe von brennbaren Materialien. Brandgefahr.
Seien Sie sich darüber im Klaren, dass das Zubehör nach dem Abschalten der Maschine
noch etwas nachläuft. Versuchen Sie nicht, das Zubehör selbst zum Stillstand zubekommen.
- Legen Sie die Maschine niemals auf einem Tisch oder einer Werkbank ab, bevor sie nicht abgeschaltet wurde.
- Reinigen Sie regelmäßige die Belüftungsschitze. Gefahr eines Stromschlags.
Elektrische Sicherheit
Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.
- Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
- Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine geeignet sind und eine Mindestaderstände von 1.5mm^2 haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.
TECHNISCHE DATEN OTM1005
NetzspannungV~230
NetzfrequenzHz50
LeistungsaufnahmeW280
Leerlaufgeschwindigkeitmin-111.000-20.000
Gewichtkg1,5
LARM UND VIBRATIONEN OTM1005
Schalldruck(Lpa)dB(A)85
Schalleistung(Lwa)dB(A)96
Unsicherheitsfaktor(K)dB(A)3
Vibrationen (Schleifen auf Holz) m/s²4,2
Vibrationen (Sagen in Holz) m/s27,3
Vibrationen (Schaben in Holz) m/s28,1
Vibrationen (Sagen in Stahl) m/s25,6
Unsicherheitsfaktor(K) m/s 21,5
Tragen Sie einen Gehorschutz.
Vibrationsstufe
Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und
als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke
- die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen
- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringn
Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf
BESCHREIBUNG (ABB.A)
Ihr Multitool wurde für leichte Schleifarheiten, zum Sagen und Schaben konstruiert.
- Ein-/Aus-Schalter
- Geschwindigkeitsinstellrad
- Befestigungspunkt für Zubehör
- Griff
- Inbusschlüssel
- Inbusschlüsselhalter
- Kohlebürstenhalter
MONTAGE
Schalten Sie die Maschine vor der Montage aus undziehen Sie den Netzstecker aus der Steckdose.
Anbringen und Entfernen des Schleiftellers und des Schleifpapiers (Abb. B)
Für Schleifarbeiten müssen der Schleifteller und das Schleifpapier verwendet werden.
Anbringen
- Legen Sie die Maschine mit dem Befestigungspunkt (3) nach oben weisend auf einen Tisch.
- Losen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5).
-
Bringen Sie den Schleifteller (9) am Befestigungspunkt (3) an.
-
Ziehen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5) an.
-
Bringen Sie das Schleifpapier (10) mit der erforderlichen Körnung auf dem Schleifteller (9) an. Vergewissern Sie sich, dass die Perforation im Schleifpapier (10) mit der Perforation auf dem Schleifteller (9) übereinstimmt.
-
Verwenden Sie grobes Schleifpapier (Körnung 50), um raue unebene Oberflächen zu schleifen.
- Verwenden Sie mittleres Schleifpapier (Körnung 80), um die verbliebenen Kratzer vom groben Schleifpapier zu beseitigen.
- Verwenden Sie feines Schleifpapier (Körnung 120), um die Oberflächenbearbeitung abzuschreiben.
Entfernen
- Legen Sie die Maschine mit dem Befestigungspunkt (3) nach oben weisend auf einen Tisch.
- Entfernen Sie das Schleifpapier (10) vom Schleifteller (9).
- Losen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5).
- Entfernen Sie den Schleifteller (9) vom Befestigungspunkt (3).
- Ziehen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5) an.
Montage der Staubabsaugvorrichtung (fig C1 + C2)
Die Staubabsaugvorrichtung kann verwendet werden, um das Gerät beim Schleifen an einen Staubsauger anzuschreiben. Dadurch wird der Staub abgesaugt und Ihr Arbeitsbereich bleibt sauberer.
der Staubabsaugadapter darf nur in Kombination mit dem Schleifteller (9) verwendet werden.
Montage des Staubabsaugadapters:
- Falls noch nicht geschehen, entfernen Sie das Zubehör von der Maschinenspindel (3).
- Montieren Sie die Teile für die Staubabsaugung (15A to 15D) wie in (Fig. C1 and C2) gezeigt.
- Lassen Sie den Adapter an der Maschinenspindel einrasten, damit er fest sitzt, und stellen Sie darauf sicher, dass die
hinteren Laschen (15C) in den Öffnungen am Maschinengehäuse eingerastet sind.
- Setzen Sie den Filzring (15E) so zwischen Schleifteller und Adapter ein, dass eine gute Abdichtung gewährleistet ist, und montieren Sie den Schleifteller wie im vorherigen Kapitel beschreiben.
SchlieBen Sie einen Staubsauger am Adapterende an (15D).
Anbringen und Entfernen des Sägeblatts (Abb. B)
Für Sägeinsätze muss das Sägeblatt verwendet werden.
Anbringen
- Legen Sie die Maschine mit dem Befestigungspunkt (3) nach oben weisend auf einen Tisch.
- Losen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5).
Entfernen Sie das Abstandsstück (8).
- Bringen Sie das Sägeblatt (11) am Befestigungspunkt (3) an.
- Bringen Sie das Abstandssstück (8) an.
- Ziehen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5) an.
Entfernen
- Legen Sie die Maschine mit dem Befestigungspunkt (3) nach oben weisend auf einen Tisch.
- Losen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5).
Entfernen Sie das Abstandsstück (8).
- Entfernen Sie das Sageblatt (11) vom Befestigungspunkt (3).
- Bringen Sie das Abstandssstück (8) an.
- Ziehen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5) an.
Anbringen und Entfernen des Schabers (Abb. B)
Für Schabeinsätze muss der Schaber verwendet werden.
Anbringen
- Legen Sie die Maschine mit dem Befestigungspunkt (3) nach oben weisend auf einen Tisch.
- Lösen Sie die Inbusschraube (7) mit dem
Inbusschlüssel (5).
Entfernen Sie das Abstandsstück (8).
- Bringen Sie den Schaber (12) am Befestigungspunkt (3) an.
- Bringen Sie das Abstandsstück (8) an.
- Ziehen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5) an.
Entfernen
- Legen Sie die Maschine mit dem Befestigungspunkt (3) nach oben weisend auf einen Tisch.
- Losen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5).
Entfernen Sie das Abstandsstück (8).
- Entfernen Sie den Schaber (12) vom Befestigungspunkt (3).
- Bringen Sie das Abstandssstück (8) an.
- Ziehen Sie die Inbusschraube (7) mit dem Inbusschlüssel (5) an.
GEBRAUCH
Ein- und Ausschalten (Abb. A)
Um die Maschine einzuschalten, schieben Sie den Ein-/Aus-Schalter (1) nach vorne.
Um die Maschine auszuschalten, schiben Sie den Ein-/Aus-Schalter (1) nach hinten.
Einstellung der Geschwindigkeit (Abb. A)
Das Geschwindigkeitseinstellrad wird zur Einstellung der Geschwindigkeit verwendet. Das Geschwindigkeitseinstellrad kann auf 6 Positionen eingestellt werden. Die ideale Geschwindigkeit hangt vom Einsatz sowie vonden zu bearbeitenden Material ab.
Stellen Sie die Geschwindigkeit nicht während des Gebrauchs ein.
- Drehen Sie das Geschwindigkeitseinstellrad (2) auf die erforderliche Position.
Ratschlage für optimale Arbeitsergebnisse
- Spannen Sie das Werkstück ein. Verwenden Sie für keine Werkstücke eine Spannvorrichtung.
-
Zeichnen Sie eine Linie, um die Richtung vorzugeben, in der das Zubehör geführt wird.
-
Halten Sie die Maschine sicher am Griff fest.
Schalten Sie die Maschine ein.
Warten Sie, bis die Maschine ihre volle Geschwindigkeit erreicht hat.
- Setzen Sie das Zubehör auf das Werkstück.
- Bewegen Sie die Maschine langsam die vorgezeichnete Linie entlang, wobei Sie das Zubehör fest gegen das Werkstück drücken.
- Üben Sie nicht zu viel Druck auf die Maschine aus. Lassen Sie die Maschine die Arbeit verrichten.
- Schalten Sie die Maschine aus und warten Sie, bis sie vollkommen zum Stillstand gekommen ist, bevor Sie sie ablegen.
Verwenden Sie nur den richtigen Typ Kohlebürsten.
- Entfernen Sie die Kohlebürstenhalter (13) mit einem Schraubendreher.
Reinigen Sie die Kohlebürsten.
- Erneumann Sie beide Kohlebürsten zur gleichen Zeit, wenn diese verschlissen sind.
- Bringen Sie die Kohlebürstenhalter (13) mit einem Schraubendreher an.
- Lassen Sie die Maschine nach dem Anbringenden neuen Kohlebürsten 15 Minuten im Leerlauf laufen.
REINIGUNG UND WARTUNG
Schalten Sie die Maschine vor der Reinigung und Wartung immer aus undziehen Sie den Netzstecker aus der Steckdose.
- Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.
- Halten Sie die Belülfungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den Belülfungsschlitzen zu entfernen.
Erneuerung des Zubehörs (Abb. B)
Verschlissenes oder beschädigtes Zubehör muss unverzüglich erneuert werden.
Verwenden Sie ausschließlich scharfas und unbeschädigtes Zubehör.
Um das Zubehör zu entfern, gehen Sie wie im entsprechenden Abschnitt beschreiben vor.
Um das Zubehör anzubruingen, gehen Sie wie im entsprechenden Abschnitt beschreiben vor.
Überprüfung und Erneuerung der Kohlebürsten
Abb. A + D
Die Kohlebürsten müssen regelmäßig kontrolliert werden. Sind die Kohlebürsten verschlissen, beginnt die Maschine, unrund zu laufen.
GARANTIE
Schlagen Sie in den beigefugten Garantiebedingungen nach.
UMWELT
Entsorgung
Das Produkt, sein Zubehör sowie die Verpackung müssen für ein umweltfreundliches Recycling getrennt entsorgt werden.
Nur für EG-Länder
Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden.
Das Produkt und das Benutzerhandbuch konnen geändert werden. Die technischen Daten konnen ohne Vorankündigung geändert werden.
