INSTRUKCJA OBSŁUGI OTM1005 Ferm

OTM1005 DziękujemyzazakupurządzeniafirmyFerm. WtensposóbnabyliPaństwoznakomity produkt,opracowanyprzezjednegozczołowych dostawców w Europie. Wszystkie produkty sprzedawaneprzezfirmęFermsąprodukowane zgodnieznajwyższymistandardamiwydajności ibezpieczeństwa.Wramachnaszejfilozofii oferujemyrównieżznakomityserwisklienta,oparty nawszechstronnejgwarancji.Mamynadzieję, żeurządzeniebędziePaństwudoskonalesłużyć przez wiele lat.

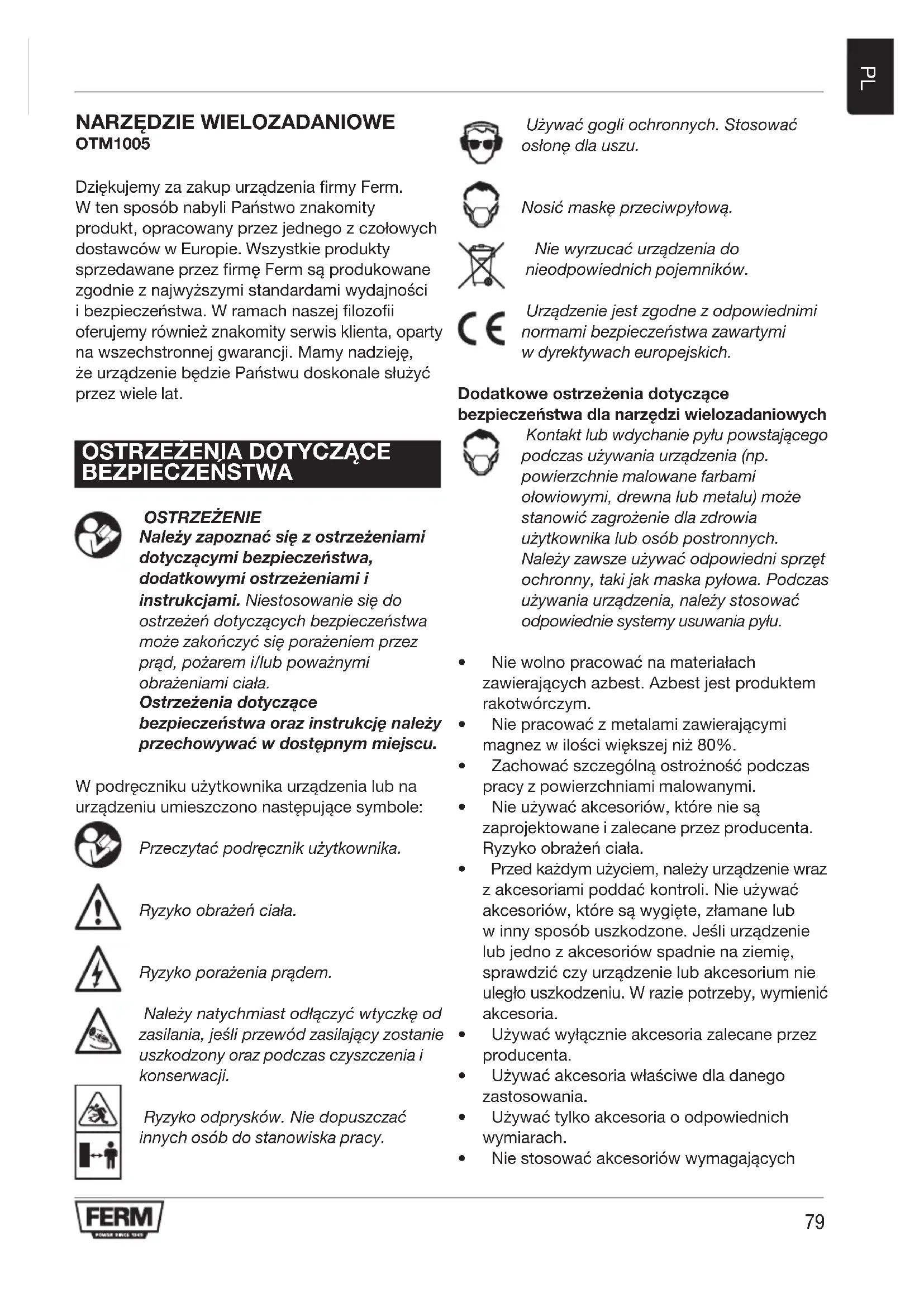

OSTRZEŻENIE Należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, dodatkowymi ostrzeżeniami i instrukcjami. Niestosowaniesiędo ostrzeżeńdotyczącychbezpieczeństwa możezakończyćsięporażeniemprzez prąd,pożaremi/lubpoważnymi obrażeniamiciała. Ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję należy przechowywać w dostępnym miejscu. Wpodręcznikuużytkownikaurządzenialubna urządzeniuumieszczononastępującesymbole: Przeczytaćpodręcznikużytkownika. Ryzykoobrażeńciała. Ryzykoporażeniaprądem. Należynatychmiastodłączyćwtyczkęod zasilania,jeśliprzewódzasilającyzostanie uszkodzony oraz podczas czyszczenia i konserwacji. Ryzykoodprysków.Niedopuszczać innych osób do stanowiska pracy. Używaćgogliochronnych.Stosować osłonędlauszu. Nosićmaskęprzeciwpyłową. Niewyrzucaćurządzeniado nieodpowiednich pojemników. Urządzeniejestzgodnezodpowiednimi normamibezpieczeństwazawartymi w dyrektywach europejskich.

Kontaktlubwdychaniepyłupowstającego podczasużywaniaurządzenia(np. powierzchnie malowane farbami ołowiowymi,drewnalubmetalu)może stanowićzagrożeniedlazdrowia użytkownikalubosóbpostronnych. Należyzawszeużywaćodpowiednisprzęt ochronny,takijakmaskapyłowa.Podczas używaniaurządzenia,należystosować odpowiedniesystemyusuwaniapyłu.

• Niewolnopracowaćnamateriałach zawierającychazbest.Azbestjestproduktem rakotwórczym.

• Niepracowaćzmetalamizawierającymi magnezwilościwiększejniż80%.

• Zachowaćszczególnąostrożnośćpodczas pracy z powierzchniami malowanymi.

• Nieużywaćakcesoriów,któreniesą zaprojektowane i zalecane przez producenta. Ryzykoobrażeńciała.

• Przedkażdymużyciem,należyurządzeniewraz zakcesoriamipoddaćkontroli.Nieużywać akcesoriów,któresąwygięte,złamanelub winnysposóbuszkodzone.Jeśliurządzenie lubjednozakcesoriówspadnienaziemię, sprawdzićczyurządzenielubakcesoriumnie uległouszkodzeniu.Wraziepotrzeby,wymienić akcesoria.

• Używaćwyłącznieakcesoriazalecaneprzez producenta.

• Używaćakcesoriawłaściwedladanego zastosowania.

• Używaćtylkoakcesoriaoodpowiednich wymiarach.

• Niestosowaćakcesoriówwymagających80

chłodzeniacieczą.Ryzykoporażeniaprądem.

• Upewnićsię,czyakcesoriasąprawidłowo zamontowane.Nieużywaćadapterówlub innychurządzeńpomocniczychdomontowania akcesoriówoinnejśrednicywrzeciona.

• Upewnićsię,czymaksymalnaprędkość akcesoriumjestwiększalubtakasamajak maksymalnaprędkośćurządzenia.Zapoznać sięztabliczkąznamionowąurządzenia.

• Pozamontowaniuakcesoriówpozwolić urządzeniupopracowaćbezobciążeniaw bezpiecznymobszarze.Jeśliurządzeniesilnie wibruje,natychmiastjewyłączyć,odłączyćod zasilaniaispróbowaćrozwiązaćproblem.

• Upewnićsię,czyobrabianyprzedmiotjest właściwiepodtrzymywanylubzamocowany.

• Używaćgogliochronnych.Stosowaćosłonę dlauszu.Nosićmaskęprzeciwpyłową.Wrazie potrzeby,używaćśrodkiochronne,takiejak rękawiceochronne,obuwieochronne,etc. Ryzykoobrażeńciała.

• Niedopuszczaćosóbpostronnychdo stanowiskapracy.Upewnićsię,czywszystkie osobywobszarzepracyużywająsprzęt ochronny.Ryzykoobrażeńciała.

• Utrzymywaćprzewodyzasilającezdalaod obracającegosięakcesorium.Jeśliprzewód zasilającydotknieobracającesięakcesorium, ręcemogąwejśćwkontaktzakcesorium. Ryzykoobrażeńciała.

• Przytrzymywaćurządzeniezaizolowane powierzchnieuchwytu,gdyżakcesoriummoże naruszyćukryteprzewodylubkablesieci elektrycznej.Jeśliakcesoriumzetkniesięz przewodemelektrycznymznajdującymsiępod napięciem,metaloweczęściurządzeniamogą równieżznajdowaćsiępodnapięciem.Ryzyko porażeniaprądem.

• Nieużywaćurządzenia,podczasprzenoszenia zmiejscanamiejsce.Ryzykoobrażeńciała.

• Nieużywaćurządzeniawpobliżumateriałów łatwopalnych.Ryzykopożaru.

• Należypamiętać,żeakcesoriumobracasię przezpewienczaspowyłączeniuurządzenia. Niepróbowaćsamodzielniezatrzymywać obracającegosięakcesorium.

• Nigdyniekłaśćurządzenianastoleczy pulpicieprzedjegowyłączeniem.

• Regularnieczyścićotworywentylacyjne. Ryzykoporażeniaprądem. Bezpieczeństwo elektryczne Zawszesprawdzać,czynapięciewsieci odpowiadanapięciunatabliczce znamionowejurządzenia.

• Nieużywaćurządzenia,jeśliprzewódzasilający lub wtyczka jest uszkodzona.

• Używaćwyłącznietakichprzedłużaczy,które sąodpowiedniedlamocyznamionowej urządzenia,ośrednicyminimum1,5mm

. W przypadkuużywaniaprzedłużaczanaszpuli, całkowicierozwinąćprzewód. DAnE TECHnICZnE oTm1005 Napięcie w sieci V~ 230 Częstotliwość w sieci Hz 50 Moc wejściowa W 280 Prędkość bez obciążenia min-1 11.000 - 20.000 Ciężar kg 1,5 hAŁAS I WIBRACJE oTm1005 Ciśnienie dźwięku (Lpa) dB(A) 85 Moc akustyczna (Lwa) dB(A) 96 Niepewność (K) dB(A) 3 Wibracje (szlifowanie drewna) m/s

4,2 Wibracje (piłowanie drewna) m/s

7,3 Wibracje (skrobanie drewna) m/s

8,1 Wibracje (piłowanie stali) m/s

5,6 Niepewność (K) m/s

1,5 Stosowaćosłonędlauszu. Poziom wibracji Poziomemisjiwibracjipodanynakońcutej instrukcjizostałzmierzonyzgodnieztestem standaryzowanympodanymwEN60745;może służyćdoporównaniajednegonarzędziazinnym ijakoocenawstępnanarażenianawibracjew trakcieużywanianarzędziadowymienionychzadań - używanienarzędziadoinnychzadań,lubz innymialboźleutrzymanymiakcesoriami, możeznaczącozwiększyćpoziomnarażenia - przypadki,kiedynarzędziejestwyłączone lub jest czynne, ale aktualnie nie wykonuje zadania,mogąznaczącozmniejszyćpoziom narażenia Należychronićsięprzedskutkamiwibracji przezkonserwacjęnarzędziaijegoakcesoriów, zakładanierękawiciwłaściwąorganizacjępracy81

OPIS (ryS. A) Narzędziewielozadaniowezostało zaprojektowane do lekkiego szlifowania, piłowaniaorazskrobania.

1. Przełącznikwł./wył.

2. Pokrętłoregulacjiprędkości

3. Punktmocowaniadlaakcesorium

6. Uchwytkluczaimbusowego

13.Pojemniknaszczotkęwęglową

Przedmontażemnależyzawszewyłączyć urządzenieiodłączyćodsiecizasilającej.

Podkładkaszlifującaorazpapierściernynależy używaćdozastosowańwymagającychszlifowania.

• Umieścićurządzenienastolezpunktem mocowania(3)skierowanymwgórę.

• Poluzowaćśrubyimbusowe(7)zapomocą kluczaimbusowego(5).

• Zamontowaćpodkładkęszlifującą(9)dopunktu mocowania(3).

• Dokręcićśrubyimbusowe(7)zapomocą kluczaimbusowego(5).

• Założyćpapierścierny(10)oodpowiednim rozmiarzeziarnanapodkładkęszlifującą (9).Upewnićsię,czyperforacjanapapierze ściernym(10)odpowiadaperforacjina podkładceszlifującej(9). - Używaćgruboziarnistypapierścierny (ziarno50)doszlifowaniachropowatych, nierównych powierzchni. - Używaćśrednioziarnistypapierścierny (ziarno80)dousuwaniazadrapańspowodo- wanychgruboziarnistympapieremściernym. - Używaćdelikatnypapierścierny(ziarno120) dowykańczaniapowierzchni. Zdejmowanie

• Umieścićurządzenienastolezpunktem mocowania(3)skierowanymwgórę.

• Zdjąćpapierścierny(10)zpodkładkiszlifującej (9).

• Poluzowaćśrubyimbusowe(7)zapomocą kluczaimbusowego(5).

• Zdjąćpodkładkęszlifującą(9)zpunktu mocowania(3).

• Dokręcićśrubyimbusowe(7)zapomocąklucza imbusowego(5).

Zestawudoodpylaniamożnaużywaćdo podłączaniamaszynydoodkurzaczapodczas szlifowania.Pyłbędzieodprowadzany,amiejsce pracy pozostanie czystsze. adapteradoodpylaniamożnaużywać wyłączniewpołączeniuztarcządo szlifowania (9). Abyzainstalowaćadapterdoodpylania:

• Jeśliniezrobionotegowcześniej,odłączyć akcesoriaodwrzecionamaszyny(3).

• Zmontowaćczęścidoodpylania(15Ato15D) zgodniez(Fig.C1andC2)

• Wcisnąćadapternawrzecionomaszyny,aby dobrzegozamocować,dopilnowując,aby tylnepalce(15C)zatrzasnęłysięwszczelinach na obudowie maszyny.

• Umieścićfilcowypierścień(15E)między tarcząaadapterem,abyzapewnićdobre uszczelnienie,anastępniezmontować tarczędoszlifowaniazgodniezopisemw poprzednim rozdziale.

• Podłączyćodkurzaczdokońcówkiadaptera (15D).

Ostrzetnącenależyużywaćdozastosowań wymagającychcięcia.

• Umieścićurządzenienastolezpunktem mocowania(3)skierowanymwgórę.

• Poluzowaćśrubyimbusowe(7)zapomocą kluczaimbusowego(5).

• Zamontowaćostrzetnące(11)dopunktu mocowania(3).

• Zamontowaćodstępnik(8).

• Dokręcićśrubyimbusowe(7)zapomocąklucza imbusowego(5).82

• Umieścićurządzenienastolezpunktem mocowania(3)skierowanymwgórę.

• Poluzowaćśrubyimbusowe(7)zapomocą kluczaimbusowego(5).

• Zdjąćostrzetnące(11)zpunktumocowania(3).

• Zamontowaćodstępnik(8).

• Dokręcićśrubyimbusowe(7)zapomocąklucza imbusowego(5).

Skrobaknależyużywaćdozastosowań wymagającychskrobania.

• Umieścićurządzenienastolezpunktem mocowania(3)skierowanymwgórę.

• Poluzowaćśrubyimbusowe(7)zapomocą kluczaimbusowego(5).

• Zamontowaćskrobak(12)dopunktu mocowania(3).

• Zamontowaćodstępnik(8).

• Dokręcićśrubyimbusowe(7)zapomocąklucza imbusowego(5). Zdejmowanie

• Umieścićurządzenienastolezpunktem mocowania(3)skierowanymwgórę.

• Poluzowaćśrubyimbusowe(7)zapomocą kluczaimbusowego(5).

• Zdjąćskrobak(12)zpunktumocowania(3).

• Zamontowaćodstępnik(8).

• Dokręcićśrubyimbusowe(7)zapomocąklucza imbusowego(5).

• Abywłączyćurządzenie,przesunąćprzełącznik wł./wył.(1)doprzodu.

• Abywyłączyćurządzenie,przesunąćprzełącznik wł./wył.(1)dotyłu.

Doustawianiaprędkościsłużypokrętłoregulacji prędkości.Pokrętłoregulacjiprędkościmoże byćustawianew6pozycjach.Idealnaprędkość zależyodrodzajuzastosowaniaorazod obrabianegomateriału. Nienależyustawiaćprędkościpodczas pracyurządzenia.

• Przekręcićpokrętłoregulacjiprędkości(2)w wymaganąpozycję. Wskazówki dla optymalnej pracy

• Zacisnąćobrabianyprzedmiot.Wprzypadku małychprzedmiotów,używaćzaciski.

• Narysowaćlinięokreślającąkierunek akcesorium.

• Mocnotrzymaćurządzeniezauchwyt.

• Odczekać,ażnabierzeonopełnejprędkości.

• Umieścićakcesoriumwprzedmiocie.

• Powoliprzesunąćurządzeniewzdłuż narysowanejlinii,mocnodociskającakcesorium do obrabianego przedmiotu.

• Niestosowaćnadmiernegonaciskuna urządzenie.Wykonaćpracę.

• Wyłączyćurządzenieizaczekaćdojegopełnego zatrzymaniaprzedodłożeniemnabok.

CZYSZCZENIE I KONSERWACJA

Przedczyszczeniemikonserwacjąnależy zawszewyłączyćurządzenie iodłączyćodsiecizasilającej.

• Regularnieczyścićobudowęzapomocą miękkiejszmatki.

• Usuwaćpyłizanieczyszczeniazotworów wentylacyjnych.Wraziekoniecznościużyć miękkiej,wilgotnejszmatkidousunięciapyłui zanieczyszczeńzotworówwentylacyjnych. Wymiana akcesoriów (rys. B) Zużytelubuszkodzoneakcesorianależy bezzwłoczniewymieniać. Należyużywaćwyłącznieostrei nieuszkodzone akcesoria.

• Abyzdjąćakcesorium,postępowaćwsposób opisany w odpowiednim rozdziale.

• Abyzamontowaćakcesorium,postępowaćw sposób opisany w odpowiednim rozdziale.83

Sprawdzanie i wymiana szczotek węglowych Rys. A + D Szczotkiwęglowemusząbyćregularnie sprawdzane.Jeślidojdziedoichzużycia, urządzeniebędziepracowaćnierównomiernie. Należyużywaćwyłącznieodpowiedniego typuszczotekwęglowych.

• Usunąćuchwytyszczotekwęglowych(13)za pomocąśrubokręta.

• Wyczyścićszczotkiwęglowe.

• Wraziezużycia,wymienićobieszczotki równocześnie.

• Zamontowaćuchwytyszczotekwęglowych (13)zapomocąśrubokręta.

• Pozamontowaniunowychszczotek pozostawićwłączoneurządzeniebez obciążeniana15minut. Usterki Maszynęnależyregularniesprawdzaćpodkątem następującychusterekinaprawiaćjąwrazie potrzeby.

• Uszkodzenieprzewoduzasilania.

• Zepsutyzespołuwłącznika(spustowego).

• Uszkodzoneczęściruchome. GWARANCJA Należyzapoznaćsięzdołączonymiwarunkami gwarancji. ŚRODOWISKO Utylizacja Produkt,akcesoriaiopakowanienależy przekazaćdoprzyjaznegośrodowisku recyklingu. Tylko dla krajów Komisji Europejskiej Niewolnowyrzucaćelektronarzędzidodomowych śmietników.ZgodniezDyrektywąEuropejską nr2012/19/EUdotyczącąUtylizacjiWyposażenia ElektrycznegoiElektronicznegoijejwdrożeniem wkrajoweprawo,nieużywaneelektronarzędzia należygromadzićoddzielnieiutylizowaćwsposób przyjaznydlaśrodowiska. Produktipodręcznikużytkownikamożeulec zmianom.Danetechnicznemogąuleczmianie bezobowiązkupowiadamianiaużytkownika.84
