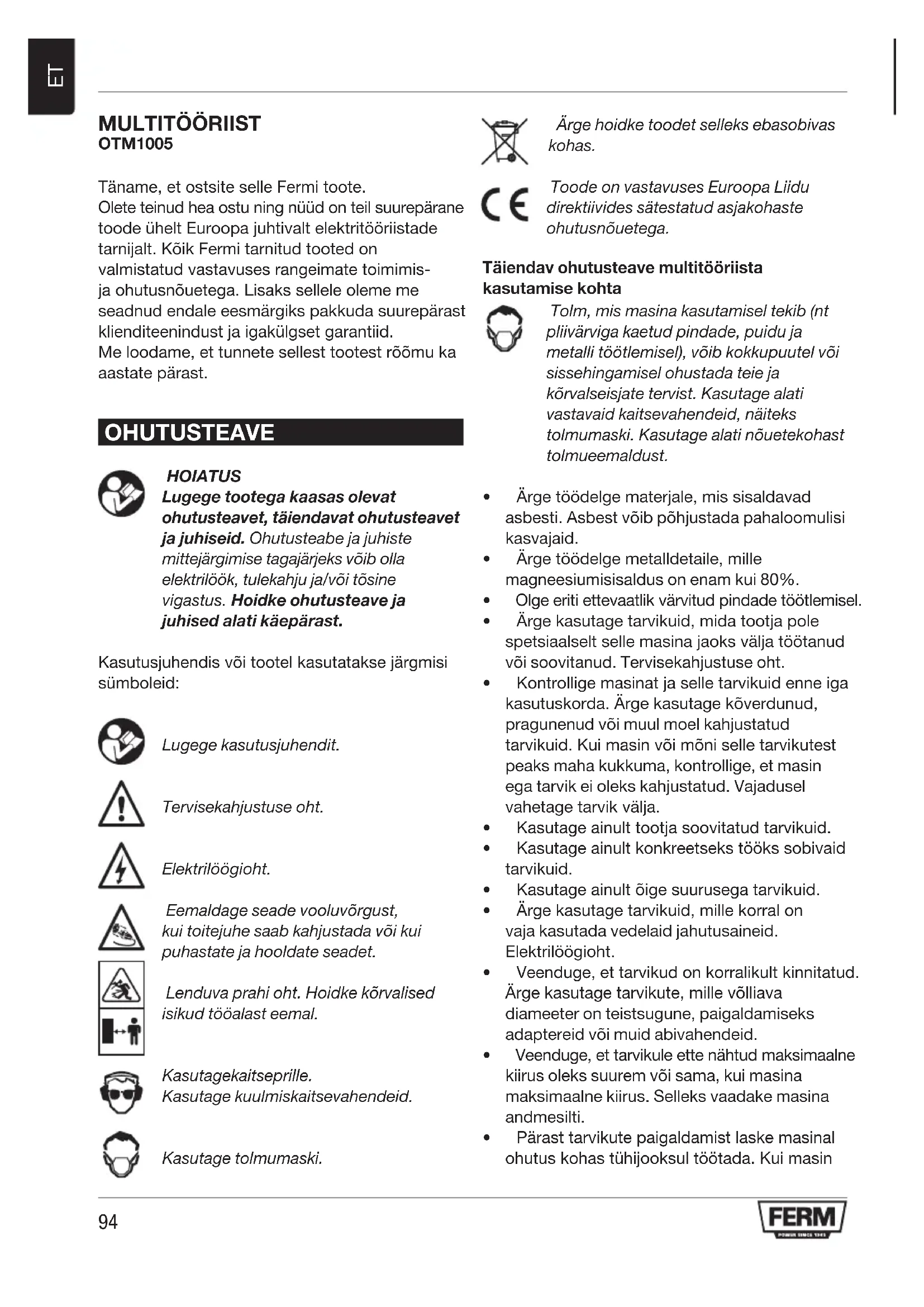

MULTITÖÖRIIST OTM1005 Täname,etostsiteselleFermitoote. Oleteteinudheaostuningnüüdonteilsuurepärane toodeüheltEuroopajuhtivaltelektritööriistade tarnijalt.KõikFermitarnitudtootedon valmistatudvastavusesrangeimatetoimimis- jaohutusnõuetega.Lisaksselleleolememe seadnudendaleeesmärgikspakkudasuurepärast klienditeenindustjaigakülgsetgarantiid. Meloodame,ettunnetesellesttootestrõõmuka aastatepärast. OHUTUSTEAVE HOIATUS Lugege tootega kaasas olevat ohutusteavet, täiendavat ohutusteavet ja juhiseid. Ohutusteabe ja juhiste mittejärgimise tagajärjeks võib olla elektrilöök, tulekahju ja/või tõsine vigastus. Hoidke ohutusteave ja juhised alati käepärast. Kasutusjuhendisvõitootelkasutataksejärgmisi sümboleid: Lugege kasutusjuhendit. Tervisekahjustuse oht. Elektrilöögioht. Eemaldage seade vooluvõrgust, kui toitejuhe saab kahjustada või kui puhastate ja hooldate seadet. Lenduva prahi oht. Hoidke kõrvalised isikud tööalast eemal. Kasutage kaitseprille. Kasutage kuulmiskaitsevahendeid. Kasutage tolmumaski. Ärge hoidke toodet selleks ebasobivas kohas. Toode on vastavuses Euroopa Liidu direktiivides sätestatud asjakohaste ohutusnõuetega. Täiendav ohutusteave multitööriista kasutamise kohta Tolm, mis masina kasutamisel tekib (nt pliivärviga kaetud pindade, puidu ja metalli töötlemisel), võib kokkupuutel või sissehingamisel ohustada teie ja kõrvalseisjate tervist. Kasutage alati vastavaid kaitsevahendeid, näiteks tolmumaski. Kasutage alati nõuetekohast tolmueemaldust.

• Ärgetöödelgematerjale,missisaldavad asbesti. Asbest võib põhjustada pahaloomulisi kasvajaid.

• Ärgetöödelgemetalldetaile,mille magneesiumisisaldus on enam kui 80%.

• Olgeeritiettevaatlikvärvitudpindadetöötlemisel.

• Ärgekasutagetarvikuid,midatootjapole spetsiaalseltsellemasinajaoksväljatöötanud või soovitanud. Tervisekahjustuse oht.

• Kontrolligemasinatjaselletarvikuidenneiga kasutuskorda.Ärgekasutagekõverdunud, pragunenud või muul moel kahjustatud tarvikuid.Kuimasinvõimõniselletarvikutest peaks maha kukkuma, kontrollige, et masin ega tarvik ei oleks kahjustatud. Vajadusel vahetagetarvikvälja.

• Kasutageainulttootjasoovitatudtarvikuid.

• Kasutageainultkonkreetsekstöökssobivaid tarvikuid.

• Kasutageainultõigesuurusegatarvikuid.

• Ärgekasutagetarvikuid,millekorralon vaja kasutada vedelaid jahutusaineid. Elektrilöögioht.

• Veenduge,ettarvikudonkorralikultkinnitatud. Ärgekasutagetarvikute,millevõlliava diameeter on teistsugune, paigaldamiseks adaptereid või muid abivahendeid.

• Veenduge,ettarvikuleettenähtudmaksimaalne kiirus oleks suurem või sama, kui masina maksimaalne kiirus. Selleks vaadake masina andmesilti.

• Pärasttarvikutepaigaldamistlaskemasinal ohutuskohastühijooksultöötada.Kuimasin95

vibreeribtugevalt,lülitageseekohevälja, eemaldage toitejuhe vooluvõrgust ning proovige probleemi lahendada.

• Veenduge,ettöödeldavdetailonkorralikult toestatud või kinnitatud.

• Kasutagekaitseprille.Kasutage kuulmiskaitsevahendeid.Kasutagetolmumaski. Vajadusel kasutage ka muid kaitsevahendeid, näitekskaitseprille,kaitsejalatseidjne. Tervisekahjustuse oht.

• Hoidkekõrvalisedisikudtööalasteemal. Veenduge, et kõik tööalas viibivad isikud kasutavad kaitsevahendeid. Tervisekahjustuse oht.

• Hoidketoitejuhepöörlevasttarvikusteemal. Kuitoitejuhepuutubvastupöörlevattarvikut, võivadteiekäedvõikäsivarredtarvikuga kokku puutuda. Tervisekahjustuse oht.

• Juhulkuionohtkahjustadatarvikugavarjatud juhtmeid või masina toitejuhet, hoidke kinni masinaisoleeritudkäepidemetest.Kuitarvik peaks puutuma vastu pingestatud juhet, võivad pinge alla sattuda ka masina metallist osad. Elektrilöögioht.

• Ärgepangemasinattööle,kuitehoiateseda enda kõrval. Tervisekahjustuse oht.

• Ärgekasutagemasinattuleohtlikematerjalide läheduses.Tuleoht.

• Olgeettevaatlik,sesttarvikpöörlebveel mõndaaegapärastmasinaväljalülitamist. Ärgeüritagepöörlevattarvikutisepeatada.

• Ärgekunagiasetagetöötavatmasinatlauale või tööpingile.

• Puhastageregulaarseltõhutusavasid. Elektrilöögioht. Elektriohutus Alati veenduge, et toiteallika pinge vastaks freesi andmesildil toodud pingele.

• Ärgekasutagefreesi,kuiselletoitejuhevõi pistik on kahjustatud.

• Kasutageainultpikendusjuhtmeid,mis vastavad seadme võimsusklassile ning mille ristlõikepindalaonvähemalt1,5mm

.Kuite kasutate rullile keritud pikendusjuhet, kerige juhealatitäielikultlahti. TEHNILISED ANDMED oTm1005 Võrgupinge V~ 230 Võrgusagedus Hz 50 Sisendvõimsus W 280 Tühijooksukiirus min-1 11.000 - 20.000 Kaal kg 1,5

oTm1005 Helirõhk (Lpa) dB(A) 85 Helivõimsus (Lpa) dB(A) 96 Mõõtemääramatus (K) dB(A) 3 Vibratsioon (puidu lihvimisel) m/s

4,2 Vibratsioon (puidu saagimisel) m/s

7,3 Vibratsioon (puidu kaapimisel) m/s

8,1 Vibratsioon (terase saagimisel) m/s

5,6 Mõõtemääramatus (K) m/s

1,5 Kasutage kuulmiskaitsevahendeid. Vibratsioonitase Käesolevajuhenditagakaanelnimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardisEN60745kirjeldatudstandarditud testile;sedavõibkasutadaühetööriista võrdlemiseks teisega ja vibratsiooni mõju esialgsekshindamiseksmärgitudrakenduste jaokskasutatavatetööriistadakäitamisel - tööriistakasutaminemuudeksrakendusteks võiteiste/halvastihooldatudtarvikute kasutamisel võib ekspositsioonitase märkimisväärseltsuureneda - ajal,kuitööriistonväljalülitatudvõionküll sisselülitatud,kuidtegelikultsedaeikasutata, võibekspositsioonitasemärkimisväärselt väheneda Kaitskeennastvibratsioonitoimeeest,hooldades tööriistajaselletarvikuid,hoidesomakäed soojadjaorganiseerideshästiomatöövõtteid96

KIRJELDUS (JOON. A) Teie multitööriist on mõeldud lihvimiseks, saagimiseks ja kaapimiseks.

2. Kiirusereguleerimiseratas

5. Kuuskantpesapeamutrivõti

6. Kuuskantpesapeamutrivõtmehoidik

13.Söeharjahoidik OSADE VAHETAMINE Enne osade vahetamist lülitage masin alati välja ning eemaldage toitejuhe vooluvõrgust. Lihvtalla ja lihvpaberi paigaldamine ja eemaldamine (joon. B) Kasutagelihvtaldajalihvpaberitainult lihvimistöödeks. Paigaldamine

• Asetagemasinlaualenii,etkinnituskoht(3)on suunatudülespoole.

• Kinnitagesobivaterasuurusegalihvpaber(10) lihvtalla(9)külge.Veenduge,etlihvpaberis(10) olevadaugudpaikneksidkohakutilihvtallas(9) olevate aukudega. - Kasutageviimistlemataebatasastepindade lihvimiseksjämedateralistlihvpaberit (karedus50). - Kasutagejämedateraliselihvpaberijäetud kriimustuste eemaldamiseks keskmise teralisusegalihvpaberit(karedus80). - Kasutagepindadelõppviimistluseks peeneteralistlihvpaberit(karedus120). Eemaldamine

• Asetagemasinlaualenii,etkinnituskoht(3)on suunatudülespoole.

• Keerakekuuskantpesapeamutter(7) kuuskantpesapeamutrivõtme(5)abilkinni. Tolmuärastusadapteri paigaldamine (fig C1 + C2) Tolmuärastuseosasaabkasutadalihvimistööde ajalmasinajatolmuimejaühendamisena.Tolm saabeemaldatudjateietööalapüsibpuhas. tolmuärastusadapterit saab kasutada üksnes lihvtallaga (9) koos. Tolmuärastusadapteripaigaldamiseks:

• Eemaldageabivahendidmasinaspindlist(3), kui te pole seda veel teinud.

• Ühendagetolmuärastuseosad(15Ato15D) nii,naguonpiltidelnäidatud(Fig.C1andC2)

• Klõpsakeadaptermasinaspindlikülge, kuni see enam ei liigu, sealjuures veenduge, ettagumisedsõrmed(15C)fikseeruksid masinakorpuse piludesse.

• Lisageviltrõngas(15E)tallajaadapterivahele, etneedoleksidtihedaltüksteiseküljes,ning pangelihvtaldkokkueelmisespeatükistoodud juhistejärgi.

• Tolmuimejaühendageadapteritagumise otsaga(15D). Saetera paigaldamine ja eemaldamine (joon. B) Kasutagesaeteraainultsaagimistöödeks. Paigaldamine

• Asetagemasinlaualenii,etkinnituskoht(3)on suunatudülespoole.

• Asetagemasinlaualenii,etkinnituskoht(3)on suunatudülespoole.

• Keerakekuuskantpesapeamutter(7) kuuskantpesapeamutrivõtme(5)abilkinni. Kaabitsa paigaldamine ja eemaldamine (joon. B) Kasutagekaabitsatainultkaapimistöödeks. Paigaldamine

• Asetagemasinlaualenii,etkinnituskoht(3)on suunatudülespoole.

• Asetagemasinlaualenii,etkinnituskoht(3)on suunatudülespoole.

• Eemaldagekaabits(12)kinnituskoha(3) küljest.

• Paigaldagevaherõngas(8).

• Keerakekuuskantpesapeamutter(7) kuuskantpesapeamutrivõtme(5)abilkinni. KASUTAMINE Sisse- ja väljalülitamine (joon. A)

• Masinasisselülitamisekslükakekäivituslülitit(1) ettepoole.

• Masinaväljalülitamisekslükakekäivituslülitit(1) tahapoole. Kiiruse reguleerimine (joon. A) Kiirusereguleerimiseratasvõimaldabmasina kiirustreguleerida.Kiirusereguleerimiserataston võimalikseada6asendisse.Sobivkiirussõltub kasutusotstarbest ja töödeldavast materjalist. Ärge reguleerige kiirust masinaga töötamise ajal.

• Keerakekiirusereguleerimiseratas(2) soovitud asendisse. Näpunäiteid optimaalseks kasutamiseks

• Kinnitagetöödeldavdetailpitskruvidega. Väiksematetöödeldavatedetailidepuhul kasutage kinnitusrakiseid.

• Märkigepliiatsigajoon,misabistabteidtarviku suunamisel.

• Tarvikutkindlaltvastutöödeldavatdetaili surudes liikuge masinaga aeglaselt mööda eelnevaltmärgitudjoont.

• Ärgeavaldagemasinaleliigasuurtsurvet. Võimaldage masinal vabalt töötada.

• Lülitagemasinväljaningenneselle käestpanekutoodake,kuniseeontäielikult seiskunud.

PUHASTAMINE JA HOOLDAMINE

Enne puhastamist ja hooldamist lülitage masin alati välja ning eemaldage toitejuhe vooluvõrgust.

• Puhastagemasinatregulaarseltpehmekuiva lapiga.

• Hoolitsegeselleeest,õhutusavadesseeisatuks tolmu ja mustust. Vajadusel kasutage tolmu ja mustuse eemaldamiseks õhutusavadest pehmet niisket lappi. Tarvikute vahetamine (joon. B) Kulunudvõikahjustatudtarvikudtulebkohevälja vahetada. Kasutage ainult teravaid ja kahjustamata tarvikuid.

• Tarvikueemaldamiseksjärgigevastavas jaotises toodud juhiseid.

• Pēcjaunooglessukuuzstādīšanasļaujiet mašīnaidarbotiestukšgaitā15minūtes. GARANTII Tutvuge seadmega kaasas olevate garantiitingimustega. KESKKOND Kasutusest kõrvaldamine Toode, selle tarvikud ning pakend tuleb sorteerida, et tagada nende keskkonnasõbralik ringlussevõtt. Euroopa Ühenduse riigid Ärgevisakeelektritööriistuolmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogudirektiivile2012/19/EUelektri-ja elektroonikaseadmetejäätmetekohtaning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistadkogudateistestjäätmetesteraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil. Toodet ja kasutusjuhendit võidakse muuta. Spetsifikatsioone võidakse muuta ilma eelneva etteteatamiseta.99
