KASUTUSJUHEND OTM1006 Ferm

HOIATUS Lugege tootega kaasas olevat ohutusteavet, täiendavat ohutusteavet ja juhiseid. Ohutusteabe ja juhiste mittejärgimise tagajärjeks võib olla elektrilöök, tulekahju ja/või tõsine vigastus. Hoidke ohutusteave ja juhised alati käepärast. Kasutusjuhendis või tootel kasutatakse järgmisi sümboleid: Lugege kasutusjuhendit. Kehavigastuse, surmasaamise või tööriista kahjustamise oht, kui ei järgita käesolevas kasutusjuhendis toodud juhiseid. Elektrilöögioht. Vihma korral mitte kasutada. Ainult siseruumides kasutamiseks. Seade vastab Ohutusklassile number II. Ei vaja täiendavat isoleerimist. Kõrgeim lubatud temperatuur 40°C. Ärge visake akusid lahtisesse tulle. Ärge visake akusid lahtisesse tulle.

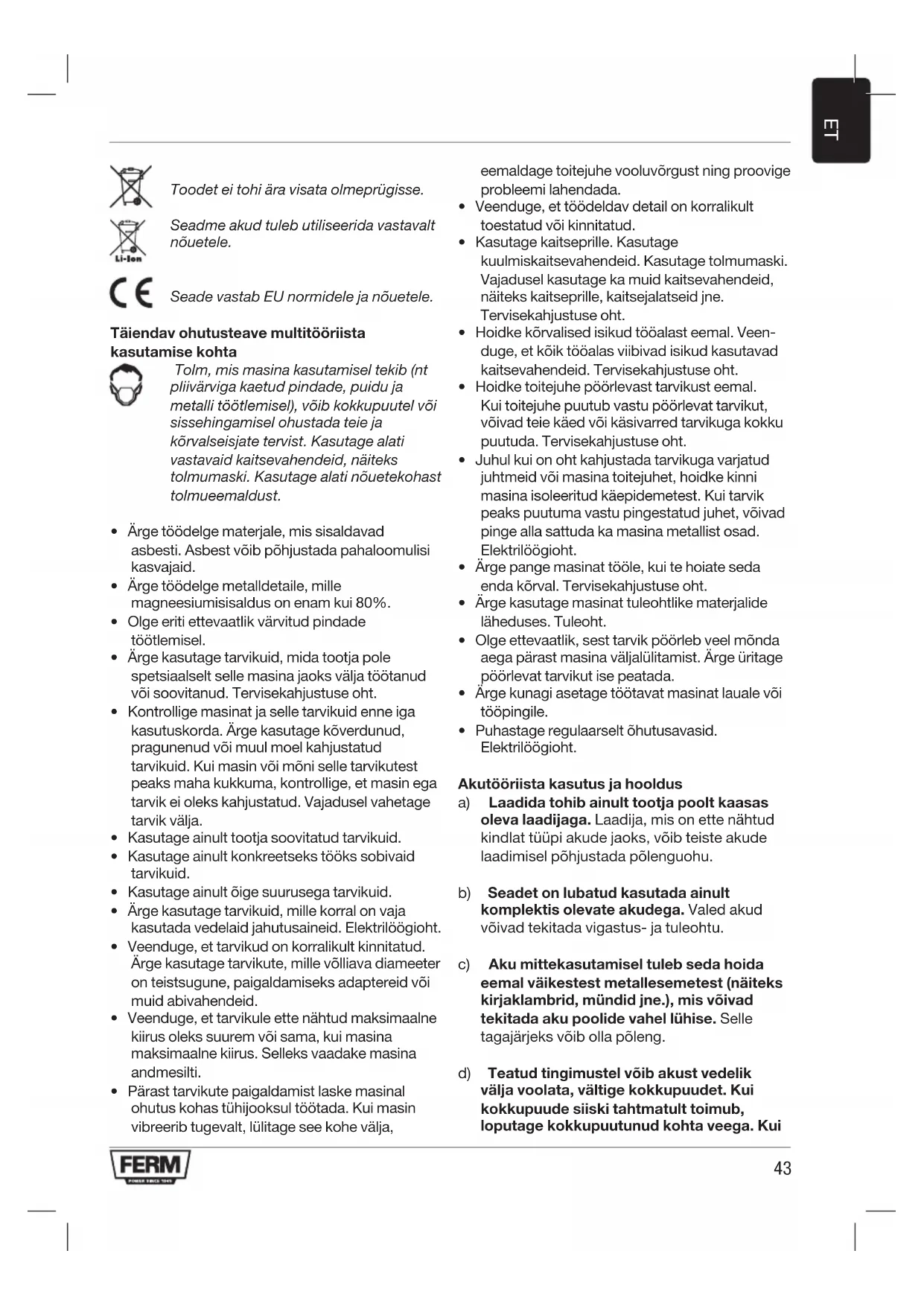

ETToodet ei tohi ära visata olmeprügisse. Seadme akud tuleb utiliseerida vastavalt nõuetele. Seade vastab EU normidele ja nõuetele. Täiendav ohutusteave multitööriista kasutamise kohta Tolm, mis masina kasutamisel tekib (nt pliivärviga kaetud pindade, puidu ja metalli töötlemisel), võib kokkupuutel või sissehingamisel ohustada teie ja kõrvalseisjate tervist. Kasutage alati vastavaid kaitsevahendeid, näiteks tolmumaski. Kasutage alati nõuetekohast tolmueemaldust.

• Ärge töödelge materjale, mis sisaldavad asbesti. Asbest võib põhjustada pahaloomulisi kasvajaid.

• Ärge töödelge metalldetaile, mille magneesiumisisaldus on enam kui 80%.

• Olge eriti ettevaatlik värvitud pindade töötlemisel.

• Ärge kasutage tarvikuid, mida tootja pole spetsiaalselt selle masina jaoks välja töötanud või soovitanud. Tervisekahjustuse oht.

• Kontrollige masinat ja selle tarvikuid enne iga kasutuskorda. Ärge kasutage kõverdunud, pragunenud või muul moel kahjustatud tarvikuid. Kui masin või mõni selle tarvikutest peaks maha kukkuma, kontrollige, et masin ega tarvik ei oleks kahjustatud. Vajadusel vahetage tarvik välja.

• Kasutage ainult tootja soovitatud tarvikuid.

• Kasutage ainult konkreetseks tööks sobivaid tarvikuid.

• Kasutage ainult õige suurusega tarvikuid.

• Ärge kasutage tarvikuid, mille korral on vaja kasutada vedelaid jahutusaineid. Elektrilöögioht.

• Veenduge, et tarvikud on korralikult kinnitatud. Ärge kasutage tarvikute, mille võlliava diameeter on teistsugune, paigaldamiseks adaptereid või muid abivahendeid.

• Veenduge, et tarvikule ette nähtud maksimaalne kiirus oleks suurem või sama, kui masina maksimaalne kiirus. Selleks vaadake masina andmesilti.

• Pärast tarvikute paigaldamist laske masinal ohutus kohas tühijooksul töötada. Kui masin vibreerib tugevalt, lülitage see kohe välja, eemaldage toitejuhe vooluvõrgust ning proovige probleemi lahendada.

• Veenduge, et töödeldav detail on korralikult toestatud või kinnitatud.

• Kasutage kaitseprille. Kasutage kuulmiskaitsevahendeid. Kasutage tolmumaski. Vajadusel kasutage ka muid kaitsevahendeid, näiteks kaitseprille, kaitsejalatseid jne. Tervisekahjustuse oht.

• Hoidke kõrvalised isikud tööalast eemal. Veen- duge, et kõik tööalas viibivad isikud kasutavad kaitsevahendeid. Tervisekahjustuse oht.

• Hoidke toitejuhe pöörlevast tarvikust eemal. Kui toitejuhe puutub vastu pöörlevat tarvikut, võivad teie käed või käsivarred tarvikuga kokku puutuda. Tervisekahjustuse oht.

• Juhul kui on oht kahjustada tarvikuga varjatud juhtmeid või masina toitejuhet, hoidke kinni masina isoleeritud käepidemetest. Kui tarvik peaks puutuma vastu pingestatud juhet, võivad pinge alla sattuda ka masina metallist osad. Elektrilöögioht.

• Ärge pange masinat tööle, kui te hoiate seda enda kõrval. Tervisekahjustuse oht.

• Ärge kasutage masinat tuleohtlike materjalide läheduses. Tuleoht.

• Olge ettevaatlik, sest tarvik pöörleb veel mõnda aega pärast masina väljalülitamist. Ärge üritage pöörlevat tarvikut ise peatada.

• Ärge kunagi asetage töötavat masinat lauale või tööpingile.

• Puhastage regulaarselt õhutusavasid. Elektrilöögioht. Akutööriista kasutus ja hooldus a) Laadida tohib ainult tootja poolt kaasas oleva laadijaga. Laadija, mis on ette nähtud kindlat tüüpi akude jaoks, võib teiste akude laadimisel põhjustada põlenguohu. b) Seadet on lubatud kasutada ainult komplektis olevate akudega. Valed akud võivad tekitada vigastus- ja tuleohtu. c) Aku mittekasutamisel tuleb seda hoida eemal väikestest metallesemetest (näiteks kirjaklambrid, mündid jne.), mis võivad tekitada aku poolide vahel lühise. Selle tagajärjeks võib olla põleng. d) Teatud tingimustel võib akust vedelik välja voolata, vältige kokkupuudet. Kui kokkupuude siiski tahtmatult toimub, loputage kokkupuutunud kohta veega. Kui

ETvedelik satub silma, pöörduge arsti poole. Akust väljavoolanud vedelik võib põhjustada ärritust või põletusi. Hooldus a) Laske oma seadet hooldada ainult kvalifitseeritud mehaanikul, kasutage ainult ettenähtud varuaosi. Sellega tagatakse seame pikk eluiga ning ohutus. Laadija kasutus Kasutamine Ainult taaslaetavatele CDA1094 akudele. Teist tüüpi akud võivad plahvatada ning viia vigastusteni. a) Seadet ei tohi kasutada kehalise või vaimse puudega inimesed. b) Jälgige, et lapsed ei mängiks akutrelliga. c) Ei tohi üritada laadida mittelaetavaid akusid! d) Laadimise ajal peavad akud asetsema hästi õhutatud ruumis! Elektriohutus Alati veenduge, et toiteallika pinge vastaks freesi andmesildil toodud pingele.

• Ärge kasutage freesi, kui selle toitejuhe või pistik on kahjustatud.

• Kasutage ainult pikendusjuhtmeid, mis vastavad seadme võimsusklassile ning mille ristlõikepindala on vähemalt 1,5 mm2. Kui te kasutate rullile keritud pikendusjuhet, kerige juhe alati täielikult lahti. Tehnilised andmed Laadija CDA1139 Laadja sisend 100-240V~ 50/60Hz 15W Laadija väljund 13,5V d.c. 400mA Taaslaetav aku 12 V Li-ion 1.5 Ah Laadimisaeg 3-5 tundi Tühijooksukiirus 5,000 - 18,000 min-1 Kaal 0.7 kg Müra ja vibratsioon Helirõhk (Lpa) 94 dB(A) Helivõimsus (Lwa) 105 dB(A) Mõõtemääramatus (K) 3 dB(A) Vibratsioon 11.240 m/s2 Mõõtemääramatus (K) 1.5 m/s2 Vibratsioonitase Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel: - tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda; - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda. Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid. KIRJELDUS (JOON. A) Teie multitööriist on mõeldud lihvimiseks, saagimiseks ja kaapimiseks.

2. Kiiruse reguleerimise ratas

3. Tarvikute kinnituskoht

OSADE VAHETAMINE Enne osade vahetamist lülitage saag alati välja. Enne esimest kasutust tuleb aku laadida. A ku eemaldamine seadme küljest

• Vajutage aku lahtiühendammise klahvi ja tõmmake aku trelli küljest lahti. Aku asetamine seadme külge Kontrollige, et aku välispinnad oleksid puhtad ja kuivad, enne kui ühendate ta seadme või laadija külge.

• Asetage aku (2) seadmesse.

• Suruge aku seadmesse kuni kostab klik.

• Torgake laadija voolujuhe seinakontakti, ja teine ots aku sisse. Hetke pärast süttib aku peal LED-lambike. LED Laadija staatus Punane Akut laetakse Roheline Laadimine lõppenud, aku on saanud täis

• Aku 1.5 Ah täielik laadimine võib kesta kuni 240 minutit.

• Pärast aku täitumist eemaldage laadija juhe nii vooluvõrgust kui aku küljest. Kui akutrelli pikema aja jooksul ei kasutata, tuleks seda säilitada täis laetud akuga. Lihvtalla ja lihvpaberi paigaldamine ja eemaldamine (joon. B) Kasutage lihvtalda ja lihvpaberit ainult lihvimistöödeks. Paigaldamine

• Asetage masin lauale nii, et kinnituskoht (3) on suunatud ülespoole.

• Kasutage kuuskantpesapeamutri (7) lahtikeeramiseks kuuskantpesapeamutri võtit (5).

• Kinnitage lihvtald (9) kinnituskoha (3) külge.

• Keerake kuuskantpesapeamutter (7) kuuskantpesapeamutri võtme (5) abil kinni.

• Kinnitage sobiva terasuurusega lihvpaber (10) lihvtalla (9) külge. Veenduge, et lihvpaberis (10) olevad augud paikneksid kohakuti lihvtallas (9) olevate aukudega. - Kasutage viimistlemata ebatasaste pindade lihvimiseks jämedateralist lihvpaberit (karedus 50). - Kasutage jämedateralise lihvpaberi jäetud kriimustuste eemaldamiseks keskmise teralisusega lihvpaberit (karedus 80). - Kasutage pindade lõppviimistluseks peeneteralist lihvpaberit (karedus 120). Eemaldamine

• Asetage masin lauale nii, et kinnituskoht (3) on suunatud ülespoole.

• Eemaldage lihvpaber (10) lihvtalla (9) küljest.

• Kasutage kuuskantpesapeamutri (7) lahtikeeramiseks kuuskantpesapeamutri võtit (5).

• Eemaldage lihvtald (9) kinnituskoha (3) küljest.

• Keerake kuuskantpesapeamutter (7) kuuskantpesapeamutri võtme (5) abil kinni. Saetera paigaldamine ja eemaldamine (joon. B) Kasutage saetera ainult saagimistöödeks. Paigaldamine

• Asetage masin lauale nii, et kinnituskoht (3) on suunatud ülespoole.

• Kasutage kuuskantpesapeamutri (7) lahtikeeramiseks kuuskantpesapeamutri võtit (5).

• Eemaldage vaherõngas (8).

• Keerake kuuskantpesapeamutter (7) kuuskantpesapeamutri võtme (5) abil kinni. Eemaldamine

• Asetage masin lauale nii, et kinnituskoht (3) on suunatud ülespoole.

• Kasutage kuuskantpesapeamutri (7) lahtikeeramiseks kuuskantpesapeamutri võtit (5).

• Eemaldage vaherõngas (8).

• Eemaldage saetera (11) kinnituskoha (3) küljest.

• Paigaldage vaherõngas (8).

• Keerake kuuskantpesapeamutter (7) kuuskantpesapeamutri võtme (5) abil kinni. Kaabitsa paigaldamine ja eemaldamine (joon. B) Kasutage kaabitsat ainult kaapimistöödeks. Paigaldamine

• Asetage masin lauale nii, et kinnituskoht (3) on suunatud ülespoole.

• Kasutage kuuskantpesapeamutri (7) lahtikeeramiseks kuuskantpesapeamutri võtit (5).

• Eemaldage vaherõngas (8).

• Kinnitage kaabits (12) kinnituskoha (3) külge.

• Paigaldage vaherõngas (8).

• Keerake kuuskantpesapeamutter (7) kuuskantpesapeamutri võtme (5) abil kinni. Eemaldamine

• Asetage masin lauale nii, et kinnituskoht (3) on suunatud ülespoole.

• Kasutage kuuskantpesapeamutri (7) lahtikeeramiseks kuuskantpesapeamutri võtit (5).

• Eemaldage vaherõngas (8).

• Eemaldage kaabits (12) kinnituskoha (3) küljest.

• Paigaldage vaherõngas (8).

• Keerake kuuskantpesapeamutter (7) kuuskantpesapeamutri võtme (5) abil kinni.

ETKASUTAMINE Sisse- ja väljalülitamine (joon. A)

• Masina sisselülitamiseks lükake käivituslülitit (1) ettepoole.

• Masina väljalülitamiseks lükake käivituslülitit (1) tahapoole. Kiiruse reguleerimine (joon. A) Kiiruse reguleerimise ratas võimaldab masina kiirust reguleerida. Kiiruse reguleerimise ratast on võimalik seada 6 asendisse. Sobiv kiirus sõltub kasutusotstarbest ja töödeldavast materjalist. Ärge reguleerige kiirust masinaga töötamise ajal.

• Keerake kiiruse reguleerimise ratas (2) soovitud asendisse. Näpunäiteid optimaalseks kasutamiseks

• Kinnitage töödeldav detail pitskruvidega. Väiksemate töödeldavate detailide puhul kasutage kinnitusrakiseid.

• Märkige pliiatsiga joon, mis abistab teid tarviku suunamisel.

• Oodake, kuni masin on saavutanud täiskiiruse.

• Asetage tarvik vastu töödeldavat detaili.

• Tarvikut kindlalt vastu töödeldavat detaili surudes liikuge masinaga aeglaselt mööda eelnevalt märgitud joont.

• Ärge avaldage masinale liiga suurt survet. Võimaldage masinal vabalt töötada.

• Lülitage masin välja ning enne selle käestpanekut oodake, kuni see on täielikult seiskunud. PUHASTAMINE JA HOOLDAMINE Enne osade vahetamist lülitage masin alati.

• Puhastage masinat regulaarselt pehme kuiva lapiga.

• Hoolitsege selle eest, õhutusavadesse ei satuks tolmu ja mustust. Vajadusel kasutage tolmu ja mustuse eemaldamiseks õhutusavadest pehmet niisket lappi. Tarvikute vahetamine (joon. B) Kulunud või kahjustatud tarvikud tuleb kohe välja vahetada. Kasutage ainult teravaid ja kahjustamata tarvikuid.

• Tarviku eemaldamiseks järgige vastavas jaotises toodud juhiseid.

• Tarviku paigaldamiseks järgige vastavas jaotises toodud juhiseid. GARANTII Tutvuge seadmega kaasas olevate garantiitingimustega. KESKKOND Kasutusest kõrvaldamine Toode, selle tarvikud ning pakend tuleb sorteerida, et tagada nende keskkonnasõbralik ringlussevõtt. Euroopa Ühenduse riigid Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil. Toodet ja kasutusjuhendit võidakse muuta. Spetsifikatsioone võidakse muuta ilma eelneva etteteatamiseta.
