GEBRUIKSAANWIJZING OTM1005 Ferm

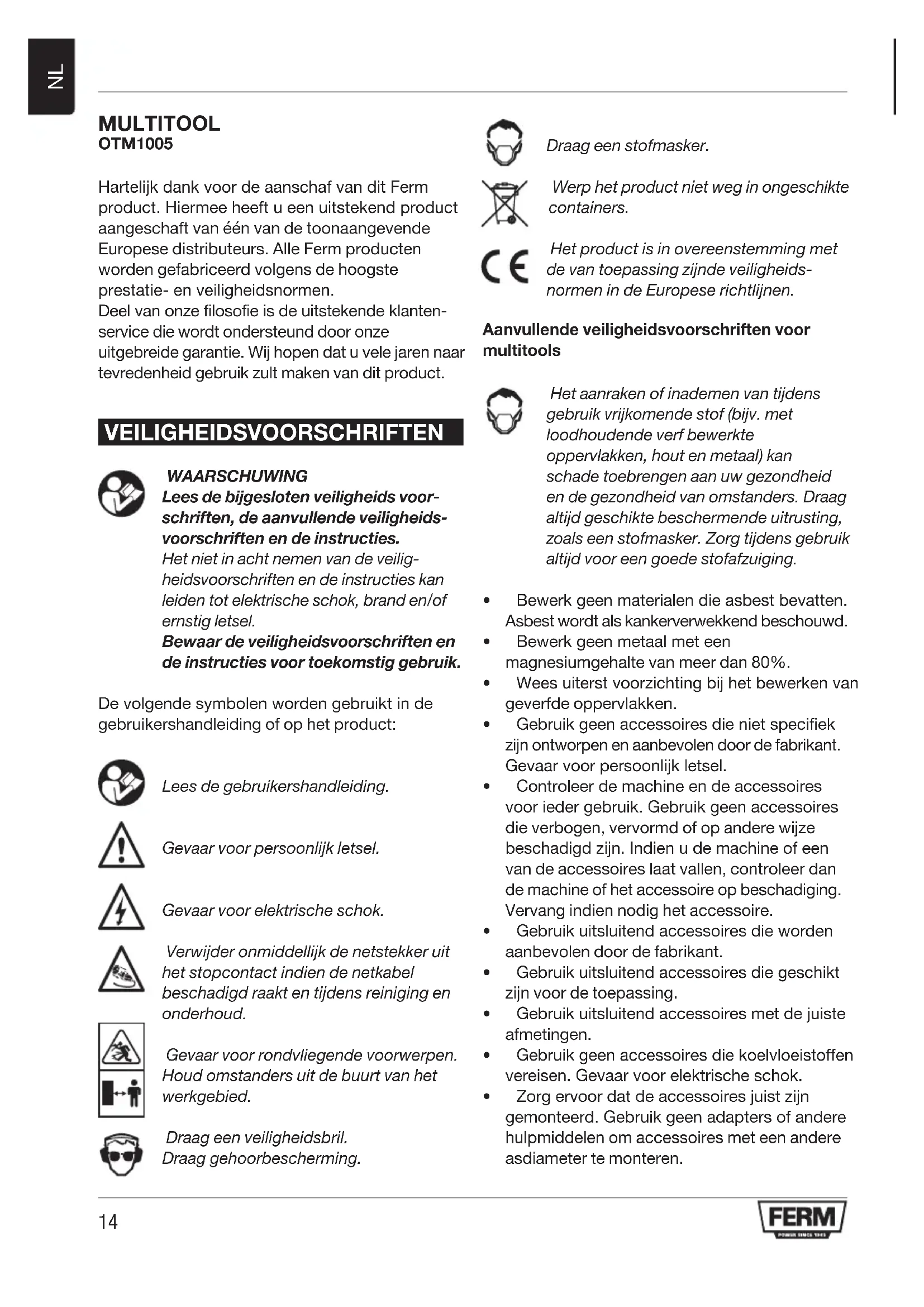

MULTITOOL OTM1005 HartelijkdankvoordeaanschafvanditFerm product.Hiermeeheeftueenuitstekendproduct aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie-enveiligheidsnormen. Deelvanonzefilosofieisdeuitstekendeklanten- service die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product. VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING Lees de bijgesloten veiligheids voor- schriften, de aanvullende veiligheids- voorschriften en de instructies. Het niet in acht nemen van de veilig- heidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar de veiligheidsvoorschriften en de instructies voor toekomstig gebruik. Devolgendesymbolenwordengebruiktinde gebruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor persoonlijk letsel. Gevaar voor elektrische schok. Verwijder onmiddellijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud. Gevaar voor rondvliegende voorwerpen. Houd omstanders uit de buurt van het werkgebied. Draag een veiligheidsbril. Draag gehoorbescherming. Draag een stofmasker. Werp het product niet weg in ongeschikte containers. Het product is in overeenstemming met de van toepassing zijnde veiligheids- normen in de Europese richtlijnen. Aanvullende veiligheidsvoorschriften voor multitools Het aanraken of inademen van tijdens gebruik vrijkomende stof (bijv. met loodhoudende verf bewerkte oppervlakken, hout en metaal) kan schade toebrengen aan uw gezondheid en de gezondheid van omstanders. Draag altijd geschikte beschermende uitrusting, zoals een stofmasker. Zorg tijdens gebruik altijd voor een goede stofafzuiging.

• Bewerkgeenmaterialendieasbestbevatten. Asbest wordt als kankerverwekkend beschouwd.

• Bewerkgeenmetaalmeteen magnesiumgehalte van meer dan 80%.

• Weesuiterstvoorzichtingbijhetbewerkenvan geverfde oppervlakken.

• Gebruikgeenaccessoiresdienietspecifiek zijn ontworpen en aanbevolen door de fabrikant. Gevaarvoorpersoonlijkletsel.

• Controleerdemachineendeaccessoires vooriedergebruik.Gebruikgeenaccessoires die verbogen, vervormd of op andere wijze beschadigdzijn.Indienudemachineofeen van de accessoires laat vallen, controleer dan de machine of het accessoire op beschadiging. Vervang indien nodig het accessoire.

• Gebruikuitsluitendaccessoiresdieworden aanbevolen door de fabrikant.

• Gebruikuitsluitendaccessoiresdiegeschikt zijn voor de toepassing.

• Gebruikuitsluitendaccessoiresmetdejuiste afmetingen.

• Gebruikgeenaccessoiresdiekoelvloeistoffen vereisen.Gevaarvoorelektrischeschok.

• Zorgervoordatdeaccessoiresjuistzijn gemonteerd.Gebruikgeenadaptersofandere hulpmiddelen om accessoires met een andere asdiameter te monteren.15

• Zorgervoordatdemaximalesnelheidvan het accessoire groter is dan of gelijk is aan de maximalesnelheidvandemachine.Ziehet typeplaatje op de machine.

• Laatnahetmonterenvandeaccessoiresde machine onbelast draaien op een veilige plek. Indiendemachinesterkvibreert,schakel dan onmiddellijk de machine uit, verwijder de netstekker uit het stopcontact en probeer het probleem te verhelpen.

• Zorgervoordathetwerkstukcorrectwordt ondersteund of vastgezet.

• Draageenveiligheidsbril.Draaggehoor- bescherming.Draageenstofmasker.Gebruik indien nodig andere beschermingsmiddelen, zoalsveiligheidshandschoenen,veiligheids- schoenen,etc.Gevaarvoorpersoonlijkletsel.

• Houdomstandersuitdebuurtvanhet werkgebied.Zorgervoordatallepersonen in het werkgebied beschermende uitrusting dragen.Gevaarvoorpersoonlijkletsel.

• Houdhetnetsnoeruitdebuurtvanhet draaiendeaccessoire.Indienhetnetsnoerhet draaiende accessoire raakt, kunnen uw handen of armen in contact komen met het accessoire. Gevaarvoorpersoonlijkletsel.

• Houddemachinevastbijdegeïsoleerde oppervlakken op plekken waar het accessoire in contact kan komen met verborgen bedrading ofhetnetsnoer.Indienhetaccessoireincontact komt met een onder spanning staande draad, kunnen de blootgestelde metalen delen van de machineookonderspanningkomen.Gevaar voor elektrische schok.

• Gebruikdemachinenietterwijludezenaast udraagt.Gevaarvoorpersoonlijkletsel.

• Gebruikdemachinenietindebuurtvan brandbare materialen. Brandgevaar.

• Weeseropbedachtdathetaccessoirena het uitschakelen van de machine nog korte tijd blijft doordraaien. Probeer niet zelf het accessoire tot stilstand te brengen.

• Plaatsdemachinenooitopeentafelofeen werkbank voordat deze uitgeschakeld is.

• Reinigregelmatigdeventilatieopeningen. Gevaarvoorelektrischeschok. Elektrische veiligheid Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruikdemachinenietindienhetnetsnoerof de netstekker zijn beschadigd.

• Gebruikuitsluitendverlengkabelsdiegeschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5 mm

oTm1005 Geluidsdruk (Lpa) dB(A) 85 Geluidsvermogen (Lwa) dB(A) 96 Onzekerheid (K) dB(A) 3 Vibratie (schuren op hout) m/s

4,2 Vibratie (zagen in hout) m/s

7,3 Vibratie (schrapen in hout) m/s

8,1 Vibratie (zagen in staal) m/s

1,5 Draag gehoorbescherming. Trillingsniveau Hettrillingsemissieniveau,datindeze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde testvolgensEN60745;dezemagworden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruikvandemachinevoorandere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneerdemachineisuitgeschakeldof wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren16

1. Aan/uit-schakelaar

6. Inbussleutelhouder

13.Koolborstelhouder ASSEMBLAGE Schakel voor assemblage altijd de machine uit en verwijder de netstekker uit het stopcontact. Monteren en verwijderen van de schuurzool en het schuurpapier (fig. B) Deschuurzoolenhetschuurpapiermoeten worden gebruikt voor schuurwerkzaamheden. Monteren

• Plaatsdemachineopeentafelmethet montagepunt(3)naarbovengericht.

• Monteerschuurpapier(10)metdegewenste korrelgrootteopdeschuurzool(9).Zorg ervoor dat de perforatie in het schuurpapier (10)overeenkomtmetdeperforatieopde schuurzool(9). - Gebruikgrofschuurpapier(korrel50)voor het schuren van ruwe, ongelijkmatige oppervlakken. - Gebruikmediumschuurpapier(korrel80) voor het verwijderen van de krassen die zijn overgebleven van het grove schuurpapier. - Gebruikfijnschuurpapier(korrel120)voor het afwerken van oppervlakken. Verwijderen

• Plaatsdemachineopeentafelmethet montagepunt(3)naarbovengericht.

• Verwijderhetschuurpapier(10)vande schuurzool(9).

• Draaideinbusschroef(7)losmetbehulpvan deinbussleutel(5).

• Verwijderdeschuurzool(9)vanhet montagepunt(3).

• Draaideinbusschroef(7)vastmetbehulpvan deinbussleutel(5). Stofzuigeraansluiting aansluiten (fig C1 + C2) Destofzuigeraansluitingkanwordengebruikt om de machine tijdens het schuren aan te sluiten opeenstofzuiger.Hetstofwordtdanafgezogen zodat uw werkplek schoner blijft. de stofzuigeraansluiting kan alleen in combinatie met het schuurpad worden gebruikt (9). Destofzuigeraansluitingbevestigen:

• Alsditnognietisgebeurd,verwijderdande accessoiresvandemachinespil(3).

• Assembleerdestofzuigeraansluiting onderdelen(15Ato15D)zoalsafgebeeldin (Fig.C1andC2)

• Klikdestofzuigeraansluitingopdemachinespil tot deze goed vastzit, controleer dat de achtersteklemmen(15C)vastklikkeninde gaten van de machinebehuizing.

• Plaatsdering(15E)tussenhetpadende stofzuigeraansluiting voor een strakke afdichting, en bevestig het schuurpad zoals aangegeven in het vorige hoofdstuk.

• Sluiteenstofzuigeraanophetuiteindevande stofzuigeraansluiting(15D). Monteren en verwijderen van het zaagblad (fig.

Hetzaagbladmoetwordengebruiktvoor zaagwerkzaamheden. Monteren

• Plaatsdemachineopeentafelmethet montagepunt(3)naarbovengericht.

• Draaideinbusschroef(7)losmetbehulpvan deinbussleutel(5).

• Verwijderdeafstandsring(8).

• Monteerdeafstandsring(8).

• Plaatsdemachineopeentafelmethet montagepunt(3)naarbovengericht.

• Draaideinbusschroef(7)losmetbehulpvan deinbussleutel(5).

• Verwijderdeafstandsring(8).

• Verwijderhetzaagblad(11)vanhet montagepunt(3).

• Monteerdeafstandsring(8).

• Draaideinbusschroef(7)vastmetbehulpvan deinbussleutel(5). Monteren en verwijderen van het schraapmes (fig. B) Hetschraapmesmoetwordengebruiktvoor schraapwerkzaamheden. Monteren

• Plaatsdemachineopeentafelmethet montagepunt(3)naarbovengericht.

• Draaideinbusschroef(7)losmetbehulpvan deinbussleutel(5).

• Verwijderdeafstandsring(8).

• Monteerhetschraapmes(12)ophet montagepunt(3).

• Monteerdeafstandsring(8).

• Draaideinbusschroef(7)vastmetbehulpvan deinbussleutel(5). Verwijderen

• Plaatsdemachineopeentafelmethet montagepunt(3)naarbovengericht.

• Draaideinbusschroef(7)losmetbehulpvan deinbussleutel(5).

• Verwijderdeafstandsring(8).

• Verwijderhetschraapmes(12)vanhet montagepunt(3).

• Monteerdeafstandsring(8).

• Draaideinbusschroef(7)vastmetbehulpvan deinbussleutel(5). GEBRUIK In- en uitschakelen (fig. A)

• Omdemachineinteschakelen,schuiftude aan/uit-schakelaar(1)naarvoren.

• Omdemachineinteschakelen,schuiftude aan/uit-schakelaar(1)naarachteren. Instellen van de snelheid (fig. A) Hetinstelwielvoorhettoerentalwordtgebruikt voorhetinstellenvandesnelheid.Hetinstelwiel voorhettoerentalkanin6positiesworden ingesteld.Deidealesnelheidisafhankelijkvande toepassing en van het te bewerken materiaal. Stel de snelheid niet in tijdens gebruik.

• Draaihetinstelwielvoorhettoerental(2)naar de gewenste positie. Aanwijzingen voor optimaal gebruik

• Klemhetwerkstukvast.Gebruikeen kleminrichting voor kleine werkstukken.

• Tekeneenlijnomderichtingtebepalenwaarin het accessoire moet worden geleid.

• Houddemachinestevigvastbijdehandgreep.

• Wachttotdatdemachinevolledigopsnelheidis.

• Plaatshetaccessoireophetwerkstuk.

• Beweegdemachinelangsdevooraf getekende lijn, waarbij het accessoire stevig tegen het werkstuk wordt gedrukt.

• Oefennietteveeldrukuitopdemachine.Laat de machine het werk doen.

• Schakeldemachineuitenwachttotdatde machine volledig tot stilstand is gekomen voordat u de machine wegzet.

REINIGING EN ONDERHOUD

Schakel voor reiniging en onderhoud altijd de machine uit en verwijder de netstekker uit het stopcontact.

• Reinigregelmatigdebehuizingmeteenzachte doek.

• Houddeventilatieopeningenvrijvanstofen vuil.Gebruikindiennodigeenzachte,vochtige doek om stof en vuil uit de ventilatieopeningen te verwijderen. Vervangen van de accessoires (fig. B) Versleten of beschadigde accessoires moeten onmiddellijk worden vervangen. Gebruik uitsluitend scherpe en onbeschadigde accessoires.18

• Gavoorhetverwijderenvanhetaccessoirete werk zoals beschreven in het corresponderende gedeelte.

• Gavoorhetmonterenvanhetaccessoirete werk zoals beschreven in het corresponderende gedeelte. Controleren en vervangen van de koolborstels Fig. A + D Dekoolborstelsmoetenregelmatigworden gecontroleerd.Indiendekoolborstelsversleten zijn, zal de machine ongelijkmatig beginnen te draaien. Gebruik uitsluitend het juiste type koolborstels.

• Verwijderdekoolborstelhouders(13)met behulp van een schroevendraaier.

• Reinigdekoolborstels.

• Vervangingevalvanslijtagebeide koolborstels tegelijkertijd.

• Monteerdekoolborstelhouders(13)met behulp van een schroevendraaier.

• Laatnahetmonterenvandenieuwe koolborstels de machine gedurende 15minutenonbelastdraaien. GARANTIE Raadpleeg de bijgesloten garantiebepalingen. MILIEU Afdanking Het product, de accessoires en de verpakking moeten worden gesorteerd voor milieuvriendelijke recycling. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil.VolgensdeEuropeseRichtlijn2012/19/ EUvoorAfgedankteElektrischeenElektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. Hetproductendegebruikershandleidingzijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.19
