OTM1005 - Daudzfunkcionālie rīki Ferm - Bezmaksas lietošanas instrukcija

Produkta veids	Daudzfunkciju instruments
Zīmols	Ferm
Modelis	OTM1005
Jauda	280 W
Barošanas spriegums	230 V~
Tīkla frekvence	50 Hz
Tukšgaitas ātrums	11 000 - 20 000 min⁻¹
Svars	1,5 kg
Akustiskā spiediena līmenis (Lpa)	85 dB(A)
Akustiskās jaudas līmenis (Lwa)	96 dB(A)
Vibrācija (slīpēšana uz koka)	4,2 m/s²
Vibrācija (zāģēšana kokā)	7,3 m/s²
Vibrācija (koka noņemšana)	8,1 m/s²
Vibrācija (tērauda zāģēšana)	5,6 m/s²
Pievienotie piederumi	Slīpēšanas paliktnis, zāģa asmens, noņemšanas nazis, Allen atslēga, Allen atslēgas turētājs, putekļu sūcēja adapteris
Galvenās funkcijas	Slīpēšana, zāģēšana, noņemšana
Ātruma regulēšana	6 pozīcijas
Drošība	Aizsargbrilles, dzirdes aizsardzība, putekļu maska, avārijas apturēšana
Apkope	Regulāra korpusa un ventilācijas spraugu tīrīšana, oglekļa suku pārbaude un nomaiņa
Garantija	Skatīt garantijas noteikumus, kas pievienoti produktam

Bieži uzdotie jautājumi - OTM1005 Ferm

Kā nomainīt piederumu (slīpēšanas paliktnis, zāģa asmens, noņemšanas nazis)?

Lai nomainītu piederumu, novietojiet mašīnu uz galda, montāžas punktu vērstu uz augšu. Atskrūvējiet Allen skrūvi ar pievienoto Allen atslēgu. Noņemiet starplikas daļu, ja tāda ir, un pēc tam nolietoto piederumu. Uzstādiet jauno piederumu, atkārtoti ievietojiet starpliku, ja nepieciešams, un pievelciet Allen skrūvi.

Kā regulēt instrumenta ātrumu?

Ātrumu regulē ar ātruma regulēšanas ritenīti (2), kam ir 6 pozīcijas. Ideālais ātrums ir atkarīgs no lietojuma un materiāla. Neregulējiet ātrumu mašīnas darbības laikā.

Kāda veida slīpēšanas papīru izmantot?

Izmantojiet rupju slīpēšanas papīru (grauds 50) nelīdzenām virsmām, vidēju graudu (80) skrāpējumu noņemšanai un smalku graudu (120) apdarei. Pārliecinieties, ka perforācijas atbilst slīpēšanas paliktņa perforācijām.

Kā uzstādīt putekļu izsūkšanas adapteri?

Adapteri izmanto tikai kopā ar slīpēšanas paliktni. Salieciet izsūcēja daļas (15A līdz 15D), kā norādīts, piestipriniet adapteri pie mašīnas ass, pievienojiet filca paplāksni (15E) starp paliktni un adapteri, pēc tam uzstādiet slīpēšanas paliktni. Pievienojiet putekļu sūcēju adaptera galam.

Kādi drošības pasākumi jāievēro?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību un putekļu masku. Turiet apkārtējos prom no darba zonas. Turiet barošanas kabeli prom no rotējošā piederuma. Neizmantojiet mašīnu tuvumā viegli uzliesmojošiem materiāliem.

Kā nomainīt oglekļa sukas?

Noņemiet suku turētājus (13) ar skrūvgriezi. Notīriet vai nomainiet abas sukas vienlaikus, ja tās ir nolietotas. Uzstādiet suku turētājus atpakaļ. Pēc montāžas ļaujiet mašīnai darboties tukšgaitā 15 minūtes.

Kāda ir instrumenta jauda un ātrums?

Jauda ir 280 W, tīkla spriegums 230 V~, frekvence 50 Hz. Tukšgaitas ātrums svārstās no 11 000 līdz 20 000 min⁻¹ atkarībā no iestatījuma.

Vai instrumentu var izmantot uz metāla?

Jā, jo īpaši tērauda zāģēšanai, bet izvairieties no metāliem, kas satur vairāk par 80% magnija. Izmantojiet piemērotu piederumu un valkājiet nepieciešamo aizsargaprīkojumu.

Kā tīrīt un apkopt instrumentu?

Pirms jebkādas tīrīšanas atvienojiet mašīnu. Notīriet korpusu ar mīkstu drānu. Notīriet ventilācijas spraugas no putekļiem ar mīkstu, mitru drānu, ja nepieciešams. Nomainiet nolietotos vai bojātos piederumus nekavējoties.

Kādi ir trokšņa un vibrācijas līmeņi?

Akustiskā spiediena līmenis ir 85 dB(A), akustiskā jauda 96 dB(A). Vibrācijas atšķiras atkarībā no lietojuma: slīpēšana kokā 4,2 m/s², zāģēšana kokā 7,3 m/s², koka noņemšana 8,1 m/s², tērauda zāģēšana 5,6 m/s². Valkājiet dzirdes aizsardzību.

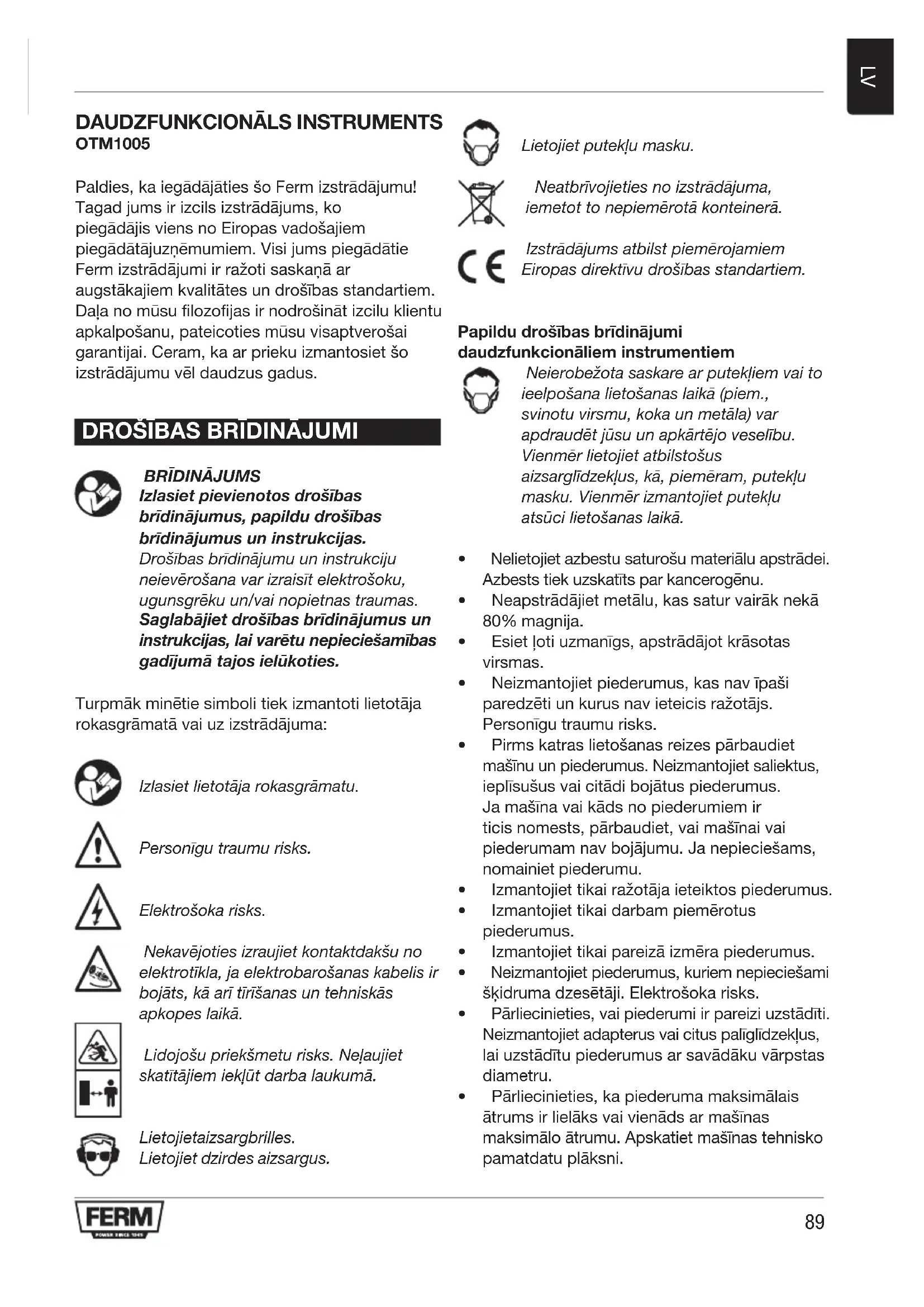

LIETOŠANAS INSTRUKCIJA OTM1005 Ferm

Paldies, ka iegadajaties so Ferm izstradajum! Tagad jums ir izcils izstradajums, ko piegadjis viens no Eiropas vadosajiem piegadatajuznemumiem. Visi jums piegadatie Ferm izstradajumi ir ražoti saskaar augstakajiem kvalitates un drošibas standartiem. Dala no musu filozofijas ir nodrošinat izcilu klientu apkalposanu, pateicoties musu visaptverosai garantijai. Ceram, ka ar prieku izmantosiet so izstradajumu vel daudzus gadus.

DROŠIBAS BRIDINAJUMI

BRIDINAJUMS

Izlasiet pievienotos drošibas bridinajumus, papildu drošibas bridinajumus un instrukcijas.

Drosibas bridinajumu un instrukciju neieverosana var izraisit elektrosoku, ugunsgreku un/vai nopietnas traumas. Saglabajiet drosihas bridinajumus un instrukcijas, laivaretu nepieciesamibas gadijumatajos ielukoties.

Turpmak minetie symboli tiek izmantoti lietotaja rokasgramata vai uz izstradajuma:

Izlasiet lietotaja rokasgramatu.

Personigu traumu risks.

Elektrošoka risks.

Nekavejoties izraujiet kontaktdaksu no elektrotikla, ja elektrobarosanas kabelis ir bojats, ka ari tirisanas un tehniskas apkopes laika.

Lidojosu prieksmetu risks. Nelaujiet skatitajiem ieklut darba laukuma.

Lietojetaizsargbrilles.
Lietojiet dzirdes aizsargus.

Lietojietputeklu masku.

Neatbrivojieties no izstradajuma, iemetot to nepiemerota konteinera.

Izstradajums atbilst piemerojamiem Eiropas direktivu drošibas standartiem.

Papildu drošibas bridinajumi daudzfunckcionaliem instrumentiem

Neierobezota saskare ar putekliem vai to ieelposana lietoanas laikā (piem., svinotu virsmu, koka un metala) var apdraudet jusu un apkartego veselibu. Vienmér lietojiet atbilstosus aizsarglidzeklus, ka, piemeram, puteklu masku. Vienmér izmantojiet puteklu atsuci lietoanas laikā.

• Nelietojiet azbestu saturoušu materialiu apstradei. Azbests tiek uzskatīts par kancerogenu.
• Neapstradajet metalu, kas satur vairak nekā 80% magnija.
• Esiet loti uzmanigs, apstradajot krasotas virsmas.
• Neizmantojiet piederumus, kas nav ipaşi paredzeti un kurus nav igeicis ražotajs. Personigu traumu risks.
  Pirms katras lietošanas reizes pārbaudiet masīnu un piederumus. Neizmantojiet saliektus, iepliusus vai citādi bojatus piederumus. Ja masīna vai kāds no piederumiem ir ticis nomests, pārbaudiet, vai masīnai vai piederumam nav bojājumu. Ja nepiecesams, nomainiet piederumu.
• Izmantojiet tikai ražotāja ieteiktos piederumus.
• Izmantojiet tikai darbam piemērotus piederumus.
• Izmantojiet tikai pareizā izmēra piederumus.
• Neizmantojiet piederumus, kuriem nepiecesami skidruma dzesetaji. Elektrosoka risks.
• Parliecinieties, vai piederumi ir pareizi uzstaditi. Neizmantojiet adapterus vai citrus paliglidzeklus, lai uzstaditu piederumus ar savadaku varpstas diametu.

• Parliecinieties, ka piederuma maksimalais atrums ir lielaks vai vienads ar masinas maksimalo atrumu. Apskatiet masinas tehniskopamatdatu plaksni.

• Pec piederumu uzstadisanas laujiet masinai darboties tuksgaita drosa vietá. Ja masina specigi vibre, nikavejoties izsledziet to, izraujiet kontaktdaksu no elektrotikla un meginiet atrisinat so problemu.

• Parliecinieties, ka sagatave ir kartiigi atbalstita vai nostiprinata.
• Lietojiet aizsargbrilles. Lietojiet dzirdes aizsargus. Lietojiet puteklu masku. Ja nepiecesams, lietojiet citrus aizsarglidzeklus, kā, piēmēram, aizsargcimdus, aizsargapavus utt. Personigu traumu risks.
• Nelaujiet skatitajiem ieklut darba laukumā. Parliecinieties, ka visas darba laukumā esosās personas lieto aizsarglidzeklus. Personigu traumu risks.
  Neturiet elektrarosanas kabeli rotejosa piederuma tuvumā. Ja elektrarosanas kabelis pieskaras rotejosam piederumam, jusu plakstas vai rokas var nonakt saskare ar piederumu. Personigu traumu risks.
• Turiet masinu aiz izolētajām satversanas virsmām, ja piederums var saskarties ar paslēptu elektröinstallaciju vai caurulvadiem. Ja piederums saskaras ar zemsprieguma vadu, masinas atklātas metala dalas var ān nonākt zem sprieguma. Elektrošoka risks.
• Neizmantojiet masinu, turot to sana neñas laikā. Personigu traumu risks.
• Neizmantojiet masinu viegli uzliesmojosu materialu tuvuma. Aizdegsanas risks.
  Uzmanieties, jo piederums tsu bridi pec masinas izslegsanas turpina griezties. Nemeginiet pats apturet piederumu.
• Nekad nelieciet masinu uz galda vai evelsola, pirms tā ir izslēgta.
• Regulari tiriet ventilacijas caurumus. Elektrošoka risks.

Elektriskā drošība

Vienmér pärbaudiet, vai elektribas
padeves voltāza atbilst uz tehnisko
pamatdatu plaksnes norādītajai voltāžai.

• Nelietojiet masinu, ja elektrobarosanas kabelis vai kontaktdaksa ir bojata.
• Izmantojiet tikai tādus pagarinājuma kabelus, kas ir piemēroti masīnas nominālai jaudai, ar minimālo biezumu 1,5 mm². Ja izmantojat pagarinājuma kabela rulli, vienmēr pilnībā atritiniet kabeli.

TEHNISKIE DATI OTM1005

Elektrotikla voltaza V~ 230
Elektrotikla frekvence Hz 50
JaudasizlietojumsW280
Tuksgaitas atrums min-1 11.000 - 20.000
Svarskg1,5

TROKSNIS UN VIBRACIJA OTM1005

Skañas spiediens (Lpa) dB(A) 85
Akustiskā jauda (Lwa) dB(A) 96
Neprecizitate (K) dB(A) 3
Vibracija (koka slipešana) m/§4,2
Vibracija (koka zagëšana) m/§7,3
Vibracija (koka skrapëšana) m/§8,1
Vibracija (terauda zagëšana) m/§5,6
Neprecizitate (K) m/§1,5

Lietojiet dzirdes aizsargus.

Vibracijas limenis

Sis rokasgramatas aizmugure ar zvaigzniti noraditais vibracijas emisiju limenis merits, izmantojot standarta EN 60745 paredzeto testu; to var izmantot, lai salidzinatu instrumentus un provizoriski izvertetu vibracijas iedarbibu, lietojot instrumentu minetajiem merkiem

instrumenta izmantošana citiem merkiem vai ar citiem vai nepietiekami koptiem piederumiem var ieverojami palielinat iedarbības limeni
- laika periodi, kad instruments ir izslegt s viarir ieslegtstacu ar to nestrada var ieverojami samazinat iedarbibas limeni

Pasargajiet sevi no vibracijas ietekmes, veicot instrumenta un ta piederumu tehnisko apkopi, gadajot, lai rokas ir siltas, un organizejot darba gaitu

APRAKSTS (A ATT.)

Jusu daudzfunctionalais instruments ir paredzets vieglai slipesanai, zagesanai un skrapesanai.

1. leslegsanas/izslegsanas sledzis
2. Atruma regulešanas ritenitis
3. Uzstadisanas punkts piederumiem
4. Rokturis

5. Seestura atslega

6. Sešstūra atslēgas turetājs
   13.Ogles suku turetajs

MONTAZA

Pirms montazas vienmér izslédziet masinu un izraujjet kontaktdaksu no elektrotikla.

Slipešanas paliktna un smilspapira uzstadisana un nonemšana (B att.)

Slipesanas darbiem jaizmanto slipsanas paliktni un smilspapiru.

Uzstadisana

• Novietojiet masinu uz galda ar uzstadisanas punktu (3) uz augsu.
• Atskruvejiet skruvi ar sešstura padzilinajumu galvinā (7), izmantojot sešstura atslēgu (5).
  Uzstadiet slipesanas paliktni (9) uz uzstadisanas punkta (3).
• Pievelciet skruvi ar sešstura padzilinajumu galvinā (7), izmantojot sešstura atslēgu (5).

• Uzstadiet nepiecesamā rupjuma smilspapiru (10) uz slipeşanas paliktna (9). Parliecinieties, ka smilspapira (10) caurums ir preti slipeşanas paliktna (9) caurumam.

• Izmantojiet raupju smilspapiru (raupjums 50) grubulainu, nelidzenu virsmu slipešanai.

• Izmantojiet videju smilspapiru (raupjums 80), lai nonemtu svikas, kas palikuas no raupja smilspapira.
• Izmantojiet smalku smilspapiru (raupjums 120) virsmasPEDeji slipeesanai.

Noemšana

• Novietojiet masinu uz galda ar uzstadijanas punktu (3) uz augsu.
• Nonemiet smilspapiru (10) no slipeşanas paliktna (9).
• Atskruvejiet skruvi ar sešstura padzilinajumu galvina (7), izmantojot sešstura atslegu (5).
• Nonemiet slipesanas paliktni (9) no uzstadisanas punkta (3).
• Pievelciet skruvi ar sestura padzilinajumu galvinā (7), izmantojot sestura atslēgu (5).

Puteklu atsuksanas adaptera montaza (C1 + C2 att.)

Puteklu atsucela adapteri var lietot, lai savienotu instrumentu ar puteklsucju, kad tiek veikta slipesana. Putekl tiktsatsukti un jusu darba vieta khus tiraka.

puteklu atsucceja adapteri var izmantot tikai kombinacija ar slipesanas paliktni (9).

Lai uzstaditi puteklu atsucceja adapteri:

• nonemiet piederumus no masinas varpstas (3), ja tas vel nav izdarits;
• samontējiet kopa detalias puteklu atsukšanai (15A lidz 15D), ka paradits (C1 un C2 att.);
• pievienojiet masinas varpstai adaptereri, lidz tas ar klikski drosi nofiksejas; parliecinieties, ka aizmugurejie pirksti (15C) ar klikski nofiksejas masinas korpusa spraugas;
• ievietojiet filca gredzenu (15E) starp paliktni un adapteri, lai cieši noblivetu, un samontejiet slipesanas paliktni, kā noradīts ieprieksejā nodala;
• pievienojiet puteklsucejam adaptera galu (15D).

Zagaasmensuzstadisana un nonemsana (B att.)

Zágešanas darbiem jāizmanto zága asmeni.

Uzstadisana

• Novietojiet masinu uz galda ar uzstadiisanas punktu (3) uz augsu.
• Atskruvejiet skruvi ar sešstura padzilinajumugalvinā (7), izmantojot sešstura atslęgu (5).
  Nonemiet starpliku (8).
• Uzstadiet zaga asmeni (11) uz uzstadiisanas punkta (3).
  Uzlieciet starpliku (8).
• Pievelciet skruvi ar sestura padzilinajumugalvinā (7), izmantojot sestura atslēgu (5).

Noemšana

• Novietojiet masinu uz galda ar uzstadisanas punktu (3) uz augsu.

• Atskruvejiet skruvi ar sešstura padzilinajumugalvinā (7), izmantojot sešstura atslęgu (5).
  Nonemiet starpliku (8).
  Nonemiet zaga asmeni (11) no uzstadisanas punkta (3).
  Uzlieciet starpliku (8).

• Pievelciet skruvi ar sešstura padzilinajumu galvinā (7), izmantojot sešstura atslēgu (5).

Skrapesanas naza uzstadisana un nonemsana (B att.)

Skrapesanas darbiem jaizmanto skrapesanas nazis.

Uzstadisana

• Novietojiet masinu uz galda ar uzstadiisanas punktu (3) uz augsu.
• Atskruvejiet skruvi ar sestura padzilinajumugalvinā (7), izmantojot sestura atslegu (5).
  Nonemiet starpliku (8).
  Uzstadiet skrapesanas nazi (12) uz uzstadisanas punkta (3).
  Uzlieciet starpliku (8).
• Pievelciet skruvi ar sešstura padzilinajumugalvinā (7), izmantojot sešstura atslęgu (5).

Nonem'sana

• Novietojiet masinu uz galda ar uzstadisanas punktu (3) uz augsu.
• Atskruvejiet skruvi ar sestura padzilinajumugalvinā (7), izmantojot sestura atslegu (5).
  Nonemiet starpliku (8).
• Nonemiet skrapesanas nazi (12) no uzstadisanas punkta (3).
  Uzlieciet starpliku (8).
• Pievelciet skruvi ar sešstura padzilinajumugalvinā (7), izmantojot sešstura atslēgu (5).

IZMANTOSANA

leslgsana un izslgsana (A att.)

Lai ieslegtu ma sinu, pabidiet ieslegsanas/ izslgstanas sledzi (1) uz prieksu.
Lai izslegtu mašinu, pabīdiet ieslēgsanas/ izslegsanas sleždi (1) uz aizmuguri.

Atruma iestatišana (A att.)

Atruma iestatisanai tiek izmantots atruma regulesanas ritenitis. Atruma regulesanas riteniti var iestatit 6 pozicijas. Idealais atrums ir atkarigs no darba un apstradajama materiala.

Padomi optimalai lietošanai

• Nostipriniet sagatavi. Izmantojiet limspiles mazam sagatavem.
  Uzzimjet linju, lai noteiktu virzenu, kurā virzīt piederumu.
  Ciesi turiet mašinu aiz roktura.
  lesledzietmasinu.
• Pagaidiet, lidz masina sasniedz pilnu atrumu.
  Novietojiet piederumu uz sagataves.
  Leni virziet masinu pa ieprieks uzzimeto liniju, stingri spiezot pigeonumu pret sagatavi.
• Neizmantojiet parak lielu spiedenu uz masinu. Laujiet masinai veikt darbu.
• Izslédziet masinu un gaidiet, lidz ta pilnibā apstājas, pirms to noliekat.

TIRISANA UN TEHNISKA APKOPE

Pirms tirisanas un tehniskas apkopes vienmer izsledziet masinu un izraujiet kontaktdaksu no elektrotikla.

• Regulari tiriet korpusu ar mikstu dranu.
• Uzturiet ventilacijas carumus tirus no putekliem un netirumiem. Ja nepiecesams, izmantojiet mikstu, mitru dranu, lai notiritu puteklus un netirumus no ventilacijas carumiem.

Piederumu nomaina (B att.)

Nolietoti vai bojati piederumi nekavejoties janomaina.

Izmantojiet tikai asus un nebojatus piederumus.

Lai nonemtu pigeonmu, rikojieties ka aprakstits attiecigajā sadala.
Lai uzstaditu piederumu, rikojieties kā aprakstits attiecigajā sadala.

levrojiet pievienotos garantijas noteikumus.

VIDE

Atbrivošanas

Izstrādājums, piederumi un iepakojums jāskiro, lai tiktu veikta videi draudziga sparstrāde.

Tikai EK valstim

Neatbrivojieties no elektriskiem instrumentiem, izmetot tos majturibas atkritumos. Saskaar Eiropas direktivu 2012/19/EU par elektrisko un elektronisko iekartu atkritumiem un taspiemerošanu nacionalajas tiesibas, elektriskos instrumentus, kuri vairs nav izmantojami, irjasavac atseviski un no tiem jaatbrivojas videidraudzigā veidā.

Izstradajums un lietotaja rokasgramata var mainities. Tehiskos datus var mainit bez iepriekseja brdinajuma.
