NÁVOD NA OBSLUHU OTM1005 Ferm

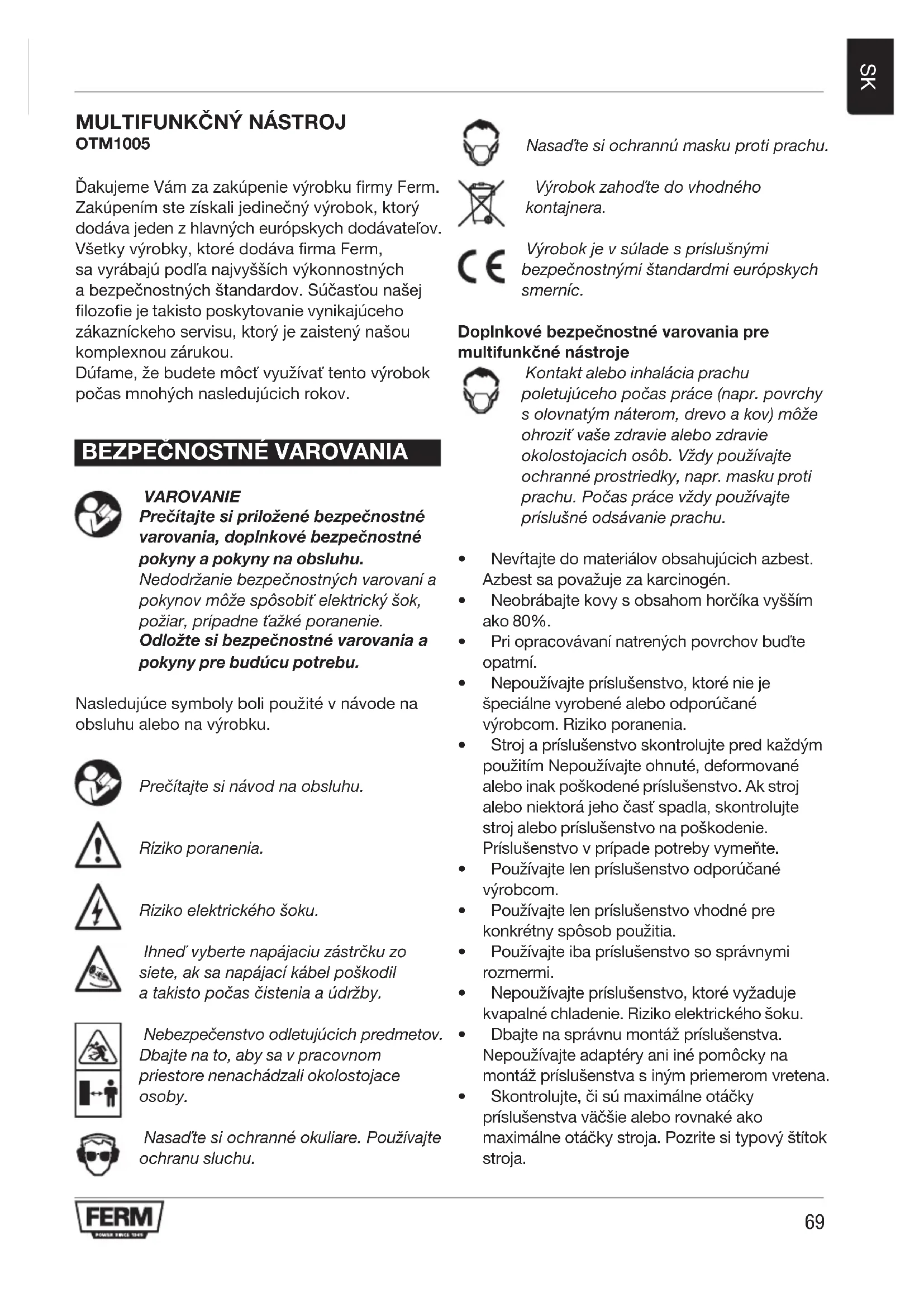

OTM1005 ĎakujemeVámzazakúpenievýrobkufirmyFerm. Zakúpenímstezískalijedinečnývýrobok,ktorý dodávajedenzhlavnýcheurópskychdodávateľov. Všetkyvýrobky,ktorédodávafirmaFerm, savyrábajúpodľanajvyššíchvýkonnostných abezpečnostnýchštandardov.Súčasťounašej filozofie je takisto poskytovanie vynikajúceho zákazníckehoservisu,ktorýjezaistenýnašou komplexnou zárukou. Dúfame,žebudetemôcťvyužívaťtentovýrobok počasmnohýchnasledujúcichrokov.

VAROVANIE Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné pokyny a pokyny na obsluhu. Nedodržaniebezpečnostnýchvarovanía pokynovmôžespôsobiťelektrickýšok, požiar,prípadneťažképoranenie. Odložte si bezpečnostné varovania a pokyny pre budúcu potrebu. Nasledujúcesymbolybolipoužitévnávodena obsluhualebonavýrobku. Prečítajtesinávodnaobsluhu. Riziko poranenia. Rizikoelektrickéhošoku. Ihneďvybertenapájaciuzástrčkuzo siete,aksanapájacíkábelpoškodil atakistopočasčisteniaaúdržby. Nebezpečenstvoodletujúcichpredmetov. Dbajte na to, aby sa v pracovnom priestore nenachádzali okolostojace osoby. Nasaďtesiochrannéokuliare.Používajte ochranu sluchu. Nasaďtesiochrannúmaskuprotiprachu. Výrobokzahoďtedovhodného kontajnera. Výrobokjevsúladespríslušnými bezpečnostnýmištandardmieurópskych smerníc.

Kontakt alebo inhalácia prachu poletujúcehopočaspráce(napr.povrchy solovnatýmnáterom,drevoakov)môže ohroziťvašezdraviealebozdravie okolostojacichosôb.Vždypoužívajte ochranné prostriedky, napr. masku proti prachu.Počasprácevždypoužívajte príslušnéodsávanieprachu.

• Nevŕtajtedomateriálovobsahujúcichazbest. Azbestsapovažujezakarcinogén.

• Neobrábajtekovysobsahomhorčíkavyšším ako 80%.

• Priopracovávanínatrenýchpovrchovbuďte opatrní.

• Nepoužívajtepríslušenstvo,ktorénieje špeciálnevyrobenéaleboodporúčané výrobcom.Rizikoporanenia.

• Strojapríslušenstvoskontrolujtepredkaždým použitímNepoužívajteohnuté,deformované alebo inak poškodené príslušenstvo. Ak stroj aleboniektorájehočasťspadla,skontrolujte stroj alebo príslušenstvo na poškodenie. Príslušenstvovprípadepotrebyvymeňte.

• Používajtelenpríslušenstvoodporúčané výrobcom.

• Používajtelenpríslušenstvovhodnépre konkrétnyspôsobpoužitia.

• Používajteibapríslušenstvososprávnymi rozmermi.

• Nepoužívajtepríslušenstvo,ktorévyžaduje kvapalné chladenie. Riziko elektrického šoku.

• Dbajtenasprávnumontážpríslušenstva. Nepoužívajteadaptéryaniinépomôckyna montážpríslušenstvasinýmpriemeromvretena.

• Skontrolujte,čisúmaximálneotáčky príslušenstvaväčšiealeborovnakéako maximálneotáčkystroja.Pozritesitypovýštítok stroja.70

• Ponamontovanípríslušenstvanechajtestroj bežaťnavoľnobehvbezpečnomprostredí.Ak strojsilnevibruje,ihneďhovypnite,vytiahnite zástrčkuznapájaniaapokústesavyriešiť problém.

• Presvedčtesa,žeobjektjedobrepodoprený alebouchytený.

• Nasaďtesiochrannéokuliare.Používajte ochranusluchu.Nasaďtesiochrannúmasku protiprachu.Akjepotrebnépoužiteiné ochranné pomôcky, ako sú pracovné rukavice, bezpečnostnúobuvatď.Nebezpečenstvo poranenia.

• Dbajtenato,abysavpracovnompriestore nenachádzaliokolostojaceosoby.Uistitesa, ževšetkyosobyvpracovnejoblastipoužívajú ochranné pomôcky. Riziko poranenia.

• Udržujtenapájacíkábelmimodosah otáčajúcehosapríslušenstva.Aksanapájací kábeldotkneotáčajúcehosapríslušenstva, môžuvašerukyprísťdokontaktus príslušenstvom. Riziko poranenia.

• Kebypríslušenstvomohloprísťdostykuso skrytoukabelážoualeboelektrickýmvedením, držtezariadeniezaizolovanéuchopovacie plochy.Keďsapríslušenstvodostanedo kontaktuskáblompodnapätím,neizolované kovovéčastistrojamôžubyťpodnapätím. Riziko elektrického šoku.

• Nepoužívajtestroj,akhoprenášate.Riziko poranenia.

• Zariadenienepoužívajtevblízkostihorľavých materiálov.Rizikopožiaru.

• Majtenapamäti,žepovypnutístrojasa príslušenstvoeštekrátkudobuotáča.Nikdysa nepokúšajtezastaviťpríslušenstvovlastnými silami.

• Používajteibapredlžovaciekáble,ktoré súvhodnénamenovitývýkonstrojas maximálnym prierezom 1,5 mm

.Akpoužívate predlžovaciucievku,vždyodviňtekábel. TECHnICKé ÚDAJE oTm1005 Napätie V~ 230 Frekvencia Hz 50 Príkon W 280 Otáčky naprázdno min-1 11.000 - 20.000 Hmotnosť kg 1,5 HLUK A VIBráCIE oTm1005 Akustický tlak (Lpa) dB(A) 85 Akustický výkon (Lwa) dB(A) 96 Nepresnosť (K) dB(A) 3 Vibrácie (brúsenie dreva) m/s

7,3 Vibrácie (zaškrabávanie dreva) m/s

5,6 Nepresnosť (K) m/s

Hladinaemisiíodvibráciíuvedenánazadnej strane tohto návodu na obsluhu bola nameraná vsúladesnormalizovanýmtestomuvedenýmv normeEN60745;môžesapoužívaťnavzájomné porovnávanienáradíanapredbežnéposúdenie vystaveniaúčinkomvibráciípripoužívanínáradia pre uvedené aplikácie - používanienáradianarôzneaplikácie,alebo vspojenísrôznymialebonedostatočne udržiavanýmidoplnkamimôžeznačnezvýšiť úroveňvystavenia - časovédobypočasktorýchjejenáradie vypnutéalebopočasktorýchnáradiebežíale vskutočnostinevykonávaprácumôžuznačne znížiťúroveňvystavenia Chráňtesapredúčinkamivibráciítak,žebudete náradieajehopríslušenstvosprávneudržiavať, takženebudetepracovaťsostudenýmirukami atakžesisvojepracovnépostupysprávne zorganizujete71

2. Kolieskonastaveniarýchlosti

3. Upínacíhrotnamontážpríslušenstva

6. Držiakimbusovéhokľúča

13.Držiakuhlíkovýchkief ZLOŽENIE Predzloženímvždystrojvypnitea vytiahnitezástrčkuzelektrickejsiete. Montáž a demontáž brúsnej podložky a brúsneho papiera (obr. B) Brúsnapodložkaabrúsnypapiersúnevyhnutné na brúsenie. Montáž

• Položtestrojnastôltak,abyupínacíhrot(3) smeroval nahor.

• Uvoľniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

• Nasaďtenaupínacíhrot(3)brúsnupodložku(9).

• Dotiahniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

• Namontujtebrúsnypapier(10)spožadovanou veľkosťouzrnanabrúsnupodložku(9). Skontrolujte,čiperforáciabrúsnehopapiera (10)zodpovedáperforáciibrúsnejpodložky(9). - Hrubýbrúsnypapier(zrnitosť50)používajte nabrúseniehrubých,nerovnomerných povrchov. - Strednehrubýbrúsnypapier(zrnitosť80) používajtenaodstraňovanierýh,ktoré zostali po hrubom brúsnom papieri. - Jemnýbrúsnypapier(zrnitosť120)používajte prekonečnúúpravupovrchu. Demontáž

• Uvoľniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

• Snímtezupínaciehohrotu(3)brúsnupodložku (9).

• Dotiahniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5). Montáž odsávania prachu (obr. C1 + C2) Prvokodsávaniaprachusadápoužiťna pripojeniestrojakvysávačupribrúsení.Prachsa budeodsávaťavašapracovnáoblasťzostane čistejšia. Adaptérodsávaniaprachusadápoužiť lenvkombináciisbrúsnoupodložkou(9). Inštaláciaadaptéraodsávaniaprachu:

• Akstetoeštenevykonali,odpojte príslušenstvoodhriadeľastroja(3).

• Medzipodložkuaadaptérpridajte plsťovýkrúžok(15E)napevnéutesneniea brúsnupodložkuzložtepodľapokynovv predchádzajúcej kapitole.

• Uvoľniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

• Odstráňterozpernýkrúžok(8).

• Nasaďtepílovýkotúč(11)naupínacíhrot(3).

• Nasaďterozpernýkrúžok(8).

• Dotiahniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5). Demontáž

• Odstráňterozpernýkrúžok(8).

• Snímtepílovýkotúč(11)zupínaciehohrotu(3).

• Nasaďterozpernýkrúžok(8).

• Dotiahniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

• Uvoľniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

• Odstráňterozpernýkrúžok(8).

• Nasaďtezaškrabávacínôž(12)naupínacíhrot (3).

• Nasaďterozpernýkrúžok(8).

• Dotiahniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

• Uvoľniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

• Odstráňterozpernýkrúžok(8).

• Snímtezaškrabávacínôž(12)zupínacieho hrotu(3).

• Nasaďterozpernýkrúžok(8).

• Dotiahniteimbusovúskrutku(7)pomocou imbusovéhokľúča(5).

Zapnutie a vypnutie (obr. A)

Otáčkysanastavujúpomocoukolieskanastavenia rýchlosti.Kolieskonastaveniarýchlostijemožné nastaviťdo6polôh.Ideálneotáčkyzávisiana aplikáciiamateriáli,ktorýmábyťopracovávaný. Nenastavujteotáčkypočaspráce.

• Nakreslitesičiaryzaúčelomvymedzenia smeru,ktorýmjetrebaviesťpríslušenstvo.

• Počkajte,pokýmstrojnedosiahneplnú rýchlosť.

• Umiestnitepríslušenstvonaobrobok.

• Pomalyposúvajtestrojpozdĺžpredkreslených čiarspevnýmprítlakomnapríslušenstvoproti obrobku.

• Nevyvíjajtenadmernýtlaknastroj.Nechajte, aby stroj sám vykonával prácu.

• Ventilačnéotvoryudržiavajtečistébezprachu anečistôt.Vprípadepotrebypoužitemäkkú, navlhčenútkaninunaodstránenieprachua nečistôtzventilačnýchotvorov.

Opotrebovanéalebopoškodenépríslušenstvosa musíihneďvymeniť. Používajtelenostréanepoškodené príslušenstvo.

• Príslušenstvoodmontujtepodľapostupu popísanéhovpríslušnejčasti.

• Novépríslušenstvonamontujtepodľapostupu popísanéhovpríslušnejčasti.73

Obr. A + D Uhlíkovékefkysamusiapravidelnekontrolovať. Aksauhlíkovékefkyopotrebujú,strojzačne nepravidelnepracovať. Používajtevýhradneuhlíkovékefky správneho typu.

• Zložtedržiakyuhlíkovýchkefiek(13)pomocou skrutkovača.

• Vyčistiteuhlíkovékefky.

• Vprípadeopotrebovaniavymeňteobauhlíky súčasne.

• Namontujtedržiakyuhlíkovýchkefiek(13) pomocouskrutkovača.

• Ponamontovanínovýchuhlíkovýchkefiek nechajtestrojbežaťasi15minútbezzáťaže. ZárUKA Pozritesipriloženézáručnépodmienky.

Výrobok,príslušenstvoaobalsamusia separovaťzaúčelomrecyklácie chrániacejživotnéprostredie.

Elektricky napájané zariadenia neodhadzujte do domovéhoodpadu.Podľaeurópskejsmernice 2012/19/EUoelektrickomaelektronickom odpade a jej implementácie do národného práva, elektrickénástroje,ktorésaužďalejnepoužívajú, samusízhromažďovaťsamostatnealikvidovať ibaekologickyprijateľnýmspôsobom. Výrobokanávodnaobsluhupodliehajú zmenám.Technickéúdajesamôžuzmeniťbez predchádzajúceho upozornenia.74

N a naši vlastní zodpovědnost prohlašujeme, že je tento výrobek v souladu s následujícími standardy a normami: Je v súlade s normou 2011/65/EÚ Európskeho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronickom vybavení. (SK) V yhlasujeme na našu výhradnú zodpovednosť, že tento výrobok je v zhode a súlade s nasledujúcimi normami a predpismi: Je v súlade s normou 2011/65/EÚ Eu

rópskeho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronickom vybavení. (SL)
