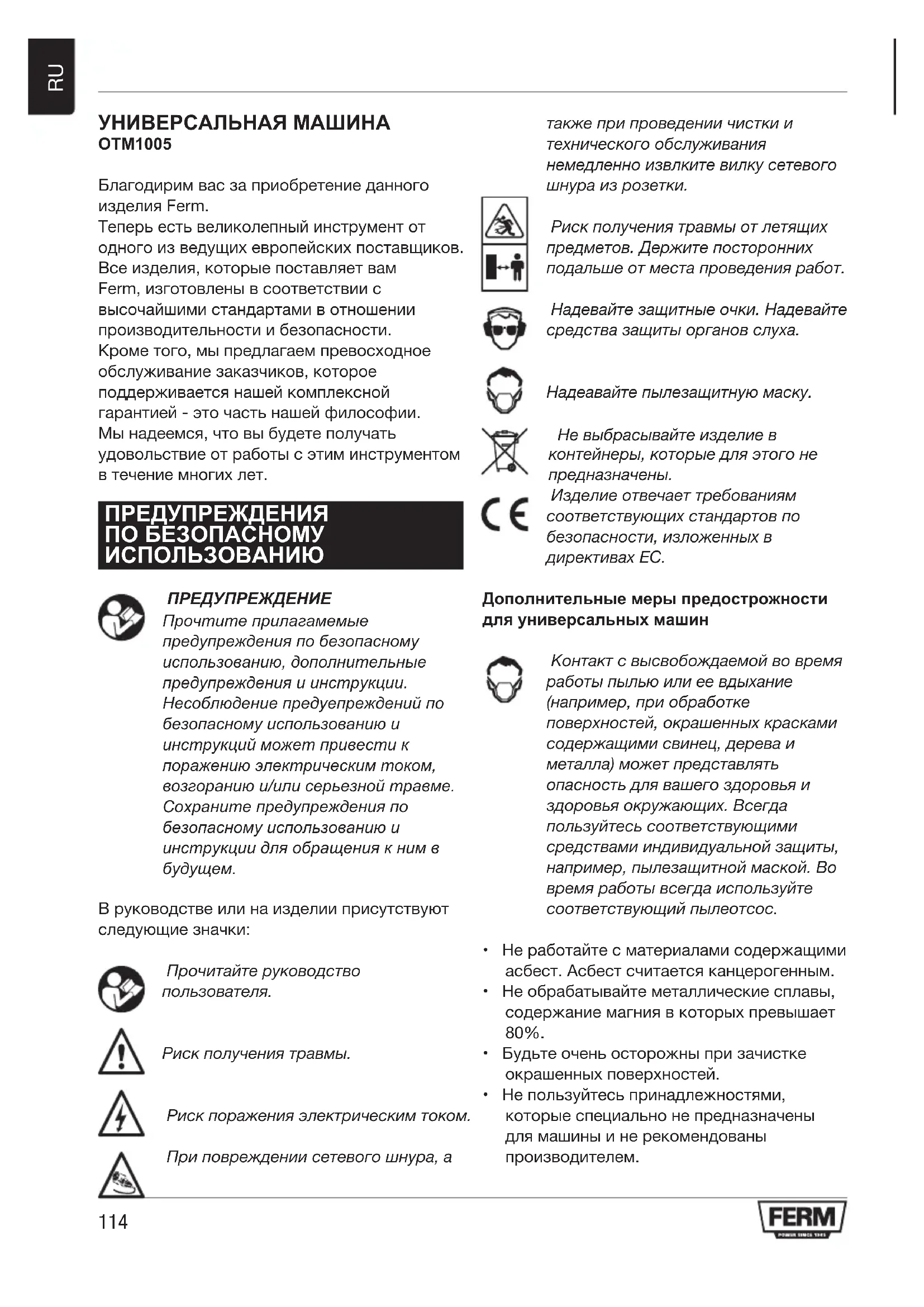

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ OTM1005 Ferm

Благодирим вас за приобретение данного изделия Ferm. Теперь есть великолепный инструмент от одного из ведущих европейских поставщиков. Все изделия, которые поставляет вам Ferm, изготовлены в соответствии с высочайшими стандартами в отношении производительности и безопасности. Кроме того, мы предлагаем превосходное обслуживание заказчиков, которое поддерживается нашей комплексной гарантией - это часть нашей философии. Мы надеемся, что вы будете получать удовольствие от работы с этим инструментом в течение многих лет.

ПРЕДУПРЕЖДЕНИЕ Прочтите прилагамемые предупреждения по безопасному использованию, дополнительные предупреждения и инструкции. Несоблюдение предуепреждений по безопасному использованию и инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме. Сохраните предупреждения по безопасному использованию и инструкции для обращения к ним в

В руководстве или на изделии присутствуют следующие значки: Прочитайтеруководство пользователя. Рискполучениятравмы. Рискпораженияэлектрическимтоком. Приповреждениисетевогошнура,а такжеприпроведениичисткии техническогообслуживания немедленноизвлкитевилкусетевого шнураизрозетки. Рискполучениятравмыотлетящих предметов.Держитепосторонних подальшеотместапроведенияработ. Надевайтезащитныеочки.Надевайте средствазащитыоргановслуха. Надеавайтепылезащитнуюмаску. Невыбрасывайтеизделиев контейнеры,которыедляэтогоне предназначены. Изделиеотвечаеттребованиям соответствующихстандартовпо безопасности,изложенныхв директивахЕС.

Контактсвысвобождаемойвовремя работыпыльюилиеевдыхание (например,приобработке поверхностей,окрашенныхкрасками содержащимисвинец,дереваи металла)можетпредставлять опасностьдлявашегоздоровьяи здоровьяокружающих.Всегда пользуйтесьсоответствующими средствамииндивидуальнойзащиты, например,пылезащитноймаской.Во времяработывсегдаиспользуйте соответствующийпылеотсос.

• Не работайте с материалами содержащими асбест. Асбест считается канцерогенным.

• Не обрабатывайте металлические сплавы, содержание магния в которых превышает 80%.

• Будьте очень осторожны при зачистке окрашенных поверхностей.

• Не пользуйтесь принадлежностями, которые специально не предназначены для машины и не рекомендованы производителем.115

Риск получения травмы.

• Перед каждым использованием проверяйте машину и принадлежности. Не пользуйтесь погнутыми принадлежностями, принадлежностями с трещинами или имеющими иные повреждения. Если машина или принадлежность упадет, проверьте машину или принадлежность на наличие повреждений. При необходимости замените принадлежность.

• Используйте только принадлежности, рекомендованные производителем.

• Пользуйтесь принадлежностями, которые предназначены для выполнения конкретной работы.

• Используйте только принадлежности должных размеров.

• Не пользуйтесь принадлежностями, которым необходимы охлаждающие жидкости. Риск поражения электрическим

• Проверьте, чтобы принадлежности были установлены должным образом. Не пользуйте адаптерами или иными вспомогательными средствами для установки принадлежностей с другим диаметром шпинделя.

• Проверьте, чтобы максимальная скорость принадлежности была больше или равна максимальной скорости работы машины. Обратитесь к паспортной табличке, закрепленной на машине.

• После установки принадлежности запустите машину без нагрузки в безопасном месте. Если наблюдается сильная вибрация, немедленно выключите машину, извлеките вилку сетевого шнура из розетки и попытайтесь решить

• Проверьте чтобы заготовка имела должную опору или была закреплена.

• Надевайте защитные очки. Надевайте средства защиты органов слуха. Надеавайте пылезащитную маску. При необходимости используйте средства индивидуальной защиты, например, защитные перчатки, защитную обувь и т.п. Риск получения травмы.

• Держите посторонних подальше от места проведения работ. Убедитесь в том, что все люди, находящиеся в рабочей зоне, пользуются средствами индивидуальной защиты. Риск получения травмы.

• Держите сетевой кабель на удалении от вращающейся принадлежности. При касании сетевым кабелем вращающейся принадлежности кисти рук или предплечья могут вступить в контакт с принадлежность. Риск получения травмы.

• Держите машину за изолированные поверхности захвата, если принадлежность может вступить в контакт со скрытой проводкой или сетевым кабелем. Если принадлежность касается кабеля “под напряжением”, металлические детали машины также становятся деталями “под напряжением”. Риск поражения электрическим током.

• Не пользуйтесь машиной, держа ее сбоку. Риск получения травмы.

• Не пользуйтесь машиной рядом с горючими материалами. Риск возгорания.

• Примите к сведению, что после выключения машины принадлежность продолжает движение в течение некоторого времени. Не пытайтесь остановить принадлежность самостоятельно.

• Не ставьте включенную машину на стол или

• Регулярно прочищайте вентиляционные отверстия. Риск поражения электрическим

Электробезопасность Всегдапроверяйте,чтобынапряжение источникапитаниясоответствовало напряжению,указанномуна паспортнойтабличке.

• Не пользуйтесь машиной с поврежденным сетевым шнуром или вилкой.

• Используйте кабели удлинителей, соответствующие номинальной мощности машины, минимальная толщина кабеля 1,5 мм2. При использовании катушки кабеля удлинителя, всегда полностью разворачивайте кабель.116

OTM1005 Напряжение сети питания В~ 230 Частота сети питания Гц 50 Потребляемая мощность Вт 280 Скорость без нагрузки мин-1 11.000 - 20.000 Вес кг 1,5

OTM1005 Звуковое давление (Lpa) дБ (A) 85 Акустическая мощность (Lwa) дБ (A) 96 Погрешность (K) дБ (A) 3 Вибрация (шлифование дерева) м/с2 4,2 Вибрация (пиление дерева) м/с2 7,3 Вибрация (зачистка дерева) м/с2 8,1 Вибрация (пиление стали) м/с2 5,6 Погрешность (K) м/с2 1,5 Надевайтесредствазащитыорганов

Уровень вибрации, указанный в конце данного руководства по эксплуатации был измерен в соответствии со стандартизированным испытанием, содержащимся в EN 60745; данная характеристика может использоваться для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей - при использовании инструмента в других целях или с другими/неисправными вспомогательными приспособлениями уровень воздействия вибрации может значительно повышаться - в периоды, когда инструмент отключен или функционирует без фактического выполнения работы, уровень воздействия вибрации может значительно снижаться защищайте себя от воздействия вибрации, поддерживая инструмент и его вспомогательные приспособления в исправном состоянии, поддерживая руки в тепле, а также правильно огранизовуя свой рабочий процесс

Ваша универсальная машина предназначена для легкой шлифовки, пиления и зачистки.

1. Выключатель вкл./выкл.

2. Диск регулировки скорости

3. Точка крепления принадлежностей

6. Держатель торцевого ключа

13. Держатель угольной щетки

Передсборкойвсегдавыключайте машинуиизвлекайтевилкусетевого шнураизрозетки.

Для шлифования необходимо использовать шлифовальную подушку с наждачной бумагой.

• Установите машину на стол так, чтобы точка крепления (3) была направлена вверх.

• Ослабьте винт с внутренним шестигранником (7) с помощью торцевого ключа (5).

• Установите шлифовальную подушку (9) на точку крепления (3).

• Затяните винт с внутренним шестигранником (7) торцевым ключом (5).

• Установите наждачную бумагу (10) должной зернистости на шлифовальную подушку (9). Проверьте, чтобы отверстия в наждачной бумаге (10) соответствовали отверстиям в шлифовальной подушке (9). - Для шлифовки грубых, неровных поверхностей используйте грубую наждачную бумагу (зерно 50). - Для удаления царапин, оставшихся после использования грубой наждачной бумаги, используйте среднюю наждачную бумагу (зерно 80). - Для полировки поверхностей используйте мелкую наждачную бумагу (зерно 120).117

• Установите машину на стол так, чтобы точка крепления (3) была направлена вверх.

• Снимите наждачную бумагу (10) со шлифовальной подушки (9).

• Ослабьте винт с внутренним шестигранником (7) с помощью торцевого ключа (5).

• Снимите шлифовальную подушку (9) с точки крепления (3).

• Затяните винт с внутренним шестигранником (7) торцевым ключом (5). Установка пылеуловителя (fig C1 + C2) Пылеуловитель используется для подсоединения инструмента к пылесосу при шлифовке. Пыль будет удалена, а рабочая поверхность останется чистой. переходникпылеуловителяможно использоватьтолькосовместнос шлифовальнымдиском(9). Установка переходника пылеуловителя:

• Снимите принадлежность со шпинделя инструмента, если это не было сделано ранее (3).

• Соберите составляющие пылеуловителя (15A to 15D) как показано на (Fig. C1 and C2)

• Установите пылеуловитель на шпиндель инструмента (будет слышен щелчок), убедитесь, что задние захваты (15C) надежно закреплены на корпусе инструмента.

• Для обеспечения уплотнения установите фетровое кольцо (15E) между накладкой и переходником, затем установите шлифовальный диск в соответствии с предыдущим разделом.

• Подсоедините пылесос к переходнику (15D). Установка и снятие полотна (рис. В) Для пиления необходимо использовать

• Установите машину на стол так, чтобы точка крепления (3) была направлена вверх.

• Ослабьте винт с внутренним шестигранником (7) с помощью торцевого ключа (5).

• Снимите установочную шайбу (8).

• Установите полотно (11) на точку крепления (3).

• Установите установочную шайбу (8).

• Затяните винт с внутренним шестигранником (7) торцевым ключом (5).

• Установите машину на стол так, чтобы точка крепления (3) была направлена вверх.

• Ослабьте винт с внутренним шестигранником (7) с помощью торцевого ключа (5).

• Снимите установочную шайбу (8).

• Снимите полотно (11) с точки крепления (3).

• Установите установочную шайбу (8).

• Затяните винт с внутренним шестигранником (7) торцевым ключом (5). Установка и снятие скребкового ножа

Для зачистки необходимо использовать скребковый нож.

• Установите машину на стол так, чтобы точка крепления (3) была направлена вверх.

• Ослабьте винт с внутренним шестигранником (7) с помощью торцевого ключа (5).

• Снимите установочную шайбу (8).

• Установите скребковый нож (12) на точку крепления (3).

• Установите установочную шайбу (8).

• Затяните винт с внутренним шестигранником (7) торцевым ключом (5).

• Установите машину на стол так, чтобы точка крепления (3) была направлена вверх.

• Ослабьте винт с внутренним шестигранником (7) с помощью торцевого ключа (5).

• Снимите установочную шайбу (8).

• Снимите скребковый нож (12) с точки крепления (3).

• Установите установочную шайбу (8).

• Затяните винт с внутренним шестигранником (7) торцевым ключом (5).118

• Чтобы включить машину, сдвиньте выключатель вкл./выкл. (1) вперед.

• Чтобы выключить машину, сдвиньте выключатель вкл./выкл. (1) назад.

Для настройки скорости используется диск регулировки скорости. Диск регулировки скорости можно установить в одно из 6 положений. Идеальная скорость зависит от рода выполняемой работы и обрабатываемого

Ненастраивайтескоростьвовремя

• Поверните диск регулировки скорости (2) в требуемое положение.

• Зажмите заготовку. Для крепления мелких заготовок используйт струбцину.

• Проведите линию, чтобы определить направление перемещения принадлежности.

• Крепко держите машину за ручку.

• Дождитесь пока машина достигнет полной

• Установите принадлежность на заготовку.

• Медленно перемещайте машину вдоль заранее проведенной линии, крепко прижимая принадлежность к заготовке.

• Не нажимайте на машину слишком сильно. Пусть машина работает сама.

• Выключите машину и перед тем, как опустить дождитесь ее полной остановки.

Передчисткойитехническим обслуживаниемвсегдавыключайте машинуиизвлекайтевилкусетевого шнураизрозетки.

• Регулярно чистите корпус сухой, мягкой

• Держите вентиляционные отверстия свободными от пыли и грязи. При необходимости используйте мягкую, влажную ткань для удаления пыли и грязи с вентиляционных отверстий.

Изношенные или поврежденные принадлежности подлежат немедленной

Используйтетолькоострые инеповрежденныепринадлежности.

• Чтобы снять принадлежность, действуйте как описано в соответствующем разделе.

• Чтобы установить принадлежность, действуйте как описано в соответствующем разделе.

Рис.A+D Угольные щетки необходимо регулярно проверять. Если угольные щетки изношены, машина начнет работать неравномерно. Используйтетолькоугольныещетки должноготипа.

• Снимите держатели угольных щеток (13) с помощью отвертки.

• Вычистите угольные щетки.

• В случае износа всегда заменяйте обе угольные щетки одновременно.

• Установите держатели угольных щеток (13) с помощью отвертки.

• После установки новых угольных щеток, запустите машину на холостом ходу примерно на 15 минут.

Обратитесь к прилагаемым условиям гарантии.119

Данноеизделие,принадлежностии упаковкаподлежатсортировкедля переработке,безопаснойдля окружающейсреды.

Не выбрасывайте электроинструмент вместе с бытовым мусором. В соответствии с Европейским руководством 2012/19/ ЕU по “Утилизации электрического и электронного оборудования” и национальными законодательными актами электроинструмент, который больше не используется, необходимо собирать отдельно и утилизировать безопасным для окружающей среды образом. Изделие и руководство пользователя могут быть изменены. Технические характеристики могут быть изменены без дальнейшего уведомления.120

6. Тримач торцевого ключа

8,1 Вибрации (рязане в стомана) m/s

• Отстранете дистанционния елемент (8).

• Поставете ножа на триона (11) върху монтажната точка (3).

• Монтирайте дистанционния елемент (8).

• Отстранете дистанционния елемент (8).

• Отстранете ножа на триона (11) от монтажната точка (3).

• Монтирайте дистанционния елемент (8).

• Отстранете дистанционния елемент (8).

• Поставете ножа за остъргване (12) върху монтажната точка (3).

• Монтирайте дистанционния елемент (8).

• Отстранете дистанционния елемент (8).

• Отстранете ножа за остъргване (12) от монтажната точка (3).

• Монтирайте дистанционния елемент (8).

• Почиствайте корпуса редовно с мека

свою ответственность заявляем, что данное изделие соответствует следующим стандартам и нормам: соответствует требованиям Директивы 2011/65/EU Европейского парламента и совета от 8 июня 2011 г. по ограничению использования определенных опасных веществ в электрическом и электронном оборудовании (UK)
