BEDIENUNGSANLEITUNG CTM1010 Ferm

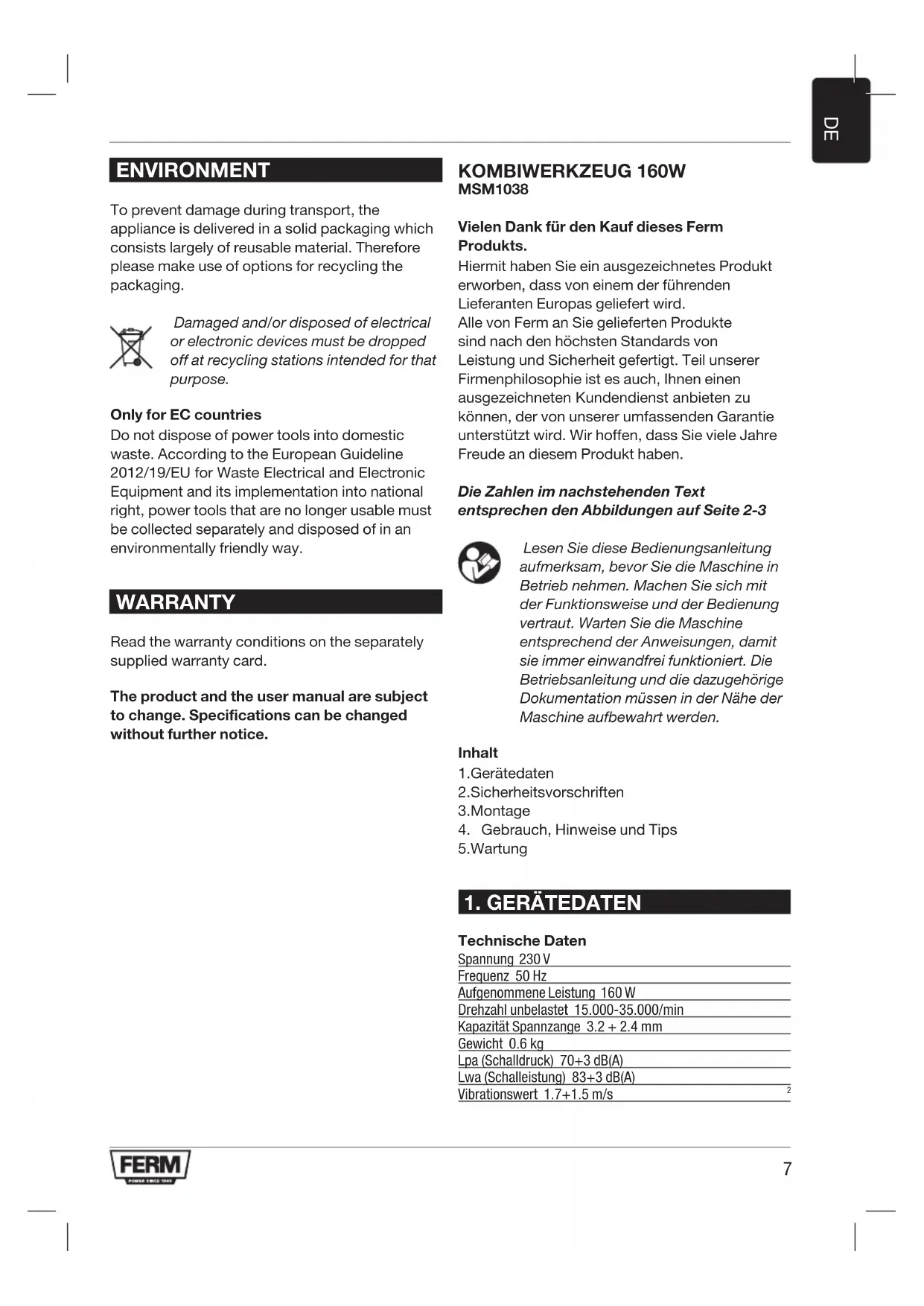

ENVIRONMENT To prevent damage during transport, the appliance is delivered in a solid packaging which consists largely of reusable material. Therefore please make use of options for recycling the packaging. Damaged and/or disposed of electrical or electronic devices must be dropped off at recycling stations intended for that purpose. Only for EC countries Do not dispose of power tools into domestic waste. According to the European Guideline 2012/19/EUforWasteElectricalandElectronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally friendly way. WARRANTY Read the warranty conditions on the separately supplied warranty card. The product and the user manual are subject to change. Specifications can be changed without further notice. KOMBIWERKZEUG 160W MSM1038 Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichnetenKundendienstanbietenzu können, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben. Die Zahlen im nachstehenden Text entsprechen den Abbildungen auf Seite 2-3 Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betrieb nehmen. Machen Sie sich mit der Funktionsweise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Nähe der Maschine aufbewahrt werden. Inhalt

2. Sicherheitsvorschriften

4. Gebrauch, Hinweise und Tips

Technische Daten Spannung 230 V Frequenz 50 Hz Aufgenommene Leistung 160 W Drehzahl unbelastet 15.000-35.000/min Kapazität Spannzange 3.2 + 2.4 mm Gewicht 0.6 kg Lpa (Schalldruck) 70+3 dB(A) Lwa (Schalleistung) 83+3 dB(A) Vibrationswert 1.7+1.5 m/s

Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke. - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen. - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf. Inhalt der Verpackung 1 Combitool 1 Flexible Welle 1 Stativ 1 Spannzangenschlüssel 40 Zubehörteile 1 Koffer 1 Betriebsanleitung 1 Sicherheitsblatt 1 Garantieschein Überprüfen Sie die Maschine, lose Teile und Zubehör auf Transportschäden.

2. SICHERHEITSVORSCHRIFTEN

Erläuterung der Symbole Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheits- vorschriften in dieser Anleitung. Deutet das Vorhandensein elektrischer Spannung an. Die Drehzahl der Maschine kann elektronisch eingestellt werden. Schutzbrille und Gehörschutz tragen. Tragen Sie eine Staubmasker. Spezielle Sicherheitsvorschriften

• HaltenSiedasKabelimmervonbeweglichen Geräteteilen fern.

• WenndasGerätblockiert,mußessofort abgeschaltet und der Stecker aus der Steckdose gezogen werden.

• VergleichenSiediemaximalzulässige Drehzahl der Zubehörteile mit der Drehzahl des Geräts.

• VerstauenSiedasGeräterst,nachdemder Motor abgeschaltet wurde und die beweg- lichen Teile zum Stillstand gekommen sind.

• BefestigenSieandemGerätnieMontage schlüssel mit einer Schnur oder ähnlichem.

• BenutzenSiedenAchsensperrstiftnie,wenn das Gerät läuft.

• AchtenSiedarauf,daßderDurchmesserder Spannzange mit dem Achsdurchmesser der Zubehörteile übereinstimmt.

• BenutzenSiezumBefestigendesWerkstücks eineKlemmvorrichtung.

• HaltenSieIhreHändefernvomWerkstücks Elektrische Sicherheit Beachten beim Benutzen von Elektromaschinen immer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfalls die Sicherheitsvorschriften im einschlägigen Sonderteil. Die Hinweise müssen sicher aufbewahrt werden! Überprüfen Sie immer, ob Ihre Netzspannung der des Typenschilds entspricht. Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich. Austauschen von Kabeln oder Steckern Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem9

Kundendiensterhaltlichist.EntsorgenSiealte KabelnoderStecker,unmittelbarnachdemSie durch neue ersetzt sind. Das Anschließen eines SteckerseineslosenKabelsaneineSteckdoseist gefährlich. Verwendung von Verlängerungskabeln Benutzen Sie nur ein genehmigtes Verlängerungskabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindest- querschnitt von 1,5 mm2 haben. Befindet das KabelsichaufeinemHaspel.mußesvöllig abgerollt werden.

3. MONTAGE DES ZUBEHÖRS

Ziehen Sie vor der Montage immer den Stecker aus der Steckdose. Achtung! Wechseln Sie Zusatzgeräte, indem Sie ein Zusatzgerät in den Einspannring (oder das Futter) so weit wie möglich einführen, um ungleich- mäßigen Lauf oder ein Herausrutschen zu verhindern. Montage des Zubehörs Abb. 1 Drücken Sie auf den Achsensperrknopf (2) und halten Sie ihn fest. Mit dem Spannzangen- schlüssel können Sie die Spannzange (1) lösen. Setzen Sie das Zubehörteil ein. Halten Sie den Achsensperrknopf fest, während Sie mit dem Spannzangenschlüssel die Spannzange anziehen. Bedienung Schalten Sie das Gerät mit dem An-/Aus-Schalter ein (A). Die Geschwindigkeit des Combitool läßt sich mit Hilfe des Stellrädchens (B) regulieren. Setzen Sie das Gerät nicht ab, während der Motor noch läuft. Stellen Sie das Gerät nicht auf eine staubige Oberfläche. Staubteilchen könnten in die Vorrichtung geraten. Zu hohe Belastung bei zu niedriger Geschwindigkeit des Combitool kann zum Verschmoren des Motors führen.

• SchraubenSiedenRingumdieSpannzange herum ab und entfernen Sie ihn.

• MontierenSiedieflexibleAchseaufdem KombiWerkzeug,wobeidieInnenachse(1)in die Spannzange eingesetzt werden muß. Den Ring der flexiblen Achse (2) können Sie dann aufdemKombiWerkzeugfestdrehen. Bedienen Sie den Achsensperrknopf nie bei laufendem Motor. Stativ für das Combitool

• BringenSiedasStativamRandeiner Werkbank oder eines Arbeitstisches an, dessen Dicke höchstens 55 mm betragen darf.

• DasStativisthöhenverstellbar.LösenSiedas obere Rohr des Stativs durch Linksdrehen. Ziehen Sie das Rohr bis zur größten Höhe heraus und arretieren Sie es wieder durch Rechtsdrehen.

• DieHalterungistebenfallshöhenverstellbar; hierzudrehenSiedenschwarzenKnopflinks herum. Nachdem Sie die Halterung in der richtigen Höhe eingestellt haben, drehen Sie denKnopfwiederfest.

• BefestigenSiedasCombitoolander Halterung des Stativs. Diese Halterung lässt sich um 360° drehen. Zubehör für Combitool Bevor Sie jedoch ein Zuszatzgerät verwenden, muß immer geprüft werden, ob sich die erforderlichte Drehzahl des Zusatzgerätes auch für die Höchst- geschwindigkeiten von Combitool eignen. Schleifsteine Abb. 3 Wenn Sie Schleifsteine zum ersten Mal gebrauchen, dann müssen diese immer zuerst mit Hilfe des Wetzsteines ausbalanciert werden. Mit dem Wetzstein kann zudem der Schleifstein speziell geformt werden. Material Geschwindigkeit Stein, Muschel - Stahl + Aluminium, Messing + - Kunststoff -10

Filzscheiben und Tip Abb. 4 Die Zubehörteile aus filz müssen auf die mitgelieferte Achse montiert werden. Material Geschwindigkeit Stahl + Aluminium, Messing + - Kunststoff + Schleifringe und -scheiben Abb. 5 Material Geschwindigkeit Holz ++ Stahl - Aluminium, Messing +- Kunststoff - Edelstahl- und Nichtmetallbürsten Abb. 6 Material Geschwindigkeit Stein, Muschel +- Aluminium, Messing +- Fräser, Gravierpunkt und Bohrer Abb. 7 Material Geschwindigkeit Stein, Muschel Max Stahl +- Aluminium, Messing ++ Kunststoff - Trennscheibe Abb. 8 Material Geschwindigkeit Stahl + Aluminium, Messing +- Kunststoff -

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen. Diese Maschinen sind so konzipiert, dass sie lange Zeit bei minimalem Wartungsaufwand problemlos funktionieren. Durch regelmäßiges Reinigen und sachgerechte Behandlung verlängern Sie die Lebensdauer Ihrer Maschine. Reinigen Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigendieKunststoffteile. Schmierung Stellen Sie sicher, dass Sie regelmäßig die flexible Welle schmieren um Überhitzung zu vermeiden. Störungen Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Service-adresse in Verbindung. Im hinteren Teil dieser Anleitung befindet sich eine ausführliche Übersicht über die Teile, die bestellt werden können. UMWELT UmTransportschädenzuverhindern,wirddie Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie2012/19/EUfürElektround Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden.11

Der Hersteller erklärt eigenverantwortlich, dass dieses Produkt der Direktive 2011/65/ EU des Europäischen Parlaments und des Rats vom 8. Juni 201 1 über die Einschränkung der Anwendung von bestimmten gefährlichen Stoffen in elektrischen und elektronischen Geräten entspricht. den folgenden Standards und Vorschriften entspricht: (NL)
