CTM1010 - Multiverktøy Ferm - Gratis bruksanvisning og manual

Merke	Ferm
Modell	CTM1010
Produkttype	Multifunksjonsverktøy (Combitool)
Forsyningsspenning	230 V
Frekvens	50 Hz
Forbrukt effekt	160 W
Tomgangshastighet	15 000 - 35 000 o/min
Spennkapasitet	3,2 mm og 2,4 mm
Vekt	0,6 kg
Lydtrykknivå (Lpa)	70+3 dB(A)
Lydeffektnivå (Lwa)	83+3 dB(A)
Vibrasjonsverdi	1,7 m/s²
Beskyttelsesklasse	II (dobbeltisolert)
Antall medfølgende tilbehør	40
Innhold i pakken	Combitool, fleksibel aksel, støtte, klo-nøkkel, 40 tilbehør, koffert, bruksanvisning, sikkerhetshefte, garantikort
Hastighetsjustering	Elektronisk (hjul)
Funksjoner	Fleksibel aksel, roterende støtte 360°, sikkerhetsstopp med låseknapp
Vedlikehold	Rengjøring med myk klut, jevnlig smøring av fleksibel aksel
Sikkerhet	Låseknapp for aksel, motorstopp før tilbehørsskifte, hold avstand fra bevegelige deler
Reservedeler	Tilgjengelig via Ferms kundeservice

Ofte stilte spørsmål - CTM1010 Ferm

Hvordan bytter jeg tilbehør på Ferm CTM1010 ?

Før endring, koble alltid verktøyet fra strømmen. Trykk inn aksellåseknappen (2) og hold den inne. Bruk klo-nøkkelen til å skru av kloen (1). Sett inn det nye tilbehøret så langt som mulig, stram deretter kloen mens låseknappen holdes inne.

Hva er maksimal hastighet på verktøyet og hvordan justerer jeg den?

Tomgangshastigheten er 15 000 til 35 000 o/min, elektronisk justerbar via hjulet (B) på verktøyet. Bruk hastigheten tilpasset materialet og tilbehøret.

Hvordan installerer og bruker jeg den fleksible akselen?

Løsne ringen på spennkloen og ta den av. Monter den fleksible akselen på Combitool ved å sette inneraksen (1) inn i kloen. Stram ringen (2) på verktøyet. Aktiver aldri aksellåsen mens motoren går.

Hvilket tilbehør følger med CTM1010?

Pakken inneholder 40 tilbehør: slipesteiner, filtplater og -spisser, slipebånd og -skiver, børster, freser, kappeskiver, osv. Nøyaktig innhold er detaljert i bruksanvisningen.

Hvordan vedlikeholder jeg verktøyet for å forlenge levetiden?

Rengjør huset jevnlig med en myk, fuktig klut (såpevann). Smør den fleksible akselen periodisk for å unngå overoppheting. Ikke bruk sterke løsemidler.

Hva gjør jeg hvis verktøyet setter seg fast?

Stopp maskinen umiddelbart og trekk støpselet ut av stikkontakten. Identifiser og løs årsaken til blokkeringen før du starter på nytt.

Kan jeg bruke tilbehør fra andre merker?

Ja, forutsatt at tilbehørets maksimalt tillatte hastighet er kompatibel med verktøyets høyeste hastighet (35 000 o/min) og at skaftdiameteren tilsvarer spennkapasiteten (3,2 mm eller 2,4 mm).

Hvordan monterer jeg verktøystøtten?

Fest støtten på kanten av en arbeidsbenk eller et bord med maks tykkelse 55 mm. Juster høyden ved å løsne det øvre røret (mot klokken), trekk til ønsket høyde og stram til. Opphengsstøtten kan roteres 360° når verktøyet er hengt opp.

Hva er de viktigste sikkerhetsinstruksjonene?

Bær alltid hørselsvern, øyevern og en støvmaske. Hold kabelen unna bevegelige deler. Bruk aldri aksellåseknappen mens motoren går. Sammenlign tilbehørets hastighet med maskinens hastighet før bruk.

Hvor finner jeg reservedeler til CTM1010?

Reservedeler er tilgjengelig via Ferms kundeservice. Se teknisk skjema bak i bruksanvisningen for å identifisere delene, og kontakt deretter servicesenteret som er angitt på garantikortet.

BRUKSANVISNING CTM1010 Ferm

Takk for at du har kjøpt dette produktet fra Ferm. Du har nå et fremragende produkt fra en av Europas ledende leverandører. Alle produkter fra Ferm produserer i samsvar med de høyeste standarder for ytelse og sikkerhet. Som en del av vår filosofi yter vi fremragende kundeservice og gir en omfattende garanti. Vi håper du vil ha glede av dette produktet i mange år.

Les bruksanvisningen nøye før du tar maskinen i bruk. Gjør deg kjent med hvordan redskapen fungerer og hvordan den skal brukes. Vedlikehold maskinen som angitt i instruksene, slik at den alltid fungerer knirkefritt. Bruksanvisning og tilhørende dokumentasjon skal oppbevares i nærheten av maskinen.

Innhold

1.Maskindata
2.Sikkerhetsforskrifter
3. Montering av tilbehør
4. Montering av den fleksible akseln en holdern
5. Vedlikehold

1. MASKINDATA

Techniske spesifikasjoner

Spenning 230 V

Frekvens 50 Hz

Opptatt effekt 160 W

Turtall, ubelastet 15.000-35.000/min

Kapasitet spennhylse 3.2+2.4 mm

Vekt 0.6 kg

Lpa (lydtrykk) 70+3 dB(A)

Lwa (lydeffekt) 83+3 dB(A)

Vibrasjoner 1.7+1.5 m/s

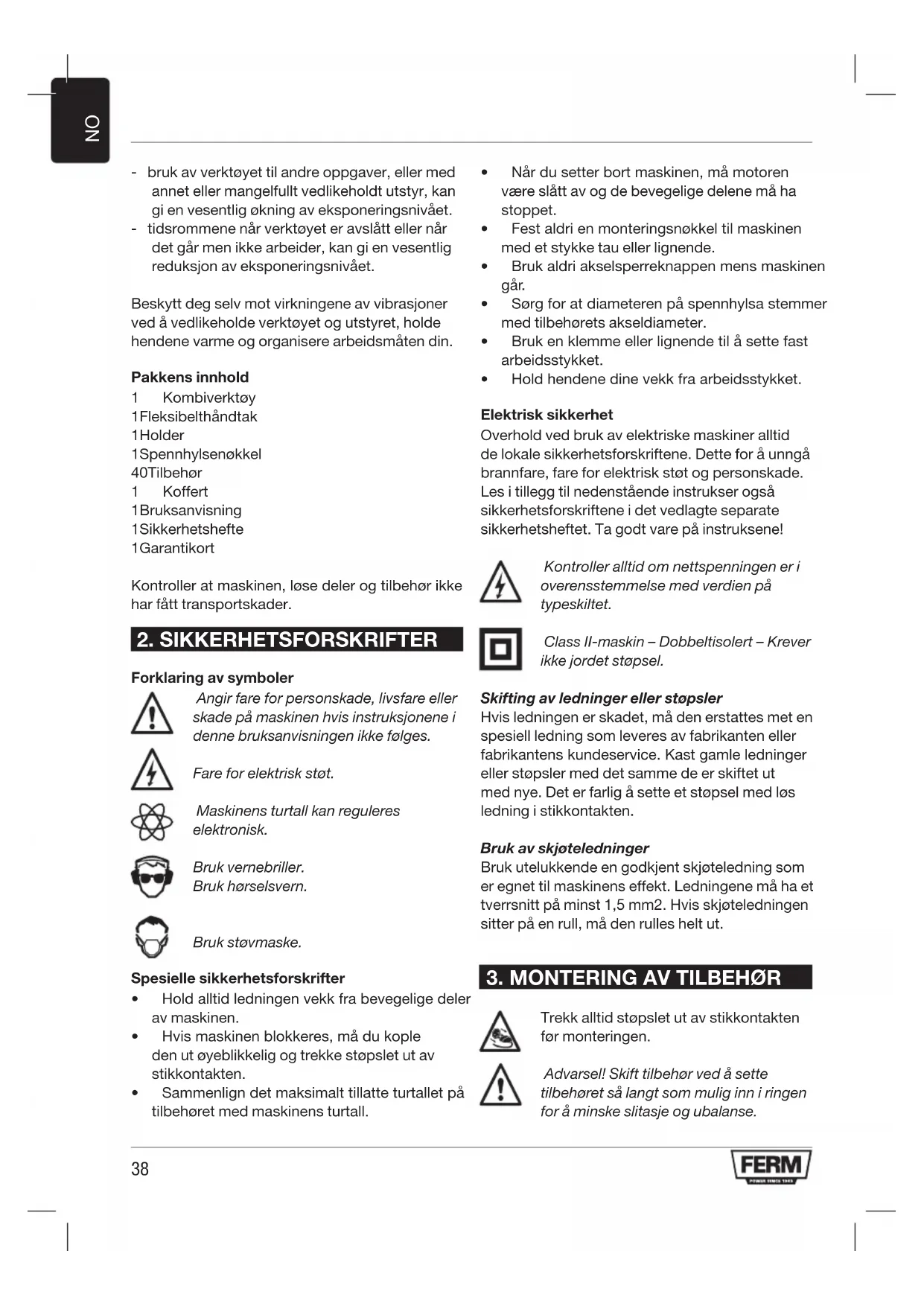

Vibrasjonsnivå

Det avgitte vibrasjonsnivået som er angitt bak i denne bruksanvisningen er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt.

• bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået.
• tidsrommene när verktöyet er avslått eller när det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået.

Beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din.

Pakkens innhold

1 Kombiverktøy

1 Fleksibelthåndtak

1 Holder

1Spennhylsenøkkel

40Tilbehør

1 Koffert

1 Bruksanvisning

1Sikkerhetshefte

1 Garantikort

Kontroller at maskinen, løse deler og tilbehør ikke har fått transportskader.

2. SIKKERHETSFORSKRIFTER

Forklaring av symboler

Angir fare for personskade, livsfare eller skade på maskinen hvis instruksjonene i denne bruksanvisningen ikke følges.

Fare for elektrisk støt.

Maskinens turtall kan reguleres elektronisk.

Bruk vernebriller. Bruk hørselsvern.

Bruk støvmaske.

Spesielle sikkerhetsforskrifter

• Hold alltid ledningen vekk fra bevegelige deler av maskinen.
• Hvis maskinen blokkeres, må du kople den ut øyeblikkelig og trekke støpslet ut av stikkontakten.

• Sammenlign det maksimalt tillatte turtallet på tilbehøret med maskinens turtall.

• Når du setter bort maskinen, må motoren være slått av og de bevegelige delene må ha stoppet.

• Fest aldri en monteringsnøkkel til maskinen med et stykke tau eller lignende.
• Bruk aldri akselsperreknappen mens maskinen går.
• Sørg for at diameteren på spennhylsa stemmer med tilbehørets akseldiameter.
• Bruk en klemme eller lignende til å sette fast arbeidsstykket.
  • Hold hendene dine vekk fra arbeidsstykket.

Elektrisk sikkerhet

Overhold ved bruk av elektriske maskiner alltid de lokale sikkerhetsforskriftene. Dette for å unngå brannfare, fare for elektrisk støt og personskade. Les i tillegg til nedenstående instrukser også sikkerhetsforskriftene i det vedlagte separate sikkerhetsheftet. Ta godt vare på instruksene!

Kontroller alltid om nettspenningen er i overensstemmelse med verdien på typeskiltet.

Class II-maskin – Dobbeltisolert – Krever ikke jordet støpsel.

Skifting av ledninger eller støpsler

Hvis ledningen er skadet, må den erstattes met en spesiell ledning som leveres av fabrikanten eller fabrikantens kundeservice. Kast gamle ledninger eller støpsler med det samme de er skiftet ut med nye. Det er farlig å sette et støpsel med løs ledning i stikkontakten.

Bruk av skjøteledninger

Bruk utelukkende en godkjent skjøteledning som er egnet til maskinens effekt. Ledningene må ha et tverrsnitt på minst 1,5 mm2. Hvis skjøteledningen sitter på en rull, må den rulles helt ut.

3. MONTERING AV TILBEH∅R

Trekk alltid støpslet ut av stikkontakten før monteringen.

Advarsell! Skift tilbehør ved å sette tilbehøret så langt som mulig inn i ringen for å minske slitasje og ubalanse.

Montering av tilbehør

Fig. 1

Trykk på akselsperreknapp (2) og hold denne inntrykt. Ved hjelp av spennhylsenøkkelen kan du dreie løs spennhylse (1). Sett i tilbehøret. Hold akselsperreknappen inntrykt mens du dreier spennhylsa fast med spennhylsenøkkelen.

Betjening

Kople maskinen inn ved å trykke på på/avknappen (A). Ved å skru på innstillingshjulet 1 (B) kan du regulere hastigheten på Kombiverktøy. Sett ikke maskinen ned før motoren er stoppet helt. Oppbevar ikke maskinen på et støvete underlag. Støvpartikler kan trenge inn i mekanikken.

Hvis Kombiverktøy utsettes for en for stor belastning ved en lav hastighet kan det føre til at motoren blir brent.

4. MONTERING AV DEN FLEKSIBLE AKSELEN EN HOLDERN

Flexible akselen

Fig. 2

• Skru løs den ringen omkring spennhylsen og fjern den.
• Monter den fleksible akselen på Combitool, slik at den indre akselen (1) settes i spennhylsen. Den ringen til den fleksible akselen (2) kan deretter skrus fast til Kombiverktøy.

Bruk aldri akselsperreknappen mens motoren går.

Holder

• Fest holderen på kanten av en arbeidsbenk eller arbeidsplate som er maksimalt 55 mm tykk.
• Holderens høyde kan justeres. Løsne det øvre røret på holderen ved å vri det mot klokken. Dra røret ut til maksimal høyde og skru det fast ved å vri det med klokken.
• Høyden på opphengsbraketten kan justeres ved å løsne på den svarte knotten. Etter at opphengsbraketten er satt i riktig høyde, skrur du knotten til igjen.
• Fest Kombiverktøy til opphengsbraketten på holderen. Opphengsbraketten kan dreies 360°.

Tilbehør til Kombiverktøy

Før De bruker tilbehøret bør De alltid sjekke om tillatt turtall på tilbehøret er egnet til Kombiverktøys høyeste hastighet.

Slipestein

Fig. 3

Når De bruker slipesteinene for første gang bør De bruke brynesteinen for å utbalansere slipesteinen. Brynesteinen kan også brukes for å gi slipesteinen en særegen from.

Material	Hastighet
Stein, skjell -
Stål	+
Aluminium, messing + -
Plast	-

Filtskiver og tipp

Filttibehøret skal monteres på aksene som følger med.

Fig. 4
Material	Hastighet
Stål	+
Aluminium, messing + -
Plast	+

Pussebånd og pusseskiver

Fig. 5
Material	Hastighet
Tre ++
Stål	-
Aluminium, messing + -
Plast	-

Børster i rustfritt stål og børster som ikke er av metall

Fig. 6
Material	Hastighet
Stein, skjell + -
Aluminium, messing + -

Liten fres, graverpenn og liten bor

Fig. 7
Material	Hastighet
Stein, skjell Max
Stål + -
Aluminium, messing ++
Plast	-

Kutting

Fig. 8
Material	Hastighet
Stål	+
Aluminium, messing + -
Plast	-

5. VEDLIKEHOLD

Sørg for at maskinen er spenningsløs når det skal utføres vedlikeholdsarbeid på de mekaniske delene.

Disse maskinene er produsert for å kunne fungere problemløst med minimalt vedlikehold over lengre tid. Hvis du rengjør maskinen regelmessig og ivaretar den etter forskriftene, vil den vare lenger.

Rengjøring

Rengjør maskinhuset regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri for støv og skitt. Hardnakket skitt fjernes med en myk klut som er fuktet med såpevann. Bruk ikke løsemidler som bensin, alkohol, ammoniakk o.kl. Slike stoffer skader kunststoffdelene.

Smøring

Sørg for å smøre den fleksible akselen regelmessig for å hindre overdreven varmeutvikling.

Feil

Hvis det oppstår feil som følge av for eksempel utslitte deler, skal du kontakte serviceadressen på garantikortet. Bakerst i denne bruksanvisningen finner du en splittegning som viser deler som kan bestilles.

MILJ∅

For å forhindre transportskader leveres maskinen med solid emballasje. Emballasjen består for det meste av gjenvinnbart materiale. Lever derfor emballasjen til gjenvinning.

Defekte og/eller kasserte elektriske eller elektroniske apparater må avhendes ved egnete returpunkter.

Gjelder kun i EU-landene.

Elektriske verktøy må ikke kastes sammen med husholdningsavfall. I henhold til EU-direktiv 2012/19/EU for elektrisk og elektronisk avfall, samt implementering av direktivet i nasjonal lovgivning, skal elektriske verktøy som ikke lenger kan brukes kastes separat og på en miljøvennlig måte.

GARANTI

Dette produktet og brukerhåndboken kan bli endret. Spesifikasjoner kan endres uten forvarsel.
