BRUGSANVISNING CTM1010 Ferm

• Festaldrienmonteringsnøkkeltilmaskinen med et stykke tau eller lignende.

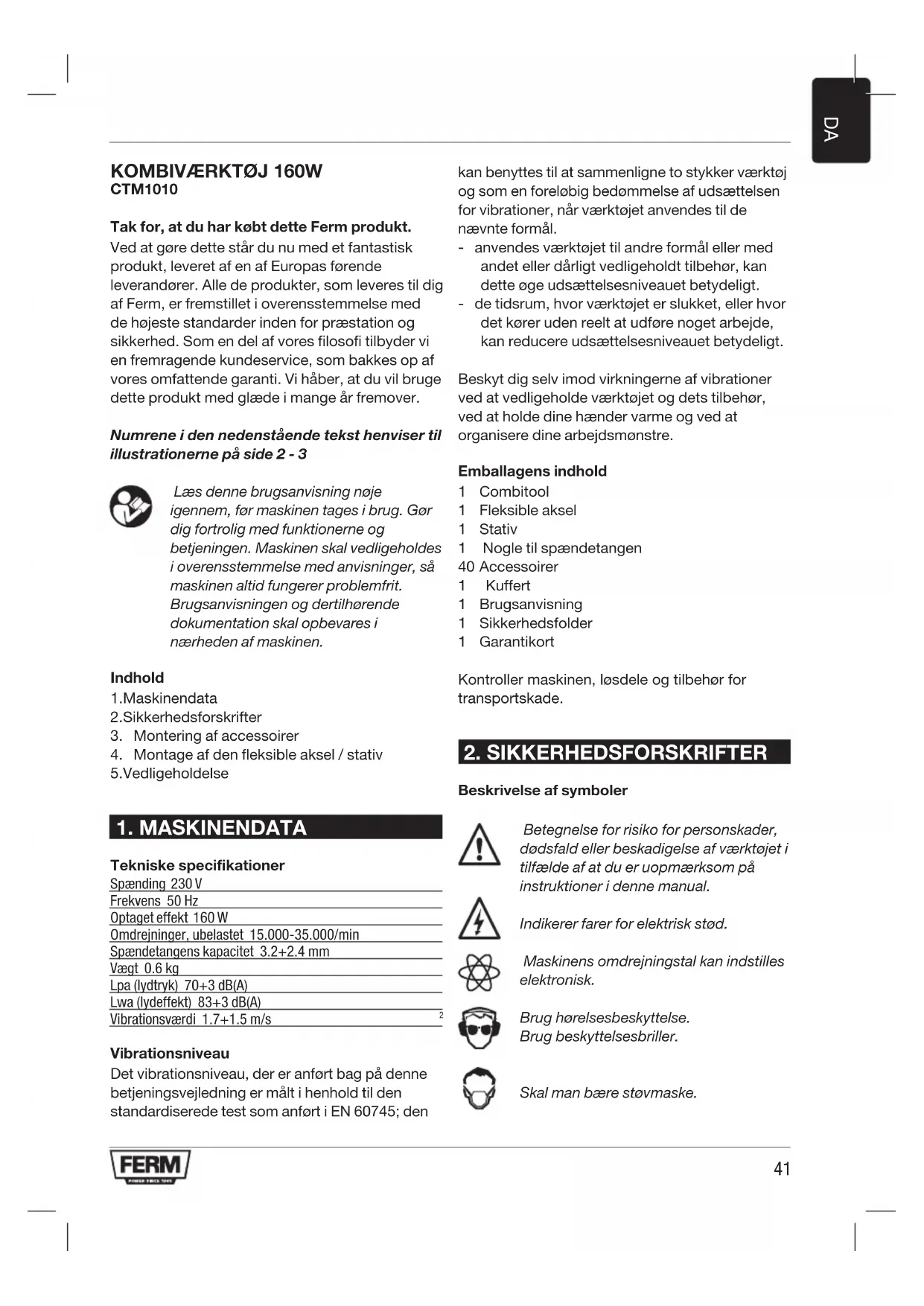

CTM1010 Tak for, at du har købt dette Ferm produkt. Ved at gøre dette står du nu med et fantastisk produkt, leveret af en af Europas førende leverandører. Alle de produkter, som leveres til dig af Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for præstation og sikkerhed. Som en del af vores filosofi tilbyder vi en fremragende kundeservice, som bakkes op af vores omfattende garanti. Vi håber, at du vil bruge dette produkt med glæde i mange år fremover. Numrene i den nedenstående tekst henviser til illustrationerne på side 2 - 3 Læs denne brugsanvisning nøje igennem, før maskinen tages i brug. Gør dig fortrolig med funktionerne og betjeningen. Maskinen skal vedligeholdes i overensstemmelse med anvisninger, så maskinen altid fungerer problemfrit. Brugsanvisningen og dertilhørende dokumentation skal opbevares i nærheden af maskinen. Indhold

2. Sikkerhedsforskrifter

3. Montering af accessoirer

4. Montage af den fleksible aksel / stativ

Tekniske specifikationer Spænding 230 V Frekvens 50 Hz Optaget effekt 160 W Omdrejninger, ubelastet 15.000-35.000/min Spændetangens kapacitet 3.2+2.4 mm Vægt 0.6 kg Lpa (lydtryk) 70+3 dB(A) Lwa (lydeffekt) 83+3 dB(A) Vibrationsværdi 1.7+1.5 m/s

Vibrationsniveau Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål. - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt. - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre. Emballagens indhold 1 Combitool 1 Fleksible aksel 1 Stativ 1 Nogle til spændetangen 40 Accessoirer 1 Kuffert 1 Brugsanvisning 1 Sikkerhedsfolder 1 Garantikort Kontrollermaskinen,løsdeleogtilbehørfor transportskade.

2. SIKKERHEDSFORSKRIFTER

Beskrivelse af symboler Betegnelse for risiko for personskader, dødsfald eller beskadigelse af værktøjet i tilfælde af at du er uopmærksom på instruktioner i denne manual. Indikerer farer for elektrisk stød. Maskinens omdrejningstal kan indstilles elektronisk. Brug hørelsesbeskyttelse. Brug beskyttelsesbriller. Skal man bære støvmaske.42

• Holdaltidledningenvækfradedeleaf maskinen, der bevæger seg.

• Slukaltidligemeddetsammeformaskinen og træk stikket ud af stikkontakten, hvis der optræder en blokering.

• Sammenlignaccessoirernesmaksimalttilladte omdrejningshastighed.

• Formansættermaskinenvæk,skalmotoren være koblet fra, og de bevægelige dele skal være helt i ro.

• Fastgoraldrigenmonteringsnogletilmaskinen med et stykke sejlgarn eller lignende.

• Brugaldrigakseblokeringsknappen,når maskinen er i arbejde.

• Sorgforatspændetangensdiametersvarertil accessoirernes akse-diameter.

• Brugenklemmemekanismetilatfastsætte den genstand, der arbejdes med.

• Holdfingrenevækfradengenstand,der arbejdes med. Elektrisk sikkerhed Ved anvendelse af elektriske mas kiner skal man altid følge de lokalt gældende sikkerhedsforskrifter i forbindelse med brandfare, fare for elektrisk stød og legemensbeskadigelse. Læs udover de neden- stående instruktioner også sikkerhedsforskrifterne i den separat vedlagte sikkerhedsfolder. Bevar instruktionerne godt! Kontroller altid om netspændingen svarer til værdien på typeskiltet. Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsestik. Udskiftning af ledninger eller stik Hvis netledningen er blevet beskadiget, skal den udskiftes med en speciel netledning, som kan fås via fabrikanten eller fabrikantens kundeservice. Gamle ledninger og stik skal kasseres, når de er blevet udskiftet med nye. Det er farligt at sætte stikket på en løs ledning i en stikkontakt. Ved brug af forlængerledninger Brug udelukkende godkendte forlæn gerledninger, der er beregnede til maskinens effekt. Lederne skal have et gennemsnit på mindst 1,5 mm

. Hvis forlængerledningen sidder på en tromle, rulles ledningen helt af.

ACCESSOIRER Træk for monteringen altid stikket ud af stikkontakten. Advarsel! Udskift tilbehør ved at indsætte tilbehøret i spændetangen (eller spændepatronen) i det omfang, det er muligt, for at minimere et dødt batteri og ubalance. Montering af accessoirer Fig. 1 Tryk på akse-blokeringsknappen (2) og hold den indtrykket. Ved hjælp af spændetangsnoglen kan man nu dreje spændetangen (1) los. Anbring tilbehoret. Hold akse-blokeringsknappen indtrykket mens spændetangen skrues fast ved hjælp af spændetangsnoglen. Betjening Koblmaskinentilvedattrykkepåtænd/sluk kontakten (A). Ved at indstille indstillingshjulet 1 (B) kan Combitool‘ets hastighed reguleres, Set forst maskinen ned, når motoren er holdt helt op med at arbejde. Opbevar aldrig maskinen på et stovet sted. Stovpartikler kan i så fald trænge ind i mekanismen. Hvis Combitool‘et ved en lav hastighed udsættes for en for stor belastning, kan dette medfore, at motoren brænder sammen.

• Skrudenringomspændepatronenløsogfjern den.

• MonterdenfleksibleakselpåCombitool’en, hvorved den indre aksel (1) skal anbringes i spændepatronen. Den ring af den fleksible aksel (2) kan derefter drejes fast på Combitool’en. Gor aldrig brug af akseblokerings- knappen, mens motoren endnu arbejder.43

• Fastgørstativetpåsidenafenfilebænkeller arbejdsbænk, som er maks. 55 mm tyk.

• Stativetshøjdekanjusteres.Løsndetøverste rør på stativet ved at dreje det mod uret. Træk røret så langt ud som muligt, og fastgør det ved at dreje røret med uret.

• Støttearmenshøjdejusteresvedatløsneden sorte knap. Efter justering af støttearmen til den rigtige højde, strammes knappen igen.

• FastgørKombisliberentilstøttearmenpå stativet. Støttearmen kan drejes 360°. Tillbehør til Combitool Før et stykke tilbehør bruges, skal man altid kontrollere, om tilbehørets tilladte omdrejningstal kan tåle Combitool’s maksimale hastighed. Slibesten Fig. 3 Hvis en slibesten skal bruges for første gang, skal man bruge vådstenen til afbalancering af slibestenen. Vådstenene kan også bruges for at give slibestenen en speciel form. Materiale Hastighed Sten, skal - Stål + Aluminium, messing + - Plastic - Filtskiver og -spids Tilbehør af filt skal monteres på akslen, der medføger. Fig. 4 Materiale Hastighed Stål + Aluminium, messing + - Plastic + Slibebånd og -skiver Fig. 5 Materiale Hastighed Træ + + Stål - Aluminium, messing + - Plastic - Børster af rustfrit stål og børster, der ikke er af metal Fig. 6 Materiale Hastighed Sten, skal + - Aluminium, messing + - Fræsebit, graverspids og bor Fig. 7 Materiale Hastighed Sten, skal Max Stål + - Aluminium, messing + + Plastic - Fræsning Fig. 8 Materiale Hastighed Stål + Aluminium, messing + - Plastic -

Sørg for at maskinen ikke står under strøm, når der udføres vedligeholdelses- arbejder på mekanikken. Maskinerne er udviklet til at fungere længe uden problemer med et minimum af vedligeholdelse. Ved at rengøre maskinen regelmæssigt og behandle den korrekt, bidrager De til en længere levetid for maskinen. Rengøring Rengør regelmæssigt maskinkappen med en blød klud, helst efter hvert brug. Sørg for at ventilationshullerne er fri for støv og snavs. Brug en blød klud, der er vædet i sæbevand til at fjerne hårdnakket snavs. Brug ingen opløsningsmidler, så som benzin, alkohol, ammoniak, osv. Den slags stoffer beskadiger kunststofdelene. Smøring Sørg for at smøre den fleksible aksel regelmæssigt for at forhindre overdreven varmeudvikling.44

Fejl Skulle en fejl opstå, f.eks. pga. slidtage af en enhed, kontakt venligst serviceadressen på garantibeviset. På bagsiden af denne manual sfder du en tegning med alle dele, der kan bestilles. MILJØ For at undgå transportbeskadigelse leveres maskinen i en solid emballage. Emballagen er så vidt muligt lavet af genbrugsmateriale. Genbrug derfor emballagen. Defekte og/eller kasserede elektriske eller elektroniske maskiner skal afleveres på en genbrugsplads. Kun for EU-lande Smid ikke el-værktøjer ud sammen med almindeligt affald. I henhold til de europæiske direktiver2012/19/EUforelektriskogelektronisk udstyr og er implementeret i henhold til nationale rettigheder, el-værktøj som ikke længere er anvendelig skal indsamles separat og genbruges på en miljøvenlig måde. GARANTI Læs det separat vedlagte garantikort for garantibetingelserne. Produktet og brugermanualen kan ændres. Specifikationerne kan ændres uden forudgående varsel.

Vi erklærer under eget ansvar , at dette produkt er i overensstemmelse med følgende standarder og bestemmelser: er i overensstemmelse med direktiv 2011/65/EU fra Europa-Parlamentet og Rådet af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr. (HU)
