MANUAL DE USUARIO CTM1010 Ferm

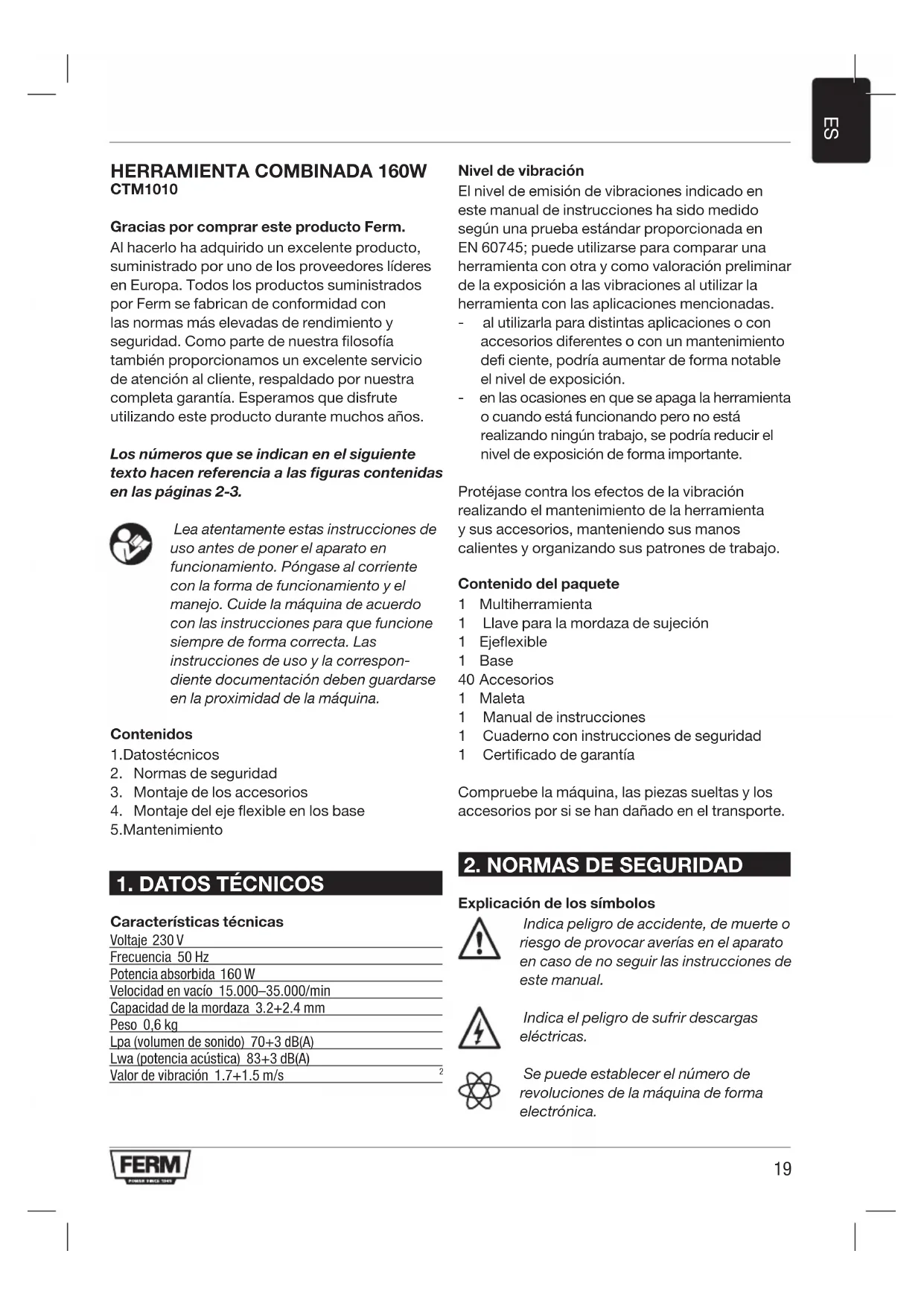

HERRAMIENTA COMBINADA 160W

CTM1010 Gracias por comprar este producto Ferm. Al hacerlo ha adquirido un excelente producto, suministrado por uno de los proveedores líderes en Europa. Todos los productos suministrados por Ferm se fabrican de conformidad con las normas más elevadas de rendimiento y seguridad. Como parte de nuestra filosofía también proporcionamos un excelente servicio de atención al cliente, respaldado por nuestra completa garantía. Esperamos que disfrute utilizando este producto durante muchos años. Los números que se indican en el siguiente texto hacen referencia a las figuras contenidas en las páginas 2-3. Lea atentamente estas instrucciones de uso antes de poner el aparato en funcionamiento. Póngase al corriente con la forma de funcionamiento y el manejo. Cuide la máquina de acuerdo con las instrucciones para que funcione siempre de forma correcta. Las instrucciones de uso y la correspon- diente documentación deben guardarse en la proximidad de la máquina. Contenidos

2. Normas de seguridad

3. Montaje de los accesorios

4. Montaje del eje flexible en los base

Características técnicas Voltaje 230 V Frecuencia 50 Hz Potencia absorbida 160 W Velocidad en vacío 15.000–35.000/min Capacidad de la mordaza 3.2+2.4 mm Peso 0,6 kg Lpa (volumen de sonido) 70+3 dB(A) Lwa (potencia acústica) 83+3 dB(A) Valor de vibración 1.7+1.5 m/s

Nivel de vibración El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas. - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición. - en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante. Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo. Contenido del paquete 1 Multiherramienta 1 Llave para la mordaza de sujeción 1 Eje flexible 1 Base 40 Accesorios 1 Maleta 1 Manual de instrucciones 1 Cuaderno con instrucciones de seguridad 1 Certificado de garantía Compruebe la máquina, las piezas sueltas y los accesorios por si se han dañado en el transporte.

2. NORMAS DE SEGURIDAD

Explicación de los símbolos Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual. Indica el peligro de sufrir descargas eléctricas. Se puede establecer el número de revoluciones de la máquina de forma electrónica.20

Utilice siempre protectores oculares! Utilice protectores auditivos. Utilice gafas protectoras. Normas especiales de seguridad

• Mantengaelenchufefueradelaspartes móviles del aparato.

• Encasodebloqueodesconecteelaparato desenchufándolo.

• Compareelnúmeromáximoderevoluciones de los accesorios con el número de revoluciones del aparato.

• Cuandovayaaguardarelmotor,compruebe que el motor ha sido desconectado y que las partes móviles ya no están en movimiento.

• Nuncafijeunallavealaparatoutilizandouna cuerda o algo similar.

• Nuncautilicelatecladebloqueodeleje mientras la máquina esté en funcionamiento.

• Procurequeeldiámetrodelamordazade sujeción coincida con el diámetro del eje del accesorio.

• Utiliceundispositivodefijaciónparafijarla pieza.

• Mantengasusmanosfueradelapieza. Seguridad eléctrica Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo. Guarde cuidadosamente las instrucciones. Controle que la tensión de la red sea la misma que la que aparece indicada en la placa. Herramienta de tipo II – Doble aislamiento – No requiere enchufe con conexión a tierra. Recambio de cables y enchufes Si la red eléctrica de cables resulta dañada, se debe sustituir con una red de cables especial que se puede obtener del fabricante o del servicio de atención al cliente. Deshágase de los cables o clavijas antiguos inmediatamente después de sustituirlos por los nuevos. Es peligroso conectar a un enchufe la clavija de un cable suelto. Uso de cables de extensión Utilicesiemprecablesdeextensiónautorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm2. Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente.

ACCESORIOS Antes de montar los accesorios, desenchufe el aparato. ¡Aviso! Cambie los accesorios insertándolos completamente dentro de la boquilla de mordazas convergentes para minimizar el riesgo de desequilibrio o desprendimiento de la pieza. Montaje de los accesorios Fig. 1 Pulse el botón de bloqueo del eje (2) manteniéndolo así. Por medio de la llave de mordaza podrá desajustar la mordaza (1). Introduzca el accesorio. Mantenga el botón de bloqueo del eje pulsado mientras vuelve a ajustar la mordaza con la llave. Nunca pulse el botón de bloqueo del eje mientras el motor este girando. Uso Ponga el aparato en marcha accionando la clavija de marcha/parada (A). Girando la rueda de ajuste 1 (B), regulará la velocidad del Multiherramienta. Guarde el aparato tan solo una vez que el motor haya dejado de girar completamente. No lo coloque sobre una superficie donde haya polvo, ya que este puede penetrar en el mecanismo. Al utilizar el Multiherramienta a una velocidad baja con trabajos de alta intensidad, se puede llegar a sobrecargar el motor.21

Montaje del eje flexible Fig. 2

• Desenrosqueelanillodelmanguitoelásticoy extráigalo.

• MonteelejeflexibleenelCombitool,de manera que el eje interior (1) se sitúe en el manguito elástico. El anillo del eje flexible (2) se puede ajustar al Combitool. No presione el botón de fijación mientras la máquina esté funcionando. Base

• Montelabaseenellateraldeunamesade trabajo o de una encimera con un grosor máximo de 55 mm.

• Laalturadelabaseesajustable.Aflojeeltubo superior de la base girándolo en el sentido contrario a las agujas del reloj. Extraiga el tubo hasta su altura máxima y asegúrelo girándolo en el sentido de las agujas del reloj.

• Laalturadelsoportedesuspensiónsepuede ajustar aflojando el botón negro. Cuando haya ajustado correctamente la altura del soporte de suspensión, vuelva a apretar el botón.

• SujeteelCombitoolalsoportedesuspensión de la base; el soporte de suspensión se puede girar hasta 360°. Accccesorios para el Multiherramienta Antes de utilizar cualquier accesorio siempre se ha de comprobar si el número de revoluciones permiitido de accesorio se adapta a la velocidad máxima de Multiherramienta. Muelas Fig. 3 En caso de utilizar una muela por primera vez utilizar la piedra de afilar para mantener la muela en equilibrio. Asimismo, la piedra de afilar puede ser utilizada para dar una forma especial a la muela. Material Velocidad Piedra, concha - Acero + Aluminio, latón + - Plástico - Discos y punta de fieltro Fig. 4 Los accesorios de fieltro deben ser montados sobre el eje que se adjunta. Material Velocidad Acero + Aluminio, latón + - Plástico + Cintas y discos de pulir Fig. 5 Material Velocidad Madera + + Acero - Aluminio, latón + - Plástico - Cepillos de acero inoxidable y no metálicos Fig. 6 Material Velocidad Piedra, concha + - Aluminio, latón + - Pequeña fresa, broca pequeña de de buril Fig. 7 Material Velocidad Piedra, concha Max Acero + - Aluminio, latón + + Plástico - Cintas de pulir Fig. 8 Material Velocidad Acero + Aluminio, latón + - Plástico -

Asegúrese de que la máquina no esté conectada cuando realice tareas de mantenimiento en el motor. Estas máquinas han sido desarrolladas para funcionar durante largo tiempo sin dificultades y con un mantenimiento mínimo. Prolongará la vida útil de su máquina si la limpia regularmente y la utiliza de forma adecuada.22

Limpieza Limpie periódicamente el alojamiento de la herramienta con un paño suave, preferiblemente cada vez que la utilice. Mantenga las ranuras de ventilación sin polvo ni suciedad. Si no puede retirar la suciedad, utilice un paño suave y agua jabonosa. No emplee nunca disolventes como gasolina, alcohol, amoniaco, etc. Estos disolventes pueden dañar las partes plásticas. Lubricación Asegúrese de lubricar el eje flexible con regularidad para evitar la generación de calor excesivo. Averías Si se presenta una avería, por ejemplo, por el desgaste de una pieza, póngase en contacto con el proveedor de servicios indicado en la tarjeta de garantía. En el dorso de este manual encontrará un amplio resumen de las partes de recambio que se pueden ordenar.

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje está hecho, en la medida de lo posible, de material reciclable. Le rogamos, por lo tanto, que recicle dicho material. Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello. Sólo para países CE No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con laDirectivaEuropea2012/19/EUsobreresiduos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente. GARANTÍA Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones. El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.23
