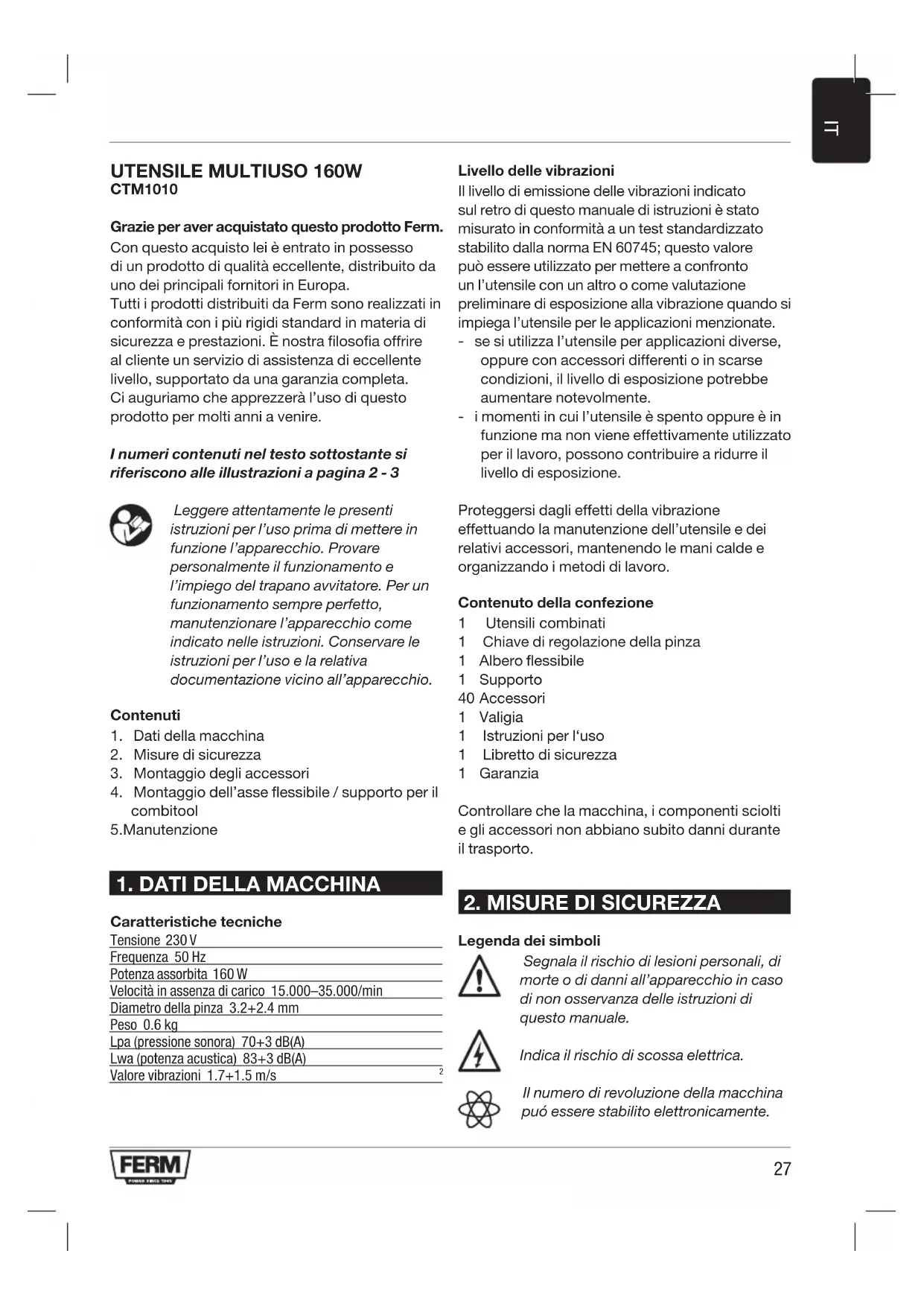

MANUALE UTENTE CTM1010 Ferm

Grazie per aver acquistato questo prodotto Ferm.

Con questo acquisto lei è entrato in possesso di un prodotto di qualità eccellente, distribuito da uno dei principali fornitori in Europa.

Tutti i prodotti distribuiti da Ferm sono realizzati in conformità con i più rigidi standard in materia di sicurezza e prestazioni. È nostra filosofia offrire al cliente un servizio di assistenza di eccellente livello, supportato da una garanzia completa. Ci auguriamo che apprezzerà l'uso di questo prodotto per molti anni a venire.

I numeri contenuti nel testo sottostante si riferiscono alle illustrazioni a pagina 2 - 3

Leggere attentamente le presenti istruzioni per l'uso prima di mettere in funzione l'apparecchio. Provare personalmente il funzionamento e l'impiego del trapano avvitatore. Per un funzionamento sempre perfetto, manutenzionare l'apparecchio come indicato nelle istruzioni. Conservare le istruzioni per l'uso e la relativa documentazione vicino all'apparecchio.

Contenuti

1. Dati della macchina
2. Misure di sicurezza
3. Montaggio degli accessori
4. Montaggio dell'asse flessibile / supporto per il combitool
   5.Manutenzione

1. DATI DELLA MACCHINA

Caratteristiche tecniche

Tensione 230 V

Frequenza 50 Hz

Potenza assorbita 160 W

Velocità in assenza di carico 15.000–35.000/min

Diametro della pinza 3.2+2.4 mm

Peso 0.6 kg

Lpa (pressione sonora) 70+3 dB(A)

Lwa (potenza acustica) 83+3 dB(A)

Valore vibrazioni 1.7+1.5 m/s ^2

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate.

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente.
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione.

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro.

Contenuto della confezione

1 Utensili combinati
1 Chiave di regolazione della pinza
1 Albero flessibile
1 Supporto
40 Accessori
1 Valigia
1 Istruzioni per l'uso
1 Libretto di sicurezza
1 Garanzia

Controllare che la macchina, i componenti sciolti e gli accessori non abbiano subito danni durante il trasporto.

2. MISURE DI SICUREZZA

Legenda dei simboli

Segnala il rischio di lesioni personali, di morte o di danni all'apparecchio in caso di non osservanza delle istruzioni di questo manuale.

Indica il rischio di scossa elettrica.

Il numero di revoluzione della macchina può essere stabilito elettronicamente.

Indossi una protezione per gli occhi. Indossare le protezioni per l'udito.

Indossare una mascherina anti-polvere.

Uso di prolunghe

Utilizzare soltanto prolunghe approvate ed idonee alla potenza della macchina. I nuclei devono avere una sezione minima di 1,5 mm2. Se la prolunga arrotolata su di una bobina, occorre srotolarla completamente.

Speciali misure di sicurezza

• Mantenere il cavo sempre a distanza dalle parti mobili della macchina.
• In caso di bloccaggio disattivare immediatamente la macchina e tirare la spina dalla presa di corrente.
• Paragonare il numero massimo di giri consentito degli accessori con quello della macchina.
• Dopo l'uso, prima di conservare la macchina, disattivare il motore e attendere che tutte le parti mobili siano ferme.
• Non attaccare mai una chiave di montaggio alla macchina con una corda o qualcosa del genere.
• Non usare mai il pulsante di bloccaggio dell'asse se la macchina funziona.
• Aver cura che il diametro della pinza usata sia conforme al diametro dell'asse dell'accessorio.
• Usare un dispositivo di bloccaggio per fissare il pezzo in opera.
• Tenere le mani a distanza dal pezzo in opera.

Norme elettriche di sicurezza

Accertarsi sempre che l'alimentazione elettrica corrisponda alla tensione indicata sulla targhetta dei dati caratteristici.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

Sostituzione dei cavi elettrici o delle spine

Sbarazzarsi immediatamente di vecchi cavi e spine una volta che sono stati sostituiti. E' pericoloso collegare cavi sciolti ad una presa elettrica.

3. MONTAGGIO DEGLI ACCESSORI

Prima di iniziare il montaggio staccare sempre la spina dalla presa di corrente.

Avvertenza! Cambiare gli accessori inserendoli nella bussola di chiusura (o nel mandrino) e spingendoli bene in fondo il più possibile per minimizzare fuoriuscite e instabilità.

Montaggio degli accessori

Fig. 1

Premere il pulsante di bloccaggio dell'asse (2) e mantenerlo premuto. Servendosi della chiave della pinza si può svitare la pinza (1). Posizionare l'accessorio. Mantenere il pulsante di bloccaggio dell'asse premuto quando si desidera avvitare la pinza con l'apposita chiave.

Controlle

Attivare la macchina, attivando l'interruttore ON/OFF (A) Manovrando la ruota di regolazione 1 (B) si può regolare la velocità del Utensili combinati. Posare la macchina solo quando il motore si è fermato completamente. Non appoggiare mai la macchina su una superficie polverosa. Particelle di polvere possono introdursi nella macchina.

Un carico troppo alto ad una bassa velocità del Utensili combinati può far bruciare il motore.

4. MONTAGGIO DELL'ASSE FLESSIBILE / SUPPORTO

Montaggio dell'asse flessibile

Fig. 2

• Svitare l'anello dalla pinza ad espansione e rimuovere lo stesso.
  • Montare l'asse flessibile sull'utensile combi-

nato, facendo attenzione che l'asse interno (1) venga inserito nella pinza d'espansione. Ora è possibile avvitare l'anello dell'asse flessibile (2) sull'utensile combinato.

Non premere mai il pulsante di bloccaggio dell'asse se il motore è ancora attivo.

Supporto

• Montare il supporto sul lato di un piano di lavoro avente uno spessore massimo di 55 mm.
• L'altezza del supporto è regolabile Allentare il tubo superiore del supporto svitandolo in senso antiorario. Estrarre il tubo per tutta la sua lunghezza e fissarlo avvitandolo in senso orario.
• È possibile regolare l'altezza del braccio allentando la manopola nera. Dopo aver regolato il braccio all'altezza desiderata, riavvitare la manopola.
• Fissare il Utensili combinati al braccio del sostegno; il braccio può essere ruotato di 360°.

Accesorì per Utensili combinati

Prima di utilizzare gli accessori, controllare sempre che il numero di giri consentito per l'accessorio in questione sia compatibile con la velocità massima di Utensili combinati.

Mole

Fig. 3

Prima di utilizzare le mole per la prima volta, equilibrarle servendosi della pietra per affilatura a umido. Essa può essere utilizzata anche per conferire loro una forma particolare.

Materiale	Velocità
Pietra, seppia -
Acciaio	-
Aluminio, ottone + -
Plastico	-

Dischi e punte di feltro

Gli accessori di feltro devono essere montati sull'asse dotazioni.

Fig. 4
Materiale	Velocità
Acciaio	-
Aluminio, ottone + -
Plastico	+

Nastri e dischi di molatura

Fig. 5
Materiale	Velocità
Legno ++
Acciaio
Aluminio, ottone +-
Plastico

Spazzole di accia

Fig. 6
Materiale	Velocità
Pietra, seppia + -
Aluminio, ottone + -

Fig. 7
Materiale	Velocità
Pietra, seppia Max
Acciaio + -
Aluminio, ottone ++
Plastico	-

Nastrie di molestura

Fig. 8
Materiale	Velocità
Acciaio	+
Aluminio, ottone + -
Plastico	-

5. MANUTENZIONE

Assicurarsi che la macchina non sia in funzione mentre si effettuano operazioni di manutenzione sul motore.

Questi apparecchi sono progettati per funzionare per lungo tempo senza problemi e con una manutenzione minima. Pulendo regolarmente e trattando in modo appropriato il trapano avvitatore, se ne prolunga la durata.

Pulizia

Pulire regolarmente il corpo macchina con un panno morbido, possibilmente dopo ogni uso. Eliminare polvere e sporco dalle ferritoie di ventilazione. Se lo sporco non è asportabile, usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come benzina, alcool, ammoniaca, ecc, perché potrebbero danneggiare i componenti in plastica.

Lubrificazione

Accertarsi di lubrificare l'albero flessibile regolarmente per evitare la generazione di calore eccessivo.

Riparazioni e commercianti

Se si presentano problemi a causa di, per esempio, usura di una parte della sega, si prega di contattare il servizio di assistenza all'indirizzo riportato sulla scheda di garanzia.

AMBIENTE

Per evitare che il trapano avvitatore si danneggi durante il trasporto, l'apparecchio viene fornito in una solida confezione composta per lo più di materiale riciclabile.

Smaltire quindi la confezione in modo da renderne possibile il riciclaggio.

Strumenti elettrici e/o elettronici difettosi o usurati devono essere smaltiti in appropriate aree di riciclaggio.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contenitori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecocompatibile.

GARANZIA

Leggere le condizioni di garanzia riportate nell'apposita scheda della garanzia allegata.

Questo prodotto ed il presente manuale utente sono soggetti a modifiche. Le specifiche possono essere modificate senza preavviso.
