MANUAL DE UTILIZADOR CTM1010 Ferm

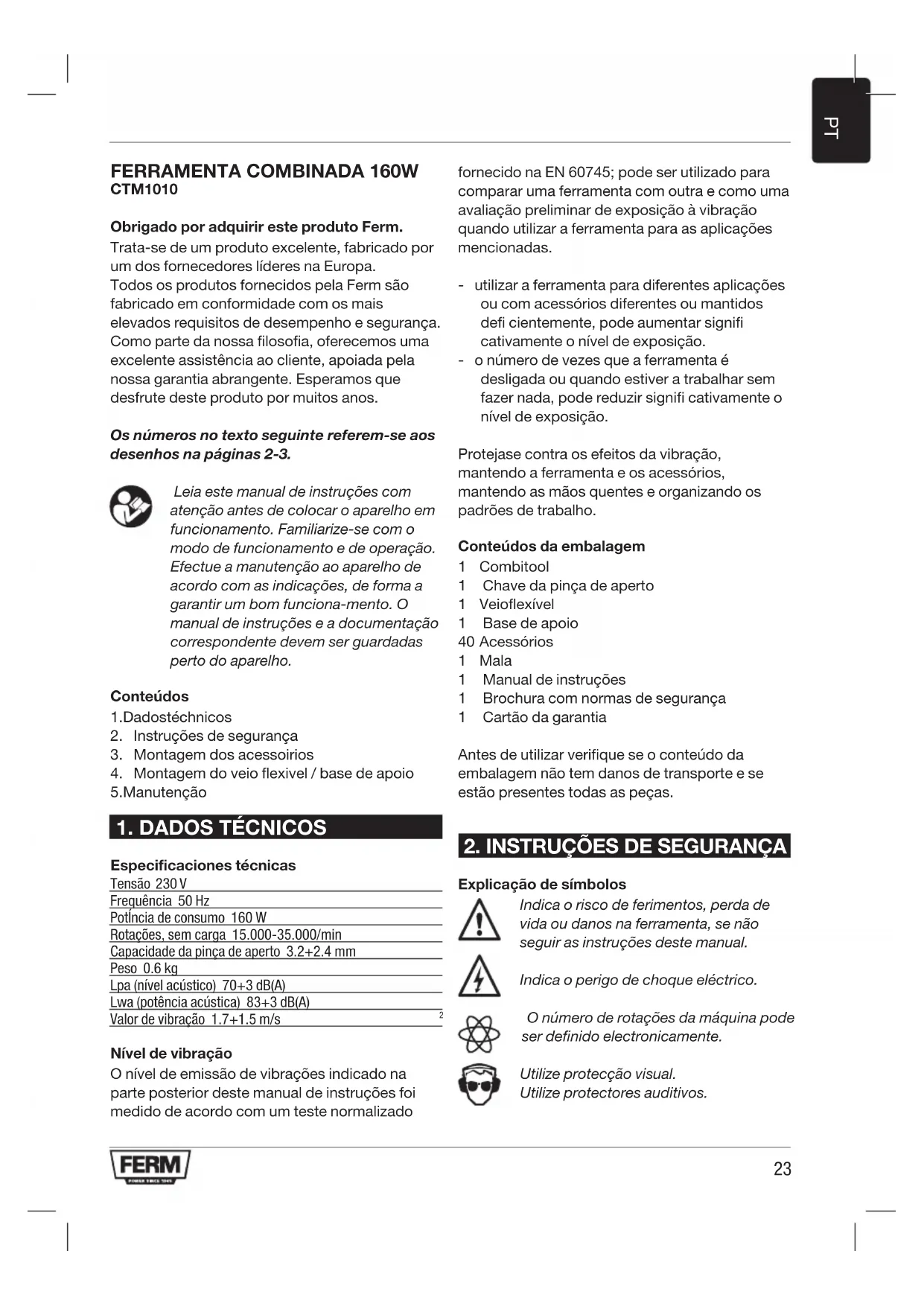

CTM1010 Obrigado por adquirir este produto Ferm. Trata-se de um produto excelente, fabricado por um dos fornecedores líderes na Europa. Todos os produtos fornecidos pela Ferm são fabricado em conformidade com os mais elevados requisitos de desempenho e segurança. Como parte da nossa filosofia, oferecemos uma excelente assistência ao cliente, apoiada pela nossa garantia abrangente. Esperamos que desfrute deste produto por muitos anos. Os números no texto seguinte referem-se aos desenhos na páginas 2-3. Leia este manual de instruções com atenção antes de colocar o aparelho em funcionamento. Familiarize-se com o modo de funcionamento e de operação. Efectue a manutenção ao aparelho de acordo com as indicações, de forma a garantir um bom funciona-mento. O manual de instruções e a documentação correspondente devem ser guardadas perto do aparelho. Conteúdos

2. Instruções de segurança

3. Montagem dos acessoirios

4. Montagem do veio flexivel / base de apoio

Especificaciones técnicas Tensão 230 V Frequência 50 Hz PotÍncia de consumo 160 W Rotações, sem carga 15.000-35.000/min Capacidade da pinça de aperto 3.2+2.4 mm Peso 0.6 kg Lpa (nível acústico) 70+3 dB(A) Lwa (potência acústica) 83+3 dB(A) Valor de vibração 1.7+1.5 m/s

Nível de vibração O nível de emissão de vibrações indicado na parte posterior deste manual de instruções foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas. - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos defi cientemente, pode aumentar signifi cativamente o nível de exposição. - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signifi cativamente o nível de exposição. Protejase contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho. Conteúdos da embalagem 1 Combitool 1 Chave da pinça de aperto 1 Veio flexível 1 Base de apoio 40 Acessórios 1 Mala 1 Manual de instruções 1 Brochura com normas de segurança 1 Cartão da garantia Antes de utilizar verifique se o conteúdo da embalagem não tem danos de transporte e se estão presentes todas as peças.

2. INSTRUÇÕES DE SEGURANÇA

Explicação de símbolos Indica o risco de ferimentos, perda de vida ou danos na ferramenta, se não seguir as instruções deste manual. Indica o perigo de choque eléctrico. O número de rotações da máquina pode ser definido electronicamente. Utilize protecção visual. Utilize protectores auditivos.24

Utilize uma máscara de protecção antipoeira. Instruções especiais de segurança

• Mantenhasempreocaboafastadodaspartes móveis da máquina

• Emcasodebloqueio,desligueimediatamente a máquina e retire a ficha da tomada.

• Compareonúmeromáximoderotações dos acessórios permitido com o número de rotações da máquina.

• Aoguardaramáquina,omotordeveestar desligado e as partes móveis completamente paradas.

• Nuncafixeumachavedemontagemàsua máquina com um pedaço de fio ou algo do género.

• Nuncaaccioneobotãodebloqueiodoveio com o motor em funcionamento.

• Asseguresequeodi‚metrodapinçade apertocorrespondeaododiâmetrodoveiodo acessório.

• Utilizeumdispositivodeapertoparafixara peça a trabalhar.

• Mantenhasempreasmãosafastadasdapeça a trabalhar. Segurança eléctrica Quando usar ferramentas eléctricas, respeite sempre as regras de segurança localmente em vigor, referentes ao perigo de incêndio, choque eléctrico ou ferimentos. Além das instruções seguintes leia também as instruções de segurança fornecidas em separado. Guarde cuidadosamente estas instruções! Verifique sempre se a voltagem da rede corres-ponde à voltagem indicada na chapa de tipo. Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. Substituição de cabos ou fichas Em caso de deterioração do cabo da corrente, este deverá ser substituído por um cabo de corrente especial, disponível a partir do fabricante ou do serviço de apoio ao cliente do fabricante. Destrua os cabos ou fichas usados imediatamente após a sua substituição por novos. É perigoso ligar a ficha de um cabo frouxo a uma tomada. Utilização de cabos de prolongamento Apenas use cabos de prolongamento aprovados que sejam adequados para a potência da máquina. A espessura mínima dos fios condutores é de 1,5 mm2. Quando usar um cabo de prolongamento enrolado, desenrole sempre o cabo completamente.

3. MONTAGEM DOS ACESSÓRIOS

Retire sempre a ficha da tomada antes da montagem de acessórios. Aviso!! Mudar os acessórios inserindo um acessório o mais possível na pinça de aperto, para minimizar o desgaste e o desequilíbrio. Montagem dos acessórios Fig. 1 Prima o botão de bloqueio do veio (2) e mantenha-o premido. Com a chave da pinça de aperto pode desapertar a pinça. Coloque o acessório. Mantenha premido o botão de bloqueio do veio, enquanto aperta a pinça com a chave. Nunca accione o botão de bloqueio do veio com o motor em funcionamento. Comandos Ligue e desligue a máquina através do interruptor (A). O dispositivo de regulação (1) permite regular a velocidade do Combitool. Pouse a máquina somente quando o motor estiver completamente parado. Nunca guarde a máquina numa superfície poeirenta. As partículas de pó podem infiltrar-se no mecanismo. Uma carga demasiado elevada em relação à velocidade do Combitool pode queimar o motor.25

Montagem do veio flexivel Fig. 2

• Desaperteoanelnabuchademolaeretireo.

• MonteoveioflexívelnaFerramentaCombi, de forma a que o veio interior (1) fique posicionado na bucha de mola. O anel do veio flexível (2) pode então ser apertado à Ferramenta Combi. Não carregue no botão de bloqueio enquanto a máquina estiver a trabalhar. Montagem a base de apoio

• Monteabasedeapoionapartelateraldeuma bancada ou de uma mesa de trabalho com uma espessura máxima de 55 mm.

• Aalturadabasedeapoioéregulável. Desaperte o tubo superior da base de apoio rodando-o no sentido contrário ao dos ponteiros do relógio. Puxe o tubo para fora até ao máximo da sua altura e depois fixe-o rodando-o no sentido dos ponteiros do relógio.

• Aalturadosuportedesuspensãoregulase desapertando o botão preto. Depois de regular o suporte de suspensão até à altura correcta volte a apertar o botão.

• PrendaaFerramentaCombiaosuportede suspensão da base de apoio; este suporte de suspensão pode ser girado 360°. Accesórios para o Combitool Para utilizar os seus acessórios cerifiquese sempre de que o número de rotações permitido do acessório é adequado para a velocidade mais elevada do Combitool. Mós Fig. 3 Se utilizar mós pela primeira vez, utilize então as pedras de afiar para equilibrar as mós. A pedra de afiar também pode ser utilizada para dar uma forma especial à mó. Material Velocidade Pedra, concha - Aço + Alumínio, cobre + - Plástico - Discos de feltro e ponta Os acessórios de feltro devem ser montados sobre o veio fornecido. Fig. 4 Material Velocidade Aço + Alumínio, cobre + - Plástico + Rolos e lixadeiras de banda Fig. 5 Material Velocidade Madeira + + Aço - Alumínio, cobre + - Plástico - Aços inoxidáveis e escovas não metálicas Fig. 6 Material Velocidade Pedra, concha + - Alumínio, cobre + - Fresa, ponta para gravar e verrum Fig. 7 Material Velocidade Pedra, concha Max Aço + - Alumínio, cobre + + Plástico - Lixadeiras Fig. 8 Material Velocidade Aço + Alumínio, cobre +- Plástico -

Antes da execução de qualquer trabalho de manutenção do mecanismo, assegure- se de que a máquina não se encontra sob tensão. As máquinas concebidas para um funcionamento sem problemas durante um longo período de tempo e com um mínimo de manutenção. A limpeza regular das máquinas e o seu uso correcto contribuem para a longa duração da sua máquina.26

Limpeza Limpe regularmente o exterior da máquina com um pano macio, de preferência após cada utilização. As aberturas de ventilação devem ser mantidas sem pó nem sujidade. Em caso de sujidade persistente, utilize um pano macio humedecido com água e sabão. Nunca utilize solventes como benzina, álcool, amónio ou produtossimilares.Taissubst‚nciaspodem danificar os componentes plásticos. Lubrificação Certifique-se de lubrificar o eixo flexível regularmente para evitar a geração de calor excessivo. Falhas Se ocorrer alguma falha, por exemplo, devido a desgaste duma peça, contacte o endereço de assistência indicado no cartão de garantia. No fim deste manual encontra um diagrama de componentes alargado com as peças que podem ser encomendadas.

PROTECÇÃO DO MEIO AMBIENTE

Com vista a evitar quaisquer danos de transporte, a máquina é fornecida numa embalagem resistente, fabricada na medida do possível em materiais recicláveis. Entregue, portanto, a embalagem para reciclagem. Os aparelhos eléctricos ou electrónicos avariados e/ou eliminados têm de ser recolhidos nos pontos de reciclagem adequados. Apenas para os países da CE Não coloque as ferramentas eléctricas no lixo doméstico. Em conformidade com a directriz europeia2012/19/EUrelativaaresíduosde equipamentos eléctricos e electrónicos e respectiva implementação na legislação nacional, as ferramentas eléctricas não utilizáveis devem ser recolhidas separadamente e eliminadas de um modo ecologicamente seguro. GARANTIA Os termos e condições da garantia encontram-se descritos no boletim da garantia fornecido em separado. O produto e o manual do utilizador estão sujeitos a alterações. As especificações podem ser alteradas sem aviso prévio.27
