Características técnicas	Herramienta multifunción potente con varios accesorios intercambiables.
Uso	Ideal para bricolaje, corte, lijado y esmerilado.
Mantenimiento	Limpie regularmente los accesorios y verifique el estado de las piezas.
Seguridad	Use gafas de protección y guantes durante el uso.
Información general	Verifique la compatibilidad de los accesorios antes de usarlos.

Preguntas frecuentes - CTM1012 Ferm

¿Cómo puedo cambiar la herramienta en el Ferm CTM1012?

Para cambiar la herramienta, desconecte el dispositivo y luego use la llave suministrada para aflojar el tornillo de fijación. Reemplace la herramienta y apriete el tornillo nuevamente.

¿Qué tipo de lubricante debo usar para el Ferm CTM1012?

Use un lubricante a base de silicona o un lubricante ligero para mantener las piezas móviles de la herramienta.

¿Cuál es el peso del Ferm CTM1012?

El peso del Ferm CTM1012 es de aproximadamente 1,5 kg.

¿Cómo limpiar el Ferm CTM1012 después de usarlo?

Use un paño seco para limpiar las superficies. Evite usar agua o productos químicos agresivos.

¿El Ferm CTM1012 es compatible con otros accesorios?

Sí, el Ferm CTM1012 es compatible con muchos accesorios disponibles en el mercado, pero asegúrese de que sean adecuados para la herramienta.

¿Cómo ajustar la velocidad del Ferm CTM1012?

Puede ajustar la velocidad usando el control de velocidad ubicado en el cuerpo de la herramienta. Gírelo en el sentido de las agujas del reloj para aumentar la velocidad.

¿Qué hacer si el Ferm CTM1012 no arranca?

Verifique que la herramienta esté bien conectada, que el cable no esté dañado y que el interruptor funcione correctamente.

¿Dónde puedo encontrar repuestos para el Ferm CTM1012?

Las piezas de repuesto se pueden pedir directamente al fabricante o a distribuidores autorizados.

¿Cuál es la garantía del Ferm CTM1012?

El Ferm CTM1012 generalmente viene con una garantía de 2 años. Consulte el manual de usuario para más detalles.

¿Puedo usar el Ferm CTM1012 para trabajos al aire libre?

Sí, pero asegúrese de no usarlo bajo la lluvia y de protegerlo de las inclemencias del tiempo.

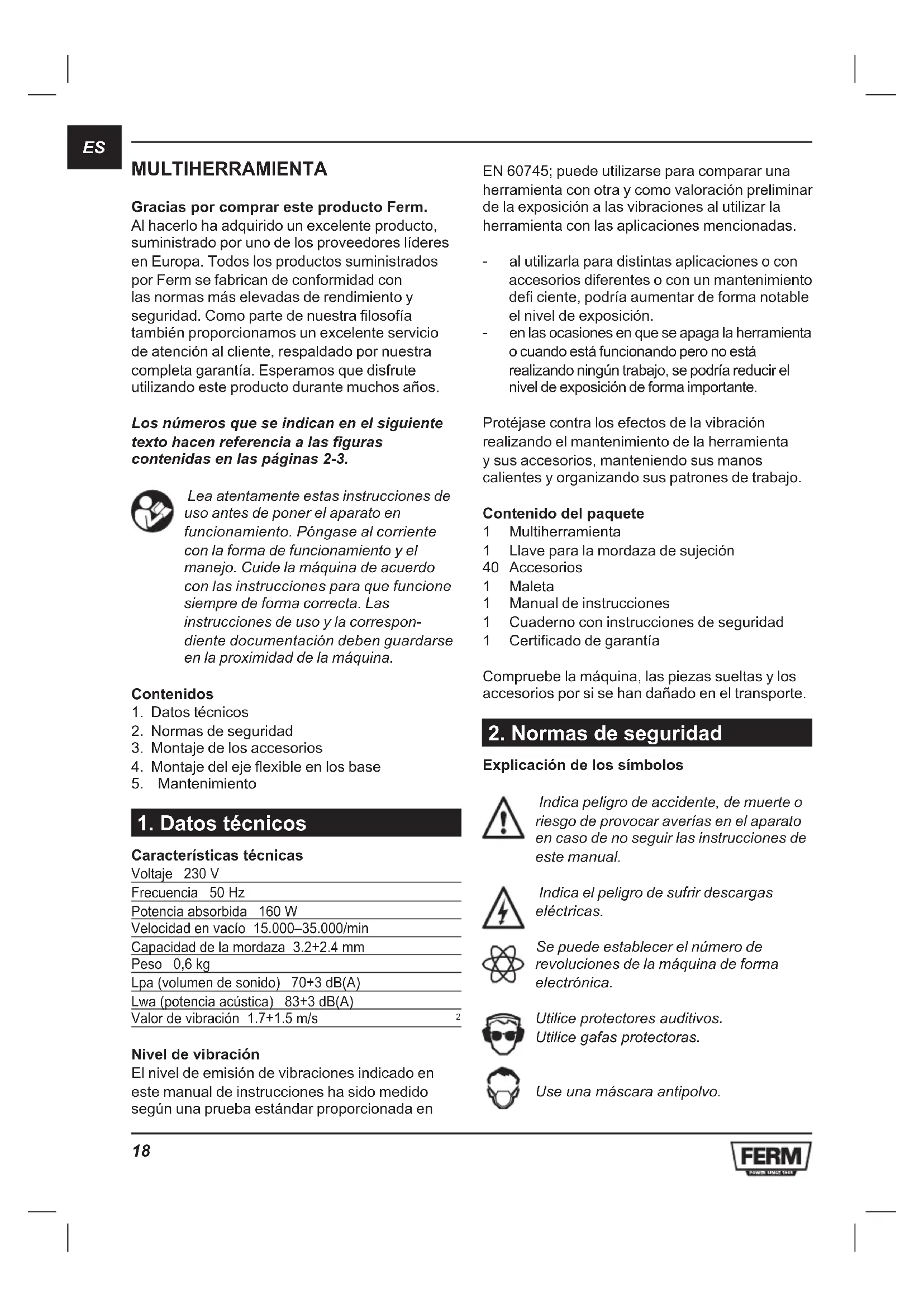

MANUAL DE USUARIO CTM1012 Ferm

Gracias por comprar este producto Ferm.

Al hacerlo ha adquirido un excelente producto, suministrado por uno de los proveedores líderes en Europa. Todos los productos suministrados por Ferm se fabrican de conformidad con las normas más elevadas de rendimiento y seguridad. Como parte de nuestra filosofía también proporcionamos un excelente servicio de atención al cliente, respaldado por nuestra completa garantía. Esperamos que disfrute utilizando este producto durante muchos años.

Los números que se indican en el siguiente texto hacen referencia a las figuras contenidas en las páginas 2-3.

Lea atentamente estas instrucciones de uso antes de poner el aparato en funcionamiento. Póngase al corriente con la forma de funcionamiento y el manejo. Cuide la máquina de acuerdo con las instrucciones para que funcione siempre de forma correcta. Las instrucciones de uso y la correspondiente documentación deben guardarse en la proximidad de la máquina.

Contenidos

1. Datos técnicos
2. Normas de seguridad
3. Montaje de los accesorios
4. Montaje del eje flexible en los base
5. Mantenimiento

1. Datos técnicos

Características técnicas

Voltaje 230 V

Frecuencia 50 Hz

Potencia absorbida 160 W

Velocidad en vacío 15.000–35.000/min

Capacidad de la mordaza 3.2+2.4 mm

Peso 0,6 kg

Lpa (volumen de sonido) 70+3 dB(A)

Lwa (potencia acústica) 83+3 dB(A)

Valor de vibración 1.7+1.5 m/s

Nivel de vibración

El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.
• en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante.

Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.

Contenido del paquete

1 Multiherramienta
1 Llave para la mordaza de sujeción
40 Accesorios
1 Maleta
1 Manual de instrucciones
1 Cuaderno con instrucciones de seguridad
1 Certificado de garantía

Compruebe la máquina, las piezas sueltas y los accesorios por si se han dañado en el transporte.

2. Normas de seguridad

Explicación de los símbolos

Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual.

Indica el peligro de sufrir descargas eléctricas.

Se puede establecer el número de revoluciones de la máquina de forma electrónica.

Utilice protectores auditivos. Utilice gafas protectoras.

Use una máscara antipolvo.

Normas especiales de seguridad

• Mantenga el enchufe fuera de las partes móviles del aparato.
• En caso de bloqueo desconecte el aparato desenchufándolo.
• Compare el número máximo de revoluciones de los accesorios con el número de revoluciones del aparato.
• Cuando vaya a guardar el motor, compruebe que el motor ha sido desconectado y que las partes móviles ya no están en movimiento.
• Nunca fije una llave al aparato utilizando una cuerda o algo similar.
• Nunca utilice la tecla de bloqueo del eje mientras la máquina esté en funcionamiento.
• Procure que el diámetro de la mordaza de sujeción coincida con el diámetro del eje del accesorio.
• Utilice un dispositivo de fijación para fijar la pieza.
• Mantenga sus manos fuera de la pieza.

Seguridad eléctrica

Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo. Guarde cuidadosamente las instrucciones.

Controle que la tensión de la red sea la misma que la que aparece indicada en la placa.

Herramienta de tipo II – Doble aislamiento – No requiere enchufe con conexión a tierra.

Recambio de cables y enchufes

Si la red eléctrica de cables resulta dañada, se debe sustituir con una red de cables especial que se puede obtener del fabricante o del servicio de atención al cliente. Deshágase de los cables o clavijas antiguos inmediatamente después de sustituirlos por los nuevos. Es peligroso conectar a un enchufe la clavija de un cable suelto.

Uso de cables de extensión

Utilice siempre cables de extensión autorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm². Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente.

3. Montaje de los accesorios

Antes de montar los accesorios, desenchufe el aparato.

¡Aviso! Cambie los accesorios insertándolos completamente dentro de la boquilla de mordazas convergentes para minimizar el riesgo de desequilibrio o desprendimiento de la pieza.

Montaje de los accesorios

Fig. 1

Pulse el botón de bloqueo del eje (2) manteniéndolo así. Por medio de la llave de mordaza podrá desajustar la mordaza (1). Introduzca el accesorio. Mantenga el botón de bloqueo del eje pulsado mientras vuelve a ajustar la mordaza con la llave. Nunca pulse el botón de bloqueo del eje mientras el motor este girando.

Uso

Ponga el aparato en marcha accionando la clavija de marcha/parada (A). Girando la rueda de ajuste 1 (B), regulará la velocidad del Multiherramienta. Guarde el aparato tan solo una vez que el motor haya dejado de girar completamente. No lo coloque sobre una superficie donde haya polvo, ya que este puede penetrar en el mecanismo.

Al utilizar el Multiherramienta a una velocidad baja con trabajos de alta intensidad, se puede llegar a sobrecargar el motor.

4. Acccesorios para el Multiherramienta

Ferm no suministra accesorios separados para el Multiherramienta. El Combitool ha sido diseñado para ser utilizado con los accessorios estámdares de Dremel®, Black & Decker®, Bosch® o Proxxon®. Antes de utilizar cualquier accesorio siempre se ha de comprobar si el número de revoluciones permitido de accesorio se adapta a la velocidad máxima de Multiherramienta.

ES

Muelas

Fig. 3

En caso de utilizar una muela por primera vez utilizar la piedra de afilar para mantener la muela en equilibrio. Asimismo, la piedra de afilar puede ser utilizada para dar una forma especial a la muela.

Material Velocidad

Piedra, concha -
Acero	+
Aluminio, latón + -
Plástico	-

Discos y punta de fieltro

Fig. 4

Los accesorios de fieltro deben ser montados sobre el eje que se adjunta.

Material Velocidad

Acero	+
Aluminio, latón + -
Plástico	+

Cintas y discos de pulir

Fig. 5

Material Velocidad

Madera ++
Acero	-
Aluminio, latón + -
Plástico	-

Cepillos de acero inoxidable y no metálicos Fig. 6

Material Velocidad

Piedra, concha + -

Aluminio, latón + -

Pequeña fresa, broca pequeña de de buril Fig. 7

Material Velocidad

Piedra, concha Max
Acero + -
Aluminio, latón ++
Plástico	-

Cintas de pulir

Fig. 8

Material Velocidad

Acero	+
Aluminio, latón + -
Plástico	-

5. Mantenimiento

Asegúrese de que la máquina no esté conectada cuando realice tareas de mantenimiento en el motor.

Estas máquinas han sido desarrolladas para funcionar durante largo tiempo sin dificultades y con un mantenimiento mínimo. Prolongará la vida útil de su máquina si la limpia regularmente y la utiliza de forma adecuada.

Limpieza

Limpie periódicamente el alojamiento de la herramienta con un paño suave, preferiblemente cada vez que la utilice. Mantenga las ranuras de ventilación sin polvo ni suciedad. Si no puede retirar la suciedad, utilice un paño suave y agua jabonosa. No emplee nunca disolventes como gasolina, alcohol, amoniaco, etc. Estos disolventes pueden dañar las partes plásticas.

Lubricación

La máquina no requiere lubricación adicional.

Averías

Si se presenta una avería, por ejemplo, por el desgaste de una pieza, póngase en contacto con el proveedor de servicios indicado en la tarjeta de garantía. En el dorso de este manual encontrará un amplio resumen de las partes de recambio que se pueden ordenar.

Uso ecológico

Para prevenir los daños durante el transporte, el aparato ha sido embalado. Dicho embalaje está hecho, en la medida de lo posible, de material reciclable. Le rogamos, por lo tanto, que recicle dicho material.

Cualquier aparato eléctrico o electrónico desechado y/o defectuoso tiene que depositarse en los lugares apropiados para ello.

Sólo para países CE

No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente.

Garantía

Lea atentamente las condiciones de garantía indicadas en la tarjeta de garantía que aparece en este manual de instrucciones.

El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.
