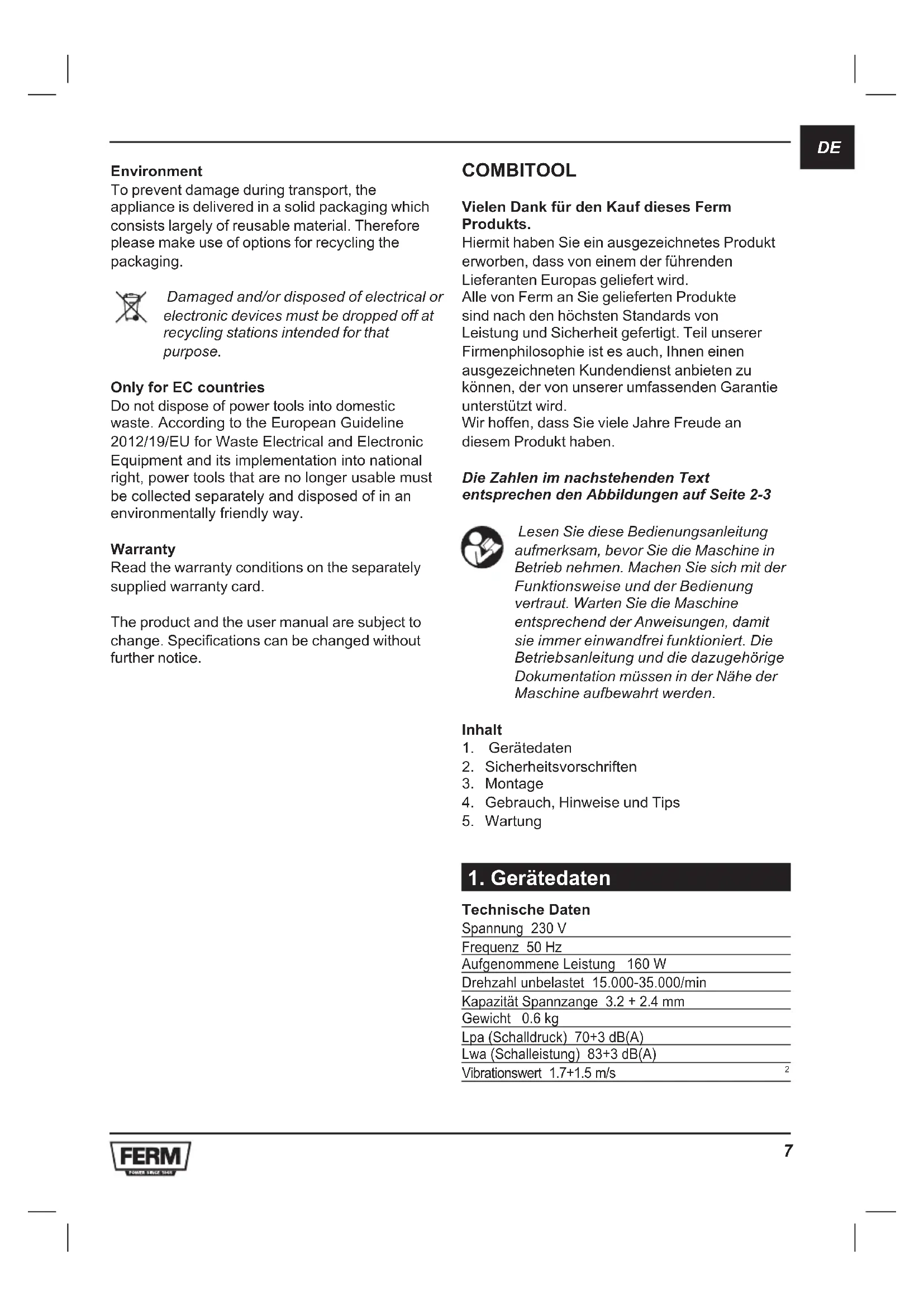

Environment To prevent damage during transport, the appliance is delivered in a solid packaging which consists largely of reusable material. Therefore please make use of options for recycling the packaging. Damaged and/or disposed of electrical or electronic devices must be dropped off at recycling stations intended for that purpose. Only for EC countries Do not dispose of power tools into domestic waste. According to the European Guideline 2012/19/EU for Waste Electrical and Electronic Equipment and its implementation into national right, power tools that are no longer usable must be collected separately and disposed of in an environmentally friendly way. Warranty Read the warranty conditions on the separately supplied warranty card. The product and the user manual are subject to change. Specifications can be changed without further notice. COMBITOOL Vielen Dank für den Kauf dieses Ferm Produkts. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den höchsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ihnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben. Die Zahlen im nachstehenden Text entsprechen den Abbildungen auf Seite 2-3 Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betrieb nehmen. Machen Sie sich mit der Funktionsweise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Nähe der Maschine aufbewahrt werden. Inhalt

2. Sicherheitsvorschriften

4. Gebrauch, Hinweise und Tips

Technische Daten Spannung 230 V Frequenz 50 Hz Aufgenommene Leistung 160 W Drehzahl unbelastet 15.000-35.000/min Kapazität Spannzange 3.2 + 2.4 mm Gewicht 0.6 kg Lpa (Schalldruck) 70+3 dB(A) Lwa (Schalleistung) 83+3 dB(A) Vibrationswert 1.7+1.5 m/s 2DE

Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke. - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen. - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf. Inhalt der Verpackung 1 Combitool 1 Spannzangenschlüssel 40 Zubehörteile 1 Koffer 1 Betriebsanleitung 1 Sicherheitsblatt 1 Garantieschein Überprüfen Sie die Maschine, lose Teile und Zubehör auf Transportschäden. Merkmale Abb.1

2. Sicherheitsvorschriften

Erläuterung der Symbole Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheits- vorschriften in dieser Anleitung. Deutet das Vorhandensein elektrischer Spannung an. Die Drehzahl der Maschine kann elektronisch eingestellt werden. Schutzbrille und Gehörschutz tragen. Tragen Sie eine Staubmasker. Spezielle Sicherheitsvorschriften

• Halten Sie das Kabel immer von beweglichen Geräteteilen fern.

• Wenn das Gerät blockiert, muß es sofort abgeschaltet und der Stecker aus der Steckdose gezogen werden.

• Vergleichen Sie die maximal zulässige Drehzahl der Zubehörteile mit der Drehzahl des Geräts.

• Verstauen Sie das Gerät erst, nachdem der Motor abgeschaltet wurde und die beweg- lichen Teile zum Stillstand gekommen sind.

• Befestigen Sie an dem Gerät nie Montage- schlüssel mit einer Schnur oder ähnlichem.

• Benutzen Sie den Achsensperrstift nie, wenn das Gerät läuft.

• Achten Sie darauf, daß der Durchmesser der Spannzange mit dem Achsdurchmesser der Zubehörteile übereinstimmt.

• Benutzen Sie zum Befestigen des Werkstücks eine Klemmvorrichtung.

• Halten Sie Ihre Hände fern vom Werkstücks Elektrische Sicherheit Beachten beim Benutzen von Elektromaschinen immer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfalls die Sicherheitsvorschriften im einschlägigen Sonderteil. Die Hinweise müssen sicher aufbewahrt werden! Überprüfen Sie immer, ob Ihre Netzspannung der des Typenschilds entspricht. Gerät der Schutzklasse II – schutzisoliert – kein Schutzkontakt erforderlich.DE

Austauschen von Kabeln oder Steckern Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhaltlich ist. Entsorgen Sie alte Kabeln oder Stecker, unmittelbar nachdem Sie durch neue ersetzt sind. Das Anschließen eines Steckers eines losen Kabels an eine Steckdose ist gefährlich. Verwendung von Verlängerungskabeln Benutzen Sie nur ein genehmigtes Verlängerungskabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindest- querschnitt von 1,5 mm

haben. Befindet das Kabel sich auf einem Haspel. muß es völlig abgerollt werden.

3. Montage des zubehörs

Ziehen Sie vor der Montage immer den Stecker aus der Steckdose. Achtung! Wechseln Sie Zusatzgeräte, indem Sie ein Zusatzgerät in den Einspannring (oder das Futter) so weit wie möglich einführen, um ungleich- mäßigen Lauf oder ein Herausrutschen zu verhindern. Montage des Zubehörs Abb. 1 Drücken Sie auf den Achsensperrknopf (2) und halten Sie ihn fest. Mit dem Spannzangen- schlüssel können Sie die Spannzange (1) lösen. Setzen Sie das Zubehörteil ein. Halten Sie den Achsensperrknopf fest, während Sie mit dem Spannzangenschlüssel die Spannzange anziehen. Bedienung Schalten Sie das Gerät mit dem An-/Aus-Schalter ein (A). Die Geschwindigkeit des Combitool läßt sich mit Hilfe des Stellrädchens (B) regulieren. Setzen Sie das Gerät nicht ab, während der Motor noch läuft. Stellen Sie das Gerät nicht auf eine staubige Oberfläche. Staubteilchen könnten in die Vorrichtung geraten. Zu hohe Belastung bei zu niedriger Geschwindigkeit des Combitool kann zum Verschmoren des Motors führen.

4. Zubehör für Combitool

Ferm liefert keine Zubehörteile für das Combitool. Dieses Combitool wurde so entweickelt, daß Standard die Zubehörteile von Dremel, Black & Decker, Bosch oder Proxon verwended werden können. Bevor Sie jedoch ein Zuszatzgerät verwenden, muß immer geprüft werden,ob sich die erforderlichte Drehzahl des Zusatzgerätes auch für die Höchstgeschwindigkeiten von Combitool eignen. Schleifsteine Abb. 4 Wenn Sie Schleifsteine zum ersten Mal gebrauchen, dann müssen diese immer zuerst mit Hilfe des Wetzsteines ausbalanciert werden. Mit dem Wetzstein kann zudem der Schleifstein speziell geformt werden. Material Geschwindigkeit Stein, Muschel - Stahl + Aluminium, Messing + - Kunststoff - Filzscheiben und Tip Abb. 5 Die Zubehörteile aus filz müssen auf die mitgelieferte Achse montiert werden. Material Geschwindigkeit Stahl + Aluminium, Messing + - Kunststoff + Schleifringe und -scheiben Abb. 6 Material Geschwindigkeit Holz + + Stahl - Aluminium, Messing + - Kunststoff - Edelstahl- und Nichtmetallbürsten Abb. 7 Material Geschwindigkeit Stein, Muschel + - Aluminium, Messing + -DE

Fräser, Gravierpunkt und Bohrer Abb. 8 Material Geschwindigkeit Stein, Muschel Max Stahl +- Aluminium, Messing ++ Kunststoff - Trennscheibe Abb. 9 Material Geschwindigkeit Stahl + Aluminium, Messing +- Kunststoff -

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen. Diese Maschinen sind so konzipiert, dass sie lange Zeit bei minimalem Wartungsaufwand problemlos funktionieren. Durch regelmäßiges Reinigen und sachgerechte Behandlung verlängern Sie die Lebensdauer Ihrer Maschine. Reinigen Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammonia, usw. Derartige Stoffe beschädigen die Kunststoffteile. Schmierung Die Maschine braucht keine zusätzliche Schmierung. Störungen Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Service-adresse in Verbindung. Im hinteren Teil dieser Anleitung befindet sich eine ausführliche Übersicht über die Teile, die bestellt werden können. Umwelt Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Benutzen Sie also die Möglichkeit zum Recyclen der Verpackung. Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden. Garantie Lesen Sie die Garantiebedingungen auf der separat beigefügten Garantiekarte. Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden.NL
