Vrsta izdelka	Rezalna in rezkalna miza za večnamenska orodja
Znamka	Ferm
Model	PRA1011
Dimenzije mize	455 x 330 mm
Največji premer osnovne plošče orodja	162 mm
Teža	6 kg
Električno napajanje	Prek vgrajene stikalne omarice (vtičnica za orodje)
Nastavljivo bočno vodilo	Da, z lestvico za vzporednost
Stranska in mizna podporna plošča	Da, nastavljivi po višini
Zamenljiv vložek mize	Da, na voljo več velikosti
Sistem za odsesavanje prahu	Da, zadnji izhod z adapterjem (notranji premer cevi 34 mm)
Število nog	4 nastavljive noge po višini
Material	Miza iz kompozitnega materiala, noge iz kovine
Vzdrževanje in čiščenje	Čistite z mehko krpo in milnico; mazanje ni potrebno
Varnostna navodila	Priporočljivo nošenje zaščite za sluh, oči in protiprašne maske; pred uporabo preverite pritrditve
Garancija	Celotna garancija v skladu s priloženo garancijsko kartico
Vsebina paketa	Miza, noge, vodila, plošče, stikalna omarica, vijaki, priročnik, garancijski list

Pogosto zastavljena vprašanja - PRA1011 Ferm

Katera orodja lahko uporabim na mizi Ferm PRA1011?

Miza je zasnovana za večnamenska orodja (rezkalnik, vbodna žaga itd.), katerih premer osnovne plošče ne presega 162 mm. Prepričajte se, da je orodje združljivo s priloženimi pritrditvami.

Kako sestaviti rezalno mizo Ferm PRA1011?

Sledite korakom v priročniku: mizo obrnite na glavo, pritrdite štiri noge s sorniki, nato mizo obrnite. Nato namestite bočno vodilo, podporne plošče in stikalno omarico. Nazadnje namestite orodje na spodnjo stran mize s pomočjo predvidenih lukenj.

Kako nastaviti višino reza?

Popustite pritrditve orodja pod mizo, dvignite ali spustite orodje na želeno višino, nato znova zategnite. Naredite poskusne reze na kosih lesa za prilagoditev.

Kako uporabljati bočno vodilo?

Popustite oba pritrdilna gumba bočnega vodila, postavite ga na želeno razdaljo z uporabo lestvice, nato znova zategnite. Prepričajte se, da je vzporeden z rezilom ali rezkarjem.

Ali lahko s to mizo režem kovino?

Ne, ta miza je zasnovana samo za rezanje lesenih delov. Ne uporabljajte je za rezanje kovine ali drugih trdih materialov.

Kako priključiti sesalnik za odsesavanje prahu?

Uporabite priložen adapter, na adapter priključite sesalno cev z notranjim premerom 34 mm, nato adapter vstavite v luknjo na zadnji strani mize. Dodatno vedno nosite protiprašno masko.

Kakšne varnostne ukrepe je treba upoštevati?

Nosite varnostna očala, zaščito za sluh in protiprašno masko. Nikoli ne dajajte rok pod mizo, ko je orodje priključeno. Pred uporabo preverite, ali so vse pritrditve zategnjene.

Kako vzdrževati mizo Ferm PRA1011?

Redno čistite mizo z mehko krpo in milnico. Prezračevalne utore ohranjajte brez prahu. Mazanje ni potrebno.

Kaj storiti v primeru manjkajočega dela ali okvare?

Obrnite se na servis Ferm, katerega naslov je na garancijskem listu. Shranite dokazilo o nakupu za uveljavljanje garancije.

Kateri vložki mize so priloženi?

Priročnik omenja priložen vložek mize (komplet). Obstajajo različne velikosti; izberite tistega, ki najbolj ustreza premeru vašega orodja. Vložek se ne sme dotikati vrtečega se orodja.

NAVODILA ZA UPORABO PRA1011 Ferm

otvory na predni bočni stěne stolu.

Oznacije nebezpečenstvo zranenia elektrickým prudom.

Nebezpecenstvo! Udrzujte ruky v dostatočnej vzdialenosti od pohybujucich sa Častí.

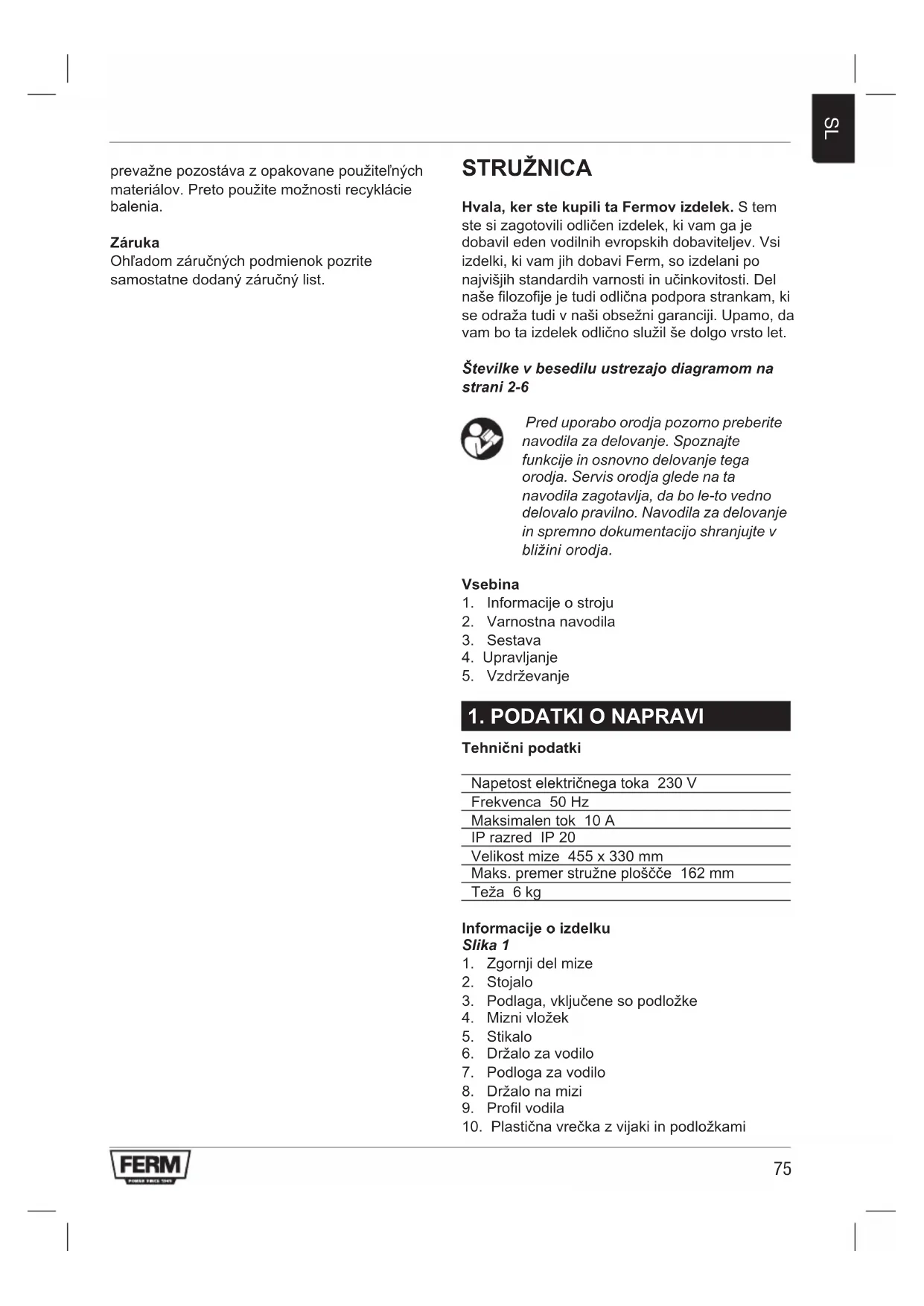

Hvala, ker ste kupili ta Fermov izdelek. S tem ste si zagotovili odlicen izdelek, ki vam ga je dobavil eden vodilnih evropskih dobaviteljev. Vsi izdelki, ki vam jih dobavi Ferm, so izdelani po najvisjih standardih varnosti in učinkovitosti. Del naš filozofije je tudi odlicna podpora strankam, ki se odraža tudi v nasi obsežni garanciji. Upamo, da vam bo ta izdelek odlicno sluzil še dolgo vrsto let.

Stevilke v besedilu ustrezajo diagramom na strani 2-6

Pred uporabo orodja pozorno preberite navodila za delovanje. Spoznajte funkcije in osnovno delovanje tega orodja. Servis orodja glede na ta navodila zagotavlja, da bo le-to vedno delovalo pravilno. Navodila za delovanje in spremmo dokumentacio shranjujte v blizini orodja.

Vsebina

1. Informacije o stroju
2. Varnostna navodila
3. Sestava
4. Upravljanje
5. Vzdrzevaune

1. PODATKI O NAPRAVI

Tehnični podatki

Napetost elektricnegatoka 230 V

Frekvenca 50 Hz

Maksimalen tok 10 A

IPrazred IP 20

Velikost mize 455 × 330 ~mm

Maks.premer struze plošče 162 mm

Teza 6 kg

Informacije o izdelku

Slika 1

1. Zgornji del mize
2. Stojalo
3. Podlaga, vkjučene so podložke
4. Mizni vlozek
5. Stikalo
6. Držalo za vodilo
7. Podloga za vodilo
8. Držalo na mizi
9. Profil vodila
10. Plastica vrečka z vijaki in podložkami

Plastica vrecka ni igraça! Zaradi nevarnosti zadusitve ne sme biti dostopna otrokom. Ne smete je uporabljati v otroških posteljicah, posteljah, vozickih in v stajicah. Preden vrecko vrzete stran, jo zavezite.

Nositi zašcitna očala

Nositi zašcitno masko

Vsebina paketa

1 Zgornji del mize
4 Stojalo
1 Podlaga, vkličene so podložke (komplet)
1 Mizni vlozek (komplet)
1 Stikalo
1 Drzalo za vodilo (komplet)
1 Podloga za vodilo
1 Držalo na mizi (komplet)
1 Profil vodila
4 Gumb
1 Plastica vrecka z vijaki in podlozkami, podrobnosti so navedene spodaj:

4 Krizni vijak, M6X20
4 Vijak ( privijanje z ključem ali francozem), M6X16
1 Vijak ( privijanje z ključem ali francozem), M6X25
1 Vijak ( privijanje z ključem ali francozem), M6X40
16 Vijak (privijanje z imbusom), M6X12
4 Vijak z ravno glavo, M5X50
6 Matica, M6
4 Matica, M5
18 Podložka ravna, 6
2 Podložka ravna debela, 6
16 Elasticna podlozka, 6
2 Gumb za privijanje

1 Priocnik za uporabnike

1 Garancijski list

2. VARNOSTNA NAVODILA

Legendasimbolov

Oznacuje nevamost poskodbe, izgube ziviljenja ali poskodbe stroja v primeru neupoštevanja navodil v tem priročniku.

Kaže na možnost elektrichega šoka.

Nevarnost! Roke stran od premikajoich se delov.

Dodatna varnostna navodila

Varnost je kombinacija zdrave pameti, pozornosti in vedenja, kako ta stroj deluje. Preberite ta priročnik za lažje razumevanje delovanja stružnice.

• Vedno nosite zašcito za oči.
• Jakost zvoka se spreminja z lokacijo. Da bi se izognili poskodbam sluha, nosite Čepke za ušesa in naušnike med daljso uporabo stružnice.
  Kjer je prisoten prah, nosite zašcitno masko in zašcitna očala.
  Sledite navodilom v prirocniku.
• Pozor! Vibracije, ki jih povzroča stružnica med uporabo, lahko razrahlja pritrjevalce. Pred vsakim delom preverite pritrjevalce, da se prepričate, da so pravilno pritrjeni.
• Ne uporabljaje te naprave preden je sestavljena v celoti in ste prepričani, da ste o njenem delovanju poučeni.
• Prepricajte se, da je struzilo pravilno vpeto pred vsako uporabo.
• Stružnice ne uporabljajte kot mizo ali kot delovno podlago. Lahko jo poskodujete, kar lahko nato privede do poskodb.
  Stroj je namenjen obdelavi ravnih izdelkov. Ne režite ali obdelujte izdelkov, ki niso ravni.
• Stroj je namenjen le obdelavi lesenih izdelkov.
  Z njim ne režite ali kako drugace obdelujte kovinskih ali drugih nelesenih materialov.
• Uporaba podaljskov delovne povrsine je priporocljiva, kadar delate z daljsimi deli. Drugace lahko ti deli prevrnejo delovno povrsino.
  Pazite na roke in jih zašcitite.
• Izdelajte in uporabite palico za premikanje manjsih izdelkov po delovni povrsini.
• Očistite stružnico po vsaki uporabi. Uporabasuhe krpe in sesalca je priporočljiva.
  Delovna povrsina stružnice mora biti vedno Čista, brez prahu, ostruzkov in drugih tujkov, ki bi lahko motili njeno delovanje. Uporaba suhe krpe in sesalca je priporočljiva.
• Priloženo vodilo imazbiralec prahu, na kateregala lahko pritrdite suho krpo.
  Pred vsako uporabo preverite drzalo.

Odstranite prašne delce, ostruzke in druge tujke, ki bi lahko motili delovanje stroja.

• Opozorilo! Nikoli ne dajaje prstov pod šcitnik med delovanjem stroja ali ko se vrti rezilo.
• Vedno držite kos lesa proti rezilu.
• Struzila so izjemno ostra, zato morate biti zelo previdni med uporabo.
• Delajte le z ostrimi struzili. To bo omogocilo hitrejs, kakovostnejse in bolj varno struzanje.
• Nekatera stružila, kadar jih postavimo na glavo (kot npr.na stružni mizi) padejo iz svojega mesta,Če je sponka razrahljana pri primeru nastavitve visine ali globine reza. Zato je zelo pomembno, da stružilo podpremo kadar spreminjamo te nastavitve.
• Vedno poglejte stikalo, kadar ga zeelite prestaviti. Ne dotikajte se ničesar drugegamed tem oprvilom. Nikoli ne segajte z roko pod stružnico, razen kadar stružnica ni v delovanju.
• Opozorilo! Pred vsakim rezom se prepričajte, da je stružnica izklopljena, da se struzilo ne vrti in da vtikalo ni vtčnici. Nato se prepričajte, da šcitnik ni v napoto struzilu.Test je močno priporočen, a le ko je stružnica izklopljena in se struzilo ne vrti.
• Opozorilo! Nikoli ne zapušćajte stružnice med njenim delovanjem. Preden zapustite delovni prostor, izklopite.

Elektricna varnost

Vedno preverite ce se napetost elektricnega oskrbnika sklada z napetostjo, pod katero lahko stroj deluje.

Menjava kablov ali priključkov

Takoj vrzite stran stare kable in priključke, ko jih zamenjate z novimi. Uporaba starih, razrahljanih kablov je nevarna.

Uporaba podaljskov

Uporabljajte le potrjen inprimeren podaljsek. Najmanjsa velikost prevodnika je 1,5 mm. Pri uporabi podaljska vedno odvijte kabel do konca.

3. SESTAVA

Sestavitev stružnice

Slika 1 - 13

Preden začnete sestavlji stružnico, se preprćajte, da imate vse potrebne dele. V primeru, da vam kateri izmed delov manjka,Poklicite servis naven den na garancijskem listu.

Za sestavitev mize je potrebno storiti sledeče:

• Položite zgornji del mize (1, Sika 1) na glavona ravno povrsino (Sika 2).
• Postavite eno nogo mize (2, Slika 1) z štirimi vijaki (M6X12) inmaticami (M6) in jih ne privjte do konca (Slika 3).
• Ponovite zgornji korak za ostale tri noge, nato se prepriçajte, da so postavljene naravnost in jih privijte do konca.
• Ko pritrdite vse noge, konstrukcijo obrnite in postavitePokonci. ae se miza maje, je potrebno vijake odviti in popraviti noge..
  Vstavite dva vijaka (M5X50) v označeno mesto “B” z vrha mize (Slika 4).
• Pritrdite vodilo (9, Slika 1) s prilozhenimi vijaki (za privijanje potrebujete ključ ali francaza), podložkami in gumbi za privijanje. Vijake vstavite s spodnje strain mize skozi označeno "A" (Slika 5). Pritrdite vodilo z vijaki in zavarujte s podložkami in gumbi za privijanje.

Opomba: Uporabite lestvico za pravilno poravnavo vodila.

• Varovalno podlogo namestite po sledecih korakih (7, Slika 1):

• Odvjte vse podložke na varovalni podlogi (6, Slika 1).
  Vstavite dva vijaka (M6X25) v odprtine na vrhu varovalne podlogg (Slika 6).
  Postavite drzalo varovalne podloge na vrh, takdo zravnate dve luknji z dvema luknjama na vodilu, nato pa vstavite dva vijaka (M6X25) v odprtine in ju privijte z maticama (Sika 7).

• Potisnite obevodili naprej, da si zagotovit dovolj prostora za pričvrstitev držala zavodilo, nato pavodila pritrdite z dvema vijakoma in ju privijte z dvema podložkama in gumboma za privijanje. (Slika 8 in Slika 9).

• Držalo na mizi (3, Slika 1) namestite pos sledečih korakih:

• Odvijte vse podložke na držalu.

• Odvijte dva vijaka na vodilu za držalo (8, Slika 1), in poravnajte dve luknjna držalu z dvema luknjama na sprednjem delumize. Nato vstavite ta dva vijaka in ju privijte z dvema maticama (Slika 10).
  Vstavite dva vijaka (M6X25) v odprtino na drzalu, drzalo postavite nanj, zavarujte s podlozkama in privijte matici (Sika 11 in Sika 12).

• Pritrdite stikalo (5, Slika 1) s naslednjimi koraki:

• Poravnajte dve luknji na stikalu z dvema luknjama na sprednji strani mize.

• Pritrdite z dvema kriznima vijakoma in zategnite z dvema maticama (Slika 13).

Namestitev struzila

Sika 14 - 16

Stružilo nameite po sledečih korakih:

• Odvijte gumbe za privijanje na vodilu in vodilo potisnite naprej, kolikor gre. To bo preprecilo, da bi vijaki (M5X50) padali skozi mizo, ko je miza obrnjena na glavo.
• Previdno obrnite mizo na glavo in jo podprite z kockami lesa ali cim podobnim. (Sika 14)
• Postavite struzilo na mesto na spodnji strani mize cim bolj na sredi. Vstavite dva vija ka na mesto označeno "C" (Slika 4) z vrha mize, v tem primeru spodaj (Slika 15).
• Narahlo pričvrstite stružilo na mesto s štirimi vijaki (Slika 16). Mogoće boste morali obračati stružilo, da boste lahko pravilno privili vijake. âe ima stružilo nadzorovalec hitrosti, poskusite postaviti nadzorovalec takto, da bo lahko dostopen in doseglji. Ko je stružilo na Željenem mestu, močno pričvrstite stružilo, da preprećite njegovo premikanje med delovanjem stroja.
• Prikljucite priključek stružnice v vtikalno dozostikala.

Tej stružnici se prilegajo stružila s
maksimalnim premerom 162mm

• Vaša stružnica je zdaj sestavljena in pripravljena za uporabo.

4. UPRAVLJANJE

Pred opravljanjem spreememb na stroju vedno izklopite stroj in povlecite vtikalo iz vtichnice.

Opomba: Pred vsako spremembo visine ali hitrosti si preberite poglavje o upravljanju stružnice v tem priročniku.

Namestitev struzil

Za namestitev dodatnih struzil je potrebno stuznico popolnama spustiti in sele nato lahko namestimododatna struzila.Struzila se morajo popolnama prilegati.

Nastavitev visine

Zvišajte stružnico do visine, kjer stružilo pride naŽeleno mesto. Naredite nekaj poskusnih obdelav na odpadnem lesu. Tako boste zagotovili pravo visino.

Nastavitev yodila

Zrahlajte dve sponki, ki pristrujeta vodilo in ga namestite po zeIj. Uporabite oznake, ce zeIelite vodilo postaviti zvporedno. Naredite nekaj poskusnih obdelav na opadnem lesu.

Držalo

Pritrdite držalo tak, da bo le-to držalo kos lesa ob mizo ter vodilo med obdelavo. To naredite tak, da postavite kos lesa obvodilo, nato pa popustita dva vijaka za privijanje in spustite držalo na les, nanjo rahlo pritisnete in privijte vijaka nazaj.

Vodilo

Nastavite ga tako, da bo podpiral kos lesa po celotni debelini. Nastavite globino reza in potisnite kos lesa naprej tako, da bo vodilni del preckal rob za priblizno 25mm. Ugasnite napravo in jo izklopite iz elektricnega omrezja.. Pritsnite kos lesa ob vodilo, razrahljajte sponko, vodilo pritsnite proti kosu lesa in pritrdite sponko. Umaknite kos lesa z rezila, preden stroj priklopite nazaj in nadalujete z delom.

Pri vseh elektrichnih napravah in strojih, se posebej pri tistih z rezili, je potrebno posebej paziti na roke in prste. Zato je priporocena uporaba palice pri delu z manjsimi kosi.

Izsesavanje prahu

Slika 17

Stružnica je opremljena z napravo za izsesavanje prahu, na katero je mogoče priključiti sesalec. Cev se mora prerigati na priložen adapter z premerom 34mm. Kljub vsemu je priporočena uporaba zašcitne maske, da bi preprečili vdihavanje prašnih delcev.

5.VZDRIEVANJE

Med vzdrrzevanjem se vedn o prepriacajte, da struznica ni pod elektricnim tokom. Stroj mora biti ugasjen in izklopljen iz vticnice.

Stroj je bil zasnovan tak, da bo deloval daljse obdobje ob minimalem vzdrrzevanju. Dolgotrajno zadovoljivo delovanje je odvisno od prvilne nege in rednegacischenja stroja.

Cischenje

Prezračevalne odprtine morajo biti Čiste. S tem preprećujete pregrevanje stroja. Stroj redno Čistite z mehko krpo, zaželjeno je Čišćenje po vsaki uporabi. V prezračevalnih odprtinah ne sme biti prahu ali umazanjne. V primeru, da se umazanjne na odstraniti, uporabite mehko krpo, navlaženo z milnato vodo. Nikoli za Čišćenje ne uporabljajte bencina, alkohola ipd.. Ti lahko poskodujevo plastićne dele.

Podmazanje

Ta stroj ne potrebuju dodatnega podmazovanja.

Okvaré

V primeru okvar, npr. po obrabi dolocenega dela, se obrnite na naslov servisa, ki je naveden na garancijskem listu. Na koncu tega prirocnika boste našli beznam delov, ki jih lahko narocite.

Okolje

Da bi prepreci poskodbe med transporte je naprava dostavljena v cvrstem paketu, kateregasestavljajo vecinoma iz materialov za ponovnupsorabo. Zato vas prosimo, da paket reciklirate.

Garancija

Za pogoje, pod katerimi velja garancija, se obrinite na posebej priloženo garancijsko izjavo.
