Τύπος προϊόντος	Αεροσυμπιεστής εμβόλου
Μάρκα	Scheppach
Μοντέλο	HC51
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Ισχύς κινητήρα	1800 W
Τρόπος λειτουργίας	S1 (συνεχής)
Ταχύτητα συμπιεστή	2850 min⁻¹
Όγκος δεξαμενής πίεσης	50 L
Μέγιστη πίεση λειτουργίας	περίπου 10 bar
Θεωρητική παροχή αναρρόφησης	περίπου 257 L/min
Πραγματική παροχή (ισχύς εξόδου)	περίπου 193 L/min
Βαθμός προστασίας	IPX2
Βάρος συσκευής	περίπου 34 kg
Συνιστώμενο λάδι κινητήρα (θερμ. > 10 °C)	SAE 30 ή L-DAB 100
Συνιστώμενο λάδι κινητήρα (θερμ. < 10 °C)	SAE 10 ή L-DAB 68
Ποσότητα λαδιού	περίπου 0,3 L
Στάθμη ηχητικής ισχύος LwA	97 dB
Στάθμη ηχητικής πίεσης LpA	74,2 dB
Μέγιστο ύψος χρήσης (πάνω από την επιφάνεια της θάλασσας)	1000 m
Κύριες λειτουργίες	Παραγωγή πεπιεσμένου αέρα για πνευματικά εργαλεία, φούσκωμα, βαφή
Συντήρηση και καθαρισμός	Αποστράγγιση νερού συμπύκνωσης μετά από κάθε χρήση · καθαρισμός φίλτρου αέρα κάθε 300 ώρες · αλλαγή λαδιού κάθε 50 ώρες
Ασφάλεια	Βαλβίδα ασφαλείας, θερμική προστασία, διακόπτης προστασίας, πιεσοστάτης
Ανταλλακτικά και επισκευασιμότητα	Αναλώσιμα εξαρτήματα: ιμάντας, συμπλέκτης · διαθέσιμα από το τμήμα εξυπηρέτησης μετά την πώληση
Γενικές πληροφορίες	Χρήση σε ξηρό και αεριζόμενο εσωτερικό χώρο · θερμοκρασία περιβάλλοντος από +5 °C έως +40 °C · μην εκθέτετε στη βροχή

Συχνές ερωτήσεις - HC51 SCHEPPACH

Τι τύπο λαδιού να χρησιμοποιήσω για τον αεροσυμπιεστή Scheppach HC51;

Χρησιμοποιήστε λάδι SAE 30 (ή L-DAB 100) εάν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 10 °C. Κάτω από 10 °C, προτιμήστε λάδι SAE 10 (ή L-DAB 68). Η απαιτούμενη ποσότητα είναι περίπου 0,3 L.

Πώς να αλλάξετε το λάδι του αεροσυμπιεστή;

Σβήστε τον κινητήρα και αποσυνδέστε το φις. Αφαιρέστε το πώμα κλεισίματος λαδιού (14). Ξεβιδώστε τη βίδα αποστράγγισης λαδιού (9) που βρίσκεται στην αντλία (18). Τοποθετήστε ένα δοχείο κάτω από τη βίδα για να συλλέξετε το χρησιμοποιημένο λάδι. Γείρετε ελαφρά τον αεροσυμπιεστή αν χρειαστεί για να αδειάσει τελείως το λάδι. Βιδώστε ξανά τη βίδα αποστράγγισης και στη συνέχεια γεμίστε με νέο λάδι μέχρι την κόκκινη ένδειξη στο μάτι λαδιού (16).

Πώς να καθαρίσετε το φίλτρο αέρα του αεροσυμπιεστή;

Αφαιρέστε το φίλτρο αέρα ξεβιδώνοντας το περικόχλιο (D). Διαχωρίστε το πλαστικό κάλυμμα (A) από το περίβλημα (B). Χτυπήστε απαλά το φίλτρο (C) και το περίβλημα για να αφαιρέσετε τη σκόνη και στη συνέχεια φυσήξτε τα με πεπιεσμένο αέρα σε περίπου 3 bar. Επανασυναρμολογήστε τα πάντα με αντίστροφη σειρά. Αυτή η εργασία συνιστάται κάθε 300 ώρες λειτουργίας.

Ποια είναι η μέγιστη πίεση της δεξαμενής;

Η μέγιστη πίεση λειτουργίας είναι περίπου 10 bar. Ο πιεσοστάτης είναι ρυθμισμένος από το εργοστάσιο να σταματά στα 10 bar και να επανεκκινεί στα 8 bar. Μην αλλάζετε αυτή τη ρύθμιση.

Πώς να αποστραγγίσετε το νερό συμπύκνωσης από τη δεξαμενή;

Μετά από κάθε χρήση, αφήστε πρώτα την πίεση της δεξαμενής να μειωθεί (π.χ. χρησιμοποιώντας ένα πνευματικό εργαλείο). Στη συνέχεια, ανοίξτε τη βίδα αποστράγγισης νερού συμπύκνωσης (10) περιστρέφοντάς την αριστερόστροφα. Αφήστε το νερό να στραγγίσει τελείως και κλείστε τη βίδα περιστρέφοντάς την δεξιόστροφα.

Τι να κάνω αν ο κινητήρας δεν ξεκινά;

Ελέγξτε πρώτα την τάση του δικτύου και βεβαιωθείτε ότι το καλώδιο προέκτασης δεν είναι ούτε πολύ μακρύ ούτε πολύ λεπτό. Εάν ο πιεσοστάτης είναι ελαττωματικός, αναθέστε την επισκευή σε επαγγελματία. Ο κινητήρας μπορεί επίσης να έχει μπλοκάρει λόγω υπερθέρμανσης· περιμένετε λίγα λεπτά και δοκιμάστε ξανά. Εάν έχει ενεργοποιηθεί ο διακόπτης θερμικής προστασίας, αποσυνδέστε τη συσκευή, περιμένετε 2-3 λεπτά και συνδέστε την ξανά.

Πώς να ρυθμίσω την πίεση εξόδου;

Χρησιμοποιήστε τον ρυθμιστή πίεσης (5) για να ρυθμίσετε την πίεση που εμφανίζεται στο μανόμετρο (7). Η ρυθμισμένη πίεση αντιστοιχεί σε αυτή που είναι διαθέσιμη στην ταχεία σύνδεση (6). Το μανόμετρο (4) δείχνει την πίεση στο εσωτερικό της δεξαμενής.

Ποια τακτική συντήρηση απαιτείται;

Πριν από κάθε χρήση, ελέγξτε τη στάθμη λαδιού μέσω του ματιού (16) και την απουσία ζημιών στη δεξαμενή. Αποστραγγίστε το νερό συμπύκνωσης μετά από κάθε χρήση. Κάθε 50 ώρες λειτουργίας, αλλάξτε το λάδι. Κάθε 300 ώρες, καθαρίστε το φίλτρο αέρα. Ενεργοποιήστε τη βαλβίδα ασφαλείας τουλάχιστον κάθε 30 ώρες λειτουργίας.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Φοράτε πάντα ωτοασπίδες (στάθμη θορύβου έως 97 dB), γυαλιά ασφαλείας και μάσκα κατά της σκόνης. Μην κατευθύνετε ποτέ το ρεύμα πεπιεσμένου αέρα προς άτομα. Μην χρησιμοποιείτε τον αεροσυμπιεστή στη βροχή ή σε υγρό περιβάλλον. Βεβαιωθείτε ότι η συσκευή βρίσκεται σε επίπεδη και σταθερή επιφάνεια. Αποσυνδέετε πάντα το φις πριν από οποιαδήποτε συντήρηση.

Τι να κάνω σε περίπτωση διαρροής αέρα ή πτώσης πίεσης;

Ελέγξτε πρώτα το φίλτρο αέρα: εάν είναι βουλωμένο, καθαρίστε το ή αντικαταστήστε το. Επιθεωρήστε τους σωλήνες και τα εξαρτήματα για τυχόν διαρροές. Εάν η βαλβίδα ασφαλείας διαρρέει, αναθέστε τον έλεγχο σε επαγγελματία. Φθαρμένες τσιμούχες ή βρώμικη έδρα βαλβίδας μπορεί επίσης να είναι η αιτία. Συμβουλευτείτε τον πίνακα αντιμετώπισης προβλημάτων στο εγχειρίδιο για περισσότερες λεπτομέρειες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HC51 SCHEPPACH

	Προειδοποίηη - Γίαν μειωθέι Κίνδυνος τραμαιομου, δίαβάτε πίς σθηγίες χεριούμου.
	Φρότε προσταία ακόής. H επίδραση του θρούβου ευδέχεταιν προκαλέσει απώλεία ακόής.
	Φρότε μάσα προσταίας από σκόνη. Katá τήν επεξεργαία Εύλου και áλλων uλικών μτορείνα προύψει σκόνη επίβαβής γίαν ηυεία. Δεν επιρέτιεαι η επεξεργαία uλικών του περίχου αμίαντο!
	Φρότε προσταίeutικά γυλία.Οι σπίνθήρες του πράγονται katá τήν εργαία ἡ τα θραύσματa, ta πρίσδία και σκόνες του εξέρχονται από τη συακεύμι μτορουνν απρολέσουν απώλεία Νς ὄρασης.
	Προειδοποίηη γία κατές επίφάνεις.
	Προειδοποίηη γία έλεκτρίκή τάη
	Φρότεποίηη! H συακεύν εἶναι εξοπλισμένη με autóμato σύστημα ελέγχου εναρξης λειούργίας. Kpatáte τρίους μακρία από τήν περίχή εργαίας ης συακεύής!
	Mη εκθέτete to μηχάνημα σέ βροχή. H συακεύν επιπρέτιetαιν αυκαθίσταια, αποθηκέμειται kai λειούργεί μόνο σέ ξπρές συθήκες περιβάλοντος.
	Δήλωση Πης στάθμης έλητικής οχύος σέ dB
Δ ΠΝΟΣΟΧΗ!	Στίς παρούσες σθηγίες χεριομου éχouμε επίσημάνει με autá ta σύμβολa ta σημεία του αφορουν στήν ασράλεία σας!
	Φροσχή! Πρίν τήν πρώτη θέοη σέ λειούργία ελέγξετη στάθμη λαδίου και αντίκataστήσει ηήν τάτα λαδίου!
CE	To προίν συμμορφώνειαι με τές ολχύουσες Eupωτιαίκες Εθηγίες.

περιεχόμενα: Σελίδα:

1. Εισαγωγή 267
2. Περιγραφή της συσκευής (Εικ. 1) 267
3. Παραδοτέο υλικό 267
4. Ενδεδειγμένη χρήση 268
5. Υποδείξεις ασφαλείας 268
6. Τεχνικά χαρακτηριστικά 271
7. Αποσυσκευασία 271
8. Πριν από τη θέση σε λειτουργία 272
9. Τοποθέτηση και χειρισμός 272
10. Ηλεκτρική σύνδεση 273
11. Καθαρισμός, συντήρηση και αποθήκευση 274
12. Απόρριψη και ανακύκλωση 276
13. Αντιμετώπιση προβλημάτων 277
14. 306

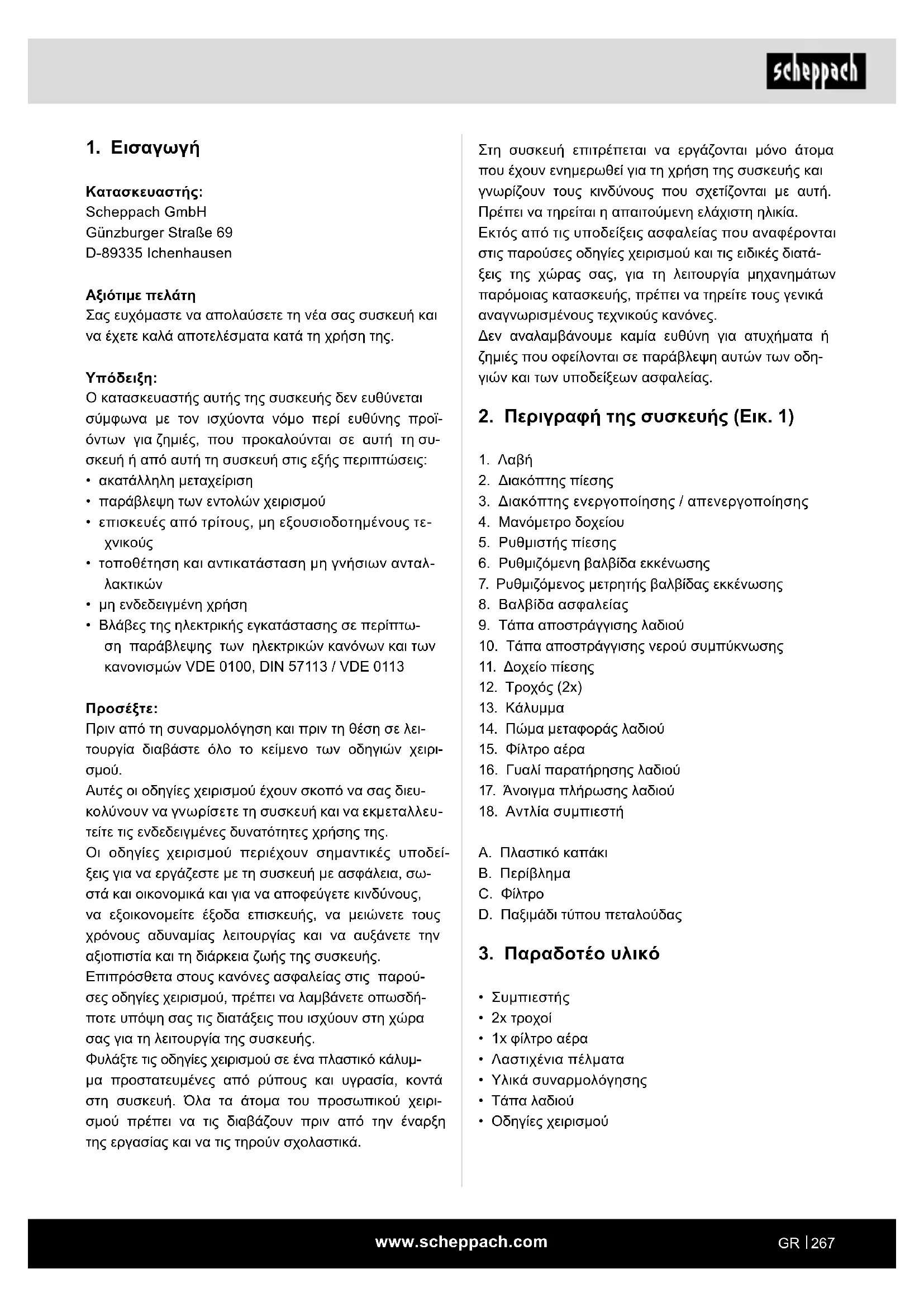

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

2. Περιγραφή της συσκευής (Εικ. 1)

1. Λαβή
2. Διακόπτης εισόδου
3. Διακόπτης ενεργοποίησης / απενεργοποίησης
4. Μανόμετρο δοχείου
5. Ρυθμιστής πίεσης
6. Ρυθμιζόμενη βαλβίδα εκκένωσης
7. Ρυθμιζόμενος μετρητής βαλβίδας εκκένωσης
8. Βαλβίδα ασφαλείας
9. Τάπα αποστράγγισης λαδιού
10. Τάπα αποστράγγισης νερού συμπύκνωσης
11. Δοχείο πίεσης
12. Τροχοί (2x)
13. Καλύμματα
14. Προστατευτικό φίλτρο αέρα
15. Φυάλη παρατήρησης λαδιού
16. Άνοιγμα πλήρωσης λαδιού
17. Αντισταθμιστής

Α. Πλαστικό κάλυμμα Β. Περίβλημα Γ. Φίλτρο Δ. Παξιμάδι τύπου πεταλούδας

3. Παραδοτέο υλικό

Συμπίεση - 2x τροχοί, 1x φίλτρο αέρα, λαστιχένια πέταλα, υλικά συνερμολόγησης, τακάκια αλουμινίου, οδηγίες χειρισμού

4. Ενδεδειγμένη χρήση

Ο συμπιεστής προορίζεται για την παραγωγή πεπιεσμένου αέρα για εργαλεία που πρόκειται να λειτουργήσουν με πίεση αέρα έως περίπου 193 λίτρα/λεπτό (π.χ. πιστόλια βαφής, ελαστικών, πιστολιών βάθους).

Ο συμπιεστής επιτρέπεται να λειτουργεί μόνο σε ξηρούς και καλά αεριζόμενους εσωτερικούς χώρους.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιασδήποτε φύσης που προκαλούνται από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε εργολάβους.

5. Υποδείξεις ασφαλείας

ΠΡΟΣΟΧΗ! Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τηρείτε τα βασικά μέτρα ασφαλείας, για προστασία από ηλεκτροπληξία και από κίνδυνο τραυματισμού και πυρκαγιάς. Διαβάστε όλες αυτές τις υποδείξεις πριν χρησιμοποιήσετε αυτό το ηλεκτρικό εργαλείο και φυλάξτε τις υποδείξεις ασφαλείας.

Ασφάλεια κατά την εργασία

1. Διατηρήστε τον χώρο εργασίας καθαρό

-Η ακαταστασία στον χώρο εργασίας μπορεί να έχει ως συνέπεια ατυχήματα.

1. Λαμβάνετε υπόψη τις επιδράσεις από το περιβάλλον

-Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή.

-Μην χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον υγρασίας ή νερού. Κίνδυνος ηλεκτροπληξίας!

-Φροντίστε για καλό φωτισμό του χώρου εργασίας.

-Μην χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος φωτιάς και έκρηξης.

1. Προστατεύστε τον εαυτό σας από την ηλεκτροπληξία

-Αποφεύγετε την επαφή του σώματός σας με γειωμένα μέρη (π.χ. σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες, ψυκτικές συσκευές).

1. Κρατάτε μακριά τα παιδιά!

-Μην αφήνετε άλλα άτομα να αγγίζουν το εργαλείο και το καλώδιο, κρατάτε τα άκρα από την περιοχή εργασίας.

5. Φυλάξτε τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία

-Τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία πρέπει να αποθηκεύονται σε ξηρό μέρος, κλειδωμένα ή ψηλά, μακριά από παιδιά.

1. Μην υπερκατανάλωτε το ηλεκτρικό εργαλείο σας.

Εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στην προβλεπόμενη περιοχή ισχύος.

7. Φοράτε κατάλληλο ρουχισμό

-Μην φοράτε φαρδιά ρούχα ή κοσμήματα, θα μπορούσαν να πιαστούν από κινούμενα μέρη.

-Σε εξωτερικούς χώρους εργασιών συνιστώνται γάντια και αντιολισθητικά υποδήματα.

-Αν έχετε μακριά μαλλιά, φοράτε σκούφο μαλλιών.

1. Μην χρησιμοποιείτε το καλώδιο για σκοπούς για τους οποίους δεν προορίζεται.

-Μην χρησιμοποιείτε το καλώδιο για να τραβήξετε το φις από την πρίζα. Προστατέψτε το καλώδιο από θερμότητα, λάδια και αιχμηρές ακμές.

9. Φροντίζετε με επιμέλεια τα εργαλεία σας

• Διατηρείτε το εργαλείο καθαρό, για να εργάζεστε καλά και με ασφάλεια.

-Τηρείτε τους κανόνες συντήρησης.

• Ελέγχετε τακτικά το καλώδιο σύνδεσης του ηλεκτρικού εργαλείου, και σε περίπτωση ζημιάς αναθέστε την αντικατάστασή του σε πιστοποιημένο και εξειδικευμένο τεχνικό.

-Ελέγχετε τακτικά τα καλώδια επέκτασης και αντικαταστήστε τα αν έχουν υποστεί ζημιά.

1. Αφαιρείτε το φις από την πρίζα

-Σε περίπτωση χρησιμοποίησης του ηλεκτρικού εργαλείου, πριν τη συντήρηση και κατά την αλλαγή εργαλείων όπως π.χ. λεπίδας πριονιού, τρυπανιού, κοπτικού φρέζας.

1. Να αποφεύγετε αθέλητη έναρξη λειτουργίας.

Βεβαιωθείτε ότι ο διακόπτης είναι απενεργοποιημένος πριν συνδέσετε το φις στην πρίζα.

1. Χρησιμοποιείτε καλώδιο επέκτασης κατάλληλο για εξωτερικό χώρο.

Ο εξωτερικός χώρος, αν χρησιμοποιείτε καλώδιο επέκτασης, πρέπει να είναι εγκεκριμένο και κατάλληλα επισημασμένο για αυτή τη χρήση.

• Να χρησιμοποιείτε τις μπαταρίες μόνο αφού έχετε διαβάσει πλήρως το καλώδιο.
• Να είστε πάντα προσεκτικοί.
• Προσέχετε κάθε σας ενέργεια. Να εκτελείτε τις εργασίες βασισμένοι στη λογική. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο αν δεν έχετε αυτοσυγκέντρωση.
• Ελέγχετε το ηλεκτρικό εργαλείο για τυχόν ζημιές.
• Πριν την περαιτέρω χρήση του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι προστατευτικές διατάξεις ή τα έργα που έχουν υποστεί ζημιές, για την ασφαλή και ενδεδειγμένη λειτουργία τους.

Ελέγξτε ότι λειτουργούν σωστά και δεν κολλάνε τα κινούμενα μέρη, ή αν υπάρχουν εξαρτήματα που έχουν υποστεί ζημιά. Όλα τα εξαρτήματα πρέπει να είναι σωστά εγκατεστημένα και να εκπληρώνουν όλες τις προϋποθέσεις για να εξασφαλίζεται η απρόσκοπτη λειτουργία του ηλεκτρικού εργαλείου.

• Προστατευτικές διατάξεις και εξαρτήματα που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθίστανται όπως προβλέπεται από ένα αναγνωρισμένο και εξειδικευμένο συνεργείο, εφόσον δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χειρισμού.
• Οι διακόπτες που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται από ένα συνεργείο εξυπηρέτησης πελατών.

- Μην χρησιμοποιείτε καλώδια σύνδεσης που μπορούν να προκαλέσουν βλάβη ή ζημιά.

- Μην χρησιμοποιείτε ηλεκτρικά εργαλεία σε χώρους όπου δεν είναι δυνατή η ενεργοποίηση και η απενεργοποίηση του διακόπτη.

1. Αναθέτετε τις επισκευές του ηλεκτρικού εργαλείου σε εξειδικευμένο ηλεκτρολόγο.

- Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας. Οι επισκευές επιτρέπεται να πραγματοποιούνται μόνο από εξειδικευμένο ηλεκτρολόγο, χρησιμοποιώντας γνήσια ανταλλακτικά. Διαφορετικά, μπορεί να προκύψουν ατυχήματα στον χειριστή.

1. Προσοχή!
2. Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο εξαρτήματα και πρόσθετα εξαρτήματα που ορίζονται στις οδηγίες χειρισμού ή τα οποία συνιστώνται από τον κατασκευαστή. Η χρήση εργαλείων εργασίας ή εξαρτημάτων διαφορετικών από αυτά που συνιστώνται στις οδηγίες χειρισμού ή στον κατάλογο μπορεί να συνεπάγεται κίνδυνο τραυματισμού.
3. Θόρυβος

- Κατά τη χρήση του συμπιεστή φοράτε προστασία ακοής.

1. Σε περίπτωση πίεσης πάνω από τα 7 bar, συνιστάται να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσίας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοινο.
2. Αποφύγετε την εγκατάσταση του συστήματος γραμμής, χρησιμοποιώντας εύκαμπτες συνδέσεις εύκαμπτων σωλήνων, για να αποφύγετε διαρροές.
3. Βεβαιωθείτε ότι οι διατάξεις ρύθμισης διατηρούνται καθαρές και οι προστατευτικές διατάξεις παραμένουν σε λειτουργική κατάσταση.
4. Κίνδυνος εγκαυμάτων από καυτό λάδι

Φοράτε κατάλληλα προστατευτικά γάντια.

Μην εργάζεστε κοντά σε γυμνές φλόγες.

• Προσέξτε να μην σας χυθεί καθόλου λάδι.
• Απαγορεύεται η έναρξη λειτουργίας του κινητήρα σε χαμηλές θερμοκρασίες κάτω από τους 0°C.
• Προσοχή: Η πίεση ή η απώλεια βαθμίδας είναι στα ελάχιστα επίπεδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Από το ηλεκτρικό εργαλείο παράγεται ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Από το πεδίο αυτό, σε ορισμένες περιπτώσεις, μπορεί να επηρεαστούν ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλευτούν τον γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

ΠΡΟΣΟΧΗ! ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

Λαμβάνετε υπόψη σας τις αντίστοιχες οδηγίες χρήσης των εκάστοτε εργαλείων πεπιεσμένου αέρα / προσαρτημένων συσκευών πεπιεσμένου αέρα! Πρέπει επιπλέον να λαμβάνονται υπόψη οι παρακάτω γενικές υποδείξεις:

Υποδείξεις ασφαλείας για την εργασία με πεπιεσμένο αέρα και με συσκευές υψηλής πίεσης

• Προσέχετε να κρατάτε επαρκή απόσταση από το προϊόν, τουλάχιστον 2,50 m, και κρατάτε μακριά από τον συμπιεστή τα εργαλεία πεπιεσμένου αέρα / τις προσαρτημένες συσκευές πεπιεσμένου αέρα κατά τη λειτουργία τους. Πάντα ο συμπιεστής και οι αγωγοί βρίσκονται σε υψηλή θερμοκρασία κατά τη λειτουργία. Οι επαφές με αυτά τα στοιχεία επιφέρουν εγκαύματα. Ο αέρας που αναρροφάται από τον συμπιεστή πρέπει να διατηρείται απαλλαγμένος από προσμείξεις που μπορούν στην αναρρόφηση να επιφέρουν αναφλέξεις ή εκρήξεις. Κατά το άνοιγμα της σύνδεσης εύκαμπτου σωλήνα κρατάτε σταθερά με το χέρι το εξάρτημα σύνδεσης του εύκαμπτου σωλήνα. Έτσι αποφεύγετε τραυματισμούς από τυχόν ταλάντωση του εύκαμπτου σωλήνα.
• Φοράτε προστατευτικά γυαλιά και μάσκα προστασίας της αναπνοής κατά τις εργασίες με τα πεπιεσμένου αέρα εργαλεία. Οι σκόνες είναι επιβλαβείς για την υγεία! Υπάρχει πιθανότητα πρόκλησης τραυματισμών από ξένα σώματα και σώματα που παρασύρονται από το ρεύμα αέρα. Μην κατευθύνετε το ρεύμα αέρα σε άτομα ή σε ζώα που έρχονται σε επαφή με το σώμα. Κίνδυνος τραυματισμού!

Υποδείξεις ασφαλείας κατά τη χρήση προσαρτημένων συσκευών ψεκασμού χρωμάτων ή επιφανειών (π.χ. ψεκασμός χρωμάτων):

Κατά την εργασία, κρατάτε την προσαρτημένη συσκευή ψεκασμού μακριά από τον συμπιεστή για να μην έρθει υγρό σε επαφή με τον συμπιεστή. Μην ψεκάζετε με την προσαρτημένη συσκευή ψεκασμού (π.χ. ψεκασμού χρωμάτων) προς την κατεύθυνση του συμπιεστή. Η υγρασία μπορεί να προκαλέσει κινδύνους από ηλεκτρικό ρεύμα! Μην χρησιμοποιείτε τον συμπιεστή για διαλύτες με σημείο ανάφλεξης μικρότερο των 55 °C. Κίνδυνος έκρηξης!

Μην θερμαίνετε αέρια και διαλύτες. Κίνδυνος έκρηξης!

Αν στον συμπιεστή χρησιμοποιούνται υγρά επιβλαβή για την υγεία, απαιτούνται προστατευτικές συσκευές (μάσκες προστασίας). Επίσης λαμβάνετε υπόψη σας και τις πληροφορίες του γιατρού προστασίας του εργαζομένου ή του κατασκευαστή των υγρών.

Πρέπει να λαμβάνετε υπόψη τα στοιχεία και τις σημάνσεις που βρίσκονται πάνω στις συσκευές των υγρών που χρησιμοποιούνται με τον συμπιεστή. Αν χρειάζεται, πρέπει να λαμβάνονται πρόσθετα μέτρα προστασίας, και ειδικά αν χρησιμοποιείται κατάλληλος ρουχισμός και μάσκες.

Κατά την διάρκεια της διαδικασίας συγκόλλησης καθώς και στον χώρο εργασίας δεν επιτρέπεται το κάπνισμα. Κίνδυνος έκρηξης! Ακόμα και οι αναθυμιάσεις των χρωμάτων είναι υγιεινές.

• Δεν επιτρέπεται να υπάρχουν ή να χρησιμοποιούνται τζάκια και είδη μαγειρέματος, γυμνή φλόγα ή μηχανήματα που βγάζουν σπίθες.
• Δεν επιτρέπεται η φύλαξη ή η κατανάλωση τροφίμων και νότων στον χώρο εργασίας. Οι αναθυμιάσεις των χρωμάτων είναι επιβλαβείς για την υγεία.

Ο χώρος εργασίας πρέπει να είναι μεγαλύτερος από 30 m³ και πρέπει να διαθέτει επαρκή εξαερισμό του αέρα κατά το ψήσιμο και το στέγνωμα.

Μην εργάζεστε αντίθετα στον άνεμο. Κατά το ψήσιμο αναθυμιάσεις ή επικίνδυνων υλικών λαμβάνετε πάντοτε υπόψη σας τους κανόνες των τοπικών αστυνομικών αρχών.

Μην χρησιμοποιείτε σωλήνα ή εύκαμπτο σωλήνα πίεσης από PVC έξω όπως σε νερό, βουτυλική αλκοόλη και εύφλεκτο χώρο. Αυτά τα εξαρτήματα καταστρέφονται εύκολα από την πίεση.

Η περιοχή εργασίας πρέπει να είναι διαχωρισμένη από τον περιβάλλοντα χώρο, ώστε αυτός να μην μπορεί να έρθει σε επαφή με τη φλόγα ή το υλικό εργασίας.

Λειτουργία δοχείων πίεσης

Όποιος χρησιμοποιεί δοχείο πίεσης πρέπει να το διατηρεί σε κανονική κατάσταση, να το χρησιμοποιεί κανονικά, να το επιτηρεί, να πραγματοποιεί χωρίς καθυστέρηση τις απαραίτητες εργασίες συντήρησης και επισκευής, και να λαμβάνει τα απαιτούμενα μέτρα ασφαλείας ανάλογα με τις εκάστοτε περιστάσεις. Οι αρχές επιτήρησης μπορούν σε εξαιρετικές περιπτώσεις να διατάξουν αυξημένα μέτρα επιτήρησης.

Ενώσεις πίεσης δεν επιτρέπεται να χρησιμοποιηθούν για εργασίες από τις οποίες μπορεί να προκύψει κίνδυνος διαρροής πριν από τη χρήση. - Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές πριν από κάθε λειτουργία. Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο συντήρησης.

Φυλάξτε προσεκτικά τις οδηγίες ασφαλείας.

Υποχρεωτικό κράνος

Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την τελευταία στάθμη της τεχνολογίας και με βάση τους αναγνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν εναπομείναντες κίνδυνοι.

Κίνδυνοι για την υγεία από ηλεκτρικό ρεύμα σε περίπτωση χρήσης ακατάλληλων καλωδιώσεων. - Παρόλο που όλες οι προφυλάξεις έχουν ληφθεί, ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι. Οι υπολειπόμενοι κίνδυνοι μπορούν να εξαλειφθούν όταν προκύπτουν οι οδηγίες ασφαλείας και η ενδεδειγμένη χρήση, καθώς και οι οδηγίες χειρισμού στην ολότητά τους. Αποφεύγετε την αλλαγή της ή τη λειτουργία του μηχανήματος: κατά την εισαγωγή του φις στην πρίζα δεν επιτρέπεται να είναι πατημένο το πλήκτρο λειτουργίας. Χρησιμοποιείτε το εργαλείο που συνιστάται στις παρούσες οδηγίες χειρισμού. Έτσι αξιοποιείτε πάντα την πλήρη απόδοση του μηχανήματός σας. Κρατάτε τα χέρια σας μακριά από το πηνίο πριονιού, όταν είναι σε λειτουργία το μηχάνημα.

6. Τεχνικά χαρακτηριστικά

Σύνδεση ρεύματος 230V/50Hz

Iαχύς κινητήρα	1800 W
Tpόπος λειουργίας	S1
Δριθμός στροφών συμπίεστή	2850 min1
Ογκός δοχείου πίεσης	50 l
Πέος λειουργίας	περ. 10 bar
Θεωρ. Iαχύς αναρρόφησας	περ. 257 l/min

Θερμική ισχύς εξόδου περίπ. 193 l/min

Βαθμός προστασίας IPX2

Βάρος συσκευής περίπ. 34 kg

Αδ. περίπ. 0,31

Μέγ. ύψος εγκατάστασης

(από την επιφάνεια της

θάλασσας)

1000 m

Με την επιφύλαξη τεχνικών τροποποιήσεων

Χαρακτηριστικά της πίεσης

Οι τιμές εκπομπών θορύβου προσδιορίστηκαν βάσει του προτύπου ISO 3744.

Φοράτε προστασία ακοής.

Η ετοιμασία του ορού ενδέχεται να προκαλέσει ατυχία ακόνης.

Απροειδοποίητα: Ο θόρυβος μπορεί να έχει επιβλαβείς επιπτώσεις στην υγεία σας. Αν ο θόρυβος του μηχανήματος υπερβαίνει τα 85 dB, να φοράτε κατάλληλη προστασία ακοής.

Στάθμη ηχητικής ιοχύος LwA	97 dB
Στάθμη ηχητικής πίεοης LpA	74,2 dB
Αβεβαίστητα KwA/pA	2,37 dB

7. Αποσυσκευασία

Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά το προϊόν. - Απορρίψτε τη συσκευασία καθώς και τα απαραίτητα συσκευασίας και ένθετα (εφόσον υπάρχουν). - Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό. Ελέγξτε το προϊόν και τα εξαρτήματα για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση αξιώσεων πρέπει να ειδοποιήσετε άμεσα τον έμπορο. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται. - Φυλάξτε τη συσκευασία κατά το δυνατόν μέχρι τη λήξη της εγγύησης. Πριν τη χρήση, εξοικειωθείτε με το προϊόν με τη βοήθεια των οδηγιών χειρισμού. Για εξαρτήματα, σέρβις και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Ανταλλακτικά μπορείτε να προμηθευτείτε από το τοπικό κατάστημα ή εξουσιοδοτημένο έμπορο.

Κατά παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τόπο κατασκευής του προϊόντος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το προϊόν και τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

8. Πριν από τη θέση σε λειτουργία

Βεβαιωθείτε πριν από τη σύνδεση ότι τα στοιχεία στην πινακίδα τύπου συμφωνούν με τα στοιχεία του δικτύου παροχής. - Πριν την πρώτη θέση σε λειτουργία, αφαιρέστε το πώμα λαδιού (14) και γεμίστε το πριονιστήρι αλυσίδας με λάδι, όπως γράφεται στο σημείο 8.3. - Ελέγξτε το προϊόν και τα εξαρτήματα για τυχόν ζημιές. Αναφέρετε τυχόν ζημιές αμέσως στην εταιρεία που παρέδωσε το προϊόν. Η εγκατάσταση του συμπιεστή πρέπει να γίνεται κοντά στον εξαερισμό κατανάλωσης του αέρα. - Πρέπει να αποφεύγετε μεγάλου μήκους αγωγούς αέρα και μεγάλου μήκους αγωγούς παροχής (καλώδιο επέκτασης). - Προσέξτε ο αναρροφούμενος αέρας να είναι καθαρός και απαλλαγμένος από σκόνη. Μην εγκαταστήσετε τον συμπιεστή σε χώρο υγρασία ή νερό. Η λειτουργία του συμπιεστή επιτρέπεται μόνο σε κατάλληλους χώρους (καλά αεριζόμενους, θερμοκρασία περιβάλλοντος +5°C έως 40°C). Στον χώρο δεν επιτρέπεται να υπάρχουν σκόνες, οξέα, ατμοί, εκρηκτικά ή εύφλεκτα αέρια. Ο συμπιεστής είναι κατάλληλος για χρήση σε ξηρούς χώρους. Δεν επιτρέπεται η χρήση σε περιοχές όπου γίνεται ακρόαση γελασμένου νερού. - Πριν τη θέση σε λειτουργία πρέπει να ελέγξετε τη στάθμη λαδιού και αν χρειαστεί να συμπληρώσετε. Ο συμπιεστής επιτρέπεται να χρησιμοποιείται σε εξωτερικούς χώρους μόνο σύντομα, σε ήπιες συνθήκες περιβάλλοντος. Ο συμπιεστής πρέπει να διατηρείται πάντα στεγνός και δεν επιτρέπεται να παραμένει σε υγρό χώρο μετά την εργασία.

9. Τοποθέτηση και Καθαρισμός

Προσοχή!

Πριν από την έναρξη της λειτουργίας, συναρμολογήστε πάντοτε πλήρως τη συσκευή!

9.1 Εγκατάσταση των τροχών (Εικ.4)

1. Για να στερεώσετε τους τροχούς (12), περάστε πρώτα μια ροδέλα στον πείρο του τροχού έξω από τον τροχό. Κατόπιν προσθέστε μια ροδέλα και ένα ελατήριο ταιριάζει στην εσωτερική πλευρά του τροχού. Κατόπιν ορίστε το ταιριάζει με το χέρι, μέχρι να μπορεί ακόμα να περιστρέφεται ο τροχός.
2. Περάστε τη μονάδα τροχού μέσα στη θηλιά κάτω από το ρεζερβουάρ.
3. Στερεώστε τη με μια ροδέλα, μια ροδέλα ασφαλείας και ένα παξιμάδι και σφίξτε καλά.
4. Επαναλάβετε αυτή τη διαδικασία για το δεύτερο τροχό.

9.2 Εγκατάσταση των βοηθητικών πελμάτων (Εικ.5)

Στερεώστε τα λαστιχένια πέλματα στο έλασμα κάτω από την μπροστινή πλευρά του ρεζερβουάρ με χρήση των παρεχόμενων βίδων, ροδελών συνάρμογής και παξιμαδιών.

9.3 Λάδι (Εικ. 2)

Προσοχή: Ο τρόπος χρήσης του προϊόντος πρέπει να είναι σύμφωνος με τις οδηγίες!

Τυχόν λειτουργία χωρίς και επιφέρει ανεπανόρθωτες ζημιές στον εξοπλισμό και ακυρώνει την εγγύηση.

1. Αφαιρέστε την πλαστική τάπα πλήρωσης λαδιού (14) στο πάνω μέρος στον στροφαλοθάλαμο του περιβλήματος συμπιεστή.
2. Συμπληρώστε λάδι στο στροφαλοθάλαμο έως ότου η στάθμη λαδιού στη γυάλινη θυρίδα ελέγχου (16) φθάνει ως το μέσον του κόκκινου κύκλου.
3. Τοποθετήστε τη νέα τάπα πλήρωσης λαδιού, η οποία περιλαμβάνεται στο παρεχόμενο υλικό (14) και σφίξτε την καλά.

9.4 Φίλτρο αέρα (Εικ. 6)

Προσοχή: Το φίλτρο αέρα πρέπει να εγκατασταθεί πριν την πρώτη χρήση. Τυχόν λειτουργία χωρίς φίλτρο αέρα επιτρέπει ζημιές στο συμπιεστή και ακυρώνει την εγγύηση.

Το φίλτρο αέρα (15) βιδώνεται και συσφίγγεται στη δεξιά πλευρά του κυλίνδρου.

9.5 Έλεγχος ρεύματος

Ο συμπιεστής διαθέτει ένα καλώδιο ρεύματος με φις. Μπορεί να συνδεθεί σε οποιαδήποτε πρίζα 230 V~ 50 Hz που προστατεύεται από ασφάλεια 16 A. Πριν τη θέση σε λειτουργία, βεβαιωθείτε ότι η τάση του δικτύου ρεύματος συμφωνεί με την τάση λειτουργίας και με την ισχύ του μηχανήματος που αναφέρονται στην πινακίδα στοιχείων. Τα εξαρτήματα ή καλώδια τροφοδοσίας, καθώς και επεκτάσεις, μπορούν να προκαλέσουν τραυματισμό και μπορεί να εμποδίσουν την έναρξη λειτουργίας του κινητήρα. - Σε χαμηλές θερμοκρασίες κάτω από τους +5°C η έναρξη λειτουργίας του κινητήρα κινδυνεύει από δυσκολία κινησού.

9.6 Διακόπτης ενεργοποίησης/απενεργοποίησης (Εικ.7)

• Για να ενεργοποιήσετε τον συμπιεστή τραβήξτε προς τα πάνω τον διακόπτη ενεργοποίησης/απενεργοποίησης (3). Για την απενεργοποίηση πιέστε τον διακόπτη ενεργοποίησης/απενεργοποίησης προς τα κάτω.

9.7 Ρύθμιση πίεσης: (Εικ. 8)

• Με τον ρυθμιστή πίεσης (5) ρυθμίζεται η πίεση που φαίνεται στο μανόμετρο (7). Η ανάγκη της ρυθμιστικής πίεσης είναι εφικτή μέσω του ταχυσύνδεσμου (6).
• Στο μανόμετρο (4) μπορείτε να διαβάσετε την πίεση του ρεζερβουάρ αέρα.

9.8 Ρύθμιση του διακόπτη πίεσης (Εικ. 1)

Ο διακόπτης πίεσης (2) έχει ρυθμιστεί από το εργοστάσιο. Να ενεργοποιείται στα 8 bar και να απενεργοποιείται στα 10 bar.

9.9 Θερμικός διακόπτης προστασίας

Ο θερμικός διακόπτης προστασίας είναι ενσωματωμένος στη συσκευή.

Σε περίπτωση που ενεργοποιηθεί ο θερμικός διακόπτης προστασίας, προχωρήστε ως εξής:

• Αποσυνδέστε το φις από την πρίζα ρεύματος του δικτύου.
• Περιμένετε περίπου δύο ή τρία λεπτά.
• Συνδέστε και την οικεία συσκευή στην πρίζα. Αν δεν ξεκίνησε η συσκευή, επαναλάβετε τη διαδικασία.

Αν και πάλι δεν ξεκίνησε η συσκευή, απενεργοποιήστε τη συσκευή με τον διακόπτη ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ (16) και ενεργοποιήστε την πάλι. Αν έχετε ακολουθήσει όλα τα παραπάνω βήματα και ωστόσο η συσκευή δεν λειτουργεί, επικοινωνήστε με το σέρβις μας.

10. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας είναι συνδεδεμένος έτσι ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Κατά την εργασία προσωρινές συσκευές είτε πλάκα είτε λεπτή υστάγουσα καθώς και για την προσωρινή χρήση σε υπαίθριο χώρο, η συσκευή πρέπει απαραίτητα να συνδέεται μέσω προστασίας από ρεύμα διαρροής το οποίο ονομαστικό ρεύμα ενεργοποίησης 30 mA ή μικρότερο.

Καλώδιο ηλεκτρικής σύνδεσης με πρίζα

Τα καλώδια ηλεκτρικής σύνδεσης συχνά προκαλούν ζημιές στη μόνωση.

Οι άκρες αυτές μπορεί να είναι: - Σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διακενού παραθύρου ή πόρτας. - Σημεία τσακίσματος λόγω ακατάλληλης στερέωσης ή δίπλωσης του καλωδίου σύνδεσης. - Σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης. Ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα. Ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιούνται και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο γραμμές σύνδεσης με ίδιο χαρακτηριστικό.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύπου πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος

Η τάση δικτύου ρεύματος πρέπει να είναι 230 V~. Τα καλώδια επέκτασης μήκους 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

ΣΥΝΔΕΣΕΙΣ ΚΑΙ ΕΠΙΣΚΕΥΕΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΣΤΙΑΣΜΟΥ ΕΠΙΤΡΕΠΕΤΑΙ ΝΑ ΓΙΝΟΝΤΑΙ ΜΟΝΟ ΑΠΟ ΕΙΔΙΚΕΥΜΕΝΟ ΗΛΕΚΤΡΟΛΟΓΟ.

Σε περιπτώσεις ερωτήσεων, αναφέρετε τα εξής στοιχεία:

ΤΥΠΟΣ/ΜΟΝΤΕΛΟ - 2 στοιχεία της πινακίδας τύπου της συσκευής - Στοιχεία της πινακίδας τύπου του κυνηγητού

11. Καθαρισμός, συντήρηση και αποθήκευση

ΠΡΟΣΟΧΗ!

Πριν από οποιαδήποτε εργασία καθαρισμού και συντήρησης αποσυνδέστε το από την πρίζα ρεύματος! Κίνδυνος τραυματισμού από ηλεκτροπληξία!

ΠΡΟΣΟΧΗ!

Περιέχετε μέχρι κρύο 1 εντελώς η ουακείν! Κίνδυνος καιμάτων!

ΠΡΟΣΟΧΗ!

Πριν από οποιαδήποτε εργασία καθαρισμού και συντήρησης πρέπει να αποσυνδέσετε τη συσκευή από την παροχή ρεύματος! Κίνδυνος τραυματισμού!

ΠΡΟΣΟΧΗ!

Πριν από κάθε εργασία καθαρισμού αποσυνδέστε το φις από την πρίζα.

11.1 Καθαρισμός

• Διατηρείτε το σύστημα όσο το δυνατόν πιο απαλλαγμένο από κόνη και ακαθαρσίες. Σκουπίστε το σύστημα με ένα καθαρό πανί ή φυσήξτε το με πεπιεσμένο αέρα χαμηλής πίεσης.
• Συμβουλεύουμε να καθίσετε ούτε ένα μέτρο από κάθε

Καθαρίστε το δοχείο και τα εξαρτήματα με ένα πανί και λίγο απορρυπαντικό. Μην χρησιμοποιείτε καυστικά ή διαβρωτικά, γιατί μπορούν να βλάψουν τα πλαστικά μέρη της συσκευής. Προσέξτε να μην μπορεί να εισχωρήσει νερό στο εσωτερικό της συσκευής. Ο εύκαμπτος σωλήνας και τα εξαρτήματα πρέπει να αποσυνδεθούν πριν τον καθαρισμό του συμπιεστή. Ο συμπιεστής δεν επιτρέπεται να καθαρίζεται με νερό, διαβρωτικά.

11.2 Συντήρηση του δοχείου πίεσης (Εικ. 1) ΠΡΟΣΟΧΗ!

Για να διατηρείται συνεχώς η καλή κατάσταση του δοχείου πίεσης (11) μετά από κάθε λειτουργία να αδειάζετε το νερό συμπύκνωσης ανοίγοντας τη βαλβίδα αποστράγγισης (10). Προηγουμένως ελευθερώστε την πίεση με ρύθμιση αέρα (βλ. 10.7.1).

Η βαλβίδα αποστράγγισης ανοίγει με περιστροφή της αριστερόστροφα (σημειώνεται στην κάτω πλευρά του συμπιεστή προς τα δεξιά), ώστε να μπορεί να στραγγίσει το νερό συμπύκνωσης έως από το δοχείο πίεσης. Κατόπιν κλείστε τη βαλβίδα αποστράγγισης (περιστρέφοντάς την δεξιόστροφα). Ελέγξτε το δοχείο πίεσης για σκουριά ή ζημιές πριν από κάθε λειτουργία.

Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση ζημιάς, απευθυνθείτε στο συνεργείο συντήρησης.

ΠΡΟΣΟΧΗ!

SAE 10 (ιξώδες 10) ή L-DAB 68 κάτω από 10 °C

Το λάδι πρώτης πλήρωσης πρέπει να αλλαχτεί μετά από 10 ώρες λειτουργίας. Στη συνέχεια απαιτείται κάθε 50 ώρες λειτουργίας να αποστραγγίζεται το λάδι και να προστίθεται νέο.

11.5 Αλλαγή λαδιού (Εικ. 1-3)

Απενεργοποιήστε τον κινητήρα και αποσυνδέστε το φις από την τριφασική πρίζα. Αφαιρέστε τη βίδα λαδιού (14). Αφού έχει εκτονωθεί η υπάρχουσα πίεση αέρα, πρέπει να ξεβιδώσετε τη βαλβίδα αποστράγγισης λαδιού (9) στην αντίθετη πλευρά του συμπιεστή (18).

Για να μην τρέχει ανεξέλεγκτα το λάδι, κρατήστε από κάτω ένα μικρό δοχείο συλλογής του λαδιού και συλλέξτε το λάδι σε ένα δοχείο.

Αν δεν τρέχει όλο το λάδι, συνεχίστε να γέρνετε λίγο τον συμπιεστή. Αφού έχει τρέξει όλο το λάδι, τοποθετήστε τη βίδα αποστράγγισης λαδιού (9).

Απορρίψτε το χρησιμοποιημένο λάδι με μια κατάλληλη μέθοδο σύμφωνα με τους κανονισμούς.

Για να προσθέσετε τη σωστή ποσότητα λαδιού, προσέξτε να είναι τοποθετημένος ο συμπιεστής σε οριζόντια θέση. Προσθέστε νέο λάδι στο άνοιγμα πλήρωσης λαδιού (17), έως η στάθμη λαδιού να φτάσει στην ένδειξη μέγιστης στάθμης. Αυτή σημειώνεται με μια κόκκινη κουκκίδα στο γυαλί παρατήρησης λαδιού (12) (Εικ. 2).

Προσέξτε μην υπερβαίνετε τη μέγιστη ποσότητα πλήρωσης. Η υπερβολική πλήρωση μπορεί να έχει ως συνέπεια ζημιά στη συσκευή. Εισάγετε πάλι τη βίδα λαδιού (14) στο άνοιγμα πλήρωσης λαδιού (17).

11.6 Καθαρισμός φίλτρου αέρα (Εικ. 6, 10)

Το φίλτρο αναρρόφησης αποτρέπει την είσοδο σκόνης και ακαθαρσιών. Αυτό το φίλτρο είναι απαραίτητο να καθαρίζεται τουλάχιστον κάθε 300 ώρες λειτουργίας. Ένα βρώμικο φίλτρο αναρρόφησης μειώνει σημαντικά την απόδοση.

Αφαιρέστε το φίλτρο αναρρόφησης ανοίγοντας τη βίδα (D).

Αφαιρέστε το πλαστικό κάλυμμα (A) από το περίβλημα (B) και κατόπιν το φίλτρο (C). Ελέγξτε προσεκτικά το φίλτρο αέρα, το κάλυμμα φίλτρου και το περίβλημα φίλτρου για να απομακρύνετε τυχόν ρύπους. Αυτά τα εξαρτήματα πρέπει κατόπιν να φυλάσσονται με πεπιεσμένο αέρα (περ. 3 bar) και να επανατοποθετηθούν πάλι στην αντιστροφή αέρα λειτουργίας.

11.7 Αποθήκευση

ΠΡΟΣΟΧΗ!

Αποσυνδέστε το φις από την πρίζα ρεύματος δικτύου και ελέγξτε ότι όλα τα εξαρτήματα πεπιεσμένου αέρα είναι απενεργοποιημένα. Ελέγξτε τη λειτουργία του συμπιεστή με τρόπο ώστε να μην μπορεί να τεθεί σε λειτουργία από μη εξουσιοδοτημένα άτομα.

ΠΡΟΣΟΧΗ!

Η φύση του συμπιεστή πρέπει να γίνεται σε στεγνό χώρο όπου δεν έχουν πρόσβαση αναρμόδια άτομα. Μην εκθέτετε τον συμπιεστή σε υγρασία, να τον φυλάτε πάντα σε όρθια θέση! Μπορεί να τρέξει λάδι!

11.7.1 Εκτόνωση της υπερπίεσης

Εκτονώστε την υπερπίεση από τον συμπιεστή απενεργοποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιεσμένο αέρα που παραμένει στο δοχείο πίεσης, π.χ. χρησιμοποιώντας ένα εργαλείο πεπιεσμένου αέρα σε λειτουργία χωρίς φορτίο ή ένα πιστόλι καθαρισμού.

11.8 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη ότι τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά. Τα παρακάτω εξαρτήματα χρειάζονται αντικατάσταση.

Φειρόμενα εξαρτήματα*: Ιμάντας, συμπλέκτης

* Δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να τα προμηθευτείτε από το κέντρο εξυπηρέτησης πελατών της εταιρείας μας. Για τον σκοπό αυτόν, ανοίξτε τον κωδικό QR στην ειδική ετικέτα.

12. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με τον νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά συλλέγονται ξεχωριστά!

Οι μη επαναφορτιζόμενες μπαταρίες ή οι επαναφορτιζόμενες μπαταρίες που δεν είναι ενσωματωμένες στη συσκευή, πρέπει πριν την απόρριψή τους να αφαιρούνται χωρίς να καταστρέφονται! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με τις μπαταρίες. Οι ιδιοκτήτες ή οι χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τον νόμο να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του. Ο τελικός χρήστης φέρει ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλιά συσκευή! Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα. Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής

• Δημαρχεία ή άλλες συλλογικές αρχές (π.χ. αρχές που έχουν ορίσει δημοτικές αρχές).
• Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμποροι έχουν την υποχρέωση παραλαβής τους προσφέρουν αυτήν την υπηρεσία εθελοντικά.

Έως τρεις παλιές ηλεκτρικές συσκευές ανά είδος συσκευής, με ακμή 25 εκατοστών, μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε ένα εγκεκριμένο σημείο συλλογής στην περιοχή σας. - Σχετικά με τους όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να ενημερωθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

Σε περίπτωση παράδοσης μίας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε έναν διανομέα, η παραλαβή της παλαιάς ηλεκτρικής συσκευής γίνεται κατόπιν αιτήματος από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινώνησε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή. Αυτές οι δυνατότητες ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται εντός της Ευρωπαϊκής Ένωσης και ισχύουν στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη απόβλητων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

Σχετικά με τις δυνατότητες απόρριψης της συσκευής στο τέλος της ωφέλιμης ζωής της μπορείτε να πάρετε πληροφορίες από τις τοπικές ή δημοτικές σας αρχές.

Καθαρισμός και φροντίδα

Πριν την απορρίψη της συσκευής, πρέπει να εκκενώσετε το ρεζερβουάρ καυσίμου και το δοχείο λαδιού κινητήρα! Το καύσιμο και το λάδι κινητήρα δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά πρέπει να συλλέγονται ή να απορρίπτονται ξεχωριστά! Τα κενά δοχεία λαδιού και δοχεία καυσίμου πρέπει να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

13. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αἰτία Μέτρο Αντιμεύτιης
Ο κυνητήρας δενξεκίνα, λεῖουρείπολύ αργά ἡερμαίνεται έτερβολικά.	Σφάλμα πεύματος ὅ την τάση δικτύου πεύματος πολύ χαμηλή.	Ελέγειτην τάση δικτύου πεύματος.
	Καλώδιο πεύματος πολύ μακρύ ἡπολύ Λεττό.	Προμηθευτείτενο καλώδιο από την αντιπροωτεία.
	Ελαττωματικός διακόπτης πίεσης.	Αναθέοτε τήν επιακεύŋ ἡνικατάση στην αντιπροωτεία.
	Ελαττωματικός κινητήρας.
	Ο κύριος συμτίεοτης κίνείαι δύακολα, κόλησε.	Αναθέοτε τήν επιακεύŋ ἡνικατάση ελαττωματικύν εξαρτημάτων στην αντιπροωτεία.
Ο κύριος συμτίεοτης κίνείαι δύακολα, κόλησε.	Τa κίνητα μέρη ἡχουν Αντοθείζημία οτό Θερμότητα λόγω ανετιαρκούς λήτανος.	Αναθέοτε σήν αντιπροωτεία tου ἡλεγχο στροραλοφόρου, εδράνων, μπίλες, ελατριών εμβόλου κλτ κανικατάση Οότοιου εξαρτήματος χρείζεται.
	Κίνητα μέρη ἡχουν Αντοθείζημία οτό Θερμότητα Αλόγω μετεντημία οτό Θερμότητα Αλόγω μετεντημία οτό Θερμότητα Αλόγω μετεντημία οτό Θερμότητα Αλόγω μετεντημία οτό Τερμότητα Αλόγω μετεντημία οτό Τερμότητα Αλόγω μετεντημία οτό Τερμότητα Αλόγω μετεντημία οτό Τερμότητα Βαρμούς.
Κραδαμοίηνη ασυμίσεις κίνείαι Κόμλησε.	Λασκαρισενε Εξαρτήματα.	Αναθέοτε σεντιπροωτεία ἡλεγχο και αντιkatάση αν χρείζεται.
	Ξένα σώμata μέσα στόν συμπίεοτη.
	Βάκτρο εμβόλου με ἡδρα βαλβίδας.	Αναθέοτε σήν αντιπροωτεία η μέγεθυνοι Σου δακτυλίου στεγανοτοίπος.
	Υψλή θερμοκραία Κίνητων μερών.	Αναθέοτε τήν επιακεύŋ ἡνικατάση στην αντιπροωτεία.
Ανεπαρκής πίεση ἡμελωπη Κηςικότητης πραρχής.	Ο κίνητήρας κίνείαι Πολύ αργά.	Αναθέοτε σεντιπροωτεία ἡλεγχο και επιακεύŋ αν χρείζεται.
	Ακάθαρτη φύσιγγα φίλτρου αέρα.	Καθαρίσετη ἡνικατάση η φύσιγγα φίλτρου.
	Διαρροήση βαλβίδα ασαραλείας.	Αναθέοτε σεντιπροωτεία ἡλεγχο και επιακεύŋ αν χρείζεται.
	Διαρροήση στόν σωλήνα.
	Zημία σε στέγανοντοίπικό.
	Zημία ἡ επικαθήσεις ἀνθρακα στην ἡβόρα βαλβίδας.
	Zημία σε δακτύλιο ἡμβόλου ἡστόν κύλινόρα.
Πολύ μεγαλη καταναλωπη λαδιού.	Στάθμη λαδιού πολύ χμηλή.	Διαπρείτε τή στάθμη λαδιού στο σωτό τεπίπεδο.
	Φραγμένη στή στο τιώμα προσθήκης λαδιού (14).	Ελέγξετε και καθαρίοτε.
	Φθορά ἡζημία σε ἡλατήριο ἡμβόλου καί/η στόν κύλινόρα.	Αναθέοτε σεντιπροωτεία ἡλεγχο και επιακεύŋ αν χρείζεται.
