NÁVOD NA OBSLUHU HC51 SCHEPPACH

KompresorPreklad originálneho návodu na obsluhu

Vysvetlenie symbolov na prístroji Varovanie – Prečítajte si návod na obsluhu, aby ste znížili riziko poranenia. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať! Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčiniť stratu zraku. Varovanie pred horúcimi povrchmi. Varovanie pred elektrickým napätím Varovanie! Prístroj je vybavený automatizovaným riadením spúšťania. Zabráňte prístupu tretích osôb do pracovnej oblasti zariadenia! Nevystavujte stroj dažďu. Zariadenie sa smie umiestniť, uskladniť a prevádzkovať len v suchých okolitých podmienkach. Údaj o hladine akustického výkonu v dB m Pozor! V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmito znakmi! Pozor! Pred prvým uvedením do prevádzky skontrolujte hladinu oleja a vymeňte uzavieraciu zátku oleja! Výrobok zodpovedá platným európskym smerniciam.www.scheppach.com

Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

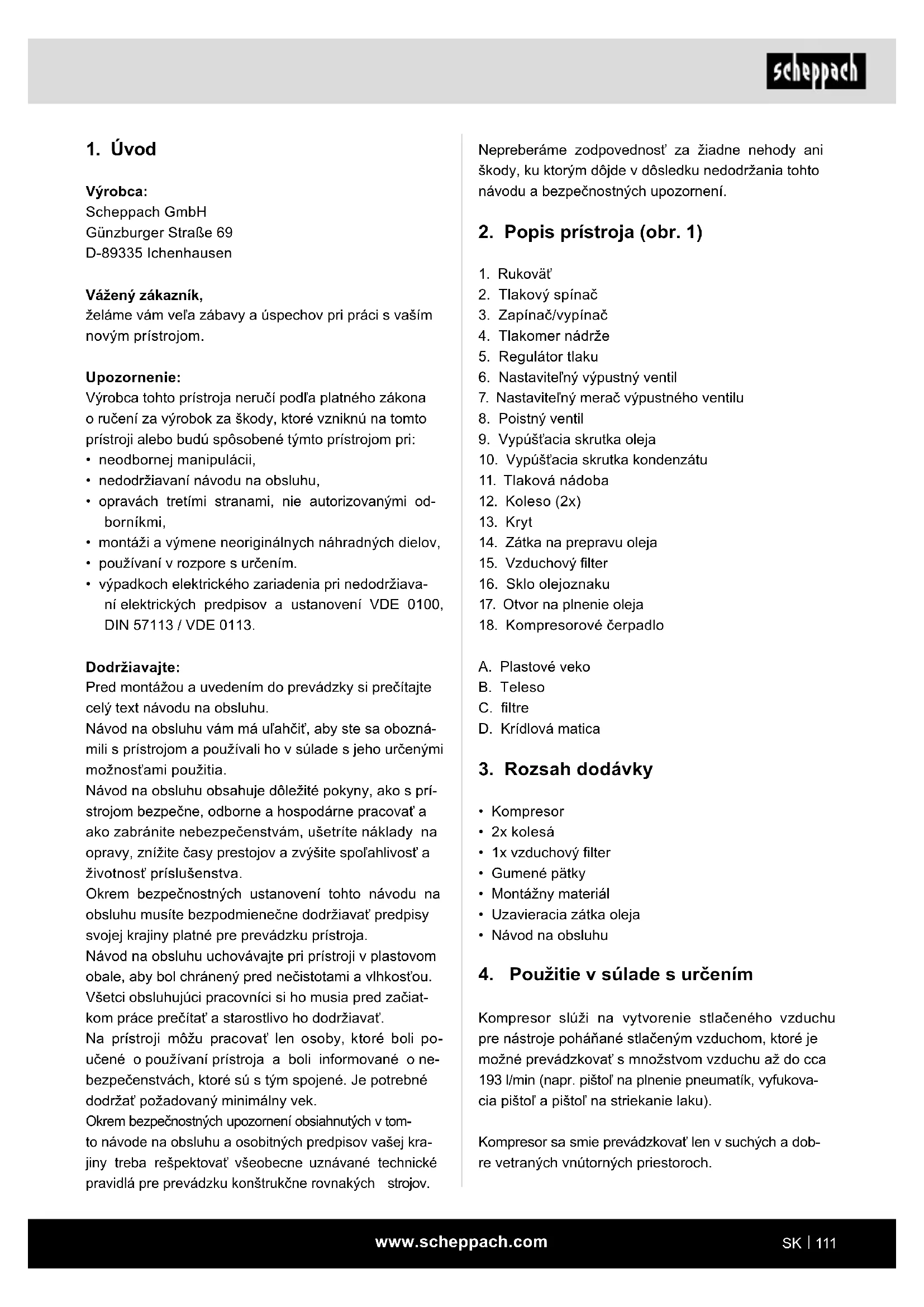

2. Popis prístroja (obr. 1)

6. Nastaviteľný výpustný ventil

7. Nastaviteľný merač výpustného ventilu

4. Použitie v súlade s určením

Kompresor slúži na vytvorenie stlačeného vzduchu pre nástroje poháňané stlačeným vzduchom, ktoré je možné prevádzkovať s množstvom vzduchu až do cca 193 l/min (napr. pištoľ na plnenie pneumatík, vyfukova- cia pištoľ a pištoľ na striekanie laku). Kompresor sa smie prevádzkovať len v suchých a dob- re vetraných vnútorných priestoroch.

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme vám veľa zábavy a úspechov pri práci s vaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných dielov,

• používaní v rozpore s určením.

• výpadkoch elektrického zariadenia pri nedodržiava- ní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s prí- strojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja. Návod na obsluhu uchovávajte pri prístroji v plastovom obale, aby bol chránený pred nečistotami a vlhkosťou. Všetci obsluhujúci pracovníci si ho musia pred začiat- kom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli po- učené o používaní prístroja a boli informované o ne- bezpečenstvách, ktoré sú s tým spojené. Je potrebné dodržať požadovaný minimálny vek. Okrem bezpečnostných upozornení obsiahnutých v tom- to návode na obsluhu a osobitných predpisov vašej kra- jiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.www.scheppach.com

- Nenoste voľné oblečenie ani šperky, mohli by byť zachytené pohyblivými časťami. - Pri prácach vonku odporúčame nosiť gumené ru- kavice a protišmykovú obuv. - Pri dlhých vlasoch noste sieťku na vlasy.

8. Kábel používajte iba na taký účel, na aký je určený

- Kábel nepoužívajte na vyťahovanie zástrčky zo zásuvky. Kábel chráňte pred horúčavou, ole- jom a ostrými hranami.

9. O vaše nástroje sa dôkladne starajte

- Udržiavajte váš kompresor čistý, aby pracoval dobre a bezpečne. - Dodržiavajte predpisy týkajúce sa údržby. - Pravidelne kontrolujte prípojné vedenie elektric- kého náradia a pri poškodení ho nechajte vyme- niť uznávaným odborníkom. - Predlžovacie vedenia pravidelne kontrolujte a v prípade poškodenia ich vymeňte.

10. Vytiahnite zástrčku zo zásuvky.

- Pri nepoužívaní elektrického náradia, pred údrž- bou a pri výmene nástrojov, ako napríklad pílový kotúč, vrták, fréza.

- Na voľnom priestranstve používajte iba povolené a príslušne označené predlžovacie káble. - Používajte káblový bubon iba v rozvinutom stave.

13. Buďte neustále opatrní

- Dávajte pozor na to, čo robíte. Pri práci sa riaďte zdravým úsudkom. Elektrický prístroj nepoužívaj- te, ak sa nesústredíte.

14. Elektrický prístroj skontrolujte ohľadne prípadných

poškodení. - Pred ďalším používaním elektrického náradia sa musia ochranné zariadenia alebo ľahko poško- dené diely dôkladne prekontrolovať ohľadne ich bezchybnej funkcie v súlade s určením. - Skontrolujte, či pohyblivé diely fungujú bezchyb- ne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byť správne namontova- né a splniť všetky podmienky pre zaručenie bez- chybnej prevádzky elektrického náradia. - Poškodené ochranné zariadenia a diely sa musia v súlade s predpismi nechať opraviť alebo vyme- niť v autorizovanej odbornej dielni, pokiaľ nie je v návode na obsluhu uvedené inak. - Poškodené spínače sa musia nechať vymeniť v dielni zákazníckeho servisu. Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí po- užívateľ/obsluha, a nie výrobca. Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerč- ných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

5. Bezpečnostné upozornenia

m Pozor! Pri používaní elektrických prístrojov je nut- né na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a nebezpečen- stvom požiaru dodržiavať nasledujúce základné bez- pečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte. Bezpečná práca

1. Vaše pracovné okolie udržiavajte čisté.

- Následkom neporiadku v pracovnej oblasti môžu byť nehody.

2. Zohľadnite vplyvy okolia.

- Elektrické prístroje nevystavujte dažďu. - Elektrické prístroje nepoužívajte vo vlhkom ani mokrom prostredí. Nebezpečenstvo v dôsledku zásahu elektrickým prúdom! - Postarajte sa o dobré osvetlenie pracovnej oblasti. - Elektrické prístroje nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.

3. Chráňte sa pred zásahom elektrickým prúdom.

- Zabráňte kontaktu tela s uzemnenými dielmi (napr. rúrami, radiátormi, elektrickými sporákmi, chladiacimi zariadeniami).

4. Zabráňte prístupu detí!

- Nedovoľte iným osobám dotýkať sa nástroja a kábla, zabráňte im v prístupe do vašej pracovnej oblasti.

5. Nepoužívané elektrické prístroje bezpečne uscho-

vajte. - Nepoužívané elektrické prístroje sa musia skla- dovať na suchom, vysoko položenom alebo uza- tvorenom priestore, mimo dosahu detí.

6. Váš elektrický prístroj nepreťažujte.

- Pracujte lepšie a bezpečnejšie v uvedenom roz- sahu výkonu.www.scheppach.com

- Dávajte pozor, aby ste nerozliali žiadny olej.

27. Upchaté olejové ltre alebo zlyhanie ventilov majú

za následok nedostatočné mazanie. m VAROVANIE! Tento elektrický prístroj vytvára po- čas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s im- plantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obslu- hovať elektrické náradie.

DODATOČNÉ BEZPEČNOSTNÉ UPOZORNENIA

Dodržiavajte príslušné návody na obsluhu jednot- livých pneumatických nástrojov/pneumatických prídavných prístrojov! Nasledujúce všeobecné upo- zornenia sa musia dodatočne dodržiavať: Bezpečnostné upozornenia pre prácu so stlače- ným vzduchom a vyfukovacími pištoľami

• Dbajte na dostatočnú vzdialenosť od produktu, mi- nimálne. však 2,50 m a udržiavajte pneumatické nástroje/pneumatické prídavné prístroje počas pre- vádzky v dostatočnej vzdialenosti od kompresora.

• Kompresorové čerpadlo a vedenia dosahujú počas prevádzky vysoké teploty. Dotýkanie sa môže viesť k popáleninám.

• Vzduch nasávaný z kompresora je potrebné udr- žiavať bez prímesí, ktoré by v kompresorovom čer- padle mohli viesť k požiarom alebo výbuchom.

• Pri uvoľňovaní hadicovej spojky držte spojku hadice pevne rukou. Tak zabránite poraneniam spôsobe- ným vymrštením hadice.

• Pri prácach s pneumatickou pištoľou noste ochran- né okuliare a respirátor. Prach je zdraviu škodlivý! Cudzie telesá a vyfúknuté diely môžu ľahko spôso- biť poranenia.

• Nefúkajte vyfukovacou pištoľou na osoby alebo na oblečenie na tele. Nebezpečenstvo poranenia! Bezpečnostné upozornenia pri používaní postre- kovacích a rozprašovacích prídavných zariadení (napr. rozprašovače farby):

• Udržiavajte rozprašovacie prídavné zariadenie v dostatočnej vzdialenosti od kompresora, aby sa ne- dostal do kontaktu s tekutinou. - Nepoužívajte chybné ani poškodené prípojné ve- denia. - Nepoužívajte žiadne elektrické prístroje, pri kto- rých nie je možné spínač zapnúť a vypnúť.

15. Elektrický prístroj nechajte opraviť vyučeným

elektrikárom. - Tento elektrický prístroj zodpovedá príslušným bezpečnostným ustanoveniam. Opravy smie vy- konávať iba elektrikár tak, že používa originálne náhradné diely, v opačnom prípade môže dôjsť k nehodám.

- V záujme vašej vlastnej bezpečnosti používajte iba príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo sú odporú- čané či uvedené výrobcom. Použitie iných vlože- ných nástrojov alebo príslušenstva než tých, ktoré odporúča návod na obsluhu alebo katalóg, môže pre vás znamenať nebezpečenstvo poranenia.

- Pri používaní kompresora noste ochranu sluchu.

18. Výmena prípojného vedenia

- Ak je prípojné vedenie poškodené, musí ho vý- robca alebo kvalikovaná osoba v oblasti elek- triky vymeniť, aby sa zabránilo ohrozeniam. Ne- bezpečenstvo v dôsledku zásahov elektrickým prúdom.

20. Po komunikáciách prepravovateľné kompresory v

staveniskovej prevádzke - Dbajte na to, aby všetky hadice a armatúry boli vhodné pre najvyšší prípustný prevádzkový tlak kompresora.

22. Odporúča sa, aby sa privádzacie hadice pri tla-

koch nad 7 barov vybavili bezpečnostným káblom, napr. drôteným lanom.

23. Zabráňte silným zaťaženiam na systém vedení

tým, že použijete ohybné hadicové prípojky, aby ste zabránili miestam zalomenia.

24. Zabezpečte, aby boli zariadenia na chladenie ole-

ja udržiavané v čistote a ochranné zariadenia pri- pravené na prevádzku.

• Pred každou prevádzkou skontrolujte, či tlaková ná- doba nejaví známky hrdze a poškodení. Kompresor sa nesmie prevádzkovať s poškodenou alebo zhr- dzavenou tlakovou nádobou. V prípade zistenia po- škodení sa obráťte na servisnú dielňu. Bezpečnostné upozornenia si dobre uschovajte. Zvyškové riziká Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostných technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.

• Napriek všetkým prijatým opatreniam môžu pretrvá- vať zvyškové riziká, ktoré nie sú očividné.

• Zvyškové riziká je možné minimalizovať, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.

• Vyhýbajte sa náhodným uvedeniam stroja do pre- vádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačiť tlačidlo prevádzky. Používajte nástroj odporú- čaný v návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony.

• Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.

Sieťová prípojka 230 V/50 Hz Výkon motora 1800 W Prevádzkový režim S1 Otáčky kompresora 2850 min

Objem tlakovej nádoby 50 l Prevádzkový tlak cca 10 bar Teor. nasávací výkon cca 257 l/min Teor. odovzdávaný výkon cca 193 l/min Stupeň ochrany krytom IPX2 Hmotnosť prístroja cca 34 kg Olej cca 0,3 l Max. nadmorská výška inštalácie (m.n.m.) 1000 m Technické zmeny vyhradené!

• Používajte rozprašovacie prídavné zariadenia (napr. rozprašovače farby) v smere kompresora. Vlhkosť môže viesť ku elektrickým rizikám!

• Nespracúvajte laky alebo rozpúšťadlá s bodom vzplanutia nižším ako 55 °C. Nebezpečenstvo vý- buchu!

• Laky a rozpúšťadlá nezahrievajte. Nebezpečenstvo výbuchu!

• Ak sa spracovávajú zdraviu škodlivé kvapaliny, vy- žadujú sa na ochranu ltračné prístroje (masky na tvár). Dodržiavajte tiež informácie o ochranných opatreniach poskytnutých výrobcami takýchto látok.

• Dbajte na údaje uvedené na obaloch spracúvaných materiálov a označenia nariadenia o nebezpečných látkach. V prípade potreby sa musia urobiť dodatoč- né ochranné opatrenia, predovšetkým sa musí nosiť vhodné oblečenie a masky.

• Počas procesu striekania, ako aj v pracovnom priestore, sa nesmie fajčiť. Nebezpečenstvo výbu- chu! Ľahko horľavé sú aj výpary z farieb.

• Ohniská, otvorený plameň alebo stroje tvoriace is- kry nesmú byť prítomné, resp. prevádzkované.

• Jedlá a nápoje neskladujte ani nekonzumujte v pra- covnom priestore. Výpary z farieb sú zdraviu škod- livé.

• Pracovný priestor musí byť väčší ako 30 m³ a pri striekaní a sušení musí byť zaistená dostatočná vý- mena vzduchu.

• Nikdy nestriekajte proti vetru. Pri postrekovaní horľavých, resp. nebezpečných postrekovacích ma- teriálov rešpektujte ustanovenia miestneho policaj- ného orgánu.

• Pomocou PVC tlakovzdušnej hadice nespracúvajte médiá ako lakový benzín, butylalkohol a dichlórme- tán. Tieto médiá poškodzujú tlakovzdušnú hadicu.

• Pracovná oblasť musí byť od kompresora oddelená tak, aby sa tento nedostal do priameho kontaktu s pracovným médiom. Prevádzka tlakových nádob

• Používateľ tlakovej nádoby musí udržiavať tlakovú nádobu v riadnom stave, správne ju používať, riadne kontrolovať, bezodkladne vykonávať potrebné údrž- bárske práce a opravy a podľa potreby prijať potreb- né bezpečnostné opatrenia.

• Dozorný úrad môže v jednotlivých prípadoch naria- diť potrebné kontrolné opatrenia.

• Tlaková nádoba sa nesmie prevádzkovať, ak vyka- zuje nedostatky, ktoré môžu viesť k ohrozeniu za- mestnancov alebo tretích osôb.www.scheppach.com

• Prístroj skontrolujte ohľadom poškodení spôsobe- ných prepravou. Okamžite oznámte akékoľvek ško- dy dopravnej spoločnosti, ktorá dodala kompresor.

• Kompresor musí byť nainštalovaný v blízkosti spot- rebiteľa.

• Nepoužívajte dlhé vzduchové vedenia a dlhé prívo- dy (predlžovacie káble).

• Dbajte aj na suchý nasávací vzduch bez prachu.

• Neinštalujte kompresor vo vlhkom alebo mokrom priestore.

• Kompresor je možné prevádzkovať len vo vhodných priestoroch (dobre vetraných, teplota okolia +5 °C až 40 °C). V priestore sa nesmú vyskytovať prachy, kyseliny, pary, výbušné a horľavé plyny.

• Kompresor je vhodný na použitie v suchých priesto- roch. Použitie nie je povolené v oblastiach, kde sa pracuje s rozprašovanou vodou.

• Pred uvedením do prevádzky sa musí skontrolovať hladina oleja v kompresorovom čerpadle.

• Kompresor sa smie používať len krátky čas, v su- chých okolitých podmienkach a v exteriéri.

• Kompresor musí byť vždy suchý a nesmie sa po prá- ci nechávať vo voľnom priestore.

9. Zloženie a obsluha

Pozor! Prístroj pred uvedením do prevádzky bezpodmienečne kompletne zmontujte!

ložku s kolesovou skrutkou cez koleso. Potom pri- dajte podložku a šesťhrannú maticu na vnútornej strane kolesa. Teraz utiahnite rukou maticu tak, aby sa koleso dalo ešte otáčať.

cou, ktorú pevne utiahnite.

4. Tento postup zopakujte pre druhé koleso.

9.2 Montáž gumových pätiek (obr. 5)

S použitím dodaných skrutiek, podložiek a matíc upev- nite gumové pätky k spone dole na prednej strane nádrže. Hodnoty hluku Hodnoty emisie hluku boli stanovené v súlade s nor- mou EN ISO 3744. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. m Varovanie: Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu. Hladina akustického výkonu L

• Otvorte balenie a opatrne vyberte výrobok.

• Odstráňte baliaci materiál, ako aj obalové a preprav- né poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Skontrolujte výrobok a diely príslušenstva, či ne- došlo k škodám pri preprave. V prípade reklamácií ihneď informujte dodávateľa. Neskoršie reklamácie nebudú uznané.

• Obal podľa možnosti uschovajte až do uplynutia zá- ručnej doby.

• Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.

• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.

• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby výrobku. m VAROVANIE! Výrobok a baliaci materiál nie sú hračkami pre de- ti! Deti sa nesmú hrať s plastovými vreckami, fó- liami a malými dielmi! Hrozí nebezpečenstvo pre- hltnutia a zadusenia!

8. Pred uvedením do prevádzky

• Pred pripojením sa presvedčte, či sa údaje na typo- vom štítku zhodujú s parametrami elektrickej siete.

• Pred prvým uvedením do prevádzky odmontujte pre- pravnú zátku (14) a naplňte skriňu kompresorového čerpadla olejom tak, ako je popísané v bo de 8.3.www.scheppach.com

Tepelný ochranný spínač je zabudovaný do prístroja. Ak sa tepelný ochranný spínač spustí, postupujte na- sledovne:

• Vytiahnite sieťovú zástrčku.

• Počkajte cca dve až tri minúty.

• Opäť pripojte prístroj.

• Ak sa prístroj nespustí, zopakujte proces.

• Ak sa prístroj opäť nespustí, vypnite a opäť zapnite prístroj cez zapínač/vypínač (16).

• Ak ste vykonali všetky vyššie uvedené kroky a prí- stroj napriek tomu nefunguje, kontaktujte náš servis.

10. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripra- vený na prevádzku. Pripojenie zodpovedá prísluš- ným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpovedať týmto predpisom. Pri prácach s postrekovačmi a rozprašovacími prídav- nými zariadeniami, ako aj pri dočasnom používaní vo voľnom priestore, sa musí prístroj pripojiť len pomocou prúdového chrániča s vypínacím prúdom 30 mA. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Miesta zalomenia v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prípoj- né vedenie.

• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.

• Trhliny v dôsledku starnutia izolácie. Takéto poškodené elektrické prípojné vedenia sa ne- smú používať a z dôvodu poškodenia izolácie sú živo- tunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedať prísluš- ným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s rovnakým označením.

Varovanie: Pred prvým použitím bezpodmienečne skontrolujte hladinu oleja! Prevádzka bez oleja má za následky neopraviteľné po- škodenie zariadenia a neplatnosť záruky.

1. Odstráňte plastovú plniacu olejovú skrutku (14)

hore na kľukovej skrini telesa kompresora.

2. Naplňte olej do kľukovej skrine, kým nebude hla-

dina oleja v priezore (16) siahať do stredu červe- ného kruhu.

3. Znova namontujte novú plniacu olejovú skrutku

(14), ktorá je v rozsahu dodávky, a pevne ju utiah- nite.

9.4 Vzduchový lter (obr. 6)

Varovanie: Pred prvým použitím sa musí namontovať vzduchový lter. Pri prevádzke bez vzduchového ltra sa poškodzuje kompresor a zaniká záruka. Vzduchový lter (15) sa zaskrutkuje na pravej strane valca a pevne utiahne.

9.5 Sieťová prípojka

• Kompresor je vybavený sieťovým vedením s ochrannou vidlicou. Sieťovú prípojku je možné pri- pojiť ku každej zásuvke s ochranných kontaktom 230 V ~ 50 Hz, ktorá je istená 16 A poistkou.

• Pred uvedením do prevádzky dbajte na to, aby sa sieťové napätie zhodovalo s prevádzkový napätím a výkonom stroja na štítku s údajmi.

• Dlhé prívody, ako aj predĺženia, káblové bubny atď. spôsobujú pokles napätia a môžu zabrániť rozbe- hu motora.

• Pri nízkych teplotách pod +5 °C je rozbeh motora ohrozený ťažkým chodom.

• Nastavený tlak sa dá odčítať na rýchlospojke (6).

m Pozor! Na zaručenie dlhej životnosti tlakovej nádoby (11) je potrebné po každej prevádzke otvoriť vypúšťaciu skrutku (10) a vypustiť kondenzovanú vodu. Najskôr znížte tlak v kotle (pozri 10.7.1). Vypúšťacia skrutka sa otvorí otočením proti smeru pohybu hodinových ručičiek (smer pohľadu na skrutku zo spodnej strany kompresora), aby bolo možné úplne vypustiť kondenzovanú vodu z tlakovej nádoby. Potom vypúšťaciu skrutku opäť zatvorte (otočte v smere po- hybu hodinových ručičiek). Pred každou prevádzkou skontrolujte, či tlaková nádoba nejaví známky hrdze a poškodení. Kompresor sa nesmie prevádzkovať s poškodenou alebo zhrdzavenou tlakovou nádobou. V prípade ziste- nia poškodení sa obráťte na servisnú dielňu. m Pozor! Kondenzovaná voda z tlakovej nádoby obsahuje zvy- šky oleja. Kondenzovanú vodu zlikvidujte ekologicky v príslušnom zbernom mieste.

11.3 Poistný ventil (obr. 11)

Poistný ventil (8) je nastavený na najvyšší prípustný tlak tlakovej nádoby. Nie je povolené prestavovať po- istný ventil alebo poistku spojenia (8.2) medzi vypúšťa- cou maticou (8.1) a jej uzáverom (8.3). Poistný ventil sa musí aktivovať každých 30 prevádz- kových hodín minimálne 3-krát ročne, aby v prípade potreby fungoval. Otvorte perforovanú vypúšťaciu ma- ticu (8.1) v protismere hodinových ručičiek a následne potiahnite ventilovú tyčku cez perforovanú vypúšťaciu maticu (8.1) ručne smerom von, aby ste otvorili výpust poistného ventilu. Cez ventil teraz počuteľne uniká vzduch. Následne utiahnite vypúšťaciu maticu otoče- ním v smere hodinových ručičiek.

11.4 Pravidelne kontrolujte hladinu oleja (obr. 2)

Kompresor postavte na rovnú plochu. Hladina oleja sa musí nachádzať medzi značkami MAX a MIN priezoru oleja (16). Výmena oleja: Odporúčaný olej: SAE 30 (viskozita 30) alebo L-DAB 100 nad 10 °C SAE 10 (viskozita 10) alebo L-DAB 68 pod 10 °C Prvotná náplň sa musí vymeniť po 10 prevádzkových hodinách; potom vyprázdňujte olej každých 50 pre- vádzkových hodín a opäť naplňte. Vytlačenie označenia typu na prípojnom kábli je pred- pis. Motor na striedavý prúd:

• Sieťové napätie musí predstavovať 230 V~.

• Predlžovacie vedenia do dĺžky 25 m musia vykazo- vať prierez 1,5 mm². Prípojky a opravy elektrického vybavenia smie vyko- návať iba kvalikovaný elektrikár. V prípade otázok uveďte nasledujúce údaje:

• údaje z typového štítka motora.

11. Čistenie, údržba a skladovanie

m Pozor! Pred všetkými čistiacimi a montážnymi prácami vy- tiahnite sieťovú zástrčku! Nebezpečenstvo úrazu elek- trickým prúdom! m Pozor! Počkajte, kým prístroj úplne vychladne! Nebezpečen- stvo popálenia! m Pozor! Pred všetkými čistiacimi a údržbovými prácami musí byť prístroj bez tlaku! Nebezpečenstvo poranenia! Pozor! Pred všetkými čistiacimi prácami vytiahnite sieťovú zástrčku.

• Udržiavajte prístroj podľa možností bez prachu a nečistôt. Prístroj vydrhnite čistou handričkou ale- bo vyfúkajte stlačeným vzduchom pri nízkom tlaku.

• Prístroj odporúčame čistiť bezprostredne po kaž- dom použití.

• Prístroj pravidelne čistite vlhkou handrou a malým množstvom mazľavého mydla. Nepoužívajte čis- tiace prostriedky ani rozpúšťadlá, mohli by poško- diť plastové diely prístroja. Dbajte na to, aby sa do vnútra stroja nedostala žiadna voda.

• Hadica a striekacie nástroje sa pred čistením musia odpojiť od kompresora. Kompresor sa nesmie čistiť vodou, rozpúšťadlami alebo pod.www.scheppach.com

Uvoľnite pretlak v kompresore vypnutím kompresora a uvoľnite ešte prítomný stlačený vzduch v tlakovej ná- dobe, napr. pomocou pneumatického nástroja v chode naprázdno alebo vyfukovacou pištoľou.

11.8 Servisné informácie

Je potrebné dbať na to, že pri tomto výrobku podlieha- jú nasledujúce diely použitiu primeranému alebo pri- rodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: remeň, spojka

• nie nevyhnutne obsiahnuté v rozsahu dodávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

12. Likvidácia a recyklácia

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky. Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG) Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa mu- sia odviezť na triedený zber, resp. likvidá- ciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na kolies- kach znamená, že staré elektrické a elektronické za- riadenia sa nesmú likvidovať s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

11.5 Výmena oleja (obr. 1 – 3)

Vypnite motor a vytiahnite sieťovú zástrčku zo zásuv- ky. Odstráňte uzavieraciu zátku oleja (14). Po vypus- tení prípadného tlaku vzduchu môžete vyskrutkovať vypúšťaciu skrutku oleja (9) na kompresorovom čer- padle (18). Aby olej nevytekal nekontrolovane, použite malý ple- chový žliabok a zachytávajte olej priamo do nádoby. Ak olej nevytečie úplne, odporúčame vám mierne na- kloniť kompresor. Ak olej vytiekol, opäť nasaďte vy- púšťaciu skrutku oleja (9). Starý olej zlikvidujte v príslušnej zberni starého oleja. Pre naplnenie správneho množstva oleja dbajte na to, aby bol kompresor na rovnom povrchu. Naplňte olej do otvoru na plnenie oleja (17), kým hladina oleja nedo- siahne maximálne množstvo plnenia. To je označené červeným bodom na priezore oleja (12) (obr. 2). Ne- prekračujte maximálne plniace množstvo. Preplnenie môže mať za následok poškodenia prístroja. Opäť umiestnite uzavieraciu zátku oleja (14) do otvoru na plnenie oleja (17).

11.6 Čistenie vzduchového ltra (obr. 6, 10)

Sací lter zabraňuje nasatiu prachu a nečistôt. Tento lter je nutné vyčistiť minimálne každých 300 prevádz- kových hodín. Upchatý sací lter výrazne znižuje vý- kon kompresora. Odstráňte sací lter otvorením skrutky (D). Zložte plastové veko (A) z telesa (B) a vyčistite lter (C). Vzduchový lter, kryt ltra a teleso ltra opatrne vy- klepte. Tieto konštrukčné diely sa potom musia vyfúkať stlačeným vzduchom (cca 3 bar) a opäť namontovať v opačnom poradí.

m Pozor! Vytiahnite sieťovú zástrčku, odvzdušnite prístroj a všetky pripojené pneumatické nástroje. Odstav- te kompresor tak, aby ho nemohli uviesť do pre- vádzky neoprávnené osoby. m Pozor! Skladujte kompresor len v suchom prostredí ne- prístupnom pre nepovolaných. Nesklápajte, skla- dujte len v stoji! Olej môže vytekať!www.scheppach.com

- Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platiť odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení. O možnostiach likvidácie opotrebovaného prístro- ja sa informujte na vašej samospráve alebo štátnej správe. Palivá a oleje

• Pred likvidáciou prístroja sa musí palivová nádrž a nádoba na motorový olej vyprázdniť!

• Palivo a motorový olej nepatria do domového odpa- du, ale musia sa zbierať, resp. likvidovať oddelene!

• Prázdne olejové a palivové nádrže sa musia ekolo- gicky zlikvidovať.www.scheppach.com

13. Odstraňovanie porúch

Porucha Možná príčina Náprava Motor nedobieha, beží príliš pomaly alebo je extrémne horúci. Prúdová chyba alebo príliš nízke sieťové napätie. Skontrolujte sieťové napätie. Príliš dlhý alebo príliš tenký prúdový kábel. Kúpte si nový kábel od predajcu. Chybný tlakový spínač. Nechajte opraviť alebo vymeniť predajcom. Chybný motor. Hlavný kompresor ide príliš silno, zasekáva sa. Nechajte chybné diely opraviť alebo vymeniť predajcom. Hlavný kompresor ide príliš silno, zasekáva sa. Poškodené diely poškodené teplom v dôsledku nedostatočného mazania. Nechajte si predajcom skontrolovať a v prípade potreby vymeniť kľukový hriadeľ, ložiská, spojovaciu tyč, piestne krúžky atď. Pohyblivé diely sú poškodené alebo blokované cudzími telesami. Vibrácie alebo abnormálny hluk. Uvoľnené diely. Nechajte skontrolovať a prípadne opraviť predajcom. Cudzie telesá v kompresore. Piestnica s ventilovým sedlom. Nechajte tesniaci krúžok zväčšiť predajcom. Príliš horúce pohyblivé diely. Nechajte opraviť alebo vymeniť predajcom. Nedostatočný tlak alebo klesajúca kapacita výfuku. Motor beží príliš pomaly. Nechajte skontrolovať a v prípade potreby opraviť predajcom. Špinavá vložka vzduchového ltra. Vyčistite alebo vymeňte ltračnú vložku. Netesný poistný ventil. Nechajte skontrolovať a v prípade potreby opraviť predajcom. Netesná rúrka. Poškodené tesnenie. Poškodené ventilové sedlo alebo ventilové sedlo zanesené karbónom. Poškodený piestny krúžok alebo valec. Príliš vysoká spotreba oleja. Príliš vysoká hladina oleja. Udržiavajte správnu hladinu oleja. Zablokovaný otvor v plniacom hrdle oleja (14). Skontrolujte a vyčistite. Opotrebovaný alebo poškodený piestny krúžok a/alebo valec. Nechajte skontrolovať a v prípade potreby opraviť predajcom.www.scheppach.com

14. Vyhlásenie o zhode
