BRUKSANVISNING HC51 SCHEPPACH

Förklaring av symbolerna på apparaten

	Varning - läs instruktionsmanualen für att minska risiken für personskada.
	Använd hörskyydd. Buller kan orsaka hörskador.
	Bär andningsmask. När du arbetar med trä och andra material kan hösovådligt damm uppstä. Asbesthaltigt material fär inte bearetas!
	Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr flisor, spàn och damm是从 maskinen, kan det orsaka synförtlust.
	Varning für heta ytor.
	Varning für elektrisk spänning
	Varning! Apparaten är utrustad med automatisk startkontroll. Håll behöriga borta是从 apparatusen arbetsområde!
	Utsätt inte maskinen für regn. Apparaten:fär bara stationeras, lagras och användas i torra miljöer.
	Uppgift om ljudeffektnivān i dB
Δ Obs!	Ienna instruktionsmanual har vi försett ställen som berör din sakerhet med dessa symboler:
	Obs! Kontrolera oljenivân fore driftsättningen och byt oljeförslutningspluggen!
CE	Produkten uppfyller kraven i gällande europeiska direktiv.

Innehållsforteckning:

Sida:

1. Inledning 206
2. Apparatbeskrivning (bild 1) 206
3. Leveransomfang 206
4. Avsedd anvandning 206
5. Sakerhetsanvisningar 207
6. Tekniska specificationer 209
7. Uppackning 209
8. Fore idrifttagning 210
9. Montering och manövrering 210
10. Elektrisk anslutning 211
11. Rengöring, underhäll och lagring 211
12. Avfallschantering och atervinning 213
13. Felsökning 215
14. Forsakran om overensstammelse 305

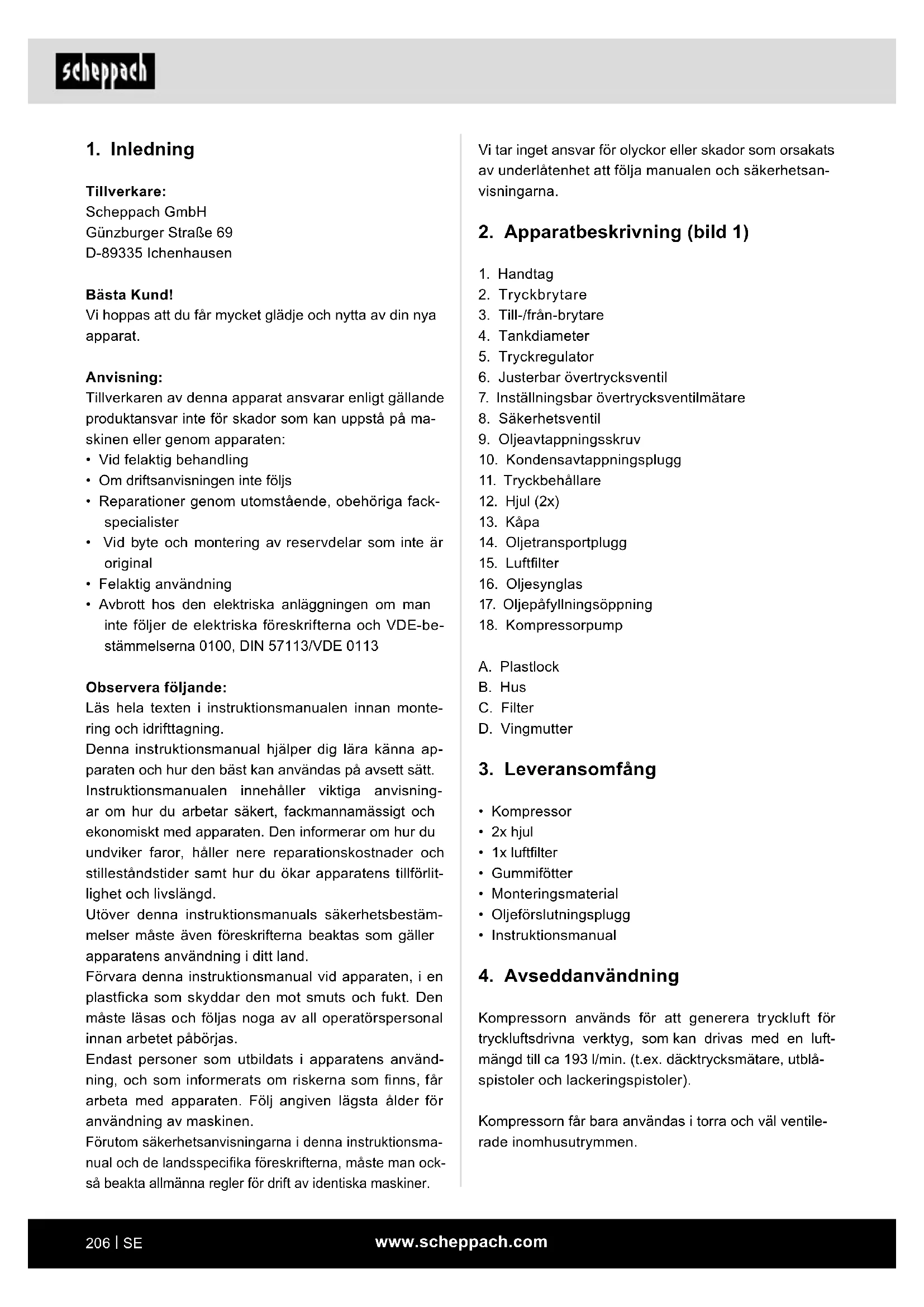

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du fãr mycket glädje och nytta av din nya apparat.

Anvisining:

Tillverkaren avenna apparat ansvarar enligt gallande Produktansvar inte for skador som kan uppsta pa maskinen aller genom apparaten:

• Vid felaktig behandling
• Om driftsanvisingen inte följs
• Reparationer genom utomstående, obehöriga fack-specialister
• Vid byte och montering av reservdilar som inte ar original
• Felaktig användning
• Avbrott hos den elektriska anlaggningen om man inte foljer de elektriska foreskrifterna och VDE-bestammelserna 0100, DIN 57113/VDE 0113

Observera följande:

Läs hela texten i instruktionsmanualen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lara kännar apparaten och hur den båst kan användas på avsett satt. Instruktsmanualen innehäller viktiga anvisningar om hur du arbetar sakert, fackmannamssigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, häller nere reparationskostnader och stillestandsteller somt hur du ökar apparatens tillforlitliget och livslängd.

Utover denna instruktionsmanuals sakerhetsbestammelser maste aven foreskriftna beaktas som galler apparatusans anvandning i ditt land.

Förvara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Den maste lásas och foljas noga av all operatörspersonal innan arbetet páborjas.

Endast personer som utbildats i apparatens använding, och som informerats om riskerna som finns, fär arbeta med apparaten. Följ angiven lagsta alder for användning av maskinen.

Forutom sakerhetsanvisingarna ienna instruktionsmannual och de landsspecifika foreskrifterna, maste man ocksä beakta allmanna regler for drift av identiska maskiner.

Vi tar inget ansvar for olyckor aller skador som orsakats av underlatenhet att folja manualen och sakerhetsanvisingarna.

2. Apparatbeskrivning (bild 1)

1. Handtag
2. Tryckbrytare
3. Till-/frān-brytare
4. Tankdiameter
5. Tryckregulator
6. Justerbar overtrycksventil
7. Installningsbar overtrycksventilmäture
8. Sakerhetsventil
9. Oljeavtappningssskruv
10. Kondensavtappningsplugg
11. Tryckbehallare
12. Hjul (2x)
13. Kapa
14. Oljetransportplugg
15. Luftfilter
16. Oljesynglas
17. Oljepafyllningsoppning
18. Kompressorpump

A. Plastlock
B. Hus
C. Filter
D. Vingmutter

3. Leveransomfang

• Kompressor
• 2x hjul
• 1x luftfilter
  Gummifotter
• Monteringsmaterial
• Oljeforslutningsplugg
• Instruktsmanual

4. Avseddanvändning

Kompressorn används für att generera tryckluft für tryckluftsdrivna verktyg, som kan drivas med en luftmängd till ca 193 l/min. (t.ex. dacktrycksmäture, utblaspistoler och lackeringspistoler).

Kompressorn fãr bara anvandas i torra och vãl ventilerade inomhusutrymmen.

Maskinen fär endast användas på ändamälsenigt satt. Varje användning)darutover ar inte ändamälsenig.För skador eller personskador till foljd av detta ansvarar användaren/operatoren och inte tillverkaren.

Observera att vara apparater inte ar konstruerade for kommersiell, hantverkmässig aller industriell använding. Vi lämnar ingen garantiar apparaten användi kommersiella aller industriella verksamheter liksom liknande verksamheter.

Obs! Vid användning av elektriska verktyg skafoljande principiella forsiktighetsatgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Lasa dessa anvisningar innan du anvander elverktyget och forvara sakerhetsanvisningen på ett sakert stalle.

Sakert arbete

1. Håll ordning i ditt arbetsområde

2. Oordning i arbetsomradet kan orsaka olyckor.

3. Ta hänsyn till omgivningens paverkan

4. Utsatt inte elektriska verktyg for regn.

5. Använd inte elverktyg i fuktig aller vát miljö. Risk für elektrisk stöt!

6. Se till att det finns god belysning i arbetsomradet.

7. Använd inte elverktyg)där det finns risk for brand.
   eller explosion.

8. Skydda dig mot elektriska stotar

9. Undvik att komma i kontakt med jordade delar (till exempler, radiatorer, spasar och kylskap).

10. Håll barn på avständ!

11. Lat inte andra personer vidrora verktyget och kabeln, hal dem borta fran ditt arbetsomrade.

12. Forvara oanvanda elverktyg paett sakert satt

13. Oanvanda elverktyg sca forvaras pa en torr, hegt belagen aller lst plats utom rackhall for barn.

14. Overbelasta inte dina elverktyg

15. Du arbetar bättre och säkrare i det angivna prestandaområdet.

16. Använd lämpiga arbetskläder

17. Använd inte lõst sittande kläder aller smycken eftersom de kan fastna i rörliga delar.

18. Vid arbete utomhus ar gummihandskar och halk-fria skodon rekommenderbart.

1. Använd inte kabeln i syften som den inte ar avsedd für

2. Använd inte kabeln für att dra ut nätstickkontakten ur eluttaget. Skydda kabeln mot hetta, olja och vassa kanter.

3. Skot dina verktyg med omsorg

4. Hall kompressorn ren for att kunna arbeta bra och sakert.
   -Folj underhalsforeskrifterna.

5. Kontrollera regelbundet elverktygets anslutnings-sladd och lat en behörig fackman byta den vid skada.

6. Kontrollera regelbundet fängningskaplar och byt ut dem om de ar skadade.

7. Dra alltid ut kontakten ur attaget

8. När elverktyget inte används, före underhäll och vid byte av verktyg som till exempl sägblad, borr och fräs.

9. Undvik oavsiktlig start

10. Förvissa dig om att omkopplaren ar franslagen dakontakten sats i uttaget.

11. Använd ingen forlängningskabel vid utomhusbruk

12. Vid arbete utomhus skara barforandamallettata na och markerade forlangningskablar anvandas.

13. Använd kabeltrumma bara i utrullat tillständ.

14. Var hela tiden uppmarksam

15. Var forsiktig med vad du gör. Använd sunt fornuft i arbetet. Använd inte elverktyget nar du är okon-centrerad.

16. Kontrollera elverktyget after eventuella skador

Innan elverktyget anvands maste en noggrnn undersokning goras av skyddsanordninger och ev. latt skadade delar, sa att de fungerar felfritt.
- Kontrollera att de rörliga delarna inte ar skada de och fungerar som de sca och inte klämmer át. Samtiga delar maste vara korrekt monterade och alla villkor uppfyllda for att sakerstalla felfri drift hos elverktyget.
- Skadade skyddsanordningar och delar@maste repareras ell er bytas ut pa ett avsett satt genom en erkänd fackverkstad, om inget annat anges i instruktionsmanualen.
- Skadade omkopplare maste bytas av en kundtjanstverkstad.
- Använd inte trasiga aller skadade anslutningskablar.
- Använd inte elverktyg, på vilka omkopplaren inte kan slås på och av.

1. Lat en behörig elektriker reparera elverktyget

2. Detta elektriska verktyg uppfyller de tillampliga sakerhetsbestammelserna. Reparationer fár utforas endast en behörig elektriker med originaldar, annars kan olyckor uppsta for operatoren.

3. Obs!

4. For din egen sakerhet, använd bara tillbehör och extrautrustning som anges i instruktionsmanua- len eller som foreslås eller anges av tillverkaren. Användning av andra an de i instruktionsmanua- len erer katalogen rekommanderade tillsatsverk- tygen ull behören kan innebära en personlig skaderisk for dig.

5. Buller

-När kompressorn används skahörselskydd an-vandas.

1. Byte av anslutningsssladden

2. Om anslutningsladden skadas maste den bytas ut av tillverkaren aller en behörig elektriker for att undvika fara. Risk for elektriska stötar.

3. Pafyllning av)dack

4. Kontrollera däcktrycket omedelbart after päfyll- ningen med hjälp av en lämpig manometer, t.ex. pa en tankstation.

5. Mobila kompressorer i byggstallesdrift

6. Se till att alla slangar och armaturer ar avsedda for hogsta tillatna arbetstryck for kompressorn.

7. Uppställningsplats

8. Ställ endast kompressorn på att jämnt och fast underlag.

9. Vi rekommenderar att matningssslangar med tryck over 7 bar utrustas med en sakerhetskabel, t.ex. en stallina.

10. Undvik stora belastninger på ledningssystemet genom att anvanda flexbla slanganslutninger for att undvika brytställen.

11. Sakerställ att oljekylningsanordningarna hälls rena och att skyddsanordningarna Förblir i fungerande skick.

12. Risk for brännskador pa den heta oljan

-Bär lämpiga skyddshandskar.

• Arbeta aldrig med kompressorn i narheten av oppna lagor.

• Var noga med att inte spilla olja.

• Vid laga temperaturer under 0^ ar det forbjudet att starta motorn.

• Varning: Igensatta oljefilter erer iced-fungerande ventiler leder till bristfällig smörjning.

VARNING! Elverktyg alstrar att elektromagnetiskt falt under drift. Under vissa forhällanden kan faltet stora aktiva eller passiva medicinska implantat. For att minska risken for dösfall erler allvarliga skador rekommanderar viarilyr personer med medicinska implantat till att hora med sin likare och kontakta tillverkaren av det medicinska implantatet innan verktyget anvands.

YTTERLIGARE SAKERHETSANVISNINGAR

Följ driftmanualera som hör till de aktuella tryckluftsverktygen/tryckluftsustrustningarna! Även defoljande allmanna anvisiningarna skaföljas:

Sakerhetsanvisningar for arbete med tryckluft och utblåspistoler

• Var noga med tillräckligt avständ tillprodukten, minst 2,50 m gäller, ochhalltryckluftsverktygen/ tryckluftsustrustningarna borta fran kompressorn under driften.
• Kompressorpump och ledninger nár under drift högga temperaturer. Kontakt leder till brännskador.
• Luftten som sugs ut med kompressorn maste vara fri fran tillsatser som i kompressorpumpen kan leda till brander aller explosioner.
• När slangkopplingen släpps maste kopplingsstykck et på slangen hallas fast med handen. På sä tatt undviker man skador till följd av att slangen kastas tillbaka.
• Bär skyddsglasögon och andningsmask vid arbeten med tryckluftspistolen. Damm År hälsofarligt! Främande foremål och delar som blåser ivag kan lätt orsaka persorskada.
• Blasinte pa andra personer med utblaspistolen och rengor inte klader som sitter pa kroppen. Skaderisk!

Sakerhetsanvisningar vid användning av sprutoch sprejutrustninger (t.ex. färgsprutor):

• Hall sprejutrustingen borta fran kompressorn vid pafyllningen sa att ingen vatskakommen ikontakt med kompressorn.
• Spreja aldrig med sprejutrustning (t.ex. färgsprutor) mot kompressorn. Fukt kan leda till elektriska risker!
• Bearbeta inte lacked erller losningsmedel med en flampunkt under 55^ C. Explosionsrisk!
  Värn inte upp lacker och losningsmedel. Explosionsrisk!
• Om hälsofarliga vätskor bearetas maste filtreringsutrustning (ansiktsmasker) användas som skydd. Beakta även uppgifter om skyddsätgärder fran tillverkare av sādana ämnen.
• De uppgifter som stared på forpackningen med materi-alet som skaa bearetas och informationen i forord-ningen om farliga amnen maste beaktas. Vid behov ske ytterligare skyddsagder vidtas, särskilt lamp-liga kläder och masker.

• Under sprutningen liksom i arbetsrummet ar det forbjudet att roka. Explosionsrisk! Fargangor ar oksa lattantändiga.

• Brandställen, öppen laga eller maskiner som det slar gnistor om fär inte finnas i narheten eller användas.

• Forvara och fortar inte mat aller drycker i arbetsrummet. Fargangor ar halsofarliga.
• Arbetsrummet maste vara större an 30m^3 och det maste finnas tillräckligt stort luftutbyte under sprutning och torkning.
• Spruta inte i motvind. Bestämmelser frän den lokala polismyndigheten maste alltid beaktas när brännbara resp. farlga ämn sprutas.
• Använd inte PVC-tryckslangen für att bearbeta medier som lacknafta, butanol och metylklorid. Dessa medier Förstörtryckslangen.
• Arbetsområdet måste vara avskilt fran kompressorn sa att den inte kan komma i direkt kontakt med arbetsmediet.

Drift av tryckbehällare

Den som anvander en tryckbehallare maste halla den i gott skick, anvanda den pa ett korrekt satt, overvaka, utan fordrojning genomfora nodvandiga reparationer och underhallsarbeten och vidta de sikkerhetsatgarder som kravs after omstandigheterna.
- Tillsynsmyndigheter kan i enstaka fall hjälpa till att ordna nödvändiga overvakningsåtgärder.
- En tryckbehällare fär inte användas om den uppvisar fel som kan leda till att användaren eller tredje part utsäts for fara.
- Kontrolera alltid innan tryckbehällaren börjar användas om den ar rostig eller skadad. Kompressorn fär inte användas med en skadad eller rostig tryckbehällare. Om det forekomm er skador, kontakta kundserviceverkstaden.

Förvara sakerhetsanvisningen på att sakert satt.

Kvarstaende risker

Maskinen har tillverkats enigt senaste tekniska rön och gällande sakerhetstekniska regler. Trotsetta kan det uppsta vissa restrisker vid arbetet.

Hälfsofara på grund av ström vid användning av iced korrekta elanslutningsledningar.
- Trots alla vidtagna Åtgårder kan det finnas restrisker som inte ar uppenbara.
- Restrisker kan minimeras genom att sakerhetsanvisningar och andamalsenlig anvandning liksombruksanvisningen beaktas i sin helhet.

• Undvik att starta maskinenutanavsikt: startknappenfarinte varaintryckt nar du satterinkontakten ieluttaget.Anvanddetverktyg somrekommenderas iden har instruktionsmanualen.Da far du en maskin som ger maximal effekt.
• Hall händerna borta frán arbetsområdet Near maskinen ar i drift.

6. Tekniska specifikationer

Natanslutting 230V / 50Hz

Motoreffekt 1800 W

Driftlage S1

Kompressorvarvatal 2850 min

Tryckbehallarvolym 50 I

Arbetstryck ca. 10 bar

Teo. Sugkraft ca 257 l/min

Teo. Uteffekt ca 193 l/min

Skyddstyp IPX2

Apparatens vikt ca 34 kg

Olja ca 0,3 I

Max. uppställningshöjd (ö.h.) 1000 m

Med forbehall for tekniska andringar!

Typvardenbuller

Bulleremissionsvärdena fastställdes i enlighem med EN ISO 3744.

Använd hörselskydd.

Buller kan orsaka horselskador.

Varning: Buller kan ha allvarlig inverkan pa din hälsa. Om maskinens buller overstiger 85 dB, bör du använda ett passande horselskydd.

Ljudeffektniva LwA 97 dB

Ljudtrycksniva L 74,2 dB

Osakerhet KwA/pA 2,37 dB

7. Uppackning

• Öppna Förpackningen och ta ut Produkten fändigt.

• Ta bort forpackningsmaterial, forpacknings-/ och transportsakringar (om det finns).

• Kontrollera att leveransomfänget ar fullständigt.
• Kontrolleraprodukten och tillbehör für transportskador. Vid reklamationer mäste transportören genast meddelas. Senare reklamationer kan inte behandelas.
• Om mögligt, fürvara Förpackningen fram till utgangen av garantiperioden.
• Bekanta dig medprodukten innan bruk med hjälp av instruktionsmanualen.
• Använd bara originaldar till tillbehören och till slit-och reservdelarna. Reservdilar hitter du hos din fackhandlare.
• Ange vara articelnummer och produkttyp samt tillverkningsar vid beställninger.

WARNING!

Produkt och forpackningsmaterial ar inga leksaker! Barn far inte leka med plastpäsar, folie och smädelar! Risk für kväning aller andra skador!

8. Färe idrifttagning

• Innan maskinen ansluts mäste du kontrollera att uppgifterna på typskylten overensstämmer med de som gäller for elnatet.
• Ta bort transportpluggen (14) före Första driftsattningeren och fyll kompressorpumphuset med olja enligt beskrivningen under punkt 8.3.
• Kontrollera maskinen for transportskador. Rapportera eventuella skador omedelbart till transportföretaget som levererade kompressorn.
• Kompressorn maste installereras i narheten av verktyget som anvander tryckluft.
• Länga luftledninger och länge matarledninger (förlängningskablar)ör undvikas.
• Se till att insugluften ar torr och dammfri.
• Installera inte kompressorn i ett fuktigt rum aller i ett vātrum.
• Kompressorn fãr endast anvandas pa en lamplig plats (val ventilerad, omgivningstemperatur +5 °C till 40 °C). Rummet maste vara fritt frän damm, syror, angior, explosiva aller brandfarliga gaser.
• Kompressorn ar avsedd for använding i torra utrymmen. I områden där arbete med sprayvatten sker ar använding inte tillaten.
• Kompressorpumpens oljenivá masta kontrolleras före idrifttagning.

• Kompressorn fār endast användas utomhus tillfälligt och dā i torra miljöer.

• Kompressorn maste alltid hallas torr och far inte bil kvar utomhus after arbetet.

9. Montering och manövrering

Obs!

Montera klart apparaten före idrifttagning!

9.1 Montera hjulen (bild 4)

1. Fäst hjulen (12) genom att Först Föra en bricka med hjulbulten genom hjulet. Lagg sedan en bricka och en sexkantmutter på hjulets insida. Dra nu Åt muttern sá mycket for hand att hjulet fortfarande går att vrida.
2. Skjut hjulenheten genom fästet under tanken.
3. Fäst hjulet med en bricka, en lásbricka och en mut ter och dra át ordentlich.
4. Upprepadetfordetandrahjulet.

9.2 Montera gummifotterna (bild 5)

Fäst gummifötterna i fästet under på framsidan av tanken. Använd på medlevererade skruvar, brickor och muttrar.

9.3 Olja (bild 2)

Varning: Kontrollera ovillkorligen oljeniv'an före Första användning!

Drift utan olja leder till irreparabla skador pa apparaten och att garantin upphor att galla.

1. Ta bort oljepäfyllningsskruven (14) av plast upptill pa kompressorkapslingens vevhus.
2. Fyll pa olja i vevhuset tills oljenivan star vid mitten den roda cirkeln pa synglaset (16).
3. Placera dennya oljepafyllningssskruven som ingar i leveransomfanget (14) och dra at den ordentigt.

9.4 Luftfilter (bild 6)

Varning: Luftfiltret maste monteras fore den forsta användingen. Drift utan luftfilter skadar kompressorn och ogiltigforklarar garantin.

Luftfiltret (15) skruvas in och dras at pa cylinderns hoga sida.

9.5 Natanslutning

• Kompressorn ar utrustad med en nätledning med jordat uttag. Den kan nar som helst anslutas till ett eluttag 230V 50Hz , som skyddas av en sakring pa 16 A.
• Kontrollera fore idrifttagningen att natspenninger motsvarar driftspanninger och maskinstyrkan som anges pa markskylten.

Langa matarledninger liksom forlangninger, kabeltrummer osv. orsakar spanningsfall och kan forhindra motorn fran att starta.
- Vid laga temperaturer under +5^ finns det risk for att motorn inte startup till foljd av troghet.

9.6 Till-/Frän-brytare (bild 7)

• For att starta kompressorn skjuts strömbrytaren (3) uppåt. För att stänga av kompressorn trycker man ner strömbrytaren.

9.7 Tryckinställning: (Bild 8)

Tryckregulatorn (5) anvands for att stalla in trycket pa manometern (7).
- Det installda trycket kan lásas av pá snabbkopplingen (6).
- På manometern (4) lases tanktrycket av.

9.8 Installng tryckbrytare (bild 1)

Tryckbrytaren (2) har ställts in i fabriken. Inkopplingstryck ca 8 bar Avstängningstryck ca 10 bar

9.9 Termoskyddsbrytare

Termoskyddsbrytaren ar monterad i apparaten. Gó rāhār om termoskyddsbrytaren loser ut:

Dra ur nätstickkontakten.
Vanta cirka 2 till 3 minute.
- Stick in apparaten ingen.
- Upprepa forloppet om apparaten inte startar.
- Om apparaten fortfarande inte startar stanger du av den på Till-Fran-brytaren (16) och slår sedan på den igen.
- Om du har utfort alla de ovan angivna stegen och apparaten trots detta inte fungerar sa kontaktar du yär service.

10. Elektrisk anslutning

Den installerade elmotorn ar ansluten sa att den ar redo for drift. Anslutningen motvarsar gallande VDE- och DIN-bestammelser. Kundens natansluting liksom den anecd frolängningskabeln maste motsvara dessa foreskrifter.

Vid arbeten med sprut- och sprejutrustninger somt vid tillfällig användning utomhus måste apparaten anslutas over en jordfelsbrytare med en utlösningsström på 30 mA eller lagre.

Trasig elanslutningsssladd

På elektriska anslutningsledninger uppstaret det ofta isolationssskador.

Orsaker till detta kan vara:

Tryckställen när anslutningsledninger fös genom fönster- eller dörroppninger.
- Knackställen genom felaktig fastsättning eller styrning av anslutningsledningen.
- Snittställen genom att anslutningsledningen körts über.
Isolationsskador genom ryck ur vagguttaget.
- sprickor genom isolationens áldring.

Sádana skadade elanslutningsledninger fár inte anvandas och ár på grund av isolationsskadorna livsfarlga. Kontrollera regelbundet om de elektriska anslutningsledningarna ár skadade. Kontrollera att anslutningssladden inte ár ansluten till elnätet vid kontrollen.

Elektriska anslutningsledninger maste motsvara tilllampliga VDE- och DIN-bestammelser. Anvand endast anslutningsssladdar med sama markning.

Enligt foreskrift ske typbeteckningen vara tryckt pa anslutningskabeln.

Växelströmsmotor:

Natspänningen maste vara 230 V~.
- Förlangningsledninger upp till 25 m langd maste haett tvarsnitt pa 1,5 kvadratmillimeter.

Ansluttingar och reparationer av elektrisk utrustning fár endast utforas av behöriga elektriker.

Uppge foljande information om du har fragor:

• Motors strömtyp
• Märskyltens uppgifter
• Motoruppgifter på typskylten

11. Rengöring, underhäll och lagring

Obs!

Dra alltid ut nätstickkontakten innan rengörings- och unterhällsarbeten utförs! Skaderisk till följd av elektrisk stöt!

Obs!

Vänta tills apparaten har svalnat welt! Risk für brännskador!

Obs!

Gör maskinen trycklös innan rengörings- och underhällsarbeten utförs! Skaderisk!

Obs!

Dra ut nätstickkontakten fore alla rengöringsarbeten.

11.1 Rengöring

• Se till att maskinen ar s Fri fremd damm och smuts som mojligt. Torka av maskinen med en ren trasa, ell er blas ren den med tryckluft med lagt tryck.
• Vi rekommenderar att apparaten rengörds direkt after varje användning.
• Rengör maskinen regelbundet med en fuktig trasa och lite sapa. Använd inga rengörings-ller Lossningsmedel. De skulle kunna angripa enchetens plastdelar. Se till att det inte Träger in vatten i maskinen.
• Slang och sprutverktyg mäste sepereras frän kompressorn före rengöring. Kompressorn fär inte ren-göras med vatten, Lösningsmedel eller liknande.

11.2 Underhäll av tryckbehällaren (bild 1) Obs!

Tappa av kondensvattnet after varje använding genom att öppna avtappningsskruven (10) for att getryckbehällaren (11) lang halbarhet. Slapp Först ut tanktrycket (s. 10.7.1).

Avtappningsskruven öppnas genom att den vrids moturs (sett frän kompressorundersidan mot skruven), sä att kondensvattnet kan rimna ut helt ur tryckbehällaren. Stäng avtappningsskruven after det (vrid medurs).

Kontrollera alltid innan tryckbehällaren börjar anecdas om den ar rostig eller skadad.

Kompressorn fär inte användas med en skadad eller rostig tryckbehällare. Om det forekomm er skador, kontakta kundserviceverkstaden.

Obs!

Tryckbehällarens kondensvatten innehäller oljerester. Avfallshantera kondensvattnet miljörktigt genom att lamna in till en forändamålet avsedd uppsamlingsplats.

11.3 Sakerhetsventil (bild 11)

Sakerhetsventilen (8) ar installd pa det hogsta tillatna trycket for tryckbehallaren. Det ar inte tillatet att justera sakerhetsventilen erler ta bort kopplingslaset (8.2) mellan avtappningsmuttern (8.1) och dess lock (8.3).

For att sakerhetsventilen ska fungera andamalsenligt maste den vridas var 30:e driftimme, minst 3 ganger per ar. Vrid den perforerade avtappningsmuttern (8.1) moturs for att oppna och dra sedan ventilspindeln utat for hand, over den perforerade avtappningsmuttern (8.1), for att oppna sakerhetsventilens utlopp. Ventilen slapper ut luften horbart. Satt sedan fast avtappningsmuttern medurs igen.

11.4 Kontrollera regelbundet oljenivan (bild 2)

Ställ kompressorn på en jämn och slät yta.

Oljenivan ske befinna sig mellan oljesynglases (16) MAX och MIN.

Oljbyte: Rekommenderad olja: SAE 30 (viskositet 30)
eller L-DAB 100 over 10^

SAE 10 (viskositet 10) aller L-DAB 68 under 10^

Första pafyllingen maste bytas ut after 10 driftimmar, after det ske oljan tappas av var 50:e driftimme och ny fyllas pa.

11.5 Oljbyte (fig. 1-3)

Stäng alltid av motorn och dra ut natstickkontakten ur uttaget. Ta bort oljeforslutningspluggen (14). After att eventuellt lufttryck har læsts av kan oljeavtappningsskruven (9) skruvas loss fran kompressorpumpen (18). For att oljan inte sca kunna rinna ut okontrollerat skam man halla en liters platränna under och fanga upp oljan i en behällare.

Om oljan inte rinner ut welt rekommenderar vi att kompressorn lutas nagot. När oljan har runnit ut sätter man tillbaka oljeavtappningsskruven (9) igen.

Forbrukad olja kasseras i en avfallschanteringsstation som tar emot forbrukad olja.

For att fylla pa ratt mangd olja maste kompressorn sta pa en plan yta. Fyll pa dennya oljan genom oljepafyllningsoppningen (17) tills oljenivan har natt maximal pafyllningsmangd. Den markeras med den roda punkten pa oljesynglaset (12) (bild 2). Overskrid inte den maximala pafyllningsmangden. Overflyning kan leda till att maskinen skadas. Satt tillbaka oljeforslutningsproppen (14) i oljepafyllningsoppningen (17).

11.6 Rengora Luftfiltret (bild 6, 10)

Insugningsfiltret forhindrar att damm och smuts sugs in. Detta filter maste rengoras minst var 300:e drifttimme. Ett tiltappt insugningsfilter forsamrar kompressors prestanda avsevart.

Ta bort insugningsfiltret genom att öppna skruven (D). Ta bort plastloket (A) frän huset (B) och rengör filtre (C). Knacka försiktigt ur luftfiltret, filterloket och filterhuset. Dessa komponenter maste sedan blasas ut med tryckluft (ca 3 bar) och)därefter monteras i omvänd ordning.

11.7 Forvaring

Obs!

Dra ut nätstickkontakten, avlufta maskinen och alla anslutna trycklufts-universalverktyg. Stäng av kompressorn sa att den inte kan tas i drift av obehöriga.

Obs!

Kompressorn fär endast forvaras i en torr omgiv- ning,oatkomlig for obehöriga.Luta den inte,for- vara den staende! Olja kan pinna ut!

11.7.1 Slappa ut overtrycket

Slapp ut overtrycket i kompressorn genom att stanga av kompressorn och anvanda upp tryckluften som finns i tryckbehällaren, t.ex. med en tryckluftsverktyg pa tomgang erer med en utblasningspistol.

11.8 Serviceinformation

Tänk på attprodukten foljande delar slits naturigt aller under bruk, aller att foljande delar används som forbrukningsmaterial.

Slitdelar*: Rem, koppling

• Ingár inte obligatoriskt i leveransomfänget!

Du kan fã reservdar och tillbehör frän vart servicecenter. For att gora detta, skanna QR-koden pa forsta-sidan.

12. Avfallshantering och atervinning

Anvisningar beträffande Förpackningen

Förpackningsmaterialen kan atervinnas. Avfallschantera forpackninger miljövanligt.

Anvisningar betraffande den tyska lagen om distribution, Återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjanta elektriska och elektroniska apparater ske inte kastas i hushallssopornautan lamnas till separat insamling respektive avfallsshantering!

• Uttjanta vanlga och uppladdningsbara batterier, som inte ar fast monterade i den uttjanta apparaten, maste tas ututan skador fore overlammingen! Batteriers avfallshantering regleras i batterilagstiftningen.
• Innehavare respektive användare av elektriska och elektroniska apparater ar enligt lagstiftning forpliktade till äterlamming after apparaternas användning.
• Slutanvändaren ansvarar själv für raderingen av de egna personuppgifterna på den uttjänta apparat som sca avfallschanteras!
• Symbolen med den overkryssade soptunnan betyder att uttjenta elektriska och elektroniska apparater inte fär kastas i hushällssoporna.

• Uttjanta elektriska och elektroniska apparater kan lamnas avgiftsfritt på foljande stallen:

• Offentliga avfallschanterings- respektive samlingsstallen (t.ex. kommunala atervinningsenheter).

• Inköpsstellen für elektriska apparater (stationäre och online), om handlare ar skyldiga att ta emot aller frivilligt erbjuder detta.
• Man kan kostnadsfritt lamna upp till tre uttjanta elektriska apparater per apparattyp, med en kantlangd pa maximal 25 centimeter, hos tillverkaren utan att forst kappa en ny apparat av donne, ellern lamna dem till ett annat auktoriserat smlingsstalle pa narmare hal.

• Kontakta respektive kundservice for information om tillverkarnas och distributörernas övriga, komplettterande villkor for Återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till att privat hushall kan donne ordna med avgiftsfri hamtning av den uttjanta elektriska apparaten, after forfragan fran slutanvandaren. Kontakta tillverkarens kundservice angaende detta.

• Dessa uppgifter gäller endast for apparater som installeras och säljs i länderna i den Europeiska unión och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanfor Europeiska unionen kan avvikande bestammelser gälla for avfallshantering av uttjänta elektriska och elektroniska apparater.

Kommun-ller stadsforvaltningen kan ge information om hur uttjanta apparater kasseras.

Bransle och oljor

• Bransletanken och behällaren med motoroljama tömmas innan apparaten avfallshanteras!
• Bränsle och motorolja ska inte kastas i hushållssopornau utan lämnas till separat insamling respektive avfallsshantering!
• Tomma olje- och branslebehällare mäste avfalls hanteras miljövänligt.

13. Felsökning

Störning Möjliga orsaker Åtgård
Motorn startar inte,går for sakta eller blirextrem het.	Strömfel eller nätspänningfør låg.	Kontrollera nätspänningen.
	Strömkabeln for lång eller for tunn. Skaffa	ny kabel frän er leverantör.
	Felaktig tryckvakt.	Låt leverantören reparera eller byta den.
	Felaktig motor.
	Huvudkompressorn går for trogt eller harfastnat.	Låt leverantören reparera eller bytadefekta detaljer.
Huvudkompressorngår for trogt eller harfastnat.	Rörliga delar ar skadade av värme pågrund av otillräcklig smörjning.	Låt leverantören kontrollera eller bytavevaxel, lager, forbindelsestänger,kolvringar, osv.
	Rörliga delar skadade eller blockerade avfrämnde foremål.
Vibration aller onormalt ljud.	Lösa delar.	Låt leverantören kontrollera och repareravid behov.
	Främande färemål i kompressorn.
	Kolvstång med ventiläte. Låt leverantörenforstora tätningsringen.
	Rörliga delar for varma. Låt leverantören reparera eryber byta den.
Ottillräckligt tryckeller minskandeutloppskapacitet.	Motorn går for sakta.	Låt leverantören kontrollera och repareravid behov.
	Smutsiga luftfilterpatroner. Rengör filterpatroner eryber byt ut dem.
	Läckage i sächerhetsventilen.	Låt leverantören kontrollera och repareravid behov.
	Läckage i röret.
	Skadad tätning.
	Skadad ell er kolbelaggning på ventilätet.
	Skadad kolving erller cylindert.
För hög oljeförbrukning.	Oljeytan for hög. Häll oljeytan på rätt nivå.
	Hålet i oljepåfyllnadsproppen (14)blockerat.	Kontrollera och rengör.
	Kolvring och/eller cylinder sliten erller skabad.	Låt leverantören kontrollera och repareravid behov.

Forklaring av symbolene på apparatet

Det oppstär ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Med denna maskin foljer en 24 manaders garanti. Garantin tacker endast material- och konstruktionsfel. Defekta delar ersaats utan omkostningar, men kunden star for installationen. Vargaranti tacker endast orginal-delar. Ansprak pa garanti oreligger inte for: garantin tacker ej, transportskador, skador orsakade av felaktig behandling och da skotselforeskrifter inte beaktats. Vidare kan garantikrav endast stallas for maskiner som inte har reparerats av tredj part.

Takuu FI
