РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HC51 SCHEPPACH

КомпресорПревод на оригиналното ръководство за експлоатация

Обяснение на символите върху уреда Предупреждение - За да сведете до минимум руска от нараняване, прочетете ръководството за експлоатация. Носете защита за слуха. Въздействието на шум може да причини загуба на слуха. Носете предпазна маска за прах. При обработката на дървесината може да се стигне до образуване на вреден прах. Не трябва да се обработва съдържащ азбест материал! Носете защитни очила. Възникващите по време на работа искри или излитащите от уреда трески, стърготини и прахове могат да причинят загуба на зрението. Предупреждение за горещи повърхности. Предупреждение за електрическо напрежение Предупреждение! Този уред е оборудван с автоматично управление на включване. Дръжте външните лица далече от работната зона на уреда! Не излагайте машината на дъжд. Уредът трябва да се разполага, съхранява и експлоатира само при сухи условия на околната среда. Данни за нивото на звукова мощност в dB m Внимание! В настоящото ръководство за обслужване с този знак сме обозначили местата, които засягат Вашата безопасност. Внимание! Преди първоначално пускане в експлоатация проверете нивото на маслото и сменете тапата на маслото! Продуктът отговаря на приложимите европейски директиви.www.scheppach.com

11. Почистване, поддръжка и съхранение ......................................................... 261

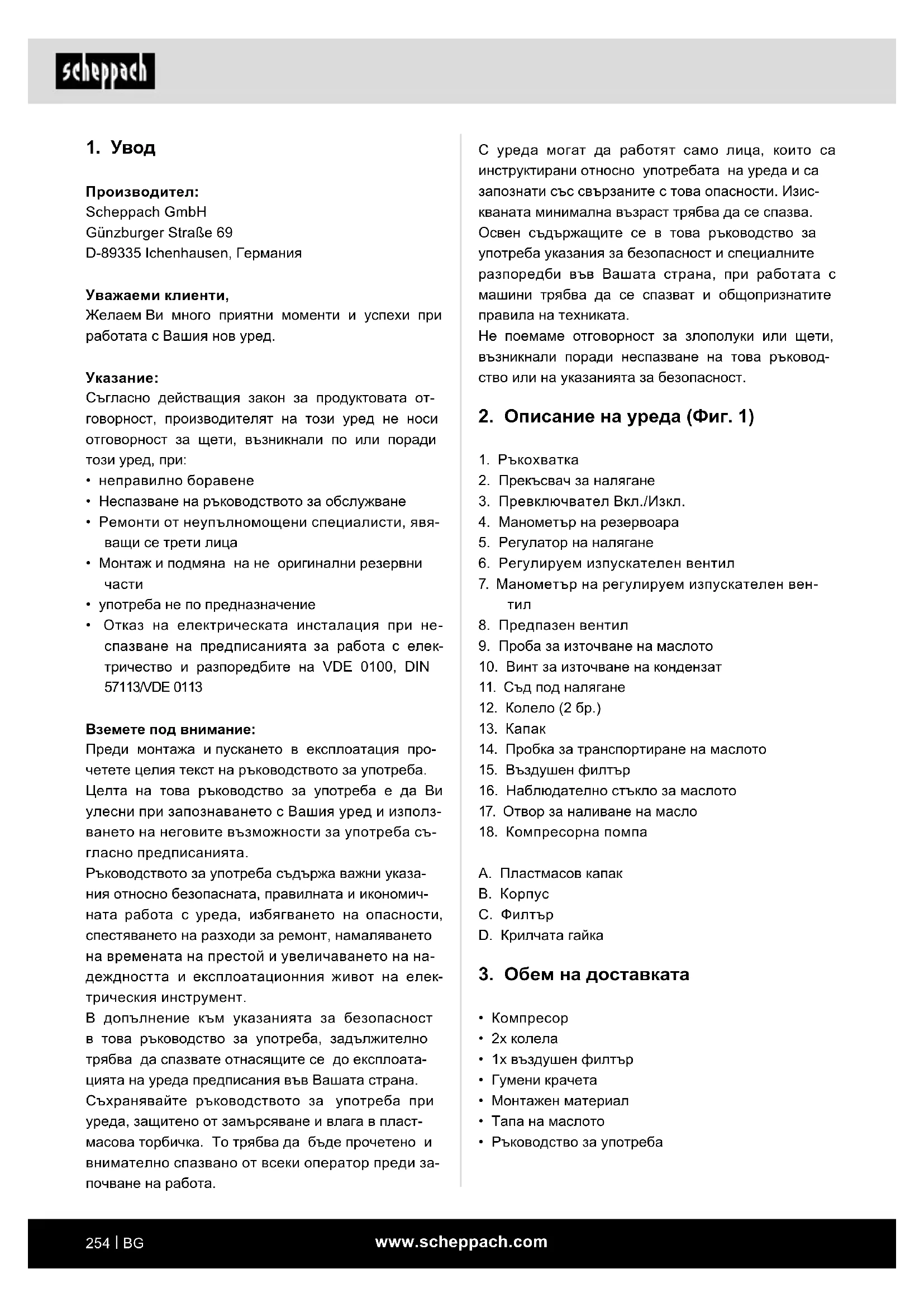

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности. Изис- кваната минимална възраст трябва да се спазва. Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката. Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръковод- ство или на указанията за безопасност.

2. Прекъсвач за налягане

3. Превключвател Вкл./Изкл.

4. Манометър на резервоара

5. Регулатор на налягане

6. Регулируем изпускателен вентил

7. Манометър на регулируем изпускателен вен-

9. Проба за източване на маслото

10. Винт за източване на кондензат

11. Съд под налягане

14. Пробка за транспортиране на маслото

16. Наблюдателно стъкло за маслото

17. Отвор за наливане на масло

18. Компресорна помпа

A. Пластмасов капак B. Корпус C. Филтър D. Крилчата гайка

3. Обем на доставката

• Ръководство за употреба

Съгласно действащия закон за продуктовата от- говорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• Неспазване на ръководството за обслужване

• Ремонти от неупълномощени специалисти, явя- ващи се трети лица

• Отказ на електрическата инсталация при не- спазване на предписанията за работа с елек- тричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113 Вземете под внимание: Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба. Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използ- ването на неговите възможности за употреба съ- гласно предписанията. Ръководството за употреба съдържа важни указа- ния относно безопасната, правилната и икономич- ната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на на- деждността и експлоатационния живот на елек- трическия инструмент. В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата- цията на уреда предписания във Вашата страна. Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пласт- масова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди за- почване на работа.www.scheppach.com

- Не използвайте електрически инструменти на места, на които съществува опасност от пожар или експлозия.

3. Пазете се от токов удар

- Избягвайте докосване на тялото до заземени части (напр. тръби, радиатори, електрически печки, хладилници).

4. Дръжте деца далеч!

- Не позволявайте на други лица да докосват инструмента и кабела, дръжте ги далеч от Ва- шата работна зона.

5. Съхранявайте неизползвани електрически ин-

струменти на сигурно място - Неизползваните електрически инструменти трябва да се оставят на сухо, високо или за- ключено място, извън обсега на деца.

- Ще работите по-добре и по-сигурно в посоче- ния диапазон на работни характеристики.

7. Носете подходящо облекло

- Не носете широки дрехи или бижута, те биха могли да бъдат захванати от движещи се час-

- При работа на открито се препоръчва използ- ването на гумени ръкавици и обувки, които не се хлъзгат. - При дълги коси носете мрежа за коса.

8. Не използвайте кабела за цели, за които той

не е предназначен - Не използвайте кабела, за да издърпвате щепсела от контакта. Пазете кабела от горе- щина, масло и остри ръбове.

9. Поддържайте грижливо Вашите инструменти

- Поддържайте Вашия компресор чист, за да работите добре и сигурно. - Следвайте предписанията за поддръжка. - Проверявайте редовно съединителния про- водник на електрическия инструмент и при повреда възлагайте подмяната му на признат специалист. - Проверявайте удължаващите кабели редов- но и ги сменяйте, ако са повредени.

10. Изваждайте щепсела от контакта

- Когато електрическият инструмент не се из- ползва, преди поддръжка и при смяна на ин- струменти, като напр. режещ диск, свредло,

11. Избягвайте неволно стартиране

- Уверявайте се, че превключвателят е изклю- чен при вкарване на щепсела в контакта.

4. Употреба по предназначение

Компресорът служи за създаване на сгъстен въз- дух за работещи със сгъстен въздух инструменти, които могат да бъдат задвижвани с количество на въздуха до ок. 193 l/min. (напр. приспособление за помпане на гуми, пистолет за продухване и писто- лет за боядисване). Компресорът трябва да се експлоатира само в сухи и добре проветриви помещения. Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся- какъв вид произтичащи от това щети или нараня- вания отговорност носи потребителят/операторът, а не производителят. Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, про- фесионална или промишлена употреба. Не поема- ме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.

5. Указания за безопасност

m Внимание! При употреба на електрически ин- струменти трябва да се съблюдават следните ос- новни предпазни мерки срещу опасност от токов удар, нараняване и пожар. Прочетете всички тези указания, преди да използвате този електрически инструмент, и съхранявайте добре указанията за безопасност. Безопасна работа

1. Поддържайте Вашето работно място подре-

- Безпорядъкът на работното място може да доведе до злополуки.

2. Съблюдавайте влиянията на околната среда

- Не излагайте електрически инструменти на

- Не използвайте електрически инструменти във влажна или мокра среда. Опасност от токов удар! - Осигурявайте добро осветление на работно- то място.www.scheppach.com

- За Вашата собствена безопасност използ- вайте само принадлежности и допълнителни уреди, които са посочени в ръководството за обслужване или са препоръчани или посо- чени от производителя. Употребата на раз- лични от препоръчаните в ръководството за обслужване или в каталога приставки или принадлежности може да представлява опас- ност от нараняване за Вас.

- При използване на компресора носете защи- та за слуха.

18. Смяна на свързващия проводник

- Ако свързващият проводник се повреди, то той трябва да бъде сменен от производителя или от електротехник, за да се избегнат опас- ности. Опасност от токови удари.

- Проверявайте налягането на гумите непо- средствено след помпането чрез подходящ манометър, напр. на бензиностанция.

20. Подвижни компресори при работа на строи-

телни площадки - Следете за това, всички маркучи и арматури да са подходящи за максимално допустимото работно налягане на компресора.

21. Място на поставяне

- Поставяйте компресора само върху равна по-

22. При налягания над 7 bar се препоръчва

захранващите маркучи да бъдат снабдени с предпазен кабел, напр. с телено въже.

23. Избягвайте силни натоварвания в системата

от тръбопроводи, като използвате гъвкави шлангови съединители, за да избегнете места на огъване.

24. Уверете се, че устройствата за охлаждане на

маслото се поддържат чисти, а защитните ус- тройства са изправни.

25. Опасност от изгаряне от горещото масло

- Носете подходящи предпазни ръкавици. - Никога не работете с компресора в близост до открити пламъци. - Внимавайте да не разлеете масло.

26. При ниски температури под 0 °C пускът на дви-

три или повредата на клапаните водят до не- достатъчно смазване.

12. Използвайте удължителен кабел за употреба

- На открито използвайте само допустими за това и съответно обозначени удължителни

- Използвайте макара с кабел само в размота- но състояние.

13. Винаги бъдете внимателни

- Внимавайте за това, което правите. Подхож- дайте разумно към работата. Не използвайте електрическия инструмент, когато не сте кон- центрирани.

14. Проверявайте електрическия инструмент за

евентуални повреди - Преди следваща употреба на електрическия инструмент трябва внимателно да се прове- рява изрядното и правилно функциониране на предпазните устройства или на леко по- вредените части. - Проверявайте дали движещите се части функционират изрядно и не заяждат, или дали няма повредени части. Всички части трябва да са монтирани правилно и да отго- варят на всички условия, за да се гарантира изрядната работа на електрическия инстру-

- Повредени предпазни устройства и части трябва да бъдат ремонтирани или подменени съгласно изискванията от признат специали- зиран сервиз, освен ако не е посочено друго в ръководството за употреба. - Повредени превключватели трябва да се подменят от сервиз за техническо обслужва-

- Не използвайте дефектни или повредени свързващи проводници. - Не използвайте електрически инструменти, чийто превключвател не може да се включва или изключва.

15. Възлагайте ремонта на Вашия електрически

инструмент на електротехник - Този електрически инструмент отговаря на приложимите норми за безопасност. Ремонти могат да се извършват само от електротех- ник при използване на оригинални резервни части; в противен случай могат да възникнат злополуки за потребителя.www.scheppach.com

• Никога не разпръсквайте с приставката за раз- пръскване (напр. боядисване чрез пръскане) по посока на компресора. Влагата може да доведе до електрически опасности!

• Не обработвайте лакове или разтворители с точка на запалване под 55° C. Опасност от екс-

• Не загрявайте лакове и разтворители. Опасност от експлозия!

• Ако се обработват вредни за здравето течно- сти, необходими са филтриращи уреди (маски за лице) за защита. Съблюдавайте също и да- дените чрез мерки за безопасност указания от производителите на такива вещества.

• Следва да се съблюдават поставените върху опаковките на обработваните материали указа- ния и маркировките на разпоредбата за опасни- те вещества. Евентуално трябва да се вземат допълнителни предпазни мерки, по-специално носене на подходящо облекло и маски.

• По време на процеса на пръскане и в работно- то помещение не бива да се пуши. Опасност от експлозия! Също и изпаренията на боите са лес- но запалими.

• Не бива да има, съотв. да се използват огнища, открит пламък или създаващи искри машини.

• Не съхранявайте и не употребявайте храни и напитки в работното помещение. Изпаренията на боите са вредни за здравето.

• Работното помещение трябва да е по-голямо от 30 m³ и трябва да е осигурена достатъчна цирку- лация на въздуха при пръскането и изсъхването.

• Не пръскайте срещу вятъра. По правило при разпръскване на запалими, съотв. опасни мате- риали съблюдавайте разпоредбите на местните полицейски органи.

• Работната зона трябва да бъде отделена от компресора, така че да не може да влиза в пряк контакт с работния флуид. Експлоатация на съдове под налягане

• Който експлоатира съд под налягане, трябва да го поддържа в изрядно състояние, да го кон- тролира, да извършва необходимите работи по поддръжка и ремонт незабавно и да изпълня- ва условията съгласно необходимите мерки за безопасност. m ПРЕДУПРЕЖДЕНИЕ! По време на експлоата- ция този електрически инструмент създава елек- тромагнитно поле. При определени условия това поле може да наруши функционирането на актив- ни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицин- ски импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван. ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ЗА БЕЗОПАС-

Съблюдавайте ръководствата за експлоата- ция на съответните пневматични инструменти/ пневматични приставки! Трябва да се спазват и следните общи указания: Указания за безопасност при работа със сгъс- тен въздух и пистолети за въздух

• Уверете се, че има достатъчно разстояние до продукт, но най-малко 2,50 m и по време на ра- бота дръжте пневматичните инструменти/пнев- матичните приставки далеч от компресора.

• Компресорната помпа и тръбопроводите дости- гат високи температури при експлоатация. До- косването им води до изгаряния.

• Засмукваният от компресора въздух трябва да се пази чист от примеси, които могат да доведат до пожари или експлозии.

• При освобождаване на съединението на марку- ча дръжте съединителния елемент на маркуча здраво с ръка. Така избягвате наранявания по- ради отскачащия назад маркуч.

• При работа с пневматичния пистолет носете защитни очила и респираторна маска. Прахът е вреден за здравето! Поради чужди тела и из- духани части лесно могат да бъдат причинени наранявания.

• Не насочвайте пистолета за въздух към хора и не почиствайте дрехи върху тялото. Опасност от нараняване! Указания за безопасност при използване на приставка за пръскане и разпръскване (напр. боядисване чрез пръскане):

• При пълнене дръжте приставката за разпръс- кване далеч от компресора, за да избегнете кон- такт на течността с компресора.www.scheppach.com

Тео. Изходна мощност ок. 193 l/min Тип защита IPX2 Тегло на уреда ок. 34 kg Масло ок. 0,3 l Макс. надморска височина

1000 m Запазва се правото на технически промени! Характеристики на шума Стойностите на шумовите емисии са определени съгласно EN ISO 3744. Носете защита за слуха. Въздействието на шум може да причини загуба на

m Предупреждение: Шумът може да окаже сери- озни въздействия върху Вашето здраве. Ако шу- мът на машините превишава 85 dB, моля носете подходяща защита за слуха. Ниво на звукова мощност L

• Отворете опаковката и внимателно извадете

• Отстранете опаковъчния материал, както и опа- ковъчните и транспортните осигуровки (ако има

• Проверете дали обемът на доставката е пълен.

• Проверете продукта и принадлежностите за повреди от транспортирането. При рекламации доставчикът трябва да бъде уведомен незабав- но. По-късни рекламации не се признават.

• По възможност запазете опаковката до изтича- не на гаранционния срок.

• Преди употреба се запознайте с продукта по- средством ръководството за употреба.

• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.

• Надзорните органи могат в отделни случаи да изискат контролни мерки.

• Съд под налягане не бива да се експлоатира, ако показва дефект, чрез който се застрашават работещите или трети лица.

• Преди всяка експлоатация проверявайте съда под налягане за ръжда и повреди. Компресорът не бива да се експлоатира с повреден или ръж- дясал съд под налягане. Ако установите повре- ди, моля обърнете се към сервизна работилни-

Съхранявайте добре тези указания за безопас-

Остатъчни рискове Машината е конструирана съгласно нивото на раз- витие на техниката и признатите правила на техни- ка на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при из- ползване на неправилни електрически свързва- щи проводници.

• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни

• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани глави „Указания за безопас- ност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.

• Предотвратявайте случайни включвания на ма- шината: при поставяне на щепсела в контакта пусковият бутон не бива да е натиснат. Използ- вайте инструмента, препоръчан в това ръко- водство за употреба. Така постигате оптимална производителност на Вашата машина.

• Дръжте ръцете си далеч от работната зона, ко- гато машината работи.

Присъединяване към мрежата 230V / 50 Hz Мощност на двигателя 1800 W Режим на работа S1 Обороти на компресора 2850 min

Обем на съда под налягане 50 l Работно налягане ок. 10 bar Тео. Мощност на всмукване ок. 257 l/minwww.scheppach.com

1. За да закрепите колелата (12), първо вкарай-

те болта на колелото с шайба през колелото. След това добавете шайба и шестостенна гайка от вътрешната страна на колелото. Сега завийте гайката на ръка толкова, че колелото все още да може да се върти.

2. Вкарайте възела на колелото през планката

3. Закрепете го с шайба, осигурителна шайба и

гайка и я затегнете здраво.

4. Повторете тази операция за второто колело.

9.2 Монтаж на гумените крачета (Фиг. 5)

Закрепете гумените крачета към планката под предната страна на резервоара, като използвате доставените винтове, шайби и гайки.

Предупреждение: Задължително преди първата употреба проверете нивото на маслото! Работа без масло води до непоправими повреди по уреда и прави гаранцията невалидна.

1. Отстранете пробката за пълнене на масло (14)

от пластмасата отгоре при картера на корпуса на компресора.

2. Налейте маслото в картера, докато нивото на

маслото достигне до средата на червеното кръстче на прозорчето (16).

3. Отново поставете новата пробка за пълнене

на масло, която се намира в обема на достав- ката (14) и я затегнете.

9.4 Въздушен филтър (Фиг. 6)

Предупреждение: Въздушният филтър трябва да бъде монтиран преди първата употреба. Рабо- та без въздушен филтър поврежда компресора и прави гаранцията невалидна. Въздушният филтър (15) се завинтва и затяга от дясната страна на цилиндъра.

• При поръчки посочвайте нашия номер на арти- кул, както и типа и годината на производство на

m ПРЕДУПРЕЖДЕНИЕ! Продуктът и опаковъчният материал не са иг- рачка за деца! Деца не бива да играят с пласт- масови торбички, фолио и дребни части! Съ- ществува опасност от поглъщане и задушава-

• Преди свързването се уверете, че данните вър- ху фирмената табелка съвпадат с данните на

• Преди първото пускане в експлоатация свале- те транспортния капак (14) и напълнете корпу- са на компресорната помпа, както е описано в точка 8.3.

• Проверете уреда за транспортни щети. Неза- бавно съобщете на транспортната компания, с която е бил доставен компресорът, за каквито и

• Поставянето на компресора трябва да се извър- ши в близост до консуматора.

• Дълги въздухопроводи и дълги проводници (удължаващи кабели) трябва да се избягват.

• Следете за това, засмукваният въздух да е сух

• Не поставяйте компресора във влажно или мо- кро помещение.

• Компресорът трябва да се експлоатира само в подходящи помещения (добре вентилирани, околна температура +5°C до 40°C). В помеще- нието не бива да има прахове, киселини, изпа- рения, експлозивни или запалими газове.

• Компресорът е подходящ за употреба в сухи по- мещения. В области, в които се работи с пръски вода, употребата не е допустима.

• Преди пускане в експлоатация трябва да бъде проверено нивото на маслото в компресорна-

• Компресорът може да се използва на открито само за кратко време при сухи условия на окол- ната среда.

• Компресорът трябва винаги да се поддържа сух и да не се оставя навън след работа.www.scheppach.com

10. Електрическо свързване

Монтираният електродвигател е свързан в го- товност за експлоатация. Свързването отгова- ря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, тряб- ва да отговарят на тези предписания. При работа с приставките за пръскане и разпръс- кване, както и при временно използване на откри- то, уредът задължително трябва да се свърже към защитен прекъсвач за утечен ток с ток на изключ- ване от 30 mA или по-малък. Повреден свързващ електрически проводник По свързващите електрически проводници често възникват повреди в изолацията. Причини за това могат да бъдат:

• Точки на притискане, когато свързващите про- водници са прокарани през процепи на прозор- ци или врати.

• Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.

• Места на прерязване поради прегазване на свързващия проводник.

• Повреди в изолацията поради дърпане от стен- ния контакт.

• пукнатини поради стареене на изолацията. Такива дефектни свързващи електрически про- водници не бива да се използват и поради повре- дената изолация са опасни за живота. Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа. Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници със същото обозначение. Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание. Двигател на променлив ток:

• Мрежовото напрежение трябва да е 230 V~.

• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадрат- ни милиметра.

9.5 Присъединяване към мрежата

• Компресорът е оборудван с мрежов проводник с щепсел тип Шуко. Той може да бъде свързан към всеки контакт тип Шуко 230 V~ 50 Hz, който е обезопасен с 16 A.

• Преди пускане в експлоатация внимавайте за това, мрежовото напрежение да съвпада с ра- ботното напрежение и мощността на машината върху типовата табелка.

• Дълги захранващи проводници, както и удължа- ващи проводници, макари с кабели и т.н., при- чиняват спад на напрежението и могат да поп- речат на пуска на двигателя.

• При ниски температури под +5°C пускът на дви- гателя е застрашен от трудно движение.

9.6 Превключвател за включване/изключване

• За включване на компресора превключвателят за включване/изключване (3) се изтегля нагоре. За изключване превключвателят за включване/ изключване се натиска надолу.

9.7 Настройка на налягането: (Фиг. 8)

• С регулатора на налягането (5) се настройва налягането при манометъра (7).

• Настроеното налягане може да се отвежда от бързата връзка (6).

• На манометъра (4) се отчита налягането на съ- да под налягане.

9.8 Настройка на граничния прекъсвач за на-

• Прек ъсвачът за налягане (2) е настроен фабрично. Налягане на включване ок. 8 bar Налягане на изключване ок. 10 bar

9.9 Термозащитен превключвател

Термозащитният превключвател е включен в уреда. Ако термозащитният превключвател се задейства, процедирайте по следния начин:

• Изтеглете щепсела от контакта.

• Изчакайте около две до три минути.

• Включете отново уреда.

• Повторете процеса, ако уредът не се стартира.

• Ако уредът не се стартира отново, изключете го от превключвателя за включване/изключване (16) и го включете отново.

• Ако сте изпълнили посочените по-горе стъпки и устройството въпреки това не работи, свържете се с нашия сервизен екип.www.scheppach.com

11.2 Поддръжка на съда под налягане (Фиг. 1)

m Внимание! За продължителна годност на съда под наляга- не (11) след всяка експлоатация кондензиралата вода трябва да се изпуска чрез отваряне на из- пускателната пробка (10). Преди това изпуснете налягането от съда (вж. 10.7.1). Винтът за източване се отваря чрез въртене об- ратно на часовниковата стрелка (поглед от долна- та страна на компресора към винта), за да може кондензиралата вода да изтече напълно от съда под налягане. След това отново затворете винта за източване (въртене по часовниковата стрелка). Преди всяка експлоатация проверявайте съда под налягане за ръжда и повреди. Компресорът не бива да се експлоатира с повре- ден или ръждясал съд под налягане. Ако уста- новите повреди, моля обърнете се към сервизна работилница. m Внимание! Кондензиралата вода от съда под налягане съдър- жа остатъци от масло. Изхвърляйте кондензира- лата вода съгласно изискванията за опазване на околната среда в съответен пункт.

11.3 Предпазен вентил (Фиг. 11)

Предпазният вентил (8) е настроен на максимално допустимото налягане на съда под налягане. Не е допустимо регулиране на предпазния вентил или сваляне на свързващия предпазител (8.2) между гайката за изпускане (8.1) и нейната капачка (8.3). За да функционира предпазния вентил правилно в случай на нужда, той трябва да се задейства на всеки 30 работни часа, но най-малко 3 пъти годишно. За отваряне завъртете перфорираната гайка за източване (8.1) обратно на часовниковата стрелка и след това издърпайте на ръка стеблото на клапана през перфорираната гайка за източва- не (8.1), за да отворите изхода на предпазния вен- тил. Вентилът изпуска въздуха звучно. След това отново затегнете гайката за източване по посока на стрелката.

11.4 Редовна проверка на нивото на маслото

(Фиг. 2) Поставете компресора върху равна, хоризонтална повърхност. Нивото на маслото трябва да е между MAX и MIN на наблюдателното стъкло за маслото (16). Свързвания и ремонти по електрическото оборуд- ване могат да се извършват само от електротех-

При запитвания, моля посочвайте следните

• Данни от типовата табелка на машината

• Данни от типовата табелка на двигателя

11. Почистване, поддръжка и съхра-

m Внимание! Преди всякакви работи по почистване и поддръж- ка издърпвайте мрежовия щепсел! Опасност от нараняване от токови удари! m Внимание! Изчакайте уредът да се охлади докрай! Опасност от изгаряне! m Внимание! Преди всякакви работи по почистване и поддръж- ка налягането трябва да се изпусне от уреда! Опасност от нараняване!

Преди всякакви работи по почистване изтегляйте мрежовия щепсел.

• Поддържайте уреда възможно най-чист от прах и замърсявания. Избърсвайте уреда с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.

• Препоръчваме да почиствате уреда веднага след всяка употреба.

• Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда. Внима- вайте за това, да не може да попадне вода във вътрешността на уреда.

• Преди почистване маркучът и инструментите за пръскане трябва да бъдат отделени от ком- пресора. Компресорът не бива да се почиства с вода, разтворители или подобни.www.scheppach.com

Свалете пластмасовия капак (A) от корпуса (B) и почистете филтъра (C). Изтупайте внимателно въздушния филтър, капака на филтъра и корпуса на филтъра. След това тези конструктивни еле- менти трябва да бъдат продухани със сгъстен въздух (ок. 3 bar) и отново да бъдат монтирани в обратна последователност.

m Внимание! Издърпайте мрежовия щепсел, изпуснете въз- духа от уреда и всички свързани пневматични инструменти. Изключете компресора така, че той да не може да бъде пуснат в експлоатация от неупълномощени лица. m Внимание! Съхранявайте компресора само в сухи и не- достъпни за неупълномощени лица места. Не го обръщайте, съхранявайте само изправен! Маслото може да изтече!

11.7.1 Изпускане на свръхналягането

Изпуснете налягането в компресора, като изклю- чите компресора и изразходвате все още налич- ния в съда под налягане сгъстен въздух, напр. с пневматичен инструмент на празен ход или с пис- толет за продухване.

11.8 Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износ- ване или на естествено износване, респ. следните части са необходими като консумативи. Бързоизносващи се части*: Ремък, съединение

• не за включени задължително в обема на дос-

Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

12. Изхвърляне и рециклиране

Указания за опаковката Опаковъчните материали са рециклируеми. Моля, изхвър- лете опаковката по природосъ- образен начин. Смяна на маслото: Препоръчвано масло: SAE 30 (вискозност 30) или L-DAB 100 над 10 °C SAE 10 (вискозност 10) или L-DAB 68 под 10 °C Първоначално напълненото масло трябва да бъ- де сменено след 10 часа работа; след това на все- ки 50 часа работа маслото трябва да се източва и да се напълва ново.

11.5 Смяна на маслото (Фиг. 1 - 3)

Изключете двигателя и изтеглете мрежовия щеп- сел от контакта. Отстранете тапата на маслото (14). След като се изпуснали евентуално наличния сгъстен въздух, можете да развинтите винта за из- точване на маслото (9) при компресорната помпа (18). За да не изтече маслото неконтролируемо, дръж- те малък ламаринен улей отдолу и съберете мас- лото в съд. Ако маслото не изтича напълно, препоръчваме да наклоните леко компресора. Ако маслото е изте- кло, поставете отново винта за източване на мас- лото (9). Изхвърлете отработеното масло в съответен пункт за събиране на отработено масло. За да напълните правилното количество масло, следете за това, компресорът да стои върху хори- зонтална повърхност. Наливайте новото масло в отвора за наливане на масло (17), докато нивото на маслото достигне максималното ниво на пъл- нене. То е отбелязано чрез червена точка върху наблюдателното стъкло за маслото (12) (Фиг. 2). Не надвишавайте максималното количество на пълнене. Препълване може да доведе повреди по уреда. Поставете тапата на маслото (14) отново в отвора за наливане на масло (17).

11.6 Почистване на въздушния филтър (Фиг. 6,

10) Филтърът за засмукван въздух предотвратява проникването на прах и замърсявания. Необхо- димо е почистване на този филтър най-малко на всеки 300 часа работа. Задръстен филтър за засмукван въздух намалява значително произво- дителността на компресора. Отстранете филтъра за засмукван въздух, разви- вайки винта (D).www.scheppach.com

• Това се отнася само за уредите, които се ин- сталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/ ЕС. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърля- не на отпадъците от електрическо и електронно оборудване. Можете да се информирате относно възмож- ностите за изхвърляне на излезли от употреба уреди от Вашите общински или градски власти. Горива и масла

• Преди да изхвърлите уреда, резервоарът за го- риво и резервоарът за моторно масло трябва да бъдат изпразнени!

• Горивото и моторното масло не трябва да се из- хвърлят заедно с битовите отпадъци или в кана- лизацията, а трябва да се събират и изхвърлят

• Празните резервоари за масло и гориво трябва да се изхвърлят по екологичен начин. Указания за Закона за електрическото и елек- тронното оборудване (ElektroG) Старото електрическо и електронно обо- рудване не трябва да се изхвърля заед- но с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са не- подвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се раз- рушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

• Собствениците, респ. ползвателите на електри- ческо и електронно оборудване са законово за- дължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтрива- нето на личните му данни от стария уред, който трябва да бъде изхвърлен!

• Символът на зачеркната кофа на колела озна- чава, че отпадъците от електрическото и елек- тронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

• Електрическото и електронното оборудване може да се предава безплатно на следните мес-

- Публични събирателни пунктове (например дворове на общински сгради). - Магазини за продажба на електронни уреди (физически и онлайн), при условие че търго- вците са длъжни да ги вземат обратно или предлагат това вземане доброволно. - Можете да предадете до три стари електри- чески уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район. - За допълнителните условия за връщане на производители и дистрибутори се обърне- те към съответния център за обслужване на

• Ако новият елек трически уред се доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.www.scheppach.com

13. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване Двигателят не стартира, работи твърде бавно или се загрява силно. Токова грешка или мрежово напрежение твърде ниско. Проверете мрежовото захранване. Захранващият кабел е твърде дълъг или твърде тънък. Закупете нов кабел от търговеца. Дефектен бутонен прекъсвач. Възложете на търговеца да го поправи или замени. Повреден двигател. Главният компресор работи твърде силно,

Възложете на търговеца да го ремонтира или да замени дефектните части.

компресор работи твърде силно,

Движещите се части се повреждат от топлината поради недостатъчно смазване. Проверете коляновия вал, лагерите, съединителния прът, буталните пръстени и т.н. при търговец и ги сменете, ако е необходимо. Движещите се части са повредени или блокирани от чужди предмети. Вибрации или необичаен шум. Разхлабени части. Възложете и при необходимост ремонт на търговеца. Чужди тела в компресора. Бутален прът със седло на клапана. Възложете уголемяване на уплътнителния пръстен на

Движещите се части са твърде горещи. Възложете на търговеца да го поправи или замени. Недостатъчно налягане или намален капацитет

Двигателят работи твърде бавно. Възложете и при необходимост ремонт на търговеца. Замърсен патрон на въздушния филтър. Почистете или сменете филтърния

Теч в предпазния клапан. Възложете и при необходимост ремонт на търговеца. Теч в тръбата. Повредено уплътнение. Повредено или овъглено седло на клапана. Повреден бутален пръстен или цилиндър. Твърде висок разход на масло. Твърде високо ниво на маслото. Поддържайте нивото на маслото на необходимото ниво. Отворът в пробката за наливане на масло (14)

Проверете и почистете. Пръстенът на буталото и/или цилиндърът са износени или повредени. Възложете и при необходимост ремонт на търговеца.www.scheppach.com

14. Декларация за съответствие
