MANUALE UTENTE HC51 SCHEPPACH

CompressoreLa traduzione dal manuale di istruzioni originale

Spiegazione dei simboli sull’apparecchio Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso. Indossare degli otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito. Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto! Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista. Avviso di superci calde. Avviso di tensione elettrica Avviso! L'apparecchio è dotato di un comando di avviamento automatizzato. Tenere persone terze lontane dalla zona di pericolo dell'apparecchio! Non esporre la macchina alla pioggia. L'apparecchio può essere installato stazionato, stoccato e azionato solo a condizioni ambientali di asciutto. Specicazione del livello di potenza acustica in dB m Attenzione! Nelle presenti istruzioni per l'uso i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo! Attenzione! Prima della messa in funzione iniziale, vericare il livello dell'olio e sostituire il tappo di chiusura dell'olio! Il prodotto è conforme alle direttive europee in vigore.www.scheppach.com

Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l’uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l’utiliz- zo di macchine simili. Si declina ogni responsabilità in caso di incidenti o dan- ni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

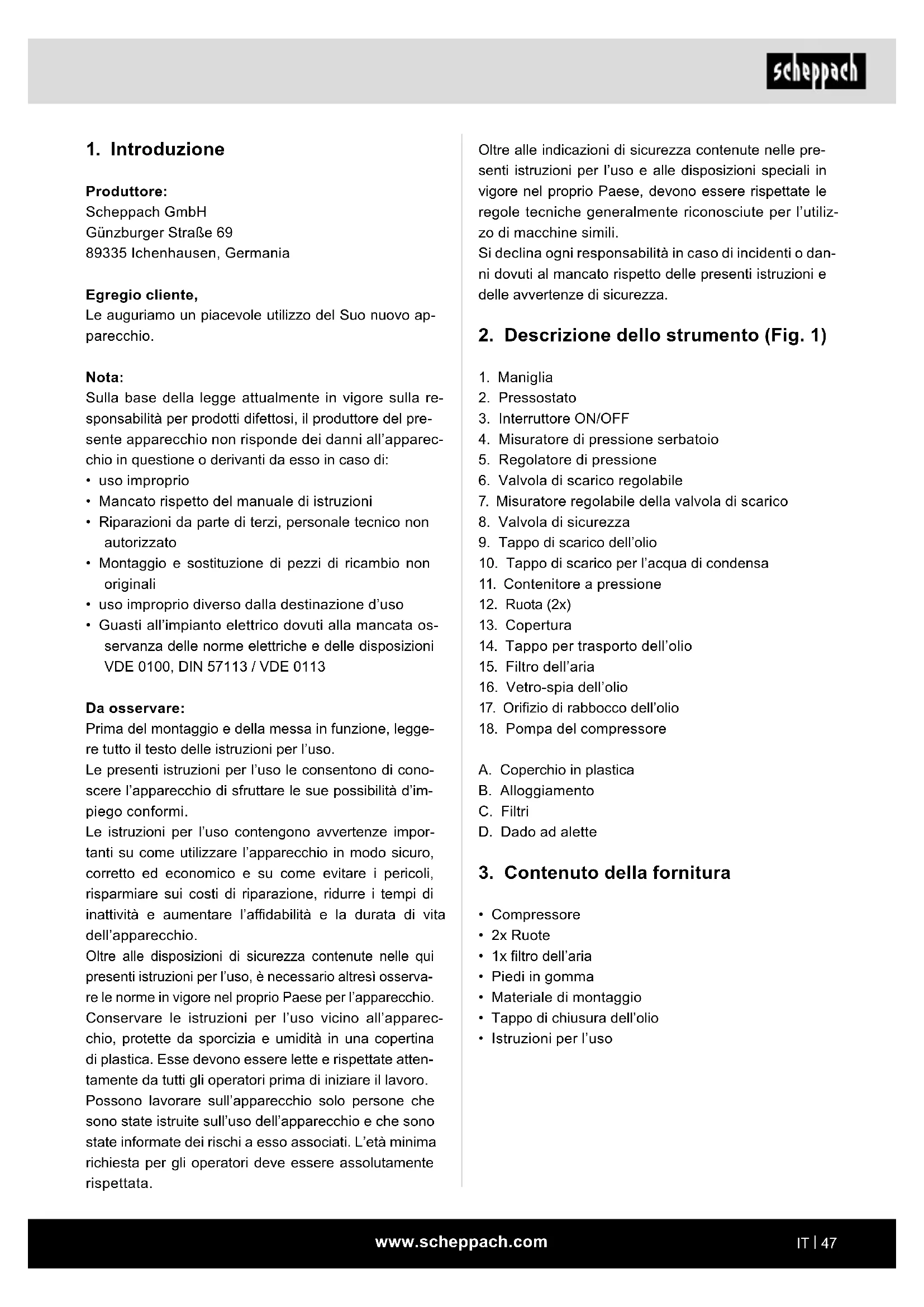

2. Descrizione dello strumento (Fig. 1)

3. Interruttore ON/OFF

4. Misuratore di pressione serbatoio

5. Regolatore di pressione

6. Valvola di scarico regolabile

7. Misuratore regolabile della valvola di scarico

8. Valvola di sicurezza

9. Tappo di scarico dell’olio

10. Tappo di scarico per l’acqua di condensa

11. Contenitore a pressione

18. Pompa del compressore

A. Coperchio in plastica B. Alloggiamento C. Filtri D. Dado ad alette

3. Contenuto della fornitura

• Materiale di montaggio

• Tappo di chiusura dell’olio

• Istruzioni per l’uso

Produttore: Scheppach GmbH Günzburger Straße 69 89335 Ichenhausen, Germania Egregio cliente, Le auguriamo un piacevole utilizzo del Suo nuovo ap- parecchio. Nota: Sulla base della legge attualmente in vigore sulla re- sponsabilità per prodotti difettosi, il produttore del pre- sente apparecchio non risponde dei danni all’apparec- chio in questione o derivanti da esso in caso di:

• Mancato rispetto del manuale di istruzioni

• Riparazioni da parte di terzi, personale tecnico non autorizzato

• Montaggio e sostituzione di pezzi di ricambio non originali

• uso improprio diverso dalla destinazione d’uso

• Guasti all’impianto elettrico dovuti alla mancata os- servanza delle norme elettriche e delle disposizioni

VDE 0100, DIN 57113 / VDE 0113

Da osservare: Prima del montaggio e della messa in funzione, legge- re tutto il testo delle istruzioni per l’uso. Le presenti istruzioni per l’uso le consentono di cono- scere l’apparecchio di sfruttare le sue possibilità d’im- piego conformi. Le istruzioni per l’uso contengono avvertenze impor- tanti su come utilizzare l’apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l’a󰀩dabilità e la durata di vita dell’apparecchio. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l’uso, è necessario altresì osserva- re le norme in vigore nel proprio Paese per l’apparecchio. Conservare le istruzioni per l’uso vicino all’apparec- chio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate atten- tamente da tutti gli operatori prima di iniziare il lavoro. Possono lavorare sull’apparecchio solo persone che sono state istruite sull’uso dell’apparecchio e che sono state informate dei rischi a esso associati. L’età minima richiesta per gli operatori deve essere assolutamente rispettata.www.scheppach.com

4. Tenere i bambini lontani!

- Non lasciare che altre persone tocchino l’attrez- zo o il cavo, tenerle lontane dalla propria zona di lavoro.

5. Conservare gli attrezzi elettrici non utilizzati in

modo sicuro - Gli attrezzi elettrici inutilizzati devono essere depositati in un luogo asciutto, alto o comunque chiuso, fuori dalla portata di bambini.

6. Non sovraccaricare l’attrezzo elettrico

- Funzionano meglio e in modo più sicuro nel cam- po di potenza indicato.

7. Indossare abbigliamento adeguato

- Non indossare abbigliamento largo o gioielli per- ché potrebbero essere catturati da componenti in movimento. - Durante il lavoro all’aperto si raccomandano guanti in gomma e calzature antiscivolo. - In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

8. Non utilizzare il cavo per scopi a cui non è desti-

nato - Non estrarre la spina dalla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appuntiti.

9. Prendersi cura degli attrezzi elettrici con diligenza

- Mantenete pulito il proprio compressore per lavo- rare bene e in sicurezza. - Attenersi alle istruzioni di manutenzione. - Controllare regolarmente la linea di allacciamen- to dell’attrezzo elettrico e farlo sostituire da un esperto in caso di danneggiamento. - Vericare regolarmente i cordoni di prolunga e sostituirli qualora fossero danneggiati.

10. Estrarre la spina dalla presa

- In caso di inutilizzo dell’attrezzo elettrico, prima della manutenzione e durante la sostituzione di attrezzi, per esempio lama della sega, trapano, fresa.

11. Evitare l’avviamento inavvertito

- Accertarsi che l’interruttore sia spento quando si inserisce la spina nella presa.

12. Utilizzare il cavo di prolunga per la zona esterna

- All’aperto utilizzare solo cavi di prolunga con- sentiti e opportunamente contrassegnati a tale scopo. - Utilizzare il tamburo avvolgicavo solo in stato sro- tolato.

13. Stare sempre all’erta

- Fare attenzione a cosa si sta facendo. Attenersi alle regole di buonsenso durante il lavoro. Non uti- lizzare l’attrezzo elettrico se non si è concen trati.

4. Impiego conforme alla destinazio-

ne d’uso Il compressore viene utilizzato per generare aria com- pressa per attrezzi ad aria compressa che possono essere azionati con un volume di aria no a circa 193 l/ min (per esempio sistema di gonaggio degli pneuma- tici, pistola di so󰀩aggio e pistola di verniciatura). Il compressore può essere azionato solo in ambienti interni asciutti e ben ventilati. Utilizzare la macchina solo in modo conforme all’uso previsto. Un uso diverso o che oltrepassi quello previ- sto è da considerarsi non conforme. L’utente/l’operato- re, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante. Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industria- le. Non ci si assume alcuna responsabilità se l’appa- recchio è impiegato nel quadro di un’attività commer- ciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza

m Attenzione! Quando si utilizzano elettroutensili adottare le seguenti misure di sicurezza basilari per la protezione contro le scosse elettriche, le lesioni o il pe- ricolo di incendio. Leggere tutte le avvertenze prima di utilizzare il presente elettroutensile e conservare con cura le avvertenze di sicurezza . Lavorare in sicurezza

1. Mantenere in ordine la zona di lavoro

- Disordine nell’area di lavoro può causare infor- tuni.

2. Tenere in considerazione gli inussi ambientali

- Non esporre gli attrezzi elettrici alla pioggia. - Non utilizzare gli attrezzi elettrici in ambiente umi- do o bagnato. Pericolo di scarica elettrica! - Provvedere a una buona illuminazione della zona di lavoro. - Non utilizzare gli elettroutensile in luoghi esposti a rischio di incendio o esplosione.

3. Proteggersi da scosse elettriche

- Evitare il contatto del corpo con componenti col- legati a terra (per es. tubi, radiatori, piastre elettri- che, refrigeratori).www.scheppach.com

20. Compressori mobili su strada per il funzionamento

in cantieri - Assicurarsi che tutti i essibili e il valvolame siano adatti alla pressione operativa massima ammes- sa del compressore.

21. Luogo di installazione

- Posizionare il compressore solo su una supercie piana.

22. Si consiglia di dotare i essibili di alimentazione di

un cavo di sicurezza, ad es. una fune metallica, in caso di pressioni superiori a 7 bar.

23. Evitare carichi pesanti sul sistema di tubazioni

impiegando raccordi portagomme per evitare la formazione di punti di piegatura.

24. Assicurarsi che i dispositivi di ra󰀨reddamento

dell’olio siano mantenuti puliti e i dispositivi di pro- tezione rimangano funzionanti.

25. Pericolo di ustione da olio caldo

- Indossare guanti protettivi adeguati. - Non lavorare mai con il compressore in prossimi- tà di amme libere. - Fare attenzione a non rovesciare dell’olio.

26. Alle basse temperature al di sotto di 0°C, è vietato

funzionamento delle valvole causano la mancanza di lubricazione. m AVVISO! Questo attrezzo elettrico genera un cam- po magnetico durante l’esercizio. Tale campo può dan- neggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mor- tali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell’impian- to medico prima di utilizzare l’attrezzo elettrico.

ULTERIORI INDICAZIONI DI SICUREZZA

Rispettare le istruzioni di servizio corrisponden- ti dei rispettivi attrezzi pneumatici / dispositivi ac- cessori ad aria compressa! Occorre inoltre rispetta- re le indicazioni generali di seguito riportate: Indicazioni di sicurezza per lavorare con aria com- pressa e pistole di so󰀩aggio

• Garantire una distanza su󰀩ciente dal prodotto, sempre di almeno 2,50 m e tenere lontani gli attrezzi pneumatici / i dispositivi accessori ad aria compres- sa durante il funzionamento del compressore.

14. Vericare che l’attrezzo elettrico non sia danneg-

giato - Prima di utilizzare l’attrezzo elettrico, controllare scrupolosamente che i dispositivi di protezione o le parti leggermente danneggiate funzionino cor- rettamente. - Controllare che le parti mobili funzionino corret- tamente e non si blocchino, e che non siano dan- neggiate. Tutti i componenti devono essere mon- tati correttamente e tutte le condizioni devono essere soddisfatte al ne di garantire un esercizio perfetto dell’elettroutensile. - Dispositivi di protezione e componenti danneg- giati devono essere riparati o sostituiti in modo conforme da un’o󰀩cina specializzata riconosciu- ta, salvo diversamente indicato nelle istruzioni per l’uso. - Gli interruttori danneggiati devono essere sostitu- iti presso un’o󰀩cina di assistenza. - Non utilizzare cavi di collegamento difettosi o danneggiati. - Non utilizzare attrezzi elettrici il cui l’interruttore non può essere acceso o spento.

15. Far riparare l’elettroutensile da un tecnico elettri-

cista qualicato - Il presente utensile elettrico è conforme alle di- sposizioni di sicurezza pertinenti. Le riparazioni devono essere e󰀨ettuate solo da un esperto elet- tricista utilizzando pezzi di ricambio originali, al- trimenti si rischiano infortuni dell’utilizzatore.

- Per la propria sicurezza personale, utilizzare solo gli accessori e i dispositivi supplementari riportati nelle istruzioni per l’uso o consigliati / indicati dal produttore. L’utilizzo di elettroutensili e accesso- ri diversi da quelli consigliati nelle istruzioni per l’uso o nel catalogo può implicare un pericolo di lesioni personali.

- Durante l’utilizzo del compressore, indossare oto- protettori.

18. Sostituzione del cavo di collegamento

- Se il cavo di collegamento è danneggiato, deve essere sostituito dal produttore o da un elettrici- sta specializzato, al ne di evitare potenziali peri- coli. Pericolo di scariche elettriche.

19. Gonaggio degli pneumatici

- Controllare la pressione degli pneumatici subi- to dopo il gonaggio, utilizzando un manometro adatto, ad es. presso una stazione di rifornimen- to.www.scheppach.com

• Non conservare o consumare cibi e bevande nell’area di lavoro. I fumi delle vernici sono nocivi per la salute.

• L’area di lavoro deve essere superiore a 30 m³ e occorre garantire un su󰀩ciente ricambio dell’aria durante la spruzzatura e l’asciugatura.

• Non spruzzare controvento. Osservare tassativa- mente le disposizioni dell’autorità di polizia locale quando si spruzzano materiali inammabili o peri- colosi.

• Non trattare in collegamento con il essibile a pres- sione in PVC uidi quali acquaragia, butanolo e di- clorometano. Questi uidi distruggono il essibile a pressione.

• L’area di lavoro deve essere separata dal compres- sore in modo che non ci sia un contatto diretto con il mezzo di lavoro. Funzionamento di serbatoi a pressione

• Chiunque utilizzi un serbatoio a pressione è tenuto a mantenerlo in condizioni adeguate, a farlo funzio- nare correttamente, a monitorarlo, a eseguire senza indugio gli interventi di manutenzione e riparazione necessari e ad adottare le misure di sicurezza ri- chieste dalle circostanze.

• L’autorità di controllo può disporre le misure di moni- toraggio richieste dal singolo caso.

• Non è consentito far funzionare un serbatoio a pres- sione se presenta difetti che potrebbero mettere in pericolo gli addetti o terzi.

• Controllare il serbatoio a pressione prima di ogni messa in funzione per vericare che non sia arrug- ginito o danneggiato. Il compressore non deve es- sere messo in funzione se il serbatoio a pressione è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assistenza. Conservare con cura le indicazioni di sicurezza. Rischi residui La macchina è stata costruita secondo tecnologie all’a- vanguardia e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impie- go, si possono presentare rischi residui.

• Pericolo di lesioni dovuti a elettricità a causa dell’u- tilizzo di cavi di alimentazione elettrica inadeguati.

• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

• I rischi residui possono essere ridotti al minimo se si osservano le “Istruzioni di sicurezza” e “Uso previ- sto”, nonché le istruzioni per l’uso nel loro comples so.

• La pompa del compressore e le linee del compres- sore raggiungono temperature elevate durante l’e- sercizio. Il contatto comporta ustioni.

• L’aria aspirata dal compressore deve essere man- tenuta priva di additivi che rischiano di provocare incendi o esplosioni nella pompa del compressore.

• Quando si allenta il raccordo del essibile, tenere saldamente con la mano il pezzo di raccordo del essibile. In questo modo si evitano eventuali le- sioni causate dal rimbalzo del essibile.

• Indossare occhiali protettivi e una mascherina per la protezione delle vie aeree quando si lavora con la pistola ad aria compressa. Le polveri sono nocive per la salute! Corpi estranei e componenti so󰀩ati via possono facilmente causare lesioni.

• Non puntare il so󰀩o della pistola di so󰀩aggio su persone né utilizzarla per pulire indumenti mentre vengono indossati sul corpo. Pericolo di lesioni! Indicazioni di sicurezza per l’utilizzo di dispositi- vi accessori di spruzzatura e spray (per esempio bombolette spray di vernice):

• Durante il riempimento del dispositivo accessorio di spruzzaggio e spray, tenere lontano il compressore al ne di evitare il contatto del liquido con il com- pressore.

• Non spruzzare mai con i dispositivi accessori di spruzzaggio (ad es. bombolette spray di vernice) nella direzione del compressore. L’umidità può pro- vocare danni elettrici!

• Non utilizzare vernici o solventi con punto di inam- mabilità inferiore a 55° C. Pericolo di esplosione!

• Non riscaldare vernici e solventi. Pericolo di esplo- sione!

• Se vengono trattati liquidi nocivi per la salute, sono necessari apparecchi ltranti (maschere facciali) per la protezione. Osservare anche le informazioni fornite dai fabbricanti di tali sostanze per quanto ri- guarda le misure di protezione.

• Occorre osservare le informazioni e le marcature relative all’ordinanza sulle sostanze pericolose Gef- Sto󰀨V applicate sugli imballaggi esterni dei materiali lavorati. È necessario adottare eventualmente ulte- riori misure di protezione, in particolare indossare indumenti e maschere adeguate.

• Non è consentito fumare durante il processo di spruzzatura o nell’area di lavoro. Pericolo di esplo- sione! Anche i fumi delle vernici sono altamente in- ammabili.

• Non è consentita la presenza o l’uso di focolari, amme libere o macchine che emettono scintille.www.scheppach.com

• Aprire l’imballaggio ed estrarre il prodotto.

• Rimuovere il materiale di imballaggio nonché le sta󰀨e di sicurezza per il trasporto e l’imballaggio (se presenti).

• Controllare se il contenuto della fornitura è comple- to.

• Controllare il prodotto e gli accessori per rilevare l’eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.

• Ove possibile, conservare l’imballaggio no alla scadenza della garanzia.

• Prima dell’impiego familiarizzare con il prodotto con l’ausilio delle istruzioni per l’uso.

• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.

• In caso di ordinazioni, indicare i nostri codici di arti- coli, il tipo e l’anno di costruzione del prodotto. m AVVISO! Il prodotto e il materiale d’imballaggio non sono giocattoli per bambini! I bambini non devono gio- care con i sacchetti di plastica, pellicole e picco- le parti! Sussiste il pericolo di ingerimento e sof- focamento!

8. Prima della messa in funzione

• Prima del collegamento assicurarsi che i dati sulla piastrina indicatrice corrispondano ai dati della rete.

• Prima della messa in funzione iniziale, rimuovere il tappo per il trasporto (14) e riempire d’olio l’al- loggiamento della pompa del compressore, come descritto al punto 8.3.

• Controllare l’apparecchio per rilevare l’eventuale presenza di danni da trasporto. Segnalare immedia- tamente eventuali danni al corriere che ha conse- gnato il compressore.

• Il compressore deve essere collocato nelle vicinan- ze dell’utenza.

• Occorre evitare linee dell’aria lunghe e linee di ali- mentazione lunghe (cavi di prolunga).

• Accertarsi che l’aria di aspirazione sia secca e pri- va di polvere.

• Non collocare il compressore in un locale umido o bagnato.

• Evitare le messe in funzione accidentali della mac- china: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di ac- censione. Utilizzare l’attrezzo raccomandato nelle presenti istruzioni per l’uso. In questo modo potrete ottenere le prestazioni ottimali della vostra macchi- na.

• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.

Allacciamento alla rete 230V / 50Hz Potenza del motore 1800 W Modalità operativa S1 Regime del compressore 2850 min

Volume del serbatoio a pressione 50 l Pressione di servizio circa 10 bar Potenza di aspirazione teorica circa 257 l/min Potenza di uscita teorica ca. 193 l/min Tipo di protezione IPX2 Peso dell'apparecchio circa 34 kg Olio circa 0,3 l Altezza di montaggio (sopra il livello zero) 1000 m Con riserva di modiche tecniche! Valori caratteristici delle emissioni sonore I valori delle emissioni sonore sono stati determinati secondo la EN ISO 3744. Indossare degli otoprotettori. L’esposizione al rumore può provocare la perdita dell’udito. m Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati. Livello di potenza acustica L

97 dB Livello di pressione acustica L

2. Rabboccare l’olio nella cassa con manovella n-

ché il livello dell’olio nel vetrospia (16) non raggiun- ge il punto al centro del cerchio rosso.

3. Applicare nuovamente la nuova vite di immissione

dell’olio che si trova nel contenuto della fornitura (14) e stringerla bene.

9.4 Filtro dell’aria (Fig. 6)

Avviso: Il ltro dell’aria deve essere montato prece- dentemente al primo utilizzo. L’uso senza ltro dell’aria comporta il danneggiamento del compressore e la per- dita di validità della garanzia. Il ltro dell’aria (15) viene avvitato sul lato destro del cilindro e dopodiché viene stretto adeguatamente.

9.5 Allacciamento alla rete

• Il compressore è dotato di un cavo di rete con un contatto di terra. Questo può essere collegato a qualsiasi presa collegata a terra 230 V~ 50 Hz pro- tetta a 16 A.

• Prima della messa in funzione, accertarsi che la tensione di rete corrisponda alla tensione di eser- cizio e alla potenza della macchina riportata sulla targhetta dati.

• Cavi lunghi, prolunghe, tamburi per cavi ecc. cau- sano cadute di tensione e possono ostacolare l’av- vio del motore.

• Alle basse temperature, inferiori a +5 °C, l’avvio del motore risulta di󰀩cile.

9.6 Interruttore di accensione / spegnimento

• Per accendere il compressore, si tira l’interruttore ON/OFF (3) verso l’alto. Per spegnere, si tira l’inter- ruttore ON/OFF verso il basso.

9.7 Regolazione della pressione: (Fig. 8)

• Con il regolatore di pressione (5) si imposta la pres- sione sul manometro (7).

• La pressione impostata può essere rilevata sul giunto rapido (6).

• La pressione della caldaia viene letta dal mano- metro (4).

9.8 Impostazione del pressostato (Fig. 1)

• Il pressostato (2) viene impostato in fabbrica. Pressione di accensione circa 8 bar Pressione si spegnimento circa 10 bar

• Il compressore può funzionare solo in locali ido- nei (ben ventilati, temperatura ambiente da +5 °C a 40 °C). Non è consentita all’interno dell’area la presenza di polveri, acidi, vapori, gas esplosivi o inammabili.

• Il compressore è adatto per l’uso in locali asciutti. Non è ammissibile l’uso in zone in cui si impiegano spruzzi di acqua.

• Prima della messa in funzione occorre controllare il livello dell’olio nella pompa del compressore.

• Il compressore può essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.

• Il compressore deve sempre essere tenuto asciutto e non deve rimanere all’aperto dopo i lavori.

9. Montaggio e utilizzo

Attenzione! Prima della messa in funzione è obbligatorio montare completamente l’apparecchio!

9.1 Montaggio delle ruote (Fig. 4)

1. Per ssare le ruote (12), come prima cosa far pas-

sare una rondella con il perno ruota attraverso la ruota. Dopodiché aggiungere una rondella e un dado esagonale sul lato interno della ruota. A que- sto punto stringere manualmente il dado nché è ancora possibile ruotare la ruota.

2. Spingere l’unità della ruota attraverso la linguetta

della di sicurezza e un dado, serrandoli in maniera salda.

4. Ripetere il processo per la seconda ruota.

9.2 Montaggio dei piedi in gomma (Fig. 5)

Utilizzando viti, rondelle di rasamento e dadi forniti in dotazione stringere i piedi in gomma sulla lingua nella parte inferiore del lato anteriore del serbatoio.

Avviso: Prima del primo impiego, controllare assoluta- mente il livello dell’olio! Un funzionamento senza olio causa danni irreparabili all’apparecchio e fa decadere la garanzia.

1. Rimuovere la vite di immissione dell’olio (14) di

I cavi per il collegamento elettrico devono essere con- formi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contras- segno. La designazione del tipo deve essere stampata sul cavo di collegamento. Motore a corrente alternata:

• La tensione di alimentazione deve essere di 230 V ~

• I cavi di prolunga no a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati. Gli allacciamenti e le riparazioni all’impianto elettrico possono essere eseguiti soltanto da un elettricista qualicato. In caso di domande indicare i seguenti dati:

• Tipo di corrente del motore

• Dati della piastrina indicatrice della macchina

• Dati della piastrina indicatrice del motore

11. Pulizia, manutenzione e magazzi-

naggio m Attenzione! Staccare la spina elettrica prima di tutti gli interventi di pulizia e di manutenzione! Pericolo di lesioni a causa di scosse elettriche! m Attenzione! Attendere no a quando l’apparecchio non si sia raf- freddato completamente! Pericolo di ustioni! m Attenzione! Prima di qualsiasi lavoro di pulizia e manutenzione, l’apparecchio deve essere depressurizzato! Pericolo di lesioni! Attenzione! Prima di tutti gli interventi di pulizia staccare la spina elettrica.

• Mantenere l’apparecchio più pulito possibile dalla polvere e dallo sporco. Pulire l’apparecchio stro- nando con un panno pulito o so󰀩ando con aria compressa a bassa pressione.

• Si raccomanda di pulire l’apparecchio subito dopo ogni utilizzo.

9.9 Interruttore magnetotermico di protezione

L’interruttore magnetotermico di protezione è integrato nell’apparecchio. Se l’interruttore magnetotermico di protezione si attiva, procedere nel seguente modo:

• Scollegare la spina elettrica.

• Attendere da due a tre minuti circa.

• Reinserire l’apparecchio.

• Se l’apparecchio non si avvia, ripetere l’operazione.

• Se l’apparecchio continua a non avviarsi, spegnere l’apparecchio con l’interruttore ON/OFF (16) per poi riaccenderlo.

• Se sono stati eseguiti tutti i passi sopra citati e l’ap- parecchio continua comunque a non funzionare, contattare il nostro servizio di assistenza.

10. Collegamento elettrico

Il motore elettrico installato è collegato e pronto per l’esercizio. L’allacciamento è conforme alle di- sposizioni VDE e DIN pertinenti. L’allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme. Durante i lavori con i dispositivi accessori di spruzzag- gio e spray nonché in caso di applicazione provvisoria all’aperto, occorre collegare assolutamente l’apparec- chio ad una corrente di intervento di 30 mA tramite un interruttore di󰀨erenziale. Cavo di alimentazione elettrica difettoso Sui cavi di alimentazione elettrica si vericano spesso danni all’isolamento. Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengo- no fatti passare attraverso nestre o interstizi di porte.

• Piegature a causa del ssaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.

• Tagli causati dal transito sui cavi di alimentazione.

• Danni all’isolamento causati dalle operazioni di di- stacco dalla presa a parete.

• Cricche a causa dell’invecchiamento dell’isolamento. Tali cavi di alimentazione elettrica difettosi non posso- no essere utilizzati e rappresentano un pericolo morta- le a causa dei danni all’isolamento. Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, du- rante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.www.scheppach.com

Posizionare il compressore su una supercie piana e diritta. Il livello dell’olio deve trovarsi tra le indicazioni MAX e MIN del vetro di ispezione dell’olio (16). Cambio dell’olio: Olio raccomandato: SAE 30 (viscosità

30) o L-DAB 100 sopra 10 °C

SAE 10 (viscosità 10) o L-DAB 68 sotto 10 °C L’olio rabboccato inizialmente va cambiato dopo 10 ore di servizio; in seguito occorre scaricare l’olio ogni 50 ore di servizio e rabboccare con olio nuovo.

11.5 Cambio dell’olio (Fig. 1 - 3)

Spegnere il motore e scollegare la spina di rete dal- la presa. Rimuovere il tappo di chiusura dell’olio (14). Dopo aver scaricato l’eventuale pressione dell’aria presente, è possibile svitare il tappo di scarico dell’olio dell’olio (9) sulla pompa del compressore (18). Per evitare la fuoriuscita incontrollata dell’olio, tenere sotto una piccola canaletta in lamiera e raccogliere l’o- lio in un contenitore. Se l’olio non fuoriesce completamente, consigliamo di inclinare un po’ il compressore. Quando l’olio è stato scaricato, riapplicare il tappo di scarico dell’olio (9). Smaltire l’olio usato consegnandolo ad un apposito centro di raccolta di oli esausti. Per versare la quantità di olio esatta, accertarsi che il compressore si trovi su una supercie dritta. Versare l’olio nuovo nell’orizio di rabbocco dell’olio (17) no a quando il livello dell’olio non raggiunge la quantità di riempimento massima. Ciò è contrassegnato da un punto rosso sul vetro spia dell’olio (12) (Fig. 2) Non superare la quantità di riempimento massima. L’ecces- sivo riempimento può danneggiare l’apparecchio. Ri- posizionare il tappo di chiusura dell’olio (14) nell’orizio di rabbocco dell’olio (17).

11.6 Pulizia del ltro dell’aria (Fig. 6, 10)

Il ltro di aspirazione impedisce l’aspirazione di polvere e sporco. È necessario pulire questo ltro almeno ogni 300 ore di esercizio. Un ltro di aspirazione ostruito ri- duce notevolmente le prestazioni del compressore. Rimuovere il ltro di aspirazione aprendo la vite (D). Rimuovere il coperchio in plastica (A) dall’alloggiamento (B) e pulire il ltro (C). Sbattere il ltro dell’aria e il coperchio del ltro e l’alloggiamento del ltro facendo attenzione.

• Pulire regolarmente l’apparecchio con un panno umido e del sapone molle. Non impiegare deter- genti o solventi; questi potrebbero corrodere le par- ti di plastica dell’apparecchio. Assicurarsi che non possa penetrare acqua all’interno dell’apparecchio.

• Il tubo essibile e gli utensili da stampaggio devono essere scollegati prima della pulizia del compres- sore. Il compressore non deve essere pulito con acqua, solventi o simili.

11.2 Manutenzione del serbatoio a pressione (Fig. 1)

m Attenzione! Per garantire la durabilità a lungo termine del serbato- io a pressione (11), l’acqua di condensa deve essere scaricata dopo ogni operazione mediante l’apertura del tappo di scarico (10). Per prima cosa scaricare la pressione della caldaia (vedere 10.7.1). La valvola di scarico si apre ruotandola in senso an- tiorario (guardando dal retro del compressore verso la vite), in modo da far deuire completamente l’acqua di condensa dal serbatoio a pressione. Richiudere poi la valvola di scarico (ruotare in senso orario). Controllare il serbatoio a pressione prima di ogni messa in funzio- ne per vericare che non sia arrugginito o danneggiato. Il compressore non deve essere messo in funzione se il serbatoio a pressione è arrugginito o danneggiato. In caso di danni, prego rivolgersi a un punto di assi- stenza. m Attenzione! L’acqua di condensa nel serbatoio di pressione contie- ne resti di olio. Smaltire l’acqua di condensa rispettan- do l’ambiente presso un apposito centro di raccolta.

11.3 Valvola di sicurezza (Fig. 11)

La valvola di sicurezza (8) è stata regolata sulla mas- sima pressione ammessa del serbatoio a pressione. Non è ammissibile regolare la valvola di sicurezza o rimuovere il dispositivo di collegamento (8.2) tra il dado di scarico (8.1) e la relativa calotta (8.3). A󰀩nché la valvola di sicurezza funzioni in maniera cor- retta secondo necessità, questa deve essere aziona- ta ogni 30 ore di servizio, in ogni caso almeno 3 volte all’anno. Ruotare il dado di scarico (8.1) perforato in senso antiorario per aprirlo, quindi tirare manualmente lo stelo della valvola verso l’esterno sopra il dado di scarico (8.1) perforato per aprire lo sfogo della valvola di sicurezza. La valvola a questo punto scarica l’aria in maniera percettibile. Serrare poi nuovamente il dado di scarico in senso orario.www.scheppach.com

Avvertenze relative alla legge sui dispositivi elet- trici ed elettronici (ElektroG) I dispositivi elettrici ed elettronici usati non rientrano nei riuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smalti- mento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termi- ne della loro durata utile.

• L’utente nale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali riuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri: - Punti pubblici di smaltimento o raccolta dei riuti (ad es. depositi comunali). - Punti vendita di dispositivi elettronici (sici e onli- ne), nella misura in cui il distributore sia tenuto al ritiro o lo o󰀨ra in modo volontario. - È possibile consegnare gratuitamente al produt- tore, senza dovere acquistare prima un nuovo di- spositivo da questi, no a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghez- za del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di rac- colta autorizzato nelle proprie vicinanze. - Altre condizioni di ritiro complementari del pro- duttore e del distributore sono reperibile presso il rispettivo servizio clienti.

• In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest’ultimo può richiedere il ritiro gratuito del dispo- sitivo elettronico usato, su richiesta dell’utente nale stesso. Contattare a tale proposito il servizio clienti del produttore.

• Quanto esposto si applica solo ad apparecchi instal- lati e distribuiti in un paese dell’Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel pae- si al di fuori dell’Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elet- trici ed elettronici usati. Questi componenti devono, in seguito, essere puliti sof- ando al loro interno dell’aria compressa (ca. 3 bar) e rimontati seguendo il procedimento inverso.

m Attenzione! Scollegare la spina elettrica, satare l’apparec- chio e tutti gli attrezzi pneumatici collegati. Spe- gnere il compressore, in modo che esso non entri in funzione senza motivo. m Attenzione! Conservare il compressore solo in un ambiente asciutto e inaccessibile a persone non autorizza- te. Non rovesciare, conservare solo in verticale! L’olio può fuoriuscire!

11.7.1 Scarico della sovrapressione

Scaricare la sovrapressione nel compressore spe- gnendo il compressore e adoperando l’aria compressa ancora presente nel serbatoio a pressione, per esem- pio con un attrezzo pneumatico in marcia al minimo o con una pistola di so󰀩aggio.

11.8 Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti com- ponenti sono soggetti a naturale usura o usura legata all’uso e sono richiesti i seguenti pezzi come materiali di consumo. Pezzi soggetti a usura*: Cinghia, giunto

• non necessariamente compreso nel contenuto della fornitura! I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal ne il codice QR che si trova in prima pagina.

12. Smaltimento e riciclaggio

Avvertenze per l’imballaggio Il materiale d’imballaggio è ricicla- bile. Si prega di smaltire gli imbal- laggi nel rispetto dell’ambiente.www.scheppach.com

La vostra amministrazione comunale o altri servi- zi cittadini vi possono fornire informazioni sulle opzioni di smaltimento dell’apparecchio non più in uso. Carburanti e oli

• Prima dello smaltimento dell’apparecchio, occorre scaricare il serbatoio del carburante e quello dell’o- lio motore!

• Il carburante e l’olio motore non rientrano nei riuti domestici, né possono essere gettati nelle fogne, ma devono essere trattati e smaltiti in modo sepa- rato!

• I serbatoi dell’olio e del carburante devono essere smaltiti in modo rispettoso nei confronti dell’ambien- te.www.scheppach.com

13. Risoluzione dei guasti

Guasto Possibile causa Rimedio Il motore non si avvia, funziona troppo lentamente o diventa estremamente caldo. Guasto corrente elettrica o tensione di rete troppo bassa. Controllare la tensione di rete. Cavo elettrico troppo lungo o troppo ne. Procurarsi un nuovo cavo dal rivenditore. Pressostato guasto Farlo riparare o sostituire dal rivenditore. Motore guasto. Il compressore principale esercita troppa potenza, bloccato. Farlo riparare dal rivenditore oppure sostituire i componenti danneggiati. Il compressore principale esercita troppa potenza, bloccato. Componenti mobili danneggiati dal calore, a causa della lubricazione insu󰀩ciente. Far controllare l'albero a gomiti, cuscinetti, asse di collegamento, anelli del pistone etc.dal rivenditore e se necessario sostituirli. Componenti mobili danneggiati o bloccati da corpi estranei. Vibrazioni o rumore anomalo. Componenti allentati. Sottoporli al controllo del rivenditore ed eventualmente ripararli. Corpi estranei nel compressore. Asta del pistone nella sede della valvola. Far ingrandire l'anello di tenuta da parte del rivenditore. Componenti mobili troppo caldi. Farlo riparare o sostituire dal rivenditore. Pressione insu󰀩ciente o capacità di scarico in calo. Motore troppo lento. Sottoporlo al controllo del rivenditore ed eventualmente ripararlo. Cartuccia ltro dell'aria sporca. Pulire o sostituire la cartuccia del ltro. Perdita nella valvola di sicurezza. Sottoporla al controllo del rivenditore ed eventualmente ripararla. Perdita nel tubo. Guarnizione danneggiata. Sede della valvola danneggiata o caricata con carbonio. Anello del pistone o cilindro danneggiati. Consumo eccessivo dell'olio. Livello dell'olio troppo alto. Mantenere un livello adeguato dell'olio. Foro del bocchettone di riempimento dell'olio (14) ostruito. Controllare e pulire. Anello del pistone e/o cilindro usurati o danneggiati. Sottoporlo al controllo del rivenditore ed eventualmente ripararlo.www.scheppach.com

14. Dichiarazione di conformità
