GEBRUIKSAANWIJZING HC51 SCHEPPACH

CompressorVertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat WAARSCHUWING - Ter vermindering van het risico op letsel, moet de gebruikshandleiding worden gelezen. Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen. Waarschuwing voor hete oppervlakken. Waarschuwing voor elektrische spanning Waarschuwing! Het apparaat is uitgerust met een automatische startbesturing. Zorg dat derden zich buiten de werkomgeving van het apparaat bevinden! Stel de machine niet bloot aan regen. Het apparaat mag alleen in droge omgevingscondities worden gestationeerd, opgeslagen en gebruikt. Specicatie van het geluidsvermogensniveau in dB m Let op! In deze gebruikshandleiding hebben wij punten, die uw veiligheid betre󰀨en van dit teken voorzien! Let op! Voor eerste ingebruikname oliepeil controleren en olieafsluitplug vervangen! Het product voldoet aan de geldende EU-bepalingen.www.scheppach.com

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet in acht worden geno- men. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

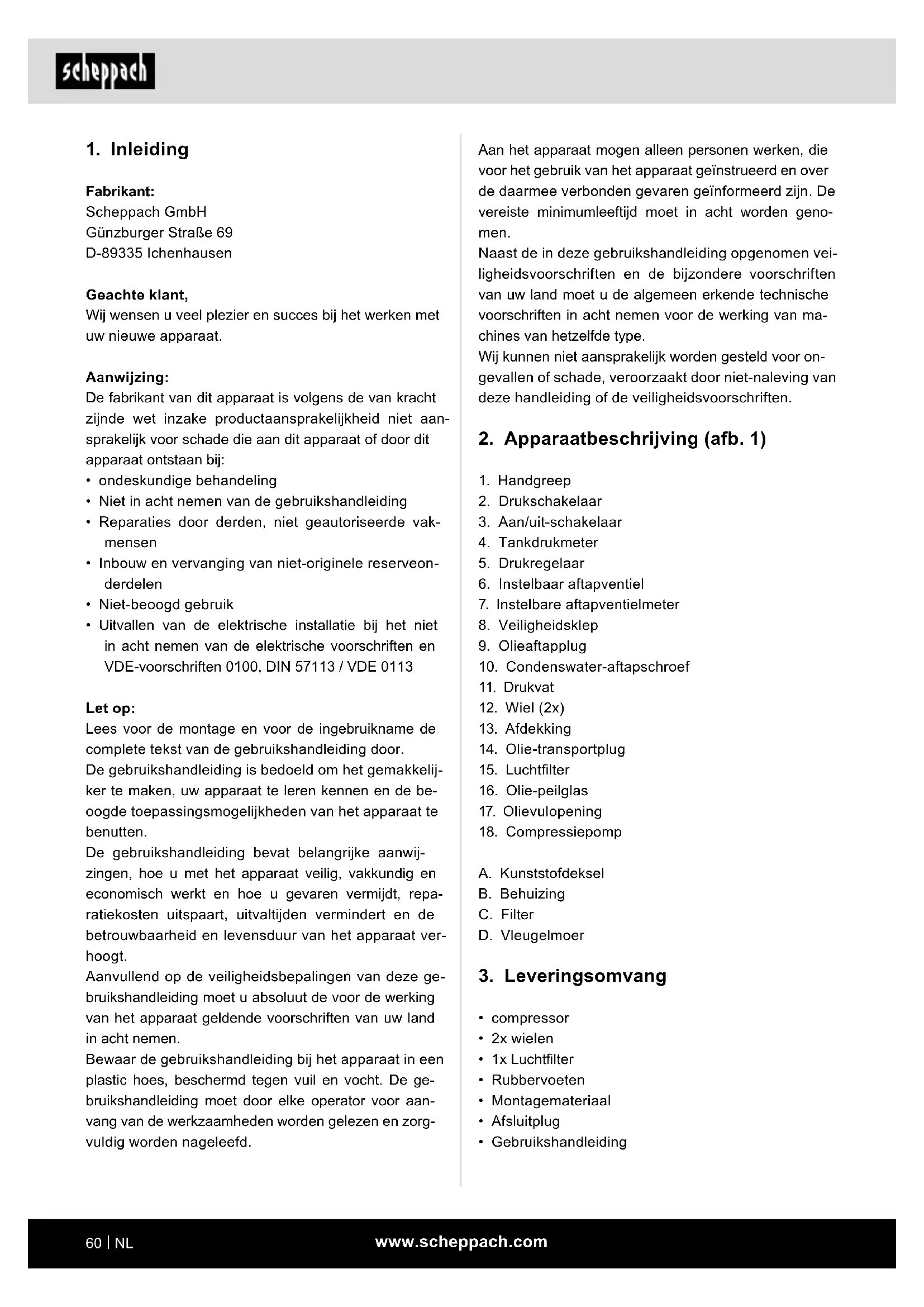

2. Apparaatbeschrijving (afb. 1)

3. Aan/uit-schakelaar

A. Kunststofdeksel B. Behuizing C. Filter D. Vleugelmoer

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling

• Niet in acht nemen van de gebruikshandleiding

• Reparaties door derden, niet geautoriseerde vak- mensen

• Inbouw en vervanging van niet-originele reserveon- derdelen

• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113 Let op: Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door. De gebruikshandleiding is bedoeld om het gemakkelij- ker te maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwij- zingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat ver- hoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleiding moet door elke operator voor aan- vang van de werkzaamheden worden gelezen en zorg- vuldig worden nageleefd.www.scheppach.com

4. Zorg dat kinderen uit de buurt blijven!

- Laat andere personen het gereedschap en de kabel niet aanraken, houd ze uit de buurt van uw werkomgeving.

5. Berg het ongebruikte elektrische gereedschap

goed op - Elektrisch gereedschap dat niet wordt gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard.

6. Zorg dat het elektrisch apparaat niet overbelast

raakt - U kunt beter en veiliger werken binnen het aange- geven vermogensbereik.

7. Draag geschikte kleding

- Draag geen wijde kleding of sieraden, deze kun- nen door bewegende delen worden vastgegre- pen. - Bij werkzaamheden in de buitenlucht, adviseren wij rubber handschoenen en antislip schoeisel. - Draag bij lang haar een haarnetje.

8. Gebruik de kabel niet voor toepassingen, waar-

voor deze niet is bedoeld - Gebruik de kabel niet om de stekker uit het stop- contact te trekken. Bescherm de kabel tegen hit- te, olie en scherpe kanten.

9. Onderhoud zorgvuldig uw gereedschap

- Houd de compressor schoon om goed en veiliger te kunnen werken. - Neem de onderhoudsvoorschriften in acht. - Controleer regelmatig het netsnoer van het elek- trisch gereedschap en laat deze bij beschadiging door een erkende specialist vervangen. - Controleer regelmatig de verlengsnoeren en ver- vang deze als ze zijn beschadigd.

10. Neem de stekker uit het stopcontact

- Als u het elektrisch gereedschap niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen.

11. Voorkom onbedoelde inschakeling

- Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt.

12. Gebruik een verlengsnoer voor gebruik buitens-

huis - Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld. - Gebruik de snoeren alleen als de trommel is af- gerold.

De compressor wordt gebruikt voor het genereren van perslucht voor persluchtgereedschap dat kan worden bediend met een luchtvolume tot ca. 193 l/min. (bijv. bandenspanningsmeter, luchtpistool en verfspuitpis- tool). De compressor mag alleen in droge en goed geventi- leerde binnenruimtes worden gebruikt. De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

m Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schok- ken, letsel en brandgevaar. Lees alle voorschriften alvorens dit elektrische apparaat te gebruiken en be- waar de veiligheidsvoorschriften. Veilig werken

1. Houd uw werkomgeving schoon en netjes

- Een rommelige werkomgeving kan ongevallen met zich meebrengen.

2. Houd rekening met omgevingsinvloeden

- Stel het elektrische gereedschap niet bloot aan regen. - Gebruik de elektrische apparatuur niet in een vochtige of natte omgeving. Gevaar door elektri- sche schok! - Zorg voor goede verlichting op de werkplek. - Gebruik het elektrische gereedschap niet op plaatsen waar sprake is van brand- of explosie- gevaar.

3. Bescherm uzelf tegen een elektrische schok

- Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur).www.scheppach.com

18. Het snoer vervangen

- Als het snoer wordt beschadigd, moet deze door de fabrikant of een elektricien worden vervangen om gevaar te voorkomen. Gevaar door elektri- sche schokken.

19. Vullen van banden

- Controleer de bandenspanning direct na het vul- len met behulp van een geschikte manometer, bijv. bij een tankstation.

20. Mobiele wegcompressoren in de bouw

- Let op dat alle slangen en armaturen geschikt zijn voor de hoogst toelaatbare werkdruk van de compressor.

21. Opstellingslocatie

- Plaats de compressor uitsluitend op een vlak op- pervlak.

22. Het is aan te bevelen, om toevoerslangen bij een

druk boven 7 bar van een veiligheidskabel te voor- zien, bijv. een staalkabel.

23. Vermijd zware belasting van het leidingsysteem

door exibele slangaansluitingen te gebruiken en knikken te vermijden.

24. Zorg ervoor dat de oliekoelapparaten schoon blij-

ven en dat de beschermingsmiddelen in goede staat blijven.

25. Gevaar voor verbranding door hete olie

- Draag geschikte veiligheidshandschoenen. - Werk nooit met de compressor in de buurt van open vuur. - Pas op dat u geen olie morst.

26. Het is verboden de motor bij lage temperaturen

onder 0 °C te starten.

27. Waarschuwing: Verstopte olielter of defecte

kleppen leiden tot een gebrekkige smering. m WAARSCHUWING! Dit elektrisch apparaat gene- reert een elektromagnetisch veld als het is ingescha- keld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implan- taten. Om het risico op ernstig of dodelijk letsel te be- perken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische im- plantaat te raadplegen voordat het elektrische appa- raat wordt gebruikt.

13. Wees altijd alert

- Ga voorzichtig te werk. Gebruik uw gezond ver- stand tijdens de werkzaamheden. Gebruik het elektrisch apparaat niet, wanneer u niet gecon- centreerd bent.

14. Controleer het elektrisch gereedschap op eventu-

ele beschadigingen - Voor verder gebruik van het elektrisch gereed- schap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op pro- bleemloze en beoogde werking worden gecon- troleerd. - Controleer of de bewegende delen probleemloos functioneren en niet vastklemmen of onderdelen beschadigd zijn. Alle onderdelen moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch ge- reedschap te kunnen waarborgen. - Beschadigde veiligheidsvoorzieningen en onder- delen moeten conform de voorschriften door een erkende gespecialiseerde werkplaats worden ge- repareerd en vervangen, voor zover niets anders in de gebruikshandleiding is aangegeven. - Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats worden ver- vangen. - Gebruik geen defecte of beschadigde aansluit- kabels. - Gebruik geen elektrisch gereedschap waarbij de schakelaar niet kan worden in- of uitgeschakeld.

15. Laat de machine repareren door een erkend elek-

tricien - Dit elektrisch apparaat voldoet aan de van toe- passing zijnde geldende voorschriften. Repa- raties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kun- nen ongevallen voor de gebruiker ontstaan.

- Gebruik voor uw eigen veiligheid alleen accessoi- res en hulpapparaten, die in de gebruikshandlei- ding zijn aangegeven of door de fabrikant worden aanbevolen of aangegeven. Bij gebruik anders dan in de gebruikshandleiding of in de catalogus aanbevolen inzetstukken of accessoires kan ge- vaar voor persoonlijk letsel ontstaan.

- Tijdens het gebruik van de compressor dient u gehoorbescherming te dragen.www.scheppach.com

• De specicaties en aanduidingen van de verorde- ning inzake gevaarlijke sto󰀨en die op de omverpak- king van de verwerkte materialen zijn aangebracht, moeten in acht worden genomen. Indien nodig moeten aanvullende voorzorgsmaatregelen worden getro󰀨en, met name wat betreft het dragen van ge- schikte kleding en maskers.

• Tijdens het spuiten alsook in de werkruimte mag niet worden gerookt. Explosiegevaar! Ook verfdampen zijn licht ontvlambaar.

• Vuur, open verlichting of vonkende machines mogen niet aanwezig zijn resp. bediend worden.

• Bewaar of consumeer geen voedsel en dranken in de werkomgeving. Verfdampen zijn schadelijk voor de gezondheid.

• De werkruimte moet groter zijn dan 30 m³ en er moet worden gezorgd voor voldoende luchtverversing tij- dens het spuiten en drogen.

• Spuit niet tegen de wind in. Neem altijd de voor- schriften van de plaatselijke politie in acht bij het spuiten van brandbare of gevaarlijke spuitmateriaal.

• Verwerk geen media zoals testbenzine, butylalcohol en methyleenchloride in combinatie met de PVC- drukslang. Deze media vernietigen de drukslang.

• De werkomgeving moet door de compressor zijn losgekoppeld, zo dat deze niet direct met het werk- bereik in aanraking kan komen. Gebruik van drukvaten

• Iedereen die een drukvat bedient, moet het conform de voorschriften in goede staat houden, goed be- dienen, controleren, noodzakelijke onderhouds- en instandhoudingswerkzaamheden onverwijld uitvoe- ren en de door de omstandigheden vereiste veilig- heidsmaatregelen tre󰀨en.

• De toezichthoudende autoriteit kan in individuele gevallen nodige controlemaatregelen vereisen.

• Een drukvat mag niet worden gebruikt als het de- fecten vertoont die werknemers of derden in gevaar brengen.

• Controleer vóór elk gebruik het drukvat op roestvor- ming en beschadigingen. De compressor mag niet gebruikt worden als het drukvat beschadigd of roes- tig is. Neem contact op met de klantenservicewerk- plaats als u beschadigingen constateert. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN Neem de overeenkomstige gebruikshandleidin- gen van de betre󰀨ende persluchtgereedschappen / persluchtvoorzetapparatuur in acht! De volgende algemene aanwijzingen moeten eveneens in acht wor- den genomen: Veiligheidsvoorschriften voor werkzaamheden met perslucht en luchtpistolen

• Neem voldoende afstand tot het product, minimaal echter 2,50 m en houd de persluchtgereedschappen / persluchtvoorzetapparatuur tijdens het gebruik uit de buurt van de compressor.

• Compressorpomp en leidingen bereiken tijdens bedrijf hoge temperaturen. Contact leidt tot brand- wonden.

• De door de compressor aangezogen lucht moet vrij- gehouden worden van toevoegingen die brand of explosies in de compressorpomp kunnen veroor- zaken.

• Houd bij het losmaken van de slangkoppeling het koppelstuk van de slang met de hand vast. Zo voor- komt u letsel door de terugspringende slang.

• Draag bij de werkzaamheden met het persluchttac- ker een veiligheidsbril en luchtwegmasker. Sto󰀨en zijn schadelijk voor de gezondheid! Door vreemde deeltjes en weggeblazen onderdelen kunnen ver- wondingen ontstaan.

• Met het luchtpistool niet richting personen blazen of kleding op het lichaam wordt gedragen, reinigen. Gevaar voor letsel! Veiligheidsvoorschriften bij het gebruik van spuit- en sproeivoorzetapparaten (bijv. spuiten):

• Houd bij het vullen het sproeivoorzetapparaat uit de buurt van de compressor, zodat er geen vloeistof in aanraking kan komen met de compressor.

• Spuit met de sproeivoorzetapparaten (bijv. verf spui- ten) nooit in de richting van de compressor. Vocht kan leiden tot elektrische gevaren!

• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55 °C verwerken. Explosiegevaar!

• Lak en oplosmiddelen niet verwarmen. Explosiege- vaar!

• Als er vloeisto󰀨en worden verwerkt die schadelijk zijn voor de gezondheid, zijn er lterapparaten (ge- laatsmaskers) nodig ter bescherming. Neem ook de specicaties in acht die door de fabrikanten van dergelijke sto󰀨en wordt verstrekt met betrekking tot voorzorgsmaatregelen.www.scheppach.com

Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. m Waarschuwing: Lawaai kan ernstige gezondheids- klachten tot gevolg hebben. Draag geschikte gehoor- bescherming indien de geluidsproductie van de machi- ne groter is dan 85 dB. Geluidsvermogensniveau L

• Open de verpakking en haal het product er voorzich- tig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

• Controleer het product en de hulpstukken op trans- portschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

• Maak u voor aanvang van de werkzaamheden be- kend met het product aan de hand van de gebruiks- handleiding.

• Gebruik bij accessoires alsook slijtage- en reserve- onderdelen uitsluitend originele onderdelen. Reser- veonderdelen zijn verkrijgbaar bij de leverancier.

• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan. m WAARSCHUWING! Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkings- gevaar!

8. Voor de ingebruikname

• Controleer vóór het aansluiten of de specicaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

• Verwijder voor de eerste ingebruikname de trans- portplug (14) en vul het compressorpomphuis met olie, zoals beschreven bij punt 8.3. Bewaar de veiligheidsvoorschriften zorgvuldig. Restrisico’s De machine is gebouwd volgens de stand van de tech- niek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico’s.

• Gevaar voor de gezondheid, veroorzaakt door elek- triciteit bij gebruik van onjuiste snoeren.

• Bovendien kunnen er ondanks alle getro󰀨en voor- zieningen verborgen restrisico’s bestaan.

• Restrisico’s kunnen worden geminimaliseerd als de “veiligheidsvoorschriften” en het “gebruik conform de voorschriften” alsook de bedieningshandleiding worden opgevolgd.

• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de startknop niet worden ingedrukt. Gebruik gereed- schap dat in deze gebruikshandleiding wordt aan- bevolen. U verkrijgt dan optimale prestaties met uw machine.

• Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijf is.

6. Technische gegevens

Netaansluiting 230V / 50Hz Motorvermogen 1800 W Bedrijfsmodus S1 Toerental compressor 2850 min

Inhoud drukvat 50 l Bedrijfsdruk ca. 10 bar Theor. aanzuigcapaciteit ca. 257 l/min Theor. afgegeven vermogen ca. 193 l/min Beschermingsgraad IPX2 Apparaatgewicht ca. 34 kg Olie ca. 0,3 l Max. plaatsingshoogte (boven NAP) 1000 m Technische wijzigingen voorbehouden! Geluidswaarden De geluidsemissiewaarden zijn volgens EN ISO 3744 bepaald.www.scheppach.com

Waarschuwing: Controleer beslist het oliepeil vooraf- gaand aan het eerste gebruik! Als het apparaat zonder olie wordt gebruikt, raakt het onherstelbaar beschadigd en vervalt de garantie.

1. Verwijder de plastic olievuldop (14) boven aan de

krukkast van de compressorbehuizing.

2. Vul de krukkast met olie totdat het oliepeil in het

kijkglas (16) tot het midden van de rode cirkel komt.

3. Breng de meegeleverde nieuwe olievuldop (14)

weer aan en draai deze stevig vast.

9.4 Luchtlter (afb. 6)

Waarschuwing: Het luchtlter moet voor het eerste gebruik worden gemonteerd. Gebruik zonder luchtlter beschadigt de compressor en maakt de garantie on- geldig. Het luchtlter (15) wordt aan de rechterkant van de ci- linder ingeschroefd en vastgedraaid.

• De compressor is voorzien van een netsnoer met een geaarde stekker. Deze kan op elke geaard stop- contact 230 V ~ 50 Hz, welke met 16 A is afgeze- kerd, worden aangesloten.

• Let bij de ingebruikname er op dat de netspanning overeenkomt met de bedrijfsspanning en met het machinevermogen overeenkomstig de gegevens op het gegevensplaatje van de machine.

• Lange toevoerleidingen, alsook verlengstukken, kabelhaspels enz. veroorzaken spanningsverlies en kunnen het starten van de motor verhinderen.

• Bij lage temperaturen onder +5°C wordt het starten van de motor door zwaar lopen in gevaar gebracht.

9.6 Aan/uit-schakelaar (afb. 7)

• Beweeg de aan-/uitschakelaar (3) naar boven om de compressor in te schakelen. Voor het uitschakelen wordt de aan/uit-schakelaar omlaag gedrukt.

9.7 Drukinstelling: (afb. 8)

• Met de drukregelaar (5) wordt de druk op de mano- meter (7) ingesteld.

• De ingestelde druk kan bij de snelkoppeling (6) wor- den afgelezen.

• Op de manometer (4) kunt u de keteldruk aezen.

• Controleer het apparaat op transportschade. Meld eventuele schade direct bij het transportbedrijf die de compressor heeft bezorgd.

• De opstelling van de compressor moet nabij de ver- bruiker plaatsvinden.

• Lange luchtleidingen en lange snoeren (verleng- snoeren) moeten worden voorkomen.

• Let er op dat de aanzuiglucht droog en stofvrij is.

• De compressor niet in vochtige of natte ruimtes op- stellen.

• De compressor mag uitsluitend in geschikte ruimtes (goed geventileerd, omgevingstemperatuur +5 °C tot 40 °C) worden gebruikt. In de ruimte mag geen sprake zijn van stof, zuren, dampen, explosieve of brandbare gassen.

• De compressor is geschikt voor gebruik in droge ruimtes. In het bereik waar met spatwater wordt ge- werkt, is gebruik niet toegestaan.

• Vóór de volgende ingebruikname moet het oliepeil in de compressorpomp worden gecontroleerd.

• De compressor mag alleen kortstondig, bij droge omgevingscondities, buitenshuis worden gebruikt.

• De compressor moet altijd droog worden gehouden en mag na de werkzaamheden niet buitenshuis ach- ter worden geladen.

9. Montage en bediening

Let op! Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

9.1 Montage van de wielen (afb. 4)

1. Om de wielen (12) te bevestigen, haalt u eerst

een onderlegplaatje met de wielbout door het wiel heen. Voeg vervolgens een plaatje en een zeskantmoer aan de binnenkant van het wiel toe. Draai de moer nu met de hand zover vast dat het wiel nog gedraaid kan worden.

2. Schuif de wieleenheid door de montagebeugel on-

deraan de tank heen.

3. Bevestig de eenheid met een onderlegplaatje, een

borgplaatje en een moer en draai deze laatste goed vast.

4. Herhaal dit voor het tweede wiel.

9.2 Montage van de rubbervoeten (afb. 5)

Bevestig de rubbervoeten aan de montagebeugel on- deraan de voorkant van de tank met behulp van de meegeleverde schroeven, onderlegringen en moeren.www.scheppach.com

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend snoeren met dezelfde aanduiding. Op de aansluitkabel moet de type-aanduiding vermeld staan. Wisselstroommotor:

• De netspanning moet 230V~ zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter. Aansluitingen en reparaties van de elektrische appa- ratuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Vermeld in geval van vragen de volgende gege- vens:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de machine

• Gegevens van het typeplaatje van de motor

11. Reiniging, onderhoud en opslag

m Let op! Trek bij reinigings- en montagewerkzaamheden altijd de voedingsstekker uit het stopcontact! Gevaar voor verwonding door stroomstoten! m Let op! Wacht tot het apparaat volledig is afgekoeld! Gevaar voor brandwonden! m Let op! Voorafgaand aan alle reinigings- en onderhoudswerk- zaamheden moet het apparaat drukloos worden ge- maakt! Gevaar voor letsel! Let op! Trek bij onderhoudswerkzaamheden altijd de voe- dingsstekker uit het stopcontact.

• Houd het apparaat zoveel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.

9.8 Instelling drukschakelaar (afb. 1)

• De drukschakelaar (2) is in de fabriek ingesteld. Inschakeldruk ca. 8 bar Uitschakeldruk ca. 10 bar

9.9 Thermische veiligheidsschakelaar

De thermische veiligheidsschakelaar is in het apparaat ingebouwd. Ga als volgt te werk als de thermische stroomonder- breker wordt geactiveerd:

• Trek de voedingsstekker uit het contact.

• Wacht ongeveer twee tot drie minuten.

• Sluit het apparaat weer aan.

• Herhaal het proces als het apparaat niet start.

• Als het apparaat niet opnieuw start, schakel het ap- paraat dan met de aan / uit-schakelaar (16) uit en aan.

• Als u al het bovenstaande heeft uitgevoerd en het apparaat werkt nog steeds niet, neem dan contact op met de klantenservice.

10. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de rele- vante VDE- en DIN-voorschriften. De netaanslui- ting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen. Bij werkzaamheden met spuit- en sproeivoorzetappa- raten alsook bij tijdelijk gebruik in de buitenlucht moet het apparaat absoluut middels een aardlekschakelaar met een afschakelstroom van 30 mA of minder worden aangesloten. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van het netsnoer.

• Snijplekken omdat over het netsnoer is gereden.

• Beschadigde isolatie omdat de stekker uit de wand- contactdoos is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd.www.scheppach.com

Compressor op een vlakke, horizontale ondergrond plaatsen. Het oliepeil in het oliepeilglas (16) moet tussen MAX en MIN staan. Olieverversing: Aanbevolen olie: SAE 30 (viscositeit

30) of L-DAB 100 boven 10 °C

SAE 10 (viscositeit 10) of L-DAB 68 onder 10 °C De eerste vulling moet na 10 bedrijfsuren worden ver- verst; daarna moet u na elke 50 bedrijfsuren de olie aftappen en nieuwe olie bijvullen.

11.5 Olieverversing (afb. 1 - 3)

Schakel de motor uit en trek de voedingsstekker uit het stopcontact. Verwijderen van de olieafsluitplug (14). Nadat de eventueel aanwezige luchtdruk is afgevoerd, kunt u de olieaftapplug (9) op de compressorpomp (18) eruit schroeven. Houd er een metalen afvoergootje onder en laat de olie in een opvangbak stromen, zodat de olie niet on- gecontroleerd wegloopt. Als de olie niet helemaal uitstroomt, raden we aan om de compressor een beetje schuin te houden. Plaats de olieaftapplug (9) terug wanneer de olie is afgetapt. Lever de afgewerkte olie in bij een inzamelpunt voor afgewerkte olie. Zorg ervoor dat de compressor op een horizontale on- dergrond staat, zodat de juiste oliehoeveelheid wordt bijgevuld. Voeg verse olie toe via de olievulopening (17) totdat het oliepeil de maximale vulhoeveelheid be- reikt. Deze wordt aangegeven door een rode punt op het olie-peilglas (12) (afb. 2). Overschrijd niet de maxi- male vulhoeveelheid. Overvulling kan schade aan het apparaat tot gevolg hebben. Plaats de olieafsluitplug (14) terug in de olievulopening (17).

11.6 Reinigen van het luchtlter (afb. 6, 10)

Het aanzuiglter voorkomt dat stof en vuil naar binnen worden gezogen. Dit lter moet minimaal elke 300 bedrijfsuren worden gereinigd. De capaciteit van de compressor neemt namelijk aanzienlijk af als het aan- zuiglter verstopt is. Verwijder het aanzuiglter door de bout (D) los te draaien. Haal het kunststof deksel (A) van de behuizing (B) af en reinig het lter (C). Klop het luchtlter, lterdeksel en lterhuis voorzichtig uit. Deze componenten moeten daarna met perslucht (ca. 3 bar) worden uitgeblazen en in omgekeerde volgorde worden teruggeplaatst.

• Wij adviseren om het apparaat direct na elk gebruik te reinigen.

• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor kunnen de kunststofon- derdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.

• Slang en spuitgereedschap moeten voor reiniging van de compressor worden losgekoppeld. De com- pressor mag niet met water, oplosmiddelen of soort- gelijk worden gereinigd.

11.2 Onderhoud van het drukvat (afb. 1)

m Let op! Om het drukvat (11) in goede staat te houden, moet u na elk gebruik het condenswater aftappen door de aftapplug (10) te openen. Maak eerst de keteldruk dru- kloos (zie 10.7.1). De aftapplug wordt geopend door hem linksom te draaien (vanaf de onderzijde van de compressor op de bout gezien), zodat het condenswater volledig uit het drukvat kan wegstromen. Draai vervolgens de aftap- plug weer vast (rechtsom). Controleer vóór elk gebruik het drukvat op roestvorming en beschadigingen. De compressor mag niet gebruikt worden als het druk- vat beschadigd of roestig is. Neem contact op met de klantenservicewerkplaats als u beschadigingen con- stateert. m Let op! Het condenswater uit het drukvat bevat olieresten. Ont- doet u zich van het condenswater op een milieuvrien- delijke manier en deponeer het op een overeenkomsti- ge inzamelplaats.

11.3 Veiligheidsklep (afb. 11)

De veiligheidsklep (8) is ingesteld op de maximaal toe- gestane druk van het drukvat. Het is niet toegestaan om de veiligheidsklep te verstellen of de verbindings- beveiliging (8.2) tussen de aftapmoer (8.1) en de bijbe- horende kap (8.3) te verwijderen. De veiligheidsklep moet elke 30 bedrijfsuren, ten min- ste 3 keer per jaar worden bediend, zodat deze correct functioneert als dit nodig mocht zijn. Draai de geperfo- reerde aftapmoer (8.1) tegen de wijzers van de klok in om te openen en trek dan de klepstang met de hand naar buiten over de geperforeerde aftapmoer (8.1) om de uitloop van het veiligheidsklep te openen. De klep laat nu hoorbaar lucht uit. Aansluitend draait u de af- tapmoer weer rechtsom vast.www.scheppach.com

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelingspun- ten (b.v. gemeentewerven). - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je om- geving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

m Let op! Haal de voedingsstekker uit het stopcontact, ont- luchten het apparaat en alle aangesloten pers- luchtgereedschap. Stel de compressor dusdanig af dat deze niet door onbevoegden in gebruik kan worden genomen. m Let op! De compressor alleen bewaren in een droge om- geving die niet toegankelijk is voor onbevoegden. Niet kantelen, uitsluitend rechtop bewaren! Olie kan uitlopen!

11.7.1 Aftappen van de overdruk

Laat de overdruk in de compressor ontsnappen door de compressor uit te schakelen en de nog aanwezige perslucht in het drukvat te gebruiken, bijv. een univer- seel persluchtgereedschap op stationair toerental of met een luchtpistool.

11.8 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Snaar, koppeling

• niet persé meegeleverd! Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

12. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!www.scheppach.com

Informatie over het afvoeren van versleten appara- tuur kunt u opvragen bij uw gemeente. Brandsto󰀨en en oliën

• Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden ge- leegd!

• Brandstof en motorolie horen niet bij het huishoude- lijke afval of in het riool, maar moeten worden inge- zameld resp. gescheiden worden afgevoerd!

• Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.www.scheppach.com

13. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing Motor start niet, loopt te langzaam of wordt extreem heet. Stroomstoring of netspanning te laag. Controleer de netspanning. Stroomkabel te lang of te dun. Koop een nieuwe kabel bij de dealer. Drukschakelaar defect. Door dealer laten repareren of vervangen. Motor defect. Hoofdcompressor loopt te strak, vastgelopen. Door dealer laten repareren of defecte onderdelen laten vervangen. Hoofdcompressor loopt te strak, vastgelopen. Bewegende delen beschadigd door hitte vanwege onvoldoende smering. Krukas, lager, verbindingsstang, zuigerringen enz. door dealer laten controleren en zo nodig laten vervangen. Bewegende delen zijn beschadigd of geblokkeerd door ongerechtigheden. Trilling of abnormaal geluid. Losse onderdelen. Door dealer laten controleren en evt. laten repareren. Ongerechtigheden in de compressor. Zuigerstang met ventielzitting. Afdichtring groter laten maken door dealer. Bewegende delen te heet. Door dealer laten repareren of vervangen. Onvoldoende druk of verminderde afgiftecapaciteit. Motor loopt te langzaam. Door dealer laten controleren en zo nodig laten repareren. Luchtlterpatroon verontreinigd. Filterpatroon reinigen of vervangen. Lek in de veiligheidsklep. Door dealer laten controleren en zo nodig laten repareren. Lek in de buis. Beschadigde dichting. Beschadigde of verkoolde ventielzitting. Beschadigde zuigerring of cilinder. Te hoog olieverbruik. Oliepeil te hoog. Houd het oliepeil op het juiste niveau. Gat in de olievulplug (14) geblokkeerd. Controleren en reinigen. Zuigerring en/of cilinder versleten of beschadigd. Door dealer laten controleren en zo nodig laten repareren.www.scheppach.com

14. Conformiteitsverklaring
