HASZNÁLATI ÚTMUTATÓ HC51 SCHEPPACH

KompresszorEredeti használati utasítás fordítása

A készüléken található szimbólumok magyarázata Figyelmeztetés - A sérülések kockázatának csökkentése érdekében olvassa el a kezelési útmutatót. Viseljen hallásvédőt. A zaj hatására halláskárosodást szenvedhet. Viseljen porvédő maszkot. Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszttartalmú anyag megmunkálása tilos! Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat. Figyelmeztetés forró felületekre. Figyelmeztetés elektromos feszültségre Figyelmeztetés! A készülék automatizált indulásvezérléssel rendelkezik. Tartsa távol az idegeneket a készülék munkaterületétől! A gépet ne érje eső. A készüléket csak száraz környezeti feltételek mellett szabad tárolni, raktározni és üzemeltetni. Hangteljesítményszint értéke dB-ben m Figyelem! A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos pontokat ez a szimbólum jelöli! Figyelem! Az első üzembe helyezés előtt ellenőrizze az olajszintet, és cserélje ki az olaj záródugóját! A termék megfelel a hatályos európai irányelveknek.www.scheppach.com

2. A készülék leírása (1. ábra) ............................................................................... 123

3. Szállított elemek ................................................................................................ 123

4. Rendeltetésszerű használat .............................................................................. 124

9. Felépítés és kezelés .......................................................................................... 127

10. Elektromos csatlakozás ..................................................................................... 128

11. Tisztítás, karbantartás és tárolás ...................................................................... 129

12. Ártalmatlanítás és újrahasznosítás ................................................................... 131

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismer- tettek az előforduló veszélyforrásokkal. Tartsa be a kezelők legkisebb életkorára vonatkozó rendelkezést. A jelen kezelési útmutató biztonsági utasításain és országa speciális előírásain túl tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általáno- san elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biztonsági utasítá- sokat.

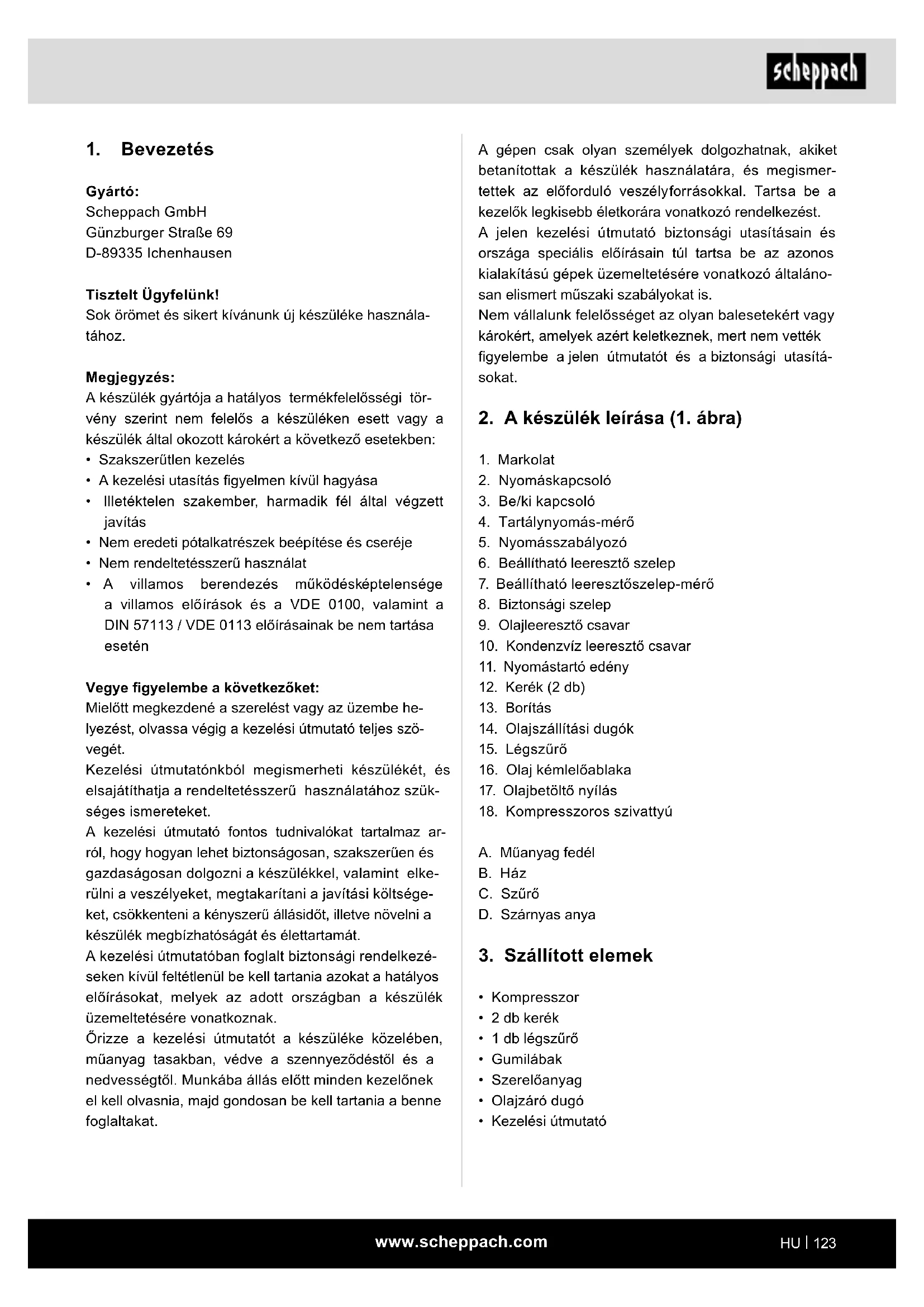

2. A készülék leírása (1. ábra)

4. Tartálynyomás-mérő

6. Beállítható leeresztő szelep

7. Beállítható leeresztőszelep-mérő

8. Biztonsági szelep

9. Olajleeresztő csavar

10. Kondenzvíz leeresztő csavar

11. Nyomástartó edény

14. Olajszállítási dugók

16. Olaj kémlelőablaka

17. Olajbetöltő nyílás

18. Kompresszoros szivattyú

A. Műanyag fedél B. Ház C. Szűrő D. Szárnyas anya

3. Szállított elemek

Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Tisztelt Ügyfelünk! Sok örömet és sikert kívánunk új készüléke használa- tához. Megjegyzés: A készülék gyártója a hatályos termékfelelősségi tör- vény szerint nem felelős a készüléken esett vagy a készülék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés

• A kezelési utasítás gyelmen kívül hagyása

• Illetéktelen szakember, harmadik fél által végzett javítás

• Nem eredeti pótalkatrészek beépítése és cseréje

• Nem rendeltetésszerű használat

• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén Vegye gyelembe a következőket: Mielőtt megkezdené a szerelést vagy az üzembe he- lyezést, olvassa végig a kezelési útmutató teljes szö- vegét. Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szük- séges ismereteket. A kezelési útmutató fontos tudnivalókat tartalmaz ar- ról, hogy hogyan lehet biztonságosan, szakszerűen és gazdaságosan dolgozni a készülékkel, valamint elke- rülni a veszélyeket, megtakarítani a javítási költsége- ket, csökkenteni a kényszerű állásidőt, illetve növelni a készülék megbízhatóságát és élettartamát. A kezelési útmutatóban foglalt biztonsági rendelkezé- seken kívül feltétlenül be kell tartania azokat a hatályos előírásokat, melyek az adott országban a készülék üzemeltetésére vonatkoznak. Őrizze a kezelési útmutatót a készüléke közelében, műanyag tasakban, védve a szennyeződéstől és a nedvességtől. Munkába állás előtt minden kezelőnek el kell olvasnia, majd gondosan be kell tartania a benne foglaltakat.www.scheppach.com

5. A nem használt elektromos szerszámokat tárolja

biztonságos helyen - A használaton kívüli elektromos szerszámokat szá- raz, magasan fekvő vagy elzárt helyen kell tárolni, gyermekek számára nem elérhető távolságban.

6. Ne terhelje túl a elektromos szerszámot

- A megadott teljesítménytartományban jobban és biztonságosabban dolgozhat.

7. Viseljen megfelelő ruházatot

- Ne viseljen bő ruházatot vagy ékszert, mert azok beakadhatnak a mozgó alkatrészekbe. - Ha a szabadban dolgozik, akkor ajánlatos gumi- kesztyűt és csúszásmentes lábbelit viselni. - Ha hosszú a haja, viseljen hajhálót.

8. Ne használja a kábelt olyan célokra, amelyek nem

minősülnek rendeltetésszerűnek - Ne a kábelnél fogva húzza ki a csatlakozódugót az aljzatból. Óvja a kábelt a hőtől, olajtól és éles peremektől.

9. Gondosan ápolja a szerszámot

- A helyes és biztonságos munkavégzés érdeké- ben tartsa tisztán a kompresszort. - Tartsa be a karbantartásra vonatkozó előírásokat. - Rendszeresen ellenőrizze az elektromos szer- szám csatlakozóvezetékét, és ha sérülést észlel rajta, cseréltesse le illetékes szakemberrel. - Rendszeresen ellenőrizze a hosszabbító kábele- ket, és cserélje ki azokat, ha megsérülnek.

10. Húzza ki a dugós csatlakozót a csatlakozóaljzatból

- Ha nem használja az elektromos szerszámot, karbantartás előtt, valamint a szerszámok, pl. fű- részlap, fúrószár, marófej cseréjekor.

11. Kerülje a véletlen bekapcsolást

- Győződjön meg arról, hogy a csatlakozódugó aljzatba történő bedugásakor ki van kapcsolva a kapcsoló.

12. Kültéren használjon hosszabbító kábelt

- A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbító kábelt használjon. - Kábeldob használata esetén mindig tekerje le tel- jesen a kábelt.

13. Legyen mindig óvatos

- Figyeljen arra, amit csinál. Dolgozzon ésszel. Ne használja a villamos kézi szerszámot, ha nem koncentrál.

14. Ellenőrizze az elektromos szerszámot, hogy nem

sérült-e - Az elektromos szerszám további használata előtt gondosan ellenőrizze a védőszerkezetet vagy az enyhén sérült részek kifogástalan és rendelte- tésszerű működését.

4. Rendeltetésszerű használat

A kompresszor sűrített levegő előállítására szol- gál olyan sűrített levegős szerszámokhoz, amelyek legfeljebb mintegy 193 l/perc levegőmennyiséggel működtethetők (pl. abroncstöltő, kifúvópisztoly vagy festékszóró pisztoly). A kompresszort csak száraz és jól szellőző beltéri he- lyiségben szabad üzemeltetni. A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a fe- lelősséget. Kérjük, vegye gyelembe, hogy készülékeinket rendel- tetésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Biztonsági utasítások

m Figyelem! Elektromos szerszámok használatakor az elektromos áramütés, a sérülés- és tűzveszély ellen tartsa be a következő alapvető biztonsági intéz- kedéseket. Használat előtt olvassa el az elektromos szerszám összes útmutatóját és tartsa be a biztonsági utasításokat. Biztonságos munkavégzés

1. Tartsa rendben a munkaterületet

- A munkaterületi rendetlenség balesetveszélyes.

2. Vegye gyelembe a környezeti hatásokat

- Az elektromos szerszámot ne érje eső. - Az elektromos szerszámot ne használja nedves vagy vizes környezetben. Áramütés veszélye! - Gondoskodjon a jó megvilágításról a munkaterü- leten. - Ne használja olyan helyen az elektromos szer- számot, ahol tűz- vagy robbanásveszély áll fenn.

3. Védekezzen az áramütéssel szemben

- Teste ne érintkezzen a földelt alkatrészekkel (például csövekkel, fűtőtestekkel, tűzhelyekkel, hűtőszekrényekkel).

4. Tartsa távol a gyermekeket!

- Ne engedje, hogy mások megérintsék a szerszá- mot és kábelét, tartsa őket távol a munkaterület től.www.scheppach.com

23. Kerülje el a vezetékrendszer túlzott terhelését az-

zal, hogy exibilis tömlőcsatlakozásokat használ, melyekkel elkerülhetők a törési helyek.

24. Győződjön meg arról, hogy az olajhűtő berende-

zések tisztán vannak tartva, és a védőberendezé- sek üzemképes állapotban maradnak.

25. Égési sérülések veszélye a forró olaj miatt

- Viseljen megfelelő védőkesztyűt. - A kompresszoron soha ne dolgozzon nyílt láng közelében. - Ügyeljen rá, hogy ne folyjon ki az olaj.

26. 0 °C alatti alacsony hőmérsékletek esetén tilos el-

27. Figyelmeztetés: Az eltömődött olajszűrők vagy a

szelepek meghibásodása a kenés megszűnését eredményezi. m FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám hasz- nálata előtt keressék fel orvosukat és implantátumuk gyártóját. TOVÁBBI BIZTONSÁGI UTASÍTÁSOK Vegye gyelembe az adott sűrített levegős szer- szám / sűrített levegős előtét berendezés megfe- lelő üzemeltetési útmutatóját! Az alábbi általános megjegyzéseket szintén gyelembe kell venni: A sűrített levegővel és a kifúvópisztollyal való munkavégzésre vonatkozó biztonsági utasítások

• Ügyeljen rá, hogy megfelelő, legalább 2,50 m-es tá- volságot tartson a terméktől, és üzem közben tartsa távol a sűrített levegős szerszámokat / sűrített le- vegős előtét-berendezéseket a kompresszortól.

• A kompresszor szivattyúja és vezetékei üzem köz- ben erősen felmelegszenek. Megérintésük égési sérülést okoz.

• A kompresszor által beszívott levegőbe nem kerül- het semmilyen adalékanyag, mert ez a kompresz- szor szivattyújában tüzet vagy robbanást okozhat.

• A tömlőcsatlakozó meglazításakor tartsa kézzel szorosan a tömlő csatlakozódarabját. Így elkerül- heti a visszacsapódó tömlő miatti sérüléseket. - Ellenőrizze, hogy a mozgó részek kifogástalanul működnek, nem szorulnak és nem sérültek-e. Az elektromos szerszám kifogástalan üzemeltetésé- hez minden alkatrészt helyesen kell felszerelni és minden feltételt be kell tartani. - A sérült védőszerkezeteket és alkatrészeket ren- deltetésszerűen, illetékes szakműhellyel javíttas- sa meg vagy cseréltesse ki, amennyiben a keze- lési útmutató nem rendelkezik másként. - A sérült kapcsolókat vevőszolgálati szervizünkkel cseréltesse ki. - Ne használjon hibás vagy sérült csatlakozóveze- téket. - Ne használjon olyan elektromos szerszámot, amelynek a kapcsolója nem működik.

15. Az elektromos szerszámot villamossági szakem-

berrel javíttassa meg - Ez az elektromos szerszám megfelel a vonatkozó biztonsági előírásoknak. Javításokat csak villa- mossági szakember végezhet, eredeti pótalkat- részekkel; ellenkező esetben a gép használója balesetet szenvedhet.

- A saját biztonsága érdekében csak a kezelési út- mutatóban megadott vagy a gyártó által ajánlott vagy megadott tartozékokat és kiegészítő készü- lékeket használja. A kezelési útmutatóban vagy a katalógusban javasoltaktól eltérő betétszerszá- mok vagy tartozékok használata személyi sérülé- sek veszélyével fenyegethet.

- A kompresszor használatakor hallásvédő vise- lendő.

18. A csatlakozóvezeték cseréje

- Ha megsérül a csatlakozóvezeték, akkor a veszé- lyeket elkerülendő a gyártóval vagy villamossági szakemberrel kell lecseréltetni. Áramütés veszélye.

19. Abroncsok felfújása

- Felfújás után azonnal ellenőrizze az abroncsnyo- mást egy megfelelő mérőkészülékkel, például egy benzinkúton.

20. Közúti közlekedésre alkalmas kompresszorok

építkezéseken - Ügyeljen rá, hogy minden tömlő és szerelvény megfeleljen a kompresszor megengedett legna- gyobb üzemi nyomásának.

21. Felállítás helye

- Állítsa a kompresszort vízszintes felületre.

22. 7 bar feletti nyomásokon a bevezetőtömlőket ér-

demes biztonsági kábellel, pl. egy drótkötéllel fel- szerelni.www.scheppach.com

Nyomástartó edények üzemeltetése

• Ha nyomástartó edényt üzemeltet, akkor tartályt megfelelő állapotban kell tartani, előírás szerint kell működtetni és felügyelni, a karbantartási és javítási munkákat haladéktalanul el kell végezni, és a körül- ményektől függő szükséges biztonsági intézkedése- ket meg kell hozni.

• A felügyeleti szerv rendkívüli esetben szükséges fel- ügyeleti intézkedéseket is megkövetelhet.

• Nem szabad nyomástartó edényt üzemeltetni, ha olyan hiányosság mutatkozik, amely az alkalmazot- takat vagy más személyeket veszélyeztet.

• Minden egyes üzemeltetés előtt ellenőrizze, hogy nem rozsdás vagy sérült-e a nyomástartó edény. A kompresszort nem szabad sérült vagy rozsdás nyo- mástartó edénnyel üzemeltetni. Ha sérüléseket ész- lelt, forduljon ügyfélszolgálati szervizünkhöz. A biztonsági utasításokat tárolja megfelelően. Fennmaradó kockázatok A gép a technika jelenlegi állása és az elismert bizton- ságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennma- radó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.

• Emellett fennállhatnak olyan, nem nyilvánvaló fenn- maradó kockázatok is, melyek minden elővigyáza- tosság ellenére sem szüntethetők meg.

• A fennmaradó kockázatok minimálisra csökkenthe- tők azonban a „Biztonsági utasítások”, a „Rendelte- tésszerű használat” és a kezelési útmutató együttes betartásával.

• Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a bekapcsoló gombot. A kezelési útmutatóban javasolt szerszámokat hasz- nálja. Így biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.

• A kezét tartsa távol a munkaterülettől, ha a gép üze- mel.

Hálózati csatlakozás 230 V / 50 Hz Motor teljesítménye 1800 W Üzemmód S1 Kompresszor fordulatszáma 2850 min

• Amikor a sűrített levegős pisztollyal dolgozik, viseljen védőszemüveget és légzésvédő maszkot. A képző- dő por károsítja az egészséget! Az idegen testek és kifúvott tárgyak könnyebb sérüléseket okozhatnak.

• A kifúvópisztollyal ne fújjon le személyeket, és ne használja a testén viselt ruházat megtisztítására. Sérülésveszély! A szóró és fúvó előtét-készülékek (pl. festékszóró) használatára vonatkozó biztonsági utasítások:

• A szóró előtétkészüléket feltöltés közben tartsa tá- vol a kompresszortól, hogy ne érhesse folyadék a kompresszort.

• A szóró előtétkészülékkel (pl. festékszóróval) soha ne végezzen szórást a kompresszor irányába. A nedvesség elektromos veszélyeket okozhat!

• Ne használjon olyan lakkot vagy oldószert, melynek lobbanáspontja 55 °C alatti. Robbanásveszély!

• Ne melegítse fel a lakkot vagy az oldószert. Robba- násveszély!

• Egészségkárosító folyadékokkal való munkavég- zéskor védelem céljából szűrő felszerelés (arc- maszk) használata szükséges. Vegye gyelembe az ilyen anyagok gyártói által megadott, védelmi intéz- kedésekre vonatkozó információkat is.

• A felhasználandó anyagok külső csomagolásain el- helyezett, veszélyes anyagokra vonatkozó rendelet szerinti adatokat és jelöléseket gyelembe kell ven- ni. Szükség esetén kiegészítő védelmi intézkedé- seket kell foganatosítani, így elsősorban megfelelő ruházatot és maszkot kell viselni.

• A szórási folyamat közben, és a munkaterületen általánosságban tilos a dohányzás. Robbanásve- szély! A festékgőz is könnyen éghető.

• Kerülni kell a tűzfészkek, nyílt láng és szikraképző- déssel járó gépek használatát, és ezek közelségét.

• Tilos a munkatérben ételt vagy italt tárolni vagy fo- gyasztani. A festékgőz károsítja az egészséget.

• A munkatér legyen nagyobb, mint 30 m³, továbbá szóráskor, valamint száradáskor biztosítani kell a megfelelő levegőcserét.

• Soha ne végezzen szórást széllel szemben. Éghető, ill. veszélyes szóróanyagok szórásakor alapvetően be kell tartani a helyi rendőrhatóság rendelkezéseit.

• Ha PVC nyomótömlőt használ, ne dolgozzon olyan anyagokkal, mint például lakkbenzin, butil-alkohol vagy metilén-klorid. Ezek az anyagok károsítják a nyomótömlőt.

• A munkaterületet el kell választani a kompresszor- tól, hogy a berendezés ne kerülhessen közvetlen érintkezésbe a munkaközeggel.www.scheppach.com

• Rendelésnél adja meg a cikkszámot, valamint a ter- mék típusát és gyártási évét. m FIGYELMEZTETÉS! A termék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskók- kal, fóliákkal és apró részekkel játsszanak! Lenye- lés és fulladás veszélye áll fenn!

8. Üzembe helyezés előtt

• A csatlakoztatás előtt győződjön meg arról, hogy a típustáblán szereplő adatok egyeznek a hálózati adatokkal.

• Az első üzembe helyezés előtt távolítsa el a szállítá- si dugót (14), és a 8.3 pontban leírtak szerint töltse fel olajjal a kompresszor szivattyúházát.

• Ellenőrizze, hogy nincsenek-e szállítási sérülések a készüléken. Az esetleges sérüléseket azonnal je- lentse a kompresszort kiszállító szállítmányozónak.

• A kompresszor telepítése a fogyasztó közelében történjen.

• Kerülje a hosszú légvezetékek és hosszú tápveze- tékek (hosszabbító kábelek) használatát.

• Ügyeljen arra, hogy a beszívott levegő száraz és pormentes legyen.

• A kompresszort ne állítsa nyirkos vagy nedves he- lyiségbe.

• A kompresszort csak megfelelő helyiségben (jól szellőző, +5°C és 40°C közötti környezeti hőmér- séklet) szabad működtetni. A helyiségnek portól, savaktól, gőzöktől, robbanásveszélyes és gyúl- ékony gázoktól mentesnek kell lennie.

• A kompresszort száraz helyiségben történő hasz- nálatra tervezték. Olyan területeken, ahol fröccse- nő vízzel dolgoznak, használata nem megengedett.

• Üzembe helyezés előtt ellenőrizze az olajszintet a kompresszoros szivattyúban.

• A kompresszort csak rövid ideig, száraz környezeti feltételek mellett szabad kültéren használni.

• A kompresszort mindig szárazon kell tartani, és használat után nem szabad kint hagyni a szabad- ban.

9. Felépítés és kezelés

Figyelem! Az üzembe helyezés előtt feltétlenül szerelje össze tel- jesen a készüléket! Nyomástartó edény térfogata 50 l Üzemi nyomás kb. 10 bar Elm. szívóteljesítmény kb. 257 l/perc Elm. leadott teljesítmény kb. 193 l/perc Védelmi fokozat IPX2 A készülék súlya kb. 34 kg Olaj kb. 0,3 l Max. felállítási magasság (tengerszint felett) 1000 m A műszaki változtatás jogát fenntartjuk! Zaj jellemző értékei A zajkibocsátási értékek megállapítása az EN ISO 3744 szabvány alapján történt. Viseljen hallásvédőt. A zaj hatására halláskárosodást szenvedhet. m Figyelmeztetés: A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zaja meghaladja a 85 dB értéket, akkor kérjük, viseljen megfelelő hal- lásvédőt.

hangteljesítményszint 97 dB

hangnyomásszint 74,2 dB

wA/pA bizonytalanság 2,37 dB

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.

• Távolítsa el a csomagolóanyagot, valamint a csoma- golási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, nem szenvedett-e a termék és a tar- tozékok szállítási sérüléseket. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamáci- ókat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a cso- magolást.

• A használatba vétel előtt ismerkedjen meg a termék- kel a kezelési útmutató alapján.

• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatré- szeket szakkereskedőjénél vásárolhat.www.scheppach.com

• Alacsony, +5°C alatti hőmérsékleten előfordulhat, hogy a motor nehezen indul.

9.6 Be-/ kikapcsoló (7. ábra)

• A kompresszor bekapcsolásához húzza felfelé a be-/kikapcsolót (3). Kikapcsoláshoz nyomja lefelé a be-/kikapcsolót.

9.7 Nyomásbeállítás: (8. ábra)

• A nyomás a nyomásszabályozóval (5) állítható a manométeren (7).

• A beállított nyomás a gyorscsatlakozónál (6) véte- lezhető.

• A manométeren (4) leolvasható a tartálynyomás.

9.8 A nyomáskapcsoló beállítása (1. ábra)

• A nyomáskapcsoló (2) gyárilag be van állítva. Bekapcsolási nyomás: kb. 8 bar Kikapcsolási nyomás: kb. 10 bar

9.9 Hőkioldó védőkapcsoló

A termikus védőkapcsoló be van szerelve a készülék- be. Ha kioldott a hőkioldó védőkapcsoló, akkor az alábbiak szerint járjon el:

• Húzza ki a hálózati csatlakozót.

• Várjon körülbelül két-három percet.

• Dugja be újra a készüléket.

• Ha a készülék nem indul el, ismételje meg a folya- matot.

• Ha a készülék ismételten nem indul el, kapcsolja ki a készüléket a be-/kikapcsolóval (16), majd kapcsolja be újra.

• Ha elvégezte az összes fent megadott lépést, és a készülék továbbra sem működik, vegye fel a kap- csolat Szerviz részlegünkkel!

10. Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatko- zó VDE és DIN előírásoknak. Az ügyfél által bizto- sított hálózati csatlakozásnak, valamint az alkal- mazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak. Ha szóró és fúvó előtétkészülékekkel dolgozik, valamint ha ideiglenesen a szabadban üzemelteti a kompresz- szort, akkor a készüléket feltétlenül olyan hibaáram-vé- dőkapcsolóra kell csatlakoztatni, melynek kioldási áramerőssége nem haladja meg a 30 mA ér téket.

9.1 A kerekek felszerelése (4. ábra)

1. A kerekek (12) rögzítéséhez először vezessen át a

kereken egy alátétet a kerékcsapszeggel. Ezután helyezzen fel egy alátétet és egy hatlapú anyát a kerék belső oldalára. Ezután húzza meg kézzel annyira az anyát, hogy a kerék még forgatható legyen.

2. Tolja át a kerékegységet a tartály alatti fülön.

3. Rögzítse egy alátéttel, egy biztonsági alátéttel és

egy anyával, majd húzza meg szorosan.

4. Ismételje meg ezt a folyamatot a másik keréknél.

9.2 A gumilábak felszerelése (5. ábra)

Rögzítse a gumilábakat a fülre lent a tartály elülső ol- dalán a mellékelt csavarok, alátétek és anyák felhasz- nálásával.

Figyelmeztetés: Az első használat előtt feltétlenül el- lenőrizze az olajszintet! Ha a készüléket olaj nélkül működteti, az javíthatatlan sérüléseket okoz és elvész a garancia.

1. Vegye le fent a kompresszorház tekerőkar-dobo-

zában lévő műanyag olajbeeresztő csavart (14).

2. Töltsön be olajat a tekerőkar-dobozba, amíg az

olajszint a kémlelőüvegben (16) el nem éri a piros kör középpontját.

3. Helyezze fel az új olajbeeresztő csavart, amely a

szállítási tartalom részét képezi (14), és jól húzza meg.

9.4 Légszűrő (6. ábra)

Figyelmeztetés: A légszűrőt az első használat előtt kell felszerelni. A légszűrő nélküli üzemeltetés károsítja a kompresszort és elvész a garancia. A légszűrőt (15) a henger jobb oldalára kell felcsava- rozni és jól meg kell húzni.

9.5 Hálózati csatlakozás

• A kompresszor védőérintkezős csatlakozós hálózati kábellel rendelkezik. Ez minden olyan védőérint- kezővel ellátott 230 V ~ 50 Hz csatlakozóaljzatra csatlakoztatható, amely 16 A áramerősségre van biztosítva.

• Az üzembe helyezés előtt ügyeljen arra, hogy a há- lózati feszültség megfeleljen az adattáblán szerep- lő üzemi feszültségnek és a gép teljesítményének.

• A hosszú tápvezetékek, hosszabbítók, kábeldobok stb. feszültségesést okoznak, és megakadályozhat- ják a motor beindulását.www.scheppach.com

m Figyelem! Várja meg, amíg a készülék teljesen lehűlt! Égési sé- rülések veszélye! m Figyelem! Minden tisztítási és karbantartási munka előtt nyomás- mentesíteni kell a készüléket! Sérülésveszély! Figyelem! Minden tisztítási munkálat előtt húzza ki a hálózati csatlakozódugót.

• Tartsa a lehető legnagyobb mértékben por- és szennyeződésmentesen a készüléket. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel.

• Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.

• Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyel- jen arra, hogy ne juthasson víz a készülék belse- jébe.

• A tömlőt és a szórószerszámokat tisztítás előtt le kell választani a kompresszorról. A kompresszort nem szabad vízzel, oldószerekkel vagy hasonlók- kal tisztítani.

11.2 A nyomástartó edény karbantartása (1. ábra)

m Figyelem! A nyomástartó edény (11) hosszú élettartama érdeké- ben minden egyes üzemeltetés után eressze le a kon- denzvizet a leeresztő csavar (10) kioldásával. Először eressze le a tartálynyomást (lásd: 10.7.1). A leeresztő csavar az óramutató járásával ellentétes irányba forgatva (a csavart a kompresszor aljától néz- ve) oldható ki, hogy a kondenzvíz teljesen kifolyhasson a nyomástartályból. Ezután zárja vissza a leeresztő csavart (az óramutató járásának irányába forgatva). Minden egyes üzemeltetés előtt ellenőrizze, hogy nem rozsdás vagy sérült-e a nyomástartó edény. A kompresszort nem szabad sérült vagy rozsdás nyo- mástartó edénnyel üzemeltetni. Ha sérüléseket ész- lelt, forduljon ügyfélszolgálati szervizünkhöz. m Figyelem! A nyomástartó edényből származó kondenzvíz olajma- radványokat tartalmaz. A kondenzvizet ártalmatlanítsa környezetbarát módon, megfelelő gyűjtőhelyen. Sérült elektromos csatlakozóvezetékek Az elektromos csatlakozóvezetékek szigetelései gyak- ran sérülnek. Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ab- lak- vagy ajtónyílásokon vezeti át.

• Törések a csatlakozóvezeték szakszerűtlen rögzíté- se vagy vezetése miatt.

• Nyíródások a csatlakozóvezetéken való áthaladás miatt.

• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.

• repedések a szigetelés öregedése miatt. Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életve- szélyesek. Rendszeresen ellenőrizze, nem sérültek-e az elektro- mos csatlakozóvezetékek. Ügyeljen arra, hogy a csat- lakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva. Az elektromos csatlakozóvezetékeknek meg kell fe- lelniük a vonatkozó VDE- és DIN-előírásoknak. Csak azonos jelölésű csatlakozó vezetékeket használjon. A csatlakozókábelen kötelező a nyomtatott típusmeg- nevezés megléte. Váltóáramú motor:

• A hálózati feszültség értéke 230 V váltóáram le- gyen.

• A hosszabbító vezeték legfeljebb 25 m hosszú le- het, és legalább 1,5 négyzetmilliméter keresztmet- szettel kell rendelkezzen. Az elektromos szerelvények csatlakoztatását és javí- tását csak villamossági szakember végezheti. Ha kérdése van, kérjük, adja meg az alábbi adato- kat:

• A gép típustáblájának adatai

• A motor típustáblájának adatai

11. Tisztítás, karbantartás és tárolás

m Figyelem! Minden tisztítási és karbantartási munkálat előtt húz- za ki a hálózati csatlakozódugót! Áramlökések miatti sérülésveszély!www.scheppach.com

Ezt piros pont jelöli az olaj kémlelőablakán (12) (2. áb- ra). Ne lépje túl a maximális feltöltési mennyiséget. A túltöltés az eszköz megrongálódását eredményezheti. Helyezze vissza az olajzáró dugót (14) az olajbetöltő nyílásra (17).

11.6 A légszűrő tisztítása (6., 10. ábra)

A beszívó szűrő megakadályozza a por és szennyező- dés beszívását. Ezt a szűrőt legalább 300 üzemórán- ként meg kell tisztítani. Az eltömődött beszívó szűrő jelentősen rontja a kompresszor teljesítményét. A csavar (D) kioldásával távolítsa el a beszívó szűrőt. Vegye le a műanyag fedelet (A) a házról (B) és tisztítsa meg a szűrőt (C). Óvatosan ütögesse ki a légszűrőt, a szűrőfedelet és a szűrőházat. Ezután fúvassa ki sűrí- tett levegővel (kb. 3 bar) ezeket az alkotóelemeket, és fordított sorrendben szerelje vissza őket.

m Figyelem! Húzza ki a hálózati csatlakozót, légtelenítse a ké- szüléket és az összes csatlakoztatott sűrített le- vegős szerszámot. Úgy helyezze el a kompresz- szort, hogy illetéktelen személyek ne tudják üzem- be helyezni. m Figyelem! A kompresszort kizárólag száraz és jogosulatlan személyek számára nem hozzáférhető környezet- ben tárolja. Ne elbillentett helyzetben, hanem állva tárolja! Az olaj kifuthat!

11.7.1 A túlnyomás leeresztése

A túlnyomás leeresztéséhez kapcsolja ki a komp- resszort, és használja fel a nyomástartó edényben maradt sűrített levegőt például egy sűrített levegős szerszám üresen járatásával vagy kifúvópisztoly mű- ködtetésével.

11.8 Szervizinformációk

Vegye gyelembe, hogy ennél a terméknél a követke- ző alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre haszná- lati anyagokként van szükség. Kopóalkatrészek*: Szíjak, csatlakozó

• nem feltétlenül tartoznak a szállított elemek közé! Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

11.3 Biztonsági szelep (11. ábra)

A biztonsági szelep (8) a nyomástartó edény legna- gyobb megengedett nyomására van beállítva. A bizton- sági szelep átállítása, vagy a leeresztő anya (8.1) és a sapkája (8.3) közötti csatlakozás rögzítésének (8.2) eltávolítása nem megengedett. Ahhoz, hogy a biztonsági szelep szükség esetén megfe- lelően működjön, 30 üzemóránként, de legalább évente 3 alkalommal működtetni kell. A biztonsági szelep kime- netének megnyitásához nyissa meg a perforált leeresz- tő anyát (8.1) az óramutató járásával ellentétes irányba forgatva, majd a perforált leeresztő anyán (8.1) keresztül húzza kifelé kézzel a szelepszárat. A szelep ekkor hall- hatóan kiengedi a levegőt. Ezután az óramutató járásá- nak irányába forgatva húzza meg újra a leeresztő anyát.

11.4 Rendszeresen ellenőrizze az olajszintet (2.

ábra). Állítsa a kompresszort sík, egyenes felületre. Az olajszintnek az olaj kémlelőablakának (16) MAX és MIN jelzései közé kell esnie. Olajcsere: Ajánlott olaj: SAE 30 (viszkozitás: 30) vagy L-DAB 100, 10 °C fölött SAE 10 (viszkozitás: 10) vagy L-DAB 68, 10 °C alatt Az első feltöltést 10 üzemóra elteltével le kell cserélni; ezt követően 50 üzemóránként le kell engedni az ola- jat, és újat kell betölteni.

11.5 Olajcsere (1 - 3. ábra)

Kapcsolja ki a motort, és húzza ki a hálózati csatla- kozót a csatlakozóaljzatból. Távolítsa el az olajzáró dugót (14). Miután az esetlegesen rendelkezésre álló levegőnyomást leeresztette, kicsavarhatja az olajlee- resztő csavart (9) a kompresszoros szivattyún (18). Hogy az olaj ne folyjon ki ellenőrizetlenül, helyezzen alá egy kisméretű bádogedényt, és fogja fel az olajat egy tartályban. Ha az olaj nem folyik ki teljesen, javasoljuk, hogy kissé döntse meg a kompresszort. Ha az olaj kifolyt, helyez- ze vissza az olajleeresztő csavart (9). A fáradt olajat adja le ártalmatlanításra megfelelő át- vevőhelyen. A megfelelő olajmennyiség betöltéséhez ügyeljen rá, hogy a kompresszor sík felületen álljon. Töltsön be friss olajat az olajbetöltő nyíláson (17) keresztül, míg az olajszint el nem éri a maximális feltöltési mennyiséget.www.scheppach.com

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfel- használóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepí- tettek és értékesítettek, és így a 2012/19/EU euró- pai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elekt- ronikai berendezések ártalmatlanítására. A kiselejtezett készülék ártalmatlanítási lehetősé- geiről a helyi önkormányzatnál tájékozódhat. Üzemanyagok és olajok

• A készülék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!

• Az üzemanyag és a motorolaj nem minősül kommu- nális hulladéknak, és nem szabad a csatornába ön- teni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.

12. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újrahaszno- síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon. Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések) A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, me- lyek nincsenek rögzített módon telepítve a készülék- be, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladék- kezelésére vonatkozó törvény szabályozza.

• Az elektromos és elektronikai berendezések tulaj- donosát, illetve használóját törvény kötelezi a be- rendezések leadására az élettartamuk lejártával.

• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék- ről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

• A leselejtezett elektromos és elektronikai berende- zéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra: - Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok). - Az elektronikai berendezés vásárlásának hely- színe (telephellyel rendelkező vagy online forgal- mazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt. - Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejte- zett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készülé- ket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtő- helyen is. - A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.www.scheppach.com

Üzemzavar Lehetséges ok Megoldás A motor nem indul be, túl lassú vagy nagyon felforrósodik. Áramhiba vagy a hálózati feszültség túl alacsony. Ellenőrizze a hálózati feszültséget. Az áramkábel túl hosszú vagy túl vékony. Szerezzen be új kábelt a kereskedőtől. Hibás nyomáskapcsoló. A kereskedővel javíttassa meg vagy cseréltesse ki. Hibás motor. A főkompresszor túl erősen jár, megakadt. A kereskedővel javíttassa meg vagy cseréltesse ki a hibás alkatrészeket. A főkompresszor túl erősen jár, megakadt. Károsodtak a mozgó alkatrészek a hő miatt és a nem elégséges kenés következtében. Ellenőriztesse a kereskedővel a forgattyús tengelyt, csapágyakat, összekötő rudat, dugattyúgyűrűket stb. és szükség esetén cseréltesse ki. Károsodtak a mozgó alkatrészek vagy idegen test blokkolja azokat. Vibrálás vagy szokatlan zaj. Meglazult alkatrészek. A kereskedővel ellenőriztesse, és szükség esetén javíttassa meg. Idegen test a kompresszorban. Dugattyúrúd szelepülékkel. A kereskedővel nagyíttassa meg a tömítőgyűrűt. A mozgó alkatrészek túl forróak. A kereskedővel javíttassa meg vagy cseréltesse ki. Nem elég a nyomás vagy csökkent kimeneti teljesítmény. A motor túl lassan jár. A kereskedővel ellenőriztesse, és szükség esetén javíttassa meg. Szennyezett légszűrő patron. Tisztítsa meg vagy cserélje ki a légszűrő patront. Szivárgás a biztonsági szelepben. A kereskedővel ellenőriztesse, és szükség esetén javíttassa meg. Szivárgás a csőben. Sérült tömítés. Sérült vagy karbon bevonatú szelepülék. Sérült dugattyúgyűrű vagy henger. Túlzott olajfogyasztás. Túl magas az olajszint. Tartsa a megfelelő szinten az olajszintet. Eltömődött a lyuk az olajfeltöltő dugóban (14). Ellenőrizze és tisztítsa meg. Elkopott vagy sérült a dugattyúgyűrű és/ vagy henger. A kereskedővel ellenőriztesse, és szükség esetén javíttassa meg.www.scheppach.com

14. Megfelelőségi nyilatkozat
