A készüléken található szimbólumok magyarázata

	Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat!
	Hordjon egy zajcsökkentő fülvédőt. A zaj behatása hallásvesztéshez vezethet.
	Figyelmeztetés a forró részek elől
	Figyelmeztetés az elektromos feszültség elől
	Figyelmeztetés! Az egység távirányított és figyelmeztetés nélkül megindulhat Tartsa távol a harmadik feleket a készülék munkaterületétől!
	Figyelmeztetés! Az egység távvezérelt, és figyelmeztetés nélkül elindulhat.

Tartalomjegyzék:

1. Bevezetés....55
2. A készülék leírása 55
3. Szállított elemek....55
4. Rendeltetésszerűi használat....56
5. Biztonsági utasítások 56
6. Technikai adatok 58
7. Beüzemeltetés előtt....58
8. Felépítés és kezelés....58
9. Elektromos csatlakoztatás 59
10. Tisztítás, karbantartás és tárolás....59
11. Megsemmisítés és újrahasznosítás....60
12. Hibaelhárítás 61

Oldal:

1. Bevezetés

Gyártó:

scheppach

Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja.

Kedves Vásárló!

A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen javítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerütlen használat,
• az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.

Javaslatok:

Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.

Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehetőségeinek megismertetése.

Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.

A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.

Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés-től és a nedvességtől, és tárolja a készülék közelé-ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.

A jelen üzemelési utasításokba foglalt biztonsági előírások és a helyi országos különleges előírások ki-egészítéseként be kell tartani az általánosan elismert müszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor.

Az útmutató, valamint a biztonsági előírások figyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.

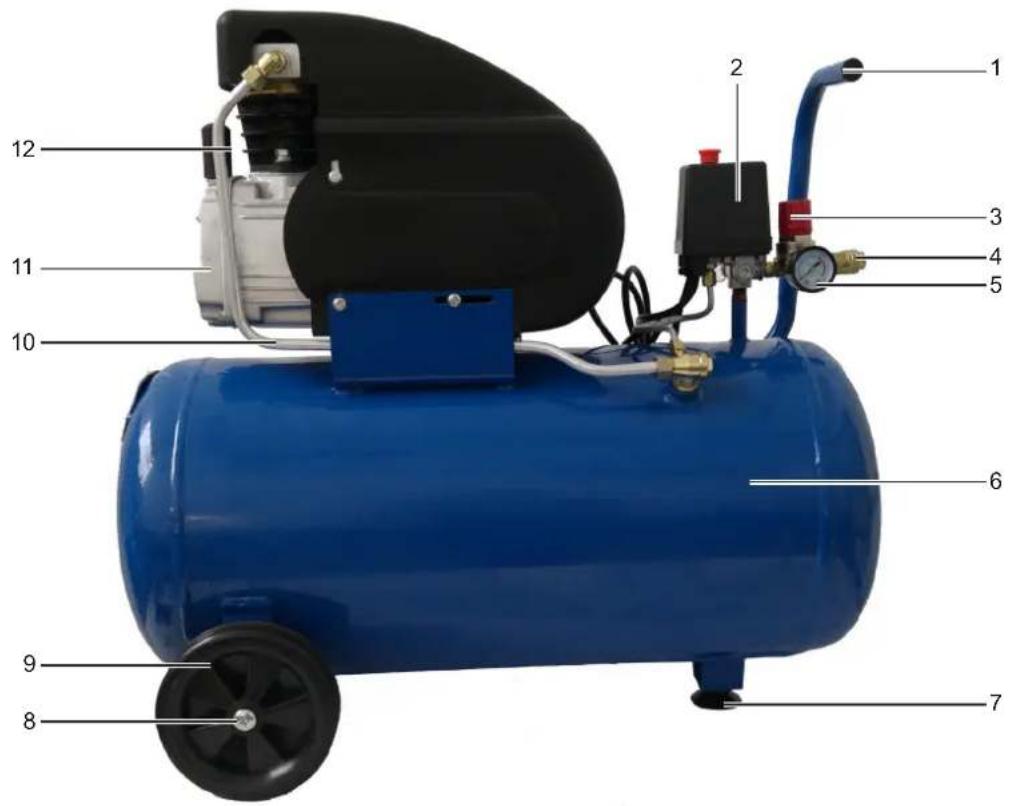

2. A készülék leírása (1 - 9-as kép)

1. Szállítási fogantyú
2. Nyomáskapcsoló
3. Nyomásszabályozó
4. Nyomástartály
5. Állóláb
6. Kerékagycsavar
7. Kerék
8. Nyomóvezeték
9. Forgattyúház
10. Olajzáródugó
11. Légszűrő
12. Kondenzvíz leeresztő csavarja
13. Biztonsági szelep
14. Be-/kikapcsoló
15. Olajszint-ellenőrző kijelzés

16. Olajleeresztés-/Csavar

17. Gyorscsatlakozó (szabályozott sűrített levegő)

18. Manométer (leolvasható a beállított nyomás)

3. Szállított elemek

FIGYELEM

A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacs-kókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!

• Kompresszor
• Használati útmutató
• 2 kerékek
• Állóláb
• Szerelési anyaggal (2-es kép)

• Olajos flakon

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.

• Távolítsa el a csomagolóanyagot, valamint a cso-magolási / szállítási biztosításokat (ha vannak ilye-nek).
• Ellenőrizze, hogy teljes-e a szállítmány.
• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit.
• Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.

4. Rendeltetésszerűi használat

A kompresszor préslég előállítására szolgál, a préslég által üzemeltetett szerszámokhoz, amelyek cca. 165 l/perc-i légmennyiséggel lehetnek üzemeltetve (mint például abroncstöltők, kifúvópisztolyok és lakkozó pisztolyok).

A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.

Kerjuk vegye figyelembe, hogy a keszulekeink rendeltetesuk szerint nem az ipari, kezműipari vagy gyari hasznalatra lettek konstrualva. Nem vallalunk szavatossagot, ha a keszulek ipari, kezműipari vagy gyari uzemek teruleten valamint egyenertekű tevekenysegek teruleten van hasznalva.

5. Biztonsági utasítások

Figyelem! Az elektromos kéziszerszámok használata során az áramütés, illetve sérülés- és tűzveszély megelőzése érdekében az alábbi alapvető biztonsági utasításokat kell betartani. Az elektromos kéziszerszám használata előtt minden utasítást olvasson el, és mindig gondosan tartsa be a biztonsági előírásokat.

Biztonságos munkavégzés

1. Tartsa a munkakörét rendben
2. Rendetlenség a munkakörben baleset veszélyét idézi elő.
3. Vegye a környezeti befolyásokat figyelembe
4. Ne tegyen ki az elektromos szerszámokat esőnek.
5. Ne használjon elektromos szerszámokat nedves vagy vizes környezetben. Veszély az áramcsapás által!
6. Gondoskodjon jó megvilágításról.

7. Ne használjon elektromos eszközöket ott, ahol tűz- és robbanásveszély keletkezhet.

8. Óvja magát az áramütés elől

- Kerülje el a földelt részekkel való testi érintkezést, mint például csövekkel, fűtőtestekkel, tűzhelyekkel, hűtőszekrényekkel.

1. Tartsa a gyerekeket távol!

- Ne engedje meg más személynek, hogy megérintsék a szerszámot vagy a kábelt, tartsa öket a munkakörétől távol.

1. Tárolja a szerszámait biztonságosan

- Nem használt szerszámokat egy száraz, zárt teremben és a gyerekek számára nem elérhetően kell tárolni.

1. Ne terhelje túl a szerszámait
2. Jobban és biztonságosabban dolgozik a megadott teljesítményi körben.
3. Viseljen megfelelő munkaruhát
4. Ne viseljen bő ruhát vagy ékszert. Ezeket elkaphatják a mozgó részek.
5. Hosszú hajnál viseljen hajhálót.

6. A szabadban történö munkálatoknál gumikesztyű és tapadós lábbeli ajánlatos.

7. Ne használja fel a kábelt más célokra

- Ne hordja a szerszámot a kábelnál fogva, és ne használja fel a kábelt a csatlakozó dugó kihúzására a dugaszoló aljzatból. Óvja a kábelt hőségtől, olajtól és éles szélektől.

1. Ápolja gondosan a szerszámait

- Tartsa a kompresszort tisztán azért, hogy jól és biztosan tudjon dolgozni.

- Tartsa be a karbantartási előírásokat..

- Ellenőrizze le rendszeresen a csatlakozási vezetéket és a kábelját, és sérülés esetén cseréltesse ki azt egy elismert szakember által.

- Ellenőrizze le rendszeresen a hosszabbító kábelt és sérülés esetén cserélje ki.

1. Húzza ki a csatlakozódugót az aljzatból

- Ha nem használja az elektromos kéziszerszá-mot, javítás előtt és a szerszámok, pl. fűrészlap, fúró és marógép cseréjénél.

1. Ügyeljen arra, hogy a gép ne indulhasson el akaratlanul

- Mielött a csatlakozót bedugja az aljzatba, győződjön meg arról, hogy a gép kapcsolója kikapcsolt állapotban van.

1. Kültéren használjon hosszabbító kábelt

- A szabadban csak szabadtéri használatra alkalmas, ennek megfelelő jelöléssel ellátott hosszabbító kábelt alkalmazzon.

- A kábeldobot csak letekert állapotban használja.

1. Legyen figyelmes

- Figyeljen arra, amit csinál. Munkája során kellő körültekintéssel járjon el. Ne használja az elektromos kéziszerszámot, ha nem tud rá figyelni.

1. Ellenőrizze le a készülékét sérülésekre

- A szerszám további használata előtt a védő berendezéseket vagy enyhén sérült részeket gondosan megvizsgálni, hibátlan és meghatározásuknak megfelelő működésükre.

- Vizsgálja meg, hogy a mozgó részek működése rendben van, és hogy nem szorulnak vagy nincsennek károsulva részeik. Ahhoz, hogy a készülék biztonsága biztosítva legyen minden résznek helyesen fel kell szerelve lennie.

- Amennyiben a használati utasításban nincs más megadva, a károsult biztonsági berendezéseket és részeket szakszerüen egy elismert szakműhely által kell megjavíttatni vagy kicseréltetni.

- A károsult kapcsolókat egy vevőszolgálati műhely által muszáj kicseréltetni.

• Ne használjon hibás vagy sérült csatlakozó vezetékeket.

• Ne használjon olyan elektromos szerszámokat ahol a kapcsolót nem lehet be- és kikapcsolni.

• Az elektromos kéziszerszám javítását villanyszerelővel végeztesse

- Ez az elektromos szerszám megfelel a rávonatkozó biztonsági határozatoknak. Javításokat csak egy villamossági szakember végezheti el, különben balesetek érhetik a használót.

1. Figyelem!

- Saját biztonságáért, csak a használati utasításban megadott vagy a gyártó által ajánlott vagy megadott kellékeket és pótkészülékeket használni. A használati utasításban vagy a katalógusban ajánlott bevetési szerszámoktól vagy kellékektől eltérőek használata egy személysérülési veszélyt jelenthet az Ön számára.

1. Zaj

- A kompresszor használatánál zajcsökkentő fülvédöt hordani.

1. A csatlakozási vezeték kicserélése

- Ha megrongálódik a csatlakozási vezeték, akkor a veszélyeztetések elkerülése érdekében azt ki kell cserélletni a gyártó vagy egy villamossági szakember által. Veszély az áramcsapás által!

1. Abroncsok feltöltése

- Közvetlenül a feltöltés után leellenőrizni, például egy benzinkútnál egy megfelelő manométerrel a töltést.

1. Útonhajtaható kompresszorok építési helyszínüzemben

- Ügyeljen arra, hogy minden tömlő és armatúra megfelelő legyen a kompresszor maximálisan engedélyezett munkanyomásának.

1. Felállítás helye

- A kompresszort csak egy sík felületre állítani fel.

FIGYELMEZTETÉSI Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befo- lyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK

Biztonsági utasítások a présléggel és a kifúvó pisztolyokkal történő dolgozáshoz

- Az üzem alat a kompresszorszivattyú és a vezetékek magas hőmérsékleteket érnek el. A megérintésük megégetéshez vezet.

• A kompresszor által beszívott levegőt olyan hozzákeverésektől mentesen kell tartani, amelyek a kompresszorszivattyúban tűzhöz vagy robbanás-hoz vezethetne.
• A tömlőkuplung kioldásánál tartsa kézzel feszesen a tömlő kuplungrészét. Így elkerüli a visszacsapó-dó tömlő általi sérüléseket.
• A kifúvópisztollyal történő dolgozásnál védőszemüveget hordani. Az idegen testek vagy az elfújt részek könnyen sérüléseket okozhatnak.
• Ne fújjon a kifúvópisztollyal személyekre vagy tisz-títson ruhát a testen. Sérülés veszélye!

Biztonsági utasítások a színszórásnál

• Ne dolgozzon fel olyan lakkokat vagy oldószereket amelyeknek a gyulladási pontja 55°C alatt van. Robbanásveszély!
• Ne melegítse meg a lakkokat vagy az oldószereket. Robbanásveszély!
• Ha az egészségre káros folyadékokat dolgozna meg, akkor védelemként szűrőkészülékekre (arcmaszkokra) van szükség. Vegye figyelembe az ilyen anyagokat gyártó cégnek, az óvintézkedésekel kapcsolatos közléseit is.
• Figyelembe kell venni a megmunkálandó anyagok átcsomagolására feltett veszélyanyagrendelettel kapcsolatos adatokat és megjelöléseket. Adott esetben kiegészítő védőintézkedéseket kell elvégezni, különösen szükséges a megfelelő ruhák és maszkok hordása.
• Tilos a dohányzás a szórási folyamat ideje alatt, valamint a munkateremben. Robbanásveszély! Színpárák is könnyen gyullékonyak.
• Nem szabad tűzhelyeknek, nyílt fénynek vagy szikraképző gépeknek felállítva illetve üzemeltetve lenniük.
• Ne tároljon vagy fogyasztjon ételeket vagy italokat a munkateremben. A festékpárák károssak az egészségre.
• A munkateremnek 30 m3-nél nagyobbnak kell lennie és a szórásnál és szárításnál biztosítani kell egy elegendő levegőcserét.
• Ne szórjon szél ellen. Gyullékony illetve veszélyes szórójavak szórásánál már alapjába véve figyelembe kell venni a helyi rendőrség határozatait.
• Ne dolgozzon fel a PVC-nyomótömlővel összeköt tetésben olyan mediumokat mint tesztbenzínt, butylalkoholt és methylenchloridot. Ezek a mediumok tönkreteszik a nyomótömlöt.

Nyomástartály üzemeltetése

- Aki egy nyomástartályt üzemeltet, annak azt egy rendeltetésszerűi állapotban kell tartania, rendeltetésszerűen kell üzemeltetnie, felügyelnie, azonnal minden szükséges gondozási és rendbehozási munkát elvégeznie valamint a körülmények szerint szükséges biztonsági intézkedéseket megtennie.

• A felügyelő hivatal egyes esetben egy szükséges felügyelési intézkedést rendelhet el.
• Egy nyomástartályt nem szabad üzemeltetni, ha olyan hibákat mutat ki, amelyek által az alkalmazott vagy egy harmadik személy veszélyeztetve lehet.
• Minden üzem előtt a nyomástartályt rozsdára és sérülésekre leellenőrizni. Nem szabad a kompreszszort sérült vagy rozsdás nyomástartállyal üzemeltetni. Ha sérüléseket állapítana meg, akkor kérjük forduljon a vevőszolgálati szakműhelyhez.

Örizze meg az utasításokat a későbbiekre.

6. Technikai adatok

Hálózati csatlakozás 230V 50Hz

Motorteljesítmény W 1500
Üzemmód	S1
Kompresszor-fordulatszám perc ^-1	2900 min ^-1
Nyomástartályürtartalom (literben)	50
Üzemi nyomás	8 bar
Teo. Beszívási teljesítmény (l/perc)	165 l/min
Hangteljesítménymérték L_WA	97 dB(A)
UBizonytalanság K_WA	1,91 dB(A)
SVédelmi rendszer	IP20
A készülék súlya kg-ban	26 kg

A zajkibocsátási értékek az EN ISO 3744 szerint lettek meghatározva.

Viseljen hallásvédőt.

A zaj halláskárosodást okozhat.

7. Beüzemeltetés előtt

• Győződjön meg rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.
• Az első üzembe helyezés előtt távolítsa el a szál-lítási dugót (12), töltsük meg a forgattyúházat az alábbiak szerint.
• Ellenőrizze le a kézüléket szállítási károkra. Esetleges sérüléseket azonnal a szállítmányozó vállalatnál, amelyik a kompresszort szállította jelenteni.
• A kompresszort a fogyasztó közelében kell felállítani.
• El kell kerülni a hosszú légvezetékek és a hosszú csatlakozók (hosszabbítókábel) használatát.
• Ügyelni egy száraz és pormentes légbeszívásra.

• Ne állítsa fel nedves vagy vizes teremben a kompreszszort.

• A kompresszort csak megfelelő termekben (jól szellőztetett, környezeti hőmérséklet +5°C-tól 40°C-ig) szabad üzemeltetni. A teremben nem szabad poroknak, savaknak, páráknak, robbanékony vagy gyullékony gázoknak lennie.

• A kompresszor száraz termekben levő használatra alkalmas. Tilos olyan részlegekben használni, ahol fröccsenővízzel dolgoznak.

8. Felépítés és kezelés

Figyelem!

A beüzemeltetés előtt a készüléket okvetlenül komplett összeszerelni!

8.1 A kerekek felszerelése (9)

- Az 4-ös képen mutatottak szerint felszerelni a mellékelt kerekeket.

8.2 Az állóláb felszerelése (7)

- A 5-os képen mutatottak szerint felszerelni (7) a mellékelt állólábat.

8.3 Légszűrő felszerelése (13)

• Vegye ki a szállítódugót és jobbra elfordítva rögzít-se a (8./13. ábra) légszűrőt a készülékre.
• A karbantartáshoz balra elforgatva oldja ki a (13) légszűrőt

8.4 A szállítási fedél cseréje (6 - 7 kép)

• Távolítsa el az olajbetöltő nyílás szállítási fedelét.
• Töltse be a szállítmány részét képező kompresszorolajat a forgattyúsházba, és helyezze be az olaj mellékelt záródugóját az olajbetöltő nyílásba.

8.5 Olajszint ellenőrzése (7 kép)

⚠ Figyelmeztetés: Az első használat előtt mindenkepp vizsgálja meg az olajszintet!

1. Ha a készüléket olaj nélkül működteti, az javíthatatlan sérüléseket okoz és elvész a garancia.
2. Vegye le a kompresszorház felső tekerőkar-dobozában lévő műanyag szállítózárat.
3. Vizsgálja meg az olajszintet a (17) kémlelőablakban. Az olajszint a piros körön belül legyen (lásd: 7. ábra (17.1)).
4. Szerelje fel a tartozékként szállított (12) záróducót és jól húzza meg.

8.6 Hálózati csatlakozás

• A kompresszor egy védőérintkezős dugós hálózati vezetékkel van felszerelve. Ezt minden védőérintkezős 230V \~ 50 Hz dugaszoló aljzatra rá lehet kapcsolni, amely 16A-al le van biztosítva.

• Üzembe helyezés előtt ügyeljen arra, hogy a hálózati feszültség megegyezzen a gép teljesítményi táblája szerinti üzemi feszültségnek.

• Hosszú betáplálási vezetékek, valamint meghoszszabbítások, kábeldobok stb. Feszültségesést okoznak és megakadályozhatják a motorindítást.

• Alacsony hőmérsékleteknél, +5°C alatt nehéz járatúság által veszélyeztetve van a motorindítás.

8.7 Be-/ kikapcsoló (3-as kép poz. 16)

- A kompresszor bekapcsolásához felfelé kell húzni a be/kikapcsolót (16). A lekpacsoláshoz lefelé kell nyomni a be-/kikapcsolót.

8.8 Nyomásbeállítás: (3-as kép)

• A nyomásszabályozóval (3) lesz a manométeren (5) beállítva a nyomás.
• A beállított nyomást a gyorskuplungon lehet levenni. (3-as kép poz. 4).

8.9 Nyomás kapcsoló beállítása

- A nyomáskapcsoló (2) gyárilag be van állítva. Bekapcsolási nyomás cca. 6 bar Kikapcsolási nyomás cca. 8 bar.

9. Elektromos csatlakoztatás

A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek.

A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.

Ennek oka lehet:

• Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás miatt.
• Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt.
• Repedések a szigetelés öregedése miatt.

Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.

Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.

Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon.

A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.

Váltóáramú motor

• A hálózati feszültség 230 V\~ legyen
• A 25 méternél rövidebb hosszabbító vezetékek ke-resztmetszete 1,5 négyzetmilliméter legyen.

Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.

Kérdései esetén az alábbi adatokat kell megadni:

• Motor áramtípusa
  • Gép típuscímkéjének adatai
• Motor típuscímkéjének adatai

10. Tisztítás, karbantartás és tárolás

Figyelem!

Minden tisztítási és karbantartási munka előtt kihúzni a hálózati csatlakozót! Sérülési veszély az áramcsapások által!

Figyelem!

Várja meg amig a készülék teljesen le nem hült! Megégetés veszélye!

Figyelem!

Minden tisztítási és karbantartási munka előtt a ké- szüléket nyomásnélkülire kell tenni! Sérülés veszélye!

10.1 Tisztítás

• Tartsa a készüléket annyira por- és szennyeződés mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
• Azt ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
• A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerülhessen víz a készülék belsejé-be.
• Tisztítás előtt leválasztani a tömlőt és a permetező szerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.

10.2 A nyomástartály karbantartása (1-es kép)

⚠ Figyelem! A nyomástartály (6) tartós tartósságához minden üzem után a leeresztőcsavar (14) megnyitása által le kell engedni a kondenzvízet.

Eressze elötte le a kazánnyomást. A leeresztőcsavar az óramutató járásával ellenkező irányba történő csavarás által lesz megnyitva (a kompresszor alulsó oldala felöl nézve a csavarra), azért hogy a kondenzvíz teljesen le tudjon folyni a nyomástartályból.

Zárja azután ismét be a leeresztöcsavart (az óramutató forgási irányába csavarni). Minden üzem előtt a nyomástartályt rozsdára és sérülésekre leellenőrizni. Nem szabad a kompresszort sérült vagy rozsdás nyomástartállyal üzemeltetni. Ha sérüléseket állapítana meg, akkor kérjük forduljon a vevőszolgálati szakmühelyhez.

10.3 Biztonsági szelep (1-as kép poz. 15)

A biztonsági szelep (15) a nyomástartó edény legnagyobb megengedett nyomására van beállítva. A biztonsági szelep átállítása vagy a leeresztő anya (15.1) és a sapkája (15.3) közötti csatlakozás rögzítésének (15.2) eltávolítása nem engedélyezett. 30 üzemóránként, alkalmanként legalább 3-szor működtesse a biztonsági szelepet, hogy szükség esetén megfelelően működjön. Kioldáshoz forgassa az óramutató járásával ellentétes irányba a perforált leeresztő anyát (15.1), majd a perforált leeresztő anyán (15.1) keresztül, kézzel húzza kifelé a szelepszárat, hogy ezzel kinyissa a biztonsági szelep kimenetét. A szelep ekkor hallhatóan kiengedi a levegőt. Ezután az óramutató járásának irányába forgatva húzza meg újra a leeresztő anyát.

10.4 Az olajállást rendszeresen leellenőrizni (7-es kép)

Állítsa a kompresszort egy síma, egyenes felületre. Az olajállásnak az olaj-fi gyelöüveg (17) MAX és MIN jelzése között kell lennie.

Olajcsere: Ajánlott olaj: SAE 15W 40 vagy egyenér-tékű.

Az első töltést cca. 10 üzemóra után ki kell cserélni, azután minden 50 üzemóra után le kell ereszteni az olajat és frisset utántölteni.

10.5 Olajcsere (ábra 7)

Kapcsolja le a motort és húzza ki a hálózati csatlakozót a dugaszoló aljzatból. Miután leeresztette az esetleg meglevő légnyomást, ki tudja csavarni az olaj-leeresztőcsavart (18) a kompresszorszivattyúból. Ahhoz hogy ne folyon ki az olaj ellenőrzés nélkül, tartson egy kis pléhcsatornát alá és fogja fel egy tartályba az olajat. Ha nem folyik ki teljesen az olaj, akkor ajánljuk a kompresszort egy kicsit megdönteni. Ha lefojt az olaj, akkor tegye ismét be az olaj-leeresztőcsavart (18).

A fáradt olajat a megfelelő fáradt olaj gyűjtőhelyen keresztül megsemmisíteni.

Ahhoz hogy helyes olajmennyiséget töltsön be ügyeljen arra, hogy a kompresszor egy sík felületen álljon. Addig új olajat töltni az olajbetöltőnyílásba, amig az olajállás a maximális töltésállást el nem érte. Ez az olajfi gyelőablakon (17) egy piros ponttal van megjelölve (lásd: 7. ábra (17.1)). Ne lépje túl a maximális betöltési mennyiséget. Egy túltöltés következménye a készülék sérülése lehet. Tegye ismét be az olaj betöltőnyílásba az olaj elzáródugót (18).

10.6 A beszívószűrő tisztítása (képek 8 - 9)

A beszívószűrő megakadályozza a por és a piszok beszívását. Ezt a szűrőt legalább minden 300 üzemóra után meg kell tisztítani. Egy eldugult beszívószűrő jelentékenyen lecsökkenti a kompresszor teljesítményét. , eltávolítani a beszívószűrőt. Húzza azután le a szűrőfedelet (K). Most ki tudja venni a légszűrőt (L) és a légszűrőgépházat (M). Óvatosan kiporolni a légszűrőt és a szűrőfedelet valamit a szűrőgépházat. Ezeket a szerkezeti elemeket azután présléggel (cca. 3 bar) ki kell fújni és az ellenkező sorrendben ismét összeszerelni.

10.7 Tárolás

Figyelem!

Húzza ki a hálózati csatlakozót, légtelenítse ki a készüléket és minden csatlakoztatott préslég-szerszámot. Állítsa úgy le a kompresszort, hogy jogosulatlanok ne tudják üzembe venni.

⚠ Figyelem! A kompresszort csak száraz és jogosulatlanok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, cask állva tárolni!

A túlnyomás leeresztése

A kompresszorban levő túlnyomást leereszteni azáltal, hogy kikapcsolja a kompresszort és a nyomástartályban levő présléget, például egy üresjáratban levő préslég szerszámmal vagy egy kifúvópisztollyal elfogyasztja.

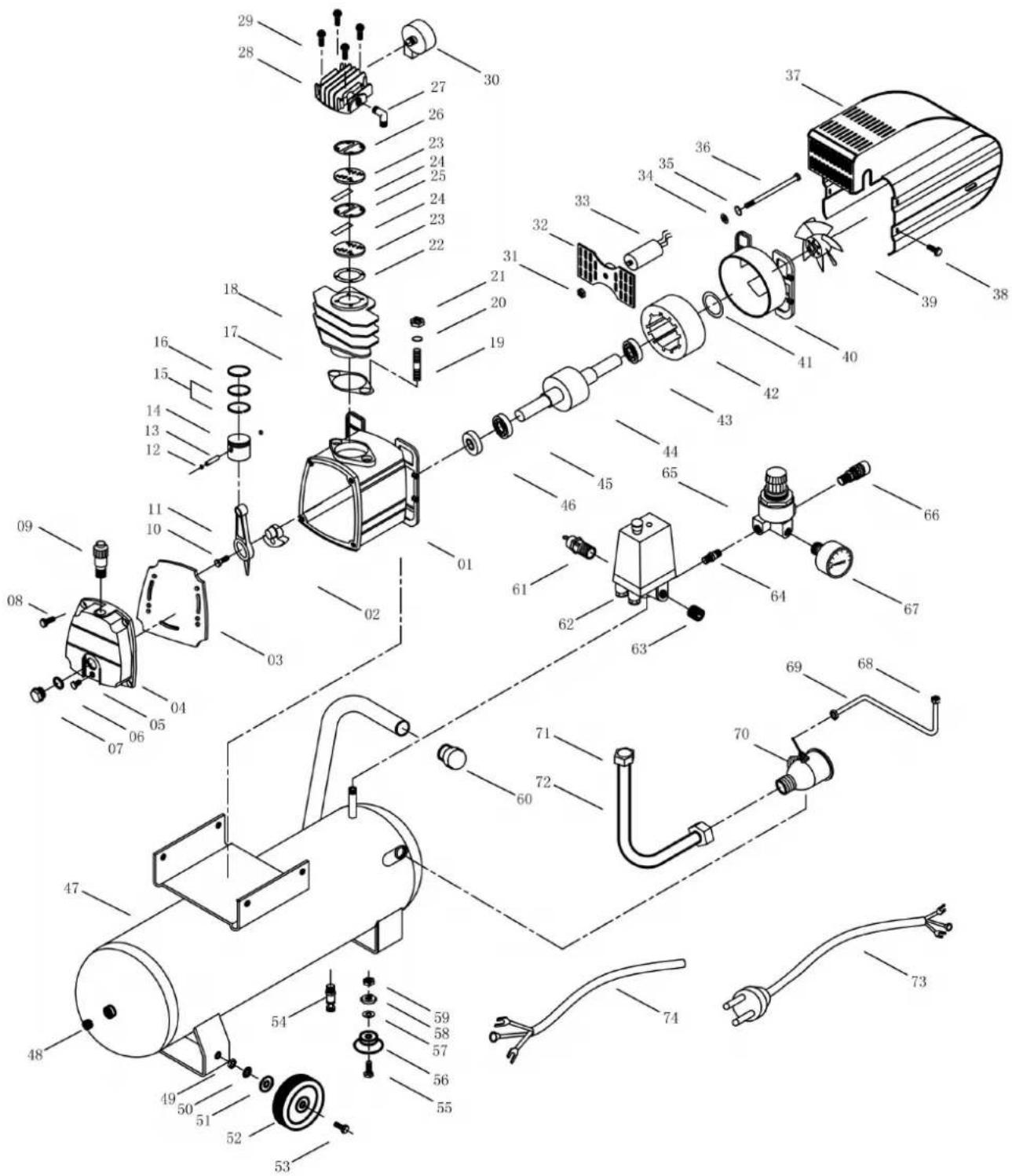

10.8 Szerviz Információk

Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.

Gyorsan kopó részek*: Hengerek, dugattyúk, dugaty-tyúgyűrűk

* nincs okvetlenül a szállítás terjedelmében!

11. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint

például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék megsemmisítési hely-hez. Érdeklődjön utánna a szaküzletben vagy a köz-ségi közigazgatásnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmében nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő visszaadással vagy az elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrások hatékony használatához is hozzájárul.

A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenntartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalatnál érdeklődhet.

12. Hibaelhárítás

Üzemzavar Lehetséges ok Elhárítás
Nem fut a kompresz-szor.	Hiányzik a hálózati feszültség	Leellenőrizni a kábelt, biztosítékot és a dugaszoló aljzatot.
	Túl alacsony a hálózati feszültség.	Kerülje el a túl hosszú hosszabbítókábelt. Elegendő keresztmetszetű hosszabbítókábelt használni.
	Túl alacsony a kinti hőmérséklet. Ne üzemeltese + 5°C kinti hőmérséklet alatt
	Túlhevült a motor.	Hagyni a motort lehülni adott esetben eltávolítani a túlhevülés okát..
A kompresszor fut, de nincs nyomás.	Szivárgó a visszacsapó szelep. Kicserélni a visszacspó szelepet.
	Tönkre van a tömítés.	Leellenőrizni a tömítéseket, a tönkrement tömítéseket egy szakmühelyben kicseréltetni.
	A kondenzvíz (14) leeresztőcsavarja nem tömör.	Kézzel utánnahúzni a csavart. Leellenőrizni a tömítést a csavaron, adott esetben kicserélni.
Fut a kompresszor, a manométeren nyomás van kijelezve, de a szerszámok nem futnak.	Szivárgóak a tömlőcsatlakozások.	Leellenőrizni a préslégtömlőt és a szerszámokat, adott esetben kicserélni.
	Szivárgós a gyorskuplung.	Leellenőrizni a gyorskuplungot, adott esetben kicserélni.
	Túl kicsi nyomás van a nyomásszabályozón (3) beállítva.	Tovább kinyitni a nyomásszabályozót.

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket,

hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Garancija HR
