ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CS 30SB HiKOKI

(Μετάφραση των αρχικών οδηγιών)

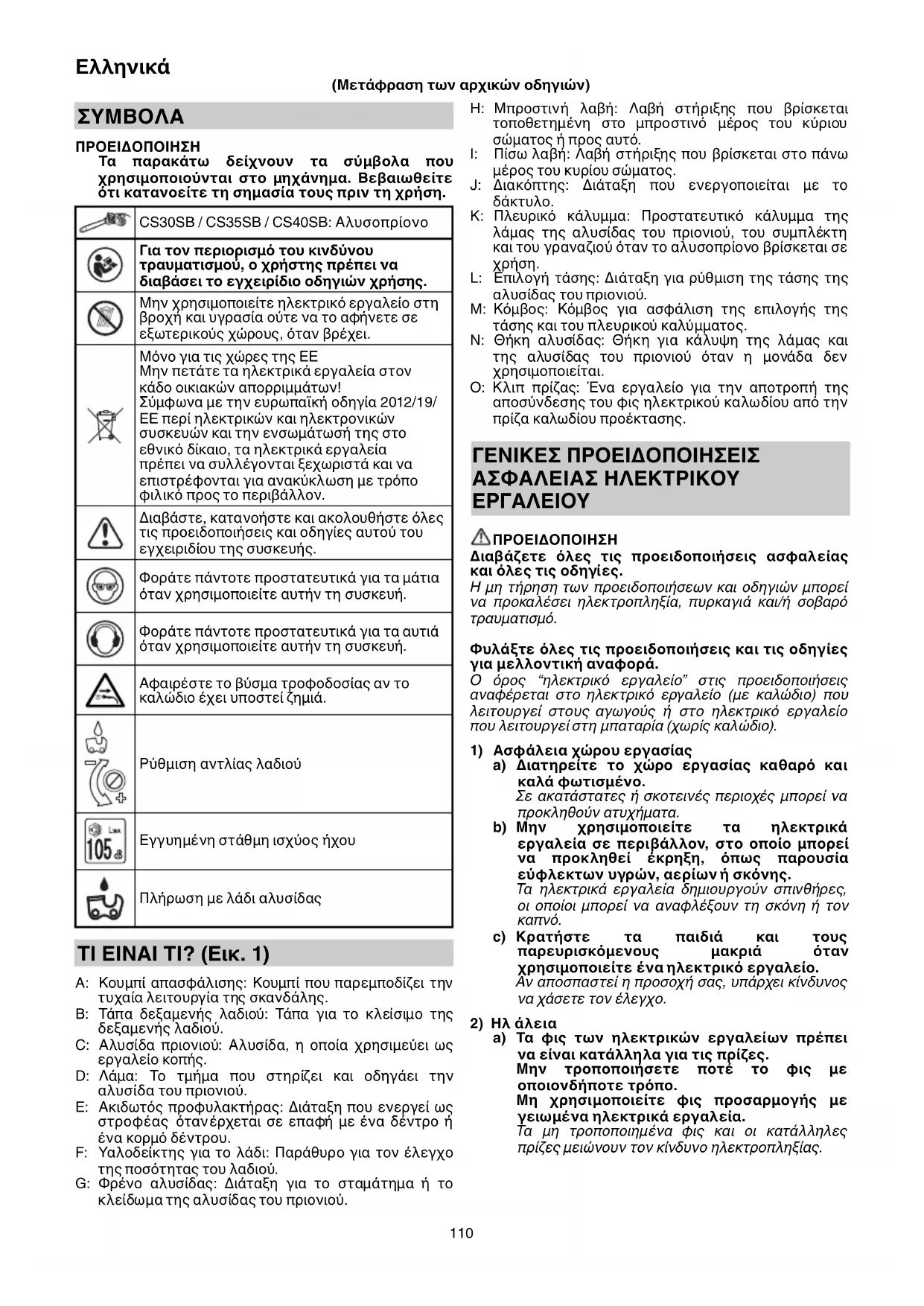

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν τη χρήση. CS30SB / CS35SB / CS40SB: Αλυσοπρίονο Για τον περιορισμό του κινδύνου τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών χρήσης. Μην χρησιμοποιείτε ηλεκτρικό εργαλείο στη βροχή και υγρασία ούτε να το αφήνετε σε εξωτερικούς χώρους, όταν βρέχει. Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ EE περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον. Διαβάστε, κατανοήστε και ακολουθήστε όλες τις προειδοποιήσεις και οδηγίες αυτού του εγχειριδίου της συσκευής. Φοράτε πάντοτε προστατευτικά για τα μάτια όταν χρησιμοποιείτε αυτήν τη συσκευή. Φοράτε πάντοτε προστατευτικά για τα αυτιά όταν χρησιμοποιείτε αυτήν τη συσκευή. Αφαιρέστε το βύσμα τροφοδοσίας αν το καλώδιο έχει υποστεί ζημιά. Ρύθμιση αντλίας λαδιού Εγγυημένη στάθμη ισχύος ήχου Πλήρωση με λάδι αλυσίδας TΙ ΕΙΝΑΙ ΤΙ? (Εικ. 1) A: Κουμπί απασφάλισης: Κουμπί που παρεμποδίζει την τυχαία λειτουργία της σκανδάλης. B: Τάπα δεξαμενής λαδιού: Τάπα για το κλείσιμο της δεξαμενής λαδιού. C: Αλυσίδα πριονιού: Αλυσίδα, η οποία χρησιμεύει ως εργαλείο κοπής. D: Λάμα: Το τμήμα που στηρίζει και οδηγάει την αλυσίδα του πριονιού. E: Ακιδωτός προφυλακτήρας: Διάταξη που ενεργεί ως στροφέας όταν έρχεται σε επαφή με ένα δέντρο ή ένα κορμό δέντρου. F: Υαλοδείκτης για το λάδι: Παράθυρο για τον έλεγχο της ποσότητας του λαδιού. G: Φρένο αλυσίδας: Διάταξη για το σταμάτημα ή το κλείδωμα της αλυσίδας του πριονιού. H: Μπροστινή λαβή: Λαβή στήριξης που βρίσκεται τοποθετημένη στο μπροστινό μέρος του κύριου σώματος ή προς αυτό. I: Πίσω λαβή: Λαβή στήριξης που βρίσκεται στο πάνω μέρος του κυρίου σώματος. J: Διακόπτης: Διάταξη που ενεργοποιείται με το

K: Πλευρικό κάλυμμα: Προστατευτικό κάλυμμα της λάμας της αλυσίδας του πριονιού, του συμπλέκτη

γραναζιού όταν το αλυσοπρίονο βρίσκεται σε

L: Επιλογή τάσης: Διάταξη για ρύθμιση της τάσης της αλυσίδας του πριονιού. M: Κόμβος: Κόμβος για ασφάλιση της επιλογής της τάσης και του πλευρικού καλύμματος. N: Θήκη αλυσίδας: Θήκη για κάλυψη της λάμας και της αλυσίδας του πριονιού όταν η μονάδα δεν χρησιμοποιείται. O: Κλιπ πρίζας: Ένα εργαλείο για την αποτροπή της αποσύνδεσης του φις ηλεκτρικού καλωδίου από την πρίζα καλωδίου προέκτασης. ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΗΛΕΚΤΡΙΚΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο όρος “ηλεκτρικό εργαλείο” στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί στους αγωγούς ή στο ηλεκτρικό εργαλείο που λειτουργεί στη μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα. b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων

Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τον

c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Αν αποσπαστεί η προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες. Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. 0000BookCS30SB.indb1100000BookCS30SB.indb110 2019/06/1410:09:272019/06/1410:09:27111

b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες, μαγειρικές συσκευές και

Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μην ασκείτε δύναμη στο καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο. Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

a) Να είστε σε ετοιμότητα, να βλέπετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό

Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή

Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα προστασία για τα

Ο προστατευτικός εξοπλισμός, όπως μάσκα για τη σκόνη, αντιολισθητικά παπούτσια, σκληρό καπέλο ή προστασία για τα αυτιά, που χρησιμοποιείται για ανάλογες συνθήκες μπορεί να μειώσει τους τραυματισμούς. c) Προλαμβάνετε τυχόν ακούσια εκκίνηση. Βεβαιωθείτε ότι ο διακόπτης είναι

θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, πριν σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα. d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο. Ένα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό. e) Μην τεντώνεστε. Να διατηρείτε πάντοτε το κατάλληλο πάτημα και την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη. g) Αν παρέχονται εξαρτήματα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης, να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο. Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προέρχονται από τη σκόνη.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό

Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε. b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Αποσυνδέετε το βύσμα από την πηγή ισχύος και/ή τη θήκη μπαταρίας από το ηλεκτρικό εργαλείο πριν προβείτε σε ρυθμίσεις, αλλαγή εξαρτήματος ή αποθήκευση του ηλεκτρικού εργαλείου. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να ξεκινήσει το ηλεκτρικό εργαλείο κατά λάθος. d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων. e) Συντηρείτε τα ηλεκτρικά εργαλεία. Να ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού

Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και

Τα κατάλληλα συντηρημένα εργαλεία κοπής με κοφτερές γωνίες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους. 0000BookCS30SB.indb1110000BookCS30SB.indb111 2019/06/1410:09:272019/06/1410:09:27112

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

Μακριά από τα παιδιά και τους αναπήρους. Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΑΛΥΣΟΠΡΙΟΝΟ

1. Κρατήστε όλα τα μέρη του σώματός σας μακριά από

το αλυσοπρίονο όταν το αλυσοπρίονο βρίσκεται σε λειτουργία. Πριν να θέσετε σε λειτουργία το αλυσοπρίονο, βεβαιωθείτε ότι τίποτε δεν βρίσκεται σε επαφή με αυτό. Μια στιγμή απροσεξίας κατά τη διάρκεια της λειτουργίας του αλυσοπρίονου και μπορεί ο ιματισμός ή το σώμα σας να μπλεχθεί με

2. Κρατάτε πάντοτε το αλυσοπρίονο με το δεξί σας

χέρι πάνω στη πίσω λαβή και το αριστερό σας χέρι πάνω στην μπροστινή λαβή. Το κράτημα του αλυσοπρίονου με αντίστροφη φορά των χεριών αυξάνει τον κίνδυνο τραυματισμού και δεν πρέπει ποτέ να γίνεται.

3. Κρατάτε το ηλεκτρικό εργαλείο

από μονωμένες επιφάνειες συγκράτησης μόνο, επειδή το αλυσοπρίονο μπορεί να έρθει σε επαφή με τυχόν κρυμμένη καλωδίωση ή με αυτό καθαυτό το καλώδιό του. Η επαφή των αλυσίδων του αλυσοπρίονου με ένα “ζωντανό” σύρμα μπορεί να καταστήσει τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου “ζωντανά” και θα μπορούσε να προκληθεί ηλεκτροπληξία στο χειριστή.

4. Φοράτε γυαλιά ασφαλείας και προστατευτικά για

τα αυτιά. Συνιστάται περαιτέρω προστατευτικός εξοπλισμός για το κεφάλι, τα χέρια, τα πόδια και τα πέλματα . Ο κατάλληλος προστατευτικός ιματισμός θα μειώσει τον τραυματισμό λόγω θραυσμάτων που μπορεί να πεταχτούν ή κατά λάθος επαφής με την

5. Μην θέτετε σε λειτουργία

το αλυσοπρίονο όταν βρίσκεστε πάνω σε δέντρο. Η λειτουργία του αλυσοπρίονου όταν βρίσκεστε πάνω σε δέντρο μπορεί να καταλήξει σε προσωπικό τραυματισμό.

6. Φοράτε πάντα τα κατάλληλα παπούτσια και

έχετε το αλυσοπρίονο σε λειτουργία μόνον όταν στέκεστε πάνω σε μια σταθερή, ασφαλή και επίπεδη επιφάνεια. Οι ολισθηρές ή οι ασταθείς επιφάνειες όπως οι σκάλες μπορεί να προκαλέσουν απώλεια της ισορροπίας ή του ελέγχου του αλυσοπρίονου.

7. Όταν κόβετε ένα κλαδί που βρίσκεται υπό τάση να

είστε σε ετοιμότητα γιατί μπορεί να σας πεταχτεί πίσω. Όταν η τάση στις ίνες του ξύλου χαλαρώσει, το ελαστικά φορτωμένο κλαδί μπορεί να χτυπήσει το χειριστή και /ή να πετάξει το αλυσοπρίονο θέτοντάς το εκτός λειτουργίας.

8. Να είστε ιδιαίτερα προσεκτικοί κατά την κοπή

θάμνων και δενδρυλλίων. Το λεπτό υλικό μπορεί να πιάσει την αλυσίδα του πριονιού και να τη ρίξει πάνω σας ή να σας κάνει να χάσετε την ισορροπία σας.

9. Η μεταφορά του αλυσοπρίονου πρέπει

από την μπροστινή λαβή με το αλυσοπρίονο απενεργοποιημένο και μακριά από το σώμα σας. Όταν μεταφέρετε ή αποθηκεύετε το αλυσοπρίονο βάζετε πάντοτε το κάλυμμα της λάμας. Ο σωστός χειρισμός του αλυσοπρίονου θα μειώσει την πιθανότητα της κατά λάθους επαφής με την κινούμενη αλυσίδα του πριονιού.

10. Ακολουθείτε τις οδηγίες

για τη λίπανση, το σφίξιμο της αλυσίδας και την αλλαγή των εξαρτημάτων. Το ακατάλληλο σφίξιμο ή η ακατάλληλη λίπανση της αλυσίδας μπορεί να καταλήξει στο η αλυσίδα να σπάσει ή να πεταχτεί προς τα πίσω.

11. Φροντίστε οι λαβές να είναι στεγνές, καθαρές, και

να μην έχουν πάνω τους λάδια και λίπη. Οι λιπαρές, λαδωμένες λαβές γλιστράνε προκαλώντας απώλεια

12. Κόβετε μόνο ξύλο. Μη χρησιμοποιείτε το

αλυσοπρίονο για σκοπούς για τους οποίους δεν προορίζεται. Για παράδειγμα: Μη χρησιμοποιείτε το αλυσοπρίονο για να κόβετε πλαστικά υλικά, υλικά τοιχοποιίας ή μη ξύλινα υλικά οικοδομών. Η χρήση του αλυσοπρίονου για λειτουργίες διαφορετικές από

για τις οποίες προορίζεται θα μπορούσε να καταλήξει σε μια επικίνδυνη κατάσταση. Αιτίες του οπίσθιου λακτίσματος και αποφυγή του από το χειριστή: (Εικ. 2) Οπίσθιο λάκτισμα μπορεί να προκληθεί όταν το ρύγχος ή η άκρη της λάμας αγγίζει ένα αντικείμενο, ή όταν το ξύλο κλείνει εσωτερικά και τσιμπάει την αλυσίδα του πριονιού στην τομή. Η επαφή της άκρης σε μερικές περιπτώσεις μπορεί να προκαλέσει μια ξαφνική ανάστροφη αντίδραση, κλωτσώντας τη λάμα προς τα επάνω και πίσω προς

Το μάγκωμα της κορυφής της λάμας του αλυσοπρίονου μπορεί επίσης να σπρώξει τη λάμα πίσω προς το χειριστή. Η οποιαδήποτε από αυτές τις αντιδράσεις μπορεί να προκαλέσει την απώλεια ελέγχου εκ μέρους σας του πριονιού, πράγμα που θα μπορούσε να καταλήξει σε σοβαρό προσωπικό τραυματισμό. Μην επαφίεστε αποκλειστικά ατις διατάξεις ασφαλείας που είναι ενσωματωμένες στο πριόνι σας. Ως χρήστης του αλυσοπρίονου, θα πρέπει να κάνετε πολλά βήματα για να διασφαλίσετε της εργασίες σας

τυχόν ατύχημα ή τραυματισμό. Το λάκτισμα είναι το αποτέλεσμα της κακής χρήσης του εργαλείου και/ή των εσφαλμένων λειτουργικών διαδικασιών ή συνθηκών και μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις όπως δίνονται παρακάτω. ○ Διατηρήστε ένα σταθερό πιάσιμο, με τους αντίχειρες και τα δάχτυλα να περικυκλώνουν

του αλυσοπρίονου, και με τα δυο χέρια πάνω στο πριόνι και τοποθετήστε το σώμα και το μπράτσο σας έτσι ώστε να σας επιτρέπουν να αντισταθείτε στις δυνάμεις του οπίσθιου λακτίσματος. Οι δυνάμεις του οπίσθιου λακτίσματος μπορούν να ελεγχθούν από το χειριστή, αν ληφθούν οι κατάλληλες προφυλάξεις. Μην αφήνετε το αλυσοπρίονο. ○ Μην υπερβαίνετε το ύψος του ώμου και μην κόβετε πάνω από αυτό. Πράγμα που βοηθάει στην αποφυγή ακούσιας επαφής με το άκρο και επιτρέπει καλύτερο έλεγχο του αλυσοπρίονου σε απροσδόκητες καταστάσεις. ○ Χρησιμοποιείτε μόνο λάμες και αλυσίδες αντικατάστασης που καθορίζονται συγκεκριμένα από τον κατασκευαστή. Οι εσφαλμένες μπάρες και αλυσίδες αντικατάστασης μπορεί να προκαλέσουν σπάσιμο της αλυσίδας και/ή οπίσθιο λάκτισμα. ○ Ακολουθείστε τις οδηγίες για το ακόνισμα και τη συντήρησης του κατασκευαστή για το αλυσοπρίονο. Τυχόν μείωση του ρυθμιστή βάθους μπορεί να οδηγήσει σε αυξανόμενο οπίσθιο λάκτισμα. 0000BookCS30SB.indb1120000BookCS30SB.indb112 2019/06/1410:09:272019/06/1410:09:27113

Λειτουργία του φρένου της αλυσίδας: Αν ένα αλυσοπρίονο κτυπήσει ένα στερεό αντικείμενο με μεγάλη ταχύτητα, αυτό αντιδρά βίαια και κλωτσάει προς τα πίσω. Πράγμα που είναι δύσκολο να ελεγχθεί και θα μπορούσε να αποβεί επικίνδυνο, ειδικά με εργαλεία ελαφρού βάρους για τα οποία υπάρχει η τάση να χρησιμοποιείται

των ειδών τις θέσεις. Το φρένο της αλυσίδας σταματάει την περιστροφή της αλυσίδας σε περίπτωση που υπάρξει κάποιο απρόβλεπτο Το φρένο της αλυσίδας μπορεί να ενεργοποιηθεί πιέζοντας το χέρι σας κόντρα στο χειροφυλακτήρα ή αυτόματα από αυτό το ίδιο το οπίσθιο λάκτισμα. Το φρένο της αλυσίδας μπορεί να επαναρρυθμιστεί

αφού ο κινητήρας έχει σταματήσει τελείως. Επαναρρυθμίστε τη λαβή στην πίσω θέση (Εικ. 3). Ελέγχετε τη λειτουργία του φρένου της αλυσίδας

ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

1. Χρησιμοποιήστε την ηλεκτρική τάση που

αναγράφεται στην πινακίδα ονομαστικών τιμών για την ηλεκτρική πηγή. Η χρήση τάσης που υπερβαίνει αυτή την τιμή μπορεί να έχει ως αποτέλεσμα τραυματισμό.

2. Να εργάζεστε δίχως πίεση. Επιπρόσθετα, να

κρατάτε πάντοτε ζεστό το σώμα σας.

3. Πριν να ξεκινήσετε να εργάζεστε, φροντίστε να

κατανοήσετε καλά τις εμπλεκόμενες διαδικασίες εργασίας και εργαστείτε έτσι ώστε να αποφύγετε τα ατυχήματα, διαφορετικά μπορεί να προκύψουν τραυματισμοί.

4. Μην κάνετε χρήση στη περίπτωση κακών καιρικών

συνθηκών, όπως σε περίπτωση ισχυρών ανέμων, βροχής, χιονιού, ομίχλης, ή σε περιοχές στις οποίες μπορεί να πέφτουν βράχια ή χιονοστιβάδες. Σε κακές καιρικές συνθήκες, η κρίση μπορεί να επηρεασθεί και ο κραδασμός μπορεί να αποβεί καταστρεπτικός.

5. Όταν η ορατότητα είναι κακή, όπως κατά την

κακοκαιρία ή τη νύχτα, μη χρησιμοποιείτε τη συσκευή. Επιπρόσθετα, μην τη χρησιμοποιείτε σε βροχή ή σε μέρη εκτεθειμένα σε βροχές. Το ασταθές στήριγμα για τα πόδια ή η απώλεια ισορροπίας μπορεί να καταλήξουν σε ατύχημα.

6. Ελέγξτε τη λάμα ή την αλυσίδα του πριονιού πριν να

θέσετε σε λειτουργία τη συσκευή. ○ Αν η λάμα ή η αλυσίδα του πριονιού είναι ραγισμένες, ή το προϊόν είναι γδαρμένο ή έχει καμφθεί, μη χρησιμοποιείτε τη συσκευή. ○ Ελέγξτε αν η λάμα και η αλυσίδα του πριονιού έχουν εγκατασταθεί με ασφάλεια. Αν η λάμα ή η αλυσίδα του πριονιού έχουν σπάσει ή έχουν βγει από τη θέση τους, αυτό μπορεί να καταλήξει σε ατύχημα.

7. Πριν να ξεκινήσετε την εργασία σας, ελέγξτε για να

εξασφαλίσετε ότι ο διακόπτης δεν δεσμεύεται εκτός και αν πατηθεί το κουμπί ξεκλειδώματος. Αν η συσκευή δεν δουλεύει σωστά, σταματήστε αμέσως τη χρήση και ζητείστε επισκευή από το Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης της HiKOKI.

8. Εγκαταστήστε σωστά την αλυσίδα του πριονιού,

σύμφωνα με το εγχειρίδιο εγκατάστασης. Αν έχει εγκατασταθεί λάθος, η αλυσίδα του πριονιού θα βγει έξω από τη λάμα και μπορεί να προκύψει τραυματισμός.

9. Μην αφαιρείτε ποτέ την οποιαδήποτε από

τις συσκευές ασφαλείας με τις οποίες είναι εξοπλισμένο το αλυσοπρίονο (μοχλός φρένου, κουμπί ξεκλειδώματος, άγκιστρο συγκράτησης της αλυσίδας κλπ.). Επιπρόσθετα, μην τα τροποποιείτε και μην τα ακινητοποιείτε. Μπορεί να προκύψουν τραυματισμοί.

10. Στις επόμενες περιπτώσεις, απενεργοποιήστε τη

συσκευή και βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν κινείται περαιτέρω: ○ Όταν δεν βρίσκεται σε χρήση ή είναι σε επισκευή. ○ Όταν μετακινείστε σε μια νέα θέση εργασίας. ○ Όταν επιθεωρείτε, ρυθμίζετε ή αντικαθιστάτε την αλυσίδα του πριονιού, τη λάμα, τη θήκη της αλυσίδας και οποιοδήποτε άλλο εξάρτημα. ○ Κατά την αναπλήρωση του λαδιού της αλυσίδας. ○ Όταν αφαιρείτε σκόνη κλπ. από το σώμα. ○ Όταν απομακρύνετε εμπόδια, σκουπίδια ή πριονόσκονη που δημιουργείται από την εργασία στην περιοχή εργασίας. ○ Όταν αφήνετε τη συσκευή, ή όταν πηγαίνετε μακριά από τη συσκευή. ○ Διαφορετικά, όταν διαισθάνεστε ή αναμένετε

Αν η αλυσίδα του πριονιού βρίσκεται ακόμα σε κίνηση, μπορεί να προκληθεί ατύχημα.

11. Οι εργασίες πρέπει γενικά να εκτελούνται σε

ατομική βάση. Όταν εμπλέκονται πολλά άτομα, βεβαιωθείτε ότι υπάρχει αρκετός χώρος ανάμεσα σε

Ιδιαίτερα, κατά την υλοτόμηση όρθιων δέντρων ή κατά την εργασία σε πλαγιά, αν αναμένετε να πέσουν, μα κυλήσουν ή να παρεισφρήσουν δέντρα, βεβαιωθείτε ότι δεν υπάρχει κανένας κίνδυνος για τους άλλους εργαζομένους.

12. Παραμείνετε σε απόσταση μεγαλύτερη των 15

μέτρων από άλλους ανθρώπους. Επιπρόσθετα, όταν δουλεύετε με πολλά άτομα, κρατήστε μια απόσταση 15 μέτρων ή μεγαλύτερη μακριά από αυτά. ○ Υπάρχει κίνδυνος πρόσκρουσης με διασκορπισμένα αντικείμενα και άλλων ατυχημάτων. ○ Ετοιμάστε ένα συναγερμό με σφυρίχτρα κλπ. και καθορίστε την κατάλληλη μέθοδο επικοινωνίας για τους άλλους εργαζόμενους εκ των προτέρων.

13. Πριν να κάνετε την υλοτόμηση όρθιων δέντρων,

βεβαιωθείτε για τα επόμενα: ○ Καθορίστε έναν ασφαλή χώρο εκκένωσης πριν την

○ Αφαιρέστε τα εμπόδια (π.χ., κλαδιά, θάμνους) εκ των

μια πλήρη αξιολόγηση της κατάστασης του δέντρου που πρόκειται να υλοτομηθεί (π.χ., κάμψη του κορμού, τάση των κλαδιών) και την κατάσταση στη γύρω περιοχή (π.χ., κατάσταση των προσκείμενων δέντρων, παρουσία εμποδίων, σχηματισμός του εδάφους, άνεμος), αποφασίστε για την κατεύθυνση στην οποία το όρθιο δέντρο θα πέσει και προγραμματίστε ύστερα τη διαδικασία της υλοτόμησης. Τυχόν αμελής υλοτόμηση μπορεί να καταλήξει σε τραυματισμούς.

14. Πριν να κάνετε την υλοτόμηση όρθιων δέντρων,

βεβαιωθείτε για τα επόμενα: ○ Κατά τη διάρκεια της εργασίας, να είστε πολύ προσεκτικοί για την κατεύθυνση κατά την οποία τα δέντρα πέφτουν. ○ Όταν εργάζεστε πάνω σε μια πλαγιά , βεβαιωθείτε ότι το δέντρο δεν θα κυλίσει, να εργάζεστε πάντοτε από την ανηφορική πλευρά του εδάφους. 0000BookCS30SB.indb1130000BookCS30SB.indb113 2019/06/1410:09:272019/06/1410:09:27114

○ Όταν το έργο αρχίζει να πέφτει, απενεργοποιείστε τη συσκευή, προειδοποιήστε τα άτομα που βρίσκονται στη γύρω περιοχή, και προσφύγετε αμέσως σε μια ασφαλή τοποθεσία. ○ Κατά τη διάρκεια της εργασίας, αν η αλυσίδα του πριονιού ή η λάμα εμπλακούν στο δέντρο, απενεργοποιήστε τη συσκευή και χρησιμοποιήστε

Κατά τη διάρκεια της χρήσης, αν η απόδοση της συσκευής μειώνεται, ή αν επισημάνετε κάποιο μη φυσιολογικό ήχο ή κάποια μη φυσιολογική δόνηση, απενεργοποιήστε αμέσως τη συσκευή και σταματήστε τη χρήση της, και επιστρέψτε τη στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI για επιθεώρηση ή επισκευή. Αν συνεχίσετε τη χρήση, μπορεί να προκληθεί τραυματισμός.

16. Αν η συσκευή πέσει κατά λάθος ή εκτεθεί σε

χτυπήματα, επιθεωρήστε την προσεκτικά για τυχόν ζημιές ή ρωγμές και επιβεβαιωθείτε ότι δεν υπάρχει παραμόρφωση. Αν η συσκευή έχει υποστεί ζημιές, ρωγμές ή έχει παραμορφωθεί, μπορεί να προκληθούν τραυματισμοί.

17. Κατά τη μεταφορά

της συσκευής με αυτοκίνητο, ασφαλίστε τη συσκευή ώστε να την παρεμποδίσετε να κινηθεί. Υπάρχει κίνδυνος ατυχήματος.

18. Μην ενεργοποιείτε τη συσκευή ενόσω η θήκη της

αλυσίδας είναι συνδεδεμένη. Μπορεί να προκύψουν τραυματισμοί.

19. Βεβαιωθείτε ότι δεν υπάρχουν καρφιά ή άλλα ξένα

αντικείμενα στο υλικό. Αν η αλυσίδα του πριονιού προσκρούσει

καρφί κλπ., μπορεί να προκληθεί τραυματισμός.

20. Για να αποφύγετε τυχόν εμπλοκή της λάμας με

το υλικό όταν τεμαχίζετε πάνω σε μια προεξοχή ή υπόκειστε στο βάρος του υλικού όταν κόβετε, εγκαταστήστε μια πλατφόρμα υποστήριξης κοντά στη θέση της κοπής. Αν η λάμα εμπλακεί, μπορεί να προκληθεί τραυματισμός.

Αν η συσκευή πρέπει να μεταφερθεί ή να αποθηκευθεί μετά τη χρήση, είτε αφαιρέστε την αλυσίδα του πριονιού, ή συνδέστε το κάλυμμα της αλυσίδας. Αν η αλυσίδα του πριονιού έλθει σε επαφή με το σώμα σας, μπορεί να προκληθεί τραυματισμός.

22. Φροντίστε δεόντως για τη συσκευή.

○ Για να βεβαιωθείτε ότι η εργασία μπορεί να εκτελεστεί με ασφάλεια και αποτελεσματικότητα, φροντίστε την αλυσίδα του πριονιού για να εξασφαλίσετε ότι παρέχει τη βέλτιστη απόδοση

Όταν αντικαθιστάτε την αλυσίδα του πριονιού ή της λάμας, επιληφθείτε της φροντίδας του σώματος της συσκευής, γεμίστε τη με λάδι κλπ., ακολουθήστε το εγχειρίδιο οδηγιών.

23. Ζητήστε από το κατάστημα να επισκευάσει τη

Μην τροποποιείτε αυτό το προϊόν επειδή ήδη συμμορφώνονται με τα ισχύοντα πρότυπα ασφαλείας. ○ Ανατρέξτε πάντοτε στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI για όλες τις επισκευές. Τυχόν απόπειρα επισκευής της συσκευής από εσάς τους ίδιους μπορεί να καταλήξει σε ατύχημα ή τραυματισμό.

24. Όταν δεν χρησιμοποιείτε τη συσκευή, βεβαιωθείτε

ότι έχει αποθηκευθεί σωστά. Καθαρίστε τελείως την αλυσίδα από τα λάδια, και φυλάξτε τη σε ένα στεγνό μέρος μακριά από τα κλειδιά ή σε μια κλειδωμένη θέση.

25. Αν η προειδοποιητική ετικέτα δεν είναι περαιτέρω

ορατή, είναι ξεφλουδισμένη ή είναι κατ' άλλο τρόπο ασαφής, κολλήστε μια άλλη προειδοποιητική

Για την προειδοποιητική ετικέτα, ανατρέξτε στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI.

26. Όταν εργάζεστε, αν ισχύουν τοπικοί κανόνες ή

τοπικές ρυθμίσεις, συμμορφωθείτε μαζί τους.

27. Σύσταση ως προς τη χρήση μίας διάταξης

προστασίας ρεύματος διαρροής με ρεύμα διακοπής 30 mA ή λιγότερο

28. Δήλωση για την τοποθέτηση του καλωδίου έτσι

ώστε να μην πιαστεί στις διακλαδώσεις και σε παρόμοια μέρη, κατά τη διάρκεια της κοπής

Σύσταση προς τον αρχάριο χρήστη, ως ελάχιστη πρακτική, πρέπει να κόψει κορμούς πάνω σε υποστάτη ή βάση ΠΕΡΙΓΡΑΦΗ ΑΡΙΘΜΗΜΕΝΩΝ ΤΕΜΑΧΙΩΝ (Εικ. 2 - Εικ. 38)

Ζώνη οπισθίου λακτίσματος

1/5 της διαμέτρου της

Εξόγκωμα του τανυστή αλυσίδας

Προεξέχουσα κεφαλή μετρητή βάθους

Στόμιο έκχυσης του λαδιού της αλυσίδας

Συγκρατητηρας αλυσιδας

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Moντέλο CS30SB CS35SB CS40SB Μήκος ράβδου-οδηγού (Μέγ. μήκος κοπής) 300 mm 350 mm 400 mm Τύπος λάμας P012-50CR P014-50CR P016-50CR Τάση (ανά περιοχές)*

(220 V, 230 V, 240 V) Ισχύς Εισόδου*

1900 W Ταχύτητα μη φορτωμένης αλυσίδας 14,5 m/s Τύπος αλυσίδας 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Βήμα αλυσίδας/Μετρητής 9,53 mm (3/8") / 1,27 mm (0,05") Γρα νάζ ι Αρ ιθ μό ς οδόντων: 6 Αντλία λαδιού Αυτόματη Χωρητικότητα της δεξαμενής λαδιού της αλυσίδας 200 ml Προστασία από την υπερφόρτωση Ηλεκτρική Φρένο αλυσίδας Χειροκίνητα ενεργοποιημένο

• 4,7 kg 4,8 kg 4,9 kg *1 Βεβαιωθείτε να ελέγξετε την πινακίδα στο προιόν επειδή υπόκεινται σε αλλαγή σε εξάρτηση από την περιοχή. *2 Βάρος: Σύμφωνα με τη Διαδικασία-EPTA 01/2003 ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ○ Θήκη αλυσίδας p. 1
• ○ Ράβδος-οδηγός p. 1
• ○ Αλυσίδα p. 1
• ○ Κλιπ βύσματος* p. 1
• ○ Λάδι αλυσοπρίονου (100 ml) p. 1

• Δεν παρέχεται σε ορισμένες περιοχές πωλήσεων. Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση. ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ (ΠΩΛΟΎΝΤΑΙ ΞΕΧΩΡΙΣΤΆ) ○ Λάδι αλυσοπρίονου ○ Στρογγυλή λίμα ○ Συναρμογέας μετρητής βάθους Η στρογγυλή λίμα και ο συναρμογέας μετρητής βάθους πρέπει να χρησιμοποιούνται για το ακόνισμα των λεπίδων της αλυσίδας. Σε ό,τι αφορά την εφαρμογή του ανατρέξτε στο εδάφιο με τον τίτλο “Ακόνισμα της λεπίδας της αλυσίδας”. ○ Θήκη της αλυσίδας

πάντοτε το κάλυμμα της αλυσίδας πάνω στην αλυσίδα όταν μεταφέρετε ή το αλυσοπρίονο ή ενόσω το αποθηκεύετε. Τα προαιρετικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

Γεν ικ ή κοπή ξύλου. ΕΓΚΑΤΆΣΤΑΣΗ (ΑΝΤΙΚΑΤΆΣΤΑΣΗ) ΤΗΣ ΑΛΥΣΊΔΑΣ ΤΟΥ ΠΡΙΟΝΙΟΎ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Για την αποφυγή ατυχημάτων, απενεργοποιείτε πάντοτε τη μονάδα, και αποσυνδέετε το φις από την

○ Μη χρησιμοποιείτε άλλη αλυσίδα του πριονιού ή άλλη λάμα από εκείνες που καθορίζονται στο εδάφιο “ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ”.

Φορέστε γάντια και να είστε προσεκτικοί ώστε να αποφύγετε τραυματισμούς με την αλυσίδα του

○ Όταν αφαιρείτε την αλυσίδα του πριονιού, αφαιρέστε την πριονόσκονη από το στόμιο του λαδιού, την οπή του λαδιού και από το αυλάκι της

Αν συσσωρεύεται πριονόσκονη, η συσσώρευση αυτή μπορεί να προκαλέσει βλάβη στη συσκευή. ○ Χρησιμοποιήστε το σωστό τύπο αλυσοπρίονου σύμφωνα με τις προδιαγραφές. Αν εγκαταστήσετε το λανθασμένο τύπο λάμας, η αλυσίδα του πριονιού μπορεί να βγει από τη θέση της και να προκληθεί τραυματισμός.

1. Αφαίρεση του πλευρικού καλύμματος (Εικ. 4)

1 Περιστρέψτε μια φορά το κουμπί για να το χαλαρώσετε. 2 Περιστρέψτε μισή φορά τον επιλογέα τάσης για να τον χαλαρώσετε. 3 Περιστρέψτε το κουμπί και αφαιρέστε το πλευρικό

2. Αφαίρεση της αλυσίδας του πριονιού και της

μπάρας (Εικ. 5) Αφαιρέστε την αλυσίδα του πριονιού και στη λάμα στην κατεύθυνση που υποδεικνύεται από τι βέλος.

3. Δέσμευση της νέας αλυσίδας του πριονιού στο

γρανάζι (Εικ. 6, 7) Δεσμεύστε την αλυσίδα του πριονιού στο άκρο της λάμας, και ύστερα δεσμεύστε σωστά την αλυσίδα εγκοπής στο γρανάζι. 0000BookCS30SB.indb1150000BookCS30SB.indb115 2019/06/1410:09:272019/06/1410:09:27116

4. Εγκατάσταση του πλευρικού καλύμματος

1 Ρυθμίστε τον επιλογέα τάσης του πλευρικού καλύμματος έτσι ώστε το εξόγκωμα του τανυστή της αλυσίδας να εισέρχεται στην οπή του τανυστή αλυσίδας της λάμας, και συνδέστε το πλευρικό κάλυμμα. (Εικ. 8) 2 Περιστρέψτε μια φορά το κουμπί για να το στερεώσετε προσωρινά. (Εικ. 9)

τάσης της αλυσίδας του πριονιού (Εικ. 10) ○ Ενόσω ανασηκώνετε το άκρο της λάμας, περιστρέψτε τον επιλογέα τάσης ώστε να ρυθμίσετε την τάση της αλυσίδας του πριονιού. ○ Περιστρέψτε τον επιλογέα τάσης προς τα δεξιά για να αυξήσετε την τάση της αλυσίδας του πριονιού, και προς τα αριστερά για να τη

6. Έλεγχος της τάσης της αλυσίδας του πριονιού

(Εικ. 11) Ρυθμίστε την τάση της αλυσίδας του πριονιού έτσι ώστε το κενό ανάμεσα σύνδεσμο του οδηγού της αλυσίδας του πριονιού και της λάμας να είναι 0.5 έως 1 mm όταν σηκώνετε την αλυσίδα του πριονιού ελαφρά κοντά στο κέντρο της μπάρας.

7. Ασφάλιση του κουμπιού

(Εικ. 12) 1 Όταν η ρύθμιση είναι πλήρης, ανασηκώστε τη λάμα, και σφίξτε τελείως το κουμπί. 2 Βεβαιωθείτε ότι το μπουλόνι είναι καλά σφιγμένο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μετά τη ρύθμιση της τάσης της αλυσίδας του πριονιού, βεβαιωθείτε ότι το κουμπί είναι τελείως

Αν είναι χαλαρό, μπορεί να προκληθεί τραυματισμός. ΕΠΙΘΕΏΡΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΊΑ ΠΡΙΝ ΑΠΌ ΤΗ ΧΡΉΣΗ Πριν από τη χρήση, κάντε τις επόμενες επιθεωρήσεις και προπαρασκευαστικές εργασίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Βεβαιωθείτε ότι η πηγή ρεύματος που πρόκειται να χρησιμοποιηθεί είναι εναρμονισμένη με τις απαιτήσεις σε ρεύμα που αναφέρονται στην πινακίδα του εργαλείου. ○ Για την αποφυγή ατυχημάτων, να εκτελείτε πάντοτε τα βήματα 1 έως 5 φροντίζοντας το φις να είναι αποσυνδεδεμένο από την υποδοχή. ○ Μην ασφαλίζετε το κουμπί απασφάλισης ενόσω αυτό είναι πατημένο. Αν ο διακόπτης είναι κατά λάθος δεσμευμένος, η συσκευή μπορεί απρόσμενα να ξεκινήσει να λειτουργεί και να προκληθεί τραυματισμός.

1. Βεβαιωθείτε ότι ο διακόπτης είναι

απενεργοποιημένος ○ Βεβαιωθείτε ότι ο διακόπτης ρεύματος βρίσκεται στη θέση ΟFF. Αν το βίσμα είναι στη μπρίζα καθώς ο διακόπτης ρεύματος βρίσκεται στο ΟΝ, το εργαλείο Θα αρχίσει να λειτουργεί αμέσως, με πιθανότητα πρόκλησης σοβαρού ατυχήματος. ○ Αν ο διακόπτης είναι δεσμευμένος ενόσω το κουμπί αποδέσμευσης είναι δεσμευμένο, η συσκευή ενεργοποιείται, και όταν ο διακόπτης απελευθερωθεί, η συσκευή απενεργοποιείται.

2. Έλεγχος της επέκτασης καλωδίου

Αν ο χώρος εργασίας βρίσκεται μακριά από την πηγή τροφοδοσίας, χρησιμοποιήστε ένα καλώδιο επέκτασης επαρκούς πάχους και επαρκούς ονομαστικής χωρητικότητας. Το καλώδιο επέκτασης θα πρέπει να παραμένει κοντό, όσο αυτό είναι

3. Έλεγχος της τάσης της αλυσίδας του πριονιού

○ Αν η τάση της αλυσίδας του πριονιού είναι εσφαλμένη, υπάρχει κίνδυνος ζημίας στην αλυσίδα του πριονιού ή στη λάμα και δυσλειτουργία. Ανατρέχοντας στα βήματα 5 έως 7 “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού”, βεβαιωθείτε ότι μια κατάλληλη τάση έχει ρυθμιστεί. ○ Ενόσω η αλυσίδα του πριονιού είναι ακόμα καινούργια, είναι ιδιαίτερα ελαστική, ελέγξτε περιοδικά την τάση και ρυθμίστε όπως απαιτείται.

επίσης το κουμπί αν το κουμπί έχει σφίξει

4. Έλεγχος λειτουργίας του φρένου της αλυσίδας

(Εικ. 13) ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Αν και το φρένο αλυσίδας είναι μια διάταξη διακοπής έκτακτης ανάγκης, δεν είναι πλήρως αξιόπιστο. Η λειτουργία του πρέπει να γίνεται προσεκτικά ώστε να αποφεύγεται ο κίνδυνος του οπίσθιου λακτίσματος.

αλυσίδας προορίζεται για χρήση σε καταστάσεις έκτακτης ανάγκης και κατά την έναρξη της λειτουργίας της συσκευής. Μην το χρησιμοποιείτε αδιακρίτως. ○ Για να αποφύγετε μια τυχόν προβληματική κίνηση του φρένου αλυσίδας λόγω συσσώρευσης πριονόσκονης κλπ., καθαρίστε το σε τακτική βάση. ○ Το φρένο αλυσίδας αποτελεί σημαντική συνιστώσα για την εξασφάλιση ασφαλούς χρήσης. Αν έχετε την οποιαδήποτε ανησυχία σχετικά με τη λειτουργία του φρένου, ζητήστε επισκευή από το Εξουσιοδοτημένο Κέντρο σας Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI. Το φρένο αλυσίδας είναι μια διάταξη διακοπής έκτακτης ανάγκης που σταματάει την αλυσίδα του πριονιού όταν η συσκευή υπόκειται σε οπίσθιο λάκτισμα κλπ., για τη

του κινδύνου. (Ανατρέξτε στην “Αιτίες του οπίσθιου λακτίσματος και αποφυγή του από το χειριστή.”) Όταν το φρένο αλυσίδας ενεργοποιείται ωθώντας το μοχλό του φρένου προς τα εμπρός, η αλυσίδα του πριονιού σταματάει να κινείται. Αν τραβήξετε το μοχλό του φρένου προς το μέρος σας, το φρένο απελευθερώνεται. Αφού έχετε βεβαιωθεί ότι το φρένο της αλυσίδας λειτουργεί, θέστε τη μονάδα εκτός λειτουργίας, αποσυνδέστε το βύσμα από τον υποδοχέα, πιέστε τη μανέτα του φρένου και τραβήξτε την αλυσίδα του πριονιού με το χέρι. Αν η αλυσίδα του πριονιού δεν μετακινείται, αυτό σημαίνει ότι το φρένο αλυσίδαε έχει ενεργοποιηθεί.

Να φοράτε πάντοτε χοντρά γάντια για αυτήν την

Επειδή η λεπίδα του αλυσοπρίονου είναι πολύ κοφτερή, άμα την τραβάτε πολύ δυνατά κινδυνεύετε να τραυματίσετε τα δάχτυλά σας.

5. Έλεγχος του λαδιού της αλυσίδας

○ Η συσκευή αυτή παραδίδεται χωρίς λάδι αλυσίδας στο εσωτερικό της. Βεβαιωθείτε ότι η δεξαμενή λαδιού έχει πληρωθεί νε το λάδι αλυσίδας που παρέχεται πριν από τη χρήση. (Εικ. 14) ○ Ελέγξτε περιοδικά το γυάλινο παρατηρητήριο λαδιού κατά τη διάρκεια της εργασίας και αναπληρώστε με λάδι, όπως απαιτείται. ○ Αν το λάδι αλυσίδας τελειώσει, χρησιμοποιήστε λάδι αλυσίδας της HiKOKI που πουλιέται ξεχωριστά ή ισοδύναμο λάδι της αγοράς. ○ Το λάδι αλυσίδας λιπαίνει αυτόματα. Ο ρυθμός εκφόρτισης για αυτόματη λίπανση είναι προρρυθμισμένος στο εργοστάσιο στο μέγιστο. 0000BookCS30SB.indb1160000BookCS30SB.indb116 2019/06/1410:09:272019/06/1410:09:27117

Για να μειωθεί ο ρυθμός εκφόρτισης, στρέψτε το ρυθμιστή της αντλίας του λαδιόύ πάνω στο πίσω μέρος του σώματος της συσκευής κατά τη φορά των δεικτών του ωρολογίου. (Εικ. 15)

○ Η χωρητικότητα της δεξαμενής του λαδιού είναι περίπου 200 ml. Ακόμα και αν είναι υπερπληρωμένη, η περίσσεια του λαδιού θα διαφύγει από το στόμιο υπερχείλισης. ○ Σας συστήνουμε να κάνετε αποθέματα με λάδι

Αν συνεχίζετε να εργάζεστε χωρίς λάδι αλυσίδας, η αλυσίδα του πριονιού μπορεί να καεί, ή ο κινητήρας να παρουσιάσει βλάβη. ○ Να είστε προσεκτικοί ώστε να αποφύγετε την είσοδο σκόνης ή ξένου υλικού στη δεξαμενή λαδιού.

σκόνη και άλλα ξένα υλικά εισέλθουν στη δεξαμενή λαδιού, η συσκευή μπορεί να παρουσιάσει βλάβη. ○ Το λάδι αλυσίδας που έχει παραμείνει μέσα στη δεξαμενή μπορεί να διαρρεύσει λόγω της δομής της μονάδας αυτής. Αν και αυτό δεν υποδεικνύει δυσλειτουργία, μπορεί να ρυπάνει τη θέση αποθήκευσης, να είστε λοιπόν προσεκτικοί. Όταν αποθηκεύετε, αδειάστε το λάδι από τη δεξαμενή λαδιού, και τοποθετήστε ένα αντικείμενο κάτω από το κύριο σώμα που να μπορεί να απορροφά τις οποιεσδήποτε διαρροές.

6. Σύνδεση του φις στην υποδοχή

7. Το φρένο ελέγχου είναι δεσμευμένο

○ Αν ο διακόπτης είναι δεσμευμένος ενόσω το κουμπί αποδέσμευσης είναι δεσμευμένο, η

ενεργοποιείται, και όταν ο διακόπτης απελευθερωθεί, η συσκευή απενεργοποιείται. ○ Επιπλέον, την ίδια στιγμή που αφήνετε τον διακόπτη, η μονάδα κάνει διακοπή για να σταματήσει την περιστροφή του αλυσοπρίονου. ○ Πριν από τη χρήση, ελέγξτε για να βεβαιωθείτε ότι το φρένο είναι δεσμευμένο.

Προσέξτε την απωθητική δύναμη όταν το φρένο είναι δεσμευμένο. Αν ρίξετε τη συσκευή, μπορεί να προκληθεί τραυματισμός.

8. Έλεγχος της εκφόρτισης του λαδιού της

αλυσίδας (Εικ. 15, 16) ○ Όταν ενεργοποιείτε τη συσκευή, το λάδι αλυσίδας λιπαίνει αυτόματα την αλυσίδα του πριονιού και τη

○ Αν δεν φαίνεται να αναδύεται λάδι 2 έως 3 λεπτά αφού έχει τεθεί σε λειτουργία η συσκευή, ελέγξτε αν έχει συσσωρευτεί πριονόσκονη γύρω από το στο στόμιο του λαδιού. (Ανατρέξτε στην “Καθαρισμός του στομίου λαδιού της αλυσίδας.”)

Ανατρέξτε στην “Έλεγχος του λαδιού της αλυσίδας.”

9. Συνιστάται η χρήση ενός γειωμένου διακόπτη ή μια

συσκευή παραμένοντος ρεύματος. Λειτουργία διακόπτη Όταν ο διακόπτης είναι δεσμευμένος ενόσω είναι πατημένο το κουμπί αποδέσμευσης, η αλυσίδα του πριονιού περιστρέφεται. (Εικ. 17) Εκτός και αν το κουμπί αποδέσμευσης είναι πατημένο, δεν είναι δυνατή η δέσμευση του

Αφού ο διακόπτης δεσμευτεί, η αλυσίδα του πριονιού συνεχίζει να περιστρέφεται όσο αυτός είναι

Όταν απελευθερωθεί ο διακόπτης, ενεργοποιείται ένα φρένο για να σταματήσει την περιστροφή της

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην ασφαλίζετε το κουμπί απασφάλισης ενόσω αυτό είναι πατημένο. Αν ο διακόπτης είναι κατά λάθος δεσμευμένος, η συσκευή μπορεί απρόσμενα να ξεκινήσει να λειτουργεί και να προκληθεί τραυματισμός. Χρήση του φις Το καλώδιο που οδηγεί από τό βύσμα τροφοδοσίας παρεμποδίζεται στο να βγει έξω από το κλιπ για το βύσμα. (Εικ. 18) ΔΙΑΔΙΚΑΣΙΕΣ ΚΟΠΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Πριν από τη λειτουργία, βεβαιωθείτε ότι το φρένο της αλυσίδας λειτουργεί. ○ Κατά τη διάρκεια της χρήσης, πιάστε τη λαβή με ασφάλεια και με τα δυο χέρια. ○ Όταν κόβετε ξύλα από το κάτω μέρος, βεβαιωθείτε ότι το αλυσοπρίονο δεν προσκρούει στο ξύλο. Αν η συσκευή ωθείται πίσω, μπορεί να προκληθεί τραυματισμός. ○ Κατά τις διακοπές της εργασίας ή μετά από αυτή, απενεργοποιείτε πάντοτε τη μονάδα, και αποσυνδέετε το φις από την υποδοχή. Παρακολουθείτε πάντοτε το χώρο εργασίας και τη γύρω περιοχή, βεβαιωθείτε ότι δεν υπάρχουν αντικείμενα που θα μπορούσαν να προκαλέσουν τραυματισμούς ή βλάβη της συσκευής, και εφόσον παρευρίσκονται, απομακρύνατε τα εκ των προτέρων. Ειδικότερα, όταν βάζετε μια βάση για τα πόδια για να εργαστείτε, βεβαιωθείτε ότι δεν υπάρχει αστάθεια ή κάποιο αντικείμενο που θα μπορούσατε να σκοντάψετε

Πριν να κάνετε την υλοτόμηση όρθιων δέντρων, δώστε πάντοτε ιδιαίτερη προσοχή στην κατεύθυνση στην οποία το δέντρο θα πέσει ή θα κυλήσει, και καθορίστε μια ασφαλή περιοχή εκκένωσης και μια ασφαλή διαδρομή για σας εκ των προτέρων. 1 Βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη Αν το φις είναι συνδεδεμένο σε μία υποδοχή ενώ ο διακόπτης είναι εν αγνοία σας δεσμευμένος, η μονάδα μπορεί να ξεκινήσει απρόσμενα, κάτι που

να οδηγήσει σε ατύχημα. 2 Δέσμευση του διακόπτη Έχοντας βεβαιωθεί ότι η αλυσίδα του πριονιού δεν βρίσκεται σε επαφή με το ξύλο, δεσμεύστε το διακόπτη και αρχίστε να κόβετε όταν η αλυσίδα του πριονιού έχει αυξηθεί.

○ Όταν ενεργοποιείτε τη συσκευή, βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν έρχεται σε επαφή

ή με οτιδήποτε άλλο. ○ Κατά τη διάρκεια της χρήσης, να είστε προσεκτικοί ώστε να βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν έρχεται σε επαφή με άλλα υλικά ή αντικείμενα. Ειδικότερα, αν η διεργασία της κοπής έχει τελειώσει, να είστε προσεκτικοί ώστε να βεβαιωθείτε ότι το αλυσοπρίονο δεν

Γεμ ίσ τ ε ξανά τη δεξαμενή λαδιού ώστε να αποφύγετε το να μείνει η συσκευή χωρίς λάδι.

1. Γενικές διαδικασίες κοπής

(1) Τροφοδοτήστε με ηλεκτρικό ρεύμα κρατώντας ταυτόχρονα το πριόνι λίγο μακριά από το ξύλο που πρόκειται να κοπεί. Ξεκινήστε το πριόνισμα λίγο αφότου η συσκευή έχει φθάσει στην πλήρη

(2) Όταν πριονίζετε ένα λεπτό κομμάτι ξύλου, πιέστε το τμήμα της βάσης της λάμας ενάντια στο ξύλο και πριονίστε προς τα κάτω όπως δείχνεται στην Εικ. 19. (3) Όταν πριονίζετε ένα παχύ κομμάτι ξύλου, πιέστε την ακίδα στο μπροστινό τμήμα της συσκευής ενάντια στο ξύλο και κόψτε το με δουλεύοντάς το

μοχλό χρησιμοποιώντας ταυτόχρονα την ακίδα σαν υπομόχλιο όπως δείχνεται στην Εικ. 20. (4) Όταν κόβετε το ξύλο οριζόντια, γυρίστε το σώμα της μονάδας στα δεξιά έτσι ώστε η λάμα να βρίσκεται κάτω και κρατήστε το πάνω μέρος της μπροστινής λαβής με το αριστερό σας χέρι. Κρατήστε τη λάμα οριζόντια και τοποθετήστε την ακίδα που βρίσκεται στο μπροστινό μέρος του σώματος της συσκευής πάνω στην οσφυϊκή μοίρα. Χρησιμοποιώντας την ακίδα σαν υπομόχλιο, κόψτε το ξύλο περιστρέφοντας την πίσω λαβή προς τα δεξιά. (Εικ. 21) (5) Όταν κόβετε μέσα στο ξύλο από το κάτω μέρος, αγγίξτε ελαφρά το ξύλο με το άνω μέρος της λάμας. (Εικ. 22) (6) Μελετώντας προσεκτικά τις οδηγίες, εξασφαλίστε πρακτική εκπαίδευση στη λειτουργία του αλυσοπρίονου πριν από τη χρήση, ή εξασκηθείτε τουλάχιστον κόβοντας επιμήκη κομμάτια στρογγυλού ξύλου πάνω σε ένα τρίποδο πριονίσματος . (7) Όταν κόβετε κορμούς ή ξύλα, τα οποία δεν φέρουν υποστήριγμα, στηρίξτε τα καλά ακινητοποιώντας τα κατά τη διάρκεια της κοπής χρησιμοποιώντας ένα τρίποδο πριονίσματος ή οποιαδήποτε άλλη κατάλληλη μέθοδο.

○ Όταν κόβετε ξύλο από το κάτω μέρος, υπάρχει κίνδυνος η μονάδα της συσκευής να ωθηθεί προς τα πίσω προς την μεριά του χρήστη αν η αλυσίδα αν η αλυσίδα επιδρά έντονα με το ξύλο. ○ Μην κόβετε σε όλη τη διαδρομή σε βάθος το ξύλο ξεκινώντας από το κάτω μέρος γιατί υπάρχει ο κίνδυνος να πεταχτεί προς τα πάνω η λάμα εκτός ελέγχου όταν η κοπή έχει τελειώσει. ○ Αποφεύγετε πάντοτε το αλυσοπρίονο που βρίσκεται σε λειτουργία να αγγίζει το έδαφος ή συρματοπλέγματα.

(1) Κοπή κλαδιών από όρθιο δέντρο: Πρέπει να κοπεί αρχικά ένα χοντρό κλαδί σε ένα σημείο μακριά από τον κορμό του δέντρου. Κόψτε πρώτα στο ένα τρίτο της διαδρομής ξεκινώντας από κάτω, και κόψτε ύστερα το κλαδί από πάνω. Τελικά, κόψτε το εναπομένον τμήμα του κλαδιού ακόμα και με τον κορμό του δέντρου. (Εικ. 23)

○ Να είστε πάντοτε προσεκτικοί για να αποφεύγετε τα κλαδιά που πέφτουν. ○ Να είστε πάντοτε σε ετοιμότητα για τυχόν ανάκρουση του αλυσοπρίονου (2) Κοπή κλαδιών από πεσμένα δέντρα: Κόψτε πρώτα τα κλαδιά που δεν αγγίζουν το έδαφος, κόψτε ύστερα εκείνα που αγγίζουν το έδαφος. Όταν κόβετε χοντρά κλαδιά που αγγίζουν το έδαφος, κόψτε περίπου στα μισά της διαδρομής από πάνω, κόψτε ύστερα τελείως το κλαδί από κάτω. (Εικ. 24)

○ Όταν κάνετε αποκοπή κλαδιών που αγγίζουν το έδαφος, να είστε προσεκτικοί να μη λυγίσει η λάμα από την πίεση. ○ Κατά το στάδιο της τελικής κοπής, προσέξτε για τυχόν αναπάντεχη κύλιση του κορμού του ξύλου.

3. Κοπή κορμών ξύλου

Όταν κόβετε έναν κορμό ξύλου που έχει τοποθετηθεί όπως δείχνεται στην Εικ. 25, κόψτε στο ένα τρίτο της διαδρομής περίπου από κάτω, κόψτε ύστερα κάτω σε όλη τη διαδρομή από πάνω. Όταν κόβετε έναν κορμό ξύλου που διασχίζεται από μια κοιλότητα όπως δείχνεται στην Εικ. 26, κόψτε πρώτα στα δυο τρίτα περίπου της διαδρομής από πάνω, κόψτε ύστερα από κάτω προς τα πάνω.

○ Βεβαιωθείτε ότι η λάμα δεν λυγίζει στον κορμό από

○ Όταν δουλεύετε σε έδαφος που παρουσιάζει κλίση, βεβαιωθείτε ότι στέκεστε πάνω στην ανηφορική πλευρά του κορμού του ξύλου. Αμ στέκεστε πάνω στην κατηφορική πλευρά, το αποκομμένο κομμάτι ξύλου μπορεί να κυλίσει προς το μέρος σας.

4. Υλοτόμηση δέντρων

(1) Υποκοπή ( όπως δείχνεται στην Εικ. 27): Κάντε την υποκοπή να αντικρίζει την κατεύθυνση στην οποία θέλετε το δέντρο να πέσει. Το βάθος της υποκοπής θα πρέπει να ανέρχεται στο 1/3 της διαμέτρου του δέντρου. Μην κάνετε ποτέ υλοτόμηση δέντρων δίχως την κατάλληλη υποκοπή. (2) Πίσω κοπή ( όπως δείχνεται στην Εικ. 27): Κάντε μια πίσω κοπή περίπου 5 cm επάνω και παράλληλη στην οριζόντια κοπή. Αν υπάρξει εμπλοκή της αλυσίδας κατά τη διάρκεια της κοπής, διακόψτε τη λειτουργία του πριονιού και χρησιμοποιήστε σφήνες για να την ελευθερώσετε. Μην κόβετε το δέντρο σε βάθος.

○ Η υλοτόμηση των δέντρων πρέπει να γίνεται κατά τρόπον ώστε να μην υπάρχει κίνδυνος για κανένα άτομο, να μη χτυπηθεί η οποιαδήποτε γραμμή ηλεκτρικού ρεύματος και να μη προκληθούν οι οποιεσδήποτε υλικές ζημιές. ○ Βεβαιωθείτε ότι στέκεστε πάνω στην ανηφορική πλευρά του εδάφους γιατί το δέντρο ,μπορεί να κυλήσει ή να γλιστρήσει στην κατηφόρα μετά

υλοτόμησή του. Προφύλαξη για την εργασία κοπής Πιάσιμο / δύναμη ώθησης του αλυσοπρίονου Να πιάνετε πάντοτε το αλυσοπρίονο με ασφάλεια. Επιπρόσθετα, μην ασκείτε στο αλυσοπρίονο περισσότερη δύναμη από όσο χρειάζεται. Όταν κόβετε, η άσκηση επιπλέον δύναμης ασκούμενης πάνω στο αλυσοπρίονο δεν θα επιταχύνει την ταχύτητα κοπής. Αυτή θα επιφέρει σύνθλιψη στον κινητήρα, θα επηρεάσει αρνητικά την απόδοση, και θα κάνει ζημιά ή θα προκαλέσει δυσλειτουργία ή στη

Χρησιμοποιήστε τη συσκευή στο εύρος όπου η αλυσίδα του πριονιού βρίσκεται σε λογική ταχύτητα. Ειδικότερα, όταν η αλυσίδα του πριονιού σταματάει (μπλοκάρεται) λόγω υπερβολικής δύναμης, μπορεί να προκαλέσει τραυματισμό ή βλάβη στη συσκευή. Συγκρατητηρας

○ Ο συγκρατητήρας της αλυσίδας βρίσκεται στην κινητήρια κεφαλή, ακριβώς κάτω από την αλυσίδα, για να αποτρέψει περισσότερο την πιθανότητα, μια σπασμένη αλυσίδα να χτυπήσει τον χρήστη του αλυσοπρίονου. ○ Όταν η αλυσίδα του πριονιού κοπεί, αντικαταστήστε τη με μια καινούργια συμβουλευόμενοι το εδάφιο “Εγκατάσταση (αντικατάσταση) της αλυσίδας του

ΑΚΟΝΙΣΜΑ ΤΗΣ ΛΕΠΙΔΑΣ ΤΗΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για την αποφυγή ατυχημάτων, πάντα να απενεργοποιείτε τον διακόπτη και να αποσυνδέετε το φις από την υποδοχή. Επιπρόσθετα, όταν χρησιμοποιείτε αλυσοπρίονα, να φοράτε πάντοτε χοντρά γάντια.

Ακονίστε την αλυσίδα του πριονιού και ρυθμίστε το μετρητή βάθους στην κεντρική θέση πάνω στη λάμα, με την αλυσίδα του πριονιού συνδεδεμένη στο κύριο σώμα. Όταν το ακόνισμα των αλυσίδων του πριονιού φθίνει, ο κινητήρας και κάθε μέρος του σώματος επιβαρύνεται και η αποτελεσματικότητα μειώνεται. Για τη βέλτιστη λειτουργία της συσκευής, χρειάζεται συχνή συντήρηση ώστε να παραμένει η αλυσίδα του πριονιού κοφτερή.

1. Ακόνισμα της λεπίδας

Το εξάρτημα στρογγυλή λίμα πρέπει να κρατείται

στη λάμα της αλυσίδας έτσι ώστε το ένα πέμπτο της διαμέτρου της να επεκτείνεται πάνω από την κορυφή της λεπίδας, όπως δείχνεται στην Εικ. 28. Ακονίστε τις λεπίδες κρατώντας τη στρογγυλή λίμα σε μια γωνία 30° ως προς τη λάμα, όπως δείχνεται στην Εικ. 29, εξασφαλίζοντας ότι η στρογγυλή λίμα κρατιέται ίσια, όπως δείχνεται στην Εικ. 30. Βεβαιωθείτε ότι όλες οι λεπίδες του πριονιού λιμάρονται στην ίδια γωνία, αλλιώς η αποτελεσματικότητα της κοπής του εργαλείου θα επηρεαστεί αρνητικά. Κατάλληλες γωνίες για να ακονιστούν οι λεπίδες σωστά δείχνονται στην Εικ. 31.

2. Ρύθμιση του μετρητή βάθους

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Μη φράσσετε με άμμο το άνω μέρος του επιταινιόδεσμου του προφυλακτήρα και του συνδέσμου προστατευτικού οδηγού, ούτε να προκαλείτε την παραμόρφωση του σχήματος των αναφερθέντων μερών. ○ Η ρύθμιση των μετρητών βάθους πρέπει να είναι σύμφωνη με τις προκαθορισθείσες διαστάσεις και μορφές, διαφορετικά ο κίνδυνος ολισθηρού λακτίσματος αυξάνεται, προκαλώντας τραυματισμό. Επιταινιόδεσμος του προφυλακτήρα

προστατευτικού οδηγού Οι μετρητές βάθους πρέπει όλοι να ευθυγραμμίζονται με τον ίδιο τρόπο επειδή χρησιμοποιούνται για τη ρύθμιση βάθους στη θέση όπου ο κόπτης υπεισέρχεται στο ξύλο. Όταν ακονίζετε την αλυσίδα του πριονιού, βεβαιωθείτε ότι ελέγχετε κάθε δυο ή τρεις φορές το μετρητή βάθους. Τοποθετήστε ένα συναρμογέα μετρητή βάθους

αλυσίδα του πριονιού, αφήστε το μετρητή να είναι ορατός πάνω στο αυλάκι, και χρησιμοποιήστε μια επίπεδη λίμα για να λοξοτομήσετε το τμήμα έξω από το συναρμογέα του μετρητή βάθους. Εικ. 33) (Ο συναρμογέας μετρητή βάθους και η επίπεδη λίμα πουλιούνται ξεχωριστά.) Αφού έχετε τελειώσει το λιμάρισμα του μετρητή βάθους, στρογγυλέψτε την μπροστινή πλευρά του μετρητή βάθους όπως ήτανε. (Εικ. 34) Αφού ακονίσετε την αλυσίδα του πριονιού, τοποθετήστε τη μέσα σε λάδι αλυσίδας για να ξεπλύνετε τα λιμαρίσματα. Αν τα λιμαρίσματα δεν καθαριστούν καλά, η αλυσίδα του πριονιού και η λάμα θα υποστούν γρήγορα κόπωση ενόσω βρίσκονται σε χρήση. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ Μετά τη λειτουργία, κάντε επιθεώρηση και συντήρηση του κάθε μέρους όταν αποθηκεύετε τη μονάδα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά τη συντήρηση και την επιθεώρηση, απενεργοποιείτε πάντοτε τη μονάδα και αποσυνδέετε το φις από την υποδοχή.

1. Επιθεώρηση των αλυσίδων του πριονιού

○ Επιθεωρείτε περιστασιακά την αλυσίδα του πριονιού. Σε περίπτωση κάποιας ανωμαλίας, αντικαταστήστε τη με μια καινούργια ανατρέχοντας στο εδάφιο “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού”. ○ Επιθεωρήστε την τάση της αλυσίδας και ελέγξτε αν αυτή είναι καλά κλειστή. ○ Σταματήστε να χρησιμοποιείτε τη συσκευή όταν η μονάδα καθίσταται αμβλεία και ακονίστε την ανατρέχοντας στο εδάφιο “Ακονισμα της λεπιδας της αλυσιδας”. ○ Μετά τη χρήση, λιπάνετε προσεκτικά την αλυσίδα του πριονιού και τις μπάρες με λάδι για θωράκισή τους κατά της σκουριάς.

Να φοράτε γάντια ώστε να αποφεύγετε τυχόν τραυματισμούς όταν χρησιμοποιείτε το αλυσοπρίονο.

2. Καθαρισμός του πλευρικού καλύμματος

(Εικ. 35) Καθαρίστε και αφαιρέστε την οποιαδήποτε ποσότητα πριονόσκονης που έχει αφεθεί μέσα στα μέρη της συσκευής.

Όταν καθαρίζετε το πλευρικό κάλυμμα, το θάλαμο του ιμάντα φρένου, το στόμιο λαδιού αλυσίδας, και την πλευρική ράβδο, βλέπε τη διαδικασία “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού” και αφαιρέστε την αλυσίδα του πριονιού.

3. Καθαρισμός του στομίου λαδιού της αλυσίδας

(Εικ. 36) Πριν να καθαρίσετε το στόμιο λαδιού αλυσίδας,

το πλευρικό κάλυμμα και τη λάμα.

4. Καθαρισμός της λάμας (Εικ. 7, 37)

Όταν πριονόσκονη και παρόμοιες ουσίες εγκλωβίζονται στο αυλάκι της λάμας ή του στομίου λαδιού, μπορεί να μην υπάρξει ροή λαδιού, πράγμα που μπορεί να καταλήξει σε βλάβη της συσκευής. Αφαιρέστε την μπάρα οδηγό και καθαρίστε την οποιαδήποτε ποσότητα πριονόσκονης

εγκλωβιστεί στο αυλάκι μετά τη χρήση και όταν αντικαθιστάτε την αλυσίδα του πριονιού. (Ανατρέξτε στην “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού.”)

5. Επιθεωρήστε το άγκιστρο συγκράτησης της

αλυσίδας (Εικ. 38) Το άγκιστρο συγκράτησης της αλυσίδας προορίζεται για την αποφυγή χτυπημάτων του χειριστή από το αλυσοπρίονο όσο είναι δυνατόν σε περίπτωση που η αλυσίδα χαλαρώσει ή σπάσει. Το άγκιστρο συγκράτησης της αλυσίδας και το πλευρικό κάλυμμα συνδιάζονται σε μία κατασκευή. Επιθεωρήστε το άγκιστρο συγκράτησης της αλυσίδας για να βεβαιωθείτε ότι δεν υπάρχει καμία

6. Έλεγχος των βιδών στερέωσης

Τακτικά ελέγξετε όλες τις βίδες στερέωσης και σιγουρευτείτε ότι είναι κατάλληλα σφιγμένες. Σε περίπτωση που κάποιες από τις βίδες χαλαρώσουν, ξανασφίξτε τις αμέσως. Αν δεν το κάνετε αυτό μπορεί να προκληθεί σοβαρός κίνδυνος.

7. Συντήρηση του μοτέρ

Η περιέλιξη στη μονάδα του μοτέρ είναι η “καρδιά”

ηλεκτρικού εργαλείου. Δώστε μεγάλη προσοχή για να διασφαλίσετε ότι η περιέλιξη δεν θα πάθει ζημιά και / ή θα βραχεί με λάδι ή νερό.

8. Αντικατάσταση των ανθρακικών ψηκτρών

Για τη συνεχή ασφάλειά σας και την προστασία σας από μια ενδεχόμενη ηλεκτροπληξία, ο έλεγχος της ανθρακικής ψήκτρας και η αντικατάσταση της

αυτό το εργαλείο θα πρέπει να πραγματοποιείται ΜΟΝΟ από ένα ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ της HiKOKI.

9. Καθαρισμός του εξωτερικού

Όταν το αλυσοπρίονο έχει πιτσιλίσματα βαφής, σκουπίστε το με ένα μαλακό στεγνό πανί ή με ένα πανί βρεγμένο με σαπουνόνερο. Μη χρησιμοποιείτε διαλύτες που περιέχουν χλώριο, βενζίνη ή διαλυτικό βαφής γιατί λειώνουν το πλαστικά υλικά.

Όταν αποθηκεύετε τη μονάδα, κάντε καθαρισμό και συντήρηση κάθε μέρους και προσαρτήστε τη θήκη της αλυσίδας στη λάμα. Αποθηκεύστε το αλυσοπρίονο σε μια θέση όπου η θερμοκρασία είναι μικρότερη από 40°C και μακριά από παιδιά.

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται. ΕΠΙΛΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ Τα εξαρτήματα του παρόντος μηχανήματος εμφανίζονται στην σελίδα 235.

Εγγυώμαστε τα εργαλεία HiKOKI Power Tools σύμφωνα με τη νομοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών

σε Εξουσιοδοτημένο Κέντρο Επισκευής της HiKOKI. Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση Oι τιμές μετρήθηκαν σύμφωνα με το EN60745 και βρέθηκαν σύμφωνες με το ISO 4871. Μετρηθείσα τυπική στάθμη ηχητικής ισχύος A: 108 dB (A) Μετρηθείσα τυπική στάθμη ηχητικής πίεσης A: 95 dB (A) Αβεβαιότητα K: 2 dB (A) Φοράτε προστατευτικά αυτιών. Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο EN60745. ah = 4,0 m/s

Αβεβαιότητα K = 1,5 m/s

Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Η εκπομπή δονήσεων κατά την πραγματική χρήση του εργαλείου μπορεί να διαφέρει από την εγκεκριμένη συνολική τιμή και να εξαρτάται από τους τρόπους με τους οποίους χρησιμοποιείται το

○ Αναγνωρίστε μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον χρόνο που το εργαλείο είναι

και το διάστημα όπου είναι σε ανενεργό εκτός από τον χρόνο της σκανδάλης).

Prohlašujeme na svou výhradní zodpovědnost, že řetězová pila, identifi kovaná podle typu a specifi ckého identifi kačního kódu *1), je v souladu se všemi příslušnými požadavky směrnic *2) a norem *3). Technický soubor *4) - viz níže. K sestavení technické dokumentace je oprávněn manažer pro evropské standardy v evropském obchodním zastoupení. 2000/14/ES Naměřená hlučnost: 108 dB Zaručená mez hluku: 110 dB Zplnomocněný orgán (2006/42/ES): 0598 SGS Fimko Ltd. Särkiniementie 3 P.O.Box 30 FI-00211 Helsinki, Finsko, provedl typovou zkoušku ES a vydal certifi kát o typové zkoušce ES č. MD 119 podle přílohy IX. Toto prohlášení platí pro výrobek označený značkou CE. Ελληνικά Türkçe EK ΔΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥ Δηλώνουμε με αποκλειστική μας ευθύνη ότι το Αλυσοπρίονο, το οποίο προσδιορίζεται από τον τύπο και ειδικό αναγνωριστικό κωδικό *1), είναι σύμφωνο με όλες τις σχετικές απαιτήσεις των Οδηγιών *2) και στα σχετικά πρότυπα *3). Τεχνικό Αρχείο στο *4) – Δείτε παρακάτω. Ο Διαχειριστής Ευρωπαϊκών Προτύπων στο γραφείο εκπροσώπησης στην Ευρώπη είναι εξουσιοδοτημένος για τη σύνταξη του τεχνικού φακέλου. 2000/14/EK Μετρημένο επίπεδο ηχητικής ισχύος: 108 dB Εγγυημένο επίπεδο ηχητικής ισχύος: 110 dB Διακοινωμένο όργανο (2006/42/ΕΚ) : 0598 SGS Fimko Ltd. Särkiniementie 3 P.O.Box 30 FI-00211 Ελσίνκι, Η Φινλανδία έχει διεξάγει μια εξέταση τύπου ΕΚ και εξέδωσε το υπ' αριθ. MD 119 πιστοποιητικό τύπου εξέτασης EK σύμφωνα με το Παράρτημα IX. Η δήλωση ισχύει μόνο για το προϊόν που είναι τοποθετημένη σήμανση CE.
