BEDIENUNGSANLEITUNG CS 30SB HiKOKI

The declared vibration total value has been measured in accordance with a standard test method and may be used for comparing one tool with another. It may also be used in a preliminary assessment of exposure. WARNING ○ The vibration emission during actual use of the power tool can diff er from the declared total value depending on the ways in which the tool is used. ○ Identify safety measures to protect the operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time). NOTE Due to HiKOKI’s continuing program of research and development, the specifi cations herein are subject to change without prior notice. 0000BookCS30SB.indb130000BookCS30SB.indb13 2019/06/1410:09:222019/06/1410:09:2214 Deutsch (Übersetzung der Original-Gebrauchsanweisung) SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. CS30SB / CS35SB / CS40SB: Kettensäge Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. Verwenden Sie die Heckenschere nicht im Regen oder bei Feuchtigkeit, und belassen sie das Gerät bei Regen nicht im Freien. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2012/19/ EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechaten Wiederververtung zugeführt werden. Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst. Bei der Benutzung dieses Gerätes immer einen Augenschutz tragen. Bei der Benutzung dieses Gerätes immer einen Ohrenschutz tragen. Wenn das Kabel beschädigt ist, den Stecker des Stromkabels herausziehen. Ölpumpenregelung Garantierter Schalldruckpegel Kettenöl zugeben TEILEBEZEICHNUNGEN (Abb. 1) A: Verriegelungsknopf: Dieser Knopf verhindert ein unbeabsichtigtes Betätigen des Auslösers. B: Öltankdeckel: Deckel zum Verschließen des Öltanks. C: Sägekette: Kette, die als Schneidewerk- zeug dient. D: Schwert: Der Teil, der die Sägekette trägt und führt. E: Stoßfänger mit Dorn: Diese Vorrichtung dient als Drehpunkt, wenn sie in Berührung mit einem Baum oder einem Baumstamm ist. F: Öl-Sichtglas: Fenster zum Prüfen des Kettenölpegels. G: Kettenbremse: Vorrichtung zum Stoppen bzw. Verriegeln der Sägekette. H: Vorderer Griff : Haltegriff an der Vorderseite des Gerätkörpers. I: Hinterer Griff : Haltegriff an der Oberseite des Gerätkörpers. J: Schalter: Das Gerät wird mit dem Finger aktiviert. K: Seitliche Abdeckung: Schutzabdeckung für Schwert und Sägekette, Vorgelege und Kettenzahnrad, wenn die Kettensäge in Benutzung ist. L: Spannungswählschalter: Vorrichtung zum Einstellen der Spannung der Sägekette. M: Drehknopf: Knopf zum Sichern des Spannungswählschalters und der seitlichen Abdeckung. N: Kettengehäuse: Gehäuse zum Abdecken von Schwert und Sägekette, wenn das Gerät nicht in Gebrauch ist. O: Steckerklemme: Eine Vorrichtung, die verhindert, dass der Stromstecker aus dem Steckteil eines Verlängerungskabels heraus rutscht. ALLGEMEINE

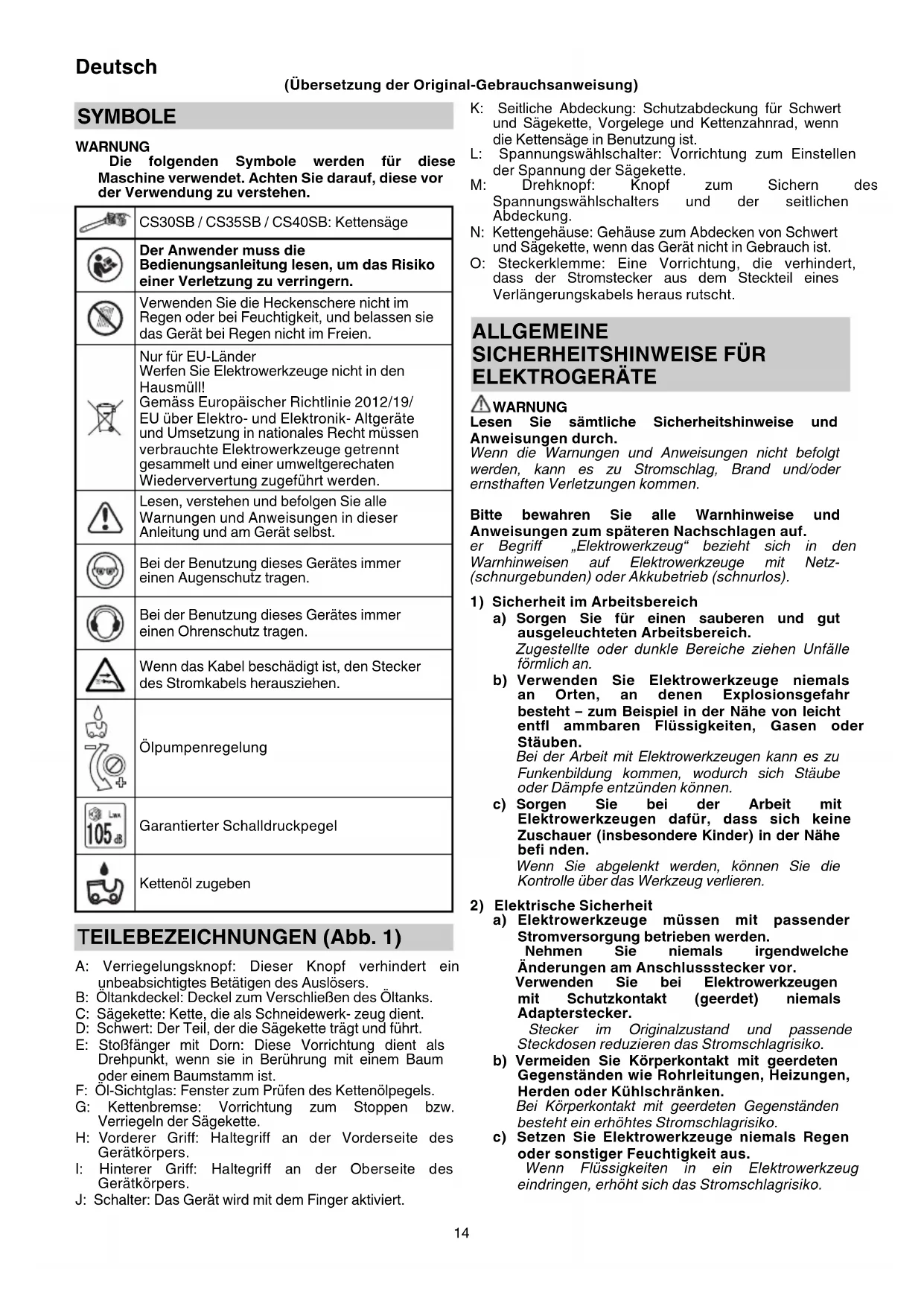

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. er Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. 0000BookCS30SB.indb140000BookCS30SB.indb14 2019/06/1410:09:222019/06/1410:09:2215 Deutsch d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifi zierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden. 0000BookCS30SB.indb150000BookCS30SB.indb15 2019/06/1410:09:222019/06/1410:09:2216 Deutsch Eine Berührung der Spitze kann in manchen Fällen einen plötzlichen Rückschlag verursachen, bei dem das Schwert nach oben und zurück zum Bediener geschleudert wird. Ein Einklemmen der Sägekette entlang des oberen Teils des Schwerts kann das Schwert rasch zum Bediener hin zurückschieben. Diese Reaktionen können beide verursachen, dass Sie die Kontrolle über die Säge verlieren, was zu schweren Körperverletzungen führen könnte. Verlassen Sie sich nicht ausschließlich auf die Sicherheitsvorrichtungen, die in Ihre Säge eingebaut sind. Als Benutzer einer Kettensäge sollten Sie mehrere Maßnahmen ergreifen, um Ihre Schneidearbeiten frei von Unfällen oder Verletzungen zu halten. Ein Rückstoß ist das Ergebnis eines Missbrauchs des Elektrowerkzeugs und/oder von falschen Arbeitsverfahren oder Bedingungen und kann vermieden werden, indem man die nachstehend angegebenen richtigen Vorsichtsmaßnahmen triff t. ○ Bewahren Sie einen festen Griff , bei dem Daumen und Finger die Griff e der Kettensäge umschließen, halten Sie die Säge mit beiden Händen und positionieren Sie Ihren Körper und Ihre Arme so, dass Sie Rückstoßkräften widerstehen können. Der Bediener kann Rückstoßkräfte kontrollieren, wenn angemessene Vorsichtsmaßnahmen ergriff en werden. Lassen Sie die Kettensäge nicht los. ○ Überstrecken Sie sich nicht und schneiden Sie nicht oberhalb der Schulterhöhe. Das hilft eine unbeabsichtigte Berührung der Spitze zu verhindern und gewährt eine bessere Kontrolle der Kettensäge in unerwarteten Situationen. ○ Benutzen Sie nur vom Hersteller angegebene Ersatzschwerter und –ketten. Falsche Ersatzschwerter und –ketten können ein Brechen der Kette und/oder einen Rückstoß verursachen. ○ Befolgen Sie die Anweisungen des Herstellers für das Schärfen und die Wartung der Kettensäge. Eine Verringerung der Tiefenanzeigenhöhe kann zu vermehrtem Rückstoß führen. Funktionsweise der Kettenbremse: Wenn eine Kettensäge mit hoher Geschwindigkeit auf einen festen Gegenstand triff t, reagiert sie heftig und es gibt einen Rückstoß. Dies lässt sich schwer unter Kontrolle halten und könnte gefährlich sein, insbesondere bei Geräten mit geringem Gewicht, die in allen möglichen Stellungen benutzt werden können. Die Kettenbremse stoppt die Drehung der Kette sofort, wenn es einen unerwarteten Rückstoß gibt. Die Kettenbremse kann aktiviert werden, indem Sie mit der Hand gegen den Handschutz drücken, oder automatisch durch den Rückstoß selbst. Erst nachdem der Motor vollständig zum Stillstand gekommen ist, kann die zurückgesetzt werden. Verschieben Sie den Griff auf die hintere Position (Abb. 3). Überprüfen Sie die Funktion der Kettenbremse jeden Tag.

ZUSÄTZLICHE SICHERHEITS- UND

1. Benutzen Sie die Spannung, die auf der Gerätplakette

für die Energiequelle angegeben ist. Die Benutzung einer höheren Spannung kann zu Verletzungen führen.

2. Arbeiten Sie ohne Druck. Halten Sie außerdem Ihren

3. Denken Sie vor Beginn der Arbeit die Arbeitsvorgänge

ganz durch und Arbeiten Sie so, dass Unfälle vermieden werden, sonst kann es zu Verletzungen kommen.

WARNHINWEISE ZUR SICHERHEIT

1. Halten Sie alle Körperteile, wenn die Kettensäge in

Betrieb ist, von der Sägekette fern. Achten Sie vor dem Einschalten der Kettensäge darauf, dass die Sägekette nichts berührt. Ein Moment der Unachtsamkeit bei der Benutzung von Kettensägen kann verursachen, dass sich Ihre Kleidung oder Körperteile in der Sägekette verfangen.

2. Halten Sie die Kettensäge immer mit Ihrer rechten

Hand am hinteren Griff und ihrer linken Hand am vorderen Griff . Wird die Kettensäge mit umgekehrter Handhaltung gehalten, erhöht sich die Gefahr einer Körperverletzung, das sollte nie getan werden.

3. Halten Sie das Elektrowerkzeug nur an den isolierten

Griff fl ächen, denn die Sägekette könnte verborgene Leitungen oder das Kabel des Elektrowerkzeugs berühren. Eine Kettensäge, die ein unter Strom stehendes Kabel berührt, kann freiliegende Metallteile des Elektrowerkzeugs unter Strom setzen und der Bediener kann einen Stromschlag abbekommen.

4. Tragen Sie Schutzbrille und Gehörschutz. Weitere

Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Eine adäquate Schutzkleidung verringert Körperverletzung durch fl iegende Trümmer oder zufällige Berührung der Sägekette.

5. Schalten Sie die Kettensäge nicht auf einem Baum ein.

Einschalten einer Kettensäge, während man auf einem Baum ist, kann zu Körperverletzungen führen.

6. Achten Sie immer auf einen sicheren Stand und

betreiben Sie die Kettensäge nur, wenn Sie auf einer festen, sicheren und ebenen Fläche stehen. Rutschige oder instabile Flächen wie etwa Leitern können einen Verlust des Gleichgewichts oder der Kontrolle über die Kettensäge verursachen.

7. Seien Sie beim Schneiden eines Astes, der unter

Spannung steht, auf einen Ausschlag gefasst. Wenn die Spannung in den Holzfasern gelöst wird, kann der federgeladene Ast auf den Bediener ausschlagen und/ oder die Kettensäge außer Kontrolle bringen.

8. Seien Sie beim Schneiden von Unterholz und

Baumtrieben äußerst vorsichtig. Das dünne Material kann sich in der Sägekette verfangen und auf Sie peitschen oder Sie aus dem Gleichgewicht bringen.

9. Tragen Sie die Kettensäge ausgeschaltet am vorderen

Griff und halten Sie sie dabei von Ihrem Körper weg. Bringen Sie beim Transportieren oder zum Verstauen der Kettensäge immer die Schwertabdeckung an. Eine ordnungsgemäße Handhabung der Kettensäge wird die Wahrscheinlichkeit einer zufälligen Berührung der sich bewegenden Sägekette reduzieren.

10. Befolgen Sie die Anweisungen für das Schmieren,

Spannen der Kette und für den Wechsel von Zubehörteilen. Eine nicht richtig gespannte oder geschmierte Kette kann entweder brechen, oder die Möglichkeit eines Rückstoßes erhöhen.

11. Halten Sie die Griff e trocken, sauber und frei von Öl

und Schmierfett. Schmierige, ölige Griff e sind rutschig und verursachen einen Verlust der Kontrolle.

12. Schneiden Sie nur Holz. Benutzen Sie die Kettensäge

nicht für Zwecke, für die sie nicht ausgelegt ist. Zum Beispiel: Benutzen Sie die Kettensäge nicht zum Schneiden von Kunststoff , Mauerwerk, oder Baumaterialien, die nicht aus Holz sind. Eine Benutzung der Kettensäge für andere als die Arbeiten, für die sie ausgelegt ist, könnte zu einer gefährlichen Situation führen. Ursachen und Verhütung von Rückstoß: (Abb. 2) Ein Rückschlag kann auftreten, wenn die Nase bzw. Spitze des Schwertes einen Gegenstand berührt, oder wenn sich das Holz schließt und die Sägekette im Schnitt einklemmt. 0000BookCS30SB.indb160000BookCS30SB.indb16 2019/06/1410:09:222019/06/1410:09:2217 Deutsch

4. Benutzen Sie das Gerät nicht bei schlechtem Wetter,

wie etwa starkem Wind, Regen, Schneefall, Nebel, oder in Gebieten, wo es leicht zu Steinschlag oder Lawinen kommen kann. Bei schlechtem Wetter kann die Urteilskraft beeinträchtigt sein und die Vibration kann zu Katastrophen führen.

5. Benutzen Sie das Gerät nicht bei schlechter Sicht, wie

etwa bei schlechtem Wetter oder nachts. Benutzen Sie es außerdem nicht im Regen bzw. an einem Ort, der Regen ausgesetzt ist. Ein instabiler Stand oder Verlust des Gleichgewichts kann zu einem Unfall führen.

6. Überprüfen Sie vor dem Starten des Gerätes das

Schwert und die Sägekette. ○ Wenn das Schwert oder die Sägekette Risse aufweist, oder das Produkt verkratzt oder verbogen ist, darf das Gerät nicht benutzt werden. ○ Überprüfen Sie, ob das Schwert und die Sägekette sicher montiert sind. Wenn das Schwert oder die Sägekette gebrochen oder verschoben sind, kann das zu einem Unfall führen.

7. Vergewissern Sie sich vor Beginn der Arbeit, dass der

Schalter nicht einrastet, wenn der Entriegelungsknopf nicht gedrückt wird. Sollte das Gerät nicht ordnungsgemäß funktionieren, stellen Sie seine Benutzung sofort ein und verlangen Sie eine Reparatur bei Ihrer von HiKOKI autorisierten Service-Werkstatt.

8. Montieren Sie die Kettensäge ordentlich entsprechend

der Gebrauchsanleitung. Wenn sie nicht korrekt montiert ist, wird sich die Kettensäge vom Schwert lösen und es kann zu Verletzungen kommen.

9. Entfernen Sie nie irgendeine der

Sicherheitsvorrichtungen, mit denen die Kettensäge ausgestattet ist (Bremshebel, Entriegelungsknopf, Kettenfänger usw.). Sie dürfen diese außerdem nicht verändern oder unbeweglich machen. Es kann zu Verletzungen kommen.

10. Schalten Sie in folgenden Fällen das Gerät aus und

vergewissern Sie sich, dass sich die Sägekette nicht mehr bewegt: ○ Wenn das Gerät nicht in Gebrauch ist, oder repariert wird. ○ Wenn Sie es an eine andere Arbeitsstelle bringen. ○ Bei Inspektion, Einstellung, oder Austausch von Sägekette, Schwert, Kettengehäuse und anderen Teilen. ○ Beim Nachfüllen von Kettenöl. ○ Beim Entfernen von Staub usw. vom Gerätkörper. ○ Beim Entfernen von Hindernissen, Abfall, oder von bei der Arbeit erzeugtem Sägemehl aus dem Arbeitsbereich. ○ Wenn Sie das Gerät ablegen, oder Sie sich von ihm entfernen. ○ Darüber hinaus wenn Sie Gefahr verspüren oder ein Risiko voraussehen. Wenn sich die Sägekette noch bewegt, kann es zu einem Unfall kommen.

11. Die Arbeit sollte allgemein nur von einer Person

ausgeführt werden. Achten Sie, wenn mehrere Personen beteiligt sind, auf einen hinreichenden Abstand zwischen ihnen. Insbesondere wenn Sie beim Fällen von stehenden Bäumen oder bei der Arbeit auf einem Abhang voraussehen, dass Bäume fallen, rollen, oder rutschen werden, müssen Sie sicherstellen, dass andere Arbeiter nicht gefährdet sind.

12. Halten Sie einen Abstand von mindestens 15 m zu

anderen Personen. Bei Arbeit mit mehreren Personen muss der Abstand zwischen ihnen mindestens 15 m betragen. ○ Es besteht Gefahr, von herumfl iegenden Trümmern getroff en zu werden, und von anderen Unfällen. ○ Bereiten Sie vorher einen Pfeifalarm usw. vor und legen Sie eine geeignete Kontaktmethode für andere Arbeiter fest.

13. Stellen Sie vor dem Fällen von stehenden Bäumen

folgendes sicher: ○ Bestimmen Sie vor dem Fällen einen sicheren Evakuierungsort. ○ Entfernen Sie vorher Hindernisse (z. B. Zweige, Unterholz). ○ Entscheiden Sie auf Grundlage einer umfassenden Bewertung des Baums, der gefällt werden soll (z. B. Stammkrümmung, Spannung von Ästen) und der Situation der Umgebung (z. B. Zustand von benachbarten Bäumen, Vorhandensein von Hindernissen, Gelände, Wind) die Richtung, in die der Baum fallen soll, und planen Sie dann die Vorgehensweise beim Fällen. Ein achtloses Fällen kann zu Verletzungen führen.

14. Stellen Sie beim Fällen von stehenden Bäumen

folgendes sicher: ○ Achten Sie bei der Arbeit unbedingt sehr sorgfältig auf die Richtung, in die Bäume fallen. ○ Stellen Sie bei der Arbeit auf einem Abhang sicher, dass der Baum nicht rollen wird und arbeiten Sie immer auf der bergauf gelegenen Seite des Geländes. ○ Wenn der Baum zu fallen beginnt, schalten Sie das Gerät aus, Warnen Sie die Umgebung ziehen Sie sich sofort an einen sicheren Ort zurück. ○ Wenn sich die Sägekette oder das Schwert während der Arbeit im Baum verfängt, schalten Sie das Gerät aus und benutzen Sie einen Keil.

15. Wenn sich während des Gebrauchs die Leistung des

Geräts verschlechtern sollte, oder Sie ein abnormales Geräusch oder eine abnormale Vibration bemerken, schalten Sie das Gerät aus, stellen Sie seine Benutzung ein und bringen Sie es zu Ihrer von HiKOKI autorisierten Service-Werkstatt zur Inspektion bzw. Reparatur. Wenn Sie es weiter benutzen, kann es zu Verletzungen kommen.

16. Wenn das Gerät zu Boden gefallen ist, oder Stößen

ausgesetzt war, untersuchen Sie es sorgfältig auf Schäden oder Risse und vergewissern Sie sich, dass es nicht verformt ist. Wenn das Gerät beschädigt ist, bzw. Risse oder Verformungen aufweist, kann es zu Verletzungen kommen.

17. Sichern Sie das Gerät, wenn Sie es im Auto

transportieren, um zu verhindern, dass es sich bewegt. Es besteht Unfallgefahr.

18. Schalten Sie das Gerät nicht bei angebrachtem

Kettengehäuse ein. Es kann zu Verletzungen kommen.

19. Vergewissern Sie sich, dass keine Nägel oder andere

Fremdkörper im Material sind. Wenn die Sägekette auf den Nagel o.ä. triff t, kann es zu Verletzungen kommen.

20. Um zu vermeiden, dass sich das Schwert im Material

verfängt, wenn Sie an einem Randstreifen entasten, oder wenn das Schwert beim Schneiden dem Gewicht des Materials ausgesetzt ist, installieren Sie eine stützende Plattform in Nähe der Schnittstelle. Wenn sich das Schwert verfängt, kann es zu Verletzungen kommen.

21. Wenn das Gerät transportiert oder nach Gebrauch

gelagert werden soll, entfernten Sie entweder die Sägekette, oder bringen Sie die Kettenabdeckung an. Wenn die Sägekette mit Ihrem Körper in Berührung kommt, kann es zu Verletzungen kommen. 0000BookCS30SB.indb170000BookCS30SB.indb17 2019/06/1410:09:222019/06/1410:09:2218 Deutsch

22. Pfl egen Sie das Gerät adäquat.

○ Um sicherzustellen, dass die Arbeit sicher und effi zient durchgeführt werden kann, pfl egen Sie die Sägekette, damit gewährleistet ist, dass sie eine optimale Schneideleistung erbringt. ○ Für das Austauschen der Sägekette oder des Schwertes, die Wartung des Gerätkörpers, das Nachfüllen von Öl usw. befolgen Sie die Gebrauchsanweisung.

23. Bitten Sie das Geschäft um die Reparatur des Gerätes.

○ Modifi zieren Sie dieses Produkt nicht, da es bereits die geltenden Sicherheitsvorschriften erfüllt. ○ Wenden Sie sich für alle Reparaturen stets an ihre von HiKOKI autorisierte Service-Werkstatt. Der Versuch, das Gerät selbst zu reparieren, kann zu einem Unfall oder zu Verletzungen führen.

24. Wenn das Gerät nicht gebraucht wird, stellen Sie

sicher, dass es ordnungsgemäß gelagert ist. Lassen Sie das Kettenöl ab und verwahren Sie das Gerät außer Reichweite von Kindern oder an einem abgesperrten Ort.

25. Wenn die Warnplakette nicht mehr lesbar ist, sich

ablöst, oder anderweitig unklar ist, bringen Sie eine neue Warnplakette an. Wenden Sie sich für die Warnplakette an ihre von HiKOKI autorisierte Service-Werkstatt.

26. Halten Sie etwaige örtliche Vorschriften oder

Regelungen bei der Arbeit ein.

27. Empfehlung für die Verwendung eines

Haushaltsstromgeräts mit einem Auslösestrom von 30 mA oder weniger

28. Erklärung, das Kabel so zu positionieren, dass es sich

nicht beim Schneiden in den Ästen verfängt usw.

29. Empfehlung dafür, dass bei der erstmaligen

Anwendung der Benutzer als mindeste praktische Erfahrung Baumstämme auf einem Sägeblock oder einer Wiege schneiden sollte BESCHREIBUNG DER NUMMERIERTEN PUNKTE (Abb. 2 - Abb. 38)

1/5 des Feilendurchmessers

Kettenspanneröff nung

Tiefenanzeigenverbinder

Vorstehender Tiefenanzeigenkopf

Spannungswählschalter

Rundfeile TECHNISCHE DATEN Modell CS30SB CS35SB CS40SB Schwertlänge (max. Schnittlänge) 300 mm 350 mm 400 mm Schwerttyp P012-50CR P014-50CR P016-50CR Spannung (je nach Gebiet)*

(220 V, 230 V, 240 V) Leistungsaufnahme*

1900 W Lastfreie Kettengeschwindigkeit 14,5 m/s Kettentyp 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Kettengliedlänge / Anzeige 9,53 mm (3/8") / 1,27 mm (0,05") Kettenzahnrad Anzahl Zähne: 6 Ölpumpe Automatisch Kettenöltankvolumen 200 ml Überlastschutz Elektrisch Kettenbremse Manuelle Auslösung Gewicht*

• In bestimmten Gebieten nicht mitgeliefert. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. SONDERZUBEHÖR (SEPARAT ZU BEZIEHEN) ○ Kettensägenöl ○ Rundfeile ○ Tiefenanzeigenverbinder Rundfeile und Tiefenanzeigenverbinder werden zum Schärfen von Sägeblättern benutzt. Anweisungen zu ihrer Anwendung fi nden Sie bitte unter dem Punkt „Schärfen der kettenklinge“ ○ Kettengehäuse Lassen Sie die Kettenabdeckung beim Tragen der Säge oder wenn sie verstaut wird immer auf der Kette lassen. Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden VERWENDUNG Allgemeine Vorgangsweisen beim Schneiden von Holz.

MONTIEREN (AUSTAUSCHEN) DER

SÄGEKETTE WARNUNG ○ Schalten Sie zur Vermeidung von Unfällen unbedingt das Gerät aus und ziehen Sie den Stecker aus der Steckdose. ○ Benutzen Sie keine andere Sägekette bzw. kein anderes Schwert, als unter „TECHNISCHE DATEN“ angegeben. VORSICHT Tragen Sie Handschuhe und seien Sie vorsichtig, um Verletzungen mit der Sägekette zu vermeiden. HINWEIS ○ Entfernen Sie beim Abmontieren der Sägekette das Sägemehl vom Ölausguss, dem Ölloch und der Kehlung des Schwertes. Wenn sich Sägemehl ansammelt, kann das einen Ausfall des Gerätes verursachen. ○ Benutzen Sie den richtigen Sägekettentyp entsprechend den Spezifi kationen. Wenn Sie den falschen Schwerttyp montieren, kann sich die Kettensäge vom Schwert lösen und es kann zu Verletzungen kommen.

1. Entfernen der seitlichen Abdeckung (Abb. 4)

1 Drehen Sie den Knopf um eine Drehung, um ihn zu lockern. 2 Drehen Sie den Spannungsschalter um eine halbe Drehung, um ihn zu lockern. 3 Drehen Sie den Knopf und nehmen Sie die seitliche Abdeckung ab.

2. Entfernen der der Sägekette und des Schwertes

(Abb. 5) Entfernen Sie die Sägekette und das Schwert in Pfeilrichtung.

3. Einlegen der neuen Sägekette in das

Kettenzahnrad (Abb. 6, 7) Legen Sie die Sägekette an der Schwertspitze ein, wobei auf die Richtung der Sägekette zu achten ist, und setzen Sie dann die Sägekette richtig in das Kettenzahnrad ein.

4. Montieren der seitlichen Abdeckung

1 Stellen Sie den Spannungswählschalter der seitlichen Abdeckung so ein, dass der Kettenspannerbuckel in die Kettenspanneröff nung am Schwert eingeschoben ist, und bringen Sie dann die seitliche Abdeckung an. (Abb. 8) 2 Drehen Sie den Knopf um eine Drehung, um sie vorläufi g zu fi xieren. (Abb. 9)

5. Einstellen der Sägekettenspannung (Abb. 10)

○ Heben Sie die Schwertspitze an und drehen Sie den Spannungswählschalter, um die Sägekettenspannung einzustellen. ○ Drehen Sie den Spannungswählschalter nach rechts, um die Sägekettenspannung zu erhöhen, und nach rechts, um sie zu verringern.

6. Prüfen der Sägekettenspannung (Abb. 11)

Stellen Sie die Sägekettenspannung so ein, dass der Spalt zwischen der Antriebsverbindung der Sägekette und dem Schwert 0,5 bis 1 mm beträgt, wenn Sie die Sägekette in der Mitte des Schwertes etwas anheben.

7. Sichern des Knopfs (Abb. 12)

1 Wenn die Einstellung abgeschlossen ist, heben Sie das Schwert an und ziehen Sie den Knopf ganz fest. 2 Achten Sie darauf, dass die Schraube fest angezogen ist. WARNUNG Vergewissern Sie sich nach dem Einstellen der Sägekettenspannung, dass der Knopf voll festgezogen ist. Wenn er locker ist, kann es zu einem Unfall kommen.

INSPEKTION UND VORBEREITUNG

VOR GEBRAUCH Führen Sie vor Gebrauch folgende Inspektion und Vorbereitung durch. WARNUNG ○ Prüfen, ob die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht. ○ Führen Sie zur Vermeidung von Unfällen die Schritte 1 bis 5 aus um sicherzustellen, dass der Stecker aus der Steckdose gezogen ist. ○ Sichern Sie den Entriegelungsknopf nicht, während er gedrückt wird. Wenn der Schalter versehentlich eingerastet wurde, kann das Gerät unerwartet starten und es kann zu einer Verletzung kommen.

1. Sicherstellen, dass der Schalter auf aus ist

○ Prüfen, ob der Netzschalter auf “AUS” steht. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf “EIN” steht, beginnt das Werkzeug sofort zu laufen, was gefährlich wäre. ○ Wenn der Schalter eingerastet ist, während der Entriegelungsknopf gedrückt ist, schaltet sich das Gerät ein, wenn der Schalter losgelassen wird, schaltet sich das Gerät aus.

2. Überprüfung des Verlängerungskabels

Wenn der Arbeitsbereich zu weit von der Stromquelle entfernt ist, benutzen Sie ein Verlängerungskabel von ausreichender Stärke und Nennkapazität. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden. 0000BookCS30SB.indb190000BookCS30SB.indb19 2019/06/1410:09:222019/06/1410:09:2220 Deutsch

3. Prüfen der Sägekettenspannung

○ Wenn die Sägekettenspannung nicht korrekte ist, besteht Gefahr, dass die Sägekette oder das Schwert beschädigt wird und eine Fehlfunktion eintritt. Stellen Sie unter Bezugnahme auf die Schritte 5 bis 7 von „Montieren (Austauschen) der Sägekette“ sicher, dass eine angemessene Spannung eingestellt ist. ○ Wenn die Sägekette noch neu ist, ist sie besonders dehnungsfähig. Prüfen Sie daher die Spannung regelmäßig und passen Sie sie erforderlichenfalls an. ○ Überprüfen Sie auch, ob der Knopf sicher festgezogen ist.

4. Funktionsprüfung der Kettenbremse (Abb. 13)

WARNUNG ○ Auch wenn die Kettenbremse eine Notstoppvorrichtung ist, ist sie nicht vollkommen zuverlässig. Gehen Sie vorsichtig vor, um die Gefahr eines Rückstoßes zu vermeiden. ○ Die Kettenbremse ist für Verwendung in Notfällen und für die Inbetriebnahme gedacht. Benutzen Sie sie nicht wahllos. ○ Reinigen Sie die Bremse regelmäßig, um eine beeinträchtigte Bewegung der Kettenbremse aufgrund einer Ansammlung von Sägemehl usw. zu vermeiden. ○ Die Kettenbremse ist ein wichtiges Bauteil, um einen sicheren Gebrauch zu gewährleisten. Sollten Sie Bedenken bezüglich des Betriebs der Bremse haben, verlangen Sie bei Ihrer von HiKOKI autorisierten Werkstatt eine Reparatur. Die Kettenbremse ist eine Notstoppvorrichtung, welche die Sägekette stoppt, wenn das Gerät einen Rückstoß usw. erleidet, um das Risiko zu reduzieren. (Siehe „Ursachen und Verhütung von Rückstoß“) Wird die Kettenbremse durch Drücken des Bremshebels nach vorne aktiviert, dann wird die Bewegung der Sägekette gestoppt. Wenn Sie den Bremshebel zu sich hin drücken, wird die Bremse gelöst. Wenn Sie die Bedienung der Kettenbremse prüfen, schalten Sie stets das Gerät aus, ziehen Sie den Stecker aus der Steckdose, betätigen Sie den Bremshebel und ziehen Sie die Sägekette von Hand. Wenn sich die Sägekette nicht bewegt, bedeutet das, dass die Kettenbremse aktiviert ist. HINWEIS Tragen Sie für diese Aufgabe immer dicke Handschuhe. Da die Klinge der Sägekette sehr scharf ist, besteht Gefahr, dass Sie sich beim starken Ziehen daran die Finger verletzen.

5. Prüfen des Kettenöls

○ Dieses Gerät wird ohne Kettenöl in seinem Inneren ausgeliefert. Stellen Sie sicher, dass der Öltank vor Gebrauch mit Kettenöl gefüllt ist. (Abb. 14) ○ Überprüfen Sie das Ölsichtglas während der Arbeit regelmäßig und füllen Sie nach Bedarf Öl nach. ○ Wenn das mitgelieferte Kettenöl ausgeht, benutzen Sie HiKOKI-Kettenöl, das separate erhältlich ist, oder ein gleichwertiges, im Handel erhältliches Kettenöl. ○ Das Kettenöl schmiert automatisch. Die Abgabemenge für die automatische Schmierung ist werkseitig auf das Maximum eingestellt. Zum Reduzieren der Abgabemenge drehen Sie den Ölpumpenregler auf der Rückseite des Gerätkörpers im Uhrzeigersinn. (Abb. 15) HINWEIS ○ Das Öltankvolumen beträgt etwa 200 ml. Auch wenn es überfüllt wird, wird das überschüssige Öl aus der Überlauföff nung austreten. ○ Wir empfehlen, Kettenöl vorrätig zu halten. Wenn Sie ohne Kettenöl weiter arbeiten, könnte die Sägekette durchbrennen, oder der Motor aussetzen. ○ Achten Sie darauf, dass kein Staub oder andere Fremdkörper in den Öltank gelangen. Wenn Staub oder andere Fremdkörper in den Öltank gelangen, kann das Gerät kaputt gehen. ○ Aufgrund der Struktur dieses Geräts kann im Tank verbliebenes Öl austreten. Das weist zwar auf keine Fehlfunktion hin, aber das Öl kann den Aufbewahrungsort verschmutzen, seien Sie also vorsichtig. Lassen Sie zur Lagerung des Gerätes das Öl aus dem Öltank ab und legen Sie etwas in den Gerätkörper, das austretendes Öl aufsaugen kann.

6. So stecken Sie den Stecker in die Steckdose

7. Prüfen, ob die Bremse eingelegt ist

○ Wenn der Schalter eingerastet ist, während der Entriegelungsknopf gedrückt ist, schaltet sich das Gerät ein, wenn der Schalter losgelassen wird, schaltet sich das Gerät aus. ○ Das Gerät setzt zur gleichen Zeit, in der der Schalter losgelassen wird, zusätzlich eine Bremse ein, um die Drehung der Sägekette anzuhalten. ○ Überprüfen Sie vor Gebrauch, ob die Bremse eingelegt ist. VORSICHT Achten Sie auf die Rückschlagkraft, wenn die Bremse eingelegt ist. Wenn Sie das Gerät fallen lassen, kann eine Verletzung die Folge sein.

8. Prüfen der Abgabe von Kettenöl (Abb. 15, 16)

○ Wenn das Gerät eingeschaltet wird, schmiert das Kettenöl automatisch die Sägekette und das Schwert. ○ Wenn 2 bis 3 Minuten nach dem Start des Gerätes kein Öl auszutreten scheint, prüfen Sie, ob sich rund um den Kettenölausguss Sägemehl angesammelt hat. (Siehe „Reinigen des Kettenölausgusses“.) (Siehe „Prüfen des Kettenöls“.)

9. Es wird empfohlen, einen Kriechstrom-Trennschalter

oder eine Stromanlage von Wohngebäuden zu benutzen. Betätigen des Schalters Wenn der Schalter eingerastet ist, während der Entriegelungsknopf gedrückt wird, dreht sich die Sägekette. (Abb. 17) Wenn der Entriegelungsknopf nicht gedrückt wird, kann der Schalter nicht einrasten. Sobald der Schalter eingerastet ist, dreht sich die Sägekette so lange der Entriegelungsknopf gedrückt gehalten wird. Wird der Schalter losgelassen, stoppt eine Bremse die Drehung der Sägekette. WARNUNG Sichern Sie den Entriegelungsknopf nicht, während er gedrückt wird. Wenn der Schalter versehentlich eingerastet wurde, kann das Gerät unerwartet starten und es kann zu einer Verletzung kommen. Verwendung der Steckklemme Die Steckerklemme verhindert, dass das Kabel, das vom Stromstecker abgeht, herausgezogen wird. (Abb. 18) VORGANGSWEISEN BEIM SCHNEIDEN WARNUNG ○ Überprüfen Sie vor Inbetriebnahme, ob die Kettenbremse funktioniert. ○ Halten Sie bei der Benutzung das Gerät an den Griff en sicher mit beiden Händen fest. 0000BookCS30SB.indb200000BookCS30SB.indb20 2019/06/1410:09:222019/06/1410:09:2221 Deutsch ○ Stellen Sie beim Schneiden von Holz auf dem Boden sicher, dass die Sägekette nicht auf das Holz aufstößt. Bei einem Rückschlag des Gerätes kann eine Verletzung die Folge sein. ○ Schalten Sie bei Unterbrechung oder Beendigung der Arbeit unbedingt das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Überwachen Sie den Arbeitsplatz und den umgebenden Bereich stets und stellen Sie sicher, dass keine Gegenstände dort sind, die Verletzungen verursachen könnten. Sollten solche vorhanden sein, entfernen Sie diese im Voraus. Insbesondere wenn Sie sich einen Standplatz für die Arbeit einrichten, müssen Sie sich vergewissern, dass es keine Instabilität gibt und kein Gegenstand da ist, über den Sie stolpern könnten. Achten Sie beim Fällen von stehenden Bäumen immer sorgfältig auf die Richtung, in die der Baum fallen oder rollen wird und legen Sie einen sicheren Evakuierungsbereich und einen Fluchtweg für Sie selbst im Voraus fest. 1 Sicherstellen, dass das Gerät ausgeschaltet ist Wenn der Stecker in der Steckdose steckt und der Schalter versehentlich eingeschaltet wird, kann das Gerät unerwartet starten, was zu einem Unfall führen kann. 2 Einrasten des Schalters Vergewissern Sie sich, dass die Sägekette das Holz nicht berührt, rasten Sie den Schalter ein und beginnen Sie zu schneiden, sobald die Sägekette Geschwindigkeit aufgenommen hat. VORSICHT ○ Achten Sie beim Einschalten des Geräts unbedingt darauf, dass die Sägekette nicht Material oder irgend etwas anderes berührt. ○ Achten Sie bei der Benutzung des Gerätes sorgfältig darauf, dass die Sägekette kein anderes Material bzw. keinen anderen Gegenstand berührt. Insbesondere müssen Sie darauf achten, dass sie, wenn Sie mit dem Schneiden fertig sind, nicht den Boden berührt. HINWEIS Füllen Sie den Öltank frühzeitig nach, um zu verhindern, dass das Öl ausgeht.

1. Allgemeine Vorgangsweisen beim Schneiden

(1) Schalten Sie die Säge ein und halten Sie sie dabei in geringer Entfernung vom Holz, das geschnitten werden soll. Beginnen Sie mit dem Sägen erst, wenn das Gerät seine volle Geschwindigkeit erreicht hat. (2) Beim Sägen eines schmalen Holzstücks drücken Sie den unteren Teil des Schwerts gegen das Holz und sägen nach unten, wie in Abb. 19 gezeigt. (3) Wenn Sie ein dickes Holzstück schneiden, drücken Sie den Dorn am vorderen Teil des Gerätes gegen das Holz und schneiden es mit Hebelwirkung, wobei Sie den Dorn als Drehpunkt benutzen wie in Abb. 20 gezeigt. (4) Wenn Sie Holz horizontal schneiden, drehen Sie den Gerätkörper nach rechts, sodass das Schwert darunter ist, und halten die obere Seite des vorderen Griff s mit Ihrer linken Hand. Halten Sie das Schwert horizontal und setzen Sie den Dorn, der sich vorne am Gerätkörper befi ndet, am Baumstamm an. Benutzen Sie den Dorn als Drehpunkt und schneiden Sie in das Holz, indem Sie den hinteren Griff nach rechts drehen (Abb. 21) (5) Wenn Sie von unten in Holz schneiden, berühren Sie das Holz leicht mit dem oberen Teil des Schwerts. (Abb. 22) (6) Sorgen Sie dafür, dass Sie neben dem sorgfältigen Studium der Gebrauchsanleitung vor dem Gebrauch des Gerätes auch praktische Anleitung in der Handhabung der Kettensäge erhalten, oder zumindest mit der Kettensäge üben, indem Sie Längen von Rundholz auf einem Sägebock abschneiden. (7) Stützen Sie beim Schneiden von Baumstämmen oder Balken, die nicht abgestützt sind, diese ordentlich ab, indem Sie sie beim Schneiden mit einem Sägebock oder einer anderen geeigneten Methode unbeweglich machen. VORSICHT ○ Beim Schneiden von Holz von unten besteht die Gefahr, dass der Gerätkörper zum Benutzer zurückgeschoben wird, wenn die Kette stark auf das Holz triff t. ○ Schneiden Sie das Holz, wenn sie von unten beginnen, nicht ganz durch, da die Gefahr besteht, dass das Schwert hoch fl iegt und außer Kontrolle gerät, wenn der Schnitt beendet ist. ○ Verhindern Sie immer, dass die laufende Kettensäge den Boden oder Drahtzäune berührt.

2. Schneiden von Ästen

(1) Schneiden von Ästen von einem stehenden Baum: Ein dicker Ast sollte zuerst an einem Punkt abgeschnitten werden, der vom Baumstamm entfernt liegt. Schneiden Sie ihn zuerst zu einem Drittel von unten an und brechen Sie dann den Ast von oben ab. Zum Schluss schneiden Sie den verbleibenden Teil des Astes bündig am Baumstamm ab. (Abb. 23) VORSICHT ○ Achten Sie immer darauf, nicht von fallenden Ästen getroff en zu werden. ○ Seien Sie immer auf einen Rückstoß der Kettensäge gefasst. (2) Schneiden von Ästen an gefällten Bäumen: Schneiden Sie zuerst Äste ab, die nicht den Boden berühren, erst dann die, welche den Boden berühren. Wenn sie dicke Äste abschneiden, die den Boden berühren, schneiden Sie diese zuerst von oben halb durch und brechen Sie dann den Ast von unten ab. (Abb. 24) VORSICHT ○ Wenn Sie Äste, die den Boden berühren, abschneiden, müssen Sie vorsichtig sein, damit sich das Schwert nicht durch Druck festklemmt. ○ Hüten Sie sich in der Endphase des Schnittes vor einem plötzlichen Rollen des Baumstamms.

3. Schneiden von Baumstämmen

Beim Schneiden eines Baumstamms in der in Abb. 25 gezeigten Stellung schneiden Sie ihn zuerst etwa zu einem Drittel von unten und dann von oben ganz durch. Beim Schneiden eines Baumstamms, der eine Bodenvertiefung überbrückt wie in Abb. 26 gezeigt, schneiden Sie zuerst etwa zu einem Drittel von oben und dann von unten nach oben ganz durch. VORSICHT ○ Stellen Sie sicher, dass sich das Schwert nicht durch den Druck im Baumstamm verklemmt. ○ Bei der Arbeit auf einem Abhang müssen Sie unbedingt bergauf oberhalb des Baumstamms stehen. Wenn Sie bergab unterhalb stehen, kann der abgeschnittene Baumstamm auf Sie zu rollen.

4. Fällen von Bäumen

(1) Unterschnitt ( wie in Abb. 27 gezeigt): Setzen Sie einen Unterschnitt an der Seite, nach welcher der Baum fallen soll. Die Tiefe des Unterschnitts sollte 1/3 des Stammdurchmessers betragen. Fällen Sie nie Bäume ohne ordentlichen Unterschnitt. 0000BookCS30SB.indb210000BookCS30SB.indb21 2019/06/1410:09:222019/06/1410:09:2222 Deutsch (2) Hinterschnitt ( wie in Abb. 27 gezeigt): Setzen Sie etwa 5 cm oberhalb des horizontalen Unterschnitts parallel zu diesem einen Hinterschnitt. Sollte sich die Kette beim Schneiden verklemmen, stoppen Sie die Säge und benutzen Sie Keile, um sie zu befreien. Schneiden Sie den Baum nicht vollkommen durch. VORSICHT ○ Bäume sollten nicht so gefällt werden, dass dadurch Personen gefährdet werden, sie eine Stromleitung treff en, oder Sachschäden anrichten. ○ Stehen Sie unbedingt bergauf im Gelände, da der Baum wahrscheinlich nach dem Fällen bergab rollen oder rutschen wird. Vorsichtsmaßnahme für Schneidearbeit Greif-/Andruckkraft einer Kettensäge Halten Sie die Kettensäge immer mit sicherem Griff . Üben Sie außerdem nicht mehr Kraft auf die Kettensäge auf als notwendig. Beim Schneiden wird die Ausübung von zusätzlicher Kraft auf die Kettensäge die Schnittgeschwindigkeit nicht beschleunigen. Es wird nur den Motor belasten, die Leistung beeinträchtigen und den Motor oder das Schwert beschädigen und Fehlfunktionen verursachen. Benutzen Sie das Gerät in dem Bereich, in dem die Sägekette eine vernünftige Geschwindigkeit hat. Insbesondere wenn die Sägekette aufgrund übermäßiger Kraftanwendung stoppt (eingeklemmt wird), kann das eine Verletzung oder einen Ausfall des Gerätes verursachen. Kettenfangbolzen ○ Der Kettenfangbolzen sitzt an der Motoreinheit unterhalb der Kette und hat die Aufgabe, eine gerissene Kette aufzufangen, so dass sie den Bediener nicht verletzt. ○ Tauschen Sie die Sägekette, wenn sie abgenutzt ist, gegen eine neue aus. Hinweise dazu fi nden Sie in „Montieren (Austauschen) der Sägekette“

SCHÄRFEN DER KETTENKLINGE

WARNUNG Schalten Sie zur Vermeidung von Unfällen unbedingt den Schalter aus und ziehen Sie den Stecker aus der Steckdose. Tragen Sie außerdem bei der Benutzung von Kettensägen immer dicke Handschuhe. HINWEIS Schärfen Sie die Sägekette und stellen Sie die Tiefenanzeige auf mittlere Stellung auf dem Schwert, wenn die Sägekette am Gerätkörper angebracht ist. Wenn die Schärfe von Sägeketten nachlässt, werden der Motor und jeder Teil des Gerätkörpers belastet und die Effi zienz nimmt ab. Für eine optimale Leistung des Gerätes ist eine häufi ge Wartung notwendig, um die Sägekette scharf zu halten.

1. Schärfen der Klinge

Die als Zubehör mitgelieferte Rundfeile sollte so an das Sägeblatt gehalten werden, dass ein Fünftel ihres Durchmessers über den oberen Rand der Klinge hinausragt, wie in Abb. 28 gezeigt. Schärfen Sie die Klingen, indem Sie die Rundfeile wie in Abb. 29 gezeigt in einem Winkel von 30° zum Schwert halten, und achten Sie dabei darauf, dass die Rundfeile wie in Abb. 30 gezeigt gerade gehalten wird. Achten Sie darauf, alle Sägeblätter im gleichen Winkel zu feilen, sonst wird die Schnitteffi zienz des Werkzeugs beeinträchtigt sein. Geeignete Winkel zum korrekten Schärfen der Sägeblätter werden in Abb. 31 gezeigt.

2. Einstellen der Tiefenanzeige

VORSICHT ○ Schleifen Sie den oberen Teil des Befestigungsbandes des Stoßfängers und das treibende Kettenglied nicht und verursachen Sie keine Verformung dieser Teile. ○ Das Einstellen von Tiefenanzeigen muss entsprechend den festgelegten Abmessungen und Formen erfolgen, sonst kann sich die Gefahr eines Rückstoßes erhöhen, was Verletzungen verursachen kann. Befestigungband des Stoßfängers Treibendes Kettenglied Tiefenanzeigen sollen alle auf die gleiche Weise abgeglichen sein, weil sie zum Einstellen der Tiefe auf die Position benutzt werden, wo das Schneidegerät in das Holz eintaucht. Prüfen Sie beim Schärfen der Sägekette die Tiefenanzeige unbedingt alle zwei oder drei Male. Bringen Sie einen Tiefenanzeigeverbinder auf der Sägekette an, lassen Sie die Anzeige sichtbar an der Auskehlung und benutzen Sie eine Flachfeile, um den Teil abzuschrägen, der außerhalb des Tiefenanzeigenverbinders ist. (Abb. 33) (Tiefenanzeigenverbinder und Flachfeile sind separat erhältlich.) Nach dem Abfeilen der Tiefenanzeige runden Sie die Vorderseite der Tiefenanzeige so ab, wie sie war. (Abb. 34) Nach dem Schärfen der Sägekette legen Sie diese in Kettenöl, um die Feilspäne abzuwaschen. Wenn die Feilspäne nicht entfernt werden, werden sich die Sägekette und das Schwert bei Gebrauch rasch abnutzen.

WARTUNG UND INSPEKTION

Führen Sie nach der Arbeit eine Inspektion und Wartung jedes Teils durch, bevor Sie das Gerät wegräumen. WARNUNG Schalten Sie bei Wartungs- und Kontrollarbeiten unbedingt das Gerät aus und ziehen Sie den Stecker aus der Steckdose.

1. Inspektion von Sägeketten

○ Inspizieren Sie die Sägekette gelegentlich. Tauschen Sie sie, falls Anomalien vorhanden sind, gegen eine neue aus. Hinweise dazu fi nden Sie in „Montieren (Austauschen) der Sägekette“. ○ Prüfen Sie die Spannung der Sägekette und überprüfen Sie, ob sie korrekt angezogen ist. ○ Stellen Sie die Benutzung des Gerätes ein, wenn die Sägekette stumpf wird, und schärfen Sie sie wie in „Schärfen der Kettenklinge“ beschrieben. ○ Schmieren Sie die Sägekette und das Schwert nach Gebrauch sorgfältig, um sie vor Rost zu schützen. VORSICHT Tragen Sie Handschuhe, um Verletzungen bei der Handhabung einer Sägekette zu vermeiden.

2. Reinigung des Kettenschutzes (Abb. 35)

Reinigen Sie das Innere der Teile von darin verbliebenem Sägemehl. HINWEIS Das Verfahren zum Reinigen von seitlicher Abdeckung, Bremsenbandkammer, Kettenölausguss und Schwert fi nden Sie unter „Montieren (Austauschen) der Sägekette“ und unter Die Sägekette abnehmen. 0000BookCS30SB.indb220000BookCS30SB.indb22 2019/06/1410:09:222019/06/1410:09:2223 Deutsch

3. Reinigen des Kettenölausgusses (Abb. 36)

Entfernen Sie vor dem Reinigen des Kettenölausgusses die seitliche Abdeckung und das Schwert.

4. Reinigen des Schwertes (Abb. 7, 37)

Wenn Sägemehl und Ähnliches in der Auskehlung des Schwertes oder im Ölausguss verklumpt, kann das Öl nicht fl ießen, was zu einem Ausfall des Gerätes führen kann. Nehmen Sie das Schwert ab und reinigen Sie es nach Gebrauch und beim Austauschen der Sägekette von allem Sägemehl, das in der Auskehlung verklumpt ist. (Hinweise fi nden Sie auf „Montieren (Austauschen) der Sägekette“.)

5. Überprüfen Sie den Kettenhalter (Abb. 38)

Der Kettenhalter ist dazu da, bestmöglich zu verhindern, dass die Sägekette den Bediener triff t, sollte die Kette sich lockern oder brechen. Der Kettenhalter und der Kettenschutz sind als eine einheitliche Konstruktion zusammengesetzt. Überprüfen Sie den Kettenhalter, um sicherzustellen, dass keine Schäden vorhanden sind.

6. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

7. Wartung des Motors

Die Motorwicklung ist das „Herz” dex Elek trowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

8. Austauschen der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Schutzes gegen elektrischen Schlag sollten die Inspektion und das Auswechseln der Kohlebürsten AUSSCHLIESSLICH durch ein HiKOKI-KUNDENDIENSTZENTRUM durchgeführt werden.

Sollte sich Flecken auf der Kettensäge befi nden, wischen Sie diese mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Benutzen Sie keine chlorhaltigen Lösungsmittel, Benzin, oder Lackverdünner, da diese Kunststoff schmelzen.

Wenn Sie das Gerät lagern, führen sie eine Reinigung und Wartung jedes Teils durch und bringen sie das Kettengehäuse am Schwert an. Verwahren Sie die Kettensäge an einem Ort, an dem die Temperatur weniger als 40° C beträgt und der sich außerhalb der Reichweite von Kindern befi ndet. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

AUSWAHL VON ZUBEHÖREN

Die Zubehöre dieser Maschine sind auf Seite 235 aufgelistet. GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicecenter. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 108 dB (A) Gemessener A-gewichteter Schalldruck: 95 dB (A) Messunsicherheit K: 2 dB (A) Bei der Arbeit immer einen Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745. ah = 4,0 m/s

Messunsicherheit K = 1,5 m/s

7. Fäst vredet (Bild 12)

EG-KONFORMITÄTSERKLÄRUNG
