KULLANIM KILAVUZU CS 30SB HiKOKI

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nástroje s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použít v předběžném hodnocení vystavení. VAROVÁNÍ ○ Vibrační emise během vlastního používání elektrického přístroje se může od deklarované celkové hodnoty lišit v závislosti na způsobu použití přístroje. ○ Identifi kujte bezpečnostní opatření k ochraně obsluhy založených na odhadu vystavení vlivům v daných podmínkách použití (v úvahu bereme všechny části pracovního cyklu, jako jsou doby, kdy je přístroj vypnutý, a kdy běží naprázdno připočtených k době spouštění). POZNÁMKA Vlivem stále pokračujícího výzkumného a vývojového programu HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění. 0000BookCS30SB.indb1480000BookCS30SB.indb148 2019/06/1410:09:292019/06/1410:09:29149 Türkçe (Orijinal talimatların çevirisi) SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. CS30SB / CS35SB / CS40SB: Zincir testere Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Elektrikli aletleri yağmurda veya nemli ortamda kullanmayın, yağmur yağarken dışarıda bırakmayın. Sadece AB ülkeleri için Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanı lmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkı ndaki 2012/19/AB Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir. Bu kılavuzdaki ve ünite üzerindeki tüm uyarıları ve talimatları okuyun, anlayın ve uygulayın. Bu üniteyi kullanırken mutlaka emniyet gözlüğü ve diğer koruyucuları takın. Bu üniteyi kullanırken mutlaka kulak koruyucuları takın. Kablo hasarlıysa ünitenin fi şini prizden çekin. Yağ pompası ayarlama Garanti edilen ses gücü seviyesi Zincir yağı doldurma TANIMLAR (Şek. 1) A: Kilitleme düğmesi: Düğme, tetiğin kazayla harekete geçirilmesini önler. B: Yağ tankı kapağı: Yağ tankını kapatma başlığı. C: Testere zinciri: Kesme aleti olarak görev yapan zincir. D: Kılavuz çubuk: Testere zincirini destekleyen ve yönlendiren parça. E: Geri tepme emniyeti: Bir ağaca veya kütüğe temas edilince kılavuz olarak görev yapan bir cihazdır. F: Yağ seviyesi kontrol camı: Zincir yağı miktarının kontrol edildiği cam. G: Zincir freni: Testere zincirini durdurmak veya kilitlemek içindir. H: Ön kabza: Ana gövdenin üzerinde veya gövdeye doğru konumlandırılmış destek sapı. I: Arka kabza: Ana gövdenin üzerinde konumlandırılmış destek sapı. J: Anahtar: Cihaz parmakla etkinleştirilir. K: Yan kapak: Zincirli testere kullanılıyorken kılavuz çubuğu, testere zincirini, kavramayı ve zincir dişlisini koruyan kapak. L: Gergi kadranı: Testere zinciri gergisini ayarlama cihazı. M: Düğme: Gergi kadranını ve yan kapağı sabitleme düğmesi. N: Zincir kutusu: Ünite kullanılmıyorken kılavuz çubuğu ve testere zincirini muhafaza eden kutu. O: Fiş klipsi: Elektrik fi şinin uzatma kablosunun prizinden serbest kalmasını önleyen bir alettir. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

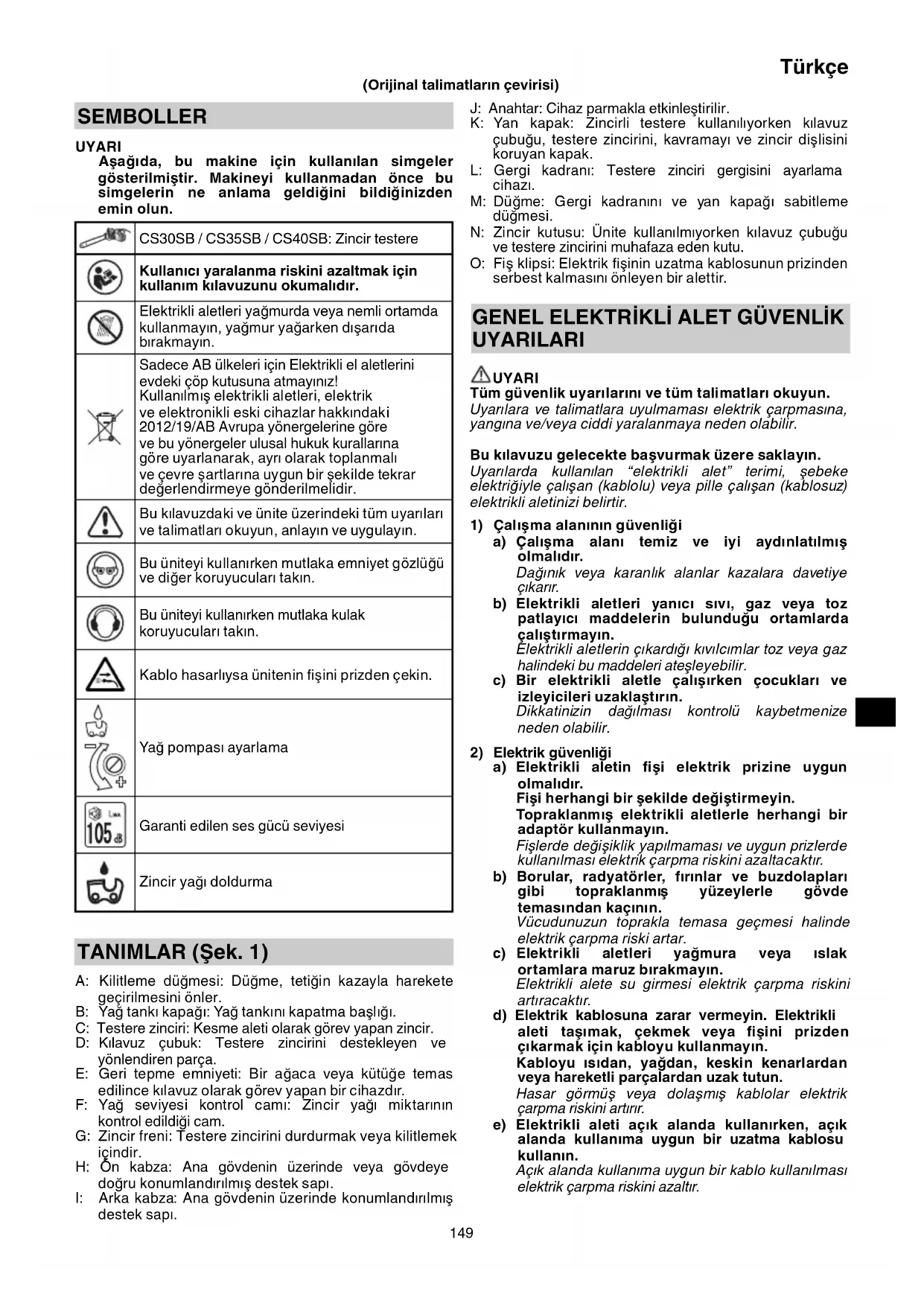

1) Çalışma alanının güvenliği

a) Çalışma alanı temiz ve iyi aydınlatılmış olmalıdır. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fişi herhangi bir şekilde değiştirmeyin. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmı ş yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır. e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. 0000BookCS30SB.indb1490000BookCS30SB.indb149 2019/06/1410:09:292019/06/1410:09:29150 Türkçe f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabı ları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır. c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fi şini takmanız kazalara davetiye çıkarır. d) Aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir. e) Çok fazla yaklaşmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı eşyaları takmayın. Saçlarınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir. g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı , tozla ilişkili tehlikeleri azaltabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Yapacağınız iş için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacakt ır. b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışması nı etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullar ını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve zayıf kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve zayıf kişilerin ulaşamayacağı bir yerde saklanmalıdır. ZİNCİRLİ TESTERE GÜVENLİK UYARILARI

1. Zincirli testere çalışırken vücudunuzun tüm kısımlarını

testere zincirinden uzak tutun. Zincirli testereyi çalıştırmadan önce, zincirin hiçbir şeye temas etmediğinden emin olun. Zincirli testere çalışırken bir anlık dikkatsizlik giysilerinizin veya vücudunuzun testere zinciri tarafından kapılmasına neden olabilir.

2. Zincirli testereyi her zaman sağ elinizle arka tutamağı,

sol elinizle de ön tutamağı kavrayarak tutun. Zincirli testerenin bunun tersine bir şekilde tutulması kişisel yaralanma riskini artıracağından asla tercih edilmemelidir.

3. Testere zinciri gizli elektrik tertibatına veya kendi güç

kablosuna temas edebileceğinden, elektrikli aleti sadece yalıtımlı kavrama yüzeylerinden tutun. Testere zincirlerinin “akım yüklü” bir telle temas etmesi, aletin metal kısımlarını da “iletken” hale getirecektir; kullanıcıya elektrik çarpmasına neden olabilir.

4. Emniyet gözlüğü ve kulaklık takın. Kafa, eller,

ayaklar ve bacaklar içinde ilave koruyucu ekipman kullanmanız önerilir. Yeterli koruyucu kıyafet kullanılması , uçuşan yabancı maddeler veya testereyle temas edilmesi sonucu ortaya çıkabilecek yaralanma riskini azaltacaktır.

5. Zincirli testereyi ağacın üzerinde kullanmayın. Zincirli

testerenin ağacın üzerinde kullanılması kişisel yaralanmaya neden olabilir.

6. Bastığınız yerlere her zaman dikkat edin ve zincirli

testereyi sadece sabit, güvenli ve düz zeminlerde kullanın. Kaygan veya stabil olmayan yüzeyler (merdivenler gibi) dengenizi kaybederek zincirli testerenin kontrolünü kaybetmenize neden olabilir.

7. Gergin durumdaki bir dalı keserken dalın aniden

sıçramasına karşı tetikte olun. Ağaç lifl erindeki gerilimin aniden boşalması, yay yüklü dalın aniden operatöre doğru fırlayarak çarpmasına ve/veya zincirli testerenin kontrolden çıkmasına neden olabilir. 0000BookCS30SB.indb1500000BookCS30SB.indb150 2019/06/1410:09:292019/06/1410:09:29151 Türkçe

8. Çalıları ve körpe ağaçları/fi danları keserken çok

dikkatli olun. İnce materyaller testere zincirine sıkışabilir ve size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

9. Zincirli testereyi, testere kapalı durumda ve

vücudunuzdan uzaktayken ön tutamağından tutarak taşıyın. Zincirli testereyi taşırken ya da bir yerde saklarken kılavuz çubuk kapağını mutlaka takın. Zincirli testerenin doğru tutulması, hareket halindeki testere zinciriyle temas riskini azaltacaktır.

10. Yağlama, gerdirme ve aksesuar değişimi talimatlarına

uyun. Hatalı gerdirilmiş ya da yağlanmış zincir kopabilir veya geri tepme riskini artırabilir.

11. Tutamakları kuru, temiz ve yağdan/gresten arınmı ş

halde tutun. Gresli veya yağlı tutamaklar kaygandır ve dengenizi kaybetmenize neden olabilir.

12. Sadece ahşap kesin. Zincirli testereyi kullanım

amaçlarının dışında kullanmayın. Örneğin: zincirli testereyi asla plastik, taş/kâgir veya ahşap olmayan diğer inşaat malzemelerini kesmede kullanmayın. Zincirli testerenin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlarla karşılaşma riskini artırır. Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri: (Şek. 2) Kılavuz çubuğun ucu veya burnu bir cisme çarparsa veya kesim sırasında ahşap kapanarak testere zincirini kaparsa geri tepme meydana gelebilir. Uç kısmın temas etmesi bazı durumlarda tersine işleme, kılavuz çubuğun geri tepmesine ve operatöre doğru aniden hareket etmesine neden olabilir. Testere zincirinin kılavuz çubuğun en üst kısmından sık ıştırılması kılavuz çubuğun aniden operatöre karşı itilmesine neden olabilir. Bu hareketlerden biri testerenin kontrolünü kaybetmenize ve ciddi şekilde yaralanmanıza neden olabilir. Sadece testerenize takılmış olan güvenlik cihazlarına güvenmeyin. Zincirli testerenin kullanıcısı olarak, kesme işlerinizin kazasız ve yaralanmasız tamamlanması için gereken tedbirleri almanız gerekir. Geri tepme, aletin hatalı kullanılması ve/veya doğru kullanım prosedürlerinin izlenmemesi sonucu ortaya çıkar ve aşağıda belirtilenler gibi doğru tedbirlerin alınmasıyla önlenebilir. ○ Testereyi her iki elinizle tutarak baş parmaklarınız ve diğer parmaklarınızla zincirli testere tutamaklarını iyice kavrayarak üniteyi sıkıca tutun ve hem gövdenizi hem de kolunuzu olası geri tepme kuvvetlerine karşı direnebileceğiniz şekilde konumlandırın. Doğru tedbirler alındığı takdirde geri tepme kuvvetleri kontrol edilebilir. Zincirli testerenin boşta kalmasına izin vermeyin. ○ Yapabileceğinizden fazla iş yapmaya çalışmayın ve omuz yüksekliğinin üzerine çıkmayın. Bunu yapmanız, beklenmedik uç temasının önlenmesine yardımcı olur ve beklenmedik durumlarda testerenin daha iyi kontrol edilmesini sağlar. ○ Sadece üretici tarafından belirtilen yedek çubukları ve zincirleri kullanın. Uygun olmayan yedek çubuklar ve zincirler zincirin kopmasına ve/veya geri tepmeye neden olabilir. ○ Testere zinciriyle ilgili olarak üreticinin belirttiği bileyleme ve bakım talimatlarına uyun. Derinlik göstergesi yüksekliğinin azaltılması daha fazla geri tepmeye neden olabilir. Zincir freni kullanımı: Zincirli ağaç kesme testeresi yüksek bir hı zdayken sert bir cisme çarparsa sert bir tepki gösterir ve geri teper. Bu durumda kontrol edilmesi güçleşir ve özellikle her türlü konumda kullanılabilen hafi f aletlerde tehlike ortaya çıkar. Beklenmedik bir geri tepme olursa zincir freni zincirin dönmesini derhal durdurur. Zincir freni, elinizle el koruyucuya bastırınca veya geri tepmenin kendi gücü tarafından otomatik olarak etkinleşebilir. Zincir freni sadece motor tamamen durduktan sonra sıfırlanabilir. Kabzayı arka konuma sıfırlayın (Şek. 3). Zincir freninin işlevini her gün kontrol edin.

EK EMNİYET UYARILARI

1. Güç kaynağı için isim plakasında listelenen elektrik

gerilimini kullanın. Bunu aşan bir gerilim kullanımı yaralanma ile sonuçlanabilir.

2. Basınçsız çalışın. Vücudunuzu her zaman sıcak tutun.

3. İşe başlamadan önce, iş sırasında izlenecek adımları

ve kazaların önlenmesi için yapılacakları gözden geçirin; aksi takdirde iş sırasında yaralanabilirsiniz.

4. Kuvvetli rüzgâr, yağmur, kar, sis veya taş düşmesi/

çığ düşmesi riski bulunan kötü hava koşulları altında çalışmayın. Kötü hava koşullarında karar verme yetisi azalabilir ve olası titreşimler faciayla (çığ düşmesi gibi) sonuçlanabilir.

ı kısıtlı olduğunda (kötü havalarda veya geceleri) üniteyi kullanmayın. Ayrıca, yağmurlu havalarda veya yağmura maruz kalan yerlerde kullanmayın. Dengenizi kaybetmeniz veya sağlam olmayan bir zemine basmanız kazaya neden olabilir.

6. Üniteyi çalıştırmadan önce kılavuz çubuğu ve testere

zincirini kontrol edin. ○ Kılavuz çubuk veya testere zinciri çatlamışsa veya ürün çizilmiş ya da ezilmişse üniteyi kullanmayın. ○ Kılavuz çubuğun ve testere zincirinin güvenli bir şekilde kurulduğunu teyit edin. Kılavuz çubuk veya zincir koparsa/kırılırsa ya da yerinden çıkarsa kazaya neden olabilir.

7. İşe başlamadan önce, kilit düğmesine basılmadan

anahtarın kavraşmadığını kontrol edin. Ünite düzgün çalışmı yorsa kullanmaya derhal son verin ve Yetkili HiKOKI Servis Merkezi'nden üniteyi onarmasını isteyin.

8. Testere zincirini, kullanım kılavuzuna uygun bir şekilde

düzgün takın. Yanlış takılması durumunda testere zinciri kılavuz çubuktan çıkar ve yaralanmaya neden olabilir.

9. Zincirli testerenin hiçbir emniyet elemanını (fren kolu,

kilit düğmesi, zincir yakalayıcı vs.) çıkarmayın. Ayrıca, bunları değiştirmeyin veya seyyar konuma getirmeyin. Yaralanmaya neden olabilir.

10. Aşağıdaki durumlarda üniteyi kapatın ve testere

zincirinin hareket etmediğini teyit edin: ○ Kullanılmadığı veya onarımda olduğu zamanlarda. ○ Yeni bir çalışma konumuna geçerken. ○ Testere zincirini, kılavuz çubuğu, zincir kutusunu ve diğer parçaları kontrol ederken, ayarlarken veya yenisiyle değiştirirken. ○ Zincir ya ğı doldururken. ○ Gövdeden toz vs. temizlerken. ○ Engelleri, çöpleri veya çalışma sırasında oluşan talaş tozunu çalışma alanından giderirken. ○ Üniteyi bırakırken ya da başından ayrılırken. ○ Tehlike veya risk hissettiğiniz diğer durumlarda. Testere zinciri hâlâ hareket halindeyse kaza meydana gelebilir.

11. Çalışma, aksine bir zorunluluk olmadıkça tek başına

yapılmalıdır. Birkaç kişi birlikte çalışacaksa bu kişiler arasında yeterince güvenlik mesafesi bulundurun. Özellikle, ağaçları devirirken ya da eğimli zeminlerde çalışırken, ağaçların devrileceğini, yuvarlanacağını veya kayacağını fark ettiğ iniz takdirde diğer çalışanlara zarar gelmeyeceğinden emin olun. 0000BookCS30SB.indb1510000BookCS30SB.indb151 2019/06/1410:09:292019/06/1410:09:29152 Türkçe

12. Diğer kişilerle aranıza en az 15 metre mesafe bırakın.

Ayrıca, birkaç kişi birlikte çalışırken kişiler arasında en az 15 metre mesafe bulundurun. ○ İstifl eyicilerin kişilere zarar vermesi ve diğer kazaların meydana gelmesi riski söz konusudur. ○ Bir ikaz düdüğü vs. temin edin ve diğer çalışanlarla nasıl iletişim kuracağınızı önceden belirleyin.

13. Ağaçları devirmeden önce şunları yapın:

○ Ağacı devirmeden önce güvenli bir devrilme konumu belirleyin. ○ Engelleri (dallar, fundalar vs.) önceden kaldırın. ○ Devrilecek olan ağacın durumunu (gövde eğimi, dalların gerginlik durumu vs.) ve çevrenin durumunu (bitişikteki ağaçlar, engellerin bulunması, zemin, rüzgâr vs.) kapsamlı bir şekilde değerlendirerek ağacın devrileceği yöne karar verin ve devrilme işlemini doğru planlayın. Ağacın yanlış devrilmesi yaralanmaya neden olabilir.

14. Ağaçları devirirken şunları yapın:

○ Çalışma sırasında, ağaçların devrileceği yöne çok dikkat edin. ○ Eğimli bir yüzeyde çalışırken ağacın yuvarlanmayacağından emin olun, her zaman zeminin yukarı eğimli tarafında çalışın. ○ Ağaç devrilmeye başladığı sırada üniteyi kapatın (motorunu durdurun), çevredekileri ikaz edin ve hemen güvenli bir konuma kaçın.

Çalışma sırasında testere zinciri veya kılavuz çubuk ağaca takılırsa/sıkışırsa üniteyi kapatın ve kama kullanın.

15. Kullanım sırasında ünitenin performansı düşerse

veya anormal bir ses/titreşim hissederseniz, ünitenin motorunu derhal durdurun, kullanmaya son verin ve incelenmesi ya da onarılması için Yetkili HiKOKI Servis Merkezi'ne gönderin. Kullanmaya devam etmeniz yaralanmaya neden olabilir.

16. Ünite kazayla yere düşer veya darbe alırsa, çatlaklara

ve hasara karşı dikkatlice kontrol edin ve deformasyon meydana gelmediğini teyit edin. Ünite hasar görürse, çatlarsa veya deforme olursa yaralanma meydana gelebilir.

17. Üniteyi aracınızla bir yere taşırken, hareket

etmeyeceği şekilde sabitleyin. Kaza riski vardır.

18. Zincir kutusu takılıyken üniteyi açmayın.

Yaralanmaya neden olabilir.

19. Malzemenin içinde çivi ya da başka bir yabancı

madde olmadığından emin olun. Testere zincirinin çiviye vs. çarpması halinde yaralanma meydana gelebilir.

20. Köşelerde kesim yaparken veya kesim sırasında

malzeme ağırlığına maruz kalması sonucu kılavuz çubuğun malzeme tarafından kapılmasını/ sıkıştırılmasını önlemek için, kesme konumuna yakın bir noktaya destek platformu kurun. Kılavuz çubuk sıkışırsa yaralanmaya neden olabilir.

21. Kullanımdan sonra üniteyi bir yere taşıyacak veya

muhafaza edecekseniz, testere zincirini sökün ya da zincir kapağını takın. Testere zincirinin vücudunuza temas etmesi yaralanmanıza neden olabilir.

22. Ünite bakımını doğru yapın.

○ Tüm çalışmalarınızı güvenli ve verimli bir şekilde yapabilmek için, testere zincirine doğ ru bakım yaparak en yüksek kesme performansını sergilemesini sağlayın. ○ Testere zincirini veya kılavuz çubuğu yenisiyle değiştirirken, gövdeye bakım uygularken, yağ dolumu yaparken vs. kullanım kılavuzunu takip edin.

23. Servis atölyesinden üniteye bakım uygulamasını

isteyin. ○ Yürürlükteki güvenlik standartlarına zaten uygun olduğundan, bu ürün üzerinde değişiklik yapmayın. ○ Her türlü onarım için mutlaka Yetkili HiKOKI Servis Merkezi'ne başvurun. Üniteyi kendi başınıza onarmaya çalışmanız kazaya veya yaralanmaya neden olabilir.

24. Üniteyi mutlaka doğru bir biçimde saklayın.

Zincir yağını tamamen boşaltın ve üniteyi çocukların erişemeyecekleri veya kilitle korunan kuru yerlerde saklayın.

25. Uyarı etiketi görünmez veya okunmaz hale gelmişse

etiketi sökün ve yeni bir uyarı etiketi yapıştırın. Uyarı etiketini temin etmek için HiKOKI Yetkili Servis Merkezi'ne danışın.

26. Çalışmanızla ilgili yürürlükte olan yerel yönetmelikler

veya kurallar varsa, bunlara mutlaka uyun.

27. 30 mA veya daha az atma akımına sahip bir artık akım

cihazı kullanımına dair tavsiye

28. Kabloyu kesme sırasında dallar veya benzerlerine

kapılmayacak şekilde konumlandırma ifadesi

29. İlk kez kullananların minimum bir uygulama olarak

odunları bir testere tezgahı veya eşik üzerinde kesmelerine dair tavsiye NUMARALI ÖĞELERİN AÇIKLAMASI (Şek. 2 - Şek. 38)

Yağ seviyesi kontrol camı

Zincir gerdirme aparatı deliği

Yağ pompası ayarlayıcı

Derinlik göstergesi birleştirme parçası

Zincir gerdirme aparatı kaidesi

Çıkıntılı derinlik göstergesi kafası

Zincir yağı püskürtme ağzı

Model CS30SB CS35SB CS40SB Kılavuz çubuk uzunluğu (Maks. kesme uzunluğu) 300 mm 350 mm 400 mm Kılavuz çubuğu tipi P012-50CR P014-50CR P016-50CR Voltaj (bölgelere göre)*

(220 V, 230 V, 240 V) Güç girişi*

1900 W Yüksüz zincir hızı 14,5 m/s Zincir türü 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Zincir hatvesi/Gösterge 9,53 mm (3/8") / 1,27 mm (0,05") Zincir dişlisi Diş sayısı: 6 Yağ pompası Otomatik Zincir yağ tankı kapasitesi 200 ml Aşırı yük koruma Elektrikli Zincir freni Elle etkinleştirilir Ağırlık*

• 4,7 kg 4,8 kg 4,9 kg *1 Bu değer bölgeden bölgeye değişiklik gösterdiği için ürünün üzerindeki plakayı kontrol etmeyi unutmayın. *2 Aåırlı k: 01/2003 sayı lı EPTA Prosedürüne göre STANDART AKSESUARLAR ○ Zincir kutusu p. 1
• ○ Kılavuz çubuk p. 1
• ○ Zincir p. 1
• ○ Fiş klipsi* p. 1
• ○ Zincirli Ağaç Kesme Testeresi Yağı (100 ml) p. 1

• Belli satış bölgelerinde mevcut değildir. Standart aksesuarlar haber vermeden değiştirilebilir.

OPSİYONEL AKSESUARLAR

(AYRI OLARAK SATILIR) ○ Zincirli Ağaç Kesme Testeresi Yağı ○ Yuvarlak Eğe ○ Derinlik Göstergesi Birleştirme Parçası Yuvarlak Eğe ve Derinlik Göstergesi Birleştirme Parçası, zincir bıçaklarının bileylenmesinde kullanılır. Uygulama hakkında bilgi almak için lütfen “Zincir Bıçağını n Bileylenmesi” başlıklı konuya bakın. ○ Zincir Kutusu Zincirli ağaç kesme testeresini taşırken veya saklarken zincir kapağını mutlaka zincire takın. Opsiyonel aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Genel ağaç kesme.

TESTERE ZINCIRININ TAKILMASI

(YENISIYLE DEĞIŞTIRILMESI) UYARI ○ Kazaları önlemek için, her zaman üniteyi kapatın ve fi şi prizden çekin. ○ “TEKNİK ÖZELLİKLER” bölümünde belirtilenler dışında testere zinciri veya kılavuz çubuk kullanmayın. İKAZ Testere zincirinin sizi yaralamasını önlemek için iş eldivenleri takın ve çok dikkatli olun. NOT ○ Testere zincirini çıkarırken yağ boşaltma ağzındaki, yağ deliğindeki ve kılavuz çubuk oluğundaki testere talaşını giderin. Testere talaşının birikmesi ünitenin arıza yapmasına neden olabilir. ○ Teknik özelliklere uygun, doğru tipte testere zinciri kullanın. Yanlış tipte bir kılavuz zincir takarsanız, testere zinciri yerinden çıkabilir ve yaralanmaya neden olabilir.

karılması (Şek. 4) 1 Gevşetmek için düğmeyi bir kez çevirin. 2 Gerdirme kadranını yarım tur çevirip gevşetin. 3 Yan kapağı çıkarmak için düğmeyi çevirin.

2. Testere zincirinin ve kılavuz çubuğun çıkarılması

(Şek. 5) Testere zincirini ve kılavuz çubuğu, okla gösterilen yönde çıkarın.

3. Yeni testere zincirinin zincir dişlisine takılması

(Şek. 6, 7) Testere zincirini, zincirin yönüne dikkat ederek kılavuz çubuğun ucuna takın ve zinciri zincir dişlisiyle doğru bir şekilde kavraştırın.

4. Yan kapağın takılması

1 Yan kapağın gerdirme kadranın ı, zincir gerdirme aparatının kaidesi kılavuz çubuğu zincir gerdirme aparatının deliğine girecek biçimde ayarlayın ve yan kapağı takı n. (Şek. 8) 2 Geçici olarak sabitlemek için düğmeyi bir kez çevirin. (Şek. 9)

5. Testere zinciri gergisinin ayarlanması (Şek. 10)

○ Kılavuz çubuğun ucunu yukarı kaldırırken, testere zinciri gergisini ayarlamak için gerdirme kadranını çevirin. ○ Testere zincirinin gergisini artırmak için gergi kadranını sağa, azaltmak içinse sola çevirin.

6. Testere zinciri gergisinin kontrol edilmesi (Şek. 11)

Testere zincirinin gergisini, testere zincirini kılavuz çubuğun merkezinden hafi fçe kaldırdığınız zaman zincirin tahrik halkası ile kılavuz çubuk arasındaki mesafe 0,5 – 1 mm arasında olacak biçimde ayarlay ın. 0000BookCS30SB.indb1530000BookCS30SB.indb153 2019/06/1410:09:292019/06/1410:09:29154 Türkçe

7. Düğmenin sabitlenmesi (Şek. 12)

1 Ayar işlemi tamamlanınca kılavuz çubuğu kaldırın ve düğmeyi sonuna kadar sıkın. 2 Cıvatanın iyice sıkıldığından emin olun. UYARI Zincirin gergisini ayarladıktan sonra kadranı iyice sıkın. Gevşek olması yaralanmaya neden olabilir.

KULLANIM ÖNCESI KONTROLLER

VE HAZIRLIKLAR Kullanmadan önce aşağıdaki kontrolleri ve hazırlıkları yapın. UYARI ○ Kullanılan güç kaynağının, ürünün üzerinde bulunan plakada belirtilen güç gerekliliklerine uygun olduğundan emin olun. ○ Kazaları önlemek için, fi şin prizden çekildiğinden emin olarak her zaman 1 ila 5 adımlarını gerçekleştirin. ○ Basılı durumdayken kilit düğmesini sabitlemeyin. Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir.

1. Anahtarın kapalı konumda olmasını sağlamak

○ Açma / kapama anahtarını n OFF konumunda olduğundan emin olun. Açma/ kapama anahtarı ON konumundayken aletin fi şi prize takılırsa, alet derhal çalışmaya başlar ve ciddi kazalar meydana gelebilir. ○ Kilit düğmesine bas ılıyken anahtarın etkinleştirilmesi durumunda ünite çalışır, anahtar bırakıldığında ise ünite kapanır.

2. Uzatma kablosunun kontrolü

Çalışma alanı güç kaynağından uzaktaysa, yeterli kalınlığa ve nominal kapasiteye sahip bir uzatma kablosu kullanın. Uzatma kablosu olabildiğince kısa tutulmalıdır.

3. Testere zinciri gergisinin kontrol edilmesi

○ Testerenin zinciri doğru gerdirilmemişse, testere zincirinin veya kılavuz çubuğun hasar görmesi ya da arızalanması söz konusu olabilir. 5 - 7 arası adımları (“Testere zincirinin takılması (yenisiyle değiştirilmesi))” takip ederek doğru gerginin elde edilmesini sağlayın. ○ Testere zinciri özellikle yeniyken gergin konumdadır. Bu nedenle gergiyi zaman içinde düzenli olarak kontrol edip gerektiği gibi ayarlayın. ○ Düğ mesinin de iyice sıkıldığını kontrol edin.

4. Zincir freninin çalışmasını kontrol etme (Şek. 13)

UYARI ○ Zincir freni bir acil durdurma cihazı olsa da, tamamen güvenilir değildir. Geri tepme riskini önlemek için her zaman dikkatlice çalışın. ○ Zincir freni, başlatma sırasında ve acil durumlarda kullanılmak üzere tasarlanmıştır. Her türlü durdurma işinde bu freni kullanmayın. ○ Zincir freninin testere talaşı birikmesi vs. gibi bir nedenle yanlış işlev yapmasını önlemek için düzenli olarak temizleyin. ○ Zincir freni, güvenli kullanımı garanti eden önemli bir aksamdır. Frenin çalışması hakkında sorularınız varsa, Yetkili HiKOKI Servis Merkezi'ne başvurun. Zincir freni, ünitenin geri tepmesi vs. gibi kritik durumlarda olası riskleri en aza indirmek amacıyla cihazı durduran bir acil durdurma cihazıdır. (bkz. “Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri.”) Fren kolunu ileri iterek zincir frenini etkinleştirdiğiniz zaman testere zincirinin hareketi durur. Fren kolunu kendinize doğru çekerseniz fren serbest kalır. Zincir freninin çalışmasını kontrol ederken, daima üniteyi kapatın, fi şi prizden çekin, fren kolunu etkinleştirin ve testere zincirini elle çekin. Testere zincirinin hareket etmemesi zincir freninin etkinleştiği anlamına gelir. NOT Bu işlemi yaparken mutlaka kalın iş eldiveni takın. Testere zinciri çok keskin olduğundan, sert bir şekilde çekmeniz parmaklarınızın yaralanmasına neden olabilir.

5. Zincir yağının kontrol edilmesi

○ Bu ünite, içinde zincir yağı olmadan tedarik edilmektedir. Kullanmadan önce yağ tankını yağ ile doldurun. (Şek. 14) ○ Çalışma sırasında düzenli olarak yağ seviyesi kontrol camından bakarak seviyeyi kontrol edin, gerekti ğinde yağ takviyesi yapın. ○ Zincir yağı biterse orijinal HiKOKI zincir yağı veya piyasadaki muadillerinden birini satı n alıp kullanın. ○ Zincir yağı otomatik olarak yağlanır. Otomatik yağlamadaki yağ boşaltma miktarı fabrikada “maksimum” olarak ayarlanmıştır. Bu boşaltım miktarını azaltmak için, gövdenin arka kısmındaki yağ pompası ayarlayıcıyı saat yönünde çevirin. (Şek. 15) NOT ○ ağ tankının kapasitesi yaklaşık 200 ml dir. Aşırı miktarda doldurulması halinde, fazla gelen yağ taşma ağzı ndan dışarı bırakılacaktır. ○ Bir miktar yedek zincir yağını deponuzda bulundurmanızı öneririz. Zincir yağı olmadan çalışmaya devam ederseniz testere zinciri yanabilir veya motor arızalanabilir. ○ Yağ tankına toz veya başka yabancı maddelerin nüfuz etmesini önleyin. Yağ tankına toz veya başka yabancı madde nüfuz ederse ünite arızalanabilir. ○ Tankta kalan zincir yağı, bu ünitenin yapısı nedeniyle sızabilir. Bu bir arıza durumu değilse de, ünitenin muhafaza edildiği yeri kirletebileceğinden dikkatli olun. Üniteyi muhafaza ederken yağ tankındaki yağı tamamen boşaltın ve ana gövdenin altına olası sızınt ıları emebilecek bir malzeme yerleştirin.

6. Fişi prize bağlama

7. Frenin etkin olup olmadığını kontrol etme

○ Kilit düğmesine basılıyken anahtarın etkinleştirilmesi durumunda ünite çalışır, anahtar bırakıldığında ise ünite kapanır. ○ Ayrıca, düğmeyi bırakma ile aynı anda, ünite testerenin dönüşünü durdurmak için bir fren uygular. ○ Kullanmadan önce, frenin etkin olduğunu kontrol edin. İKAZ Fren etkinleştirildiği zaman açığa çıkacak olan itme kuvvetine karşı temkinli olun. Üniteyi yere düşürmeniz yaralanmanıza neden olabilir.

8. Zincir yağı boşaltımını kontrol etme (Şek. 15, 16)

○ Ünite açı lırken, zincir yağı testere zincirini ve kılavuz çubuğu otomatik olarak yağlar. ○ Ünite çalışmaya başladıktan sonraki 2-3 dakika içinde yağ beslemesi başlamıyorsa, yağ boşaltma ağzının çevresinde testere talaşı birikmesi olup olmadığını kontrol edin. (bkz. “Zincir yağı boşaltma ağzının temizlenmesi.”) (bkz. “Zincir yağının kontrol edilmesi.”)

9. Toprak-kaçak devre kesici veya artık akım cihazı

kullanmanız önerilir. Anahtarın çalışması Kilit düğmesine basılırken anahtar etkinleştirilince testere zinciri dönmeye başlar. (Şek. 17) Kilit düğmesine basılmadığı takdirde anahtar etkinleştirilemez. 0000BookCS30SB.indb1540000BookCS30SB.indb154 2019/06/1410:09:292019/06/1410:09:29155 Türkçe Anahtar etkinleştirildikten sonra, testere zinciri anahtara basıldığı sürece dönmeye devam eder. Ayrıca, LED ışık yanık kalır. Anahtar bırakıldığında ise, testere zincirinin dönüşünü durdurmak için fren uygulanır. UYARI Basılı durumdayken kilit düğmesini sabitlemeyin. Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir. Fiş klipsinin kullanımı Ucunda elektrik fi şi olan kablonun çekip çıkarılması özel bir fi ş klipsiyle önlenmektedir. (Şek. 18) KESME İŞLEMLERİ UYARI ○ Kullanmaya başlamadan önce, zincir freninin doğru çalıştığını kontrol edin. ○ Kullanım sırasında tutamağı her iki elinizle sıkıca kavrayın. ○ Keresteyi alt kısmından keserken testere zincirinin keresteye çarpmadığından emin olun. Ünite geri teperse yaralanabilirsiniz. ○ İş molaları sırası nda veya işten sonra, her zaman üniteyi kapatın ve fi şi prizden çekin. Çalı şma alanını ve çevreyi kontrol edin, yaralanmalara, kazalara veya arızalara neden olabilecek cisimler olmadığından emin olun, varsa bunları çalışmaya başlamadan önce giderin. Özellikle de, çalışmak için basacak bir zemin oluşturmaya çalışırken, devrilmeye neden olabilecek hiçbir dengesizlik veya cisim bulunmad ığını teyit edin. Ağaçları devirirken ağacın devrileceği ya da yuvarlanacağı yöne çok dikkat edin ve devirmeye başlamadan önce olası bir acil durumda kaçabileceğiniz bir güzergâh belirleyin. 1 Anahtarın kapalı konumda olmasını sağlamak Düğme farkında olmadan etkin durumda olduğunda fi ş bir prize bağlıysa, ünite beklenmedik bir şekilde çalışmaya başlayabilir; bu da bir kazaya neden olabilir. 2 Anahtarın etkinleştirilmesi Testere zincirinin keresteye temas etmemesine özen göstererek anahtarı etkinleştirin ve testere zinciri hı zlanınca kesme işine başlayın. İKAZ ○ Üniteyi açarken, testere zincirinin malzemeye veya başka bir cisme temas etmediğinden emin olun. ○ Kullanım sıras ında testere zincirinin yabancı maddelerle temas etmesini önleyin. Özellikle, kesme işini tamamladıktan sonra zincirin yere değmemesine özen gösterin. NOT Çalışma sırasında ünitedeki yağın bitmemesi için, yağ tankını önceden doldurun.

1. Genel kesme işlemleri

(1) Testereyi, keseceğiniz ahşaptan bir miktar uzakta tutarak ünitenin gücünü AÇIN. Sadece ünite tam hıza ulaştıktan sonra testereyle kesme işine başlayın. (2) İnce bir ahşap parçası keseceğiniz zaman, kılavuz çubuğun taban kısmını ahşaba doğru, testereyi ise aşağı doğru bastırın (Şek. 19). (3) Kalın bir ahşap parçası keseceğiniz zaman, ünitenin ön k ısmındaki çiviyi ahşaba doğru bastırın ve çiviyi bir dayanak olarak kullanarak kol hareketiyle ahşabı kesin (Şek. 20). (4) Bir ahşabı yanlamasına keserken, ünite gövdesini kılavuz çubuk altta kalacak biçimde sağa çevirin ve ön kabzanın üst kısmını sol elinizle tutun. Kılavuz çubuğu yatay olarak tutun ve ünite gövdesinin ön kısmındaki çiviyi bel hizasına getirin. Çiviyi bir dayanak olarak kullanmak suretiyle arka kabzayı sağa çevirerek ahşabı kesin. (Şek. 21) (5) Ahşabı alt kısmından başlayarak keserken, kılavuz çubuğun üst kısmının ahşaba hafi fçe temas etmesini sağlayın. (Şek. 22) (6) Kullanım talimatlarına dikkatle uymanın yanı sıra, kullanmadan önce zincirli testerenin pratik kullanımına yönelik tavsiyeler edinin veya en azından kesme tezgâhı üzerinde yuvarlak keresteler keserek zincirli testereyi kullanmaya alışın. (7) Desteklenmemiş kütükleri veya keresteleri kesmeniz gerekiyorsa, öncelikle bir kesme tezgâhı veya buna benzer başka bir uygun yöntemle bu malzemeleri sağlam bir şekilde destekleyin. İKAZ ○ Ahşabı alt kısmından başlayarak keserken, zincirin ahşaba sert bir şekilde temas etmesi sonucu ünitenin kullanıcıya doğru geri tepmesi riski vardır. ○ Kesim tamamlanınca kılavuz çubuğun aniden kontrolden çıkması riski bulunduğundan, ahşabı alt kısmından başlayarak sonuna kadar aralıksız bir şekilde kesmeye çal ışmayın. ○ Çalışı r durumdaki zincirli testerenin zemine veya çitlere temas etmesini önleyin.

(1) Devrilmemiş bir ağaçtaki dalları keserken: Kalın bir dal, ağacın gövdesinden uzak bir noktadan başlayarak kesilmelidir. Öncelikle alt kısımdan başlayarak 1/3'lük kısmı kesin, ardından yukarıdan aşağı doğru olan kısmı kesin. Son olarak da, ağacın gövdesiyle aynı hizada olan kalan kısmı kesin. (Şek. 23) İKAZ ○ Düşen dallara karşı temkinli olun. ○ Zincirli testerenin geri tepmesine karşı temkinli olun. (2) Devrilmiş bir ağaçtaki dalları keserken: Öncelikle yere temas etmeyen dalları, ardından da yere temas eden dalları kesin. Yere temas eden kalı

dalları keserken ilk önce yukarıdan aşağıya doğru yarısını, ardından da aşağıdan yukarıya doğru kalan kısmı kesin. (Şek. 24) İKAZ ○ Yere temas eden dalları keserken kılavuz çubuğun basınç nedeniyle zorlanıp tıkanmamasına dikkat edin. ○ Son kesim adımında aniden yuvarlanmaya başlayabilecek kütüklere karşı temkinli olun.

Şek. 25'de gösterildiği gibi konumlandırılmış bir kütüğü keserken, öncelikle alt kısımdan başlayarak 1/3'lük kısmı, ardından da yukarıdan ba şlayarak kalan kısmı kesin. Şek. 26'de gösterildiği gibi delik yapacak şekilde konumlanmış bir kütüğü keserken, öncelikle yukarıdan başlayarak 2/3'lük kısmı, ardından da aşağıdan başlayarak kalan kısmı kesin. İKAZ ○ Kılavuz çubuğun basınç nedeniyle kütüğe yapışmasını önleyin. ○ Eğimli bir zeminde çalışıyorken, kütüğün yokuş yukarı yönde olan kısmından çalışın. Yokuş aşağı yönünde çalışırsanız kestiğiniz kütük kendinize do ğru yuvarlanabilir.

(1) Alttan kesme ( , Şek. 27): Ağacın devrilmesini istediğiniz yöne doğru bakarak alttan kesin. 0000BookCS30SB.indb1550000BookCS30SB.indb155 2019/06/1410:09:302019/06/1410:09:30156 Türkçe ○ Derinlik göstergeleri önceden belirlenen boyutlara ve şekillere göre ayarlanmalıdır; aksi takdirde geri tepme riski artar ve yaralanma meydana gelebilir. Geri tepme önleyici kayış Koruyucu halka Derinlik göstergeleri de aynı şekilde hizalanmalıdır, zira bunlar kesicinin ahşap içine girdiği konumdaki derinliği ölçmek için kullanılırlar. Testere zincirini bileylerken derinlik göstergesini iki üç sefer de bir kontrol edin. Testere zincirinin üzerine bir derinlik göstergesi birleştirme parçası yerleştirin, göstergenin oluktan bakınca görünür olmasını sağlayın ve derinlik göstergesi birleştirme parçasının dışındaki kalan kısmı pahlamak için düz bir eğe kullanın. (Şek. 33) (derinlik göstergesi birleştirme parçası ile düz eğe ayrıca satılır.) Derinlik göstergesini eğeledikten sonra göstergenin ön kısmını ilk hali gibi yuvarlak şekle getirin. (Şek. 34) Testere zincirini bileyledikten sonra, eğe talaşların

gidermek için zincir yağının içine batırın. Eğe talaşları giderilemiyorsa, testere zinciri ve kılavuz çubuk kullanım sırasında hızlıca aşınır.

Çalı şmadan sonra üniteyi depoya kaldırmadan önce her bir parçasını kontrol edin ve gereken bakımları uygulayın. UYARI Bakım ve muayene sırasında, her zaman üniteyi kapatın ve fi şi prizden çekin.

1. Testere zincirlerinin kontrol edilmesi

○ Testere zincirini sık sı k kontrol edin. Sıra dışı bir durumla karşılaşmanı z halinde, “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin. ○ Zincir gergisini kontrol edin ve gerekiyorsa doğru şekilde ayarlayın. ○ Testere zinciri körleşince üniteyi kullanmaya ara verin ve “Zincir biçağinin bileylenmesi” bölümüne uygun bir şekilde bileyleyin. ○ Paslanmaya karşı koruma sağlamak için, her kullanımdan sonra testere zincirini ve kılavuz çubukları dikkatlice yağlay ın. İKAZ Testere zinciri kullanırken yaralanmalara karşı tedbir olarak eldiven takın.

2. Yan kapağın temizlenmesi (Şek. 35)

Parçaların içinde kalan testere talaşını giderin. NOT Yan kapağı, fren takımı odasını, zincir yağı boşaltma ağzını ve kılavuz çubuğu temizlerden mutlaka “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümüne başvurun ve testere zincirini o şekilde sökün.

3. Zincir yağı boşaltma ağzının temizlenmesi

(Şek. 36) Zincir yağı boşaltma ağzını temizlemeden önce yan kapağı ve kılavuz çubuğu sökün.

4. Kılavuz çubuğun temizlenmesi (Şek. 7, 37)

Kılavuz çubuğun veya yağ boşaltma ağzının oluklarında testere talaşı vs. birikirse yağ akışı kısıtlanabilir ve ünite arızalanabilir. Alttan kesilecek kısım, ağaç çapının 1/3'ü kadar olmalıdır. Ağaçları asla doğru bir şekilde alttan kesim yapmadan devirmeyin. (2) Ters kesme ( , Şek. 27): Yatay alt kesime paralel olarak ve 5 cm yukarıdan bir ters kesim yapın. Kesim sırasında zincir sıkışırsa testereyi durdurun ve zincirin serbest kalması için kamalar kullanın. Ağacın boydan kesmeyin. İKAZ ○ Ağaçlar, insanlara, şebeke hizmetlerine ya da başkalarının mallarına zarar verecek biçimde devrilmemelidir. ○ Devrilen ağaç büyük ihtimalle yokuş aşağı yönde yuvarlanacağı veya kayacağı için, devirme işleri sırasında yokuş yukarı yönde durun. Kesme işleri hakkında önlemler Zincirli testereyi kavrama/itme kuvveti Zincirli testereyi her zaman sıkı tutun. Ayrıca, zincirli testereye gereğinden fazla kuvvet uygulamayın. Kesim sırasında zincirli testereye kuvvet uygulamanız kesme hızını yükseltmeyecektir. Aksine motoru yoracak, performansı bozacak ve motorun ya da kılavuz çubuğun hasar görmesine ya da arızalanmasına neden olacaktır. Üniteyi, testere zincirinin uygun hız aralığında kullanın. Özellikle, testere zincirinin aşırı kuvvet uygulanması sonucu durması (sı kışması), yaralanmaya veya ünitenin arızalanmasına neden olabilir. Zincir yakalayici ○ Zincir yakalayıcı, zincirin tam altı nda güç başlığının üstünde yer alır ve kopan zincirin testere kullanıcı sına çarpmasını engeller. ○ Testere zinciri koparsa, “Testere zincirinin takılması (yenisiyle değiştirilmesi)” bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin. ZİNCİR BIÇAĞININ BİLEYLENMESİ UYARI Kazaları önlemek için, düğmeyi her zaman kapatın ve fi şi prizden çekin. Ayrıca, testere zincirlerini kullanı rken mutlaka kalın iş eldiveni takın. NOT Testere zincirini zincir ana gövdeye takılıyken bileyleyin. Derinlik göstergesinin kılavuz çubuktaki orta konuma ayarlanmasını da yine zincir gövdeye takılıyken yapın. Testere zincirleri körelmeye başlayınca motora ve tüm gövde parçalarına fazladan yük biner ve ünitenin verimi düşer. Ünitenin en yüksek performansla çalışması için düzenli bakım uygulanmalı ve testere zinciri her zaman keskin tutulmalıdır.

Yardımcı ekipman olarak verilen yuvarlak eğe, çapının 1/5'lik kısmı Şek. 28'te gösterildiği gibi bıçağın yukar ısında kalacak biçimde zincir bıçağına karşı tutulmalıdır. Yuvarlak eğeyi Şek. 29'te gösterildiği gibi kılavuz çubuğa karşı 30° açıyla tutarak ve Şek. 30'da gösterildiği gibi düz durmasını sağlayarak bıçakları bileyleyin. Tüm testere bıçaklarının aynı açıyla bileylenmesini sağlayın; aksi takdirde aletin verimliliği düşer. Bıçakların doğru bileylenmesi için gerekli olan açılar Şek. 31'de gösterilmiştir.

2. Derinlik göstergesinin ayarlanması

UYARI ○ Geri tepme önleyici kayış ile koruyucu halkasını zımparalamayı n, bu parçaların deforme olmasına izin vermeyin. 0000BookCS30SB.indb1560000BookCS30SB.indb156 2019/06/1410:09:302019/06/1410:09:30157 Türkçe Kullandıktan sonra ve testere zincirini değiştirirken kılavuz çubuğunu çıkarın oluklarda kalan testere talaşını iyice giderin. (bkz. “Testere zincirinin takı lması (yenisiyle değiştirilmesi)”).

5. Zincir yakalayıcıyı kontrol edin (Şek. 38)

Zincir yakalayıcı, zincir gevşediğinde veya kırıldığında, testere zincirinin kullanıcıya çarpmasını olabildiğince engellemek içindir. Zincir yakalayıcı ve yan kapak, tek bir yapıda birleştirilmektedir. Herhangi bir hasara karşı zincir yakalayıcıyı kontrol edin.

6. Montaj vidalarının incelenmesi

Tüm montaj vidalarını düzenli olarak inceleyin ve

ğlam şekilde sıkılı olduğundan emin olun. Gevşeyen vidaları derhal sıkın. Gevşemiş vidalar ciddi tehlikelere yol açabilir.

Motorun sargısı aletin “kalbidir”. Sargının hasar görmesi veya yağ ya da suyla ıslanmaması için gerekli özeni gösterin.

8. Karbon fırçaların değiştirilmesi

Sürekli güvenliğiniz ve elektrik çarpma koruması için, bu aletin karbon fırça muayenesi ve değişimi SADECE bir HiKOKI YETKİLİ SERVİS MERKEZİ tarafından yapılmalıdır.

9. Aletin dışının temizlenmesi

Zincirli testere kirlenmişse, yumuşak bir kuru bezle veya sabunlu suyla hafi fçe nemlendirilmiş bir bezle silin. Plastiği eritebileceklerinden, klorlu çözücüler, benzin veya tiner kullanmayın.

Üniteyi depoya kaldırmadan önce her bir parçasını temizleyip gereken bakımları yapın ve zincir kutusunu kılavuz çubuğa monte edin. Zincirli testereyi, 40°C'nin altındaki ve çocukların erişemeyeceği yerlerde saklayın. İKAZ Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

AKSESUARLARIN SEÇİLMESİ

Bu makinenin aksesuarları sayfa 235’de listelenmişir. GARANTİ HiKOKI Elektrikli El Aletlerine ülkelere özgü hukuki düzenlemeler çerçevesinde garanti vermekteyiz. Bu garanti, yanlış veya kötü kullanım, normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, Elektrikli El Aleti, sökülmemiş bir şekilde, bu kullanım kılavuzunun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI yetkili servis merkezine gönderilmelidir. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerlerin EN60745 ve ISO 4871’e uygun olduğu tespit edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 108 dB (A) Ölçülmüş A-ağırlıklı ses basınç seviyesi: 95 dB (A) Belirsizlik K : 2dB (A) Kulak koruma cihazı takın. EN60745’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). ah = 4,0 m/s

Belirsizlik K = 1,5 m/s

Tip ve özel tanım koduyla *1) tanımlı Zincir Testere’nin direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. 2000/14/AT Ölçülen ses gücü seviyesi: 108 dB Garanti edilen ses gücü seviyesi: 110 dB Yetkili Kuruluş (2006/42/AT) : 0598 SGS Fimko Ltd. Särkiniementie 3 P.O.Box 30 FI-00211 Helsinki, Finlandiya, EC tip muayenesi gerçekleştirmiş ve Ek IX uyarınca MD 119 numaralı EC tipi muayene sertifi kasını yayınlamıştır. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1) CS30SB C350801R CS35SB C350803R CS40SB C350807R *2) 2006/42/EC, 2000/14/EC, 2014/30/EU, 2011/65/EU *3) EN60745-1:2009+A11:2010 EN60745-2-13:2009+A1:2010 EN55014-1:2006+A1:2009+A2:2011 EN55014-2:1997+A1:2001+A2:2008 EN61000-3-2:2014 EN61000-3-3:2013 *4) Representative offi ce in Europe Hikoki Power Tools Deutschland GmbH Siemensring 34, 47877 Willich, Germany Head offi ce in Japan Koki Holdings Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan
