MANUAL DE UTILIZARE CS 30SB HiKOKI

Beyan edilen toplam titreşim değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştı rmak için kullanılabilir. Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir UYARI ○ Elektrikli aletin kullanımı sırası nda vibrasyon emisyonu aletin kullanma şekline bağlı olarak belirtilen değerden farklılık gösterebilir. ○ Gerçek kullanım koşullarındaki risklerin değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate almak suretiyle) operatörü korumak için gerekli güvenlik önlemlerini belirlemek için. NOT HiKOKI’nin süregelen araştırma ve geliştirme programına bağlı olarak burada belirtilen teknik özelliklerde önceden bildirimde bulunulmadan değişiklik yapılabilir. 0000BookCS30SB.indb1570000BookCS30SB.indb157 2019/06/1410:09:302019/06/1410:09:30158 Română (Traducerea instrucţiunilor originale) SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. CS30SB / CS35SB / CS40SB: Fierastrau cu lant Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Nu utilizaţi o motounealtă în ploaie și umiditate și nu o lăsaţi în aer liber când plouă. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. Citiţi, conştientizaţi şi urmaţi toate avertismentele şi instrucţiunile din acest manual şi de pe dispozitiv. Purtaţi întotdeauna protecţie pentru ochi atunci când folosiţi această unitate. Purtaţi întotdeauna protecţie pentru urechi atunci când folosiţi această unitate. Trageţi ştecherul din priză în cazul în care cablul este deteriorat. Reglarea pompei de ulei Nivel putere sunet Garantat Umplere cu ulei pentru lanţ CE ŞI CE ESTE? (Fig. 1) A: Buton de blocare: Buton care împiedică operarea accidentală a manetei. B: Capacul rezervorului de ulei: Capac pentru închiderea rezervorului de ulei. C: Lanţul fi erăstrăului: Lanţ care serveşte ca sculă de tăiere. D: Şina de ghidaj: Partea care susţine şi ghidează lanţul fi erăstrăului. E: Gheară de sprijin: Dispozitiv care acţionează ca un pivot când intră în contact cu un copac sau cu un buştean. F: Vizor ulei: Fereastră pentru verifi carea cantităţii de ulei de lanţ. G: Frâna de lanţ: Dispozitiv pentru oprirea sau blocarea lanţului fi erăstrăului. H: Mânerul din faţă: Mâner de susţinere situat la sau spre partea din faţă a corpului principal. I: Mânerul din spate: Mâner de susţinere situat pe partea superioară a corpului principal. J: Comutator: Dispozitiv acţionat cu degetul. K: Capac lateral: Capac care protejează şina de ghidaj, lanţul fi erăstrăului, ambreiajul şi pinionul în timpul utilizării fi erăstrăului cu lanţ. L: Buton de tensionare: Dispozitiv pentru reglarea tensiunii lanţului fi erăstrăului. M: Buton: Buton pentru asigurarea butonului de tensionare şi a capacului lateral. N: Capac de lanţ: Capac pentru acoperirea şinei de ghidaj şi a lanţului fi erăstrăului când unitatea nu este utilizată. O: Clemă pentru cablul ştecherului: un dispozitiv pentru a împiedica alunecarea ştecherului din priza unui cablu prelungitor. AVERTISMENTE GENERALE

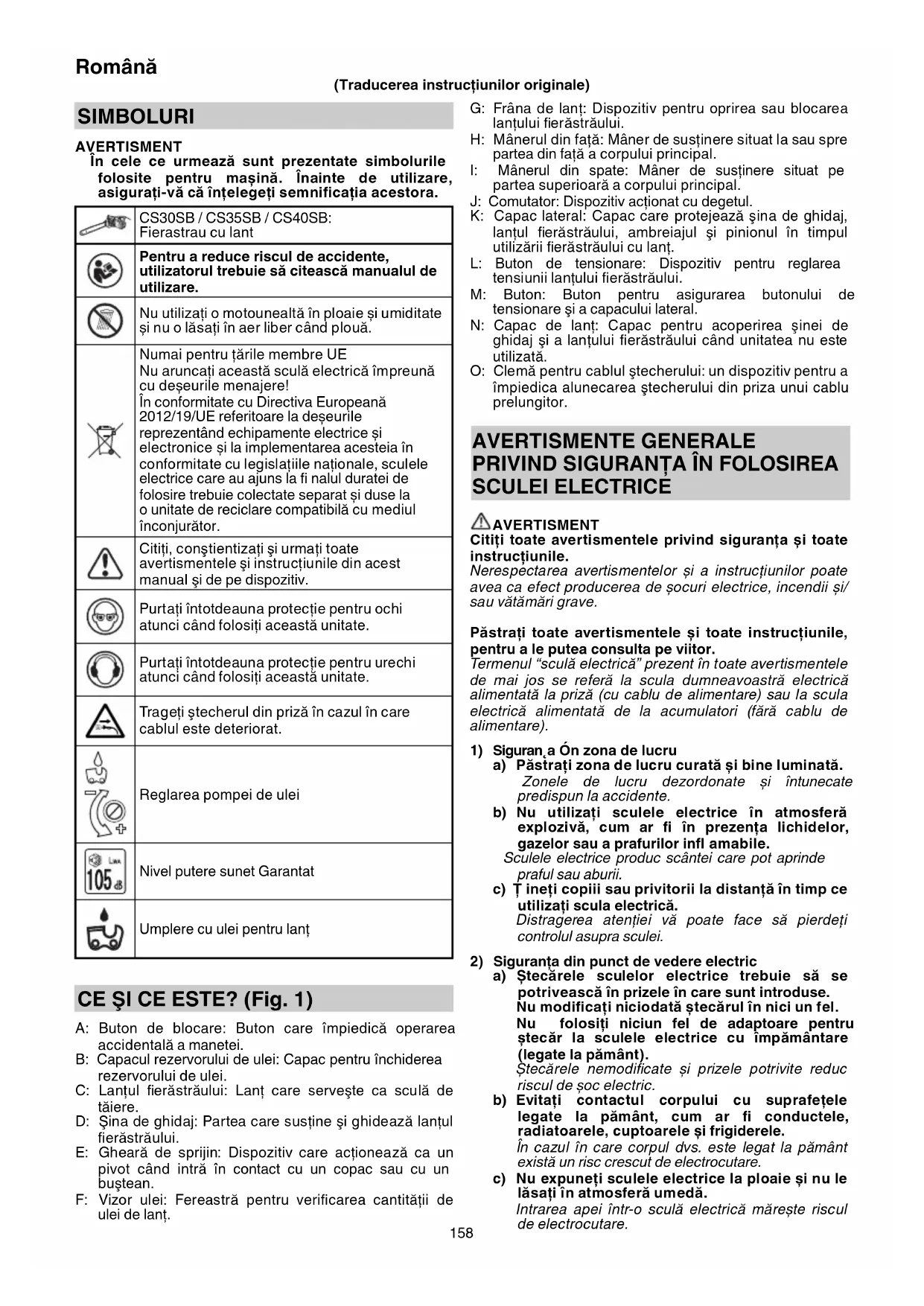

PRIVIND SIGURANŢA ÎN FOLOSIREA

SCULEI ELECTRICE AVERTISMENT Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Nerespectarea avertismentelor și a instrucţiunilor poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul “sculă electrică” prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată de la acumulatori (fără cablu de alimentare).

1) Siguran˛a Ón zona de lucru

a) Păstraţi zona de lucru curată și bine luminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţ ineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa din punct de vedere electric

a) Ștecărele sculelor electrice trebuie să se potrivească în prizele în care sunt introduse. Nu modifi caţi niciodată ștecărul în nici un fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele potrivite reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele legate la pământ, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este legat la pământ există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. 0000BookCS30SB.indb1580000BookCS30SB.indb158 2019/06/1410:09:302019/06/1410:09:30159 Română d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, folosiţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţ i și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament personal de protecţie. Purtaţi întotdeauna protecţie a ochilor. Echipamentele de protecţie cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile și protecţiile auditive, folosite în situaţiile corespunzătoare, reduc vătămările personale. c) Evitaţi pornirea accidentală. Înainte de a conecta scula la priză și/sau la bateria de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că aveţ

comutatorul de pornire pe poziţia oprit. Transportarea sculelor electrice cu degetul pe comutator sau introducerea în priză a sculelor electrice care au comutatorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Nu încercaţi să ajungeţi prea departe. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Îmbrăcaţi-vă adecvat. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă părul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile și pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la facilităţi de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Folosirea acestor dispozitive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosiţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care comutatorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul comutatorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau de la bateria de acumulatori. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice. d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi sculele electrice. Verifi caţi alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza duceţi-o la reparat. Multe accidente sunt provocate de scule electrice necorespunzător întreţinute. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile tăietoare bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguran ţei sculei electrice. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

1. Ţineţi toate părţile corpului la distanţă de lanţul

fi erăstrăului când fi erăstrăul cu lanţ este în funcţiune. Înainte de a porni fi erăstrăul cu lanţ, asiguraţi-vă că lanţul fi erăstrăului nu se afl ă în contact cu nimic. Un moment de neatenţie în timp ce utilizaţi fi erăstraie cu lanţ poate duce la prinderea hainelor dvs. sau a corpului cu lanţul fi erăstrăului.

2. Apucaţi întotdeauna fi erăstrăul cu lanţ ţinând mâna

dreaptă pe mânerul din spate şi mâna stângă pe mânerul din faţă. Ţinerea fi erăstrăului cu lanţ cu mâinile inversate creşte riscul producerii de leziuni corporale şi trebuie evitată întotdeauna. 0000BookCS30SB.indb1590000BookCS30SB.indb159 2019/06/1410:09:302019/06/1410:09:30160 Română

3. Ţineţi scula electrică doar de suprafeţele de prindere

izolate, deoarece lanţul fi erăstrăului poate intra în contact cu cabluri ascunse sau cu propriul cablu. Dacă lanţul fi erăstrăului vine în contact cu un fi r sub tensiune, părţile metalice expuse ale sculei electrice pot fi puse sub tensiune şi pot cauza un şoc electric operatorului.

4. Purtaţi ochelari de siguranţă şi protecţie pentru urechi.

Se recomandă şi echipament de protecţie pentru cap, mâini, picioare şi tălpi. Îmbrăcămintea de protecţie adecvată va reduce leziunile corporale cauzate de bucăţile desprinse sau de contactul accidental cu lanţul fi erăstrăului.

5. Nu lucraţi cu un fi erăstrău cu lanţ în copac. Operarea

unui fi eră strău cu lanţ în timp ce vă afl aţi într-un copac poate cauza leziuni corporale.

6. Menţineţi întotdeauna un contact permanent al

piciorului şi operaţi fi erăstrăul cu lanţ numai când vă afl aţi pe o suprafaţă fi xă, plană şi în siguranţă. Suprafeţele lunecoase sau instabile, precum scările, pot duce la pierderea echilibrului dvs. sau a controlului asupra fi erăstrăului cu lanţ.

7. La tăierea unei crengi tensionate, aveţi grijă la recul.

Când tensiunea din fi brele lemnului este eliberată, creanga arcuită poate lovi operatorul şi/sau arunca fi erăstrăul cu lanţ fără a-l mai putea controla.

uri şi vlăstare cu o grijă deosebită. Materialul subţire se poate prinde în lanţul fi erăstrăului şi poate fi proiectat spre dvs. sau vă poate dezechilibra.

9. Căraţi fi erăstrăul cu lanţ după ce l-aţi oprit, ţinându-l

de mânerul din faţă şi depărtat de corp. Când transportaţi sau depozitaţi fi erăstrăul cu lanţ, fi xaţi întotdeauna capacul şinei de ghidaj. Manipularea corespunzătoare a fi erăstrăului cu lanţ va reduce posibilitatea contactului accidental cu lanţul fi erăstrăului mutat.

10. Respectaţi instrucţiunile privind lubrifi erea,

tensionarea lan ţului şi accesoriile de schimb. Lanţul care nu este tensionat sau lubrifi at în mod corespunzător poate fi e să se rupă, fi e să crească şansa de recul.

11. Păstraţi mânerele uscate, curate şi fără ulei sau

unsoare. Mânerele unsuroase, uleioase sunt lunecoase şi duc la pierderea controlului.

12. Tăiaţi doar lemn. Nu utilizaţi fi erăstrăul cu lanţ în

scopuri pentru care nu a fost conceput. Spre exemplu: nu utilizaţi fi erăstrăul cu lanţ pentru a tăia plastic, materiale de zidărie sau de construcţii care nu sunt din lemn. Utilizarea fi erăstrăului cu lanţ pentru alte operaţiuni în afara celor prevăzute poate duce la crearea unei situaţii periculoase. Cauzele reculului şi prevenirea acestuia de către operator: (Fig. 2) Reculul poate să apară când vârful ş inei de ghidaj atinge un obiect sau când lemnul se închide şi ciupeşte lanţul fi erăstrăului în tăietură. În unele cazuri contactul cu vârful poate cauza o reacţie inversă bruscă, aruncând şina de ghidaj în sus şi înapoi spre operator. Ciupirea lanţului fi erăstrăului de-a lungul vârfului şinei de ghidaj poate împinge şina de ghidaj rapid înapoi spre operator. Oricare dintre aceste reacţii vă poate face să pierdeţi controlul asupra fi erăstrăului, ceea ce ar putea cauza leziuni corporale grave. Nu vă bazaţi exclusiv pe dispozitivele de siguranţă încorporate în fi erăstrăul dvs. Ca utilizator de fi erăstrău cu lanţ trebuie să vă luaţi mai multe măsuri pentru ca sarcinile dvs. de tăiere să nu cauzeze accidente sau leziuni. Reculul este rezultatul utilizării incorecte a sculei şi/sau a procedurilor sau a condiţiilor de operare incorecte şi poate fi evitat prin luarea măsurilor de precauţie corespunzătoare, conform celor de mai jos: ○ Menţineţi o priză bună, încercuind mânerele fi erăstrăului cu lanţ cu degetele, ţinând ambele mâini pe fi erăstrău şi poziţionându-vă corpul şi braţul astfel încât să puteţi rezista forţelor de recul. Forţele de recul pot fi controlate de către operator dacă se iau măsuri de precauţie corespunzătoare. Nu lăsaţi fi erăstrăul cu lanţ să vă scape. ○ Nu încercaţi să ajunge ţi prea departe şi nu tăiaţi la o înălţime deasupra umărului. Acest lucru ajută la prevenirea contactului neintenţionat cu vârful şi permite un mai bun control al fi erăstrăului cu lanţ în situaţii neaşteptate. ○ Utilizaţi doar şine şi lanţuri de schimb specifi cate de producător. Şinele şi lanţurile de schimb incompatibile pot duce la ruperea lanţului şi/sau la recul. ○ Respectaţi instrucţiunile producătorului privind ascuţirea şi întreţinerea lanţului fi erăstrăului. Reducerea înălţimii limitatorului de avans poate duce la un recul mai mare. Operarea frânei de lanţ: Dacă fi erăstr ăul cu lanţ loveşte un obiect solid la o viteză ridicată, el reacţionează violent şi reculează. Acesta este difi cil de controlat şi ar putea fi periculos, în special în cazul sculelor uşoare pe care tindeţi să le utilizaţi în tot felul de poziţii. Frâna de lanţ opreşte imediat rotaţia lanţului în cazul unui recul neaşteptat. Frâna de lanţ poate fi activată apăsând garda de mână cu mâna sau automat, prin reculul însuşi. Frâna de lanţ poate fi resetată numai după ce motorul s-a oprit complet. Resetaţi mânerul în poziţia spre spate (Fig. 3). Verifi caţi funcţionarea frânei de lanţ în fi ecare zi.

1. Utilizaţi tensiunea electrică precizată pe plăcuţa de tip

pentru sursa de alimentare. Utilizarea unei tensiuni care o depăşeşte pe aceasta poate duce la leziuni.

2. Lucraţi relaxat. În plus, menţineţi-vă corpul cald în

3. Înainte de a începe lucrul, gândiţi-vă bine la

procedurile de lucru implicate şi lucraţi astfel încât să evitaţi accidentele, altfel se pot produce leziuni.

4. A nu se utiliza pe vreme rea, precum vânt puternic,

ploaie, zăpadă, ceaţă, sau în zone predispuse la alunecări de pietre sau la avalanşe. Pe vreme rea, gândirea poate fi afectată şi vibraţia poate duce la un dezastru.

5. Când vizibilitatea este slabă, aşa cum se întâmplă pe

vreme rea sau noaptea, nu utilizaţi unitatea. În plus, nu o utilizaţi pe ploaie sau în locuri expuse ploii. Un reazem instabil pentru picioare sau pierderea echilibrului pot duce la accidente.

6. Verifi caţi şina de ghidaj şi lanţul fi erăstrăului înainte de

a porni unitatea. ○ Dacă şina de ghidaj sau lanţul fi erăstrăului sunt crăpate sau dacă produsul este zgâriat sau îndoit, nu utilizaţi unitatea. ○ Verifi caţi dacă şina de ghidaj şi lanţul fi erăstrăului sunt instalate în siguranţă. Ruperea sau deplasarea şinei de ghidaj sau a lanţului fi erăstrăului poate cauza accidente. 0000BookCS30SB.indb1600000BookCS30SB.indb160 2019/06/1410:09:302019/06/1410:09:30161 Română

7. Înainte de a începe lucrul, verifi caţi pentru a vă

asigura că, dacă butonul de blocare nu este apăsat, comutatorul nu se cuplează. Dacă unitatea nu funcţionează corespunzător, încetaţi imediat utilizarea şi solicitaţi reparaţii la Centrul de servicii autorizate HiKOKI.

8. Instalaţi corect lanţul fi erăstrăului, conform manualului

de instrucţiuni. Dacă este instalat incorect, lanţul fi erăstrăului se va desprinde de şina de ghidaj şi se pot produce leziuni.

9. Nu îndepărtaţi niciodată niciun dispozitiv de siguranţă

cu care este echipat fi erăstrăul cu lanţ (maneta de frână, butonul de blocare, opritorul de lanţ etc.). În plus, nu le modifi caţi sau imobilizaţi. Se pot produce leziuni.

10. Opriţi unitatea şi asigura

ţi-vă că lanţul fi erăstrăului nu se mai mişcă în cazurile următoare: ○ Când nu se utilizează sau când se fac reparaţii. ○ Când treceţi într-un nou loc de lucru. ○ Când se verifi că, reglează sau înlocuieşte lanţul fi erăstrăului, şina de ghidaj, capacul pentru lanţ sau orice altă piesă. ○ Când se face plinul de ulei de lanţ. ○ Când se îndepărtează praful etc. de pe corp. ○ Când din zona de lucru se îndepărtează obstacolele, resturile sau rumeguşul generat în timpul lucrului. ○ Când ridicaţi unitatea sau când vă îndepărtaţi de aceasta. ○ În alte situaţii în care simţiţi un pericol sau anticipaţi un risc. Dacă lanţul fi erăstrăului continuă să se mişte, poate surveni un accident.

11. În general, lucrul trebuie realizat individual. Când sunt

implicate mai multe persoane, asiguraţi-vă că între acestea există sufi cient spaţiu. În special, când doborâţi copaci sau când lucraţi pe o pantă, dacă anticipaţi căderea, rostogolirea sau alunecarea copacilor, asiguraţi-vă că nu sunt puşi în pericol alţi lucrători.

12. Staţi la o distanţă de peste 15 m faţă de alte persoane.

În plus, când lucraţi cu mai multe persoane, staţi la o distanţă de cel puţin 15 m faţă de acestea. ○ Există riscul impactului cu aşchiile şi risc de alte accidente. ○ Pregătiţi în prealabil o avertizare folosind un fl uier etc. şi stabiliţi metoda corespunzătoare de a lua leg ătura cu alţi lucrători.

13. Înainte de a doborî copaci, asiguraţi-vă cu privire la

următoarele: ○ Stabiliţi un loc de evacuare în siguranţă, înainte de doborâre. ○ Îndepărtaţi obstacolele (de exemplu, ramuri, tufe) în prealabil. ○ Pe baza unei evaluări cuprinzătoare a stării copacului care urmează a fi doborât (ex.: trunchi îndoit, tensiunea ramurilor) şi a situaţiei înconjurătoare (ex.: starea copacilor învecinaţi, prezenţa obstacolelor, terenul, vântul), decideţi în ce direcţie va cădea copacul şi apoi planifi caţi procedura de doborâre. Doborârea fără atenţie poate cauza producerea de leziuni.

14. Când doborâţi copaci, asiguraţi-vă cu privire la

următoarele: ○ În timpul lucrului, aveţi grijă la direcţia în care cad copacii. ○ Când lucraţi pe o pantă, pentru a v ă feri de rostogolirea copacului, lucraţi întotdeauna din amonte. ○ Când copacul începe să cadă, opriţi unitatea, anunţaţi-i pe cei din împrejurimi şi retrageţi-vă imediat într-un loc în siguranţă. ○ În timpul lucrului, dacă lanţul fi erăstrăului sau şina de ghidaj sunt prinse în copac, opriţi unitatea şi utilizaţi o pană.

15. În timpul utilizării, dacă performanţa unităţii se

deteriorează sau dacă observaţi vreun zgomot sau vreo vibraţie anormală, opriţi imediat unitatea, încetaţi utilizarea şi reveniţi la Centrul de servicii autorizate HiKOKI pentru verifi cări şi reparaţii. Dacă veţi continua utilizarea, se pot produce leziuni.

16. În cazul în care unitatea vă scapă accidental sau este

expus ă la impact, verifi caţi cu grijă dacă s-a deteriorat sau crăpat şi asiguraţi-vă că nu s-a deformat. Dacă unitatea este deteriorată, crăpată sau deformată, se pot produce leziuni.

17. Când transportaţi unitatea cu maşina, asiguraţi-o

pentru a preveni mişcarea ei. Există riscul producerii de accidente.

18. Nu porniţi unitatea când capacul lanţului este ataşat.

Se pot produce leziuni.

19. Asiguraţi-vă că în material nu se afl ă cuie şi alte

obiecte străine. Dacă lanţul fi erăstrăului intră în contact cu cuie etc., se pot produce leziuni.

20. Pentru a evita prinderea şinei de ghidaj în material la

tăierea pe o margine sau când greutatea materialului apasă în timpul tăierii, instalaţi o platformă de susţinere aproape de pozi ţia de tăiere. Dacă şina de ghidaj este prinsă, se pot produce leziuni.

21. Dacă unitatea urmează a fi transportată sau

depozitată după utilizare, fi e îndepărtaţi lanţul fi erăstrăului, fi e ataşaţi capacul lanţului. Dacă lanţul fi erăstrăului intră în contact cu corpul dvs., se pot produce leziuni.

22. Îngrijirea adecvată a unităţii.

○ Pentru a vă asigura că lucrul se poate realiza în siguranţă şi efi cient, îngrijiţi lanţul fi erăstrăului pentru ca acesta să vă ofere o performanţă optimă la tăiere. ○ Când înlocuiţi lanţul fi erăstrăului sau şina de ghidaj, când întreţineţi corpul sau faceţi plinul de ulei etc., respectaţi manualul de instrucţiuni.

23. Cereţi repararea unităţii la magazin.

○ Nu modifi caţi acest produs deoarece el deja respectă standardele de siguranţă aplicabile. ○ Consultaţi întotdeauna Centrul de servicii autorizate HiKOKI pentru toate reparaţiile. Încercând să reparaţi dvs. unitatea puteţi cauza un accident sau leziuni.

24. Când nu utilizaţi unitatea, asiguraţi-vă că este

depozitată corect. Scurgeţi uleiul de lanţ şi păstraţi unitatea într-un loc uscat, ferit de copii, sau într-un loc încuiat.

25. Dacă eticheta de avertizare nu mai este vizibilă,

se dezlipeşte sau este neclară în alt fel, lipiţi o nouă etichetă de avertizare. Pentru eticheta de avertizare, consultaţi Centrul de servicii autorizate HiKOKI.

26. Când lucraţi, dacă se aplică norme sau reglementări

locale, respectaţi-le.

27. Se recomandă utilizarea unui dispozitiv de curent

rezidual cu o intensitate a curentului de declanșare de 30 mA sau mai mică

28. Se cere să poziţionaţi cablul astfel încât în timpul

tăierii să nu se agaţe în ramuri sau în alte obstacole asemănătoare

29. Se recomandă ca utilizatorul începător, ca exerciţiu

minimal, să taie buștenii pe o capră sau pe un cadru 0000BookCS30SB.indb1610000BookCS30SB.indb161 2019/06/1410:09:302019/06/1410:09:30162 Română DESCRIEREA ELEMENTELOR NUMEROTATE (Fig. 2 - Fig. 38)

1/5 din diametrul pilei

Gaura întinzătorului de lanţ

Butucul întinzătorului de lanţ

Clemă pentru cablul ştecherului

Duză de ulei de lanţ

Lanţul fi erăstrăului

Orifi ciul pentru ulei

Vârful şinei de ghidaj

1900 W Viteza lanţului fără sarcină 14,5 m/s Tipul lanţului 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Pasul lanţului/Limitator 9,53 mm (3/8") / 1,27 mm (0,05") Pinion Număr de dinţi: 6 Pompa de ulei Automată Capacitatea rezervorului de ulei de lanţ 200 ml Protecţie la suprasarcină Electrică Frâna de lanţ Acţionată manual Greutate*

• Nu se furnizează în anumite zone de vânzări. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă.

(VÂNDUTE SEPARAT) ○ Ulei pentru fi erăstrăul cu lanţ ○ Pilă rotundă ○ Şablon de avans Pila rotundă şi şablonul de avans trebuie utilizate pentru ascuţirea lamelor lanţului. Referitor la utilizarea acestora, consultaţi secţiunea intitulată „Ascuţirea lamei lanţului”. ○ Capac de lanţ Aplicaţi capacul lanţului întotdeauna peste lanţ când transportaţi sau depozitaţi fi erăstrăul cu lanţ. Accesoriile opţionale sunt supuse modifi cărilor fără notifi care prealabilă. 0000BookCS30SB.indb1620000BookCS30SB.indb162 2019/06/1410:09:302019/06/1410:09:30163 Română APLICAŢII Tăierea generală a lemnului. INSTALAREA (ÎNLOCUIREA)

LANŢULUI FIERĂSTRĂULUI

AVERTISMENT ○ Pentru a preveni accidentele, opriţi întotdeauna unitatea și scoateţi ștecărul din priză. ○ Nu utilizaţi lanţul fi erăstrăului sau şina de ghidaj în alt fel decât conform indicaţiilor din „SPECIFICAŢII”. PRECAUŢIE Purtaţi mănuşi şi aveţi grijă să evitaţi producerea de leziuni cu lanţul fi erăstrăului. NOTĂ ○ Când îndepărtaţi lanţul fi erăstrăului, îndepărtaţi rumeguşul din duza de ulei, gaura pentru ulei şi canelura şinei de ghidaj. Dacă se acumulează rumeguş, acesta poate cauza defectarea unităţ ii. ○ Utilizaţi tipul corect de lanţ de fi erăstrău conform specifi caţiilor. Dacă instalaţi un tip greşit de şină de ghidaj, lanţul fi erăstrăului poate să se desprindă şi se pot produce leziuni.

1. Îndepărtarea capacului lateral (Fig. 4)

1 Rotiţi butonul o dată pentru a-l slăbi. 2 Rotiţi butonul de tensionare o jumătate de tură pentru a-l slăbi. 3 Rotiţi butonul şi îndepărtaţi capacul lateral.

2. Îndepărtarea lanţului fi erăstrăului şi a şinei de

ghidaj (Fig. 5) Îndepărtaţi lanţul fi er ăstrăului şi şina de ghidaj în direcţia indicată de săgeată.

3. Cuplarea noului lanţ al fi erăstrăului la pinion

(Fig. 6, 7) Cuplaţi lanţul fi erăstrăului la vârful şinei de ghidaj având grijă la direcţia lanţului, şi apoi cuplaţi lanţul în mod corespunzător la pinion.

4. Instalarea capacului lateral

1 Reglaţi butonul de tensionare de la capacul lateral astfel încât butucul întinzătorului de lanţ să fi e inserat în gaura întinzătorului de lanţ de la şina de ghidaj şi ataşaţi capacul lateral. (Fig. 8) 2 Rotiţi butonul o dată pentru a-l fi xa temporar. (Fig. 9)

5. Reglarea tensiunii lanţului fi eră

străului (Fig. 10) ○ În timp ce ridicaţi vârful tijei de ghidaj, rotiţi butonul de tensionare pentru a regla tensiunea lanţului fi erăstrăului. ○ Rotiţi butonul de tensionare spre dreapta pentru a creşte tensiunea lanţului fi erăstrăului şi spre stânga pentru a o reduce.

6. Verifi carea tensiunii lanţului fi erăstrăului (Fig. 11)

Reglaţi tensiunea lanţului fi erăstrăului astfel încât spaţiul dintre zala de antrenare a lanţului fi erăstrăului şi şina de ghidaj să fi e între 0,5 şi 1 mm când ridicaţi uşor lanţul fi erăstrăului aproape de centrul şinei de ghidaj.

7. Asigurarea butonului (Fig. 12)

1 Când reglarea este completă, ridicaţi ş ina de ghidaj şi strângeţi butonul la maximum. 2 Asiguraţi-vă că bolţul este strâns ferm. AVERTISMENT După reglarea tensiunii lanţului fi erăstrăului, asiguraţi- vă că butonul este strâns la maximum. Dacă este slăbit, se pot produce leziuni.

Înainte de utilizare, efectuaţi verifi carea şi pregătirea următoare. AVERTISMENT ○ Asiguraţi-vă de faptul că sursa de alimentare cu energie electrică ce urmează a fi folosită este conformă cu cerinţele indicate pe plăcuţa indicatoare a produsului. ○ Pentru a evita accidentele, executaţi întotdeauna pașii 1 până la 5, asigurându-vă că ștecărul este scos din priză. ○ Nu asiguraţi butonul de blocare în timp ce acesta este apăsat. În cazul în care comutatorul este cuplat accidental, unitatea poate porni pe neaşteptate şi se pot produce leziuni.

1. Asiguraţi-vă că aţi oprit comutatorul

○ Asiguraţi-vă că aţi poziţionat comutatorul în poziţia OFF (OPRIT). Dacă ştecherul este conectat la priză iar comutatorul este în poziţia ON (PORNIT), maşina va începe să funcţioneze imediat, putându-se produce vătămări grave. ○ Când comutatorul este cuplat în timp ce apăsaţi butonul de blocare, unitatea porneşte, iar când comutatorul este eliberat, unitatea se opreşte.

2. Verifi care prelungitorului

Când zona de lucru este departe de sursa de alimentare, folosiţi un cablu prelungitor cu o grosime sufi cientă şi o capacitate nominală corespunzătoare. Cablul prelungitor trebuie să fi e cât mai scurt posibil.

3. Verifi carea tensiunii lanţului fi erăstrăului

○ Dacă tensiunea lanţului fi erăstrăului nu este corectă, există un risc de defectare şi de deteriorare a lanţului fi erăstrăului sau a şinei de ghidaj. Consultând paşii de la 5 la 7, „Instalarea (înlocuirea) lanţului fi er ăstrăului”, asiguraţi-vă că este reglată o tensiune corespunzătoare. ○ Când lanţul fi erăstrăului este încă nou, el este deosebit de elastic. Aşadar, verifi caţi periodic tensiunea şi reglaţi după cum este necesar. ○ Verifi caţi, de asemenea, dacă butonul este strâns în siguranţă.

4. Verifi carea operării frânei de lanţ (Fig. 13)

AVERTISMENT ○ Deşi frâna de lanţ este un dispozitiv pentru oprirea de urgenţă, nu vă puteţi baza în totalitate pe acesta. Operaţi cu grijă pentru a evita riscul de recul. ○ Frâna de lanţ este concepută pentru a fi utilizată în situaţii de urgenţă şi la pornire. A nu se utiliza fără discernământ. ○ Pentru a evita mişcarea defectuoasă a frânei de lanţ din cauza acumulării de rumeguş etc., curăţaţi-o în mod regulat. ○ Frâna de lanţ este o componentă importantă pentru garantarea utilizării în siguranţă. Dacă vă faceţi griji în legătură cu funcţionarea frânei, cereţi reparaţii la Centrul de servicii autorizate HiKOKI. Frâna de lanţ este un dispozitiv pentru oprirea de urgenţă care opreşte lanţul fi erăstrăului când unitatea este supusă unui recul etc., pentru a reduce riscul. (Consultaţi „Cauzele reculului şi prevenirea acestuia de către operator.”) Când activaţi frâna de lanţ împingând maneta de frână în faţă, lanţul fi erăstrăului se opreşte din mişcare. Dacă trage ţi maneta de frână spre dvs., frâna este eliberată. 0000BookCS30SB.indb1630000BookCS30SB.indb163 2019/06/1410:09:302019/06/1410:09:30164 Română Operarea comutatorului Când comutatorul este cuplat în timp ce apăsaţi butonul de blocare, lanţul fi erăstrăului se roteşte. (Fig. 17) Dacă butonul de blocare nu este apăsat, comutatorul nu poate fi cuplat. După ce comutatorul este cuplat, lanţul fi erăstrăului continuă să se rotească atâta timp cât este apăsat. Când comutatorul este eliberat, se aplică o frână pentru a opri rotaţia lanţului fi erăstrăului. AVERTISMENT Nu asiguraţi butonul de blocare în timp ce este apăsat. În cazul în care comutatorul este cuplat accidental, unitatea poate porni pe neaşteptate şi se pot produce leziuni. Folosire conector clemă Cablul care iese din ştecher nu poate fi tras datorită clemei. (Fig. 18)

AVERTISMENT ○ Înainte de operare, asiguraţi-vă că frâna de lanţ funcţionează. ○ În timpul utilizării, apucaţi mânerul ferm cu ambele mâini. ○ Când tăiaţi lemnul începând din partea de jos, asiguraţi-vă că lanţul fi erăstrăului nu se loveşte de lemn. Dacă unitatea este împinsă spre înapoi, se pot produce leziuni. ○ În timpul pauzelor de lucru sau după lucru, opriţi întotdeauna unitatea şi scoateţi ştecărul din priză. Monitorizaţi întotdeauna locul de muncă şi zona înconjurătoare, asiguraţi-vă că nu există obiecte care ar putea cauza leziuni, accidente sau defecţiuni şi, dacă este cazul, îndepărtaţi-le în prealabil. În special, când pentru a lucra stabiliţ i un reazem pentru picioare, asiguraţi-vă că acesta este stabil şi că nu există niciun obiect de care v-aţi putea împiedica. Când doborâţi copaci, acordaţi întotdeauna o mare atenţie direcţiei în care copacul va cădea sau se va rostogoli şi stabiliţi în prealabil o zonă de evacuare în siguranţă şi calea pe care o veţi urma. 1 Asiguraţi-vă că unitatea este oprită Dacă ștecărul este conectat la o priză în timp ce comutatorul este apăsat involuntar, unitatea poate porni brusc, ceea ce ar putea provoca un accident. 2 Cuplarea comutatorului Asiguraţi-vă că lanţul fi erăstrăului nu se afl ă în contact cu lemnul, cuplaţi comutatorul şi începeţi tăierea când viteza lanţului fi eră străului a crescut. PRECAUŢIE ○ La pornirea unităţii, asiguraţi-vă că lanţul fi erăstrăului nu se afl ă în contact cu materialul sau cu altceva. ○ În timpul utilizării, aveţi grijă să vă asiguraţi că lanţul fi erăstrăului nu se afl ă în contact cu un alt material sau obiect. În special, când aţi terminat de tăiat, aveţi grijă să vă asiguraţi că nu atinge solul. NOTĂ Reumpleţi rezervorul de ulei din timp pentru a evita ca unitatea să rămână fără ulei.

1. Proceduri generale de tăiere

(1) Porniţi scula în timp ce ţineţi fi erăstrăul uşor depărtat de lemnul care trebuie tăiat. Începeţi să tăiaţi numai după ce unitatea a ajuns la viteza maximă. (2) Când tăiaţi o bucată subţire de lemn, apăsaţi secţiunea de la baza şinei de ghidaj pe lemn şi tăiaţi în jos, aşa cum se arată în Fig. 19. Când confi rmaţi funcţionarea frânei de lanţ, opriţi întotdeauna unitatea, scoateţi ştecherul din priză, acţionaţi maneta de frână şi trageţi lanţul fi erăstrăului cu mâna. Dacă lanţul fi er ăstrăului nu se mişcă, aceasta înseamnă că frâna de lanţ este activată. NOTĂ Purtaţi întotdeauna mănuşi groase pentru această sarcină. Deoarece lama lanţului fi erăstrăului este foarte ascuţită, riscaţi să vă răniţi la degete dacă trageţi tare de ea.

5. Verifi carea uleiului de lanţ

○ Această unitate este furnizată fără ulei de lanţ la interior. Înainte de utilizare, asiguraţi-vă că rezervorul de ulei este umplut cu uleiul de lanţ furnizat. (Fig. 14) ○ În timpul lucrului, verifi caţi periodic vizorul de ulei şi reumpleţi după cum este necesar. ○ Dacă uleiul de lanţ furnizat se termină, utilizaţi ulei de lanţ HiKOKI vândut separat sau un ulei de lanţ echivalent de pe piaţă. ○ Uleiul de lanţ lubrifi ază automat. Viteza de eliberare a uleiului pentru lubrifi erea automată este stabilită din fabrică la maximum. Pentru a reduce viteza de eliberare a uleiului, rotiţi în sensul acelor de ceas butonul de reglare a pompei de ulei de pe spatele corpului sculei. (Fig. 15) NOTĂ ○ Capacitatea rezervorului de ulei este de aprox. 200 ml. Chiar dacă este umplut prea mult, excesul de ulei se va scurge prin orifi ciul de preaplin. ○ Vă recomandăm să vă aprovizionaţi cu ulei de lanţ. Dacă veţi continua să lucraţi fără ulei de lanţ, lanţul fi erăstrăului se poate arde sau motorul se poate defecta. ○ Aveţi grijă să evitaţi pă trunderea prafului sau a altor impurităţi în rezervorul de ulei. Dacă în rezervorul de ulei intră praf şi alte impurităţi, unitatea se poate defecta. ○ Uleiul de lanţ rămas în rezervor se poate scurge datorită structurii acestei unităţi. Deşi acest lucru nu indică o defecţiune, locul de depozitare se poate murdări, aşadar atenţie la acest aspect! La depozitare, evacuaţi uleiul din rezervor şi sub corpul principal puneţi un obiect care poate să absoarbă orice scurgeri.

6. Conectarea ștecărului la priză

7. Verifi carea cuplării frânei

○ Când comutatorul este cuplat în timp ce apăsaţi butonul de blocare, unitatea porneşte, iar când comutatorul este eliberat, unitatea se opreşte. ○ În plus, în același timp cu decuplarea comutatorului, unitatea acţionează o frână pentru a opri rotirea lanţului de fi erăstrău. ○ Înainte de utilizare, verifi caţi pentru a v ă asigura că frâna este cuplată. PRECAUŢIE Atenţie la forţa de respingere când frâna este cuplată. Dacă unitatea vă scapă, se pot produce leziuni.

8. Verifi carea eliberării uleiului de lanţ (Fig. 15, 16)

○ Când porniţi unitatea, uleiul de lanţ lubrifi ază automat şina de ghidaj şi lanţul fi erăstrăului. ○ Dacă la 2-3 minute de la pornirea unităţii uleiul nu pare a ieşi, verifi caţi dacă în jurul duzei de ulei s-a acumulat rumeguş. (Consultaţi „Curăţarea duzei de la uleiul de lanţ.”) (Consultaţi „Verifi carea uleiului de lanţ.”)

9. Se recomandă utilizarea unui disjunctor pentru

scurgeri de curent la pământ sau a unui dispozitiv de curent rezidual. 0000BookCS30SB.indb1640000BookCS30SB.indb164 2019/06/1410:09:302019/06/1410:09:30165 Română (3) Când tăiaţi o bucată groasă de lemn, apăsaţi gheara din partea frontală a unităţii înspre lemn şi tăiaţi-l cu o mişcare de pârghie, în acelaşi timp folosind gheara ca punct de sprijin, aşa cum se arată în Fig. 20. (4) Când tăiaţi lemn orizontal, rotiţi corpul unităţii la dreapta, astfel încât şina de ghidaj să fi e dedesubt, şi ţineţi partea superioară a mânerului din faţă cu mâna stângă. Ţineţi şina de ghidaj orizontal şi plasaţi gheara din partea frontală a corpului unităţii pe lemn. Utilizând gheara ca punct de sprijin, faceţi o tăietură în lemn rotind mânerul din spate la dreapta. (Fig. 21) (5) Când faceţi tăieturi în lemn începând din partea de jos, atingeţi uşor lemnul cu partea superioară a şinei de ghidaj. (Fig. 22) (6) Pe lângă studierea cu atenţie a instrucţiunilor de utilizare, asiguraţi o instruire practică privind operarea fi erăstrăului cu lanţ înainte de utilizare sau cel puţin exersaţi lucrul cu fi erăstrăul cu lanţ tăind bucăţi de lemn rotund pe o capră. (7) Când tăiaţi buşteni sau lemne fără suport, susţineţi-le în mod corespunzător imobilizându-le în timpul tăierii cu ajutorul unei capre sau prin altă metodă adecvată. PRECAUŢIE ○ Când tăiaţi lemnul începând din partea de jos, există riscul ca unitatea să fi e împinsă înapoi spre utilizator dacă lanţul loveşte puternic lemnul. ○ Nu retezaţ i lemnul când începeţi din partea de jos, deoarece există pericolul să nu mai puteţi controla şina de ghidaj la terminarea tăierii. ○ Aveţi întotdeauna grijă ca fi erăstrăul cu lanţ afl at în funcţiune să nu atingă solul sau garduri din sârmă.

2. Tăierea ramurilor

(1) Tăierea ramurilor unui copac afl at în picioare: ramură groasă trebuie tăiată mai întâi dintr-un punct îndepărtat de trunchiul copacului. Mai întâi tăiaţi aproximativ o treime din grosimea ramurii începând de dedesubt, şi apoi tăiaţi ramura din partea de deasupra. În cele din urmă tăiaţi porţiunea rămasă a ramurii, la nivel cu trunchiul copacului. (Fig. 23) PRECAUŢIE ○ Feriţi-vă întotdeauna de ramurile care cad. ○ Atenţie întotdeauna la rico şeul fi erăstrăului cu lanţ. (2) Tăierea ramurilor din copacii doborâţi: Mai întâi tăiaţi ramurile care nu ating solul, apoi tăiaţi- le pe cele care îl ating. La tăierea ramurilor groase care ating solul, mai întâi tăiaţi aproximativ jumătate din grosime începând din partea de sus, apoi tăiaţi ramura de dedesubt. (Fig. 24) PRECAUŢIE ○ La tăierea ramurilor care ating solul, aveţi grijă ca şina de ghidaj să nu se blocheze din cauza apăsării. ○ În timpul etapei fi nale a tăierii, atenţie la rostogolirea bruscă a buşteanului.

3. Tăierea buştenilor

La tăierea unui buştean poziţionat aşa cum se arată în Fig. 25, mai întâi tăiaţi aproximativ o treime din grosime începând de dedesubt, apoi retezaţi din partea de sus. Când t ăiaţi un buştean cu scorbură, aşa cum se arată în Fig. 26, mai întâi tăiaţi aproximativ două treimi din grosime începând de deasupra, apoi retezaţi din partea de jos. PRECAUŢIE ○ Asiguraţi-vă că şina de ghidaj nu se blochează în buştean din cauza apăsării. ○ Când lucraţi pe sol înclinat, asiguraţi-vă că staţi în amonte faţă de buştean. Dacă staţi în aval, buşteanul tăiat se poate rostogoli spre dvs.

4. Doborârea copacilor

(1) Tăierea tapei ( aşa cum se arată în Fig. 27): Tăiaţi tapa pe partea afl ată în direcţia în care doriţi să cadă copacul. Adâncimea tapei trebuie să fi e de 1/3 din diametrul copacului. Nu doborâţi niciodată copaci fără o tapă corespunzătoare. (2) Tăierea de doborâre ( aşa cum se arată în Fig. 27): Faceţi o tăietură de doborâre la aprox. 5 cm deasupra tapei şi paralelă cu aceasta. Dacă lanţul se blochează în timpul tăierii, opriţi fi erăstrăul şi utilizaţi pene pentru a-l elibera. Nu retezaţi copacul. PRECAUŢIE ○ Copacii trebuie să fi e doborâţi astfel încât nicio persoană să nu fi e pusă în pericol, să nu se lovească nicio reţea de utilităţi şi să nu se cauzeze nicio pagubă materială. ○ Asiguraţi-vă că staţi în amonte, deoarece copacul se poate rostogoli sau poate aluneca în aval după ce este doborât. Măsură de precauţie la tăiere Apucarea/Forţa de împingere a fi erăstrăului cu lanţ Apucaţi întotdeauna ferm fi erăstrăul cu lanţ. În plus, nu forţaţi fi erăstrăul cu lanţ mai mult decât este necesar. Când tăiaţi, forţa suplimentară exersată asupra fi erăstrăului cu lanţ nu va accelera viteza de tăiere. Acest lucru va suprasolicita motorul, va afecta performanţa şi va deteriora sau cauza defectarea motorului şi a şinei de ghidaj. Utilizaţi unitatea în intervalul în care lanţul fi erăstrăului are o viteză rezonabilă. În special, când lanţul fi erăstră ului se opreşte (se blochează) din cauza forţei excesive, el poate cauza leziuni sau defectarea unităţii. Prinzător de lanţ ○ Prinzătorul de lanţ este localizat pe capul de forţă, imediat dedesubtul lanţului, pentru a împiedica eventualitatea lovirii utilizatorului pînzei cu un lanţ rupt. ○ Când lanţul fi erăstrăului este rupt, înlocuiţi-l cu altul nou consultând „Instalarea (înlocuirea) lanţului fi erăstrăului”.

ASCUŢIREA LAMEI LANŢULUI

AVERTISMENT Pentru a preveni accidentele, puneţi întotdeauna comutatorul pe poziţia oprit și scoateţi ștecărul din priză. În plus, când utilizaţi lanţuri de fi erăstrău, purtaţi întotdeauna mănuşi groase. NOTĂ Ascuţiţi lanţul fi erăstrăului şi reglaţi limitatorul de avans în poziţia centrală pe şina de ghidaj, cu lanţul fi erăstrăului ataşat la corpul principal. Când tăişul lanţurilor de fi erăstrău se deteriorează, motorul şi fi ecare componentă a corpului sunt împovărate şi efi cienţ a scade. Pentru o performanţă optimă a unităţii, întreţinerea frecventă este necesară pentru a menţine lanţul de fi erăstrău ascuţit.

Pila rotundă accesorie trebuie ţinută contra lamei lanţului astfel încât o cincime din diametrul său să treacă peste vârful lamei, aşa cum se arată în Fig. 28. Ascuţiţi lamele ţinând pila rotundă într-un unghi de 30° faţă de şina de ghidaj, aşa cum se arată în Fig. 29, asigurându-vă că pila rotundă este ţinută dreaptă, aşa cum se arată în Fig. 30. Asiguraţi-vă că toate lamele fi erăstrăului sunt pilite în acelaşi unghi, altfel efi cienţa de tăiere a sculei va fi afectată. Unghiurile corespunzătoare pentru ascuţirea lamelor sunt indicate în Fig. 31. 0000BookCS30SB.indb1650000BookCS30SB.indb165 2019/06/1410:09:302019/06/1410:09:30166 Română

2. Reglarea limitatorului de avans

AVERTISMENT ○ Nu şlefuiţi partea superioară a zalei de legătură cu recul redus şi a zalei de antrenare de siguranţă şi nu deformaţi piesele menţionate. ○ Reglarea limitatoarelor de avans trebuie să respecte dimensiunile şi formele prestabilite, altfel poate creşte riscul de recul, cauzând leziuni. Za de legătură cu recul redus Za de antrenare de siguranţă Toate limitatoarele de avans vor trebui aliniate în acelaşi mod, deoarece sunt utilizate pentru a regla avansul în poziţia în care dinţii de tăiere pătrund în lemn. Când ascuţiţi lanţul fi erăstrăului, asiguraţi-vă că verifi caţi limitatorul de avans la fi ecare două sau trei ascuţiri. Aşezaţi un şablon de avans pe lanţul fi erăstrăului, lăsaţi limitatorul vizibil în canelură şi utilizaţi o pilă plată pentru a tăia oblic porţiunea care iese din şablonul de avans. (Fig. 33) (Şablonul de avans şi pila plată se vând separat.) După pilirea limitatorului de avans, rotunjiţi partea frontală a acestuia, aşa cum a fost ini ţial. (Fig. 34) După ce ascuţiţi lanţul fi erăstrăului, puneţi-l în ulei de lanţ pentru a îndepărta piliturile prin spălare. Dacă piliturile nu sunt îndepărtate prin spălare, lanţul fi erăstrăului şi şina de ghidaj se vor uza rapid în timpul utilizării.

ÎNTREŢINERE ŞI VERIFICARE

După operare, când unitatea urmează a fi stocată, efectuaţi verifi carea şi întreţinerea fi ecărei părţi. AVERTISMENT În timpul operaţiilor de întreţinere și inspecţie, opriţi întotdeauna unitatea și scoateţi ștecărul din priză.

1. Verifi carea lanţurilor de fi erăstrău

○ Verifi caţi ocazional lanţul fi erăstrăului. În cazul oricărei anormalităţi, înlocuiţi-l cu unul nou, consultând „Instalarea (înlocuirea) lanţului fi erăstrăului”. ○ Verifi caţi tensiunea lanţului şi dacă este strâns corect. ○ Încetaţi utilizarea unităţii când lanţul fi erăstrăului se toceşte şi ascuţiţi-l consultând „Ascuţirea lamei lanţului”. ○ După utilizare, lubrifi aţi cu grijă lanţul fi erăstrăului şi şinele de ghidaj folosind ulei anticoroziv. PRECAUŢIE Purtaţi mănuşi pentru a evita rănirea în timpul utilizării unui lanţ de fi erăstrău.

2. Curăţarea capacului lateral (Fig. 35)

Curăţaţi şi îndepărtaţi orice rumeguş rămas în componente. NOTĂ Când curăţaţi capacul lateral, camera benzii de frânare, duza de la uleiul de lanţ şi şina de ghidaj, consultaţi „Instalarea (înlocuirea) lanţului fi erăstrăului” şi îndepărtaţi lanţul fi erăstrăului.

3. Curăţarea duzei de la uleiul de lanţ (Fig. 36)

Înainte de a curăţa duza de la uleiul de lanţ, îndepărtaţi capacul lateral şi şina de ghidaj.

4. Curăţarea şinei de ghidaj (Fig. 7, 37)

Când canelura şinei de ghidaj sau duza de ulei se înfundă cu rumeguş şi impurităţi similare, este posibil ca uleiul să nu mai curgă, ceea ce poate duce la defectarea unităţii. Îndepărtaţi şina de ghidaj şi curăţaţi orice rumeguş cu care s-a înfundat canelura după utilizare, precum şi când înlocuiţi lanţul fi erăstrăului. (Consultaţi „Instalarea (înlocuirea) lanţului fi erăstrăului.”)

5. Verifi caţi prinzătorul de lanţ (Fig. 38)

Prinzătorul de lanţ este destinat să împiedice, pe cât posibil, ca lanţul ferăstrăului să lovească operatorul în cazul în care lanţul se slăbeşte sau se rupe. Prinz ătorul de lanţ şi capacul lateral sunt reunite într-o structură unică. Verifi caţi prinzătorul de lanţ pentru a vă asigura că nu este deteriorat.

6. Verifi carea şuruburilor de montare

Verifi caţi la intervale regulate toate şuruburile de montare şi asiguraţi-vă că acestea sunt corect strânse. Dacă există şuruburi slăbite, strângeţi-le. Dacă există şuruburi slăbite, strângeţi-le imediat. În caz contrar pot apărea pericole grave.

7. Întreţinerea motorului

Bobinajul motorului este inima motorului. Fiţi foarte atenţi să nu deterioraţi bobinajul şi să nu îl expuneţi la ulei sau la apă.

8. Înlocuirea periilor de carbon

Pentru siguranţa continuă şi protecţia împotriva electrocutării, inspectarea periilor de cărbune şi înlocuirea acestora, pentru această sculă, trebuie făcută DOAR de către o UNITATE SERVICE AUTORIZATĂ DE HiKOKI.

9. Curăţarea exterioară

Când fi erăstrăul cu lanţ s-a murdărit, ştergeţi-l cu o cârpă moale şi uscată sau cu o cârpă umezită cu apă şi săpun. Nu folosiţi solvenţi pe bază de clor şi nici benzină sau diluanţi, deoarece aceştia topesc masele plastice.

Când stocaţi unitatea, efectuaţi curăţarea şi întreţinerea fi ecărei părţi şi montaţi capacul lanţului la

ina de ghidaj. Depozitaţi fi erăstrăul cu lanţ într-un loc cu temperatura mai mică de 40˚C şi nu îl lăsaţi la îndemâna copiilor. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. SELECTAREA ACCESORIILOR Accesoriile mașinii sunt enumerate la pagina 235. GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. 0000BookCS30SB.indb1660000BookCS30SB.indb166 2019/06/1410:09:302019/06/1410:09:30167 Română Informaţii privind nivelul de zgomot transmis prin aer şi nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN 60745 şi este declarată conformă cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 108 dB (A) Nivelul tipic al presiunii sonore ponderate A: 95 dB (A) Precizie K: 2 dB (A) Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745. ah = 4,0 m/s

Declarăm pe propria răspundere că Ferăstrăul cu lanţ, identifi cat după tipul și codul de identifi care specifi c *1), este în conformitate cu toate cerinţele relevante ale directivelor *2) și ale standardelor *3). Fișier tehnic la *4) – Vezi mai jos. Managerul standardelor europene de la biroul reprezentanţei din Europa este autorizat să întocmească dosarul tehnic. 2000/14/CE Nivel de putere sunet măsurat: 108 dB Nivel de putere sunet garantat: 110 dB Organism notifi cat (2006/42/CE): 0598 SGS Fimko Ltd. Särkiniementie 3 P.O.Box 30 FI-00211 Helsinki, Finlanda a realizat o examinare de tip CE şi a emis certifi catul de examinare CE de tip nr. MD 119 conform Anexei IX. Declaraţia se referă la produsul pe care este aplicat semnul CE.
