KÄYTTÖOHJE CS 30SB HiKOKI

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Det kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjons emisjons fra elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Treff sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasfonene i dette heftet endres uten forvarsel. 0000BookCS30SB.indb1000000BookCS30SB.indb100 2019/06/1410:09:272019/06/1410:09:27101 Suomi (Alkuperäisten ohjeiden käännös) SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. CS30SB / CS35SB / CS40SB: Ketjusaha Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Älä käytä sähkötyökalua sateessa tai märässä ympäristössä tai jätä sitä ulos sateella. Koskee vain EU-maita Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen. Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä. Käytä aina silmänsuojaimia käyttäessäsi tätä laitetta. Käytä aina kuulonsuojaimia käyttäessäsi tätä laitetta. Vedä virtalähteen pistoke ulos, jos johto on vaurioitunut. Öljypumpun säätö Taattu äänenpaineen tehollisarvo Ketjuöljyn täyttö OSIEN SELITYKSET (Kuva 1) A: Lukitus pois päältä-painike: Painike estää käyttämästä liipaisinta vahingossa. B: Öljysäiliön kansi: Kansi, jota käytetään öljysäiliön sulkemiseen. C: Teräketju: Leikkaava ketju. D: Terälaippa: Tukee ja ohjaa teräketjua. E: Hammastus: Käytetään tukena sahattaessa puuta tai tukkia. F: Öljyn näyttölasi: Ikkuna ketjuöljyn määrän tarkastamista varten. G: Ketjujarru: Pysäyttää tai lukitsee teräketjun. H: Etukahva: Päärungon etupuolella oleva tukikahva. I: Takakahva: Päärungon yläosassa oleva tukikahva. J: Kytkin: Sormella aktivoituva laite. K: Sivusuojus: Suojus, joka suojaa terälaipan teräketjua, kytkintä ja vetoratasta, kun teräketju on käytössä. L: Kireyden valitsin: Laite teräketjun kireyden säätämistä varten. M: Nuppi: Nuppi kireyden valitsimen ja sivusuojuksen kiinnittämistä varten. N: Ketjukotelo: Kotelo, joka suojaa terälaipan ja -ketjun, kun laitetta ei käytetä. O: Pistokkeen kiinnitin: Työkalu, joka estää virtapistoketta liukumasta jatkojohdon pistorasiasta.

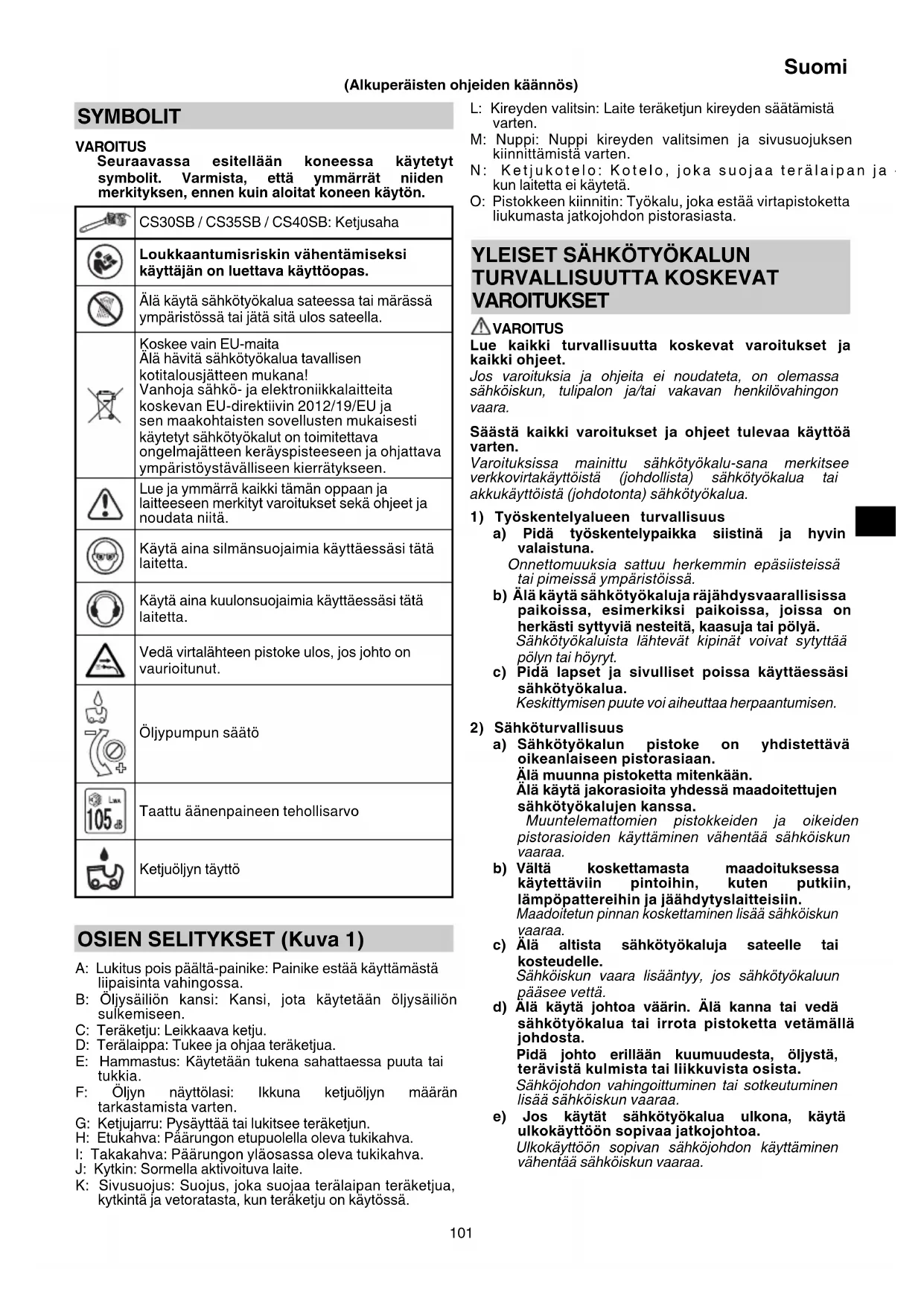

YLEISET SÄHKÖTYÖKALUN

TURVALLISUUTTA KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu sähkötyökalu-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelypaikka siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiisteissä tai pimeissä ympäristöissä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, esimerkiksi paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset poissa käyttäessäsi sähkötyökalua. Keskittymisen puute voi aiheuttaa herpaantumisen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä jakorasioita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeiden pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Maadoitetun pinnan koskettaminen lisää sähköiskun vaaraa. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. 0000BookCS30SB.indb1010000BookCS30SB.indb101 2019/06/1410:09:272019/06/1410:09:27102 Suomi f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien käyttö tarvittaessa vähentää henkilövahinkojen vaaraa. c) Estä koneen käynnistyminen vahingossa. Varmista, että virtakytkin on pois päältä - asennossa ennen yhdistämistä virtalähteeseen ja/tai paristoyksikköön sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua voi hallita oikein odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä irtonaisia vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden

hoitaminen a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia. Ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai paristoyksikkö sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen asettamista säilytykseen. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun vahingossa tapahtuvan käynnistymisen vaaraa. d) Säilytä sähkötyökalut lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu vahingoittuu, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ottaen samalla huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

a) Anna osaavan huoltoteknikon korjata sähkötyökalu käyttäen alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. KETJUSAHAN TURVALLISUUSVAROITUKSET

1. Pidä kaikki ruumiinosat loitolla ketjusahasta, kun

sahaa käytetään. Ennen kuin käynnistät ketjusahan, varmista, että teräketju ei kosketa mihinkään. Hetkellinen huomion puute ketjusahaa käytettäessä saattaa aiheuttaa vaatetuksen tai kehon kietoutumisen tai tarttumisen ketjusahaan.

2. Pidä aina oikealla kädellä ketjusahan takakahvasta ja

vasemmalla kädellä etukahvasta. Ketjusahasta päinvastaisesti kiinni pitäminen lisää tapaturmariskiä, ja sitä ei tulisi koskaan tehdä.

3. Pidä kiinni työkalusta vain sen eristetyistä

tartuntapinnoista, koska teräketju voi joutua kosketuksiin piilotettujen johtojen tai sen oman johdon kanssa. Teräketjun kosketus “elävän” johdon kanssa voi tehdä sähkötyökalun metallisista osista “eläviä” ja altistaa käyttäjän sähköiskulle.

4. Käytä suojalaseja ja kuulonsuojaimia.

Lisäsuojavarusteita suositellaan päälle, käsille ja jaloille. Riittävä suojavaatetus vähentää lentävien roskien aiheuttamia tapaturmia tai joutumista vahingossa kosketuksiin teräketjun kanssa.

5. Älä käytä ketjusahaa, kun olet kiivennyt puuhun.

Ketjusahan käyttö, kun olet ylhäällä puussa, saattaa johtaa tapaturmiin.

6. Seiso aina tukevasti ja käytä moottoisahaa vain,

kun seisot kiinteällä, tukevalla ja tasaisella pinnalla. Liukkaat tai epävakaat pinnat kuten tikapuut saattavat aiheuttaa tasapainon tai ketjusahan hallinnan menetyksen.

7. Kun leikkaat jännittynyttä oksaa, varo sen

ponnahtamista takaisin. Kun puukuiduissa oleva jännitys vapautuu, taivutettu oksa voi iskeytyä käyttäjään ja/tai heittää ketjusahan pois hallinnasta.

8. Harjoita äärimmäistä huolellisuutta, kun leikkaat

tiheikköjä tai taimia. Ohut materiaali saattaa tarttua teräketjuun ja kiskoa sitä käyttäjää kohti tai vetää hänet pois tasapainosta. 0000BookCS30SB.indb1020000BookCS30SB.indb102 2019/06/1410:09:272019/06/1410:09:27103 Suomi

9. Kanna ketjusahaa etukahvasta sen ollessa sammutettu

ja loitolla muista kehonosista. Kun ketjusahaa kuljetetaan tai varastoidaan, pane aina terälaipan suojus paikalleen. Ketjusahan oikea käsittely vähentää liikkuvan teräketjun kanssa vahingossa tapahtuvan kosketuksen todennäköisyyttä.

10. Seuraa voitelua, ketjun kiristämistä ja varusteiden

vaihtamista koskevia ohjeita. Väärin kiristetty tai voideltu ketju saattaa joko rikkoutua tai lisätä takapotkun mahdollisuutta.

11. Pidä kätesi kuivina ja puhtaina äläkä päästä niihin öljyä

tai rasvaa. Rasvaiset, öljyiset kahvat ovat liukkaita ja aiheuttavat hallinnan menetyksen.

12. Leikkaa vain puuta. Älä käytä ketjusahaa muihin kuin

sille suunniteltuihin tarkoituksiin. Esimerkiksi: älä käytä ketjusahaa muovin, muurattujen pintojen tai muusta kuin puusta tehtyjen rakennusmateriaalien leikkaamiseen. Ketjusahan käyttö muuhun kuin sille suunniteltuun toimintoon voi johtaa vaaratilanteeseen. Takapotkun syyt ja sen esto: (Kuva 2) Takapotku on mahdollinen, kun terälaipan kärki tai pää osuu esteeseen, tai kun puu puristaa teräketjun kiinni leikkauskohtaan. Joissakin tapauksissa kärkikosketus saattaa saada aikaan odottamattoman vastakkaisliikkeen potkaisten terälaipan ylös ja taaksepäin kohti käyttäjää. Teräketjun juuttuminen terälaipan yläosaan saattaa saada terälaipan liikkumaan nopeasti taaksepäin kohti käyttäjää. Tällöin saatat menettää sahan hallinnan, mistä saattaa seurata vakavia vammoja. Älä luota ainoastaan sahan sisään rakennettuihin turvalaitteisiin. Ketjusahan käyttäjänä sinun tulisi noudattaa seuraavia vaiheita, jotta leikkaustöissä ei tapahtuisi onnettomuuksia tai tapaturmia. Takapotku on tulosta työkalun virhekäytöstä ja/ tai vääristä käyttötoimenpiteistä tai -olosuhteista, ja se voidaan välttää noudattamalla alla annettuja asiaankuuluvia varotoimenpiteitä. ○ Pidä luja ote ketjusahasta molemmin käsin siten, että kierrät peukalot ja sormet ketjusahan kahvojen ympäri, ja sijoita kehosi ja käsivartesi niin, että ne voivat vastustaa takapotkun voimaa. Käyttäjä voi hallita takapotkun voimaa, jos oikeita varotoimia noudatetaan. Älä anna ketjusahan karata käsistä. ○ Älä kurkottele ja leikkaa olkapään yläpuolelta. Tämä auttaa estämään vahingossa tapahtuvan kärkikosketuksen ja mahdollistaa ketjusahan paremman hallinnan odottamattomissa tilanteissa. ○ Käytä vain valmistajan määräämiä vaihtolaippoja ja -ketjuja. Väärät vaihtolaipat ja -ketjut saattavat aiheuttaa ketjun rikkoutumisen ja/tai takapotkun. ○ Noudata valmistajan antamia teräketjun teroitus- ja huolto-ohjeita. Syvyydensäätöhampaan korkeuden madaltaminen saattaa johtaa lisääntyneeseen takapotkuun. Ketjujarrun toiminta: Jos ketjusaha iskeytyy kiinteään esineeseen suurella nopeudella, se reagoi voimakkaasti ja potkaisee taaksepäin. Sitä on vaikea hallita, ja se saattaa olla vaarallinen erityisesti kevyillä työkaluilla, joita käytetään erilaisissa asennoissa. Ketjujarru pysäyttää välittömästi ketjun pyörimisen, jos on tapahtunut odottamaton takapotku. Ketjujarru voidaan aktivoida painamalla kättä kädensijaa vasten tai automaattisesti itse takapotkun seurauksena. Ketjujarru voidaan asettaa uudelleen vasta sen jälkeen, kun moottori on täysin pysähtynyt. Aseta kahva uudelleen taka-asentoon (Kuva 3). Tarkasta ketjujarrun toiminta joka päivä. LISÄTURVALLISUUSVAROITUKSET

1. Käytä virtalähteen nimilaattaan merkittyä

sähköjännitettä. Tämän jännitteen ylittävän jännitteen käyttö saattaa johtaa tapaturmaan.

2. Työskentele ilman painetta. Lisäksi pidä aina vartalosi

3. Ennen työskentelyn aloittamista käy läpi kaikki

työskentelyyn kuuluvat vaiheet ja keinot välttää onnettomuuksia. Muussa tapauksessa saattaa seurata tapaturmia.

4. Älä käytä huonolla säällä, kuten voimakkaassa

tuulessa, sateessa, lumisateessa, sumussa tai alueilla, joihin saattaa pudota kivenlohkareita tai joilla saattaa esiintyä lumivyöryjä. Huonolla säällä harkintakyky heikkenee, ja tärinä saattaa aiheuttaa onnettomuuksia.

5. Kun näkyvyys on huono kuten huonolla säällä tai yöllä,

älä käytä laitetta. Lisäksi älä käytä sitä sateessa tai paikoissa, jotka altistuvat sateelle. Epävakaa jalansija tai tasapainon menetys saattavat johtaa onnettomuuteen.

6. Tarkasta terälaippa ja teräketju ennen laitteen

käynnistämistä. ○ Jos terälaipassa tai teräketjussa on halkeamia, tai tuote on naarmuuntunut tai taipunut, älä käytä laitetta. ○ Tarkasta, ovatko terälaippa ja teräketju asennettu tiukasti. Jos terälaippa tai teräketju on rikki tai pois paikaltaan, se saattaa johtaa onnettomuuteen.

7. Ennen työskentelyn aloittamista varmista, että kytkin ei

ole päällä, ellei lukitus pois päältä-painiketta paineta. Jos laite ei toimi oikein, lopeta sen käyttö välittömästi ja pyydä korjausta HiKOKIn valtuutetusta huoltokeskuksesta.

8. Asenna teräketju oikein käyttöoppaan ohjeiden

mukaisesti. Jos se asennetaan väärin, teräketju irtoaa terälaipasta, mikä voi aiheuttaa tapaturmia.

9. Älä irrota mitään ketjusahan turvalaitteista (jarruvipu,

lukitus pois päältä-painike, ketjusieppo jne.). Lisäksi älä muunna tai sido niitä. Siitä saattaa seurata tapaturma.

10. Seuraavissa tapauksissa käännä laite pois päältä ja

varmista, että teräketju ei liiku enää: ○ Kun sitä ei käytetä tai sitä korjataan. ○ Kun sitä siirretään uuteen työskentelypaikkaan. ○ Kun sitä tarkastetaan, säädetään tai kun teräketjua, terälaippaa, ketjukoteloa tai muuta osaa vaihdetaan. ○ Kun täytetään ketjuöljyä. ○ Kun rungosta puhdistetaan pölyä jne. ○ Kun poistat työskentelyalueelta esteitä, roskia tai sahanpurua, jota on muodostunut työskentelyn aikana. ○ Kun siirrät laitteen pois tai kun menet pois sen lähettyviltä. ○ Ja muissa tapauksissa, joissa aistit vaaratilanteen tai oletat, että sellainen voisi syntyä. Jos teräketju liikkuu yhä, saattaa seurata onnettomuus.

11. Vain yhden henkilön tulisi työskennellä kerrallaan.

Kun useampia henkilöitä osallistuu työskentelyyn, varmista, että heidän välissään on riittävästi tilaa. Erityisesti jos kaataessasi pystyssä olevia puita tai työskennellessäsi rinteessä ennakoit, että puita kaatuu, vierii tai liukuu, varmista, että siitä ei ole vaaraa muille työntekijöille.

12. Pysy yli 15 m:n etäisyydessä muista henkilöistä.

Lisäksi kun työskentelet useiden henkilöiden kanssa, pysy yli 15 m:n etäisyydessä heistä. ○ On hajapalasten iskeytymisvaara tai muiden onnettomuuksien riski. ○ Varaa hälytyspilli jne. ja päätä etukäteen, mikä on sopiva yhteydenpitotapa muihin työntekijöihin. 0000BookCS30SB.indb1030000BookCS30SB.indb103 2019/06/1410:09:272019/06/1410:09:27104 Suomi

13. Ennen pystyssä olevien puiden kaatamista varmista

seuraava: ○ Päätä turvallinen pakopaikka ennen kaatamista. ○ Poista esteet (esim. oksat, pensaat) etukäteen. ○ Kaadettavan puun tilan (esim. rungon taipuminen, oksien pingoittuminen) ja ympäröivän tilanteen (esim. lähellä olevien puiden tila, esteiden olemassaolo, maaperä, tuuli) perusteellisen arvioinnin pohjalta päätä puun kaatumissuunta ja sen jälkeen suunnittele kaatamistapa. Huolimaton kaataminen saattaa johtaa tapaturmaan.

14. Kun kaadat pystyssä olevia puita, varmista seuraava:

○ Työskentelyn aikana varo suuntaa, johon puut kaatuvat. ○ Kun työskentelet rinteessä varmista, että puu ei vieri. Työskentele aina rinteen yläsivulta käsin. ○ Kun puu alkaa kaatua, sammuta laite, varoita ympäristöä ja vetäydy välittömästi turvalliseen paikkaan. ○ Jos työskentelyn aikana teräketju tai terälaippa jää kiinni puuhun, sammuta laite ja käytä kiilaa.

15. Jos käytön aikana laitteen toimintakyky heikkenee, tai

jos huomaat poikkeavaa ääntä tai tärinää, sammuta laite heti äläkä jatka sen käyttämistä, vaan palauta se HiKOKIn valtuutettuun huoltokeskukseen tarkastusta tai korjausta varten. Jos jatkat käyttöä, saattaa seurata tapaturma.

16. Jos laite putoaa vahingossa tai siihen kohdistuu isku,

tarkasta huolellisesti, onko siinä vahingoittuneita osia tai halkeamia, ja varmista, ettei siinä ole muuntuneita osia. Jos laite on vahingoittunut, vääntynyt tai siinä on halkeamia, saattaa tuloksena olla tapaturma.

17. Kun kuljetat laitetta autolla, kiinnitä se niin, että estät

sitä liikkumasta. On onnettomuusvaara.

18. Älä sammuta laitetta, kun ketjukoteloa kiinnitetään.

Siitä saattaa seurata tapaturma.

19. Varmista, että materiaalissa ei ole nauloja tai muita

vieraita esineitä. Jos teräketju iskeytyy naulaan jne., siitä saattaa seurata tapaturma.

20. Välttääksesi terälaipan tarttumisen materiaaliin kun

leikkaat reunaa tai kun altistut materiaalin painolle leikatessasi, asenna tukialusta lähelle leikkauskohtaa. Jos terälaippa tarttuu kiinni, voi seurata tapaturma.

21. Jos laitetta kuljetetaan tai varastoidaan käytön jälkeen,

irrota teräketju tai kiinnitä ketjusuojus. Jos teräketju joutuu kosketuksiin kehon kanssa, voi seurata tapaturma.

22. Huolla laitetta riittävästi.

○ Taataksesi sen, että voidaan työskennellä turvallisesti ja tehokkaasti, huolla teräketjua, jotta varmistaisit, että sen leikkauskyky olisi optimaalinen. ○ Noudata käyttöopasta vaihtaessasi teräketjua tai terälaippaa, huoltaessasi runkoa, täyttäessäsi öljyä jne.

23. Pyydä liikettä korjaamaan laite.

○ Älä muunna tätä tuotetta, koska se vastaa jo sovellettavia turvallisuusstandardeja. ○ Pyydä aina kaikki korjaukset HiKOKI valtuuttamasta huoltokeskuksesta. Laitteen korjaamisesta itse saattaa seurata onnettomuus tai tapaturma.

24. Kun et käytä laitetta, varmista, että se varastoidaan

oikein. Tyhjennä ketjuöljy ja säilytä laite kuivassa paikassa lasten ulottumattomissa tai lukitussa paikassa.

25. Jos varoitusmerkintää ei enää näy, se on irronnut tai

muutoin epäselvä, kiinnitä uusi varoitusmerkintä. Saadaksesi lisätietoja varoitusmerkinnästä ota yhteyttä HiKOKIn valtuuttamaan huoltokeskukseen.

26. Jos työskennellessäsi paikalliset säännöt tai

säädökset koskevat sitä, noudata niitä.

27. Suositus sellaisen jäännösvirtalaitteen käyttämisestä,

oksiin tai vastaaviin leikkaamisen aikana

29. Suositus siitä, että laitetta ensi kertaa käyttävän tulisi

vähimmäisharjoituksena leikata tukkeja sahapukkia tai telinettä käyttäen NUMEROITUJEN KOHTIEN KUVAUKSET (Kuva 2 - Kuva 38)

1/5 viilan läpimitasta

Syvyydensäätöhampaan höylä

Lukitus pois päältä- painike

Ulostyöntyvä syvyydensäätöhampaan pää

Pistokkeen kiinnitin

Ketjuöljyn syöttöputki

1900 W Kuormittamaton ketjun nopeus 14,5 m/s Ketjun tyyppi 91PX-45 (Oregon) 91PX-52 (Oregon) 91PX-57 (Oregon) Ketjujako / Säätöhammas 9,53 mm (3/8") / 1,27 mm (0,05") Vetoratas Hammasluku: 6 Öljypumppu Automaattinen Ketjuöljytankin tilavuus 200 ml Ylikuorimitussuoja Sähköinen Ketjujarru Manuaalisesti käynnistetty Paino*

1 Tarkista laitteen nimilaatasta, sillä siinä saattaa olla eroavuuksia.

• Ei toimiteta mukana tietyillä myyntialueilla. Perusvarusteet voivat muuttua ilmoituksetta. LISÄVARUSTEET (MYYDÄÄN ERIKSEEN) ○ Ketjusahan öljy ○ Pyöreä viila ○ Syvyydensäätöhampaan höylä Pyöreä viilaa ja syvyydensäätöhampaan höylää käytetään ketjuterien teroitukseen. Saadaksesi tietoja käytöstä katso kohtaa “Ketjuterän teroittaminen”. ○ Ketjukotelo Pidä aina ketjunsuojus ketjussa, kun kannat ketjusahaa tai kun varastoit sitä. Lisävarusteet voivat muuttua ilmoituksetta. SOVELLUKSET Puun perussahaaminen. TERÄKETJUN ASENNUS (VAIHTO) VAROITUS ○ Kytke laite aina pois päältä ja irrota pistoke pistorasiasta välttyäksesi onnettomuuksilta. ○ Älä käytä teräketjua tai terälaippaa muihin kuin osiossa “OMINAISUUDET” määriteltyihin tarkoituksiin. HUOMAUTUS Käytä käsineitä ja harjoita varovaisuutta, jotta välttäisit teräketjun aiheuttamat tapaturmat. HUOM ○ Kun irrotat teräketjua, poista sahanpuru öljyn syöttöputkesta, öljyaukosta ja terälaipan urasta. Jos sahanpurua kertyy, se saattaa aiheuttaa laitteen menemisen epäkuntoon. ○ Käytä oikean tyyppistä teräketjua, joka vastaa määräyksiä. Jos asennat väärän tyyppisen terälaipan, teräketju saattaa irrota ja aiheuttaa tapaturman.

1. Sivusuojuksen irrotus (Kuva 4)

1 Kierrä nuppia kerran sen löysäämiseksi. 2 Kierrä kiristysasteen valitsinta puoli kierrosta sen löysäämiseksi. 3 Käännä nuppia ja irrota sivusuojus.

2. Teräketjun ja terälaipan irrotus (Kuva 5)

Irrota teräketju ja terälaippa nuolen osoittamassa suunnassa.

3. Uuden teräketjun kiinnittäminen vetorattaaseen

(Kuvat 6 ja 7) Kiinnitä teräketju terälaipan kärkeen kiinnittäen huomiota teräketjun suuntaan ja sen jälkeen kiinnitä teräketju oikein vetorattaaseen.

4. Sivusuojuksen asennus

1 Säädä sivusuojuksen kiristysasteen valitsinta niin, että ketjunkiristimen nupin työntyy terälaipan ketjunkiristimen aukkoon, ja kiinnitä sivusuojus. (Kuva 8) 2 Kierrä nuppia kerran kiinnittääksesi sen väliaikaisesti. (Kuva 9)

5. Teräketjun kiristysasteen säätö (Kuva 10)

○ Nostaessasi terälaipan kärkeä käännä kireyden valitsinta säätääksesi teräketjun kireyden. ○ Käännä kireyden valitsinta oikealle kiristääksesi teräketjua ja vasemmalle löysätäksesi sitä.

6. Teräketjun kireyden tarkistus (Kuva 11)

Säädä teräketjun kireyttä niin, että teräketjun vetolinkin ja terälaipan väliin jäävä rako on 0,5 - 1mm, kun nostat teräketjua hieman terälaipan keskikohdan läheltä.

7. Nupin kiinnitys (Kuva 12)

1 Kun säätö on valmis, nosta terälaippaa ylös ja kiristä nuppi täysin. 2 Varmista, että pultti on kiristetty tiukasti. 0000BookCS30SB.indb1050000BookCS30SB.indb105 2019/06/1410:09:272019/06/1410:09:27106 Suomi VAROITUS Teräketjun kireyden säätämisen jälkeen varmista, että nuppi on täysin kiristetty. Jos se on löysä, saattaa seurata tapaturma.

Ennen käyttöä tee seuraavat tarkistukset ja valmistelut. VAROITUS ○ Varmista, että käytettävä voimanlähde vastaa tuotteen tyyppikilvessä ilmoitettuja vaatimuksia. ○ Tee aina vaiheet 1–5 ja varmista, että pistoke on irrotettu pistorasiasta välttyäksesi onnettomuuksilta. ○ Älä lukitse lukitus pois päältä-painiketta, kun sitä painetaan. Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma.

1. Varmista, että kytkin on pois päältä

○ Varmista, että kytkin on OFF-asennossa (pois päältä). Mikäli pistoke kytketään pistorasiaan koneen ollessa ON-asennossa, työkalu käynnistyy välittömästi ja aiheuttaa vaaratilanteen. ○ Jos kytkintä käytetään lukitus pois päältä-painiketta painettaessa, laite menee päälle, ja kun kytkin vapautetaan, laite sammuu.

2. Jatkojohdon tarkistaminen

Kun työskentelyalue on kaukana virtalähteestä, käytä jatkojohtoa, joka on riittävän paksu ja joka vastaa nimellistehoa. Jatkojohto tulisi pitää niin lyhyenä kuin mahdollista.

3. Teräketjun kireyden tarkastus

○ Jos teräketjun kireys on väärä, on vaara, että teräketju- tai laippa voivat vahingoittua tai niissä voi esiintyä toimintahäiriöitä. Katso vaiheita 5 – 7 “Teräketjun asennus (vaihto)” varmistaaksesi, että oikea kireys on asetettu. ○ Kun teräketju on vielä uusi, se on erityisen venyvä, joten tarkasta sen kireys säännöllisesti ja säädä tarvittaessa. ○ Tarkasta myös, että nuppi on kiristetty tiukasti.

4. Ketjujarrun toiminnan tarkastus (Kuva 13)

VAROITUS ○ Vaikka ketjujarru on hätätilanteessa käytettävä pysäytyslaite, se ei ole täysin luotettava. Käytä varovaisesti, jotta välttyisit takapotkuvaaralta. ○ Ketjujarru on tarkoitettu käytettäväksi hätätilanteissa ja käynnistettäessä. Älä käytä sitä valikoimattomasti. ○ Estääksesi ketjujarrun liikkeen heikkenemisen sahanpurun jne. kertymisen vuoksi puhdista se säännöllisesti. ○ Ketjujarru on tärkeä laitteen osa turvallisen käytön takaamiseksi. Varmista, että se tarkastetaan aina. Jos sinulla on epäilyksiä jarrun toiminnasta, pyydä korjausta HiKOKIn valtuuttamalta huoltokeskukselta. Ketjujarru on hätätilanteessa käytettävä pysäytyslaite, joka pysäyttää teräketjun, kun laite altistuu takapotkulle jne. riskin vähentämiseksi. (Katso “Takapotkun syyt ja sen esto”.) Kun aktivoit ketjujarrun työntämällä jarruvipua eteenpäin, teräketju lakkaa liikkumasta. Jos vedät jarruvipua kohti itseäsi, jarru vapautetaan. Aina kun tarkistat ketjujarrun toimintaa, sammuta laite, irrota pistoke pistorasiasta, aktivoi jarruvipu ja vedä teräketjua käsin. Jos teräketju ei liiku, tämä tarkoittaa sitä, että ketjujarru on aktivoitu. HUOM Käytä aina paksuja käsineitä tätä tehtävää varten. Koska teräketjun terä on hyvin terävä, siitä kovasti vetäminen altistaa sormesi loukkaantumiselle.

5. Ketjuöljyn tarkastus

○ Tämä laite toimitetaan niin, että sen sisällä ei ole ketjuöljyä. Varmista, että öljysäiliö on täytetty ketjuöljyllä ennen käyttöä. (Kuva 14) ○ Tarkasta öljyn näyttölasi säännöllisin väliajoin työskentelyn aikana ja lisää öljyä tarvittaessa. ○ Jos mukana toimitettu ketjuöljy pääsee loppumaan, käytä HiKOKIn erikseen myytävää ketjuöljyä tai vastaavaa markkinoilta saatavaa ketjuöljyä. ○ Ketjuöljy voitelee automaattisesti. Automa attivoitelun syöttönopeus on tehdasa setuksissa asetettu korkeimpaan mahdolliseen arvoon. Vähentääksesi syöttönopeutta käännä rungon takaosassa olevaa öljypumpun säädintä myötäpäivään, (Kuva 15) HUOM ○ Öljysäiliön tilavuus on noin 200 ml. Jos öljysäiliö täytetään liian täyteen, liika öljy karkaa ylivuotoputkesta. ○ Suosittelemme, että pidät ketjuöljyä varastossa. Jos jatkat työskentelyä ilman ketjuöljyä, teräketju saattaa palaa rikki tai moottori voi joutua epäkuntoon. ○ Noudata varovaisuutta estääksesi pölyä tai muuta vierasta ainesta pääsemästä öljysäiliöön Jos pölyä tai muuta vierasta ainetta pääsee öljysäiliöön, laite saattaa mennä epäkuntoon. ○ Säiliöön jäljelle jäänyt ketjuöljy saattaa vuotaa tämän laitteen rakenteen vuoksi. Vaikka tämä ei merkitse toimintahäiriötä, se saattaa liata varastointipaikan, joten ole varovainen. Varastoitaessa tyhjennä öljy öljysäiliöstä ja pane päärungon alle kappale, joka voi imeä mahdolliset vuodot.

6. Pistokkeen liittäminen pistorasiaan

7. Tarkasta, että jarru on käytössä

○ Jos kytkin on päällä lukitus pois päältä-painiketta painettaessa, laite menee päälle, ja kun kytkin vapautetaan, laite sammuu. ○ Lisäksi laite jarruttaa teräketjua ja pysäyttää sen pyörimisen samalla kun kytkin vapautetaan. ○ Ennen käyttöä tarkasta, että jarru toimii. HUOMAUTUS Varo vastavoimaa, kun jarrua käytetään. Jos pudotat laitteen, voi seurata tapaturma.

8. Ketjuöljyn syötön tarkastus (Kuvat 15 ja 16)

○ Kun käännät laitteen päälle, ketjuöljy voitelee teräketjun ja -laipan automaattisesti. ○ Jos öljyä ei näytä tulevan 2 -3 minuuttiin sen jälkeen, kun laite on käynnistynyt, tarkasta, onko sahanpurua kertynyt öljyn syöttöputken ympärille. (Katso “Ketjun öljynsyöttöputken puhdistus”.) (Katso “Ketjuöljyn tarkastus”.)

9. On suositeltavaa käyttää maavuotokatkaisijaa tai

vikavirtasuojakytkintä. Kytkimen toiminta Kun kytkintä käytetään lukitus pois päältä-painiketta painettaessa, teräketju pyörii. (Kuva 17) Ellei lukitus pois päältä-painiketta paineta, kytkintä ei voida käyttää. Sen jälkeen kun kytkintä käytetään, teräketju jatkaa pyörimistä niin kauan kuin kytkintä painetaan. Kun kytkin vapautetaan, jarrua käytetään pysäyttämään teräketjun pyöriminen. VAROITUS Älä lukitse lukitus pois päältä-painiketta, kun sitä painetaan. Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma. 0000BookCS30SB.indb1060000BookCS30SB.indb106 2019/06/1410:09:272019/06/1410:09:27107 Suomi Pistokeliittimen käyttäminen Virtapistokkeesta lähtevän johdon vetäminen estetään pistokkeen kiinnittimellä (kuva 18). LEIKKAUSTOIMENPITEET VAROITUS ○ Ennen toimintaa varmista, että ketjujarru toimii. ○ Käytön aikana tartu kahvasta lujasti molemmilla käsillä. ○ Kun leikkaat puutavaraa sen pohjasta, varmista, että teräketju ei iskeydy puutavaraan. Jos laitetta työnnetään taakse, saattaa seurata tapaturma. ○ Kytke laite aina pois päältä ja irrota pistoke pistorasiasta työtaukojen ajaksi ja kun työskentely lopetetaan. Tarkkaile aina työskentelypaikkaa ja ympäröivää aluetta, varmista, että siellä ei ole esineitä, jotka voisivat aiheuttaa loukkaantumisia, onnettomuuksia tai laitteen epäkuntoon joutumista, ja jos sellaisia esineitä on havaittavissa, poista ne etukäteen. Erityisesti kun otat asentoa työskentelyä varten, varmista, että alueella ei ole epävakaita kohtia tai esineitä, joihin voisi kaatua. Kun kaadat puita, ota aina tarkasti huomioon suunta, johon puu kaatuu tai vierii, ja päätä turvallinen suojapaikka ja pakoreitti itseäsi varten etukäteen. 1 Varmista, että laite on käännetty pois päältä. Jos pistoke on kytkettynä pistorasiaan ja kytkin kytketään vahingossa päälle, laite saattaa käynnistyä yllättäen, mikä saattaa aiheuttaa onnettomuuden. 2 Kytkimen käyttö Varmista ensin, että teräketju ei ole kosketuksissa puutavaran kanssa. Sitten käytä kytkintä ja aloita leikkaaminen, kun teräketjun nopeus on kasvanut. HUOMAUTUS ○ Kun laite käännetään päälle, varmista, että teräketju ei joudu kosketuksiin materiaalin tai minkään muun kanssa. ○ Käytön aikana noudata varovaisuutta varmistaaksesi, että teräketju ei joudu kosketuksiin minkään muun materiaalin tai esineen kanssa. Erityisesti kun olet lopettanut leikkaamisen, noudata varovaisuutta varmistaaksesi, että se ei kosketa maata. HUOM Täytä öljysäiliö ajoissa, jotta estäisit öljyn kulumisen loppuun laitteesta.

1. Yleiset leikkaustoimenpiteet

(1) Kytke virta PÄÄLLE samalla pitäen sahaa vähän matkan päässä leikattavasta puusta. Aloita sahaaminen vasta, kun laite on saavuttanut sen täyden nopeuden. (2) Kun leikkaat kapeaa puukappaletta, paina terälaipan perusosaa puuta vasten ja sahaa alaspäin, kuten on näytetty Kuvassa 19. (3) Kun leikkaat paksua puukappaletta, paina laitteen etuosan hammasta puuta vasten ja leikkaa sitä viputoiminnolla käyttäen hammasta tukipisteenä, kuten on näytetty Kuvassa 20. (4) Kun leikkaat puuta vaakasuunnassa, käännä laitteen runko oikealle niin, että terälaippa on alla ja pidät etukahvan yläpuolelta kiinni vasemmalla kädelläsi. Pidä terälaippa vaakasuunnassa ja aseta hammas, joka on laitteen rungon etuosassa, puutavaran päälle. Käyttämällä hammasta tukipisteenä leikkaa puuta kääntämällä takakahvaa oikealle. (Kuva 21) (5) Kun leikkaat puuta sen pohjasta, koske terälaipan yläosalla puuhun kevyesti. (Kuva 22) (6) Samalla kun opiskelet käsittelyohjeita, varmista, että saat käytännön ohjausta ketjusahan toiminnasta ennen käyttöä, tai että vähintään harjoittelet ketjusahalla työskentelyä leikkaamalla pyöreää puutavaraa sahapukin päällä. (7) Kun leikkat tukkeja tai puutavaraa, jota ei tueta, tue niitä oikein pitämällä ne liikkumattomina leikkaamisen aikana käyttämällä sahapukkia tai muuta sopivaa tapaa. HUOMAUTUS ○ Kun leikkaat puuta pohjasta, on vaara, että laitteen runko työntyy takaisin kohti käyttäjää, jos ketju iskeytyy voimakkaasti puuhun. ○ Älä leikkaa puun läpi sen pohjasta käsin, koska on vaara, että terälaippa lentää pois hallinnasta, kun leikkaaminen päättyy. ○ Estä aina ketjusahaa koskettamasta maata tai piikkilanka-aitoja.

(1) Oksien leikkaaminen pystyssä olevasta puusta: Paksu oksa tulisi aluksi leikata kohdasta, joka on jonkin matkan päässä puun rungosta. Ensin leikkaa noin kolmasosan verran alapuolelta ja sitten leikkaa oksa poikki yläpuolelta. Lopuksi leikkaa oksan jäljelle jäänyt osa poikki puun rungon läheltäkin. (Kuva 23) HUOMAUTUS ○ Varo aina putoavia oksia. ○ Ole valppaana mahdollista ketjusahan takaisin ponnahtimasrn varalta. (2) Oksien leikkaaminen kaatuneista puista: Ensin leikkaa oksat, jotka eivät kosketa maata, ja sen jälkeen leikkaa ne, jotka koskettavat maata. Kun leikkaat maata koskettavia oksia, ensin leikkaa noin puoleen väliin ylhäältä käsin ja sen jälkeen leikkaa oksa poikki alhaalta. (Kuva 24) HUOMAUTUS ○ Kun leikkaat oksia, jotka koskettavat maata, varo, ettei terälaippa jää kiinni paineen vaikutuksesta. ○ Viimeisen leikkausvaiheen aikana varo yhtäkkiä vieriviä tukkeja.

Kun leikkaat tukkia, joka on sijoitettu, kuten on näytetty Kuvassa 25, leikkaa ensin noin yhden kolmasosan verran alapuolelta ja sen jälkeen katkaise kokonaan yläpuolelta. Kun leikkaat tukkia, joka on ontto, kuten on näytetty Kuvassa 26, leikkaa ensin kahden kolmasosan verran yläpuolelta ja sen jälkeen leikkaa ylöspäin alapuolelta. HUOMAUTUS ○ Varmista, että terälaippa ei jää kiinni tukkiin paineen vaikutuksesta. ○ Kun työskentelet kaltevalla maalla, varmista, että seisot tukin ylärinteen puoleisella puolella. Jos seisot alarinteen puoleisella puolella, katkaistu tukki saattaa vieriä sinua kohti.

(1) Alaviilto ( kuten on näytetty Kuva 27): Tee alaviilto siihen suuntaan, johon haluat puun kaatuvan. Alaviillon tulisi olla 1/3 puun läpimitasta. Älä koskaan kaada puita ilman oikeaa alaviiltoa. (2) Takaviilto ( kuten on näytetty Kuva 27): Tee takaviilto noin 5 cm yläpuolelle ja yhdensuuntaisesti vaakatasossa olevaan alaviiltoon nähden. Jos ketju jää kiinni leikkuun aikana, pysäytä saha ja käytä kiiloja sen irrottamiseksi. Älä leikkaa puun läpi. 0000BookCS30SB.indb1070000BookCS30SB.indb107 2019/06/1410:09:272019/06/1410:09:27108 Suomi HUOMAUTUS ○ Puita ei tulisi kaataa tavalla, joka vaarantaa henkilöiden turvallisuuden, iskeytyy sähkö-, kaasu-, jne. linjoihin tai aiheuttaa omaisuusvahinkoja. ○ Varmista, että seisot rinteen yläosassa, kun on todennäköistä, että puu vierii tai liukuu rinnettä alas, kun se kaadetaan. Leikkaustöiden varotoimenpide Ketjusahan tarttumis/työntämisvoima Tartu ketjusahaan aina lujasti. Lisäksi älä pakota ketjusahaa enempää kuin välttämätöntä. Leikkauksen aikana moottoisahaan kohdistettu lisävoima ei lisää leikkausnopeutta. Tämä rasittaa moottoria, huonontaa suorituskykyä ja vahingoittaa tai aiheuttaa moottorin tai terälaipan toimintahäiriöitä. Käytä laitetta ketjusahan nopeusalueen sisällä. Erityisesti kun ketjusaha pysähtyy (jää kiinni) liiallisen voiman vaikutuksesta, se saattaa aiheuttaa tapaturman tai laitteen menemisen epäkuntoon. Ketjusieppo ○ Ketjusieppo on moottoriosassa juuri ketjun alapuolella. Se estää katkennutta ketjua osumasta käyttäjään. ○ Jos teräketju kuluu, vaihda se uuteen katsomalla osiota “Teräketjun asennus (vaihto)”.

KETJUTERÄN TEROITTAMINEN

VAROITUS Kytke kytkin aina pois päältä ja irrota pistoke pistorasiasta välttyäksesi onnettomuuksilta. Lisäksi käytettäessä teräketjuja käytä aina paksuja käsineitä. HUOM Teroita teräketju ja säädä syvyydensäätöhammas terälaipan keskikohtaan, kun teräketju on kiinnitetty päärunkoon. Kun teräketjujen terävyys heikkenee, moottori ja rungon osat rasittuvat ja tehokkuus laskee. Laitteen optimaalisen suorituskyvyn takaamiseksi tiheä huolto on välttämätöntä, jotta teräketju pysyisi terävänä.

1. Terän teroittaminen

Lisävarusteisiin kuuluvaa pyöreää viilaa tulisi pitää ketjuterää vasten niin, että viidesosa sen ympärysmitasta ulottuu terän kärjen yläpuolelle, kuten on näytetty Kuvassa 28. Teroita terät pitäen pyöreää viilaa 30°:n kulmassa terälaippaan nähden, kuten on näytetty Kuva 29, varmistaen, että pyöreä viila pidetään suorassa, kuten on näytetty Kuvassa 30. Varmista, että kaikki terät viilataan samassa kulmassa, tai työkalun leikkaustehokkuus kärsii. Sopivat kulmat terien oikeaa teroittamista varten on näytetty Kuvassa 31.

2. Syvyydensäätöhampaan säätö:

VAROITUS ○ Älä hio puskurin kiristyshihnan ja suojavetolinkin yläosaa äläkä muuta kyseisten osien ulkomuotoa. ○ Syvyydensäätöhampaiden tulee olla linjassa ennalta määrättyjen mittasuhteiden ja muotojen kanssa. Muussa tapauksessa takapotkun ja tapaturman vaara kasvaa. Puskurin kiristyshihna Suojavetolinkki Syvyydensäätöhampaiden tulee olla samalla tavalla linjassa, koska niitä käytetään syvyyden säätöön kohdassa, jossa leikkuuhammas uppoaa puuhun. Kun teräketjua teroitetaan, varmista, että tarkastat syvyydensäätöhampaan joka toisella tai kolmannella kerralla. Aseta syvyydensäätöhampaan muhvi teräketjulle, jätä hammas näkyviin urassa ja käytä litteää viilaa tasoittaaksesi syvyydensäätöhampaan muhvista esiin työntyvän osan. (Kuva 33) (Syvyydensäätöhampaan muhvia ja litteää viilaa myydään erikseen.) Kun olet viilannut pois syvyydensäätöhampaan, pyöristä syvyydensäätöhampaan etuosa sellaiseksi kuin se oli. (Kuva 34) Teräketjun teroittamisen jälkeen aseta se ketjuöljyyn pestäksesi pois viilausjätökset. Jos viilausjätöksiä ei puhdisteta, teräketju ja terälaikka kuluvat nopeasti käytössä.

Toiminnan jälkeen tarkasta ja huolla kaikki osat, kun varastoit laitetta. VAROITUS Kytke laite aina pois päältä ja irrota pistoke pistorasiasta huollon ja tarkastuksen ajaksi.

1. Teräketjujen tarkastus

○ Tarkasta teräketju ajoittain. Jos havaitset poikkeavaa, vaihda se uuteen katsomalla osiota “Teräketjun asennus (vaihto)”. ○ Tarkasta ketjun kireys ja tarkasta, onko se kiristetty oikein. ○ Lopeta laitteen käyttö, kun teräketju tulee tylsäksi, ja teroita se katsomalla ohjeita osiosta “Ketjuterän teroittaminen”. ○ Käytön jälkeen voitele teräketju ja terälaikat huolellisesti öljyllä ruosteen estämiseksi. HUOMAUTUS Käytä käsineitä, jotta välttäisit tapaturmia teräketjua käytettäessä.

2. Sivusuojuksen puhdistaminen (Kuva 35)

Puhdista ja irrota osien sisälle kertynyt sahanpuru. HUOM Puhdistaessasi sivusuojusta, jarruhihnakammiota, ketjun öljynsyöttöputkea ja terälaippaa katso menetelmää “Teräketjun asennus (vaihto)” ja irrota teräketju.

3. Ketjun öljynsyöttöputken puhdistus (Kuva 36)

Ennen ketjun öljynsyöttöputken puhdistamista irrota sivusuojus ja terälaippa.

4. Terälaipan puhdistus (Kuvat 7 ja 37)

Kun sahanpurua tai vastaavaa on tukkeutunut terälaipan tai öljynsyöttöputken uraan, öljyä ei voida syöttää, mikä saattaa aiheuttaa laitteen epäkuntoon menemisen. Irrota terälaippa ja puhdista tukkeutunut sahanpuru urasta käytön jälkeen ja vaihtaessasi teräketjua. (Katso “Teräketjun asennus (vaihto)”.)

5. Tarkista ketjusieppo (Kuva 38)

Ketjusiepon tarkoituksena on estää teräketjun osuminen käyttäjään mahdollisimman hyvin, jos ketju irtoaa tai rikkoutuu. Ketjusieppo ja sivusuojus on yhdistetty samaan rakenteeseen. Tarkista ketjusieppo varmistaaksesi, että se on ehjä.

6. Kiinnitysruuvien tarkistus

Tarkista säännöllisesti kaikki kiinnitysruuvit ja varmista, että ne ovat tiukassa. Mikäli joku ruuveista on löystynyt, kiristä se välittömästi. Laiminlyönti voi aiheuttaa vaaratilanteen. 0000BookCS30SB.indb1080000BookCS30SB.indb108 2019/06/1410:09:272019/06/1410:09:27109 Suomi

Mootorin käämi on sähkötyökalun “sydän”. Huolehdi siitä, ettei käämi vahingoitu ja/tai kastu öljyyn tai veteen.

8. Hiiliharjojen vaihto

Turvallisuutesi vuoksi ja sähköiskun välttämiseksi VAIN VALTUUTETTU HiKOKI-HUOLTOKESKUS saa tarkastaa ja vaihtaa tämän työkalun hiiliharjat.

9. Ulkopinnan puhdistus

Kun ketjusaha on tahraantunut, pyyhi se pehmeällä, kuivalla kankaalla tai saippuaveteen kostutetulla kankaalla. Älä käytä kloriittisia liuottimia, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

Kun varastoit laitetta, puhdista ja huolla jokainen osa ja kiinnitä ketjukotelo terälaippaan. Säilytä ketjusahaa lasten ulottumattomissa paikassa, jonka lämpötila ei ylitä 40°C. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

LISÄVARUSTEIDEN VALITSEMINEN

Tämän koneen lisävarusteet luetellaan sivulla 235. TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI- huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Saavutetut mitta-arvot määritettiin EN60745-normin mukaan ja ilmoitettiin ISO 4871 -normin mukaan. Mitattu A-painotteinen ääniteho: 108 dB (A) Mitattu A-painotteinen äänipainearvo: 95 dB (A) Epävarmuus K: 2 dB (A) Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745 mukaan määritettyinä. ah = 4,0 m/s

Ilmoitettu värähtelyn kokonaisarvo on mitattu standardien testausmenetelmien mukaisesti ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Tärinäpäästöarvo sähkötyökalun varsinaisen käytön aikana voi poiketa annetusta kokonaisarvosta työkalun käyttötavasta riippuen. ○ Käyttäjää suojaavien varotoimien, jotka perustuvat altistumisen arviointiin varsinaisessa käyttötilanteessa, määrittäminen. (ottaen huomioon käyttöjakson kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen liipaisinajan lisäksi). HUOM Kostka HiKOKI jatkuvasti kehittää tuotteiaan, pidättää valmistaja oikeuden muuttaa teknisiä tietoja ilman eri ilmoitusta. 0000BookCS30SB.indb1090000BookCS30SB.indb109 2019/06/1410:09:272019/06/1410:09:27110
