KÄYTTÖOHJE UU240F HiKOKI

Yleinen jiirisahajalusta

Tämän jiirisahajalustan virheellinen tai vaarallinen käyttö voi aiheuttaa hengenvaaran tai vakavan ruumiinvamman! Tämä opas sisältää tärkeitä tietoja tuoteturvallisuudesta. Lue tämä opas tarkasti ENNEN jiirisahajalustan käyttöä. Pidä tämä opas käyttäjien ja omistajien saatavilla ennen kuin he käyttävät jiirisahajalustaa. Tätä opasta tulisi säilyttää turvallisessa paikassa.

CONTENTS

English

SECTION

Huomiosanojen määrittely 133

Yleinen turvallisuus 133

Jiirisahajalustan turvallisuus 134

Laatikon sisältö 135

Tuotteen tekniset tiedot 137

Tutustu jalustaasi 137

SECTION

Kokoaminen 138

Säätäminen 142

Käyttö 143

Ylläpito 144

Osaluettelo 145

DEFINITION OF SIGNAL WORDS

en

• VAROITUS ilmoittaa vaarallisesta tilanteesta, joka voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen, ellei tilannetta vältetä.
• VARO ilmoittaa vaarallisesta tilanteesta, joka voi aiheuttaa lievän tai kohtalaisen loukkaantumisen tai konevaurioita, ellei tilannetta vältetä.
  • HUOMAUTUS korostaa olennaisia tietoja.

YLEINEN TURVALLISUUS

⚠️ VAROITUS

YLEISET TURVALLISUUSTIEDOT

Lue tarkasti kaikki varoitukset ja käyttöohjeet ennen työkalujen tai laitteiden käyttöä. Kun työkaluja tai laitteita käytetään, perusvarotoimenpiteitä tulisi aina noudattaa henkilövahinkoriskin vähentämiseksi.

Työkalujen tai laitteiden virheellinen käyttö, ylläpito tai muuntelu voi aiheuttaa vakavan henkilö- ja omaisuusvahingon. Työkalut ja laitteet on suunniteltu tiettyjä käyttötarkoituksia varten. Älä muuntele jalustaa millään tavalla tai käytä sitä epätarkoituksenmukaisesti.

⚠️ VAROITUS

• Näiden sääntöjen noudattamatta jättäminen voi aiheuttaa vakavan henkilövahingon.
• Pienennä loukkaantumisriskiä pitämällä molemmat kädet kiinni kahvoissa, kun nostat ja lasket jalustaa.
• Jiirisaha TÄYTYY irrottaa jalustalta ennen jalustan taittamista.
• Käytä vain HiKOKI-asennuskiinnikkeiden kanssa. Muiden kuin HiKOKIn toimittamia asennuskiinnikkeitä ei ole testattu tämän jalustan kanssa, ja niiden käyttö voi olla vaarallista.

Lue tarkasti koko tämä opas ennen kuin yrität koota, käyttää tai asentaa laitetta. Näiden turvaohjeiden ei ole tarkoitettu kattavan kaikkia mahdollisia tilanteita, joita voi tulla vastaan.

JIIRISAHAJALUSTAN TURVALLISUUS

JIIRISAHAJALUSTAN KÄYTTÖÄ KOSKEVAT TURVAOHJEET

• Pidä lapset etäällä. Kaikki sivulliset tulisi pitää turvallisen etäisyyden päässä työalueesta.
• Pidä työalue aina siistinä. Sekaiset paikat ja työpöydät ovat otollisia onnettomuuksille.
• Varmista ennen jalustan käyttöä, ettei yksikään jalustan osa ole vaurioitunut tai vääntynyt.
• Varmista ennen jalustan käyttöä, että kaikki jalustan osat tai komponentit on asennettu oikein.
• Älä käytä vaarallisessa ympäristössä. Älä käytä jalustaa kosteissa tai märissä paikoissa tai altista sitä sateelle. Pidä työalue hyvin valaistuna.
• Käytä jalustaa aina tasaisella ja vaakasuoralla pinnalla. Älä käytä sitä epätasaisella tai epävakaalla pinnalla. Älä myöskään käytä jalustaa liukkaan pinnan päällä. Se vähentää huomattavasti jalustan kantavuutta.
• Jalusta on suunniteltu käytettäväksi HiKOKI-jiirisahojen jalustana, ja sen kantavuus on korkeintaan 181 kg. Jiirisahan ja työkappaleen kokonaispaino ei saa ylittää tämän jalustan kantavuutta. Mikä tahansa virheellinen käyttö voi aiheuttaa laitevaurion tai henkilövahingon.
• Älä istu tai seiso jalustalla. Älä ripusta siihen tai laita sen päälle mitään muuta kuin jiirisahaa.
• Älä muuta jalustaa millään tavalla äläkä käytä sitä mihinkään muuhun tarkoitukseen kuin HiKOKI-jiirisahan asennukseen.
• Jalustaa tulisi käyttää vain sellaisten HiKOKI-jiirisahojen kanssa, joiden terän halkaisija on korkeintaan 305 mm. Jalusta ei kuitenkaan sovellu C12FSA:lle.
• Jiirisaha tulisi kiinnittää tukevasti jalustaan käyttöoppaan mukaisesti.
• Säädä jiirisahan asento ja tasapaino tämän käyttöoppaan mukaisesti sen jälkeen kun olet asentanut jiirisahan jalustalle.
• Ole varovainen jalustan nostamisen ja laskemisen aikana, jotta kädet ja sormet eivät jäisi puristuksiin.
• Irrota virtapistoke pistorasiasta, kun asennat tai purat jiirisahan jalustasta.
• Kiinnitä jiirisaha jalustalle ainakin kahden henkilön avustuksella oman turvallisuutesi vuoksi.
• Kun asennat jiirisahaa jalustalle, pitele sahasta tukevasti kiinni, kunnes asennuskiinnikkeen lukkopalan salpa lukittuu tiukasti, jottei jiirisaha pääse putoamaan jalustan kiskoilta.
• Kun olet asentanut jiirisahan jalustalle, varmista ettei jalusta kaadu tai liiku tahattomasti tärinän, tuulen, iskujen tai muiden ennakoitavissa olevien ulkoisten voimien vuoksi. Jos tämä ei ole toteutettavissa, vakaus on varmistettava erityisillä turvatoimenpiteillä. Kiinnitä esimerkiksi jalusta maahan tai rakennuspohjaan kestävästi.
• Tarkista jalusta ja jiirisaha ajoittain varmistaen, että jiirisahan asennus on yhä pitävä. Löysällä oleva jalusta on epävakaa ja voi liikkua käytön aikana aiheuttaen vakavan henkilövahingon.
• Ennen kuin käytät asennettavaa jiirisahaa, lue sen käyttöopas huolellisesti.
• Ennen kuin käytät jiirisahaa, varmista että molemmissa asennuskiinnikkeissä olevat lukkopalan salvat on kiinnitetty tiukasti niin, että jiirisaha on asennettu tukevasti jalustalle.
• Jotta jiirisaha ei putoaisi jalustalta, asettele virtakaapeli huolellisesti maahan niin, etteivät käyttäjä tai sivulliset sotkeudu kaapeliin.
• Käytä asianmukaista vaatetusta. Älä käytä löysiä vaatteita, käsineitä, solmiota, sormuksia, rannerenkaita tai muita koruja, jotka voivat jäädä kiinni liikkuviin osiin. Liukumattomien jalkineiden käyttöä suositellaan. Laita pitkät hiukset kiinni.
• Kun työskentelet jiirisahan kanssa, estä silmävammat käyttämällä aina silmäsuojaimia, joiden sivusuojat vastaavat EN166-standardin vaatimuksia. Tavalliset silmälasit eivät suojaa riittävästi, sillä ne eivät sisällä iskunkestävää turvalasia. Käytä myös kasvosuojusta turvallisuuden lisäämiseksi ja pölysuojainta, jos leikkaaminen tuottaa pölyä.
• Älä kurkota liian kauas. Jätä aina sopivasti jalansijaa ja säilytä tasapaino.

• Kun leikkaat pitkää puukappaletta, varmista materiaalin tuentakohta, koska leikattava materiaali voi menettää tasapainonsa ja pudota jalustalta. Lisäksi, jos työkappale asetetaan työn tukikohdan ulkopuolelle, jalustan toisenpuoleinen jalka voi nousta äkillisesti ylös painon epätasapainoisuuden vuoksi. Estä tällainen tilanne pitämällä tukevasti kiinni vastakkaisesta puolesta ja asettamalla lisätuki ennen leikkaamisen aloittamista.

• Kun haluat irrottaa jiirisahan jalustasta varmista, että leikkuupää on vedetty eteenpäin ja lukittu ala-asentoon. Avaa sitten asennuskiinnikkeen lukkopalan salvat samalla kun pidät jiirisahasta tiukasti kiinni, jottei se putoa jalustan kiskoilta. Irrota jiirisaha asennuskiinnikkeineen varovasti ainakin kahden henkilön avustuksella.

• Kun kuljetat jalustaa ajoneuvossa, kiinnitä se tukevasti, jotta se ei pääse liikkumaan eikä vaurioidu.
• Tarkista määrääjoin, että kaikki kiinnittimet on kiinnitetty ja säädetty tähän oppaaseen sisältyvien kokoamisohjeiden mukaisesti pienentääksesi loukkaantumisriskiä.
• Kun huollat jalustaa, käytä vain samanlaisia HiKOKI-varaosia. Vain HiKOKIn valtuuttaman huoltokeskuksen tulisi tehdä korjaukset.

SÄILYTÄ NÄMÄ OHJEET JA ANNA NE JALUSTAN MUIDEN KÄYTTÄJIEN JA OMISTAJIEN KÄYTTÖÖN.

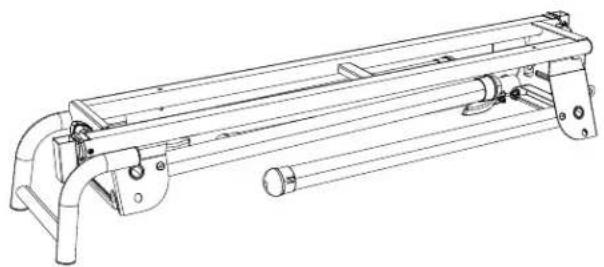

LAATIKON SISÄLTÖ

JALUSTAN PURKAMINEN PAKETISTA

Tämä tuote edellyttää kokoamista.

1. Ota jalusta ja kaikki osat pois laatikosta.
2. Aseta jalusta maahan.
3. Erottele kaikki osat pakkausmateriaaleista. Tarkista jokainen osa alla olevan luettelon ja sivulla 136 olevien kuvien avulla ja varmista, että kaikki on laskettu ennen pakkausmateriaalien hävittämistä.

VAROITUS

Jos jokin osa puuttuu tai on vaurioitunut, älä yritä koota jalustaa ennen kuin puuttuva tai vaurioitunut osa on korvattu oikealla osalla.

IRTONAISTEN OSIEN TAULUKKO

ESINE KUVAUS MÄÄRÄ

A Jalusta 1

B Jiirisahan asennuskiinnike 2

C Jatkovarren tukiyksikkö 2

D Lisäasennuskiinnike 2

E Kiinnikkeen pysäyttimen helapussi 1

F Pyörä 2

G Pyörän akseli 1

H Pyörän helapussi

I Lisäasennuskiinnikkeiden helapussi 1

J Ankkuripultin aluslaatta 2

HUOMAUTUS: Jos jokin osa puuttuu tai on vaurioitunut, älä yritä koota jalustaa ennen kuin puuttuva tai vaurioitunut osa on korvattu oikealla osalla.

SISÄLLÖN PAKETISTA PURKAMINEN JA TARKISTAMINEN

Jalustan korkeus (maasta sahan asennuskiinnikkeisiin asti)	887 mm
Jalustan pohjan koko 1067 mm × 216 mm
Taitetun jalustan koko 1317 mm (L) × 465 mm (W) × 321 mm (H)
Laajennetun jalustan koko 1317 mm (L) × 785 mm (W) × 933 mm (H)
Pyörän halkaisija 203 mm
Jalustan enimmäispainokuormitus	181 kg* Älä aseta raskaampaa taakkaa tälle jalustalle.
Leikattavan materiaalin enimmäispituus	2426 mm* Älä käytä pidempää materiaalia.
Jalustan paino 22,7 kg

Jalustaa tulisi käyttää vain sellaisten HiKOKI-jiirisahojen kanssa, joiden terän halkaisija on korkeintaan 305 mm. Jalusta ei kuitenkaan sovellu C12FSA:lle.

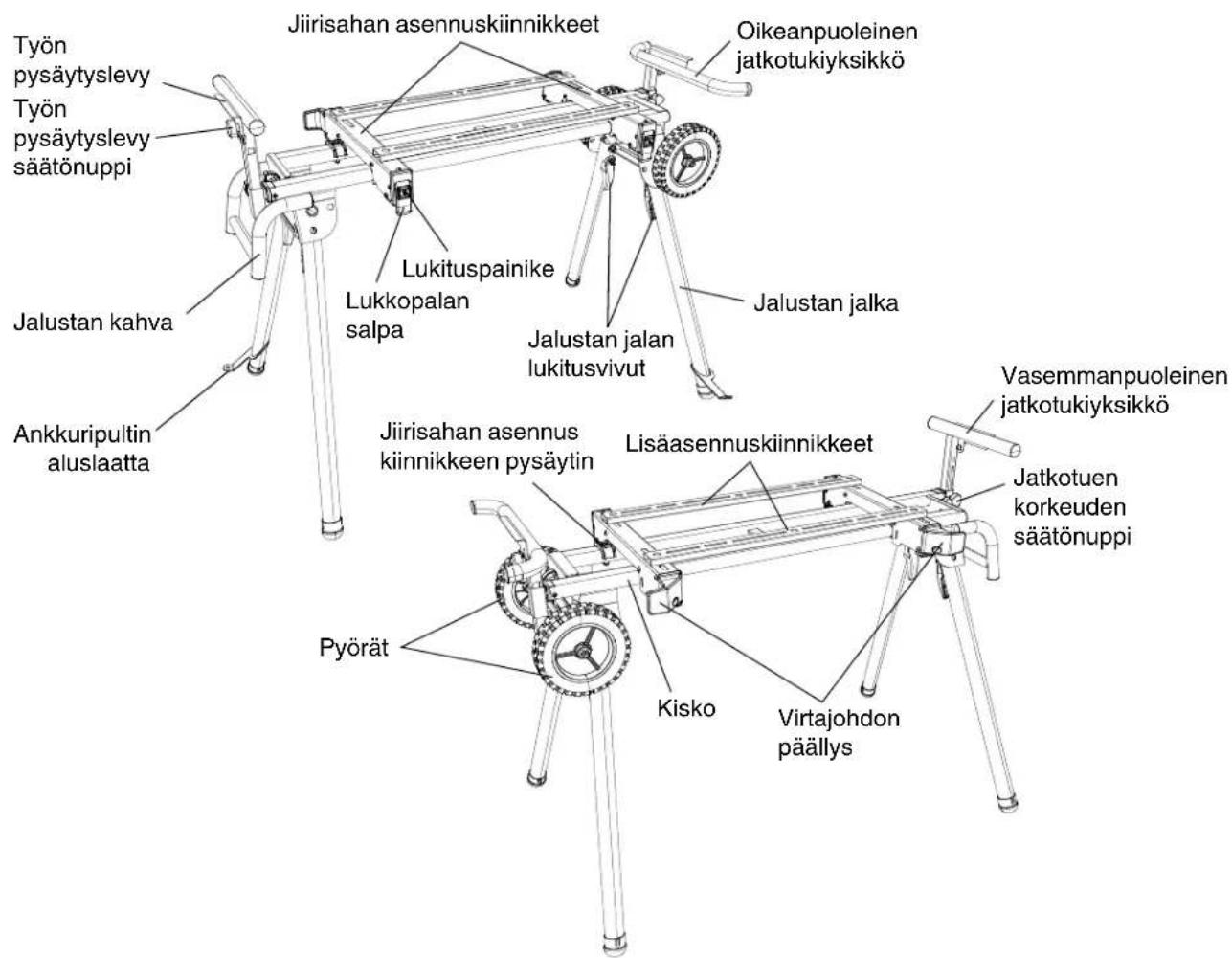

TUTUSTU JALUSTAASI

Työn pysäytyslevy Työn pysäytyslevy säätonuppi Jiirisahan asennuskiinnikkeet Oikeanpuoleinen jatkotukiyksikkö Lukituspainike Lukkopalan salpa Jalustan jalan lukitusvivut Jalustan kahva Ankkuripultin aluslaatta Jiirisahan asennus kiinnikkeen pysäytin Vasemmanpuoleinen jatkotukiyksikkö Lisäasennuskiinnikkeet Jatkotuen korkeuden säätonuppi Pyörät Kisko Virtajohdon päällys

KOKOAMINEN

KOKOAMISEEN TARVITTAVAT TYÖKALUT

Käyttäjän on koottava jalusta. Kokoamiseen tarvittavat työkalut ovat

10 mm:n jakoavain, kaksi 17 mm:n jakoavainta, 5 mm:n kuusiokoloavain ja Phillips-ruuvimeisseli.

KOKOAMISOHJEET

VAROITUS

Oma turvallisuutesi huomioiden älä koskaan kytke jiirisahan pistoketta minkään virtalähteen pistorasiaan ennen kuin kaikki kokoamis- ja säätämisvaiheet on suoritettu loppuun ja olet lukenut tarkasti turva- ja käyttöohjeet.

PYÖRÄN ASENNUS (KUVA A, B)

1. Pura jalusta paketista sivun 143 kohdassa "JALUSTAN PYSTYTTÄMINEN" olevien ohjeiden mukaisesti.
2. Aseta pyörän akseli (1) pyörän akselipidikkeeseen (2). (Kuva A)
3. Kiinnitä yksi pitkä holkki (3) ja yksi aluslevy (4) pyörän akselin (1) molemmille puolille. (Kuva A)

HUOMAUTUS: säädä pyörän akseli (1) varmistaen, että akseli on samanpituinen jalustan molemmissa päissä.

1. Aseta yksi lyhyempi holkki (5) jokaiseen pyörään (6) ja kiinnitä pyörät (6) pyörän akseliin (1). (Kuva B)

HUOMAUTUS: sen pyöräpuolen, jossa on enemmän tukikaaria, tulisi olla sisäänpäin.

1. Laita aluslevyt (7) ja lukkomutterit (8) pyörän akselin (1) molempiin päihin ja kiristä pyörät kahdella 17 mm:n jakoavaimella. (Kuva B)

HUOMAUTUS: älä kiristä liikaa, sillä muuten pyörät eivät käänny.

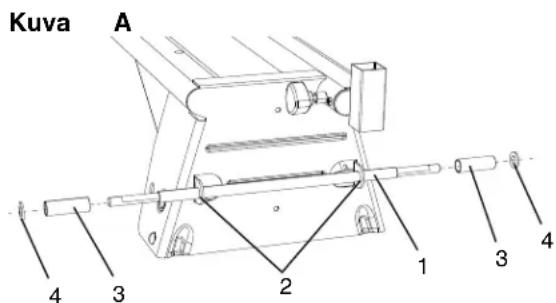

Kuva A 1 2 3 4 3 4

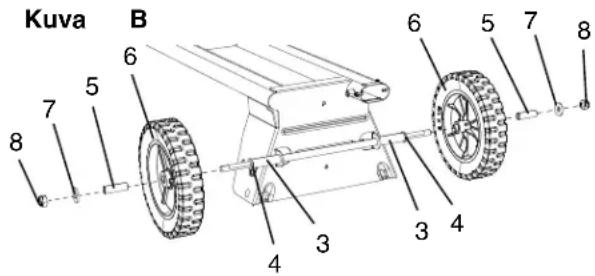

Kuva B 6 5 7 8 7 5 4 3 4 3 6 5 7 8

JATKOTUKIYKSIKÖN ASENTAMINEN (KUVA C)

1. Aseta kaareva jatkotuki (1) pyöräpuolen jatkotuen varteen (2) ja kiinnitä korkeuden säätönupilla (3).
2. Aseta suora jatkotuki (4) kahvapuolen jatkotuen varteen (2) ja kiinnitä korkeuden säätönupilla (3).

Kuva C

1. Aseta yksi kiinnikkeen pysäytin (1) yhteen kiskoon ja aseta kiinnikkeen pysäyttimen (1) ja kiskon reiät (2) kohdakkain.
2. Työnnä yksi lukkopultti (3) kiinnittimen pysäyttimessä ja kiskossa olevan reiän läpi. Kiristä käyttämällä lukkomutteria (4) ja 10 mm:n jakoavainta.
3. Asenna kiskon toisessa päässä oleva kiinnikkeen pysäytin toistamalla yllä olevat vaiheet.

Kuva D 1 2 3 4

SAHAN ASENNUSKIINNIKKEIDEN ASENTAMINEN (KUVA E)

1. Paina lukituspainiketta (1) ja nosta lukkopalan salpa (2) ylös.
2. Aseta takapuristin (3) jalustan takakiskoon ja laske sitten sahan asennuskiinnikkeen etupää jalustan etukiskon yli.

HUOMAUTUS: aseta asennuskiinnikkeiden pysäyttimien sisäpuoleiset sahan asennuskiinnikkeet.

1. Liu'uta sahan asennuskiinnike haluttuun asentoon ja lukitse työntämällä lukkopalan salpa (2) alas.
2. Toista yllä olevat vaiheet sahan toisen asennuskiinnikkeen osalta.

Kuva
E

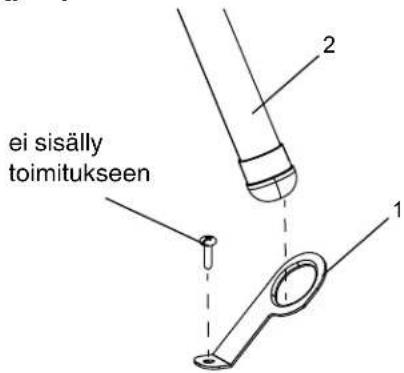

Asenna ankkuripulttien aluslaatat alla olevien vaiheiden mukaisesti, jotta jalusta olisi vakaa käytön aikana.

1. Työnnä ankkuripultin aluslaatta (1) suoraan jalustan yhden jalan (2) läpi ja kiinnitä ankkuripultin aluslaatta (1) maanpintaan ankkurilla (ruuvi, pultti, tappi tms.), joka sopii alustan pintatyyppiin (maaperä, puupäällysteinen lattia, betoni jne.).

2. Aseta toinen ankkuripultin aluslaatta diagonaalisesti jalustan jalkaan kuvan G mukaisesti. Kiinnitä ankkuripultin aluslaatta alustaan samalla tavalla.

VAROITUS

• Varmista, että molemmat ankkuripulttien aluslaatat on kiinnitetty tukevasti alustaan ja että jalusta on vakaa.
• Tarkoituksenmukainen tapa kiinnittää ankkuripulttien aluslaatat saattaa vaihdella alustan pintatyypin mukaan. Elleivät ankkuripultin aluslaatat ole tukevasti kiinni ja jalusta on epävakaa, tee tarvittavat toimenpiteet ankkuripultin aluslaattojen kiinnittämiseksi.

Kuva F

ei sisälly toimitukseen

Kuva G

• Älä asenna jiirisahaa jalustaan varmistamatta ensin, että jalusta on täysin laajennettu ja kestävästi lukittu. Aseta jalusta paikoilleen sivun 143 osiossa "JALUSTAN PYSTYTTÄMINEN" olevien ohjeiden mukaisesti. Tämän ohjeen noudattamatta jättäminen voi johtaa loukkaantumiseen ja jalustan ja jiirisahan vahingoittumiseen.
• Käytä aina sahan asennuskiinnikkeitä ja lisääasennuskiinnikkeitä yhdessä, kun asennat jiirisahan jalustalle.
• Ennen kuin käytät asennettavaa jiirisahaa, lue sen käyttöopas huolellisesti.

Lisäasennuskiinnikkeiden (tulevat mukana) käyttö (KUVA H, I, J, K)

1. Aseta kaksi neliömutteria (1) lisäasennuskiinnikkeiden (2) molemmissa päissä olevaan aukkoon ja liu'uta ne lisäasennuskiinnikkeiden keskelle. (Kuva H)

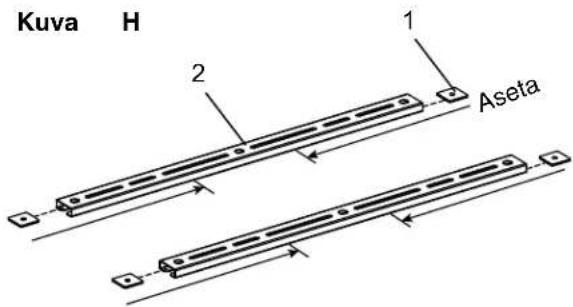

Kuva H 1 2 Aseta

1. Aseta kaksi aluslevyä (3) lisäasennuskiinnikkeeseen (2) ja kohdista ne lisäasennuskiinnikkeiden (2) päässä olevaan reikään. (Kuva I)
2. Asenna lisäasennuskiinnike (2) sahan asennuskiinnikkeisiin (4) asettamalla ruuvit (5) asetettujen aluslevyjen (3) läpi neliönmuttereihin (1) sahan asennuskiinnikkeen (4) alapuolelle ja kiinnitä lisäasennuskiinnikkeen molemmat päät (2) 5 mm:n kuusiokoloavaimella. (Kuva I)
3. Toista yllä olevat vaiheet 2 ja 3 toisen lisääasennuskiinnikkeen kokoamiseksi. HUOMAUTUS: älä kiristä neljää ruuvia (5) tiukoiksi tässä vaiheessa.

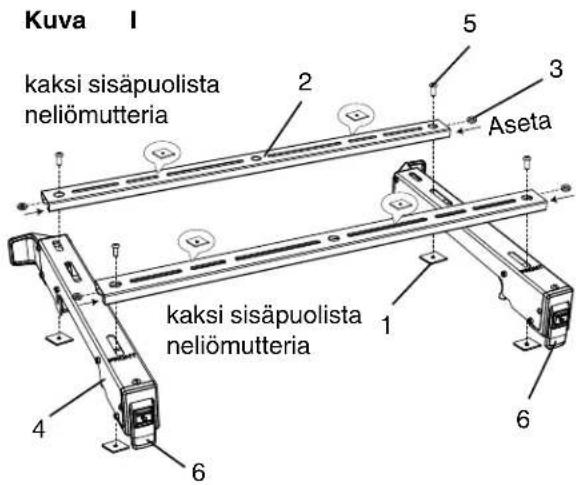

Kuva 1 kaksi sisäpuolista neliömutteria 2 5 3 Aseta kaksi sisäpuolista neliömutteria 1 4 6 6

1. Varmista, että sahan asennuskiinnikkeiden (6) lukkopalojen salvat (4) ovat auki-asennossa. (Kuva J)
2. Laske lisäasennuskiinnikeyksikön taka- ja etupää jalustan taka- ja etukiskoille. Sahan asennuskiinnikkeiden (4) etupuristimien on oltava kokonaan etukiskossa. Varmista, että sahan asennuskiinnikkeet on asetettu oikeaan kulmaan etuja takakiskoihin nähden. (Kuva J)
3. Lukitse asennuskiinnikeyksikkö paikoilleen painamalla lukkopalan kaksi salpaa (6) alas. (Kuva J)

VAROITUS

• Varmista, että sahan asennuskiinnikkeet voidaan puristaa tukevasti kiinni jalustaan ennen jiirisahan asentamista.
• Pienennä loukkaantumisriskiä varmistamalla kokoamisen päätyttyä ja ennen jokaista käyttöä, että kaikki pultit ja mutterit on kiristetty kunnolla ja että kaikki mekanismit toimivat asianmukaisesti.

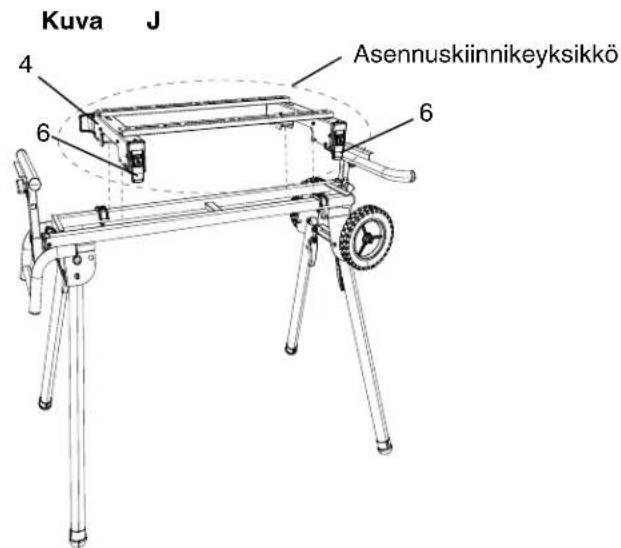

Kuva J 4 6 Asennuskiinnikeyksikkö 6

VAROITUS

• Kaikkien liukuvien jiirisahojen leikkuupää on lukittava sekä etu- että alakohdista ennen kuin sahaa yritetään asentaa jalustalle. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa vakavan henkilövahingon.
• Pysy valppaana. Jalusta ja jiirisaha voivat pudota alas tämän toimenpiteen aikana ja aiheuttaa vakavan henkilövahingon.
• Älä käytä jalustalla olevaa jiirisahaa, kun jalustan jalat ovat taitettuina.
• Asettele virtakaapeli huolellisesti, jotta se ei aiheuta jalustan kaatumista leikkaamisen aikana.
• Irrota jiirisaha pistorasiasta ja lukitse leikkuupää ala-asentoon. Jos jiirisahassa on liukukisko, lukitse leikkuupää ala- ja etuasentoon. Laita jiirisaha asennuskiinnikeyksikköön.

HUOMAUTUS: aseta jiirisaha kiinnittimiin ainakin kahden henkilön avustuksella oma turvallisuutesi vuoksi.

1. Liu'uta neliömutterit (1) lisäasennuskiinnikkeiden (2) aukkoihin ja aseta kohdakkain jiirisahan asennusreikien kanssa. (Kuva K)
2. Työnnä pultit (7) aluslevyjen (8), jiirisahan asennusreikien ja lisäasennuskiinnikkeiden (2) aukkojen läpi neliömuttereihin (1) ja kiinnitä ja lukitse jiirisaha niillä lisäasennuskiinnikkeisiin (2). (Kuva K)

HUOMAUTUS: säädä lisäasennuskiinnikkeiden paikka niin lähelle sahan asennuskiinnikkeiden etupäätä kuin mahdollista.

1. Kiristä kaikki ruuvit (7) 5 mm:n kuusiokoloavaimella.
2. Asennettuasi jiirisahan tiukasti paikoilleen avaa jiirisahan pidättimen salpa ja liikuta leikkuupäätä varovasti ylös ja alas. Jos jalustan kaatuminen on tavallista, vaihda jiirisahan asentoa.
3. Avaa jiirisahan liukuvaunun lukitusnuppi ja liu'uta leikkuupää varovasti eteenpäin. Jos jalusta meinaa kaatua, aseta jiirisaha uudelleen vakaampaan asentoon kiinnikkeisiin.
4. Suorita liukuliiketesti varovasti suurimmalla jiirija viistokulmalla jalustan ja jiirisahan vakauden varmistamiseksi.

VAROITUS

• Älä asenna jiirisahan etupuolta jalustan takapuolelle. Jiirisaha tulisi kiinnittää niin, että jalustan pyöräpuoli tulee jiirisahan oikealle puolelle.
• Kun purat jiirisahaa, irrota se yhdessä asennuskiinnikeyksikön kanssa, jotta voit ottaa jiirisahan ja asennuskiinnikeyksikön yhdessä käyttöön seuraavalla kerralla. Huolehdi, että sinulla on ainakin kaksi ihmistä apuna, kun asennat tai purat jiirisahaa.

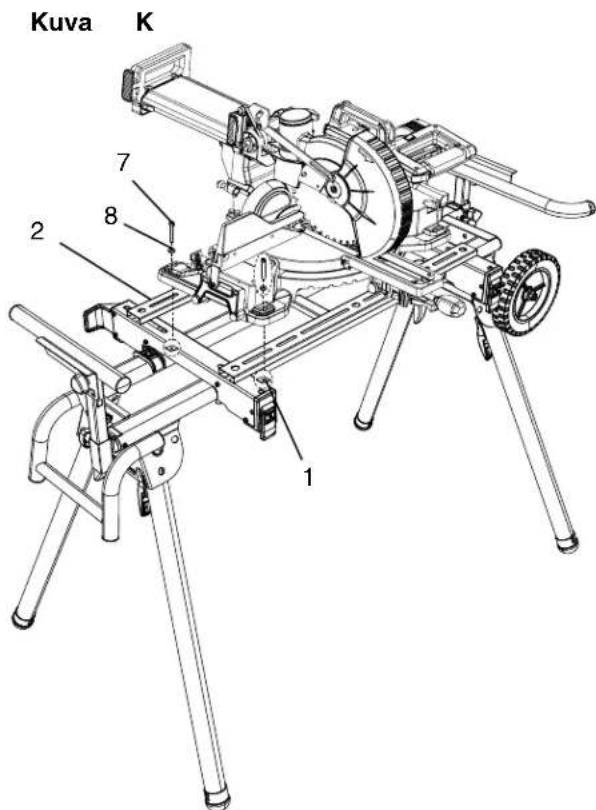

Kuva K 1 2 7 8

SÄÄTÄMINEN

VAROITUS

Vakavien henkilövahinkojen vähentämiseksi sammuta ja irrota kone virtalähteen pistorasiasta ennen kiinnikkeiden asentamista ja irrottamista ja säätöjen tai korjausten tekemistä. Tahaton käynnistys voi aiheuttaa henkilövahingon.

SÄÄTÖOHJEET

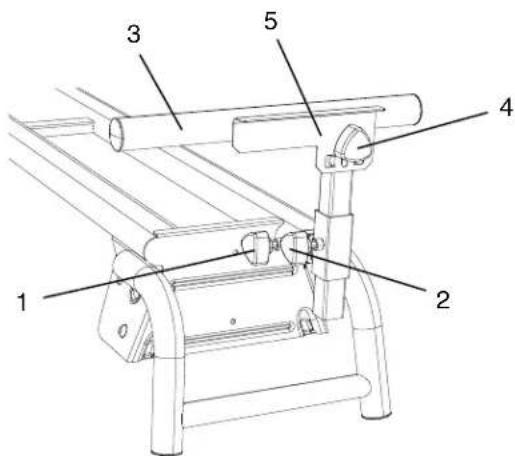

JATKOTUKIEN SÄÄTÄMINEN (KUVA L)

Jatkotukiyksikkö auttaa pitämään työkappaleen vaakatasossa ja vakaana leikkaustoimenpiteiden aikana.

1. Löysää lukitusnuppia (1) ja liu'uta jatkovarsi haluttuun pituuteen. Kiristä lukitusnuppi (1).
2. Säädä jatkotukiyksikkö (3) haluttuun korkeuteen löysäämällä korkeuden säätönuppia (2) ja kiristä sitten nuppi (2).
3. Toista sama toiselle jatkotuelle.
4. Jos tarvitaan toistuvaa leikkausta, säädä työn pysäytyslevy (5) haluttuun korkeuteen löysäämällä levyn säätönuppia (4) ja kiristä sitten nuppi.

Kuva L

Jos sahan asennuskiinnikkeet voivat liukua yläkiskojen yli tai ne voidaan irrottaa yläkiskoista, kun kiinnikkeiden lukkopalan salvat (1) on lukittu, kiinnikkeen säätöruuveja (2) on kiristettävä. Jos sahan asennuskiinnikkeet eivät sovi yläkiskojen päälle, kiinnikkeen säätöruuveja on löysättävä.

HUOMAUTUS: jiirisaha tulisi irrottaa

asennuskiinnikkeistä ennen kuin asennuskiinnikkeiden säätöruuveja (2) yritetään kiristää tai löysätä.

1. Löysää lukkomutteria (3) 10 mm:n jakoavaimella.
2. Kierrä säätöruuvia (2) Phillips-ruuvimeissellillä. Kiristä kiinnike kiertämällä ruuvia myötäpäivään ja löysää sitä kääntämällä vastapäivään.

HUOMAUTUS: jos sahan asennuskiinnikkeen lukkopalan salvan työntäminen alas lukitusasentoon ei onnistu helposti, säätöruuvi on liian tiukka. Älä laita lukkopalan salpaa väkisin lukitusasentoon. Säädä säätöruuvia (2) löysäämällä sitä.

1. Paina lukituspainiketta (4) ja nosta lukkopalan salpaa (1) ylös niin, että etupuristin laajenee täysin.

2. Asenna takapuristin jalustan takakiskoon ja laske sitten etupuristin jalustan etukiskon yli, jotta kiinnike asettuu kokonaan kiskojen päälle.

3. Lukitse kiinnike paikoilleen ja varmista, ettei liikettä ole.

VAROITUS

Varmista, että sahan asennuskiinnikkeet on asetettu kohtisuoraan suhteessa yläkiskoihin, jotta säätöruuvi pääse löystymään leikkaamisen aikana.

1. Kun kireyden säätö on valmis, kiristä lukkomutteri (3) kiinnittämistä varten.

2. Toista yllä olevat vaiheet sahan toisen asennuskiinnikkeen osalta.

Kuva M 2 3

Ole varovainen jalustan pystyttämisen ja taittamisen aikana, jotta kädet ja sormet eivät jää puristuksiin.

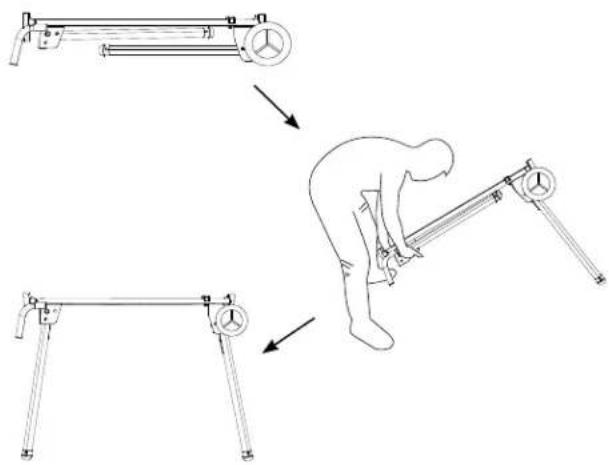

JALUSTAN PYSTYTTÄMINEN (KUVA N, O)

1. Nosta ensin jalustan pyöräpuoli ylös ja pura jalustan jalka paketista (1) tarttumalla jalustan lukitusvipuun (2) ja vapauttamalla ja siirtämällä jalka yläasentoon. Paikkatappi tulisi lukita alempaan aukkoon (3). (Kuva N)

2. Toista vaihe 1 vapauttaaksesi jalustan pyöräpuolen toisen jalan ja laita sitten jalustan oikea puoli nojaamaan lattiaa vasten. (Kuva O)

VAROITUS

Jotta jalustan jalat lukittuvat kunnolla, lukitusvipu (2) TÄYTYY kiinnittää jalustan jalkojen aukkoon.

1. Toista vaiheet 1–2 jalustan kahvapuolen jalkojen taittamiseksi.

VAROITUS

• Älä asenna jiirisahaa, ellei jalustan yläosa ole varmasti lukittu.
• Varmista loukkaantumisen estämiseksi, että jalusta on vakaa ja vaakasuorassa ennen kuin käytät sahaa. Pystytä jalusta tasaiselle paikalle niin, että kaikki neljä jalkaa koskettavat alustaa.

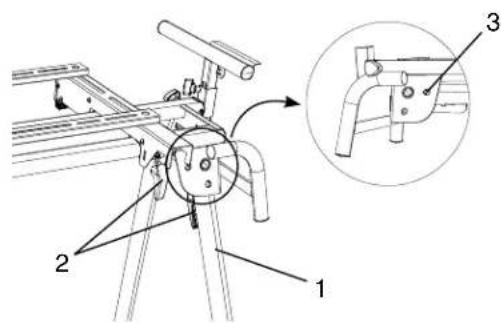

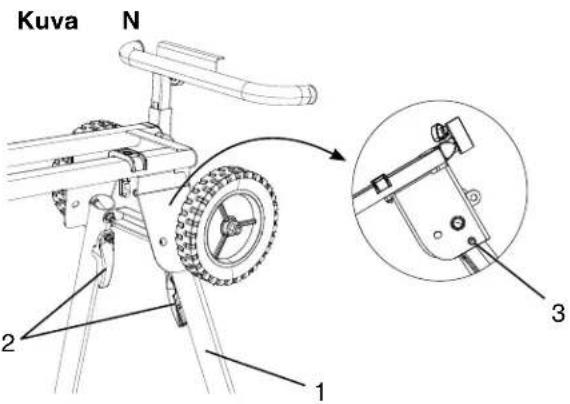

Kuva N 1 2 3

Kuva
0

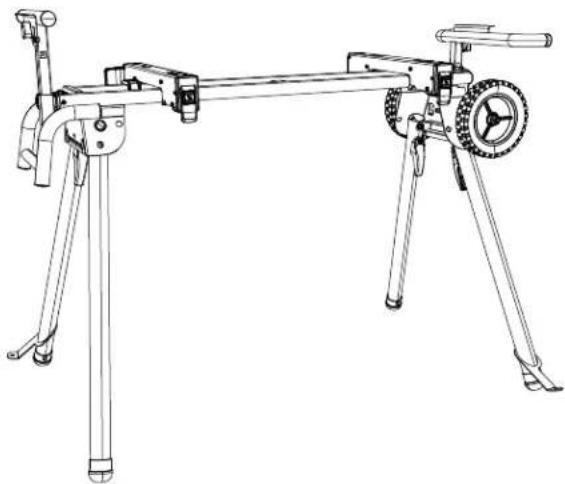

Jalustan pystyttäminen

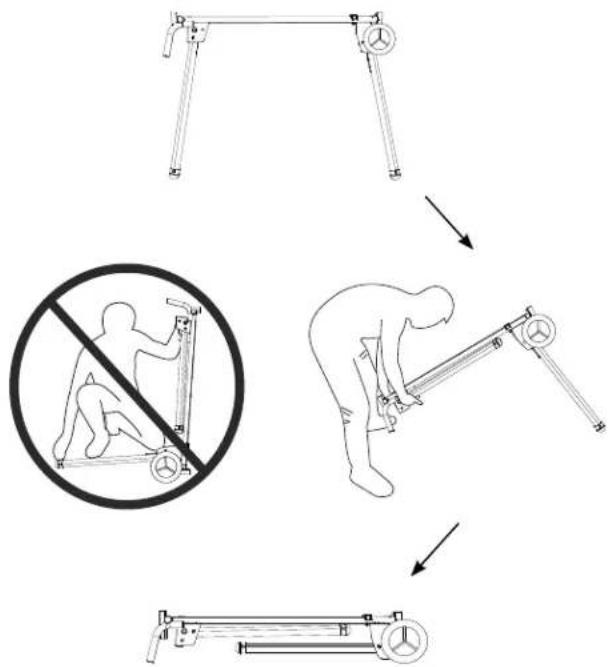

• Ennen kuin taitat jalustan, irrota jiirisaha jalustalta yhdessä asennuskiinnikkeiden kanssa ainakin kahden henkilön avustuksella.

• Kun taitat jalustan jalkoja, älä aseta pyöriä maahan, jotta jalusta ei liiku äkillisesti. (Kuva Q)

• Nosta jalustan kahvapuoli ylös ja taita jalustan jalka (1) vapauttamalla jalustan lukitusvipu (2) ylempään aukkoon (3). (Kuva P)

HUOMAUTUS: jotta sormet eivät jää puristuksiin taittaessasi jalustaa, seiso jalustan kahvan puoleisessa päässä. (Kuva Q)

1. Toista vaihe 1 taittaaksesi jalustan pyörän puoleisen toisen jalan ja laita sitten jalustan kahvapuoli nojaamaan lattiaa vasten. (Kuva Q)
2. Toista vaiheet 1–2 jalustan pyöräpuolen jalkojen taittamiseksi.

Kuva P

Kuva
Q

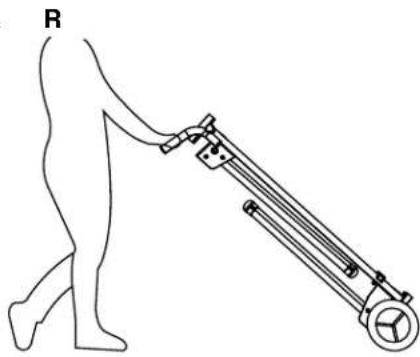

Jalustan kokoon taittaminen

Taita jalustan neljä jalkaa sivun 143 osiossa

"JALUSTAN KOKOON TAITTAMINEN" olevien

ohjeiden mukaisesti, pidä jalustan kahvoista molemmin käsin kiinni ja nosta jalusta hitaasti kuljetusta ja varastointia varten. (Kuva R)

VAROITUS

• Älä kuljeta kokoon taitettua jalustaa niin, että jiirisaha on asennettuna siihen.
• Kun kuljetat jalustaa ajoneuvossa, kiinnitä se tukevasti, jotta se ei pääse liikkumaan eikä vaurioidu.
• Kun varastoit jalustan, varmista että jiirisaha on purettu jalustalta ja jalusta on asetettu vaakatasoon vakaalle pinnalle. Älä koskaan säilytä jalustaa pystyasennossa tai niin, että se nojaa seinää vasten. (Kuva S)

Kuva

• Kun huollat jalustaa, käytä vain samanlaisia HiKOKI-varaosia. Minkä tahansa muiden osien käyttö voi aiheuttaa vaaroja tai laitevaurioita.
  Vain HiKOKIn valtuuttaman huoltokeskuksen tulisi tehdä korjaukset.
• Käytä aina sivusuojallisia suojalaseja ja pölysuojainta sähkötyökalun käytön aikana tai puhaltaessasi pölyä.
• Tarkista sahan asennuskiinnikkeet ajoittain varmistaen, että kiinnikkeet ovat tiukassa sivun 142 kohdan "ASENNUSKIINNIKKEIDEN SÄÄTÄMINEN" mukaisesti.

YLEINEN YLLÄPITO

Irrota jiirisaha huoltaessasi tai puhdistaessasi jalustaa. Käytä puhdasta puhdistusliinaa lian, pölyn, öljyn, rasvan yms. poistamiseen. Vältä liuottimien käyttöä puhdistaessasi muoviosia. Useimmat muovit ovat alttiita erityyppisten kaupallisten liuottimien aiheuttamille vaurioille, ja niiden käyttö voi vahingoittaa muoveja.

VAROITUS

Älä päästä jarrunesteitä, bensiiniä, öljypohjaisia tuotteita, läpitunkeutuvia öljyjä ja muita vastaavia kosketuksiin muoviosien kanssa. Kemikaali voi vahingoittaa, heikentää tai tuhota muovia, mikä voi aiheuttaa vakavan henkilövahingon.

PARTS LIST

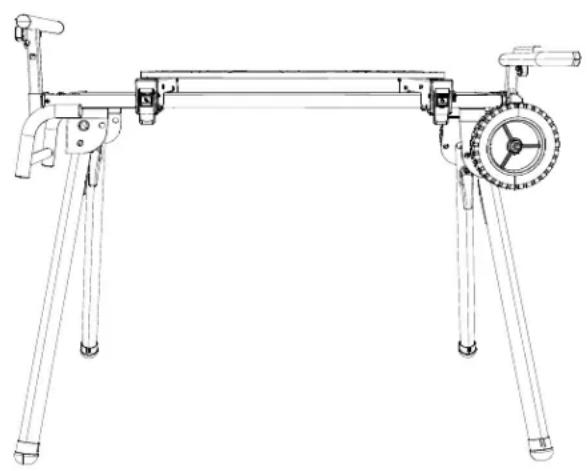

MITER SAW STAND MODEL NO. UU 240F
