GEBRUIKSAANWIJZING UU240F HiKOKI

Universele verstekzaagstandaard

VEILIGHEIDSINSTRUCTIES EN GEBRUIKSAANWIJZING

⚠ WAARSCHUWING

Onjuist of onveilig gebruik van deze verstekzaagstandaard kan de dood of ernstig lichamelijk letsel tot gevolg hebben! Deze handleiding bevat belangrijke informatie over productveiligheid. Lees en begrijp deze handleiding VOORDAT u de verstekzaagstandaard gebruikt. Bewaar deze handleiding voor gebruikers en eigenaren voordat ze de verstekzaagstandaard gebruiken. Deze handleiding moet op een veilige plaats worden bewaard.

Definitie van signaalwoorden 58

Algemene veiligheid 58

Veiligheid van de verstekzaagstandaard 59

Inhoud van de doos 60

Weet hoe uw standaard werkt 62

PAGINA

Montage 63

Aanpassing 67

Gebruik 68

Onderhoud 70

Onderdelenlijst 145

ÍNDICE

Español

SECCIÓN

• WAARSCHUWING geeft een gevaarlijke situatie aan die, indien deze niet vermeden wordt, kan leiden tot de dood of ernstig letsel.
• VOORZICHTIG duidt op een gevaarlijke situatie die, indien deze niet wordt vermeden, kan leiden tot licht of matig letsel of schade aan het apparaat kan veroorzaken.
• OPMERKING benadrukt essentiële informatie.

ALGEMENE VEILIGHEID

WAARSCHUWING

ALGEMENE VEILIGHEIDSINFORMATIE

Lees en begrijp alle waarschuwingen en bedieningsinstructies voordat u gereedschap of apparatuur gebruikt. Tijdens gebruik van gereedschap of apparatuur, moeten altijd elementaire veiligheidsmaatregelen worden genomen om het risico op persoonlijk letsel te verminderen.

Onjuist gebruik, onderhoud of aanpassing van gereedschap of apparatuur kan leiden tot ernstig letsel en materiële schade. Er zijn bepaalde toepassingen waarvoor gereedschappen en apparatuur zijn ontworpen. Wijzig de standaard op geen enkele manier en gebruik de standaard niet voor een oneigenlijke doel.

WAARSCHUWING

• Het niet naleven van deze regels kan leiden tot ernstig persoonlijk letsel.
• Houd beide handen aan de handgreep wanneer u de standaard omhoog en omlaag brengt om het risico op letsel te verminderen.
• Voordat u de standaard inklapt, MOET de verstekzaag van de standaard worden verwijderd.
• Alleen gebruiken met HiKOKI-montagebeugels. Montagebeugels aangeboden door anderen dan HiKOKI zijn niet getest met deze standaard en het gebruik ervan kan gevaarlijk zijn.

Zorg dat u deze hele handleiding leest en begrijpt voordat u probeert het product te monteren, bedienen of installeren. Deze veiligheidsinstructies zijn niet bedoeld om alle mogelijke omstandigheden te dekken die zich kunnen voordoen.

VEILIGHEID VAN DE VERSTEKZAAGSTANDAARD

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN DE VERSTEKZAAGSTANDAARD

• Houd kinderen op afstand. Alle bezoekers moeten op een veilige afstand van het werkgebied worden gehouden.
• Houd het werkgebied altijd schoon. Rommelige ruimtes en banken nodigen uit tot ongelukken.
• Controleer voordat u de standaard gebruikt of er geen onderdelen van de standaard zijn beschadigd of vervormd.
• Controleer voordat u de standaard gebruikt of alle onderdelen of componenten van de standaard correct zijn geïnstalleerd.

- Niet gebruiken in een gevaarlijke omgeving. Gebruik de standaard niet op vochtige of natte locaties en stel hem niet bloot aan regen. Zorg dat het werkgebied goed verlicht is.

- Gebruik de standaard altijd op een vlakke en egale ondergrond. Gebruik het niet op een ongelijkmatig of onstabiel oppervlak. Gebruik de standaard ook niet op een glad oppervlak. Het zal de laadcapaciteit van de standaard aanzienlijk verminderen.

- De standaard is ontworpen om te worden gebruikt als standaard voor HiKOKI-verstekzagen en heeft een capaciteit van maximaal 181 kg. Het totale gewicht van de verstekzaag en het werkstuk mag de capaciteit van deze standaard niet overschrijden. Onjuist gebruik of misbruik kan leiden tot productschade of persoonlijk letsel.

- Ga niet op de standaard zitten of staan. Hang of leg niets anders op de standaard dan de verstekzaag.

- Wijzig de standaard op geen enkele manier of gebruik de standaard niet voor andere doeleinden dan het monteren van een HiKOKI-verstekzaag.

- De standaard mag alleen worden gebruikt voor HiKOKI-verstekzagen met een zaagdiameter tot 305 mm. De standaard werkt echter niet met C12FSA.

- De verstekzaag moet stevig op de standaard worden gemonteerd volgens de instructiehandleiding.

- Lijn de positie en balans van de verstekzaag uit volgens deze instructiehandleiding na het monteren van de verstekzaag op de standaard.

- Wees voorzichtig tijdens het omhoog en omlaag brengen van de standaard om het risico op beknelling van handen en vingers te verminderen.

- Trek de stekker uit het stopcontact bij het monteren of demonteren van de verstekzaag op of van de standaard.

- Monteer voor uw veiligheid de verstekzaag op de standaard met de hulp van twee of meer personen.

- Wanneer u de verstekzaag op de standaard monteert, houdt u de verstekzaag stevig met uw handen vast totdat de nok van de montagebeugel goed vastzit om te voorkomen dat de verstekzaag van de rails van de standaard valt.

- Controleer na het monteren van de verstekzaag op de standaard of de standaard niet omvalt of onbedoeld wordt verplaatst door trillingen, wind, stoten of andere te verwachten externe krachten. Als hieraan niet kan worden voldaan, moet de stabiliteit worden verkregen door speciale veiligheidsmaatregelen. Veranker bijvoorbeeld de standaard stevig aan de grond of de fundering.

- Controleer af en toe of de standaard en de verstekzaag nog steeds goed gemonteerd vastzitten. Een losse standaard is onstabiel en kan tijdens gebruik verschuiven en ernstig letsel veroorzaken.

- Lees voordat u de gemonteerde verstekzaag gebruikt de handleiding van de verstekzaag zorgvuldig door.

- Voordat u de verstekzaag bedient, moet u controleren of de nokvergrendelingen op beide montagebeugels stevig zijn bevestigd, zodat de verstekzaag stevig op de standaard is gemonteerd.

- Leg de stroomkabel netjes op de grond om te voorkomen dat de verstekzaag vanaf de standaard omvalt en dat de gebruiker of omstanders in de kabel verstrikt raken.

- Draag geschikte kleding. Draag geen losse kleding, handschoenen, stropdassen, ringen, armbanden of andere sieraden die verstrikt kunnen raken in bewegende delen. Antislipschoenen worden aanbevolen. Draag beschermende haarbedekking om lang haar in te sluiten.

- Draag altijd oogbescherming met zijkleppen die voldoen aan de vereisten van EN166 wanneer u met de verstekzaag werkt om oogletsel te voorkomen. Gewone brillen bieden onvoldoende bescherming omdat ze geen slagvast veiligheidsglas bevatten. Gebruik ook een gezichtsmasker voor extra veiligheid en draag een stofmasker als het snijden stof oplevert.

- Reik niet te ver. Blijf te allen tijde op de juiste manier staan en blijf in evenwicht.

- Let bij het zagen van een lang stuk hout op de ondersteuning van het materiaal, omdat het gesneden materiaal uit balans kan raken en van de standaard kan vallen. Als het werkstuk voorbij de werksteun wordt geplaatst, kan de poot aan de andere kant van de standaard plotseling omhoog gaan vanwege onbalans in gewicht. Om dit te voorkomen, moet u de tegenovergestelde kant stevig vasthouden en extra ondersteuning gebruiken voordat u begint met zagen.

• Om de verstekzaag van de standaard te verwijderen, moet u controleren of de snijkop naar voren is getrokken en in de onderste positie is vergrendeld, vervolgens ontgrendelt u de nokken van de montagebeugel terwijl u de verstekzaag stevig met uw handen vasthoudt om te voorkomen dat de verstekzaag van de rails van de standaard valt. Verwijder de verstekzaag voorzichtig door middel van de montagebeugels met hulp van twee of meer personen.
• Wanneer u de standaard in een voertuig vervoert, moet u hem stevig vastbinden om beweging en mogelijke schade te voorkomen.
• Controleer, om het risico op letsel te verminderen, regelmatig of alle bevestigingsmiddelen zijn bevestigd en afgesteld volgens de montage-instructies in deze handleiding.
• Gebruik voor onderhoud aan de standaard alleen identieke HiKOKI-reserveonderdelen. Reparaties mogen alleen worden uitgevoerd door een door HiKOKI geautoriseerd servicecentrum.

BEWAAR DEZE INSTRUCTIES EN MAAK ZE BESCHIKBAAR VOOR ANDERE GEBRUIKERS EN EIGENAREN VAN DEZE STANDAARD.

INHOUD VAN DE DOOS

UW STANDAARD UITPAKKEN

Dit product moet worden gemonteerd.

1. Verwijder de standaard en alle onderdelen uit de doos.

2. Plaats de standaard op de grond.

3. Zet alle onderdelen apart van het verpakkingsmateriaal. Controleer elk onderdeel aan de hand van de onderstaande lijst en de illustratie op pagina 61 om er zeker van te zijn dat alle items er zijn voordat u verpakkingsmateriaal weggooit.

WAARSCHUWING

Als een onderdeel ontbreekt of beschadigd is, probeer dan niet om de standaard te monteren totdat het ontbrekende of beschadigde onderdeel correct is vervangen.

LIJST VAN LOSSE ONDERDELEN

ITEM BESCHRIJVING HOEVEELHEID

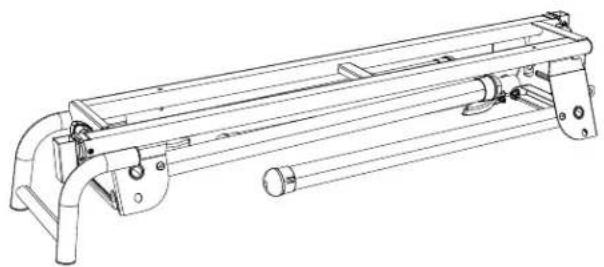

A Standaard 1
B Montagebeugel van verstekzaag 2
C Verlengarmsteunset 2
D Hulpmontagebeugel 2
E Hardwaretas voor beugelstopper 1
F Wiel 2
G Wielas 1
H Hardwaretas voor wiel 1
I	Hardwaretas voor hulpmontagebeugels	1
J	Ankerplaat	2

OPMERKING: Als een onderdeel ontbreekt of beschadigd is, probeer dan niet om de standaard te monteren totdat het ontbrekende of beschadigde onderdeel correct is vervangen.

INHOUD UITPAKKEN EN CONTROLEREN

Hoogte van de standaard(van grond tot zaagmontagebeugels)	887 mm
Omvang van de bodem van de standaard 1067 mm x 216 mm
Omvang van de ingeklapte standaard 1317 mm (L) x 465 mm (W) x 321 mm (H)
Omvang van de uitgetrokken standaard 1317 mm (L) x 785 mm (W) x 933 mm (H)
Diameter van wiel 203 mm
Maximale gewichtsbelasting van standaard	181 kg*Plaats geen zwaardere lading op deze standaard.
Maximale lengte van het te zagen materiaal	2426 mm*Breng geen langer materiaal aan.
Gewicht van standaard 22,7 kg

De standaard mag alleen worden gebruikt voor HiKOKI-verstekzagen met een zaagdiameter tot 305 mm. De standaard werkt echter niet met C12FSA.

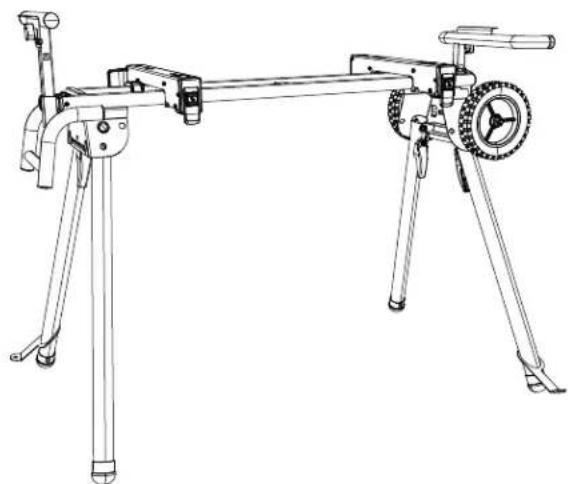

WEET HOE UW STANDAARD WERKT

Montagebeugels van verstekzaag Rechter verlengsteunset Werkstopplaat Werkstopplaat afstelknop Vergrendelknop Nokvergrendeling Standaardpoot Handgreep van standaard Ankerplaat Hulpmontagebeugels Linker verlengsteunset Hoogteaanpassingsknop van verlengsteun Wielen Rail Netsnoerwikkelaar

MONTAGE

GEREEDSCHAPPEN DIE NODIG ZIJN VOOR MONTAGE

De standaard moet door de gebruiker worden gemonteerd. Gereedschappen nodig voor montage zijn: 10 mm sleutel, twee 17 mm sleutels, 5 mm inbussleutel en een Philips-schroevendraaier.

MONTAGE-INSTRUCTIES

⚠ WAARSCHUWING

Sluit voor uw eigen veiligheid nooit de verstekzaagstekker aan op een stopcontact voordat alle montage- en afstelstappen zijn voltooid en u de veiligheids- en bedieningsinstructies hebt gelezen en begrepen.

DE WIELEN INSTALLEREN (AFB. A, B)

1. Vouw de standaard uit met de instructie van „DE STANDAARD OPSTELLEN” op pagina 68.

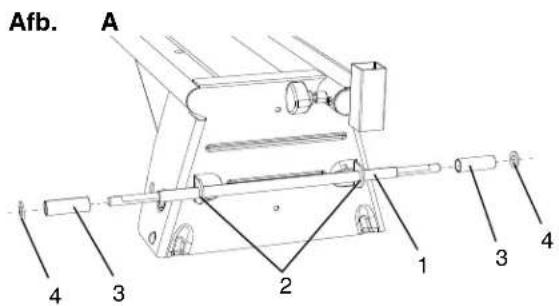

2. Steek de wielas (1) in de wielashouder (2). (Afb. A)
3. Bevestig een lange bus (3) en een sluitring (4) aan elke zijde van de wielas (1). (Afb. A)

OPMERKING: Stel de wielas (1) af en zorg ervoor dat de as aan beide uiteinden van de standaard even lang is.

1. Steek een kortere bus (5) in elk wiel (6) en bevestig de wielen (6) aan de wielas (1). (Afb. B)

OPMERKING: De kant met meer ribben op het wiel moet naar binnen wijzen.

1. Plaats de sluitringen (7) en borgmoeren (8) op de twee uiteinden van de wielas (1) en draai de wielen vast met behulp van twee 17 mm sleutels. (Afb. B)

OPMERKING: Draai ze niet te stevig vast, anders draaien de wielen niet.

Afb. A 1 2 3 4 3 4

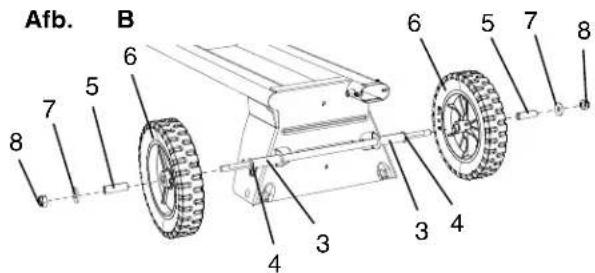

Afb. B 6 5 7 8 7 5 4 3 4 3 6 5 8

MONTAGE VAN DE VERLENGSTEUNSET (AFB. C)

1. Steek de gebogen verlengingssteun (1) in de verlengingssteunarm aan de wielzijde (2) en zet vast met de hoogte-instelknop (3).
2. Steek de rechte verlengingssteun (4) in de verlengingssteunarm aan de hendelzijde (2) en zet vast met de hoogte-instelknop (3).

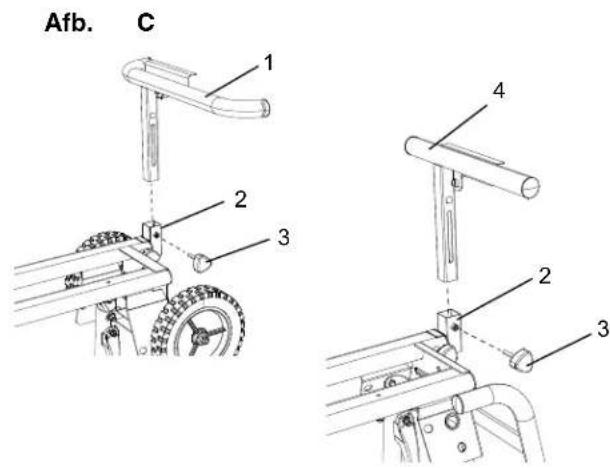

Afb. C 1 2 3 4 2 3

DE BEUGELSTOPERS INSTALLEREN (AFB. D)

1. Plaats een beugelstopper (1) op een van de rails en lijn het gat op de beugelstopper (1) uit met het gat (2) op de rail.
2. Steek een borgbout (3) door het gat van de beugelstopper en het gat op de rail. Draai vast met de stopmoer (4) met behulp van de 10 mm sleutel.
3. Herhaal bovenstaande stappen voor het installeren van de andere beugelstopper aan het andere uiteinde van de rail.

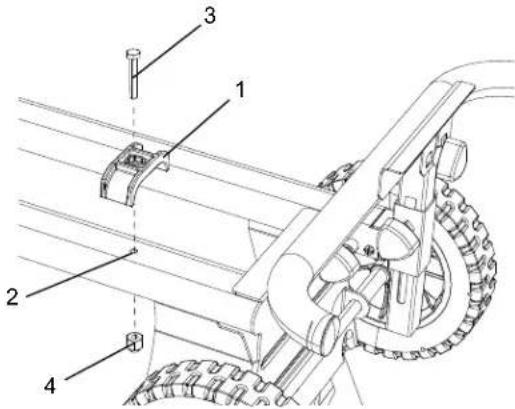

Afb. D

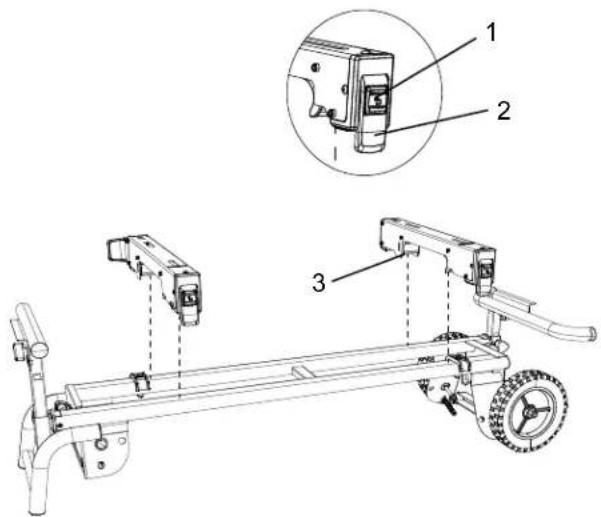

1. Druk op de vergrendelknop (1) en til de nokvergrendeling (2) omhoog.
2. Plaats de achterste klem (3) op de achterste rail van de standaard en laat vervolgens het voorste uiteinde van de zaagmontagebeugel over de voorste rail van de standaard zakken.
   OPMERKING: Plaats de zaagmontagebeugels aan de binnenkant van de beugelstoppers.
3. Schuif de zaagmontagebeugel naar de gewenste positie en duw de nokvergrendeling (2) omlaag om te vergrendelen.
4. Herhaal de bovenstaande stappen voor de andere zaagmontagebeugel.

Afb. E

Volg de onderstaande stappen om de ankerplaten te installeren om de standaard stabiel te maken voor gebruik.

1. Steek een ankerplaat (1) rechtstreeks door een standaardpoot (2) en bevestig de ankerplaat (1) aan het grondoppervlak met een anker (schroef, bout, pen enz.) die geschikt is voor het type grondoppervlak (aarde, houten vloerbedekking, beton enz.).
2. Steek de andere ankerplaat in de diagonale standaardpoot zoals getoond in Afb. G. Bevestig de ankerplaat op dezelfde manier aan de grond.

WAARSCHUWING

• Zorg ervoor dat beide ankerplaten stevig aan de grond zijn bevestigd en dat de standaard stabiel is.
• De juiste manier om de ankerplaten te bevestigen kan verschillen afhankelijk van het type grondoppervlak. Als de ankerplaten niet stevig zijn bevestigd en de standaard onstabiel is, neem dan passende maatregelen om de ankerplaten te bevestigen.

Afb. F

niet inbegrepen 1 2

Afb. G

• Monteer de verstekzaag niet op de standaard zonder eerst te controleren of de standaard volledig is uitgetrokken en veilig is vergrendeld. Volg de instructies in hoofdstuk „DE STANDAARD OPSTELLEN“ op pagina 68 om de standaard in te stellen. Als u dit niet doet, kan dit leiden tot letsel en schade aan de standaard en de verstekzaag.
• Gebruik altijd de zaagmontagebeugels en de hulpmontagebeugel samen wanneer u de verstekzaag op de standaard monteert.
• Lees voordat u de gemonteerde verstekzaag gebruikt de handleiding van de verstekzaag zorgvuldig door.

Gebruik van hulpmontagebeugels (meegeleverd) (AFB. H, I, J, K)

1. Steek twee vierkante moeren (1) in de gleuf aan elk uiteinde van beide hulpmontagebeugels (2) en schuif ze naar het midden van de hulpmontagebeugels. (Afb. H)

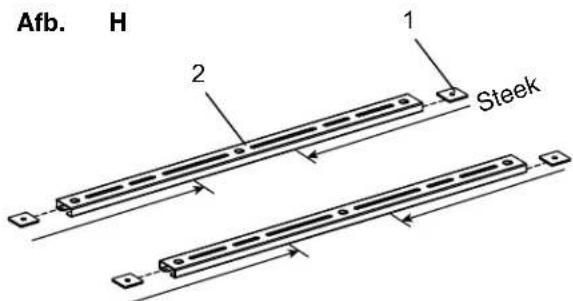

Afb. H 1 2 Steek

1. Plaats twee sluitringen (3) in de hulpmontagebeugel (2) en lijn deze uit met het gat aan het uiteinde van de hulpmontagebeugels (2). (Afb. I)
2. Om de hulpmontagebeugel (2) op de zaagmontagebeugels (4) te monteren, steekt u de schroeven (5) door de geplaatste sluitringen (3) in de vierkante moeren (1) onder de zaagmontagebeugel (4) voor het bevestigen van elk uiteinde van de hulpmontagebeugel (2) met een 5 mm inbussleutel. (Afb. I)
3. Herhaal de bovenstaande stappen van 2 en 3 voor het monteren van de andere hulpmontagebeugel.

OPMERKING: Draai de vier schroeven (5) op dit moment nog niet stevig vast.

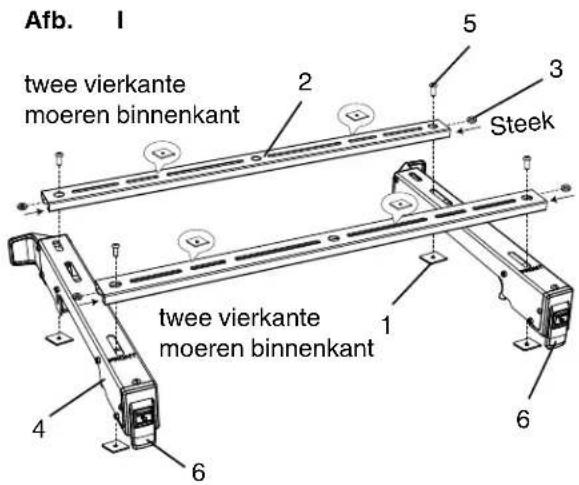

Afb. 1 twee vierkante moeren binnenkant 2 5 3 Steek twee vierkante moeren binnenkant 1 4 6 6

1. Zorg ervoor dat de nokvergrendelingen (6) van de zaagmontagebeugels (4) in de ontgrendelde positie staan. (Afb. J)
2. Laat de achterste en voorste uiteinden van de montagebeugelset op de achterste en voorste rails van de standaard zakken. De voorste bevestigingsklemmen van de zaagmontagebeugels (4) moeten volledig op de voorste rail zitten. Zorg ervoor dat de zaagmontagebeugels haaks op de voorste en achterste rails zijn geplaatst. (Afb. J)
3. Vergrendel de montagebeugelset op zijn plaats door de twee nokvergrendelingen (6) naar beneden te drukken. (Afb. J)

WAARSCHUWING

• Zorg ervoor dat de zaagmontagebeugels stevig op de standaard kunnen worden geklemd voordat u de verstekzaag monteert.
• Om het risico op letsel te verminderen, moet u na de montage en vóór elk gebruik ervoor zorgen dat alle bouten en moeren goed zijn vastgedraaid en alle mechanismen correct werken.

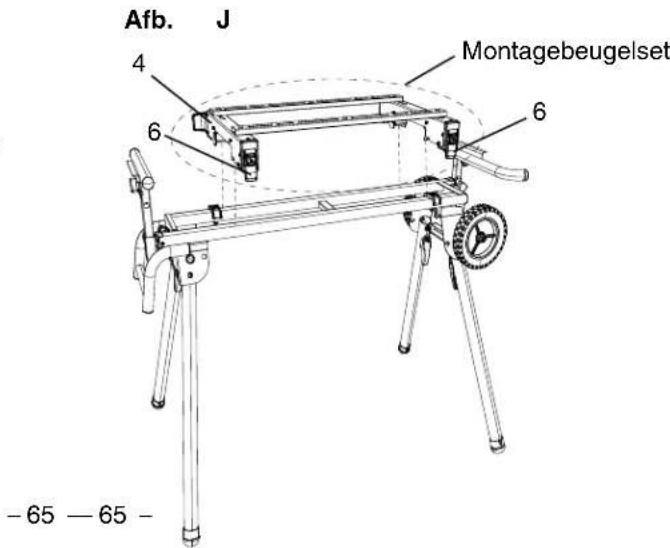

Afb. J 4 Montagebeugelset 6 -65 — 65 -

WAARSCHUWING

• De snijkop op alle glijdende verstekzagen moet worden vergrendeld in zowel de voorwaartse als de onderste positie voordat wordt geprobeerd om de standaard te monteren. Als u dit niet doet kan dit leiden tot ernstig persoonlijk letsel.
• Blijf waakzaam. De standaard en de verstekzaag kunnen tijdens deze procedure vallen en ernstig letsel veroorzaken.
• Gebruik de verstekzaag niet op de standaard wanneer de poten van de standaard zijn ingeklapt.
• Leg de stroomkabel netjes neer om te voorkomen dat door de stroomkabel de standaard omvalt tijdens het zagen.
• Koppel de verstekzaag los en vergrendel de snijkop in de onderste positie. Als de verstekzaag een schuifrail heeft, vergrendelt u de snijkop in de onderste positie en voorwaartse positie. Plaats de verstekzaag op de montagebeugels.

OPMERKING: Plaats voor uw eigen veiligheid de verstekzaag op de beugels met hulp van twee of meer personen.

1. Schuif de vierkante moeren (1) naar de gleuven van de hulpmontagebeugels (2) en lijn deze uit met de montagegaten van de verstekzaag. (Afb. K)
2. Steek de bouten (7) door de sluitringen (8), de montagegaten van de verstekzaag en de gleuven van de hulpmontagebeugels (2) in de vierkante moeren (1) om de verstekzaag op de hulpmontagebeugels te monteren en te vergrendelen (2). (Afb. K)

OPMERKING: Stel de positie van de hulpmontagebeugels zo dicht mogelijk bij het voorste uiteinde van de zaagmontagebeugels in.

1. Draai alle bouten (7) vast met een 5 mm inbussleutel.
2. Nadat u de verstekzaag veilig hebt gemonteerd, ontgrendelt u de vergrendelknop van de verstekzaag en beweegt u de snijkop voorzichtig op en neer. Als de standaard dreigt om te vallen, plaatst u de verstekzaag opnieuw.
3. Ontgrendel de vergrendelknop van de schuifwagen van de verstekzaag en schuif de snijkop voorzichtig naar voren. Als de standaard dreigt om te vallen, plaatst u de verstekzaag opnieuw voor een stabielere positie op de beugels.
4. Voer voorzichtig een glijdende bewegingstest uit bij de maximale verstek- en schuine hoek om de stabiliteit van de standaard en de verstekzaag te waarborgen.

WAARSCHUWING

• Monteer de voorkant van de verstekzaag niet terug op de standaard. De verstekzaag moet worden gemonteerd zodanig dat de wielzijde van de standaard aan de rechterkant van de verstekzaag komt.
• Wanneer u de verstekzaag demonteert, verwijdert u de verstekzaag samen met de montagebeugelset, zodat u de verstekzaag en de montagebeugelset allemaal bij elkaar kunt zetten voor de volgende keer dat u ze gebruikt. Zorg dat u hulp van twee of meer mensen heeft wanneer u de verstekzaag monteert of demonteert.

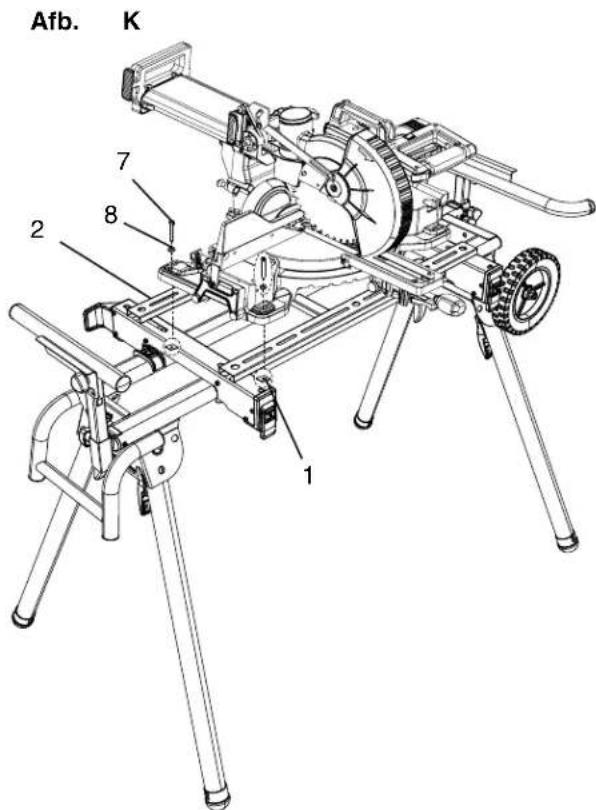

Afb. K 1 2 7 8

AANPASSING

⚠ WAARSCHUWING

Om het risico van ernstig persoonlijk letsel te verminderen, schakelt u de machine uit en haalt u de stekker uit het stopcontact voordat u de montagebeugels installeert en verwijdert, aanpassingen uitvoert of reparaties uitvoert. Onbedoeld opstarten kan letsel veroorzaken.

AANPASSINGSINSTRUCTIES

DE VERLENGSTEUNEN AANPASSEN (AFB. L)

De set verlengingssteunen helpen het werkstuk horizontaal en stabiel te houden tijdens het zagen.

1. Maakde vergrendelknop (1) los en schuif de verlengarm op de gewenste lengte. Draai de vergrendelknop (1) vast.
2. Draai de hoogte-instelknop (2) los om de set verlengingssteunen (3) op de gewenste hoogte in te stellen en draai vervolgens de knop (2) vast.
3. Herhaal dit voor de andere verlengsteun.
4. Als herhaaldelijk moet worden gezaagd, draai dan de plaatafstelknop (4) los om de werkstopplaat (5) in te stellen op de gewenste hoogte en draai hem dan vast.

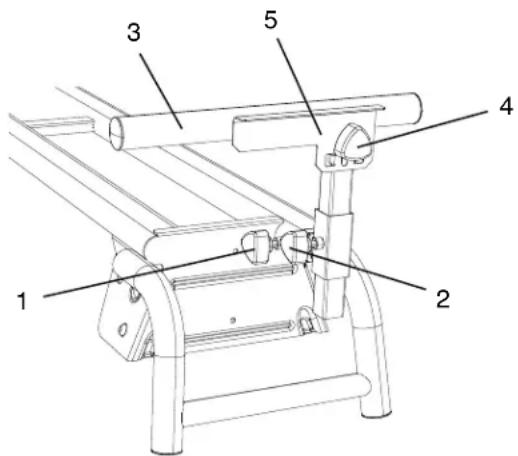

Afb. L

Als de zaagmontagebeugels over de bovenste rails kunnen schuiven of van de bovenste rails kunnen worden verwijderd wanneer de nokvergrendelingen van de beugel (1) zijn vergrendeld, moeten de afstelschroeven van de beugel (2) worden vastgedraaid. Als de zaagmontagebeugels niet over de bovenste rails passen, moeten de afstelschroeven van de beugel worden losgedraaid.

OPMERKING: De verstekzaag moet van de montagebeugels worden verwijderd voordat u probeert de afstelschroeven van de beugel (2) vast te draaien of los te draaien.

1. Draai de borgmoer (3) los met een 10 mm sleutel.
2. Draai de afstelschroef (2) met een Philips- schroevendraaier. Draai de schroef met de klok mee om de beugel vast te draaien en draai tegen de klok in om hem los te maken.

OPMERKING: Als de nokvergrendeling van de zaagmontagebeugel niet gemakkelijk in de vergrendelstand kan worden geduwd, is de afstelschroef te stevig vastgedraaid. Forceer de nokvergrendeling niet in de vergrendelde positie. Draai de afstelschroef (2) los om hem aan te passen.

1. Druk op de vergrendelknop (4) en til de nokvergrendeling (1) omhoog zodat de voorste klem volledig is uitgeklapt.

2. Installeer de achterste klem op de achterste rail van de standaard en laat de voorste klem over de voorste rail van de standaard zakken om de beugel volledig over de rails te plaatsen.

3. Vergrendel de beugel op zijn plaats en zorg dat er geen beweging is.

⚠ WAARSCHUWING

Zorg ervoor dat de zaagmontagebeugels loodrecht op de bovenste rails staan om te voorkomen dat de afstelschroef losraakt tijdens het zagen.

1. Wanneer de aanpassing van de spanning is voltooid, draait u de borgmoer (3) heel stevig vast.

2. Herhaal de bovenstaande stappen voor de andere zaagmontagebeugel.

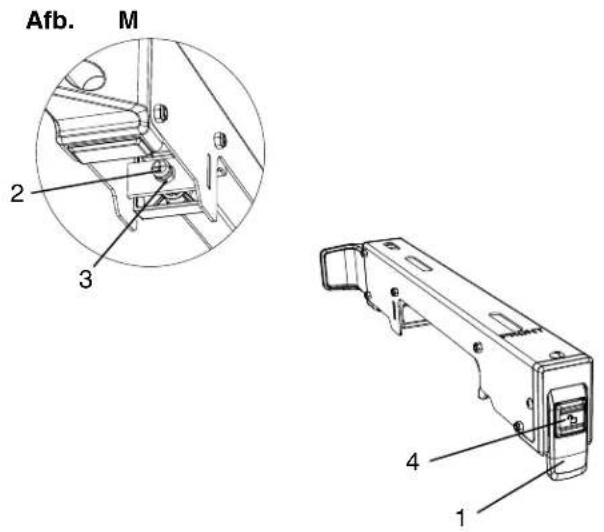

Afb. M 2 3 4 1

GEBRUIK

GEBRUIKSINSTRUCTIES

⚠ WAARSCHUWING

Wees voorzichtig tijdens het opstellen en inklappen van de standaard om het risico op beknelling van handen en vingers te verminderen.

DE STANDAARD OPSTELLEN (AFB. N, O)

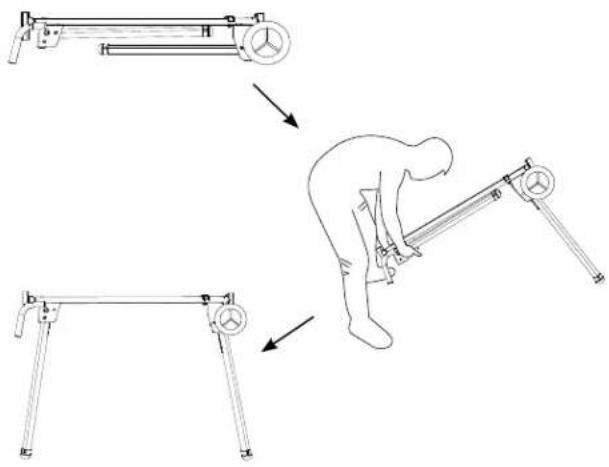

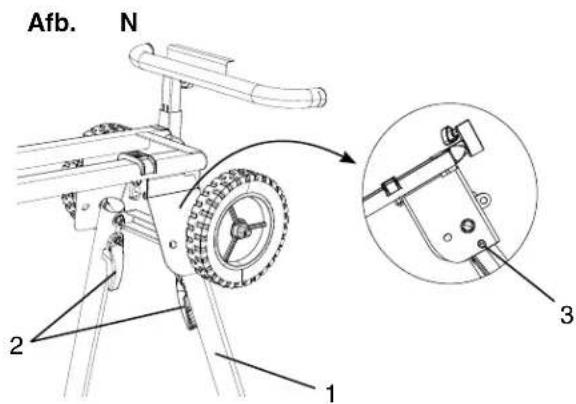

1. Til eerst de wielzijde van de standaard op en klap de standaardpoot (1) uit door de vergrendelingshendel van de standaardpoot (2) vast te pakken om de standaardpoot los te maken en in de bovenste positie te plaatsen. De locatiepen moet in de onderste sleuf (3) worden vergrendeld. (Afb. N)

2. Herhaal stap 1 om de andere standaardpoot aan de wielzijde van de standaard los te maken en laat de rechterkant van de standaard op de vloer rusten. (Afb. O)

⚠ WAARSCHUWING

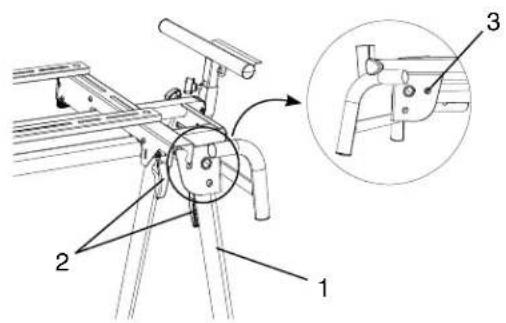

Om de standaardpoten goed te vergrendelen, MOET de vergrendelingshendel (2) in de gleuf op de standaardpoten worden vastgezet.

1. Herhaal stap 1-2 voor het uitklappen van de standaardpoten aan de handgreepzijde van de standaard.

⚠ WAARSCHUWING

• Monteer de verstekzaag alleen als de bovenkant van de standaard stevig is vergrendeld.
• Zorg ervoor dat de standaard stabiel en vlak is voordat u de verstekzaag bedient om letsel te voorkomen. Plaats de standaard op een gelijkmatig oppervlak zodat alle vier de poten de grond raken.

Afb. N 2 1 3

Afb. O
De standaard opstellen

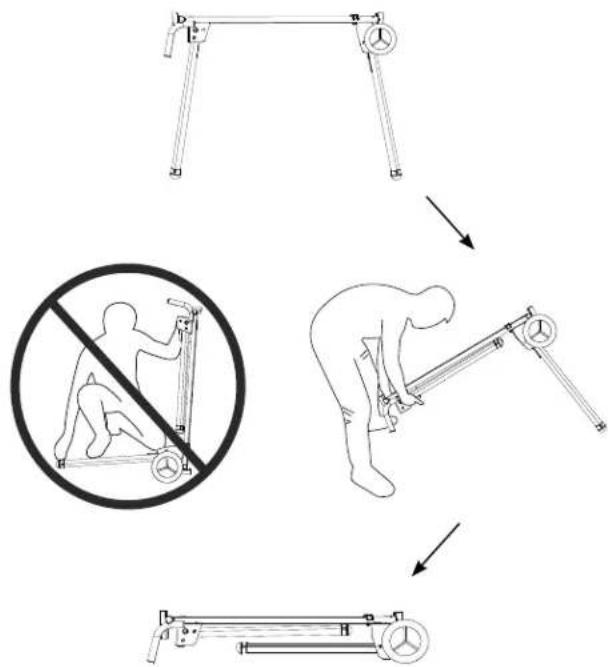

• Voordat u de standaard inklapt, verwijdert u de verstekzaag samen met de montagebeugels van de standaard met hulp van twee of meer personen.

• Plaats de wielen niet op de grond wanneer u de poten van de standaard inklapt om plotselinge beweging van de standaard te voorkomen. (Afb. Q)

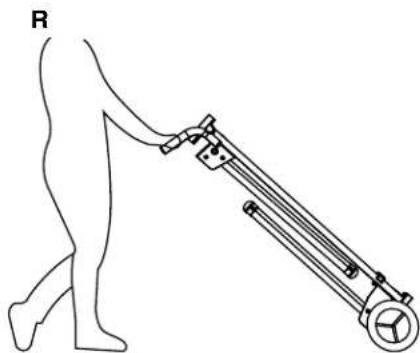

• Til de handgreepzijde van de standaard op en klap de standaardpoot (1) in door de vergrendelingshendel van de standaardpoot (2) in de hogere sleuf (3) los te laten. (Afb. P)

OPMERKING: Ga aan het uiteinde van de standaard staan om te voorkomen dat vingers bekneld raken tijdens het inklappen van de standaard. (Afb. Q)

1. Herhaal stap 1 om de andere standaardpoot aan de handgreepzijde van de standaard in te klappen en laat vervolgens de rechterkant van de standaard op de vloer rusten. (Afb. Q)
2. Herhaal stap 1-2 voor het inklappen van de standaardpoten aan de wielzijde van de standaard.

Afb. P

Afb.
Q
De standaard inklappen

Klap de vier poten van de standaard in aan de hand van de instructies in hoofdstuk „DE STANDAARD INKLAPPEN” op pagina 69, houd de standaardhandgrepen met beide handen vast en til de standaard langzaam op voor transport en opslag. (Afb. R)

WAARSCHUWING

• Vervoer de uitgeklapte standaard niet met een verstekzaag erop gemonteerd.
• Wanneer u de standaard in een voertuig vervoert, moet u hem stevig vastbinden om beweging en mogelijke schade te voorkomen.
• Zorg er bij het opbergen van de standaard voor dat de verstekzaag van de standaard is gedemonteerd en de standaard plat op een stabiel oppervlak ligt. Bewaar de standaard nooit rechtop of tegen de muur geplaatst. (Afb. S)

Afb.

- Gebruik voor onderhoud aan de standaard alleen identieke HiKOKI-reserveonderdelen. Gebruik van andere onderdelen kan gevaar of productschade veroorzaken.

Reparaties mogen alleen worden uitgevoerd door een door HiKOKI geautoriseerd servicecentrum.

• Draag altijd een veiligheidsbril of veiligheidsbril met zijkleppen en stofmasker tijdens het gebruik van elektrisch gereedschap of bij het blazen van stof.
• Controleer af en toe de zaagmontagebeugels en zorg ervoor dat de montagebeugels goed vastzitten door „DE ZAAGMONTAGEBEUGELS AANPASSEN“ op pagina 67.

ALGEMEEN ONDERHOUD

Verwijder de verstekzaag bij onderhoud of reiniging van de standaard. Gebruik schone doeken om vuil, stof, olie, vet en dergelijke te verwijderen. Gebruik geen oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoff en zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd.

⚠ WAARSCHUWING

Gebruik geen remvloeistoff en, benzine, producten op petroleumbasis, penetrerende oliën, enzovoort, zodat ze niet in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, week maken of vernietigen, wat ernstig persoonlijk letsel kan veroorzaken.
