DEFINIÇÃO DE PALAVRAS DE SINALIZAÇÃO

• AVISO indica uma situação perigosa que, se não for evitada, poderá resultar em morte ou lesões graves.
• CUIDADO indica uma situação perigosa que, se não for evitada, poderá resultar em lesões leves ou moderadas ou causar danos à máquina.
• NOTA enfatiza informações essenciais.

SEGURANÇA GERAL

AVISO

INFORMAÇÕES DE SEGURANÇA GERAL

Leia e compreenda todos os avisos e instruções de operação antes de usar qualquer ferramenta ou equipamento. Ao usar ferramentas ou equipamentos, devem ser sempre seguidas as precauções básicas de segurança para reduzir o risco de ferimentos.

A operação, manutenção ou modificação inadequada de ferramentas ou equipamentos pode resultar em lesões graves e danos materiais. Existem certas aplicações para as quais ferramentas e equipamentos são projetados. Não modifique o suporte de forma alguma nem use para fins que não os pretendidos.

AVISO

• O não cumprimento destas regras pode resultar em lesões graves.
• Para reduzir o risco de lesões, mantenha as duas mãos na pega ao levantar e baixar o suporte.
• Antes de dobrar o suporte, a serra de esquadria DEVE ser removida do suporte.
• Use apenas com os grampos de instalação HiKOKI. Os grampos de instalação oferecidos por outros que não a HiKOKI não foram testados com este suporte e o seu uso pode ser perigoso.

Leia e compreenda todo este manual antes de tentar montar, operar ou instalar o produto. Estas instruções de segurança não se destinam a cobrir todas as condições possíveis que possam ocorrer.

• Mantenha as crianças afastadas. Todos os visitantes devem ser mantidos a uma distância segura da área de trabalho.
• Mantenha sempre a área de trabalho limpa. Áreas e bancos desarrumados provocam acidentes.
• Antes de usar o suporte, verifique se nenhuma parte do suporte está danificada ou deformada.
• Antes de usar o suporte, verifique se todas as peças ou componentes do suporte estão instalados corretamente.
• Não use em ambiente perigoso. Não use o suporte em locais húmidos ou molhados, nem o exponha à chuva. Mantenha a área de trabalho bem iluminada.
• Use sempre o suporte numa superfície plana e nivelada. Não o utilize em superfícies irregulares ou instáveis. Além disso, não use o suporte em superfícies escorregadias. Reduzirá bastante a capacidade de carga do suporte.
• O suporte foi projetado para ser usado como suporte para serras de esquadria HiKOKI e tem capacidade para até 181 kg. O peso total da serra de esquadria e da peça de trabalho não deve exceder a capacidade deste suporte. Qualquer uso indevido ou abuso pode resultar em danos ao produto ou lesões pessoais.
• Não se sente nem suba no suporte. Não pendure nem coloque nada além da serra de esquadria sobre o suporte.
• Não modifique o suporte de forma alguma nem use para qualquer outra finalidade que não seja a instalação de uma serra de esquadria HiKOKI.
• O suporte deve ser usado apenas para serras de esquadria HiKOKI com um diâmetro de lâmina de até 305 mm. No entanto, o suporte não funciona com a C12FSA.
• A serra de esquadria deve ser firmemente montada com o suporte conforme o manual de instruções.
• Alinhe a posição e o equilíbrio da serra de esquadria de acordo com este manual de instruções depois de montar a serra de esquadria no suporte.
• Tome cuidado ao elevar e baixar o suporte para reduzir o risco de entalar as mãos e os dedos.
• Desligue a ficha de corrente da tomada ao montar ou desmontar a serra de esquadria do suporte.
• Monte a serra de esquadria no suporte com a ajuda de duas ou mais pessoas para sua segurança.
• Ao montar a serra de esquadria no suporte, segure-a firmemente com as mãos até que o came do grampo de instalação trave firmemente para impedir que a serra de esquadria caia dos trilhos do suporte.
• Depois de montar a serra de esquadria no suporte, verifique se o suporte não cairá ou será movido involuntariamente por vibração, vento, impacto ou outras forças externas previsíveis. Se isso não for possível, a estabilidade será obtida por medidas especiais de segurança. Por exemplo, anore firmemente o suporte ao solo ou fundação.
• Verifique ocasionalmente o suporte e a serra de esquadria, certificando-se de que a instalação da serra de esquadria ainda esteja firme. Um suporte solto é instável e pode deslocar-se durante o uso, causando ferimentos graves.
• Antes de operar a serra de esquadria montada, leia atentamente o manual de instruções da serra de esquadria.
• Antes de operar a serra de esquadria, confirme se as travas do came nos dois grampos de instalação estão firmemente presas, de modo que a serra de esquadria esteja montada com segurança no suporte.
• Para evitar que a serra de esquadria caia do suporte, disponha cuidadosamente o cabo de alimentação no chão de forma a impedir que o operador ou os observadores sejam apanhados pelo cabo.
• Use roupas adequadas. Não use roupas largas, luvas, gravatas, anéis, pulseiras ou outras joias que possam ficar presas nas peças móveis. Recomenda-se calçado antiderrapante. Use uma cobertura protetora para cabelos longos.
• Sempre use proteção ocular com proteções laterais que atendam aos requisitos da EN166 ao trabalhar com a serra de esquadria para evitar lesões oculares. Os óculos comuns não oferecem proteção adequada porque não têm vidro de segurança resistente a impactos. Além disso, use uma máscara facial para segurança adicional e use uma máscara contra poeira se a operação de corte produzir poeira.
• Não se estique demasiadamente. Mantenha sempre os pés assentes e o equilíbrio adequado.

• Ao cortar um pedaço longo de madeira, tenha cuidado com a posição de suporte do material, pois o material cortado pode desequilibrar-se e cair do suporte. Além disso, se a peça de trabalho for colocada além do suporte de trabalho, a perna do outro lado do suporte poderá ser levantada repentinamente devido ao desequilíbrio de peso. Para evitar essa ocorrência, segure firmemente o lado oposto e use um suporte extra antes de iniciar a operação de corte.

• Para separar a serra de esquadria do suporte, confirme se a cabeça de corte está puxada para frente e travada na posição abaixo da e, em seguida, destrave as travas de came do grampo de instalação enquanto segura a serra de esquadria firmemente com as mãos para impedir que a serra de esquadria caia dos trilhos do suporte. Remova a serra de esquadria com os grampos de instalação cuidadosamente, com a ajuda de duas ou mais pessoas.

• Ao transportar o suporte num veículo, amarre-o com segurança para evitar movimentos e possíveis danos.
• Para reduzir o risco de lesões, verifique periodicamente se todos os elementos de fixação estão instalados e ajustados de acordo com as instruções de montagem incluídas neste manual.
• Quando efetuar a manutenção do suporte, use apenas peças de reposição HiKOKI idênticas. As reparações devem ser realizadas apenas por um centro de serviço autorizado da HiKOKI.

GUARDE ESTAS INSTRUÇÕES E DISPONIBILIZE-AS AOS OUTROS UTILIZADORES E PROPRIETÁRIOS DESTE SUPORTE.

CONTEÚDO DA EMBALAGEM

DESEMBALAR O SEU SUPORTE

Este produto requer montagem.

1. Remova o suporte e todas as peças da embalagem.

2. Coloque o suporte no chão.

3. Separe todas as peças do material de embalagem. Verifique cada uma com a lista abaixo e a ilustração na página 87 para garantir que todos os itens sejam contabilizados antes de descartar qualquer material de embalagem.

AVISO

Se alguma peça estiver em falta ou danificada, não tente montar o suporte até que a peça em falta ou danificada seja corretamente substituída.

TABELA DE PEÇAS SEPARADAS

ITEM DESCRIÇÃO QUANTIDADE

A Suporte 1

B Grampo de instalação da serra de esquadria 2

C Montagem do suporte do braço de extensão 2

D Grampo auxiliar de instalação 2

E Bolsa de ferragem para batente de grampo 1

F Roda 2

G Eixo da roda 1

H Bolsa de ferragem para rodas 1

I Bolsa de ferragem de grampos auxiliares de instalação 1

J Placa de ancoragem 2

NOTA: Se alguma peça estiver em falta ou danificada, não tente montar o suporte até que a peça em falta ou danificada seja corretamente substituída.

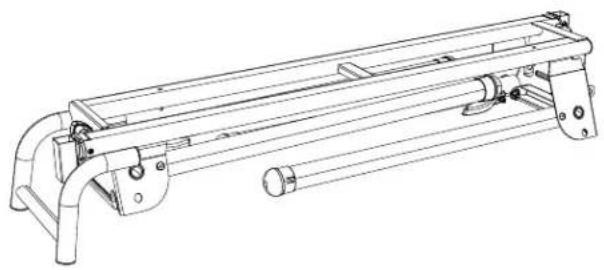

DESEMBALAGEM E VERIFICAÇÃO DO CONTEÚDO

ESPECIFICAÇÕES DO PRODUTO

Altura do suporte(do solo aos grampos de instalação da serra)	887 mm
Tamanho da cama do suporte 1067 mm x 216 mm
Tamanho do suporte dobrado 1317 mm (L) x 465 mm (W) x 321 mm (H)
Tamanho do suporte estendido 1317 mm (L) x 785 mm (W) x 933 mm (H)
Diâmetro da roda 203 mm
Capacidade máxima de carga do suporte	181 kg*Não coloque cargas mais pesadas neste suporte.
Comprimento máximo do material a ser cortado	2426 mm*Não use material mais longo.
Peso do suporte 22,7 kg

O suporte deve ser usado apenas para serras de esquadria HiKOKI com um diâmetro de lâmina de até 305 mm. No entanto, o suporte não funciona com a C12FSA.

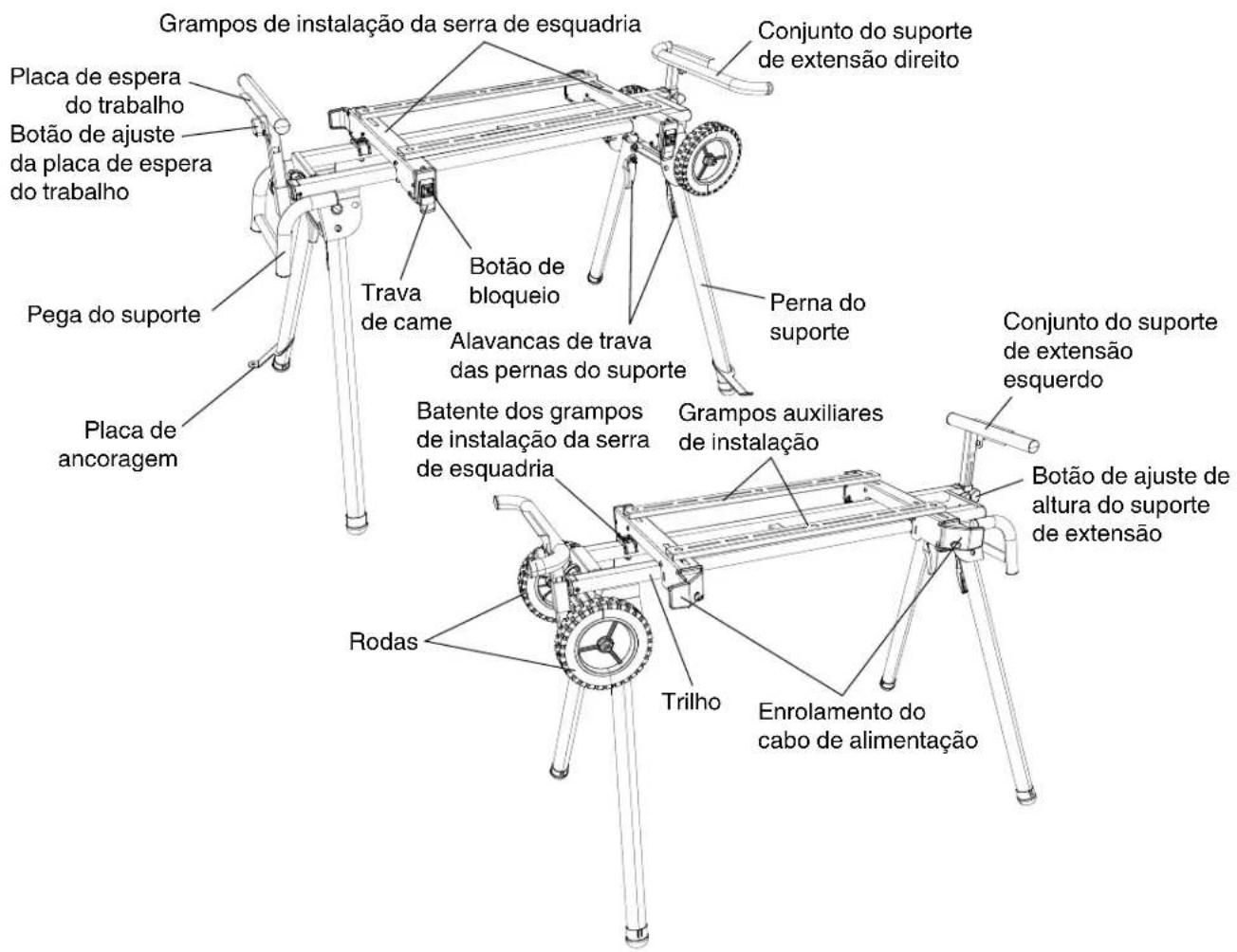

CONHEÇA O SEU SUPORTE

Grampos de instalação da serra de esquadria Placa de espera do trabalho Botão de ajuste da placa de espera do trabalho Pega do suporte Placa de ancoragem Trava de came Botão de bloqueio Alavancas de trava das pernas do suporte Perna do suporte Batente dos grampos de instalação da serra de esquadria Grampos auxiliares de instalação Rodas Trilho Enrolamento do cabo de alimentação Conjunto do suporte de extensão direito Conjunto do suporte de extensão esquerdo Botão de ajuste de altura do suporte de extensão

MONTAGEM

FERRAMENTAS NECESSÁRIAS PARA MONTAGEM

O suporte precisa de ser montado pelo utilizador. As ferramentas necessárias para a montagem são:

Chave de bocas de 10 mm, duas chaves de bocas de 17 mm, chave sextavada de 5 mm e uma chave de parafusos Philips.

INSTRUÇÕES DE MONTAGEM

AVISO

Para sua própria segurança, nunca ligue a fi cha da serra de esquadria a uma tomada de energia até que todos os passos de montagem e ajuste estejam concluídos, e até ter lido e compreendido as instruções de segurança e operação.

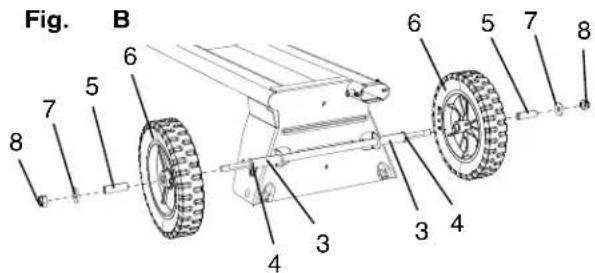

INSTALAR AS RODAS (FIG. A, B)

1. Desdobre o suporte com as instruções de "INSTALAR O SUPORTE" na página 94.

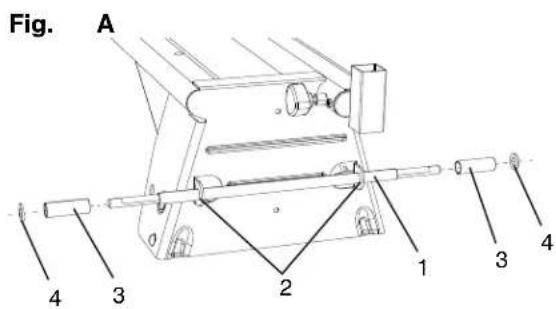

2. Insira o eixo da roda (1) no suporte do eixo da roda (2). (Fig. A)
3. Instale uma manga longa (3) e uma anilha (4) em cada lado do eixo da roda (1). (Fig. A)

NOTA: Ajuste o eixo da roda (1), certificando-se de que o eixo tenha o mesmo comprimento nas duas extremidades do suporte.

1. Insira uma manga mais curta (5) em cada roda (6) e instale as rodas (6) no eixo da roda (1). (Fig. B)

NOTA: O lado da roda com mais nervuras deve ficar voltado para dentro.

1. Coloque as anilhas (7) e as porcas de bloqueio (8) nas duas extremidades do eixo da roda (1) e aperte as rodas usando duas chaves de boca de 17 mm. (Fig. B)

NOTA: Não aperte demais, ou as rodas não poderão girar.

Fig. A 1 2 3 4 3 4

Fig. B 6 5 7 8 7 5 4 3 4 3 4

INSTALAR O CONJUNTO DE SUPORTE DE EXTENSÃO (FIG. C)

1. Insira o suporte de extensão dobrado (1) no braço de suporte de extensão do lado da roda (2) e fi xe com o botão de ajuste de altura (3).
2. Insira o suporte de extensão reto (4) no braço de suporte de extensão do lado da pega (2) e fi xe com o botão de ajuste de altura (3).

Fig.

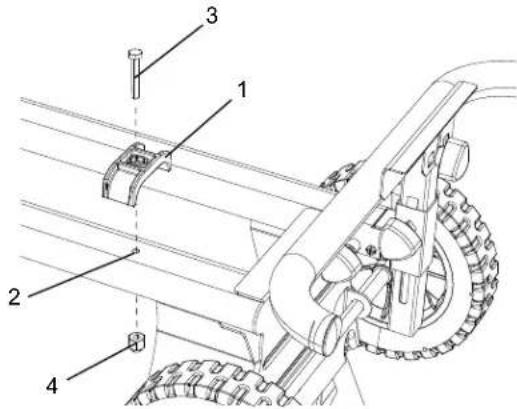

1. Coloque um batente do grampo (1) em um dos trilhos e alinhe o orifício no batente do grampo (1) com o orifício (2) no trilho.
2. Insira um parafuso de trava (3) no orifício do batente do suporte e no orifício no trilho. Aperte com a porca de retenção (4) usando a chave de 10 mm.
3. Repita os passos acima para instalar o outro batente do grampo na outra extremidade do trilho.

Fig. D

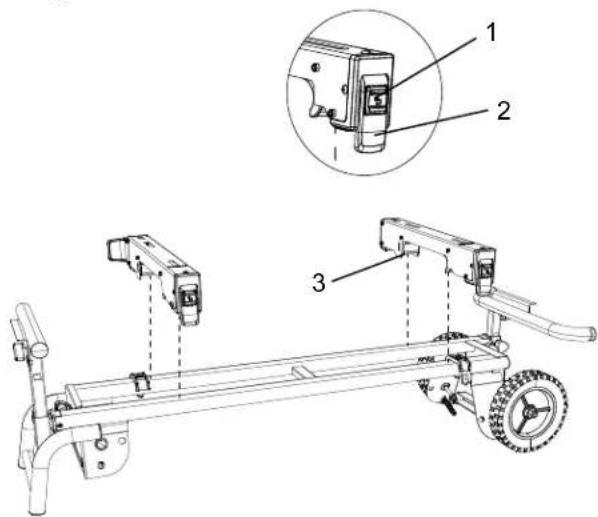

INSTALAR OS GRAMPOS DE INSTALAÇÃO DA SERRA (FIG. E)

1. Pressione o botão de bloqueio (1) e levante a trava de came (2).
2. Coloque o engate de retenção traseiro (3) no trilho traseiro do suporte e abaixo a extremidade frontal do grampo de instalação da serra sobre o trilho dianteiro do suporte.

NOTA: Coloque os grampos de instalação da serra no lado interior dos batentes do grampo.

1. Deslize o grampo de instalação da serra para a posição desejada e, em seguida, empurre para baixo a trava de came (2) para travar.
2. Repita os passos acima para o outro grampo de instalação da serra.

Fig. E

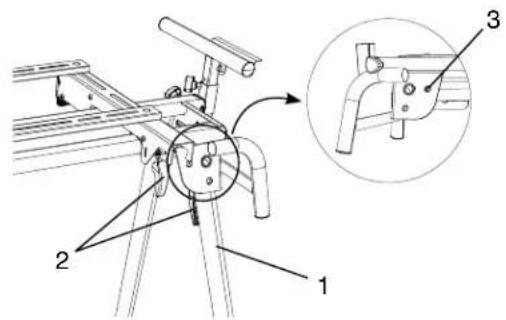

Siga as etapas abaixo para instalar as placas de ancoragem para tornar o suporte estável para a operação.

1. Insira uma placa de ancoragem (1) através de uma perna do suporte (2) diretamente e fi xe a placa de ancoragem (1) na superfície do solo com uma âncora (parafuso, perno, cavilha etc.) adequada ao tipo de superfície do solo (terra, piso de madeira, betão etc.).
2. Insira a outra placa de ancoragem na perna diagonal, conforme mostrado na Fig. G. Fixe a placa de ancoragem no chão da mesma maneira.

AVISO

• Verifique se as duas placas de ancoragem estão firmemente fixadas no chão e se o suporte está estável.
• A maneira apropriada de fixar as placas de ancoragem pode diferir de acordo com o tipo de superfície do solo. Se as placas de ancoragem não estiverem firmemente fixadas e o suporte estiver instável, tome as medidas apropriadas para fi xar as placas de ancoragem.

Fig. F

não incluída 1 2

Fig. G

• Não instale a serra de esquadria no suporte sem antes confi rmar que o suporte esteja completamente estendido e travado com segurança. Para instalar o suporte, siga as instruções na secção "INSTALAR O SUPORTE" na página 94. Não fazer isso pode resultar em possíveis ferimentos e danos ao suporte e à serra de esquadria.
• Use sempre os grampos de instalação da serra e o grampo auxiliar de instalação juntos ao montar a serra de esquadria no suporte.
• Antes de operar a serra de esquadria montada, leia atentamente o manual de instruções da serra de esquadria.

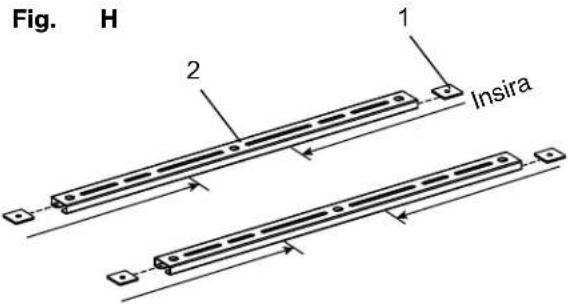

Utilizar grampos auxiliares de instalação (fornecidos) (FIG. H, I, J, K)

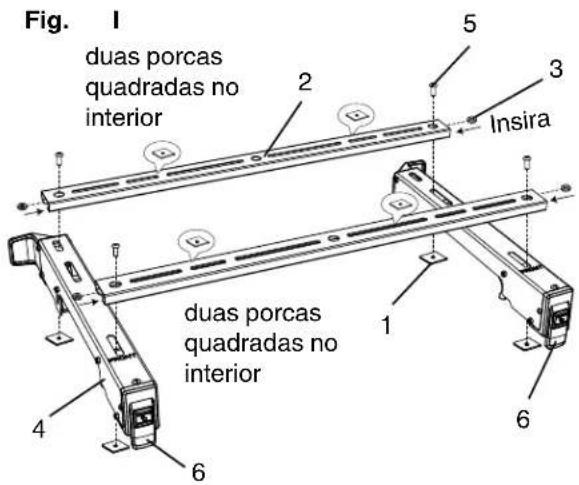

1. Insira duas porcas quadradas (1) na ranhura em cada extremidade dos dois grampos auxiliares de instalação (2) e deslize-as para o meio dos grampos auxiliares de instalação. (Fig. H)

Fig. H 1 2 Insira

1. Insira duas anilhas (3) no grampo auxiliar de instalação (2) e alinhe com o orifício na extremidade dos grampos auxiliares de instalação (2). (Fig. I)
2. Para montar o grampo auxiliar de instalação (2) nos grampos de instalação da serra (4), insira os parafusos (5) através das anilhas inseridas (3) nas porcas quadradas (1) abaixo do grampo de instalação da serra (4) para fi xar cada extremidade do grampo auxiliar de instalação (2) usando uma chave sextavada de 5 mm. (Fig. I)
3. Repita os passos 2 e 3 acima para instalar o outro grampo auxiliar de instalação.

NOTA: Não aperte os quatro parafusos (5) com fi rmeza neste momento.

Fig. 1 duas porcas quadradas no interior 2 Insira 5 3 1 6 4 6 duas porcas quadradas no interior

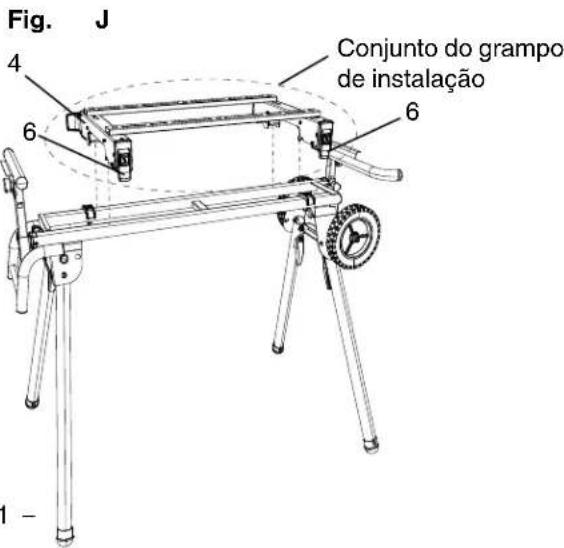

1. Certifi que-se de que as travas de came (6) dos grampos de instalação da serra (4) estejam na posição destravada. (Fig. J)
2. Baixe as extremidades traseira e dianteira do conjunto dos grampos de instalação nos trilhos traseiro e dianteiro do suporte. Os engates de retenção dianteiros dos grampos de instalação da serra (4) devem encaixar totalmente no trilho dianteiro. Verifi que se os grampos de instalação da serra estão posicionados em ângulo reto com os trilhos dianteiro e traseiro. (Fig. J)
3. Trave o conjunto dos grampos de instalação em posição pressionando as duas travas de came (6). (Fig. J)

AVISO

• Verifique se os grampos de instalação da serra podem ser presos com fi rmeza no suporte antes de montar a serra de esquadria.
• Para reduzir o risco de lesões, verifique se todos os parafusos e porcas estão devidamente apertados e se todos os mecanismos funcionam corretamente após concluir a montagem e antes de cada uso.

Fig. J 4 6 6 Conjunto do grampo de instalação 1 -

AVISO

• A cabeça de corte em todas as serras de esquadria deslizantes deve ser travada nas posições para frente e para baixo antes de qualquer tentativa de montagem no suporte. O não cumprimento deste procedimento pode resultar em lesões graves.
• Fique alerta. O suporte e a serra de esquadria podem cair durante este procedimento e causar ferimentos graves.
• Não use a serra de esquadria no suporte quando as pernas do suporte estiverem dobradas.
• Disponha o cabo de energia de forma organizada para evitar que o cabo provoque a queda do suporte ao executar a operação de corte.
• Desconecte a serra de esquadria e trave a cabeça de corte na sua posição baixada. Se a serra de esquadria tiver um trilho deslizante, trave a cabeça de corte nas posições para baixo e para a frente. Coloque a serra de esquadria no conjunto dos grampos de instalação.

NOTA: Para sua própria segurança, posicione a serra de esquadria nos grampos com a ajuda de duas ou mais pessoas.

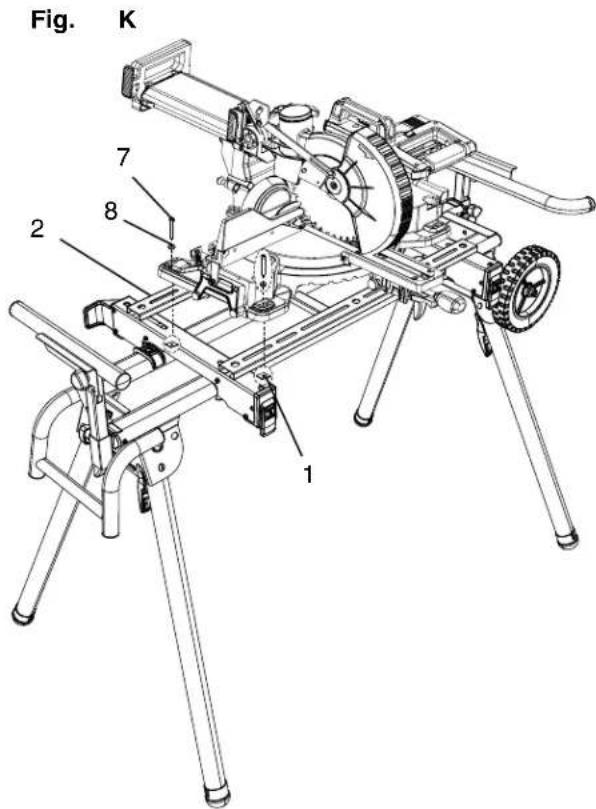

1. Deslize as porcas quadradas (1) para as ranhuras dos grampos auxiliares de instalação (2) e alinhe com os orifícios de instalação da serra de esquadria. (Fig. K)
2. Insira os parafusos (7) através das anilhas (8), dos orifícios de instalação da serra de esquadria e das ranhuras dos grampos auxiliares de instalação (2) nas porcas quadradas (1) para montar e travar a serra de esquadria nos grampos auxiliares de instalação (2). (Fig. K)

NOTA: Ajuste a posição dos grampos auxiliares de instalação o mais próximo possível da extremidade frontal dos grampos de instalação da serra.

1. Aperte todos os parafusos (7) usando uma chave sextavada de 5 mm.

2. Depois de montar com segurança a serra de esquadria, desbloqueie a trava de retenção da serra de esquadria e mova cuidadosamente a cabeça de corte para cima e para baixo. Se o suporte tende a cair, reposicione a serra de esquadria.

3. Desbloqueie o botão de trava do carro deslizante da serra de esquadria e deslize cuidadosamente a cabeça de corte para a frente. Se o suporte tende a cair, reposicione a serra de esquadria para uma posição mais estável nos grampos.

4. Realize cuidadosamente o teste de movimento de deslizamento nos ângulos máximos de esquadria e chanfro para garantir a estabilidade do suporte e da serra de esquadria.

AVISO

• Não monte a parte frontal da serra de esquadria de costas para o suporte. A serra de esquadria deve ser montada quando o lado da roda do suporte chegar ao lado direito da serra de esquadria.
• Quando desmontar a serra de esquadria, remova a serra de esquadria em conjunto com os grampos de instalação, para poder colocar a serra de esquadria e o conjunto dos grampos de instalação de uma só vez para usar na vez seguinte. Certifi que-se de ter o apoio de duas ou mais pessoas ao montar ou desmontar a serra de esquadria.

Fig. K 1 2 7 8

AJUSTE

AVISO

Para reduzir o risco de lesões graves, desligue e desconecte a máquina da tomada de energia antes de instalar e remover os grampos de instalação, fazer ajustes ou reparações. Um arranque não intencional pode causar ferimentos.

INSTRUÇÕES DE AJUSTE

AJUSTAR OS SUPORTES DE EXTENSÃO (FIG. L)

O conjunto do suporte de extensão ajuda a manter a peça de trabalho nivelada e estável durante as operações de corte.

1. Desaperte o botão de trava (1) e deslize o braço de extensão para o comprimento desejado. Aperte o botão de trava (1).
2. Desaperte o botão de ajuste de altura (2) para ajustar o conjunto do suporte de extensão (3) para a altura desejada e depois aperte o botão (2).
3. Repita o procedimento para o outro suporte de extensão.
4. Se for necessário fazer cortes repetitivos, solte o botão de ajuste da placa (4) para ajustar a placa de espera de trabalho (5) para a altura desejada e depois aperte.

Fig. L

Se os grampos de instalação da serra puderem deslizar sobre os trilhos superiores ou ser removidos dos trilhos superiores quando os trincos de travas de came (1) estiverem travados, os parafusos de ajuste do grampo (2) precisam de ser apertados. Se os grampos de instalação da serra não se encaixarem nos trilhos superiores, os parafusos de ajuste do grampo precisam de ser desapertados.

NOTA: A serra de esquadria deve ser removida dos grampos de instalação antes de tentar apertar ou desapertar os parafusos de ajuste dos grampos (2).

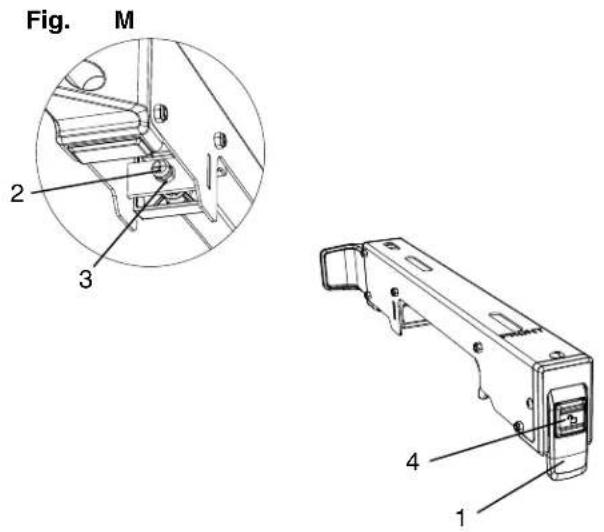

1. Desaperte a porca de bloqueio (3) usando uma chave de bocas de 10 mm.
2. Rode o parafuso de ajuste (2) usando uma chave de parafusos Phillips. Rode o parafuso no sentido horário para apertar o grampo e no sentido anti-horário para desapertá-lo.

NOTA: Se a trava de came do grampo de instalação da serra não puder ser facilmente empurrada para baixo para a posição de trava, o parafuso de ajuste está muito apertado. Não force a trava de came para a posição de trava. Desaperte o parafuso de ajuste (2) para ajustá-la.

1. Pressione o botão de bloqueio (4) e levante a trava de came (1) para que o engate de retenção frontal seja totalmente estendido.

2. Instale o grampo de retenção traseiro no trilho traseiro do suporte e baixe o engate de retenção dianteiro sobre o trilho dianteiro do suporte para assentar o grampo totalmente sobre os trilhos.

3. Trave o grampo no lugar e verifi que se não há movimento.

AVISO

Certifi que-se de que os grampos de instalação da serra estejam posicionados perpendicularmente aos trilhos superiores, para evitar possíveis desapertos do parafuso de ajuste ao executar a operação de corte.

1. Quando o ajuste da tensão estiver concluído, aperte a porca de bloqueio (3) para prender.

2. Repita os passos acima para o outro grampo de instalação da serra.

Fig. M 2 3 4 1

OPERAÇÃO

INSTRUÇÕES DE OPERAÇÃO

AVISO

Tome cuidado ao instalar e dobrar o suporte para reduzir o risco de entalar as mãos e os dedos.

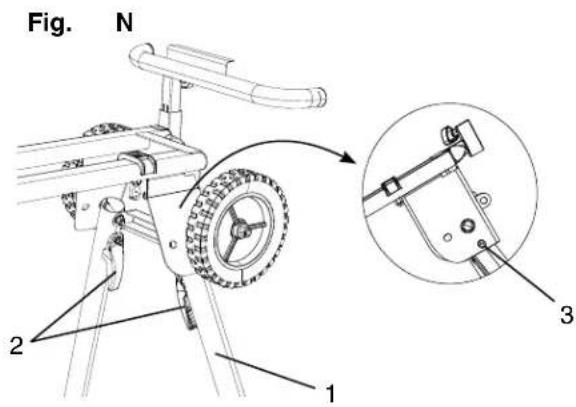

INSTALAR O SUPORTE (FIG. N, O)

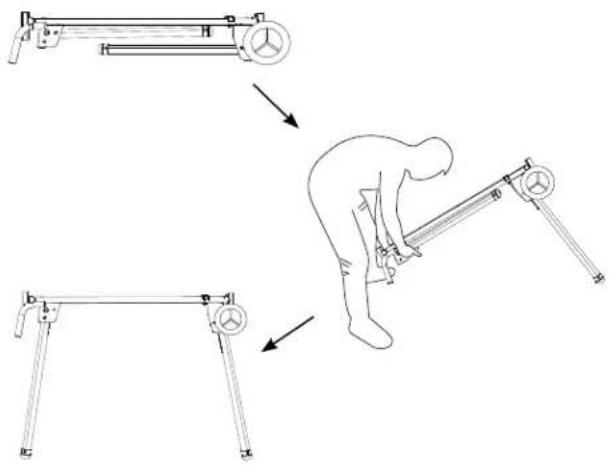

1. Primeiro levante o lado da roda do suporte e desdobre a perna do suporte (1) segurando a alavanca de trava da perna do suporte (2) para libertar e movendo a perna do suporte para a posição superior. O pino de localização deve estar travado na ranhura inferior (3). (Fig. N)

2. Repita o passo 1 para libertar a outra perna do suporte no lado da roda do suporte e, em seguida, apoie o lado direito do suporte no chão. (Fig. O)

AVISO

Para travar corretamente as pernas do suporte, a alavanca de trava (2) DEVE estar presa na ranhura nas pernas do suporte.

1. Repita os passos 1-2 para desdobrar as pernas do suporte no lado da pega do suporte.

AVISO

• Não monte a serra de esquadria a menos que a parte superior do suporte esteja fi rmemente travada.
• Verifique se o suporte está estável e nivelado antes de operar a serra de esquadria para evitar lesões. Instale o suporte numa área nivelada para que todas as quatro pernas toquem no chão.

Fig. N 2 1 3

Fig. O
Instalar o suporte

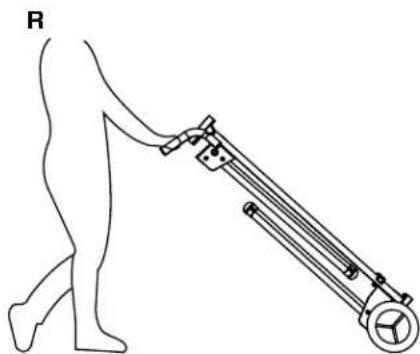

• Antes de dobrar o suporte, remova a serra de esquadria do suporte juntamente com os grampos de instalação com a ajuda de duas ou mais pessoas.

• Ao dobrar as pernas do suporte, não posicione as rodas no chão para evitar movimentos bruscos do suporte. (Fig. Q)

• Levante o lado da pega do suporte e dobre a perna do suporte (1) soltando a alavanca de trava da perna do suporte (2) da ranhura superior (3). (Fig. P)

NOTA: Para evitar entalar os dedos ao dobrar o suporte, coloque-se na extremidade da pega do suporte. (Fig. Q)

1. Repita o passo 1 para dobrar a outra perna do suporte no lado da pega do suporte e, em seguida, apoie o lado da pega do suporte no chão. (Fig. Q)
2. Repita os passos 1-2 para dobrar as pernas do suporte no lado da roda do suporte.

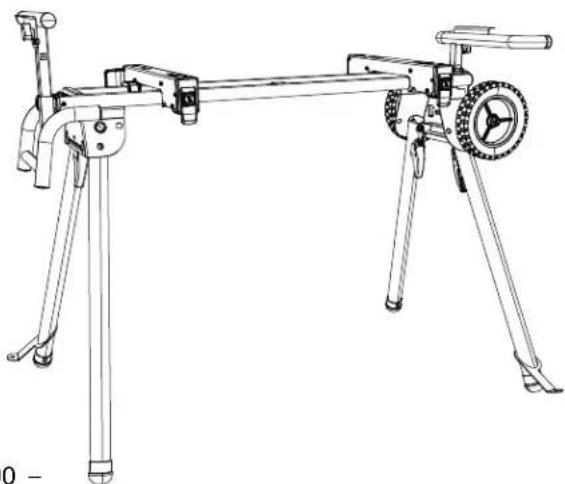

Fig. P

TRANSPORTE E ARMAZENAMENTO (FIG. R, S)

Dobre as quatro pernas do suporte, seguindo as instruções na secção "DOBRAR O SUPORTE" na página 95, segure nas pegas do suporte com as duas mãos e levante lentamente o suporte para transporte e armazenamento. (Fig. R)

AVISO

• Não transporte o suporte desdobrado com uma serra de esquadria nele montada.
• Ao transportar o suporte num veículo, amarre-o com segurança para evitar movimentos e possíveis danos.
• Ao armazenar o suporte, verifique se a serra de esquadria está desmontada do suporte e se este fi ca deitado sobre uma superfície estável. Nunca guarde o suporte na posição vertical nem o encoste contra a parede. (Fig. S)

Fig.

• Quando efetuar a manutenção do suporte, use apenas peças de reposição HiKOKI idênticas. O uso de quaisquer outras peças pode dar origem a riscos ou danifi car o produto.
  As reparações devem ser realizadas apenas por um centro de serviço autorizado da HiKOKI.
• Use sempre óculos de proteção ou óculos de segurança com proteções laterais e máscara contra poeira durante a operação de ferramentas elétricas ou ao soprar poeira.
• Verifique ocasionalmente os grampos de instalação da serra, certifi cando-se de que estão bem apertados, de acordo com "AJUSTAR OS GRAMPOS DE INSTALAÇÃO DA SERRA" na página 93.

MANUTENÇÃO GERAL

Remova a serra de esquadria ao efetuar a manutenção ou ao limpar o suporte. Use panos limpos para remover sujidade, poeira, óleo, massa lubrifi cante etc. Evite usar solventes ao limpar peças plásticas. A maioria dos plásticos é suscetível a danos por vários tipos de solventes comerciais e pode ser danifi cada pela sua utilização.

AVISO

Não use óleo de travões, gasolina, produtos à base de petróleo, óleos penetrantes etc. que entrem em contato com peças plásticas. O produto químico pode danifi car, enfraquecer ou destruir o plástico, o que pode causar lesões graves.

DEFINITION AV SIGNALORD
