BRUGSANVISNING UU240F HiKOKI

Forkert eller usikker anvendelse af dette geringssav-stativ kan resultere i død eller alvorlig legemsbeskadigelse! Denne manual indeholder vigtige oplysninger om produktsikkerhed. Læs og forstå denne brugsanvisning F∅R du bruger geringssav-stativet. Hold denne brugsanvisning tilgængelig for brugere og ejere, før de bruger geringssav-stativet. Denne manual skal opbevares et sikkert sted.

SIKKERHETSINSTRUKSJONER OG INSTRUKSJONSVEILEDNING

ADVARSEL

Generel Sikkerhed 109

Geringssav-stativ-sikkerhed 110

Indhold af Karton 111

Produktspecifikationer 113

Kend Dit Stativ 113

SEKTION

Samling 114

Justering 118

Drift 119

Vedligeholdelse 120

Del liste 145

INNHOLD

Norsk

SEKSJON

• ADVARSEL angiver en farlig situation, som hvis den ikke undgås, kan resultere i død eller alvorlig personskade.
• FORSIGTIG angiver en farlig situation, som, hvis den ikke undgås, kan resultere i mindre eller moderat personskade eller kan forårsage maskinskade.
• BEMAERK understreger væsentlig information.

GENEREL SIKKERHED

ADVARSEL

GENERAL SIKKERHEDSINFORMATION

Læs og forstå alle advarsler og betjeningsvejledninger, før du bruger noget værktøj eller udstyr. Under brug værktøj eller udstyr, grundlæggende sikkerhedsforholdsregler skal altid følges for at reducere risikoen for personskade.

Forkert betjening, vedligeholdelse eller ændring af værktøj eller udstyr kan resultere i alvorlig personskade og materielle skader. Der er visse applikationer, hvor der er designet værktøjer og udstyr. Modificer ikke stativet på nogen måde, eller brug stativet til et utilsigtet formål.

ADVARSEL

• Manglende overholdelse af disse regler, kan føre til alvorlig personskade.
• For at mindske risikoen for kvæstelser, skal du holde begge hænder på håndtaget, når du hæver og sænker stativet.
• Inden foldning af stativet, SKAL geringssaven fjernes fra stativet.
• Brug kun sammen med HiKOKI monteringsbeslag. Monteringsbeslag, der tilbydes af andre end HiKOKI, er ikke testet med dette stativ, og brug af dem kan være farligt.

Læs og forstå venligst hele denne manual, før du forsøger at samle, betjene eller installere produktet. Disse sikkerhedsinstruktioner er ikke beregnet til at dække enhver mulig tilstand, der kan opstå.

GERINGSSAV-STATIV-SIKKERHED

SIKKERHEDSINSTRUKTIONER TIL BRUG AF GERINGSSAV-STATIV

• Hold børn væk. Alle besøgende skal holdes i sikker afstand fra arbejdsområdet.
• Hold altid arbejdsområdet rent. Rodede områder og bænke kan føre til ulykker.
• Før du bruger stativet, skal du sørge for, at ingen dele af stativet er beskadiget eller deform.
• Før du bruger stativet, skal du sørge for, at alle dele eller komponenter på stativet er korrekt installeret.
• Brug ikke i farlige omgivelser. Brug ikke stativet i fugtige eller våde omgivelser, eller udsæt det for regn. Hold arbejdsområdet godt oplyst.
• Brug altid stativet på en flad og vandret overflade. Brug det ikke på en ujævn eller ustabil overflade. Brug heller ikke stativet på en glat overflade. Det vil i høj grad reducere stativets belastningskapacitet.
• Stativet er designet til at blive brugt som stativ til HiKOKI gerings-save og har en kapacitet på op til 181 kg. Den samlede vægt af geringssaven og arbejdsemnet må ikke overstige stativets kapacitet. Ethvert misbrug kan resultere i produktskade eller personskade.
• Sid eller stå ikke på stativet. Hæng eller læg ikke noget på stativet andet end geringssaven.
• Modificer ikke stativet på nogen måde, og brug ikke stativet til andet formål end til montering af en HiKOKI geringssav.
• Stativet skal kun bruges til HiKOKI geringsave med en bladdiameter på op til 305 mm. Standeren fungerer dog ikke med C12FSA.
• Geringssaven skal monteres ordentligt på stativet i henhold til brugsanvisningen.
• Tilpas geringssavens placering og balance i henhold til brugsanvisningen efter montering af geringssaven på stativet.
  • Vær forsigtig, når du løfter og sænker stativet for at mindske faren for at klemme hænder og fingre.
• Tag stikket ud af stikkontakten, när geringssaven monteres på, eller afmonteres fra stativet.
• Monter geringssaven på stativet ved hjælp af to eller flere personer for din sikkerheds skyld.
• Når du monterer geringssaven på stativet, skal du holde geringssaven fast i hænderne, indtil monteringsbeslaget er fastgjort for at forhindre, at geringssaven falder ned fra stativskinnerne.
• Efter geringssaven er monteret på stativet, skal du sørge for, at stativet ikke vælter eller utilsigtet bevæges af vibrationer, vind, slag eller andre forudseelige eksterne kræfter. Hvis dette ikke kan opfyldes, opnås stabilitet ved hjælp af særlige sikkerhedsforanstaltninger. For eksempel, forankres stativet sikkert til jorden eller fundamentet.
• Kontroller lejlighedsvis stativet og geringssaven, og sørg for at monteringen af geringssaven stadig er stram. Et løst stativ er ustabilt og kan rykke sig under brug, hvilket kan forårsage alvorlig personskade.
• Læs brugsanvisningen til geringssaven, før du betjener den monterede geringssav.
• Før du betjener geringssaven, skal du bekræfte, at knastlåsene på begge monteringsbeslag er godt fastgjort, så geringssaven er korrekt monteret på stativet.
• For at forhindre, at geringssaven falder ned fra stativet, skal du lægge strømkablet pænt ud på gulvet for at forhindre, at operatøren eller omkringstående bliver fanget i kablet.
• Hav korrekt beklædning på. Hav ikke løst tøj, handsker, slips, ringe, armbånd eller andre smykker på, som kan komme i klemme i bevægelige dele. Skridsikkert fodtøj anbefales. Hav beskyttende hårdækning på, for at kontrollere langt här.
• Brug altid øjenbeskyttelse med sideskærme, der opfylder kravene i EN166, når du arbejder med geringssaven for at forhindre øjenskade. Almindelige briller yder ikke tilstrækkelig beskyttelse, fordi de ikke indeholder slagfast sikkerhedsglas. Brug også en ansigtsmaske for yderligere sikkerhed og brug en støvmaske, hvis skæreoperationen producerer støv.
• Ræk ikke for langt. Hold ordentlig fodfæste og balance på alle tidspunkter.

• Når du skærer et langt stykke træ, skal du være forsigtig med materialestøttestillingen, da det afskårne materiale kan miste sin balance og falde ned fra stativet. Hvis arbejdsemnet er placeret ud over arbejdsstøtten, kan benet på den anden side af stativet pludselig løfte sig op på grund af ubalance i vægt. For at forhindre en sådan forekomst skal du holde den modsatte side fast og bruge ekstra støtte, inden du begynder at skære.

• For at løsne geringssaven fra stativet, skal du sørge for, at skærehovedet trækkes fremad og låses i nedadgående stilling, og du skal derefter låse monteringbeslagets knastlåse op, imens du holder geringssaven fast i hænderne, for at forhindre, at geringssaven falder ned fra stativskinnerne. Fjern omhyggeligt geringssaven med monteringsbeslagene med hjælp fra to eller fl ere personer.

• Når du transporterer stativet i et køretøj, skal du binde det sikkert fast for at forhindre bevægelse og mulig skade.
• For at reducere risikoen for kvæstelser, skal du med jævne mellemrum kontrollere, at alle fastgørelseselementer er monteret og justeret i henhold til monteringsinstruktionerne, der er inkluderet i denne vejledning.
• Brug kun identiske HiKOKI-reservedele, når du servicerer stativet. Reparationer bør kun udføres af et autoriseret HiKOKI-servicecenter.

GEM DISSE INSTRUKTIONER OG G∅R DEM TILGÆNGELIGE FOR ANDRE BRUGERE OG EJERE AF DETTE STATIV.

INDHOLD AF KARTON

UDPAKNING AF DIT STATIV

Dette produkt kræver samling.

Hvis en del mangler eller er beskadiget, skal du ikke forsøge at samle stativet, før den manglende eller beskadigede del er korrekt udskiftet.

TABEL MED L∅SE DELE

DEL BESKRIVELSE ANTAL

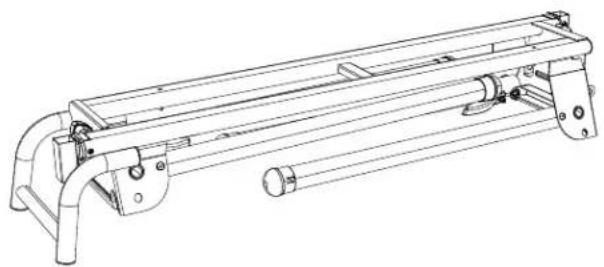

A Stativ 1
B Monteringsbeslag til geringssav 2
C Forlængerarmstøtte 2
D Ekstra monteringsbeslag 2
E Hardware-taske til beslagsstopper 1
F Hjul 2
G Hjulaksel	1
H Hjul hardware-taske	1
I Hardware-taske til ekstra monteringsbeslag	1
J Ankerplade	2

BEMÆRK: Hvis en del mangler eller er beskadiget, skal du ikke forsøge at samle stativet, før den manglende eller beskadigede del er korrekt udskiftet.

UDPAKNING OG KONTROL AF INDHOLD

Stativhøjde (Jord til monteringsbeslag) 887 mm
Størrelse på stativbase 1067 mm x 216 mm
Størrelse på det foldede stativ 1317 mm (L) x 465 mm (B) x 321 mm (H)
Størrelse på det udfoldede stativ 1317 mm (L) x 785 mm (B) x 933 mm (H)
Hjulets diameter 203 mm
Maksimal vægtbelastning af stativet	181 kg*Placer ikke tungere belastning på dette stativ.
Maksimal længde på det materiale, der skal skæres	2426 mm* Påfør ikke et længere materiale.
Stativets vægt 22,7 kg

Stativet skal kun bruges til HiKOKI geringsave med en bladdiameter på op til 305 mm. Standeren fungerer dog ikke med C12FSA.

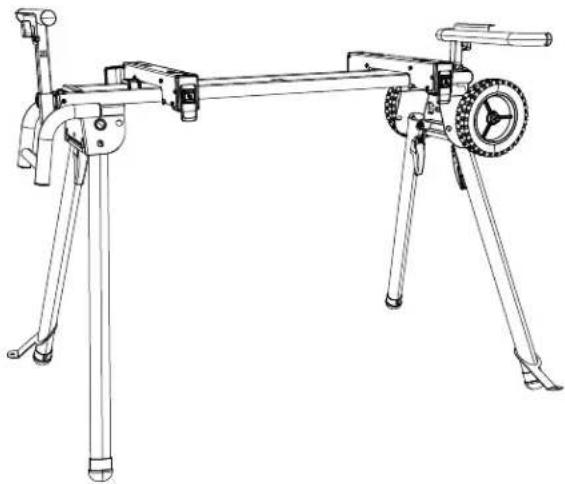

KEND DIT STATIV

Monteringsbeslag til geringssav Højre forlængelsesstøtte Arbejdsstopplade Arbejdsstopplade justeringsknap Låseknap Knaplås Stativhåndtag Ankerplade Stativbenets låsehåndtag Geringssavmontering beslagsstop Ekstra monteringsbeslag Venstre forlængelsesstøtte Højdejusteringsknap på forlængerstøtten Hjulene Skinne Netledning

SAMLING

DE N∅DVENDIGE VÆRKT∅JER TIL SAMLING

Stativet skal samles af brugeren. Værktøjerne der er nødvendige til samling er:

10 mm skruenøgle, to 17 mm skruenøgler, 5 mm sekskantnøgle og en Philips skruetrækker.

SAMLINGSINSTRUKTIONER

ADVARSEL

For din egen sikkerheds skyld skal du aldrig tilslutte geringssavens stik til en stikkontakt, før alle samlings- og justeringstrin er afsluttet, og du har læst og forstået sikkerhedsvejledningen og brugsanvisning.

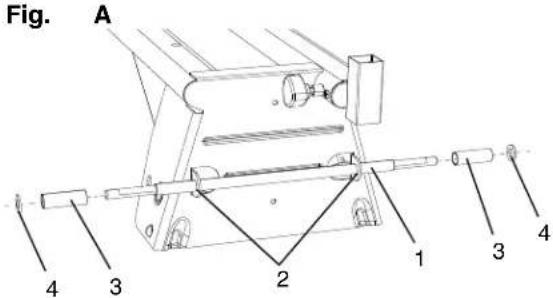

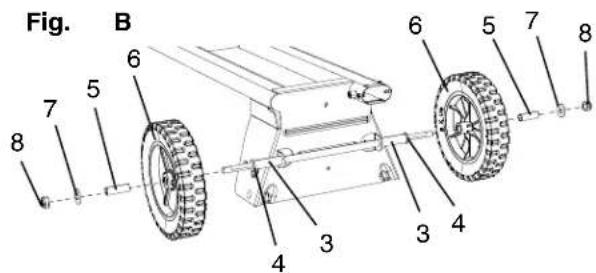

MONTERING AF HJULENE (FIG. A, B)

1. Fold stativet ud med instruktionen fra "OPSAETNING AF STATIVET" på side 119.
2. Indsæt hjulakslen (1) i hjulakselholderen (2). (Fig. A)
3. Fastgør et langt ærme (3) og en spændeskive (4) på hver side af hjulakslen (1). (Fig. A)

BEMÆRK: Justér hjulakslen (1), og sørg for, at akslen har samme længde i begge ender af stativet.

1. Indsæt et kortere ærme (5) i hvert hjul (6), og fastgør hjulene (6) på hjulakslen (1). (Fig. B)

BEMÆRK: Den side med flere ribber på hjulet skal vende indad.

1. Sæt skiverne (7) og låsemøtrikkerne (8) på de to ender af hjulakslen (1), og stram hjulene ved hjælp af to 17 mm skruenøgler. (Fig. B)

BEMÆRK: Stram ikke for meget, ellers vil hjulene ikke dreje.

Fig.

Fig. A 1 2 3 4 3 4

Fig. B 6 5 7 8 7 5 4 3 4 3 4

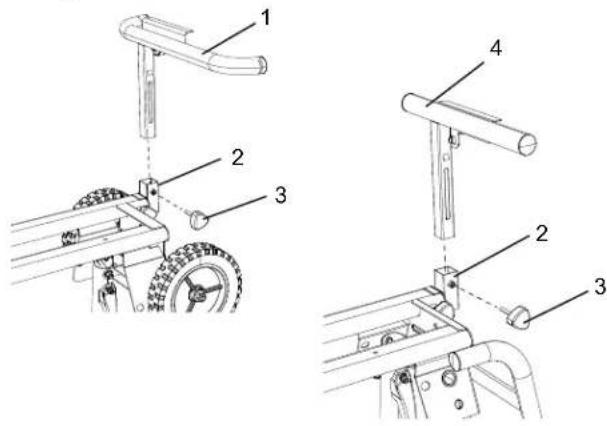

MONTERING AF FORLÆNGELSESST∅TTEN (FIG. C)

1. Indsæt den bøjede forlængelsesstøtte (1) i hjulets sideforlængerarmstøtte (2), og fastgør den med højdejusteringsknappen (3).
2. Indsæt den lige forlængelsesstøtte (4) i håndtagets sideforlængerarmstøtte (2), og fastgør den med højdejusteringsknappen (3).

Fig.

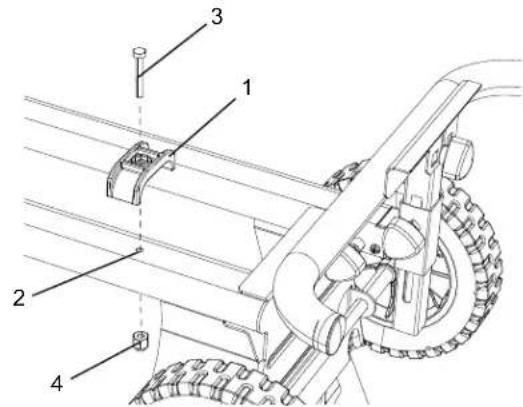

1. Placer en beslagsstopper (1) på en af skinnerne, og juster hullet på beslagsstopperen (1) med hullet (2) på skinnen.
2. Indsæt den ene låsebolt (3) gennem hullet i beslagsstopperen og hullet på skinnen. Spænd med stopmøtrikken (4) ved hjælp af 10 mm skruenøglen.
3. Gentag ovenstående trin til installation af den anden beslagsstopper på den anden ende af skinnen.

Fig.

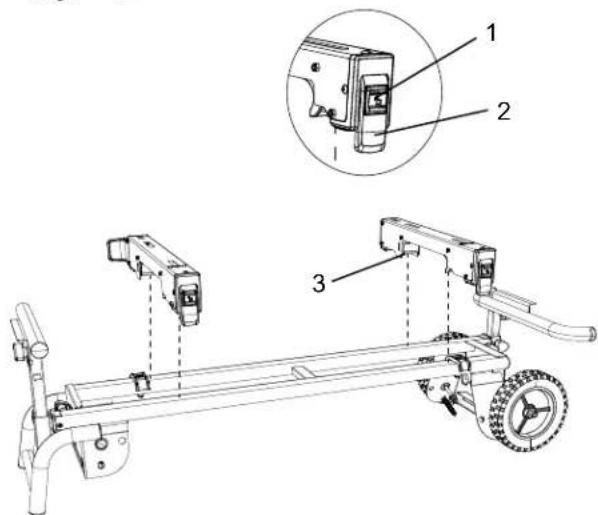

1. Tryk på låseknappen (1), og løft knastlåsen (2) op.
2. Placer den bageste fastholdelsesklemme (3) på stativets bagskinne, og sænk derefter den forreste ende af savmonteringsbeslaget over stativets forreste skinne.

BEMÆRK: Placer savmonteringsbeslagene på den indvendige side af beslagsstopperne.

1. Skub savmonteringsbeslaget til den ønskede position, og skub derefter knastlåsen (2) ned for at låse.
2. Gentag ovenstående trin for det andet savmonteringsbeslag.

Fig. E

Følg nedenstående trin for at montere ankerpladerne for at gøre stativet stabilt til drift.

1. Indsæt en ankerplade (1) direkte gennem et stativben (2), og fastgør ankerpladen (1) på jordoverfl aden med et anker (skrue, bolt, pind osv.), der er egnet til typen af jordoverfl ade (jord, trægulve, beton osv.).
2. Sæt den anden ankerplade i det diagonale ben, som vist i Fig. G. Fastgør ankerpladen på jorden på samme måde.

ADVARSEL

• Sørg for, at begge ankerplader sidder godt fast på jorden, og at stativet er stabilt.
• En passende måde at fastgøre ankerpladerne kan variere afhængigt af jordoverfl aden. Hvis ankerpladerne ikke er ordentligt fastgjort, og stativet er ustabilt, skal du tage passende foranstaltninger for at fastgøre ankerpladerne.

Fig. F

2 ikke inkluderet 1

Fig. G

• Monter ikke geringssaven på stativet uden først at sikre, at stativet er helt forlænget og låst sikkert. Følg instruktionerne i afsnit "OPSÆTNING AF STATIVET" på side 119 for at opsætte stativet. Hvis du ikke gør dette, kan det medføre mulig skade og beskadigelse af stativet og geringssaven.
• Brug altid savmonteringsbeslagene og det ekstra monteringsbeslag sammen, når geringssaven monteres på stativet.
• Læs brugsanvisningen til geringssaven, før du betjener den monterede geringssav.

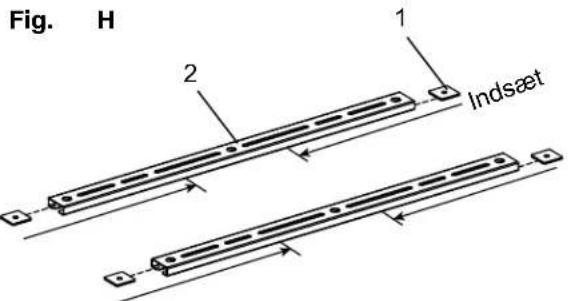

Brug af ekstra monteringsbeslag (medfølger) (FIG. H, I, J, K)

1. Indsæt to fi rkantede møtrikker (1) i spalten i hver ende af begge de ekstra monteringsbeslag (2), og skub dem til midten af de ekstra monteringsbeslag. (Fig. H)

Fig. H 1 2 Indsæt

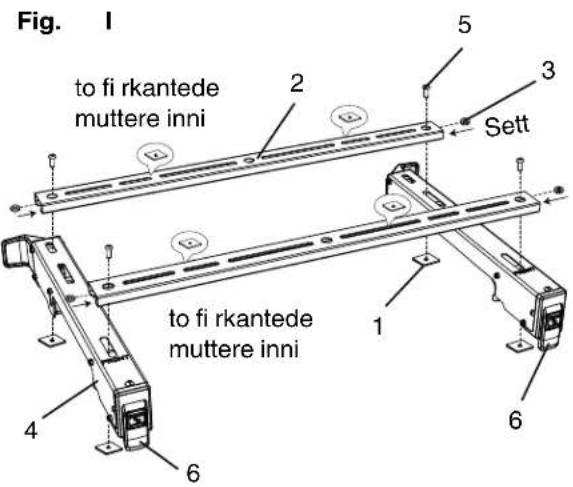

1. Indsæt to skiver (3) i det ekstra monteringsbeslag (2), og juster med hullet i enden af de ekstra monteringsbeslag (2). (Fig. I)

2. For at montere det ekstra monteringsbeslag (2) på savmonteringsbeslagene (4) skal du indsætte skruerne (5) gennem de indsatte skiver (3) i fi rkantmøtrikkerne (1) under savmonteringsbeslaget (4) til fastgørelse af hver ende af det ekstra monteringsbeslag (2) ved hjælp af en 5 mm sekskantnøgle. (Fig. I)

3. Gentag ovennævnte trin 2 og 3 for at samle det andet ekstra monteringsbeslag.

BEMÆRK: Spænd ikke de fire skruer (5) ordentligt på dette tidspunkt.

Fig. 1 to fi rkantede møtrikker indeni 2 5 3 Indsæt to fi rkantede møtrikker indeni 1 4 6 6

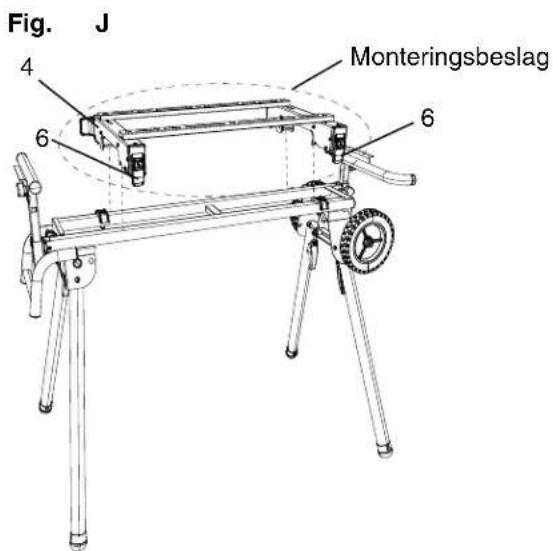

1. Sørg for, at knastlåsene (6) på savmonteringsbeslagene (4) er i ulåst position. (Fig. J)

2. Sænk de bageste og forreste ender af monteringsbeslagene på stativets bageste og forreste skinner. De forreste fastholdelsesklemmer på savmonteringsbeslagene (4) skal sidde fuldstændigt på forreste skinne. Sørg for, at savmonteringsbeslagene er placeret i ret vinkel i forhold til de forreste og bageste skinner. (Fig. J)

3. Lås monteringsbeslagene på plads ved at trykke de to knastlåse ned(6). (Fig. J)

ADVARSEL

• Sørg for, at savmonteringsbeslagene kan fastgøres sikkert på stativet, før geringssaven monteres.
• For at reducere risikoen for kvæstelser skal du sikre dig, at alle bolte og møtrikker er ordentligt strammet, og at alle mekanismer fungerer korrekt efter montering og inden hver brug.

Fig. J 4 Monteringsbeslag 6 6

⚠ ADVARSEL

• Skærehovedet på alle glidende geringssave skal være låst i både fremad- og nedad-positionen, inden der forsøges at montere dem på stativet. Manglende overholdelse af disse regler kan føre til alvorlig personskade.
• Vær opmærksom. Stativet og geringssaven kan falde ned under denne procedure og forårsage alvorlig personskade.
• Brug ikke geringssaven på stativet, när benene på stativet er foldet.

• Læg strømkablet pænt ud for at forhindre, at strømkablet får stativet til at vælte, når du udfører skæreoperationen.

• Træk geringssavens stik ud, og lås skærehovedet i dets nedad-position. Hvis geringssaven har en glideskinne, skal du låse skære hovedet i dets fremad- og nedad-position. Sæt geringssaven på monteringsbeslagene.

BEMÆRK: Af hensyn til din egen sikkerhed skal du placere geringssaven på beslagene med hjælp fra to eller fl ere personer.

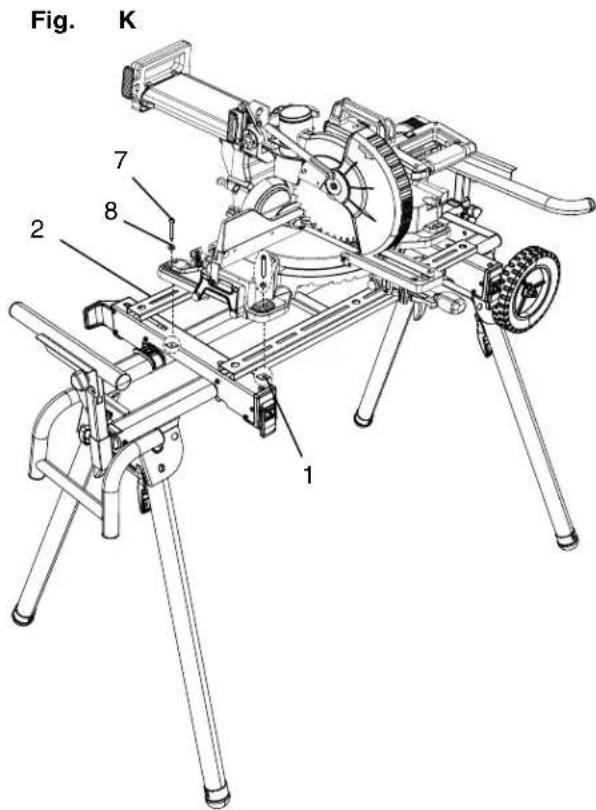

1. Skub fi rkantmøtrikkerne (1) ud til spalterne på de ekstra monteringsbeslag (2), og juster dem efter geringssavens monteringshuller. (Fig. K)

2. Indsæt boltene (7) gennem spændeskiverne (8), monteringshullerne på geringssaven og spalterne på de ekstra monteringsbeslag (2) i fi rkantmøtrikkerne (1) for at montere og låse geringssaven til de ekstra monteringsbeslag (2). (Fig. K)

BEMÆRK: Juster placeringen af de ekstra monteringsbeslag så tæt som forenden af savmonteringsbeslagene.

1. Spænd alle bolte (7) med en 5 mm sekskantnøgle.

2. Efter forsvarlig montering af geringssaven, skal du låse geringssavens fastgørelseslås op og bevæge skærehovedet forsigtigt op og ned. Hvis stativet har en tendens til at falde ned, skal du genplacere geringssaven.

3. Lås glidevognens låseknap op på geringssaven, og skub skærehovedet forsigtigt fremad. Hvis stativet har en tendens til at falde ned, skal du justere geringssaven for at få en mere stabil position på beslagene.

4. Udfør forsigtigt en glidebevægelsestest ved den maksimale gerings- og skråvinkel for at sikre stabiliteten af stativet og geringssaven.

ADVARSEL

- Montér ikke geringssaven bagvendt på stativet. Geringssaven skal monteres, så stativets hjulside er til højre for geringssaven.

- Når du afmonterer geringssaven, skal du fjerne geringssaven sammen med monteringsbeslagene, så du kan samle geringssaven og monteringsbeslagene til brug næste gang. Sørg for at få hjælp fra to eller fl ere personer, når du monterer eller afmonterer geringssaven.

Fig. K 1 2 7 8

JUSTERING

ADVARSEL

For at reducere risikoen for alvorlig personskade skal du slukke for og frakoble maskinen fra stikkontakten før installation og fjernelse af monteringsbeslag, og under justering eller reparation. En utilsigtet opstart kan forårsage personskader.

JUSTERINGSINSTRUKTIONER

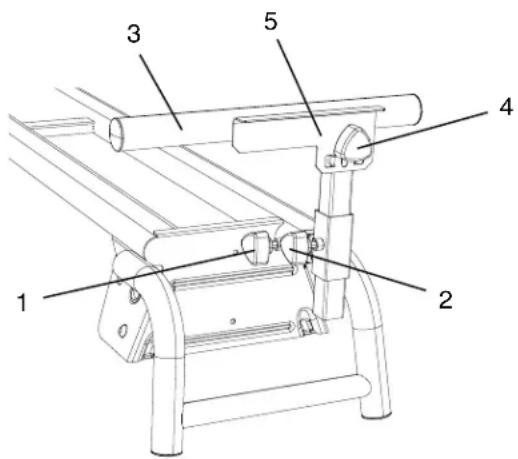

JUSTERING AF FORLÆNGELSESST∅TTER (FIG. L)

Forlængelsesstøtten hjælper med at holde arbejdsemnet jævnt og stabilt under skæreoperationer.

1. Løsnlåseknappen (1), og skub forlængerarmen til den ønskede længde. Spænd låseknappen (1).
2. Løsn højdejusteringsknappen (2) for at justere forlængelsesstøtten (3) til den ønskede højde, og spænd derefter knappen (2).
3. Gentag for den anden forlængelsesstøtte.
4. Hvis der kræves gentagen skæring, løsnes pladens justeringsknap (4) for at justere arbejdsstoppladen (5) til den ønskede højde, og strammes derefter.

Fig. L

1. Løsn låsemøtrikken (3) ved hjælp af en 10 mm skruenøgle.
2. Drej justeringsskruen (2) ved hjælp af en Phillipsskruetrækker. Drej skruen med uret for at spænde beslaget, og drej mod uret for at løsne det.

BEMÆRK: Hvis knastläsen på savmonteringsbeslaget ikke let kan skubbes ned i låspositionen, er justeringsskruen for stram. Tving ikke knastläsen i läsepositionen. Løsn justeringsskruen (2) for at justere den.

1. Tryk på läseknappen (4), og løft knastläsen (1) op, så den forreste fastholdelsesklemme er helt udstrakt.

2. Installer den bagerste fastholdelsesklemme på stativets bageste skinne, og sænk derefter den forreste fastholdelsesklemme over stativets forreste skinne for at placere beslaget helt over skinnerne.

3. Lås beslaget på plads, og sørg for, at der ikke er bevægelse.

ADVARSEL

Sørg for, at savmonteringsbeslagene er placeret vinkelret på de øverste skinner for at forhindre, at justeringsskruen løsnes, når du udfører skæreoperationer.

1. Når justeringen af spænding er afsluttet, skal låsemøtrikken (3) spændes for at fastgøres.

2. Gentag ovenstående trin for det andet savmonteringsbeslag.

Fig. M 2 3

1 2 3 4

DRIFT

DRIFTSINSTRUKTIONER

ADVARSEL

Vær forsigtig, når du sætter stativet op og folder det for at mindske faren for at klemme hænder og fi ngre.

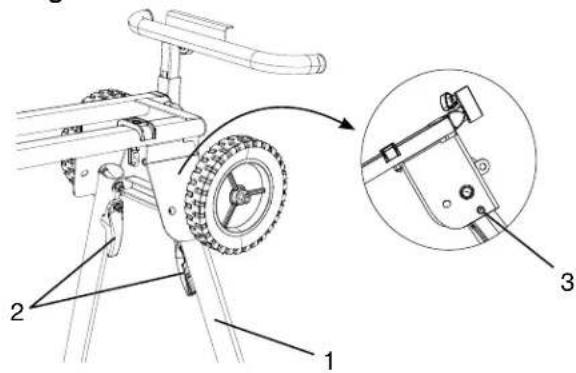

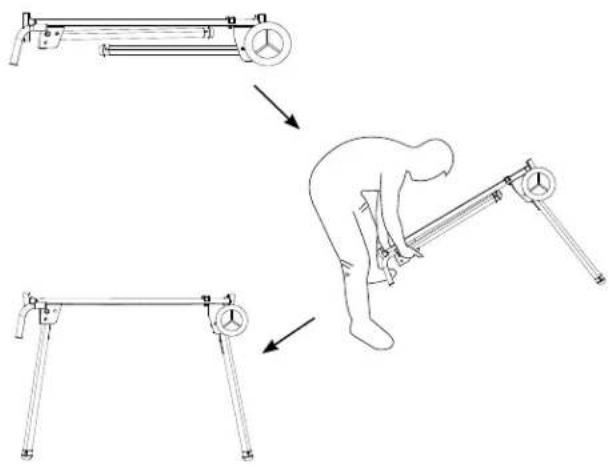

OPSÄETNING AF STATIVET (FIG. N, O)

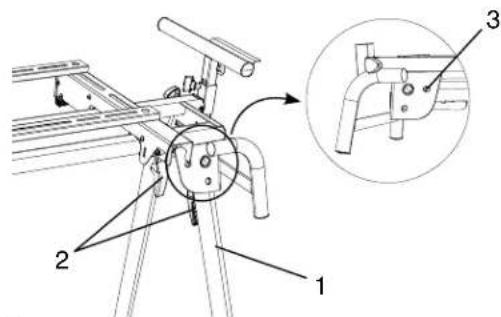

1. Løft først hjulsiden af stativet op, og fold stativbenet ud (1) ved at gribe fat i stativbenets låsehåndtag (2) for at frigøre det og bevæge det opad. Placeringsnålen skal låses i den nederste åbning (3). (Fig. N)

2. Gentag trin 1 for at frigøre det andet stativben på hjulsiden af stativet, og hvil derefter højre side af stativet på gulvet. (Fig. O)

ADVARSEL

For at läse benene korrekt, SKAL läsehändtaget (2) fastgøres i åbningen på stativbenene.

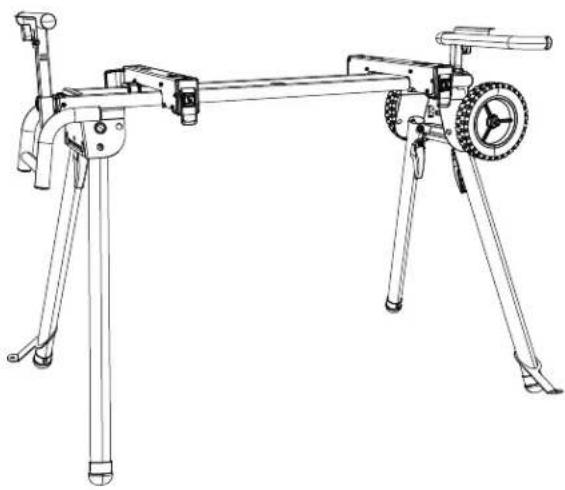

- Montér ikke geringssaven, medmindre stativets top er ordentligt låst.

- Sørg for, at stativet er stabilt og vandret, inden du bruger geringssaven for at forhindre skaden. Sæt stativet op på et vandret niveau, så alle fi re ben rører jorden.

Fig. N

Fig. O
Opsætning af stativet

• Fjern geringssaven fra stativet sammen med monteringsbeslagene ved hjælp af to eller fl ere personer, før du folder stativet.

• Når hjulene klappes sammen, skal du ikke placere hjulene på jorden for at undgå pludselig bevægelse af stativet. (Fig. Q)

• Løft håndtagssiden af stativet, og fold stativbenet (1) ved at frigøre låsehåndtaget (2) i den højere åbning (3). (Fig. P)

BEMÆRK: For at undgå at klemme fingrene, när du folder stativet, skal du stå i enden af stativet ved stativets håndtag. (Fig. Q)

1. Gentag trin 1 for at folde det andet stativben på hjulsiden af stativet, og hvil derefter håndtags-siden af stativet på gulvet. (Fig. Q)

2. Gentag trin 1-2 for at folde benene på stativets hjulside.

Fig. P

Fold de fi re stativben ved hjælp af instruktionerne i afsnittet "FOLDNING AF STATIVET" på side 119, hold stativhåndtagene med begge hænder og løft langsomt stativet til transport og opbevaring. (Fig. R)

ADVARSEL

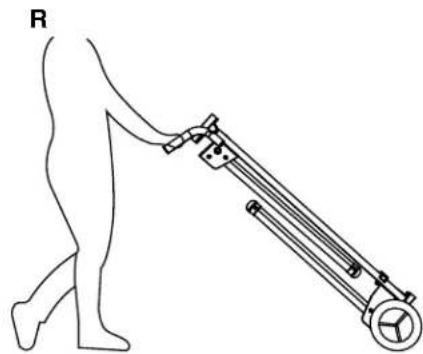

• Transporter ikke det udfoldede stativ med en geringssav monteret på det.
• Når du transporterer stativet i et køretøj, skal du binde det sikkert fast for at forhindre bevægelse og mulig skade.
• Ved opbevaring af stativet, skal du sørge for, at geringssaven er afmonteret fra stativet, og at stativet ligger fladt på en stabil overflade. Opbevar aldrig stativet i lodret stilling eller lænet mod væggen. (Fig. S)

Fig.

• Brug kun identiske HiKOKI-reservedele, när du servicerer stativet. Brug af andre dele kan forårsage fare eller produktskade.
  Reparationer bør kun udføres af et autoriseret HiKOKI-servicecenter.
• Brug altid sikkerhedsbriller eller beskyttelsesbriller med sideskærme og støvmaske under drift af elværktøj eller når du blæser støv.
• Kontroller savens monteringsbeslag lejlighedsvis, og sørg for, at monteringsbeslagene er stramme ved at følge "JUSTERING AF SAVMONTERINGSBESLAGENE" på side 118.

GENEREL VEDLIGEHOLDELSE

Fjern geringssaven, under service og rengøring af stativet. Brug rene klude til at fjerne snavs, støv, olie, fedt osv. Undgå at bruge opløsningsmidler ved rengøring af plastikdele. De fl este plastmaterialer er modtagelige for skader fra forskellige typer af kommercielle opløsningsmidler og kan blive beskadiget af deres anvendelse.

ADVARSEL

Brug ikke bremsevæsker, benzin, oliebaserede produkter, indtrængende olier og så videre til kontakt med plastdele. Kemikalier kan beskadige, svække eller ødelægge plast, som kan forårsage alvorlig personskade.

DEFINISJON AV SIGNALORD

F 2 ikke inkludert 1

Fig. G

MERK: Ikke stram de fire skruene (5) ordentlig på dette tidspunktet.

Fig. 1 to fi rkantede muttere inni 2 Sett 3 5 4 6 to fi rkantede muttere inni 1 6
