Caractéristiques techniques	Scie circulaire HiKOKI UU240F, puissance 2400W, vitesse à vide 5000 tr/min, profondeur de coupe 85 mm à 90°.
Utilisation	Idéale pour la découpe de bois, panneaux, et matériaux similaires dans les travaux de construction et de rénovation.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer les résidus de coupe, et s'assurer du bon fonctionnement du système de sécurité.
Sécurité	Équipée d'un système de protection contre les surcharges, d'un frein moteur et d'un protège-lame pour éviter les accidents.
Informations générales	Poids 4,5 kg, dimensions compactes pour un transport facile, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - UU240F HiKOKI

Comment changer la lame de la scie HiKOKI UU240F ?

Pour changer la lame, dévissez le couvercle de protection, retirez la lame usée en desserrant la vis de fixation, puis installez la nouvelle lame en suivant le sens de rotation indiqué, et revissez la vis de fixation. Replacez ensuite le couvercle de protection.

Quel type de lame est compatible avec la HiKOKI UU240F ?

La scie HiKOKI UU240F est compatible avec des lames de 240 mm de diamètre. Assurez-vous que la lame choisie est adaptée au matériau que vous souhaitez couper.

Comment régler la profondeur de coupe de la HiKOKI UU240F ?

Pour régler la profondeur de coupe, déverrouillez le levier de réglage situé sur le côté de la scie, ajustez la base de la scie à la profondeur désirée, puis resserrez le levier pour maintenir la position.

Que faire si la scie HiKOKI UU240F ne démarre pas ?

Vérifiez d'abord que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est en position de marche. Si le problème persiste, consultez le service après-vente.

Comment nettoyer la scie HiKOKI UU240F après utilisation ?

Débranchez la scie avant de la nettoyer. Utilisez un chiffon sec pour enlever la poussière et les débris. Pour les parties métalliques, vous pouvez utiliser un lubrifiant léger pour éviter la rouille. Évitez d'utiliser de l'eau.

Quelle est la puissance de la scie HiKOKI UU240F ?

La scie HiKOKI UU240F dispose d'une puissance de 2400 W, ce qui la rend adaptée pour des coupes dans divers matériaux.

Est-ce que la HiKOKI UU240F est équipée d'un système de protection ?

Oui, la scie HiKOKI UU240F est équipée d'un système de protection qui empêche le démarrage accidentel de l'outil, garantissant ainsi une utilisation sécurisée.

MODE D'EMPLOI UU240F HiKOKI

AVERTISSEMENT indique une situation de risque qui, sans l’éviter, peut entraîner la mort ou des blessures graves.

ATTENTION indique une situation de risque qui, sans l’éviter, peut entraîner des blessures mineures ou graves, ou peut endommager la machine.

REMARQUE indique une information importante.

AVERTISSEMENT INFORMATIONS GÉNÉRALES DE SÉCURITÉ Veillez à lire et comprendre tous les avertissements et les instructions avant d’utiliser un outil ou de l’équipe- ment. L’utilisation d’outils ou d’équipement exige toujours de respecter les précautions de sécurité de base afi n de réduire le risque de blessure corporelle. L’utilisation, l’entretien et toute modifi cation inappropriés des outils ou de l’équipement peuvent entraîner des blessures graves et causer des dégâts matériels. Les outils et l’équipement sont conçus pour certaines applications spécifi ques. N’altérez pas le support et ne l’utilisez pas à toute fi n autre que l’usage qui en est prévu. AVERTISSEMENT

Le non-respect de ces règles peut provoquer des blessures corporelles graves.

Pour réduire tout risque de blessure, gardez vos deux mains sur la poignée lorsque vous levez ou abaissez le support.

Avant de plier le support, la scie à onglet DOIT être retirée du support.

Utiliser uniquement avec des supports de fi xation HiKOKI. Les supports de fi xation proposés par d’autres marques que HiKOKI n’ont pas été testés avec ce support et leur utilisation peut être dangereuse. Veillez à lire et comprendre la totalité de ce manuel avant toute tentative de montage, d’utilisation ou d’installation du produit. Ces consignes de sécurité ne couvrent pas de façon exhaustive toutes les situations possibles. 000BookUU240F.indb33000BookUU240F.indb33 2019/12/2610:14:222019/12/2610:14:22– 34 –– 34 – SÉCURITÉ DU SUPPORT POUR SCIE À ONGLET CONSIGNES DE SÉCURITÉ RELATIVES À L’UTILISATION DU SUPPORT POUR SCIE À ONGLET

Tenir hors de portée des enfants. Tous les visiteurs doivent se tenir à une distance sûre de l’espace de travail.

Toujours nettoyer l’espace de travail. Les zones de travail et les établis encombrés sont propices aux accidents.

Avant d’utiliser le support, s’assurer qu’aucune pièce n’est endommagée ou déformée.

Avant d’utiliser le support, s’assurer que toutes les pièces et les composants sont correctement installés.

Ne pas utiliser dans un environnement dangereux. Ne pas utiliser le support dans des endroits humides, mouillés ou exposés à la pluie. L’espace de travail doit être bien éclairé.

Toujours utiliser le support sur une surface plane et à niveau. Ne pas l’utiliser sur une surface irrégulière ou instable. Ne pas utiliser le support sur une surface glissante. Ceci réduira signifi cativement la capacité de charge du support.

Le support est conçu pour servir de support aux scies à onglet HiKOKI et tolère une charge maximale de 181 kg. Le poids total de la scie à onglet et de la pièce à couper ne doit pas dépasser la capacité de ce support. Une mauvaise utilisation ou un usage abusif peut endommager le matériel ou entraîner des blessures corporelles.

Ne pas s’asseoir ou monter sur le support. Ne pas suspendre ou insérer tout objet autre que la scie à onglet.

Ne pas altérer le support, et ne pas l’utiliser à toute autre fi n qu’au montage d’une scie à onglet HiKOKI.

Le support doit uniquement être utilisé avec des scies à onglet HiKOKI dont la lame possède un diamètre maximal de 305 mm. Toutefois, le support est incompatible avec C12FSA.

La scie à onglet doit être solidement fi xée au support, conformément aux consignes du manuel d’instructions.

Aligner la position et ajuster l’équilibre de la scie à onglet conformément au manuel d’instructions après avoir fi xé la scie à onglet au support.

En levant et en abaissant le support, veiller à réduire tout risque de pincement des mains et des doigts.

Débrancher la prise d’alimentation du réceptacle lors du montage ou du démontage de la scie à onglet du support.

Pour votre sécurité, fi xer la scie à onglet au support avec l’aide de deux personnes ou plus.

Lors de la fi xation de la scie à onglet sur le support, maintenir la scie à onglet fermement entre les mains jusqu’à ce que les verrous du support de fi xation soient sécurisés pour éviter que la scie à onglet ne tombe des rails du support.

Après avoir fi xé la scie à onglet sur le support, veiller à ce que le support ne se renverse pas ou ne soit pas accidentellement déplacé par les vibrations, le vent, les chocs ou autres forces externes. Si cela est impossible, la stabilité peut être obtenue en suivant des mesures de sécurité spécifi ques. Par exemple, en ancrant solidement le support au sol ou dans les fondations.

Contrôler régulièrement le support et la scie à onglet, en vérifi ant le montage approprié de la scie à onglet. Un support mal serré est instable et peut se renverser en causant des blessures graves.

Avant d’utiliser la scie à onglet montée, lire attentivement le manuel d’instructions de la scie à onglet.

Avant d’utiliser la scie à onglet, vérifi er que les loquets des deux supports de fi xation sont bien attachés et que la scie à onglet est correctement fi xée au support.

Pour éviter que la scie à onglet ne tombe du support, disposer proprement le cordon d’alimentation au sol pour empêcher qu’un opérateur ou un visiteur ne trébuche sur le câble.

Porter des vêtements de travail appropriés. Ne pas porter de vêtements amples, de gants, de cravates, de bagues, de bracelets, ou autres bijoux pouvant être pris dans les pièces en mouvement. Le port de chaussures antidérapantes est recommandé. Recouvrir les cheveux longs d’un accessoire de protection.

Toujours porter une protection oculaire à écrans latéraux conforme à la norme EN166, pour éviter toute blessure aux yeux lors de l’utilisation de la scie à onglet. Les lunettes de vue ordinaires ne constituent pas une protection adéquate, car elles ne contiennent pas de verre de sécurité résistant aux impacts. Porter un masque protecteur ou antipoussière si la découpe engendre la production de poussière.

Ne pas se pencher. Toujours se tenir bien campé et en équilibre.

Lors de la découpe d’une grande pièce en bois, vérifi er la bonne position de support du matériau, car le matériau coupé peut perdre son équilibre et tomber du support. Si la pièce s’étend au-delà du support de travail, le pied opposé du support risque de se soulever soudainement en raison de la mauvaise répartition du poids. Pour éviter cette situation, tenir fermement le côté opposé et utiliser un support additionnel avant de commencer la découpe.

Pour détacher la scie du support, vérifi er que la tête de coupe est tirée vers l’arrière et verrouillée en position inférieure, puis débloquer les verrous du support de fi xation tout en maintenant la scie à onglet fermement entre les mains pour éviter que celle-ci ne tombe des rails du support. Retirer soigneusement la scie à onglet et les supports de fi xation avec l’aide d’au moins deux personnes. 000BookUU240F.indb34000BookUU240F.indb34 2019/12/2610:14:222019/12/2610:14:22– 35 –– 35 –

Lors du transport du support en véhicule, attacher fermement celui-ci pour empêcher tout mouvement et tout dommage éventuel.

Pour réduire tout risque de blessure, vérifi er régulièrement que les attaches sont bien fi xées et ajustées conformément aux instructions de montage incluses dans ce manuel.

Lors de la réparation du support, utiliser uniquement des pièces de rechange HiKOKI identiques. Les réparations doivent uniquement être eff ectuées par un centre de réparation HiKOKI agréé. CONSERVEZ CES INSTRUCTIONS ET METTEZ-LES À LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIÉTAIRES DE CE SUPPORT.

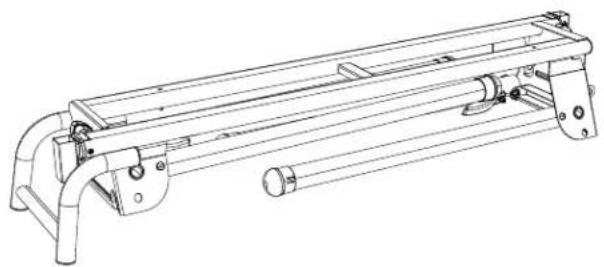

Ce produit doit être assemblé.1. Retirez le support et toutes ses pièces de leur emballage.2. Placez le support au sol.3. Séparez les pièces de l’emballag e. Comparez chaque pièce avec la liste ci-dessous et l’illustration de la page 36 pour vérifi er que tous les éléments sont présents avant de jeter l’emballage. AVERTISSEMENT Si une pièce est manquante ou endommagée, n’essayez pas de monter le support tant que cette pièce n’est pas remplacée. TABLEAU DES PIÈCES DÉTACHÉES ÉLÉMENT DESCRIPTION QUANTITÉA Support 1B Support de fi xation de la scie à onglet 2C Ensemble de support du bras d'extension 2D Support de fi xation auxiliaire 2E Sac contenant la quincaillerie des butoirs de support 1F Roue 2G Arbre de roue 1H Sac contenant la quincaillerie des roues 1 I Sac contenant la quincaillerie des supports de fi xation auxiliaires 1 J Plaque d'ancrage 2REMARQUE : Si une pièce est manquante ou endommagée, n’essayez pas d’assembler le support tant que cette pièce n’a pas été remplacée de façon adéquate. 000BookUU240F.indb35000BookUU240F.indb35 2019/12/2610:14:222019/12/2610:14:22– 36 –– 36 – DÉBALLAGE ET CONTRÔLE DU CONTENU

Hauteur du support (du sol aux supports de fi xation de la scie) 887 mm Taille du support couché 1067 mm x 216 mm Taille du support plié 1317 mm (L) x 465 mm (I) x 321 mm (H) Taille du support déployé 1317 mm (L) x 785 mm (I) x 933 mm (H) Diamètre de la roue 203 mm Charge maximale du support 181 kg *Ne pas placer de charge supérieure sur ce support. Longueur maximale du matériau à couper 2426 mm *Ne pas appliquer de matériau de taille supérieure. Poids du support (net) 22,7 kg Le support doit uniquement être utilisé avec des scies à onglet HiKOKI dont la lame possède un diamètre maximal de 305 mm. Toutefois, le support est incompatible avec C12FSA.

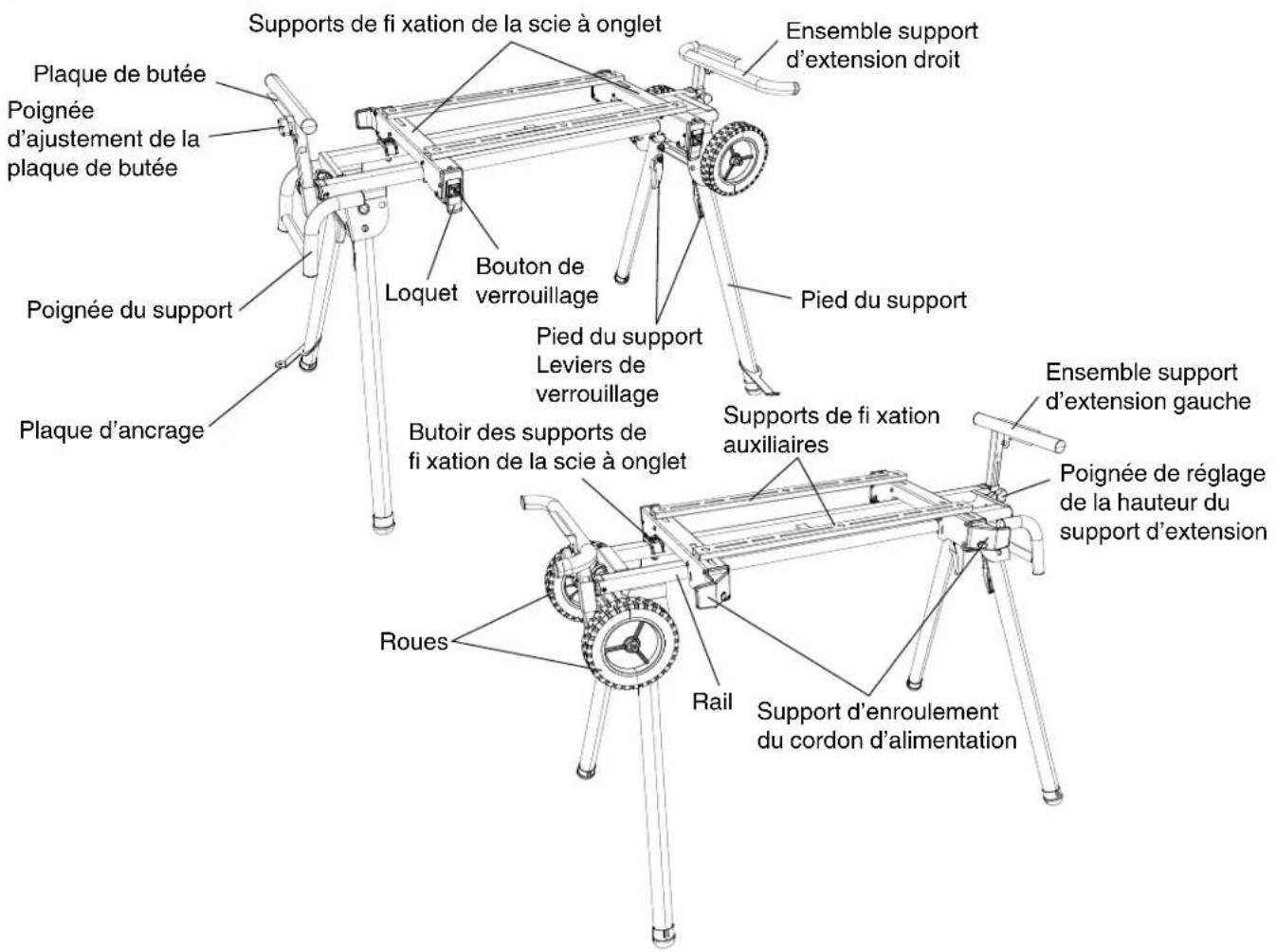

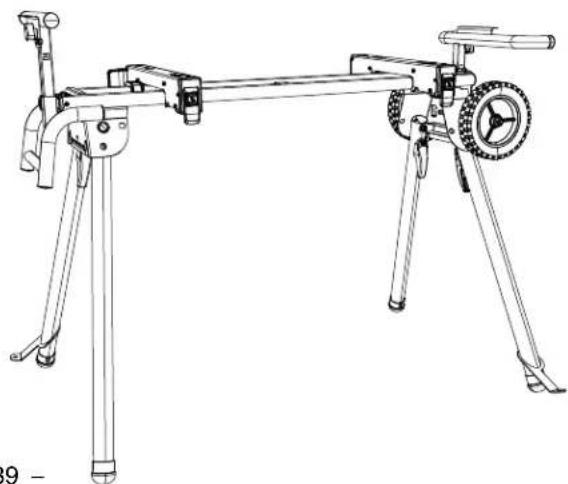

CONNAÎTRE VOTRE SUPPORT

Ensemble support d’extension droit Ensemble support d’extension gauche Poignée de réglage de la hauteur du support d’extension Butoir des supports de fi xation de la scie à onglet Poignée d’ajustement de la plaque de butée Pied du support Leviers de verrouillage Supports de fi xation de la scie à onglet Supports de fi xation auxiliaires Plaque de butée Poignée du support Roues Plaque d’ancrage Loquet Rail Bouton de verrouillage Support d’enroulement du cordon d’alimentation Pied du support 000BookUU240F.indb37000BookUU240F.indb37 2019/12/2610:14:232019/12/2610:14:23– 38 –– 38 – ASSEMBLAGE

OUTILS NÉCESSAIRES AU MONTAGE

Le support doit être monté par l’utilisateur. Les outils nécessaires au montage sont : clé de 10 mm, deux clés de 17 mm, clé hexagonale de 5 mm et un tournevis à tête cruciforme.

INSTRUCTIONS DE MONTAGE

AVERTISSEMENT Pour votre propre sécurité, ne branchez jamais le connecteur de la scie à onglet sur la prise d’alimentation avant que le montage et les réglages ne soient terminés, et uniquement après avoir lu et compris les consignes de sécurité et d’utilisation. INSTALLATION DES ROUES (FIG. A, B)

1. Dépliez le support en suivant les instructions décrites

dans « INSTALLATION DU SUPPORT » à la page 43.

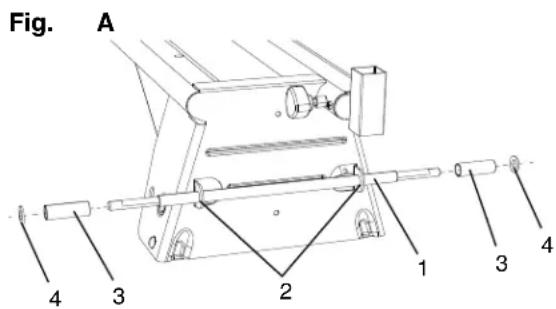

2. Insérez l’axe de roue (1) dans le support pour axe

deroue (2). (Fig. A)

3. Fixez une douille longue (3) et une rondelle (4) de

chaque côté de l’axe de la roue (1). (Fig. A) REMARQUE : ajustez l’axe de la roue (1), en veillant à ce que l’axe soit de la même longueur à chaque extrémité du support.

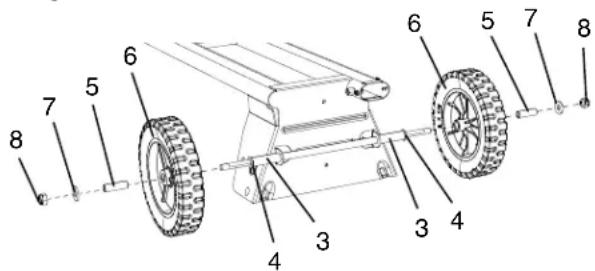

4. Insérez une douille courte (5) dans chaque roue (6)

et fi xez les roues (6) sur l’axe de roue (1). (Fig. B) REMARQUE : le côté de la roue présentant le plus de nervures doit être tourné vers l’intérieur.

5. Placez les rondelles (7) et les contre-écrous (8) aux

deux extrémités de l’axe de roue (1), puis serrez les roues à l’aide de deux clés de 17 mm. (Fig. B) REMARQUE : ne pas serrer excessivement, ou les roues ne tourneront pas. Fig. A

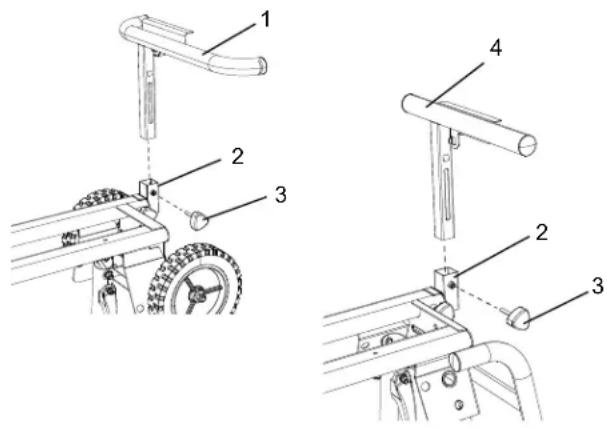

1. Insérez le support d’extension coudé (1) dans le bras

du support d’extension du côté des roues (2), puis réglez la poignée de réglage de la hauteur (3).

2. Insérez le support d’extension droit (4) dans le bras

du support d’extension du côté de la poignée (2), puis réglez la poignée de réglage de la hauteur (3). Fig. C

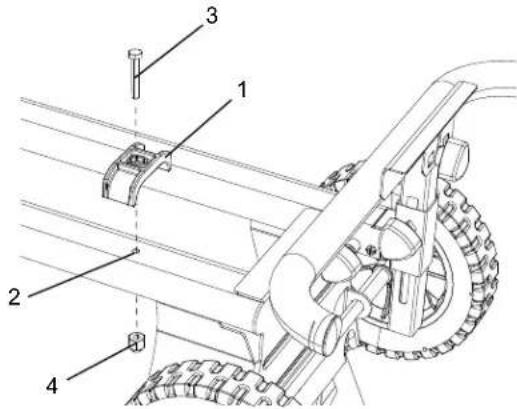

1. Placez un butoir de support (1) sur l’un des rails, puis

alignez le trou du butoir de support (1) avec le trou du rail (2).

2. Insérez un boulon de blocage (3) à travers le trou

du butoir de support et le trou du rail. Serrez avec l’écrou de butée (4) à l’aide d’une clé de 10 mm.

3. Répétez les étapes précédentes pour installer l’autre

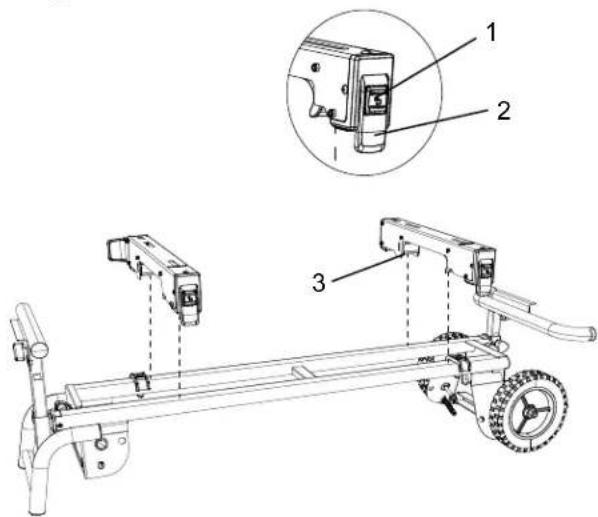

1. Appuyez sur le bouton de verrouillage (1) et

soulevez le loquet (2).

2. Placez la pince de retenue arrière (3) sur le rail

arrière du support, puis abaissez l’extrémité avant du support de fi xation de la scie sur le rail avant du support. REMARQUE : placez les supports de fi xation de la scie sur le côté intérieur des butoirs du support.

3. Faites glisser le support de fi xation de la scie jusqu’à

la position souhaitée, puis enfoncez le loquet (2) pour verrouiller.

4. Répétez les étapes précédentes pour l’autre support

(FIG. F, G) Veuillez suivre les étapes ci-dessous pour installer les plaques d’ancrage afi n de stabiliser le support.

1. Insérez directement une plaque d’ancrage (1) à

travers un pied du support (2), puis fi xez la plaque d’ancrage (1) au sol à l’aide d’une pièce de fi xation (vis, boulon, cheville, etc.) adaptée au type de surface au sol (terre, plancher en bois, béton, etc.).

2. Insérez l’autre plaque d’ancrage dans le pied

diagonal du support, comme illustré en fi gure G. Fixez la plaque d’ancrage au sol de la même manière. AVERTISSEMENT

Veiller à ce que les deux plaques d’ancrage soient bien fi xées au sol et s’assurer que le support est stable.

La méthode adéquate de fi xation des plaques d’ancrage peut varier en fonction du type de surface au sol. Si les plaques d’ancrage ne sont pas fermement fi xées et que le support est instable, veuillez prendre les mesures nécessaires pour fi xer les plaques d’ancrage. Fig. F

Ne pas monter la scie à onglet sur le support sans s’être préalablement assuré que le support est entièrement déployé et verrouillé en toute sécurité. Pour installer le support, reportez- vous aux instructions décrites dans la section « INSTALLATION DU SUPPORT » à la page 43. À défaut, cela peut entraîner des blessures et endommager le support et la scie à onglet.

Toujours utiliser ensemble les supports de fi xation et le support de fi xation auxiliaire de la scie à onglet lors de sa fi xation au support.

Avant d’utiliser la scie à onglet montée, lire attentivement le manuel d’instructions de la scie à onglet. Utilisation des supports de fi xation auxiliaires (fournis) (FIG. H, I, J, K)

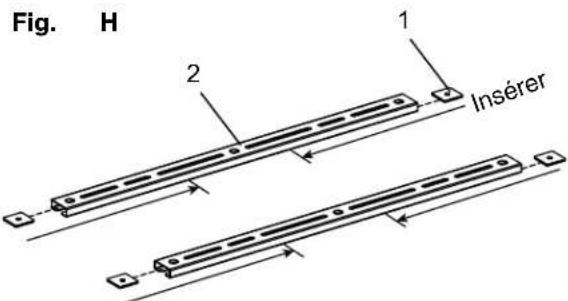

1. Insérez deux écrous carrés (1) dans la fente

située à chaque extrémité des supports de fi xation auxiliaires (2), puis faites-les glisser jusqu’au milieu des supports de fi xation auxiliaires. (Fig. H) Fig. H

2. Insérez deux rondelles (3) dans le support de fi xation

auxiliaire (2) puis alignez-les avec la fente située à l’extrémité des supports de fi xation auxiliaires (2). (Fig. I)

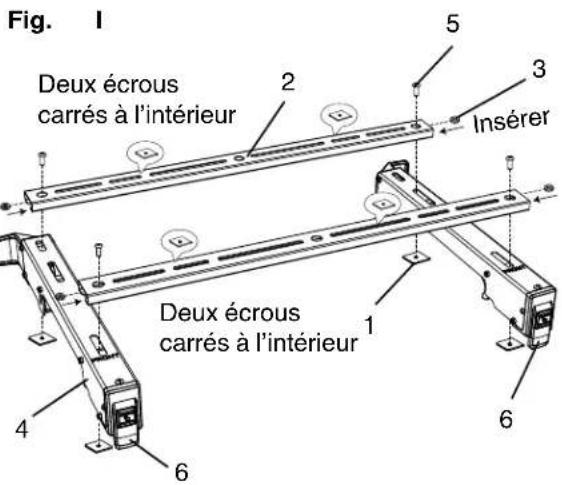

3. Pour fi xer le support de fi xation auxiliaire (2) aux

supports de fi xation de la scie (4), insérez les vis (5) à travers les rondelles en place (3) et les écrous carrés (1) sous le support de fi xation de la scie (4) pour fi xer chaque extrémité du support de fi xation auxiliaire (2) à l’aide d’une clé hexagonale de 5 mm. (Fig. I)

4. Répétez les étapes précédentes 2 et 3 pour

assembler l’autre support de fi xation auxiliaire. REMARQUE : ne pas serrer excessivement les quatre vis (5) à cette étape. Fig. I

Insérer Deux écrous carrés à l’intérieur Deux écrous carrés à l’intérieur

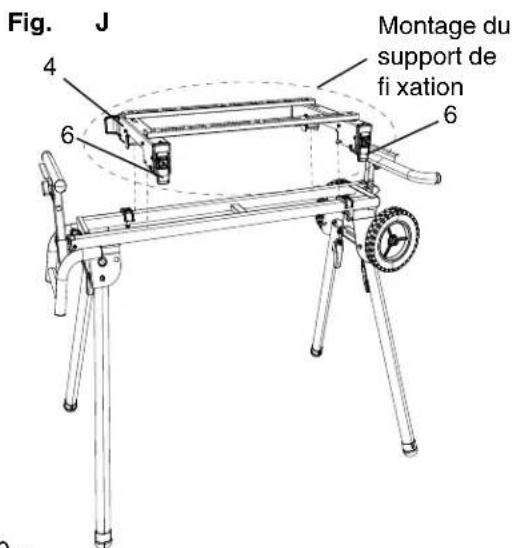

5. Assurez-vous que les loquets (6) des supports de

fi xation de la scie (4) sont déverrouillés. (Fig. J)

6. Abaissez les extrémités avant et arrière de

l’ensemble des supports de fi xation sur les rails arrière et avant du support. Les pinces de retenue avant des supports de fi xation de la scie (4) doivent reposer entièrement sur le rail avant. Assurez-vous que les supports de fi xation de la scie sont bien placés en angle droit par rapport aux rails avant et arrière. (Fig. J)

7. Verrouillez l’ensemble des supports de fi xation en

enfonçant les deux loquets (6). (Fig. J) AVERTISSEMENT

Vérifi er que les supports de fi xation de la scie peuvent être serrés en toute sécurité sur le support avant de monter la scie à onglet.

Pour réduire tout risque de blessure, vérifi er que les boulons et les écrous sont correctement serrés et que tous les mécanismes fonctionnent de manière appropriée après avec terminé le montage et avant chaque utilisation. Fig. J

La tête de coupe de toutes les scies à onglet coulissantes doit être verrouillée en position avant et inférieure avant toute tentative de montage sur le support. Le non-respect de cette condition peut provoquer des blessures corporelles graves.

Rester vigilant. Le support et la scie à onglet risquent de tomber durant cette procédure et d’entraîner des blessures graves.

Ne pas utiliser la scie à onglet sur le support lorsque les pieds du support sont repliés.

Disposer proprement le câble d’alimentation pour éviter que celui-ci ne déstabilise le support lors d’une découpe.

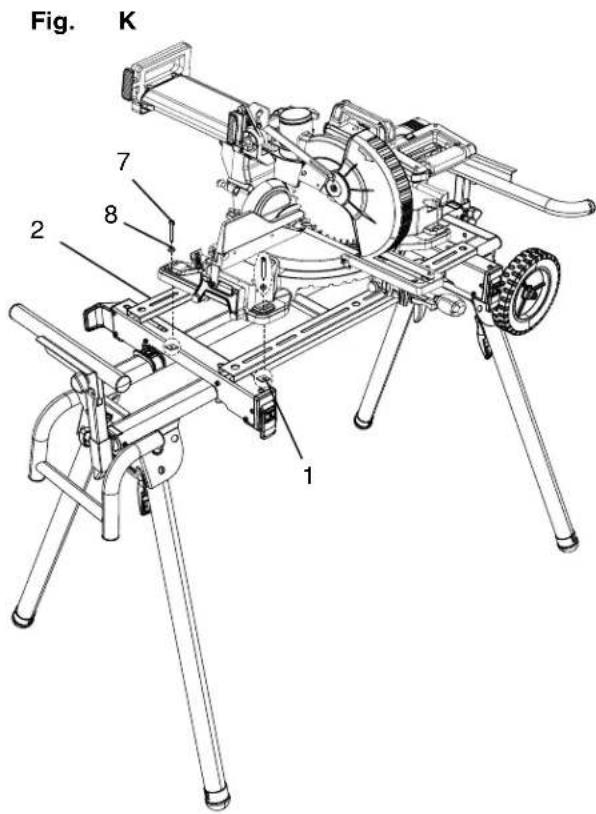

8. Débranchez la scie à onglet et verrouillez la tête de

coupe en position inférieure. Si la scie à onglet est dotée d’un rail coulissant, bloquez la tête de coupe en position inférieure et avant. Placez la scie à onglet sur l’ensemble des supports de fi xation. REMARQUE : pour votre sécurité, placez la scie à onglet sur les supports avec l’aide de deux personnes ou plus.

9. Faites glisser les écrous carrés (1) vers les fentes

des supports de fi xation (2) et alignez-les avec les trous de fi xation de la scie à onglet. (Fig. K)

10. Insérez les boulons (7) à travers les rondelles (8), les

trous de fi xation de la scie à onglet et les fentes des supports de fi xation auxiliaires (2) dans les écrous carrés (1) pour fi xer et bloquer la scie à onglet sur les supports de fi xation auxiliaires (2). (Fig. K) REMARQUE : ajustez la position des supports de fi xation auxiliaires en les rapprochant tant que possible de l’extrémité avant des supports de fi xation de la scie.

11. Serrez tous les boulons (7) à l’aide d’une clé

12. Après avoir fi xé correctement la scie à onglet,

déverrouillez le loquet de retenue de la scie à onglet et déplacez soigneusement la tête de coupe de haut en bas. Si le support a tendance à tomber, repositionnez la scie à onglet.

13. Déverrouillez la poignée de blocage du chariot de la

scie à onglet et faites glisser délicatement la tête de coupe en avant. Si le support a tendance à tomber, repositionnez la scie à onglet pour obtenir une position plus stable des supports.

14. Testez délicatement le déplacement coulissant à

l’angle maximal de la scie et à l’angle de biseau pour vérifi er la stabilité du support et de la scie à onglet. AVERTISSEMENT

Ne pas monter la scie à onglet face au dos du support. La scie à onglet doit être montée de manière à ce que le côté du support contenant les roues soit situé du côté droit de la scie à onglet.

Pour démonter la scie à onglet, retirer la scie à onglet avec l’ensemble des supports de fi xation, afi n que de pouvoir replacer l’ensemble supports de fi xation et scie à onglet pour la prochaine utilisation. Sollicitez l’aide de deux personnes ou plus pour monter ou démonter la scie à onglet. Fig. K

000BookUU240F.indb41000BookUU240F.indb41 2019/12/2610:14:292019/12/2610:14:29– 42 –– 42 – RÉGLAGE AVERTISSEMENT Pour réduire tout risque de blessure corporelle grave, éteignez et débranchez la machine de la prise d’alimentation avant d’installer et de retirer les supports, avant d’eff ectuer des réglages ou d’eff ectuer des réparations. Un démarrage accidentel peut entraîner des blessures.

CONSIGNES DE RÉGLAGE

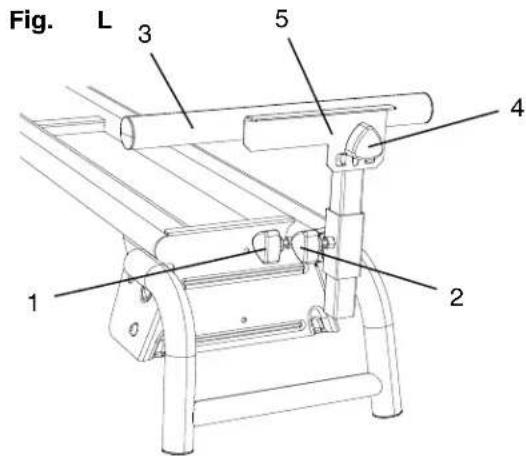

RÉGLAGE DES SUPPORTS D’EXTENSION (FIG. L) L’ensemble du support d’extension permet de maintenir la pièce à couper à niveau et stable pendant la découpe.

1. Desserrez la poignée de verrouillage (1) et faites

glisser le bras d’extension jusqu’à la longueur désirée. Serrez la poignée de verrouillage (1).

2. Desserrez la poignée de réglage de la hauteur (2)

pour régler l’ensemble du support d’extension (3) sur la hauteur souhaitée, puis serrez la poignée (2).

3. Répétez ces étapes pour l’autre support d’extension.

4. Si une coupe répétitive est nécessaire, desserrez

la poignée d’ajustement de la plaque (4) pour régler la plaque de butée (5) sur la hauteur désirée, puis serrez. Fig. L

RÉGLAGE DES SUPPORTS DE FIXATION DE LA SCIE (FIG. M) Si les supports de fi xation de la scie peuvent glisser sur les rails supérieurs ou peuvent en être retirés lorsque les loquets (1) sont verrouillés, cela signifi e que les vis de réglage du support (2) doivent être serrées. Si les supports de fi xation de la scie ne s’adaptent pas aux rails supérieurs, les vis de réglage du support doivent être desserrées. REMARQUE : la scie à onglet doit être retirée des supports de fi xation avant de serrer ou de desserrer les vis de réglage du support (2).

1. Desserrez le contre-écrou (3) à l’aide d’une clé de

2. Vissez la vis de réglage (2) à l’aide d’un tournevis

à tête cruciforme. Vissez la vis dans le sens des aiguilles d’une montre pour serrer le support, et dans le sens contraire des aiguilles d’une montre pour le desserrer. REMARQUE : si le loquet du support de fi xation de la scie ne s’enfonce pas facilement en position verrouillée, cela signifi e que la vis de réglage est trop serrée. Ne forcez pas le verrouillage du loquet. Desserrez la vis de réglage (2) pour l’ajuster.

3. Appuyez sur le bouton de blocage (4) et soulevez

le loquet (1) afi n que la pince de retenue avant soit entièrement déployée.

4. Installez la pince de retenue arrière sur le rail arrière

du support, puis abaissez la pince de retenue avant sur le rail avant du support pour que le support repose entièrement sur les rails.

5. Verrouillez le support et assurez-vous qu’il reste

immobile. AVERTISSEMENT Assurez-vous que les supports de fi xation de la scie sont placés perpendiculairement aux rails supérieurs afi n d’éviter un desserrage potentiel de la vis de réglage lors de la découpe.

6. Après avoir terminé le réglage de la tension, serrez

le contre-écrou (3) pour sécuriser.

7. Répétez les étapes précédentes pour l’autre support

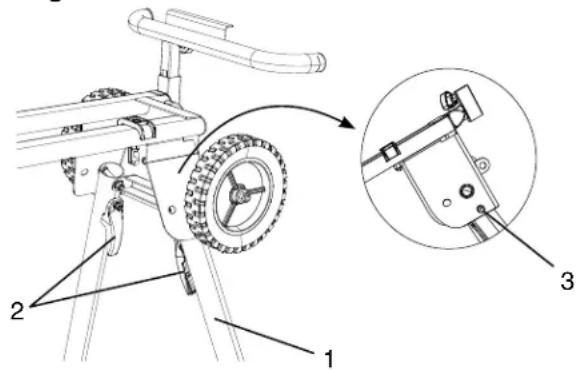

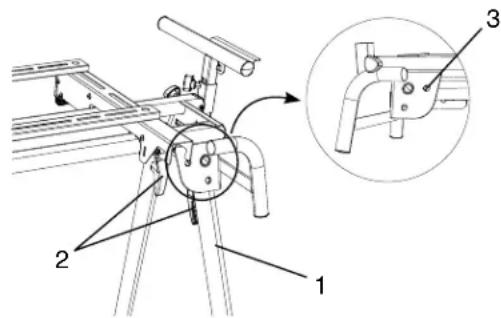

AVERTISSEMENT En installant et en repliant le support, veillez à réduire tout risque de pincement des mains et des doigts.INSTALLATION DU SUPPORT (FIG. N, O)1. Tout d’abord, soulevez le support du côté des roues et dépliez le pied du support (1) en saisissant le levier de verrouillage du pied (2) pour relâcher et déplacer le pied du support en position haute. Le boulon de repérage doit être verrouillé dans la fente inférieure (3). (Fig. N)2. Répétez l’étape 1 pour relâcher l’autre pied du support du côté des roues, puis reposez le côté droit du support au sol. (Fig. O) AVERTISSEMENT Pour verrouiller les pieds du support de manière adéquate, le levier de verrouillage (2) DOIT être placé fermement dans la fente des pieds du support.3. Répétez les étapes 1-2 pour déplier les pieds du support du côté de la poignée. AVERTISSEMENT

Ne pas monter la scie à onglet tant que la partie supérieure du support n’est pas correctement verrouillée.

Pour éviter toute blessure, vérifi er que le support est stable et à niveau avant d’utiliser la scie à onglet. Installez le support sur une surface à niveau afi n que les quatre pieds touchent le sol. Fig. N

Avant de replier le support, retirer la scie à onglet ensemble avec les supports de fi xation, avec l’aide de deux personnes ou plus. Pour replier les pieds du support, ne jamais placer les roues au sol pour éviter tout mouvement brusque du support. (Fig. Q)1. Soulevez le support du côté de la poignée et pliez le pied du support (1) en relâchant le levier de verrouillage du pied (2) dans la fente supérieure (3). (Fig. P) REMARQUE : pour éviter tout risque de pincement des doigts en repliant le support, veuillez vous tenir à l’extrémité de la poignée du support. (Fig. Q)2. Répétez l’étape 1 pour plier l’autre pied du support du côté de la poignée, puis reposez le côté poignée du support au sol. (Fig. Q)3. Répétez les étapes 1-2 pour plier les pieds du support du côté des roues. Fig. P

000BookUU240F.indb43000BookUU240F.indb43 2019/12/2610:14:302019/12/2610:14:30– 44 –– 44 – Fig. Q Pliage du support TRANSPORT ET ENTREPOSAGE (FIG. R, S) Pliez les quatre pieds du support en vous reportant aux instructions décrites dans la section « PLIAGE DU SUPPORT » à la page 43, maintenez les poignées du support des deux mains et soulevez lentement le support afi n de le transporter ou de l’entreposer. (Fig. R) AVERTISSEMENT

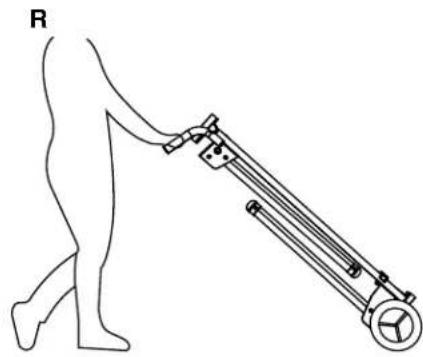

Ne pas transporter le support lorsque celui-ci n’est pas replié et qu’une scie à onglet y est fi xée.

Lors du transport du support en véhicule, attacher fermement celui-ci pour empêcher tout mouvement et tout dommage éventuel.

Pour entreposer le support, s’assurer que la scie à onglet est démontée du support et que celui-ci est couché à plat sur une surface stable. Ne jamais entreposer le support en position verticale ou en l’appuyant contre un mur. (Fig. S) Fig. R Fig. S MAINTENANCE AVERTISSEMENT

Lors de la réparation du support, utiliser uniquement des pièces de rechange HiKOKI identiques. L’utilisation de toute autre pièce est dangereuse et peut endommager le produit. Les réparations doivent uniquement être eff ectuées par un centre de réparation HiKOKI agréé.

Toujours porter un masque ou des lunettes de sécurité à écrans latéraux ainsi qu’un masque antipoussière lors de l’utilisation d’un outil électroportatif ou en souffl ant de la poussière.

Contrôler régulièrement les supports de fi xation de la scie, en vérifi ant que ceux-ci sont bien serrés et en se reportant au « RÉGLAGE DES SUPPORTS DE FIXATION DE LA SCIE » à la page 42.

Retirez la scie à onglet lorsque le support est en maintenance ou doit être nettoyé. Utilisez des chiff ons propres pour retirer la saleté, la poussière, l’huile, la graisse, etc. Évitez l’usage de solvants pour le nettoyage des pièces en plastique. La plupart des plastiques sont vulnérables à divers types de solvants commerciaux et peuvent être endommagés par leur utilisation. AVERTISSEMENT N’utilisez pas de liquide de frein, de produits pétroliers, ou encore d’huiles pénétrantes sur les parties plastiques. Les agents chimiques peuvent endommager, abîmer ou détruire le plastique, ce qui peut entraîner des blessures corporelles graves. 000BookUU240F.indb44000BookUU240F.indb44 2019/12/2610:14:322019/12/2610:14:32– 45 –– 45 –
