KÄYTTÖOHJE CS 1810DD HiKOKI

Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	CS1810DD: Oksasaha
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	Älä käytä sähkötyökalua sateessa tai märässä ympäristössä tai jätä sitä ulos sateella.
	Koskee vain EU-maitaÄlä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana!Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.
	Lue ja ymmärrä kaikki tämän oppaan ja laitteeseen merkityt varoitukset sekä ohjeet ja noudata niitä.
	Käytä aina silmänsuojaimia, kypärää ja kuulonsuojaimia käyttäessäsi laitetta.
	On tärkeää suojata jalat, kädet ja käsivarret suojavaatetuksella.
	Varo oksasahan takapotkua ja vältä koskemasta lavan kärkeen.
	Konetta ei saa käyttää yhdellä kädellä.
	Käytä oksasahaa aina kaksin käsin.
	Ketjuöljyn täyttö
	Akun lataustason merkkivalon kytkin
	Irrota akku

10 m 15 m

Pidä lapset, sivulliset ja avustajat 15 metrin etäisyydellä laitteesta. Jos joku lähestyy sinua, lopeta käyttö.

Älä työskentele, jos johtoja (sähkö, puhelin jne.) on alle 10 m etäisyydellä käyttäjästä tai koneesta.

OSIEN SELITYKSET

Osien nimet alla olevassa luettelossa viittaavat kuvaan 1.

A: Kytkin: Sormella aktivoituva laite.

B: Lukitus pois päältä-painike: Painike estää käyttämästä liipaisinta vahingossa.

C: Sivusuojus: Suojus, joka suojaa terälaipan teräketjua ja vetoratasta, kun oksasaha on käytössä.

D: Kiristysvipu: Laite teräketjun kireyden säätämistä varten.

E: Nuppi: Sivusuojuksen kiinnitysnuppi.

F: Ketjün suojus: Estää kosketuksen teräketjuun.

G: Teräketju: Leikkaava ketju.

H: Terälaippa: Tukee ja ohjaa teräketjua.

I: Lisäkahva: Kotelon yläosa. Kun tartut tähän tiukasti ylhäältä käsin, voit estää takaiskun aiheuttaman työkalun rungon nousemisen.

J: Ohjauskahva: Kahva työkalun rungon takaosassa. Pidä tästä tiukasti kiinni työkalun rungon liikuttamiseksi ja ohjaamiseksi.

K: Akku (myydään erikseen): Yksikön virtalähde.

L: Oljysäiliön kansi: Kansi, jota käytetään öljysäiliön sulkemiseen.

M: Öljyn näyttöläsi: Ikkuna ketjuöljyn määrän tarkastamista varten.

N: Leikkausohjain: Aseta tämä osa leikattavaa materiaalia vasten.

O: Öljyn syöttölaite: Säiliö öljyä varten.

P: Ketjukotelo: Kotelo, joka suojaa terälaipan ja -ketjun, kun laitetta ei käytetä.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

⚠️ VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot.

Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu "sähkötyökalu"-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna.

Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä.

Suomi

b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja.

c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiesaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa.

d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.

e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisijinsa.

Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.

e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu.

Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta.

Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen.

g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila-alueen ulkopuolella.

Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

6) Huolto

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

b) Älä yritä korjata vaurioituneita akkuja.

Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat.

TURVATOIMETN

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

YLEISET OKSASAHAN TURVALLISUUTTA KOSKEVAT VAROITUKSET

1. Pidä kaikki ruumiinosat loitolla teräketjusta, kun oksasahaa käytetään. Ennen kuin käynnistät oksasahan, varmista, että teräketju ei kosketa mihinkään. Hetkellinen huomion puute oksasahaa käytettäessä saattaa aiheuttaa vaatetuksen tai kehon kietoutumisen tai tarttumisen teräketjuun.

2. Pidä oksasahasta aina toisella kädellä ohjauskahvasta ja toisella kädellä apukahvasta (Kuva 2)

3. Pidä kiinni ainoastaan oksasahan eristetyistä tartuntapinnoista, sillä teräketju voi osua piilossa oleviin sähköjohtoihin. "Jännitteiseen" johtoon osuvat teräketjut saattavat tehdä oksasahan paljaista metalliosista "jännitteisiä", jolloin käyttäjä voi saada sähköiskun.

4. Käytä suojalaseja. Kuulon, pään, käsien, jalkojen ja jalkojen suojavarusteiden käyttäminen on suositeltavaa. Sopiva suojavarustus vähentää lentelevien roskien aiheuttamia henkilövahinkoja tai tahatonta kosketusta teräketjuun.

5. Oksasahaa ei saa käyttää puussa, tikkailla, katosta tai muuten epävakaasti tuettuna. Oksasahan käyttäminen tällä tavoin voi aiheuttaa vakavan henkilövahingon.

6. Seiso aina tukevasti ja käytä oksasahaa vain, kun seisot kiinteällä, tukevalla ja tasaisella pinnalla. Liukkaat tai epävakaat pinnat voivat aiheuttaa oksasahan tasapainon hallinnan menetyksen.

7. Kun leikkaat jännittynyttä oksaa, varo sen ponnahtamista takaisin. Kun puukuiduissa oleva jännitys vapautuu, taivutettu oksa voi iskeytyä käyttäjään ja/tai heittää oksasahan pois hallinnasta.

8. Harjoita äärimmäistä huolellisuutta, kun leikkaat tiheikköjä tai taimia. Ohut materiaali saattaa tarttua teräketjuun ja kiskoa sitä käyttäjää kohti tai vetää hänet pois tasapainosta.

9. Kuljeta oksasahaa sen ollessa sammutettuna ja poispäin kehosta. Kun oksasahaa kuljetetaan tai varastoidaan, terälaippaan on aina asetettava suojus. Oksasahan oikea käsittely vähentää liikkuvan teräketjun kanssa vahingossa tapahtuvan kosketuksen todennäköisyyttä.

10. Noudata voiteluun, ketjun kiristämiseen sekä lavan ja ketjun vaihtamiseen liittyviä ohjeita. Väärin kiristetty tai voideltu ketju saattaa joko rikkoutua tai lisätä takapotkun mahdollisuutta.

11. Leikkaa vain puuta. Älä käytä oksasahaa muihin kuin sille suunniteltuihin tarkoituksiin. Esimerkki: oksasahaa ei saa käyttää metallin, muovin, muurausten tai muun kuin puuta olevien rakennusmateriaalien katkaisemiseen. Oksasahan käyttö muuhun kuin sille suunniteltuun toimintoon voi johtaa vaaratilanteeseen.

12. Tätä oksasahaa ei ole tarkoitettu puiden kaatamiseen. Oksasahan käyttö muuhun kuin sille tarkoitettuun työhön voi aiheuttaa käyttäjälle tai sivullisille vakavia henkilövahinkoja.

13. Noudata kaikkia ohjeita poistaessasi jumiutunutta materiaalia ja kun varastoit tai huollat oksasahaa. Varmista, että kytkin on pois päältä ja että akku on irrotettu.

Takapotkun syyt ja sen esto: (Kuva 3)

Takapotku on mahdollinen, kun terälaipan kärki tai pää osuu esteeseen, tai kun puu puristaa teräketjun kiinni leikkauskohtaan.

Joissakin tapauksissa kärkikosketus saattaa saada aikaan odottamattoman vastakkaisliikkeen potkaisten terälaipan ylös ja taaksepäin kohti käyttäjää.

Teräketjun juuttuminen terälaipan yläosaan saattaa saada terälaipan liikkumaan nopeasti taaksepäin kohti käyttäjää. Tällöin saatat menettää sahan hallinnan, mistä saattaa seurata vakavia vammoja.

Älä luota ainoastaan sahan sisään rakennettuihin turvalaitteisiin. Oksasahan käyttäjänä sinun tulisi noudattaa seuraavia vaiheita, jotta leikkaustöissä ei tapahtuisi onnettomuuksia tai tapaturmia.

Takapotku on seurausta oksasahan väärinkäytöstä ja/tai vääristä käyttötavoista tai -ympäristöstä. Se voidaan välttää noudattamalla alla kuvattuja varotoimia:

○ Pidä luja ote oksasahasta molemmin käsin siten, että kierrät peukalot ja sormet sahan kahvojen ympäri, ja aseta keho ja käsivarret asentoon, jossa ne voivat vastustaa takapotkun voimaa. Käyttäjä voi hallita takapotkun voimaa, jos oikeita varotoimia noudatetaan. Älä anna oksasahan karata käsistä (Kuva 2).

○ Älä kurkota liian kauas, äläkä leikkaa olkapään korkeudelta, ellei jatkovartta ole asennettu. Tämä auttaa estämään vahingossa tapahtuvan kärkikosketuksen ja mahdollistaa oksasahan paremman hallinnan odottamattomissa tilanteissa.

Suomi

○ Käytä vain valmistajan erittelemiä varaosina saatavia ohjauskiskoja ja teräketjuja. Vääränlaiset vaihto-ohjauskiskot ja -teräketjut voivat aiheuttaa ketjun rikkoutumisen ja/tai takaiskuja.

○ Noudata valmistajan antamia teräketjun teroitus- ja huolto-ohjeita. Syvyydensäätöhampaan korkeuden madaltaminen saattaa johtaa lisääntyneeseen takapotkuun.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Työskentele ilman painetta. Lisäksi pidä aina vartalosi lämpimänä.
2. Ennen työskentelyn aloittamista käy läpi kaikki työskentelyyn kuuluvat vaiheet ja keinot välttää onnettomuuksia. Muussa tapauksessa saattaa seurata tapaturmia.
3. Älä käytä huonolla säällä, kuten voimakkaassa tuulessa, sateessa, lumisateessa, sumussa tai alueilla, joihin saattaa pudota kivenlohkareita tai joilla saattaa esiintyä lumivyöryjä. Huonolla säällä harkintakyky heikkenee, ja tärinä saattaa aiheuttaa onnettomuuksia.
4. Kun näkyvyys on huono kuten huonolla säällä tai yöllä, älä käytä laitetta. Lisäksi älä käytä sitä sateessa tai paikoissa, jotka altistuvat sateelle. Epävakaa jalansija tai tasapainon menetys saattavat johtaa onnettomuuteen.
5. Tarkista terälaippa, teräketju ja ketjun suojus ennen laitteen käynnistämistä.
   ○ Jos terälaipassa, teräketjussa tai ketjun suojassa on halkeamia, tai laite on naarmuuntunut tai taipunut, älä käytä laitetta.
   ○ Tarkasta, ovatko terälaippa ja teräketju asennettu tiukasti. Jos terälaippa tai teräketju on rikki tai pois paikaltaan, se saattaa johtaa onnettomuuteen.
6. Ennen työskentelyn aloíttamista varmista, että kytkin ei ole päällä, ellei lukitus pois päältä-painiketta paineta. Jos laite ei toimi oikein, lopeta sen käyttö välittömästi ja pyydä korjausta HiKOKIn valtuutetusta huoltokeskuksesta.
7. Asenna teräketju oikein käyttöoppaan ohjeiden mukaisesti. Jos se asennetaan väärin, teräketju irtoaa terälaipasta, mikä voi aiheuttaa tapaturmia.
8. Älä koskaan irrota mitään oksasahan turvalaitteita (mm. ketjusuoja tai lukituspainike). Lisäksi älä muunna tai sido niitä. Siitä saattaa seurata tapaturma.
9. Kiinnitä riittävästi huomiota turvallisuuteen paikoissa, joihin on asennettu esim. sähköjohtoja tai kaasuputkia.
10. Ole varovainen taipuneiden oksien, roikkuvien puiden ja halkeilleiden puiden kanssa, sillä ne saattavat ponnahtaa takaisin katkaisemisen jälkeen.

11. Seuraavissa tapauksissa käännä laite pois päältä ja varmista, että teräketju ei liiku enää:
    ○ Kun laite ei ole käytössä tai kun sitä huolletaan tai tarkastetaan
    O Kun sitä siirretään uuteen työskentelypaikkaan.
    ○ Kun sitä tarkastetaan, säädetään tai kun teräketjua, terälaippaa, ketjukoteloa tai muuta osaa vaihdetaan.
    ○ Kun täytetään ketjuöljyä.
    O Kun rungosta puhdistetaan pölyä jne.
    ○ Kun poistat työskentelyalueelta esteitä, roskia tai sahanpurua, jota on muodostunut työskentelyn aikana.
    ○ Kun siirrät laitteen pois tai kun menet pois sen lähettyviltä.
    ○ Ja muissa tapauksissa, joissa aistit vaaratilanteen tai oletat, että sellainen voisi syntyä. Jos teräketju liikkuu yhä, saattaa seurata onnettomuus.

12. Vain yhden henkilön tulisi työskennellä kerrallaan. Kun useampia henkilöitä osallistuu työskentelyyn, varmista, että heidän välissään on riittävästi tilaa. Erityisesti jos työskennellessäsi rinteessä ennakoit, että puita kaatuu, vierii tai liukuu, varmista, että siitä ei ole vaaraa muille työntekijöille.

13. Pysy yli 15 m:n etäisyydessä muista henkilöistä. Lisäksi kun työskentelet useiden henkilöiden kanssa, pysy yli 15 m:n etäisyydessä heistä.
    ○ On hajapalasten iskeytymisvaara tai muiden onnettomuuksien riski.
    ○ Varaa hälytyspilli jne. ja pääta etukäteen, mikä on sopiva yhteydenpitotapa muihin työntekijöihin.
14. Jos huomaat, että laite lämpenee epätavallisen voimakkaasti, toimii heikosti tai pitää epätavallista ääntä, lopeta käyttö välittömästi ja sammuta laite virtakytkimestä. Pyydä myyjää, jolta ostit laitteen, tai valtuutettua HiKOKI-huoltoliikettä tarkastamaan tai korjaamaan laite. Epänormaalisti toimivan laitteen käytön jatkaminen voi aiheuttaa henkilövahinkoja.
15. Jos laite putoaa vahingossa tai iskeytyy toiseen esineeseen, tarkasta laite perinpohjaisesti ja etsi, onko siinä halkeamia, murtumia tai ulkonäöltään poikkeavia kohtia jne. Loukkaantumisia voi tapahtua, mikäli laitteessa on halkeamia, murtumia tai ulkonäöltään poikkeavia kohtia.
16. Jos laite putoaa vahingossa tai siihen kohdistuu isku, tarkasta huolellisesti, onko siinä vahingoittuneita osia tai halkeamia, ja varmista, ettei siinä ole muuntuneita osia. Jos laite on vahingoittunut, vääntynyt tai siinä on halkeamia, saattaa tuloksena olla tapaturma.
17. Kun kuljetat laitetta ajoneuvolla, kiinnitä se niin, että estät sitä liikkumasta. On onnettomuusvaara.
18. Älä sammuta laitetta, kun ketjukoteloa kiinnitetään. Siitä saattaa seurata tapaturma.
19. Varmista, että materiaalissa ei ole nauloja tai muita vieraita esineitä. Jos teräketju iskeytyy naulaan jne., siitä saattaa seurata tapaturma.
20. Välttääksesi terälaipan tarttumisen materiaaliin kun leikkaat reunaa tai kun altistut materiaalin painolle leikatessasi, asenna tukialusta lähelle leikkauskohtaa. Jos terälaippa tarttuu kiinni, voi seurata tapaturma.
21. Jos laitetta on tarkoitus kuljettaa tai säilyttää käytön jälkeen, irrota teräketju tai kiinnitä teränsuojus. Jos teräketju joutuu kosketuksiin kehon kanssa, voi seurata tapaturma.
22. Huolla laitetta riittävästi.
    ○ Taataksesi sen, että voidaan työskennellä turvallisesti ja tehokkaasti, huolla teräketjua, jotta varmistaisit, että sen leikkauskyky olisi optimaalinen.
    ○ Noudata käyttöopasta, kun vaihdat mm. teräketjua, terälaippaa tai ketjupyörää, huoltaessasi runkoa tai lisätessäsi öljyä.
23. Pyydä liikettä korjaamaan laite.
    O Älä muunna tätä tuotetta, koska se vastaa jo sovellettavia turvallisuusstandardeja.
    ○ Pyydä aina kaikki korjaukset HiKOKI valtuuttamasta huoltokeskuksesta. Laitteen korjaamisesta itse saattaa seurata onnettomuus tai tapaturma.
24. Kun et käytä laitetta, varmista, että se varastoidaan oikein. Tyhjennä ketjuöljy ja säilytä laite kuivassa paikassa lasten ulottumattomissa tai lukitussa paikassa.

25. Jos varoitusmerkintää ei enää näy, se on irronnut tai muutoin epäselvä, kiinnitä uusi varoitusmerkintä. Saadaksesi lisätietoja varoitusmerkinnästä ota yhteyttä HiKOKIn valtuuttamaan huoltokeskukseen.

26. Jos työskennellessäsi paikalliset säännöt tai säädökset koskevat sitä, noudata niitä.

27. Älä käytä laitetta, jos työkalu tai akun liittimet (akun kiinnike) ovat vahingoittuneet. Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.
28. Pidä työkalun liittimet (akun kiinnike) puhtaina.
    ○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä.
    ○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle.
    ○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä. Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.
29. Varmista, että akku on asennettu kunnolla paikoilleen. Jos se on yhtään löysällä, se voi irrota ja aiheuttaa onnettomuuden.
30. Käytä työkalua ja akkua aina -5°C ja 40°C välisissä lämpötiloissa.

AKKUUN JA LATURIIN LIITTYVÄT VAROTOIMET

1. Lataa akku aina 0–40°C:n lämpötilassa. Lataaminen alle 0°C:n lämpötilassa johtaa vaaralliseen ylilataukseen. Akkua ei voi ladata yli 40°C:n lämpötilassa. Sopivin latauslämpötila on 20–25°C.
2. Älä käytä laturia jatkuvasti.
   Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavan akun latausta.
3. Huolehdi, ettei ladattavan akun kytkentäaukkoon pääse vierasta ainetta.
4. Älä koskaan pura akkua ja laturia.
5. Älä koskaan aiheuta ladattavaan akkuun oikosulkua. Akun oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.
6. Älä hävitä akkua polttamalla. Jos akku poltetaan, se saattaa räjähtää.
7. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi käytännön työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.
8. Älä aseta laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin asetetaan metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.
9. Kun tätä laitetta käytetään jatkuvasti, se saattaa ylikuumeta, jolloin moottori ja kytkin saattavat vahingoittua. Näin ollen lopeta työkalun käyttö hetkeksi, jos kotelo kuumenee.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton.

Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy. Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä. Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa, akkuvirta saattaa katketa.

Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen.

Ota huomioon myös seuraavat varoitukset ja huomautukset.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle.

○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle.

O Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa.

○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

2. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta akkua.

3. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

4. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen välittömästi.

5. Älä altista akkua korkeille lämpötiloille tai korkealle paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

6. Poista akku välittömästi tulen lähettyviltä, jos huomaat vuotoa tai pahaa hajua.

7. Älä käytä paikassa, jossa syntyy voimakasta staattista sähköä.

8. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

9. Älä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

10. Näyttöpaneelia on suojattava voimakkailta iskuilta ja sitä on varottava rikkomasta. Siitä voi seurata ongelmia.

11. Jos akkuun tartuu emäksistä voiteluainetta tai leikkuunestettä, pyyhi se nopeasti pois kuivalla liinalla. Muussa tapauksessa seurauksena voi olla kotelon vaurioituminen tai hajoaminen.

HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle.

Suomi

VAROITUS

Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

○ Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa.

○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. (Kuva 4)

LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta.

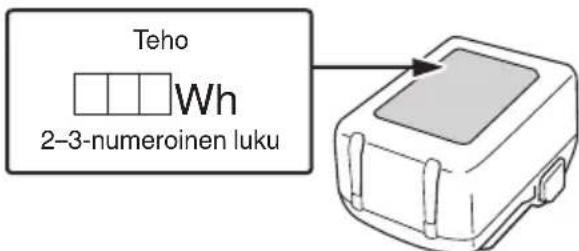

○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä.

○ Jos akkua kuljetetaan ülkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

Teho Wh 2-3-numeroinen luku

USB-LAITTEEN YHDISTÄMISEN VAROTOIMET (UC18YSL3)

Kun jokin odottamaton ongelma tapahtuu, tähän tuotteeseen kytketyssä USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin käytät sitä tämän tuotteen kanssa.

Huomaa, että yrityksemme ehdottomasti ei kanna vastuuta mistään tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, että ne tuhoutuvat tai häviävät. Emme myöskään vastaa mistään vahingoista, joita kytkettyyn laitteeseen saattaa tulla.

VAROITUS

○ Tarkista ennen käyttöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut. Viallisen tai vahingoittuneen USB-kaapelin käyttäminen voi aiheuttaa savun muodostumista tai syttymisen.
○ Kun laitetta ei käytetä, peitä USB-portti kumisuojuksella. USB-porttiin kertyvä pöly jne. voi aiheuttaa savun muodostumista tai syttymisen.

HUOMAA

O USB-latauksessa saattaa esiintyä taukoja.

○ Kun USB-laitetta ei ladata, irrota USB-laite laturista. Jos näin ei tehdä, USB-laitteen akun käyttöikä saattaa lyhentyä tai voi tapahtua yllättäviä onnettomuuksia.

○ Kaikkia USB-laitteita ei välttämättä voida ladata laitteen tyypistä riippuen.

OSIEN NIMET

Oheisessa luettelossa olevat numerot viittaavat kuviiin 2-44.

1 Teräketjun kulkusuunta

2	Takapotkun suunta
3	Akku (myydään erikseen)
4	Salpa
5	Tuuletusaukot
6	Navat
7	Akunkansi
8	Latauksen merkkivalo
9	Lukitus pois päältä-painike
10	Kytkin
11	Kiristysvipu
12	Nuppi
13	Sivusuojus
14	Teräketju
15	Terälaippa
16	Vetoratas
17	Terän suunta
18	Kuva, jossa näkyy terän suunta
19	Pultti
20	Terälaipan rako
21	Liitoshihna
22	Ketjuöljy
23	Öljyn näyttölasi
24	Ketjun suojus
25	Leikkausohjain
26	Jäljellä olevan varauksen merkkivalon kytkin
27	Jäljellä olevan varauksen merkkivalo
28	Näyttö
29	Pyöreä viila
30	1/5 viilan läpimitasta
31	Syvyysmittarin uraleikkuri
32	Litteä viila
33	Ulostyöntyvä syvyydensäätöhampaan pää
34	Pyöristä
35	Tangon kiinnitysosa
36	Työkalun kiinnityspesä
37	Nuppipultti
38	Säätörengas
39	Tanko
40	Kannatin
41	Kahva
42	Akun kiinnityspesä
43	Olkahihna
44	Koukku
45	Pikavapauta vyö
46	Kiinnike
47	Pikavapauta kiinnike
48	Ketjuöljyn syöttöputki
49	Ura
50	Öljyaukko
51	Vetorattaan kulunut osa
52	Pidätysrengas (e-tyyppi)
53	Ketjusieppo
54	Akun liuku-urat
55	Liitin (tuote)
56	Ilmapuhallin
57	Liitin (akku)
58	Liuku-urat

TEKNISET TIEDOT

1. Sähkötyökalu

Malli CS1810DD
Jännite 18 V
Teräketju	Tyyppi: 80TXL-26EJako: 8,255 mm (0,325") /Säätöhammas: 1,1 mm (0,043")
Terälaippa	Tyyppi: 044MLJZ001Koko: 100 mm(Maksimileikkauspituus)
Vetoratas	Hammasluku: 7 / 8,255 mm(0,325")
Kuormittamaton ketjun nopeus 8,0 m/s (480 m/min)
Ketjuöljytankin tilavuus 55 ml
Työkalun kanssa käytettävissäoleva akku*1 (myydäänerikseen)	LitiumioniakkuMulti Volt -akku tai 18 V(BSL18-sarja)
Paino*2	1,1 kg

*1 Työkalun kanssa ei voi käyttää Selkäreppuakkua (BL36200) tai AC/DC-sovitinta (ET36A).

*2 Paino: Teräketju, lapa, ketjukotelo, öljy, akku eivät sisälly toimitukseen

HUOMAA

Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

1. Akku (myydään erikseen)

Malli Jännite		Akunkapasiteetti
BSL36B18 36 /	18 V * 3	4,0 / 8,0 Ah *3

*3 Työkalu vaihtaa jännitealuetta automaattisesti.

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 336 luetellut varusteet.

Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

SOVELLUKSET

O Puutavaran/tukkien leikkaus
O Puutarhapuiden karsiminen ja kaato

LATAUS

Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan,

latausmerkkivalo vilkkuu punaisena. (Katso taulukko 1)

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 5 mukaisesti (sivulla 2).

3. Lataus

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo vilkkuu sinisenä.

Kun akku on täysin latautunut, merkkivalo palaa vihreänä. (Katso taulukko 1)

(1) Latausmerkkivalon ilmoitukset

Latausmerkkivalon ilmoitukset näkyvät taulukon 1 mukaisesti laturin ja ladattavan akun tilan mukaan.

Taulukko 1: Latausmerkkivalon ilmoitukset näkyvät

PÄÄLLE/POIS 0,5 sekunnin välein (PUNAINEN)	Ennen latausta *1
Palaa 0,5 sekunnin ajan 1 sekunnin välein. (SININEN)	Varaus alle 50%
Palaa 1 sekunnin ajan 0,5 sekunnin välein. (SININEN)	Varaus alle 80%
Palaa jatkuvasti (SININEN)	Varaus yli 80%
Palaa jatkuvasti(Jatkuva merkkiääni: noin 6 sekuntia) (VIHREÄ)	Lataus valmis
PÄÄLLE/POIS 0,3 sekunnin välein (PUNAINEN)	Ylikuumentumisen aiheuttama valmiustila *2

Suomi

*1 Jos punainen valo vilkkuu edelleen, vaikka laturi on kiinnitetty, varmista, että akku on kokonaan paikallaan.

*2 Akku on ylikuumentunut. Lataaminen ei onnistu. Vaikka lataaminen käynnistyy heti, kun akku on jäähtynyt, vaikka se jätetään paikalleen, paras käytäntö on irrottaa akku ja antaa sen jäähtyä varjoisassa, hyvin ilmastoidussa paikassa ennen lataamista.

*3 Akun tai laturin toimintahäiriö

- Työnnä akku kunnolla paikalleen.

– Varmista, ettei akun kiinnikkeeseen tai liittimiin ole tarttunut vieraita aineita. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen.

○ Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 5 minuuttia ennen seuraavaa latausta.

(2) Tietoa akun lämpötiloista ja latausajasta (Katso taulukko 2)

Taulukko 2

Malli UC18YSL3
Akun tyyppi Li-ion
Latausjännite 14,4–18 V
Lämpötilat, joissa akku voidaan ladata		0°C–50°C
Akun kapasiteetin arvioitu latausaika (lämpötilassa 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Monivolttiakun kapasiteetin arvioitu latausaika (lämpötilassa 20°C)	1,5 Ah(× 2 laite)	20 min
	2,5 Ah(× 2 laite)	32 min
	4,0 Ah(× 2 laite)	52 min
Akkukennojen määrä 4–10
USB-latausjännite 5 V
USB-latausvirta 2 A
Paino 0,6 kg

HUOMAA

○ Latausaika voi vaihdella riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä.

O Jos lataaminen kestää kauan

– Lataaminen kestää kauemmin erittäin matalissa lämpötiloissa. Lataa akku lämpimässä paikassa (kuten sisällä).

– Ilmanvaihtoaukkoa ei saa peittää. Muussa tapauksessa laitteen sisäosat ylikuumenevat, mikä heikentää laturin suorituskykyä.

– Jos jäähdytystuuletin ei toimi, korjauta ottamalla yhteyttä valtuutettuun HiKOKI-huoltoliikkeeseen.

1. Irrota laturin virtajohto pistorasiasta.

2. Pidä laturista tiukasti kiinni ja vedä akku pois. HUOMAA

Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan.

Tietoa uusien akkujen jne. sähköpurkauksesta

Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa.

Näin saat akut kestämään pidempään.

(1) Lataa akut, ennen kuin ne tyhjenevät kokonaan. Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä.
(2) Vältä lataamista korkeissa lämpötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu
Akun asettaminen ja poistaminen 6 3
Kytkimen käyttö *1	7	3
Akun varaustilan ilmaisin	19	6
USB-laitteen lataaminen pistorasiasta	43-a	10
USB-laitteen ja akun lataaminen pistorasiasta	43-b	10
USB-laitteen lataaminen	44	10
Varusteiden valitseminen	—	337

*1 Kytkimen käyttö

Kun kytkintä käytetään lukitus pois päältä-painiketta painettaessa, teräketju pyörii. (Kuva 7)

Ellei lukitus pois päältä-painiketta paineta, kytkintä ei voida käyttää.

Sen jälkeen kun kytkintä käytetään, teräketju jatkaa pyörimistä niin kauan kuin kytkintä painetaan.

Kun kytkin vapautetaan, teräketju lakkaa pyörimästä.

VAROITUS

Älä lukitse lukitus pois päältä-painiketta, kun sitä painetaan.

Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma.

TERÄKETJUN ASENNUS (VAIHTO)

VAROITUS

○ Onnettomuuksien estämiseksi käännä laite aina pois päältä ja irrota akku.
○ Älä käytä teräketjua tai terälaippaa muihin kuin osiossa "TEKNISET TIEDOT" määriteltyihin tarkoituksiin.

HUOMAUTUS

Käytä paksuja käsineitä ja varo vahingoittamasta teräketjua.

HUOMAA

○ Kun irrotat teräketjua, poista sahanpuru öljyn syöttöputkesta, öljyaukosta ja terälaipan urasta. Jos sahanpurua kertyy, se saattaa aiheuttaa laitteen menemisen epäkuntoon.
○ Käytä oikean tyyppistä teräketjua, joka vastaa määräyksiä. Jos asennat väärän tyyppisen terälaipan, teräketju saattaa irrota ja aiheuttaa tapaturman.

1. Lukitse kiristysvipu.

○ Työnnä ensin kirstysvipua suuntaan 1 lukitse se tämän jälkeen painamalla se sisään suuntaan 2 (Kuva 8-a)
O Vapauta kiristysvivun lukitus painamalla kiristysvipua suuntaan 3(Kuva 8-b)

2. Irrota sivusuojus.

Kun kiristysvipu on vielä lukittuna, löysää kiristysvipua kiertämällä nuppia vastapäivään ja irrota sivusuojus. (Kuva 9)

3. Teräketjun ja terälaipan irrotus

Siirrä terälaippaa hieman oikealle, jotta teräketju löystyy ja irtoaa ketjupyörästä, ja irrota sitten terälaippa ja teräketju yhdessä. (Kuva 10)

4. Uuden teräketjun kiinnittäminen vetorattaaseen

(1) Kiinnitä teräketju terälaipan uraan aloittaen terälaipan kärjestä. Varmista, että teräketju on niin päin, että terä osoittaa ketjupyörän alla olevan kuvan osoittamaan (Kuva 11-a) suuntaan.
(2) Kun pidät teräketjua ja terälaippaa kärjestä kiinni, kiinnitä teräketjun toinen pää ketjupyörään ja kiinnitä terälaippa sahan runkoon.

5. Sivusuojuksen asentaminen

HUOMAA

Puhdista sivusuojuksen ympärillä oleva lika ennen suojuksen kiinnittämistä. (Katso osa "2. Osien puhdistaminen" luvusta "HUOLTO JA TARKASTUS")

(1) Lukitse kiristysvipu. (Kuva 8-a)
(2) Kiinnitä sivusuojus työkalun päärunkoon varmistaen samalla, että teräketju ei pääse irtoamaan terälaipasta, ja kiristä teräketju tukevasti kiertämällä nuppia myötäpäivään. (Kuva 12)
(3) Kun olet kiristänyt nupin kokonaan, löysää sitä hieman kiertämällä sitä takaisin vastapäivään yhden kierroksen verran. (Kuva 13-a)
(4) Vapauta kiristysvivun lukitsin (Kuva 13-b) Kun kiristysvivun lukitus vapautuu, terälaippa työntyy eteenpäin ja jännitys siirtyy teräketjuun.
(5) Kiristä vipu tukevasti kiertämällä nuppia myötäpäivään. (Kuva 13-c)

VAROITUS

○ Varmista, että nuppi on kunnolla kiristetty. Jos se on löysä, saattaa seurata tapaturma.

○ Varmista, että teräketju on kiinnitetty terälaipan uraan.

6. Teräketjun kireyden tarkastus

Tarkista teräketjun kireys niin, että teräketjun liitoshihnan ja terälaipan väliin jäävä rako on 0,5–1,5 mm, kun nostat teräketjua hieman terälaipan keskikohdan läheltä (Kuva 14).

HUOMAA

Tarkista ketjupyörän kuluneisuus teräketjun vaihdon yhteydessä. (Katso osa "3. Vetorattaan tarkastaminen" luvusta "HUOLTO JA TARKASTUS")

TARKASTUS JA VALMISTELUT ENNEN KÄYTTÖÄ

Ennen käyttöä tee seuraavat tarkistukset ja valmistelut. VAROITUS

O Estääksesi onnettomuudet suorita vaiheet 1–3 varmistaaksesi, että akku on irrotettu rungosta
○ Älä lukitse lukitus pois päältä-painiketta, kun sitä painetaan. Jos kytkintä käytetään vahingossa, laite saattaa yllättäen käynnistyä, ja voi seurata tapaturma.

1. Varmista, että kytkin on pois päältä Jos työnnät akun sisään tietämättä, onko kytkin päällä, laite saattaa yllättäen käynnistyä, mikä saattaa johtaa onnettomuuteen.

2. Teräketjun kireyden tarkastus VAROITUS

Jos teräketjun kireys on vääärä, on vaara, että teräketju-tai laippa voivat vahingoittua tai niissä voi esiintyä toimintahäiriöitä.

○ Katso vaihe 6 "TERÄKETJUN ASENNUS (VAIHTO)" ja varmista, että kireys on sopiva.
○ Kun teräketju on vielä uusi, se on erityisen venyvä, joten tarkasta sen kireys säännöllisesti ja säädä tarvittaessa. Jos se on löysällä, katso kohta 5. Sivusuojuksen asentaminen (3) ja kiristä teräketju uudelleen.
○ Tarkasta myös, että nuppi on kiristetty tiukasti.

3. Ketjuöljyn tarkastus

○ Tämä laite toimitetaan niin, että sen sisällä ei ole ketjuöljä. Varmista, että öljysäiliö on täytetty ketjuöljyllä ennen käyttöä. (Kuva 15)
○ Tarkasta öljyn näyttölasi säännöllisin väliajoin työskentelyn aikana ja lisää öliyä tarvittaessa.
○ Jós mukana toimitettu ketjuöljy pääsee loppumaan, käytä HiKOKIn erikseen myytävää ketjuöljyä tai vastaavaa markkinoilta saatavaa ketjuöljyä.
○ Ketjuöljy voitelee automaattisesti.
O Purkausmäärää ei voi säätää.

HUOMAA

○ Öljysäiliön tilavuus on noin 55 ml. Varmista, ettei öljysäiliöstä vuoda öljyä tai tule ylivuotoa, kun lisäät ketjuöljyä.
○ Suosittelemme, että pidät ketjuöljyä varastossa. Jos jatkat työskentelyä ilman ketjuöljyä, teräketju saattaa palaa rikki tai moottori voi joutua epäkuntoon.
O Noudata varovaisuutta estääksesi pölyä tai muuta vierasta ainesta pääsemästä öljysäiliöön. Jos pölyä tai muuta vierasta ainetta pääsee öljysäiliöön, laite saattaa mennä epäkuntoon.
○ Säiliöön jäljelle jäänyt ketjuöljy saattaa vuotaa tämän laitteen rakenteen vuoksi. Vaikka tämä ei merkitse toimintahäiriötä, se saattaa liata varastointipaikan, joten ole varovainen.

Varastoitaessa tyhjennä öljy öljysäiliöstä ja pane päärungon alle kappale, joka voi imeä mahdolliset vuodot.

○ Lisää öljyä noin 15 käyttöminuutin välein. (Vaihtelee katkaisuolosuhteiden mukaan.)

4. Säilytysakun asentaminen

Työnnä tiukasti, kunnes se napsahtaa paikalleen.

HUOMAUTUS

Kiinnitä akku lujasti.

Jos akkua ei ole kiinnitetty lujasti, se voi irrota ja aiheuttaa tapaturman.

5. Tarkista, että ketjun suojus toimii (Kuva 16)

Ketjun suojus on suojavaruste, joka suojaa työntekijää teräketjulta. Varmista ennen työskentelyä, että ketjun suojus liikkuu sujuvasti ja että se palaa alkuperäiseen asentoon, kun vapautat kädet.

Suomi

HUOMAA

Jos ketjun suojus ei palaudu alkuperäiseen asentoonsa, lopeta käyttö välittömästi ja pyydä korjausta jälleenmyyjältä, jolta ostit tuotteen.

6. Ketjuöljyn syötön tarkastus (Kuvat 17)

○ Kun käännät laitteen päälle, ketjuöljy voitelee teräketjun ja -laipan automaattisesti.

○ Jos öljyä ei näytä tulevan 2-3 minuuttiin sen jälkeen, kun laite on käynnistynyt, tarkasta, onko sahanpurua kertynyt öljyn syöttöputken ympärille. (Katso osa “2. Osien puhdistaminen” luvusta “HUOLTO JA TARKASTUS”)

LEIKKAUSTOIMENPITEET

VAROITUS

O Pidä käytön aikana molemmista kahvoista tukevasti kiinni.

○ Työtaukojen aikana tai työskentelyn jälkeen käännä aina laite pois päältä ja irrota akku päärungosta.

Tarkkaile aina työskentelypaikkaa ja ympäröivää aluetta, varmista, että siellä ei ole esineitä, jotka voisivat aiheuttaa loukkaantumisia, onnettomuuksia tai laitteen epäkuntoon joutumista, ja jos sellaisia esineitä on havaittavissa, poista ne etukäteen.

Erityisesti kun otat asentoa työskentelyä varten, varmista, että alueella ei ole epävakaita kohtia tai esineitä, joihin voisi kaatua.

1. Varmista, että laite on käännetty pois päältä Jos akku työnnetään sisään, kun kytkin käytetään tietämättä, laite saattaa käynnistyä odottamattomasti, mikä saattaa johtaa onnettomuuteen.

2. Säilytysakun asentaminen Kuten on näytetty Kuva 4, työnnä lujasti, kunne se napsahtaa paikalleen.

3. Kytkimen käyttö Varmista ensin, että teräketju ei ole kosketuksissa puutavaran kanssa. Sitten käytä kytkintä ja aloita leikkaaminen, kun teräketjun nopeus on kasvanut. Aseta leikkausohjain puuta vasten leikatessasi. (Kuva 18-a) Jos yrität leikata asettamatta leikkausohjainta puuta vasten, työkalun runko vetäytyy eteenpäin poispäin kehosta heikentäen tasapainoa. (Kuva 18-b)

HUÓMAUTUS

○ Kun laite käännetään päälle, varmista, että teräketju ei joudu kosketuksiin materiaalin tai minkään muun kanssa.

○ Käytön aikana noudata varovaisuutta varmistaaksesi, että teräketju ei joudu kosketuksiin minkään muun materiaalin tai esineen kanssa. Erityisesti kun olet lopettanut leikkaamisen, noudata varovaisuutta varmistaaksesi, että se ei kosketa maata.

○ Varo aina putoavia oksia.

○ Ole aina varuillasi oksasahan takapotkun varalta.

HUOMAA

○ Täytä öljysäiliö ajoissa, jotta estäisit öljyn kulumisen loppuun laitteesta.

○ Tarkista teräketjun kireys ajoittain sahauksen aikana.

○ Samalla kun opiskelet käsittelyohjeita, varmista, että saat käytännön ohjausta oksasahan toiminnasta ennen käyttöä, tai että vähintään harjoittelet oksasahalla työskentelyä leikkaamalla pyöreää puutavaraa sahapukin päällä.

Leikkaustöiden varotoimenpide

Suuren mittakaavan toiminnat tai keskeytymätön työskentely

Tässä työkalussa on ylikuumentumisen suojapiiri, joka suojaa ladattavaa akkua säätäviä elektronisia osia. Jatkuvan tai suuren kuormituksen yhteydessä, kun työkaluun kohdistuu painetta, työkalun lämpötila nousee, mikä voi lopulta laukaista ylikuumenemissuojapiirin, joka sammuttaa työkalun.

Jos näin tapahtuu, anna työkalun jäähtyä jonkin aikaa. Jos lämpötila putoaa, on mahdollista käyttää työkalua uudelleen. Kun ladattava akku täytyy vaihtaa jatkuvan toiminnan aikana, anna työkalun levätä noin 15 minuuttia.

Oksasahan tarttumis-/työntämisvoima

Tartu oksasahaan aina lujasti.

Lisäksi älä pakota oksasahaa enempää kuin välttämätöntä. Katkaisemisen aikana oksasahaan kohdistettu lisävoima ei lisää katkaisunopeutta.

Tämä rasittaa moottoria, huonontaa suorituskykyä ja vahingoittaa tai aiheuttaa moottorin tai terälaipan toimintahäiriöitä.

Käytä laitetta ketjusahan nopeusalueen sisällä.

Erityisesti kun ketjusaha pysähtyy (jää kiinni) liiallisen voiman vaikutuksesta, se saattaa aiheuttaa tapaturman tai laitteen menemisen epäkuntoon.

KETJUTERÄN TEROITTAMINEN

VAROITUS

Onnettomuuksien estämiseksi käännä kytkin aina pois päältä ja irrota akku päärungosta.

HUOMAUTUS

Käytä käsineitä, kun käsittelet teräketjua.

HUOMAA

Teroita teräketju ja säädä syvyydensäätöhammas terälaipan keskikohtaan, kun teräketju on kiinnitetty päärunkoon.

Kun teräketjujen terävyys heikkenee, moottori ja rungon osat rasittuvat ja tehokkuus laskee.

Laitteen optimaalisen suorituskyvyn takaamiseksi tiheä huolto on välttämätöntä, jotta teräketju pysyisi terävänä.

1. Terän teroittaminen

Käytä halkaisijaltaan 4 mm:n pyöröviilaa.

Pyöreää viilaa on pidettävä ketjun terää vasten siten, että viidennes viilan halkaisijasta nousee ylös terän yläreunasta kuvan 20 mukaisesti.

Teroita terät pitämällä pyöreää viilaa 30°:n kulmassa suhteessa lapaan kuvan 21 mukaisesti.

Viilaa teriä työntämällä pyöreää viilaa kevyesti kahvan suuntaan.

Varmista, että pyöreä viila ei kosketa teräketjua vedettäessä viillaa takaisin.

Varmista, että kaikki sahanterät on viilattu samaan kulmaan. Muussa tapauksessa työkalun katkaisuteho kärsii.

Terien sopiva teroituskulma on esitetty kuvassa 22.

(Pyöreä viila myydään erikseen.)

2. Syvystulkin säätö

VAROITUS

O Puskurin kiinnityshihnaa ja puskurin lenkin yläosaa ei saa hioa, eikä mainittuja osien muotoa saa muuttaa.

○ Syvyystulkkien säädön on oltava yhdenmukainen ennalta ilmoitettujen mittojen ja muotojen kanssa. Muussa tapauksessa takapotkun ja henkilövahingon vaara voi kasvaa.

Puskurin kiristyshihna

Puskurin voimansiirtonivel

Syvyystulkit on kohdistettava samalla tavalla, koska niiden avulla syvyyttä säädetään asennossa, jossa leikkuri osuu puuhun.

Teräketjua teroitettaessa on muistettava tarkistaa syvyystulkki kahden tai kolmen teroituskerran jälkeen. (Kuva 23)

Aseta syvyystulkin uraleikkuri teräketjuun, jätä mittari urassa näkyviin ja viistä pois osa syvyystulkin uraleikkurista litteällä viilalla. (Kuva 24) (Syvyystulkin uraleikkuri ja litteä viila myydään erikseen.)

Syvyystulkin viisteen viilaamisen jälkeen pyöristä syvyystulkin etupuoli alkuperäiseen muotoon. (Kuva 25) Teräketjun teroittamisen jälkeen aseta se ketjuöljyn pestäksesi pois viilausjätökset.

Jos viilausjätöksiä ei puhdisteta, teräketju ja terälaikka kuluvat nopeasti käytössä.

Syvyysmittarin uraleikkuria voidaan käyttää myös teroitettaessa pyöreällä viilalla. (Kuva 26)

KÄYTÄ TANGON KIINNITYSOSAA (myydään erikseen)

1. Tangon kiinnitysosan turvallisuusvaroitukset

○ Suojaudu putoavilta oksilta ja roskilta käyttämällä kypärää ja täysikokoista visiiriä. (Kuva 28-b)

○ Käytä aina paksuja pitkiä housuja, saappaita ja käsineitä. Älä käytä väljiä vaatteita, koruja, shortseja tai sandaaleja, äläkä kulje paljain jaloin. Kiinnitä hiukset niin, että ne jäävät hartioiden yläpuolelle.

○ Käytä kuulonsuojaimia. Tarkkaile ympäristöä. Varo sivullisia, jotka saattavat aiheuttaa ongelmia. Kun kytkin on kytketty pois päältä, poista suojavarusteet välittömästi.

○ Kun laite sammutetaan, varmista, että leikkuulaite on pysähtynyt, ennen kuin lasket laitteen alas.

○ Koneen käyttäjän on noudatettava alueen voimassa olevia määräyksiä.

O Käytä luistamattomia ja vankkoja jalkineita.

○ Käytä aerosoleilta suojaavaa naamaria, kun sahaat puuta torjunta-ainekäsittelyn jälkeen.

○ Seiso tukevasti ja säilyttäen tasapainon. Älä kurota liikaa.

○ Pidä kaikki kehon osat etäällä katkaisulaitteesta, kun sähkötyökalu on käynnissä.

O Käyttäjän on tutustuttava koneen karsintatekniikoihin ennen oksien karsimista.

○ Kun leikkaat, pidä koneesta kiinni kummallakin kädellä, tartu peukalolla pitävästi kahvaan, ja seiso tukevasti tasapainossa.

O Varo takapotkua (saha lennähtää ylös ja käyttäjää päin).

O Käytä käsineitä, kun käytät tai huollat konetta.

○ Tutki trimmattava alue. Etsi mandollisia vaaroja. Älä työskentele, jos johtoja (sähkö, puhelin jne.) on alle 10 m etäisyydellä käyttäjästä tai koneesta. (Kuva 28-a)

○ Pidä lapset, eläimet, sivulliset ja avustajat 15 metriä vaarallisen alueen ulkopuolella. Lopeta käyttö heti, jos sinua lähestytään (Kuva 28-b).

○ Vältä kaikkia sähkölinjoja. Laiteessa ei ole sähkövirralta suojaavaa eristystä.

VAROITUSVAVRA

Kaikissa ilmajohdoissa voi olla vaarallinen jännite. Älä koske johtoja suoraan tai välillisesti, sillä johtojen koskemista voi seurata vakava vamma tai kuolema.

2. Kiinnitä tangon kiinnitysosa VAROITUS

O Muista kytkeä ensin virta pois päältä ja irrottaa akku.
O Kun käytät tangon kiinnitysosaa, muista käyttää mukana toimitettua olkahihnaa.
○ Jos sinusta tuntuu siltä, että työkalu ei toimi normaalisti, sammuta moottori välittömästi ja irrota olkahihnan pikavapautussalpa ja siirrä työkalua poispäin kehosta.

HUOMAUTUS

○ Varmista, että pikavapautustoiminto toimii normaalisti ennen työskentelyn aloittamista.
O Tarkista ennen kiinnittämistä, ettei hihna ole taipunut, rispaantunut tai vahingoittunut.
O Varmista, että koukku ja ripustin eivät ole vääntyneet tai vahingoittuneet.
○ Kun osat on kiinnitetty, paina pääyksikköä alas varmistaaksesi, ettei koukku irtoa helposti ja ettei olkahihna ole löysällä.

(1) Irrota akku sähkötyökalusta ja aseta se lattialle. (Kuva 6)
(2) Kiinnitä olkahihna tangon kiinnitysosaan. (Kuva 29)
(3) Säädä tangon pituutta.

Löysää ruuvirengasta ja pidennä tankoa säätämällä. Jos tässä vaiheessa päästät käden irti pidennetystä tangosta, se palaa takaisin alkuperäiseen suuntaan. Pidä tankoa pidennetyssä asennossa ja kiinnitä tanko paikalleen kiristämällä ruuvirengas tukevasti. (Kuva 30)

(4) Kiinnitä työkalu tangon kiinnitysosaan.
O Aseta ketjukotelo teräketjun päälle.
○ Työnnä tangon kiinnitysosa tukevasti paikalleen niin, että se työntyy kokonaan määritettyyn asentoon ja työkalusta kuuluu naksahdusääni. Kiinnitä se tämän jälkeen paikalleen kiertämällä nuppipulttia. (Kuva 31-a)
○ Irrota työkalu löysäämällä ensin nuppipulttia ja työntämällä työkalu irti pitämällä sen kiinnityspesän 2 salpaa samanaikaisesti alhaalla. (Kuva 31-b)
(5) Asenna olkahihna. Säädä olkahihna sellaiseen pituuteen, että sitä on helppo käyttää. (Kuva 32)
(6) Varmista, että pikavapautustoiminto toimii oikein.
O Irrota työkalu olkahihnasta tukemalla työkalua yhdellä kädellä tangosta kiinni pitäen ja vetämällä hihna toisella kädellä irti kiinnikkeestään kuvan 33 mukaisesti.
○ Hihnoittaaksesi työkalun työnnä salpa koukkuun ja työnnä pikavapautussalpa koukun yli ja sisään salvan suureen aukkoon. (Kuva 34) Vedä varovasti olkahihnasta varmistaaksesi, että se oikein kiinnitetty.
(7) Akun paikalleen asettaminen
○ Työnnä akku tukevasti tangon kiinnitysossa olevaan akun kiinnityspesään niin, että se työntyy päätyyn asti ja kuulet naksahduksen. (Kuva 35-a)
○ Irrota akku tangon kiinnitysosasta pitämällä akun 2 salpaa alhaalla, työntämällä akkua samanaikaisesti ja vetämällä se ulos. (Kuva 35-b)
3. Karsimistekniikoiita Laite on tarkoitettu pienten, enintään 100 mm (4"):n, oksien leikkaamiseen.

VAROITUS

O Suunnittele leikkaaminen huolellisesti. Tarkasta oksan putoamissuunta.
O Leikkaa pitkät oksat useassa osassa.

Suomi

O Älä seiso leikattavan oksan alla.
Putoavat ja maasta kimpoavat oksat voivat aiheuttaa henkilövahinkoja.
○ Kun olet valmis katkaisemiseen, pidä "leikkausohjainta" oksaa vasten.
Tämä oksan heilahtamisen pois. ÄLÄ sahaa edestakaisin. (Kuva 36)
○ Varo oksaa, joka on heti leikattavan oksan takana. Terä voi vaurioitua, jos se osuu takana olevaan oksaan. (Kuva 37)
O ÄLÄ käytä kaatamiseen tai karsimiseen

HUOLTO JA TARKASTUS

Toiminnan jälkeen tarkasta ja huolla kaikki osat, kun varastoit laitetta.

VAROITUS

Huollon ja tarkistuksen aikana sammuta aina laite ja irrota akku päärungosta.

HUOMAUTUS

Käytä käsineitä, kun käsittelet teräketjua.

1. Teräketjujen tarkastus

○ Tarkasta teräketju ajoittain. Jos havaitset poikkeavaa, vaihda se uuteen katsomalla osiota "TERÄKETJUN ASENNUS (VAIHTO)".

○ Tarkasta ketjun kireys ja tarkasta, onko se kiristetty oikein.

○ Lopeta laitteen käyttö, kun teräketju tulee tylsäksi, ja teroita se katsomalla ohjeita osiosta "KETJUTERÄN TEROITTAMINEN".

○ Käytön jälkeen voitele teräketju ja terälaikat huolellisesti öljyllä ruosteen estämiseksi.

2. Osien puhdistaminen

HUOMAA

○ Kun puhdistat kutakin alla esitettyä osaa, ks. kohta "TERÄKETJUN ASENNUS (VAIHTO)" ja irrota teräketju sekä terälaippa päärungosta.

O Sivusuojuksen ja ketjun suojuksen puhdistaminen (Kuva 38)

Puhdista ja poista osien sisälle jääneet lastut ja pöly.

○ Terälaipan, ketjupyörän ja ketjuöljyn syöttöputken puhdistaminen (Kuva 39)

Kun sahanpurua ja muuta vastaavaa kerääntyy terälaipan uraan tai öljyn syöttöputkeen, öljyn virtaaminen voi estyä, mikä voi johtaa laitteen vikaantumiseen. Irrota terälaippa ja puhdista tukkeutunut sahanpuru urastä käytön jälkeen ja vaihtaessasi teräketjua. (Katso "TERÄKETJUN ASENNUS (VAIHTO)".) Jos sahanpurua on päässyt syvälle ketjuöljyn syöttöputkeen, kiinnitä akku ja pese sahanpuru pois ulos tulevalla öljyllä liikuttelemalla työkalun runkoa.

3. Vetorattaan tarkastaminen (Kuva 40)

Tarkista vetorattaan kuluneisuus teräketjun vaihtamisen yhteydessä. Jos ketjupyörä on kulunut kuvan 40 mukaisesti, vaihda se uuteen. Käytä myös uutta E-rengasta (tai lukitusrengasta), kun asennat sen tällä kertaa. Ota yhteys osien vaihdon yhteydessä paikalliseen HiKOKI-jälleenmyyjään.

4. Ketjusiepon tarkastaminen (Kuva 41)

Ketjusieppo on suunniteltu suojaamaan käyttäjää teräketjulta, jos ketju löystyy tai irtoaa. Ketjusieppo on yhdysrakenteinen sivusuojuksen kanssa. Varmista, että ketjusieppo ei ole vaurioitunut.

5. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

6. Moottorin huolto

Moottorin käämi on sähkötyökalun "ydin".

Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

7. Akun asennuslokeron ja akun puhdistus (Kuva 42)

Poista lastut tai pöly ja pidä saha puhtaana käyttämällä ilmapuhalluspistoolia.

HUOMAA

○ Käytön aikana kertyvät lastut ja pöly voivat saada akuston irtoamaan tai aiheuttaa muita onnettomuuksia. Hiomalastujen ja pölyn kertyminen voi aiheuttaa myös toimintahäiriöitä mukaan lukien akun ja napojen virheellinen kosketus.

○ Varmista puhdistamisen jälkeen, että akusto voidaan helposti irrottaa ja kiinnittää takaisin työkalun runkoon.

8. Ulkopinnan puhdistus

Kun oksasaha on tahraantunut, pyyhi se pehmeällä, kuivalla kankaalla tai saippuaveteen kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

9. Säilytys

O Puhdista kaikki osat huolellisesti. Käsittele metalliosat ohuella kerroksella korroosionestoainetta.

○ Muista korjata vaurioituneet alueet ennen varastointia.

○ Kun varastoit laitetta, puhdista ja huolla jokainen osa ja kiinnitä ketjukotelo terälaippaan.

○ Säilytä sähkötyökalu ja akku lasten ulottumattomissa ja paikassa, jonka lämpötila on alle 40°C.

HUOMAA

Litiumioniakkujen säilytys.

Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista.

Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa.

Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aïna jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Tietoja oksasahan ilmavälitteisestä melusta ja tärinästä

Mittausarvot on määritetty EN62841-4-1-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti.

Mitattu A-painotteinen äänitehotaso: 89 dB (A) Mitattu A-painotteinen äänipainearvo: 81 dB (A) Epävarmuus K: 3 dB (A)

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-4-1-standardin mukaisesti määritettynä.

ah = 2,4 m/s² Epävarmuus K = 1,5 m/s²

Tietoja oksasahan jatkotangon ilmavälitteisestä melusta ja tärinästä

Mittausarvot on määritetty ja ilmoitettu standardin ISO 22868 mukaan.

Mitattu A-painotteinen äänitehotaso: 92 dB (A) Mitattu A-painotteinen äänipainearvo: 76 dB (A) Epävarmuus K: 3 dB (A)

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma) ISO 22868-standardin mukaisesti määritettynä.

ah = 0,8 m/s² Epävarmuus K = 1,5 m/s²

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään. Niitä voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS

○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja
○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisissa käyttötilanteissa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä käynnistysajan lisäksi).

HUOMAA

Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

ONGELMANRATKAISU

Käytä alla olevaa tarkistustaulukkoa, jos työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

Oire Mahdollinen syy Korjaus
Moottorin ääni kuuluu, mutta teräketju...○ ei liiku○ ei liiku vapaasti	Teräketjua on kiristetty liikaa. Tarkista teräketjun kireys, ja jos se on liian kireällä, säädä kireys uudelleen. Tarkista, että teräketju on asennettu oikein ketjupyörään ja terälaippaan, ja puhdista se, jos se on tukkeutunut sahanpurusta.
	Teräketju nousee ylös vetopyörältä. Tar kista, että teräketju on kiinnitetty kunnolla ketjupyörään ja terälaipan uraan.
	Sivukotelon sisällä...→ sahanpurua on jäänyt kiinni→ vierasta ainetta on jäänyt kiinni	Puhdista sivusuojus.
	Sivusuojuksen sisäpuolella...→ sahanpurua on jäänyt kiinni→ öljyä ei kulje	Puhdista terälaipan ura ja öljyaukko. Varmista, että öljysäiliössä on öljyä, ja lisää tarvittaessa.
Huono terävyys Teräketju...	→ on kulunut tai terä on rikki→ on ruostunut	Teroita teräketju.Jos kuluminen tai rikkoutuminen on vakavaa, vaihda uuteen teräketjuun.
	Teräketjun suunta on väärä, Kiinnitä se	uudelleen varmistaen, että suunta on oikea.
	Teräketju on löysä. Tarkasta teräketjun	kireys ja jos se on löysällä, kiristä teräketjua uudelleen.

Suomi

Oire Mahdollinen syy Korjaus
Ketjuöljy○ juoksee hitaasti○ ei tule ulos (loppuu)	Ketjuöljyä ei ole säiliössä. Lisää ketjuöljyä.
	Ketjuöljynsyöttöputki on tukkeutunut. Puhdista ketjuöljynsyöttöputki.

ΣΥΜΒΟΛΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ
