BRUKSANVISNING CS 1810DD HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

6. Kontrollera utmatning av kedjeolja (Bild 17)

2. Rengöring av varje del

ANMÄRKNING

Betegnelser for dele på listen nedenfor svarer til Fig. 1.

A: Kontakt: Anordning, der aktiveres med fingeren.

1. Sikr dig, at kontakten er slukket.

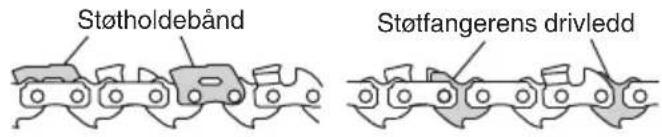

Forbindelsesled
for barkstøtte

Støddrivforbindelse

Oplysninger vedrørende luftbåren støj og vibration for grensav

Oplysninger vedrørende luftbåren støj og vibration for grensav med stangmontering

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	CS1810DD: Grensag
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Ikke bruk elektriske verktøy i regn eller fuktige omgivelser eller la dem stå ute når det regner.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
	Les igjennom, forstå og følg alle advarsler og instruksjoner som er oppgitt i denne brukerveiledningen og på produktet.
	Bruk alltid vernebriller, vernehjelm og hørselsvern når du bruker dette produktet.
	Det er viktig at du bruker verneklær på føtter, bein, hender og underarmer.
	Pass opp for tilbakeslag i beskjæringssagen, og unngå kontakt med sverdspissen.
	Du må aldri bruke motorsagen kun med en hånd.
	En beskjæringssag skal alltid brukes med to hender.
	Fylling av kjedeolje
	Bryter for batterinivåindikator
	Koble fra batteriet

Hold alle barn, tilskuere og medhjelpere 15 meter unna gresstrimmeren når den er i bruk. Hvis noen kommer i nærheten av deg, skal du stanse sagen. Ikke bruk enheten hvis ledninger (strømtilførsel, telefon, kabel, etc.) er nærmere enn 10 m fra enhver del av brukeren eller enheten.

HVA ER HVA?

Navnene på deler i listen nedenfor tilsvarer Fig. 1.

A: Bryter: Enhet som aktiveres av fingeren.

B: Lås av-knapp: Knapp som hindrer uforvarende betjening av avtrekkeren.

C: Sidedeksel: Beskyttelsesdeksel for sagsverdet, sagkjedet og tannhjulet når beskjæringssagen er i bruk.

D: Spenningsspak: Anordning for å justere strammingen av sagkjedet.

E: Knapp: Knott for å feste sidedeksel.

F: Kjedevern: Forhindrer kontakt med sagkjedet.

G: Sagkjede: Kjede som brukes som kutteverktøy.

H: Sagsverd: Delen som støtter og fører sagkjedet.

I: Hjelpehåndtak: Den øverste delen av huset. Du kan motvirke at verktøykroppen løftes som følge av tilbakeslag, ved å holde godt fast her ovenfra.

J: Kontrollhåndtak: Håndtak på baksiden av verktøyhuset. Hold godt fast her for å bevege og kontrollere verktøykroppen.

K: Batteri (selges separat): Strømforsyning til å drive enheten.

L: Lokk for oljetank: Lokk til å lukke oljetanken.

M: Seglass for olje: Vindu for kontroll av kjedeoljemengde.

N: Sageføring: Plasser denne delen mot materialet du sager i.

O: Oljemater: Beholder for olje.

P: Kjedebeskytter: Deksel for å dekke sagsverdet og og sagkjedet när kjedesagen ikke er i bruk.

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y

ADVARSEL

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger. Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst.
Uryddige eller mørke områder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Norsk

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenfiltrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner. Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade.

e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer.

h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/på-knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjarekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

h) Hold håndtak og gripeflater tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifisert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann.
d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår.
e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.
f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur. Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon.
g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.

Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6) Service

a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

GENERELLE SIKKERHETSADVARSLER FOR BESKJÆRINGSSAG

1. Hold alle kroppsdeler unna sagkjedet når beskjæringssagen er i gang. Kontroller at sagkjedet ikke er i kontakt med noe før du starter beskjæringssagen. Et øyeblikks uoppmerksomhet under bruk av beskjæringssagen kan føre til at dine klær eller kroppsdeler setter seg fast i eller kommer i kontakt med sagkjedet.
2. Hold alltid beskjæringssagen med én hånd på kontrollhåndtaket og den andre hånden på hjelpehåndtaket (Fig. 2)
3. Hold beskjæringssagen kun i de isolerte gripeflatene, da sagkjedet kan komme i kontakt med skjulte ledninger. Sagkjeder som kommer i kontakt med strømførende ledninger, kan gjøre eksponerte metalldeler på motorsagen strømførende og kan gi operatøren elektrisk støt.

4. Bruk vernebriller. Ytterligere verneutstyr for hørsel, hode, hender, ben og føtter anbefales. Tilstrekkelig verneutstyr vil redusere personskader fra flyvende rester eller utilsiktet kontakt med sagkjedet.

5. En beskjæringssag skal ikke brukes når du befinner deg i et tre, en stige, på et tak eller der du har ustabil støtte. Bruk av beskjæringssagen på denne måten kan føre til alvorlig personskade.

6. Sørg alltid for å ha godt fotfeste, og bruk beskjæringssagen kun når du står på fast, sikkert og jevnt underlag. Glatte eller ustabile overflater kan føre til at du mister balansen eller kontrollen over beskjæringssagen.
7. Når du sager i en gren som står i spenn, må du være oppmerksom på at den kan sprette tilbake. Når spenningen i treet frigjøres, kan grenen treffe operatøren og/eller slå beskjæringssagen ut av stilling.
8. Vær ekstremt forsiktig når du sager i busker og kratt. De tynne grenene kan bli fanget inn av sagkjedet og piske mot deg eller dra slik at du mister balansen.
9. Beskjæringssagen skal være slått av og vendt bort fra kroppen når den bæres. Sett alltid på sverddekselet ved transport eller lagring av beskjæringssagen. Riktig håndtering av beskjæringssagen vil redusere sannsynligheten for utilsiktet kontakt med sagkjede i bevegelse.
10. Følg instruksjonene for smøring, kjedestramming og utskifting av sverd og kjede. Utilstrekkelig strammet eller smurt sagkjede kan enten ryke eller øke risikoen for tilbakeslag.
11. Sag kun i tre. Bruk ikke beskjæringssagen til oppgaver den ikke er beregnet for. For eksempel: Bruk ikke beskjæringssagen til å kutte metall, plast, murverk eller bygningsmaterialer som ikke er av tre. Bruk av beskjæringssagen til andre oppgaver enn det den er beregnet for kan føre til farlige situasjoner.
12. Denne beskjæringssagen er ikke ment å brukes til trefelling. Bruk av beskjæringssagen til andre formål enn det den er beregnet til, kan føre til alvorlig skade på brukeren eller andre.
13. Følg alle instruksjoner når du fjerner fastkjørt materiale, eller lagrer eller utfører service på beskjæringssagen. Sørg for at bryteren er slått av og at batteripakken er fjernet.

Årsaker til og forebygging av tilbakeslag: (Fig. 3)

Tilbakeslag kan oppstå hvis nesen eller tuppen på sverdet kommer i kontakt med en gjenstand, eller hvis trematerialet du kutter klemmes rundt sagkjedet.

Hvis tuppen på sverdet kommer i kontakt med en gjenstand, kan det føre til et plutselig tilbakeslag hvor sverdet kastes opp og bakover mot operatøren.

Hvis sagkjedet klemmes øverst på sverdet, kan dette gjøre at sverdet kastes raskt bakover mot operatøren.

Begge disse situasjonene kan gjøre at du mister kontroll over sagen, som igjen kan resultere i alvorlige personskader.

Ikke baser deg kun på sikkerhetsenhetene som er innebygd i sagen. Som bruker av en beskjæringssag, må du ta i bruk flere forholdsregler for å sørge for at sagejobbene ikke fører til ulykker eller personskader.

Tilbakeslag er resultatet av feil bruk av beskjæringssagen og/eller feil driftsprosedyrer eller -forhold, og kan unngås ved å ta passende forholdsregler, som angitt nedenfor:

○ Hold beskjæringssagen i et fast grep med tomler og fingre rundt sagens håndtak, med begge hender på sagen, og plasser kroppen og armene slik at du kan stå imot kreftene fra et tilbakeslag. Operatøren kan kontroller kreftene fra et tilbakeslag dersom de rette forholdsreglene tas. Ikke slipp tak i beskjæringssagen (Fig. 2).

○ Ikke strekk deg for langt og ikke sag over skulderhøyde, med mindre forlengelsesstangen er påmontert. Dette bidrar til å hindre utilsiktet kontakt med tuppen og sikrer bedre kontroll over beskjæringssagen i uventede situasjoner.

Norsk

○ Bruk bare erstatningssverd og sagkjeder som er angitt av produsenten. Feil sverd eller sagkjeder kan forårsake kjedeskader og/eller tilbakeslag.

○ Følg produsentens instruksjoner om sliping og vedlikehold for sagkjedet. Reduksjon av dybdemålerens høyde kan føre til økt tilbakeslag.

FLERE SIKKERHETSADVARSLER

1. Arbeid uten press. Sørg alltid for at kroppen er varm.
2. Før du begynner å arbeide skal du tenkø gjennom de aktuelle arbeidsprosessene og arbeide slik at du unngår ulykker, ellers kan personskader oppstå.
3. Kjedesagen må ikke brukes i dårlig vær, som f.eks. sterk vind, regn, snø, tåke eller i områder hvor det kan forekomme steinsprang eller snøras. I dårlig vær kan dømmekraften bli påvirket og svaiing kan føre til ulykker.
4. Ved dårlig sikt, som f.eks. i dårlig være eller i mørket, skal kjedesagen ikke brukes. Kjedesagen skal heller ikke brukes i regn eller våte omgivelser. Dårlig fotfeste eller tap av balanse kan føre til ulykker
5. Kontroller sagsverdet, sagkjedet og kjedevernet før du starter enheten.
   ○ Hvis sagsverdet, sagkjedet eller kjedevernet har sprekker, eller hvis produktet er oppskrapet eller bøyd, skal ikke enheten brukes.
   ○ Kontroller at sagsverdet og sagkjedet er montert på en sikker måte. Hvis sagsverd eller sagkjede har brudd eller har kommet ut av stilling kan det føre til ulykker.
6. Før du starter arbeidet skal du kontrollere at bryteren ikke kan aktiveres før lås av-knapp trykkes. Hvis enheten ikke fungerer korrekt skal du umiddelbart slutt å bruke den og bestille reparasjon hos et HiKOKI-godkjent servicesenter.
7. Monter sagkjedet korrekt i henhold til anvisningene i denne instruksjonsboken. Hvis det monteres feil vil sagkjedet hoppe av sagsverdet og personskader kan oppstå.
8. Du må aldri fjerne noe av sikkerhetsutstyret på beskjæringssagen (kjedevern, fastlåsingsknapp osv.). Du må heller ikke endre eller koble ut disse. Personskader kan oppstå.
9. Vær ekstra oppmerksom på sikkerheten på steder der det er installert kraftledninger, gassrør osv.
10. Vær forsiktig med bøyde grener, trær som hviler på andre trær og sprukket tre, da de kan sprette tilbake når sagingen er ferdig.
11. I de følgende tilfellene skal du slå av enheten og sørge for at sagkjedet ikke lenger beveger seg:
    O när den ikke er i bruk eller när du utfører vedlikehold eller inspeksjoner
    O Når du forflytter deg til et nytt arbeidssted.
    ○ Når du kontrollerer, justerer eller skifter sagkjedet, sagsverdet, sagkjedebeskytteren eller andre deler.
    ○ Ved påfylling av kjedeolje.
    ○ Ved fjerning av støv osv. fra enheten.
    ○ Ved fjerning av hindringer, kvist eller sagflis fra sagingen fra arbeidsområdet.
    O Når du tar enheten av eller går vekk fra enheten.
    ○ I andre tilfeller der du aner fare eller forventer risiko. Hvis sagkjedet fremdeles beveger seg kan personskader inntreffe.
12. Generelt skal arbeidet utføres individuelt. Når flere personer er involvert må du sørge for tilstrekkelig avstand mellom disse. Sørg spesielt for at det ikke utgjør noen fare for andre arbeidere ved arbeid i skråninger der det forventes at trær vil falle, rulle eller gli.
13. Hold en avstand på minst 15 meter til andre personer. Når du arbeider sammen med andre skal du også sørge for en avstand på 15 meter eller mer.

○ Det er fare for å bli truffet av sagflis og andre ulykker.
○ Avtal et opplegg med plystring som varsling og sørg for egnet metode for kontakt med andre arbeidere på forhånd.
14. Hvis du opplever at enheten genererer uvanlig høye temperaturer, fungerer dårlig eller lager unormale lyder, må du umiddelbart stanse bruken og slå av strømmen. Be om en inspeksjon og reparasjon hos forhandleren der du kjøpte enheten eller hos et HiKOKI-autorisert servicesenter.
Fortsatt bruk när enheten ikke fungerer normalt kan forårsake personskader.
15. Hvis maskinen ved et uhell faller i bakken eller støter borti noe, sjekk for sprekker, deformasjoner etc. Sprekker, deformasjoner etc. kan føre til skader.
16. Hvis enheten mistes i bakken ved et uhell eller utsetts for støt skal den undersøkes nøye for skader eller sprekker og du må kontrollere om den er deformert. Hvis enheten har skader, sprekker eller deformering, kan det føre til personskader.
17. Ved transport av enheten i kjøretøy må du sørge for at enheten ikke kan bevege seg. Det er risiko for personskade.
18. Ikke slå enheten på mens kjedebeskyttelsen er på. Personskader kan oppstå.
19. Kontroller at det ikke finnes spiker eller andre fremmedlegemer i materialet. Hvis sagkjedet treffer spiker eller lignende, kan det oppstå personskader.
20. For å hindre at sagkjedet setter seg fast i materialet ved saging i vanskelig trevirke eller när materialet står under spenn ved saging skal du sette opp en støtteplattform nær sagsnittet. Hvis sagsverdet setter seg fast kan det oppstå personskade.
21. Dersom enheten skal transporteres eller lagres etter bruk, skal du enten fjerne sagkjedet eller sette på kjedekassen. Hvis sagkjedet kommer i kontakt med kroppen din kan personskader inntreffe.
22. Forskriftsmessig stell av enheten.
○ For å sikre at arbeidet kan utføres sikkert og effektivt skal kjedesagen stelles for å sørge for at den har optimal sageytelse.
○ Ved utskifting av sagkjede, sagsverd eller tannhjul, vedlikehold av saghuset, påfylling av olje osv. må du følge instruksjonsboken.
23. Be servicesenteret reparere enheten.
O Ikke modifiser dette produktet fordi det tilfredsstiller sikkerhetsforskriftene kun i opprinnelig stand.
○ Ta alltid kontakt med et HiKOKI-godkjent servicesenter for alle reparasjoner. Forsøk på å reparere enheten selv kan medføre personskader.
24. Når enheten ikke er i bruk skal den lagres på en egnet måte. Tapp av kjedeoljen og oppbevar den på tört sted som er utilgjengelig for barn eller som er låst.
25. Hvis varselmerkingen ikke lenger er synlig, faller av eller på annen måte er uklar, sett på ny varselmerking. Varselmerking kan skaffes fra et HiKOKI-godkjent servicesenter.
26. Hvis lokale regler eller forskrifter gjelder der du arbeider, skal disse følges.
27. Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.
28. Hold verktøyets terminaler (batterifeste) fri for spon og støv.
O Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene.

○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.

○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv.

Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.

1. Sørg for at batteriet er installert ordentlig. Hvis det er helt løst, kan det falle ut og forårsake en ulykke.

2. Bruk alltid verktøyet og batteriet ved temperaturer mellom -5°C og 40°C.

FORHOLDSREGLER FOR BATTERI OG LADER

1. Lad alltid batteriet ved en temperatur på 0°C–40°C. En temperatur på mindre enn 0°C vil resultere i overladning, noe som er farlig. Batteriet kan ikke lades opp ved en temperatur høyere enn 40°C. Den mest passende temperaturen for lading er 20°C–25°C.

2. Ikke bruk laderen kontinuerlig.

Når en lading er fullført, la laderen hvile i ca. 15 minutter før neste batteri lades.

1. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

2. Ikke demonter det oppladbare batteriet eller laderen.

3. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

4. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan det eksplodere.

5. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

6. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

1. Når denne enheten brukes kontinuerlig kan det skje at den overopphetes og dermed forårsaker skader på motor og bryter. Derfor må verktøyet få hvile seg när huset blir varmt.

ADVARSEL ANGÄENDE LITHIUMION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseffekten.

I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieffekt løper ut, stanser motoren.

1. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

2. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

O Sørg for at spon og støv ikke faller på batteriet under arbeidet.

○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.

O Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.

O Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

1. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.

2. Ikke bruk et tydelig ødelagt eller deformert batteri.

3. Ikke bruk batteriet til et annet formål enn de som er spesifisert.

4. Hvis batteriladingen blir mislykket selv när den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

5. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

6. Holdes unna flammer umiddelbart när ekkel lukt eller lekkasje oppdages.

7. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.

8. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøvet eller batteriladeren, og stans bruken.

9. Ikke senk batteriet ned i væsker eller lå noen væsker flyte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

10. Ikke utsett skjermpanelet for kraftige støt eller ødelegg det. Dette kan medføre problemer.

11. Hvis alkalisk smøremiddel eller skjærevæske fester seg til batteriet, må du tørke det raskt av med en tørr klut. Hvis dette ikke gjøres, kan det føre til skade eller forringelse av huset.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deforming, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig. (Fig. 4)

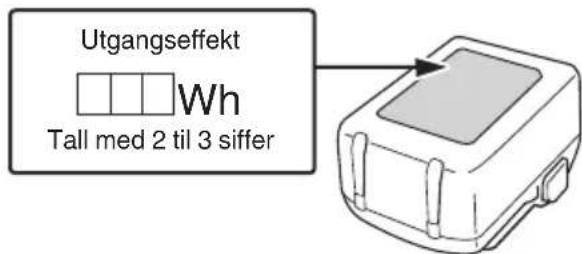

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseffekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en effekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.

○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

Utgangseffekt Wh Tall med 2 til 3 siffer

FORHOLDSREGLER FOR USB-ENHETSTILKOBLING (UC18YSL3)

Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet.

Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet.

ADVARSEL

○ Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader. Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning.

○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet. Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning.

MERK

○ Det kan oppstå en sporadisk pause under USB opplading.

○ Når en USB-enhet ikke lades, fjern USB-enheten fra laderen. Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker.

O Det er kanskje ikke mulig å lade opp noen USB-enheter, avhengig av type eller enhet.

NAVN PÅ DELER

Tallene i listen nedenfor samsvarer med Fig. 2–Fig. 44.

1	Bevegelsesretning for sagkjedet
2	Retning for tilbakeslag

3	Batteri (selges separat)
4	Lås
5	Ventilasjons hull
6	Tilkoblingspunkter
7	Batteri deksel
8	Ladeindikatorlampe
9	Lås av-knapp
10	Bryter
11	Spenningsspak
12	Knapp
13	Sidedeksel
14	Sagkjede
15	Sagsverd
16	Tannhjul
17	Bladets retning
18	Illustrasjon som viser bladretning
19	Bolt
20	Spalte på sagsverdet
21	Bindestropp
22	Kjedeolje
23	Oljeseglass
24	Kjedevern
25	Sageføring
26	Indikatorbryter for gjenværende batteri
27	Indikatorlampe for gjenværende batterikapasitet
28	Skjermpanel
29	Rundfil
30	1/5 av diameteren på filen
31	Dybdemålerfeste
32	Flatfil
33	Utstikkende dybdemålerhode
34	Avrunding
35	Stangtilbehør
36	Verktøyfestekontakt
37	Knottbolt
38	Skruering
39	Stang
40	Oppheng
41	Håndtak
42	Batterifestekontakt
43	Skulderreim
44	Krok
45	Hurtigutløserreim
46	Brakett
47	Hurtigutløserbrakett
48	Kjedeoljetut
49	Spor
50	Oljehull
51	Slitt del av tannhjul
52	Festering (e-type)
53	Kjedefanger
54	Batteriglidespor
55	Terminal (produkt)
56	Blåsepistol
57	Terminal (batteri)
58	Glidespor

SPESIFIKASJONER

1. Elektroverktøy

Modell CS1810DD
Spenning 18 V
Sagkjede	Type: 80TXL-26EDeling: 8,255 mm (0,325") /Mål: 1,1 mm (0,043")
Sagsverd	Type: 044MLJZ001Størrelse: 100 mm(Maks. sagelengde)
Tannhjul	Antall tenner: 7 / 8,255 mm(0,325")
Kjedehastighet uten belastning 8,0 m/s (480 m/min)
Kapasitet for kjedeoljetank 55 ml
Batteri tilgjengelig for detteverktøyet*1 (selges separat)	Litium-ionbatteriFlervoltstype batteri eller 18 V(BSL18-serien)
Vekt*2	1,1 kg

*1 Den ryggbårne batteripakken (BL36200) og AC/DC-adapteren (ET36A) kan ikke brukes med dette verktøyet.
*2 Vekt: Sagkjede, sverd, kjedekasse, olje og batteri inkluderes ikke

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

1. Batteri (selges separat)

Modell Spenning Batterikapasitet
BSL36B18 36 /	18 V *3	4,0 / 8,0 Ah *3

*3 Verktøyet vil selv automatisk bytte over.

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 336.

Standard tilbehør kan endres uten varsel.

ANVENDELSE

O Saging av tømmer/tømmerstokker

O Beskjæring av hagetrær

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Ladeindikatorlampens indikasjoner blir som vist i

Tabell 1, i samsvar med laderens eller det oppladbare batteriets tilstand.

Tabell 1: Indikasjoner for ladeindikatorlampen

PÅ/AV med 0,5 sek. intervall (R∅D)	Før lading *1
Lyser i 0,5 sek. i intervaller på 1 sek. (BLÅ)	Mindre enn 50% ladet
Lyser i 1 sek, i intervaller på 0,5 sek. (BLÅ)	Mindre enn 80% ladet
Lyser kontinuerlig (BLÅ)	Mer enn 80% ladet
Lyser kontinuerlig (Kontinuerlig summelyd: omtrent 6 sekunder.) (GR∅NN)	Lading fullført
PÅ/AV med 0,3 sek. intervall (R∅D)	Overopphetet beredskap *2

Norsk

*1 Hvis den røde lampen fortsetter å blinke selv etter at laderen er montert, må du kontrollere at batteriet er satt helt inn.
*2 Batteriet overopphetet. Kan ikke lade.

Selv om lading vil starte så snart batteriet er avkjølt, selv når det er på plass, er beste praksis å fjerne batteriet og la det bli avkjølt på et skyggelagt, godt ventilert sted før lading.

*3 Feilfunksjon i batteriet eller laderen

• Sett batteriet helt inn.
• Kontroller og bekreft at det ikke sitter fast fremmedlegemer på batterifestet eller terminalene. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

○ Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 5 minutter før du starter neste lading.

(2) Angående temperaturer og ladetider (Se Tabell 2)

Tabell 2

Modell UC18YSL3
Batteritype Li-ion
Ladespenning 14,4–18 V
Temperaturer hvor batteriet kan lades		0°C–50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Ladetid for multivolts batterikapasitet, ca. (ved 20°C)	1,5 Ah(x 2 enheter)	20 min
	2,5 Ah(x 2 enheter)	32 min
	4,0 Ah(x 2 enheter)	52 min
Antall battericeller 4–10
Ladespenning for USB 5 V
Ladestrøm for USB 2 A
Vekt 0,6 kg

MERK

○ Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.
O Hvis ladingen tar lang tid

– Ladingen vil ta lengre tid ved ekstremt lave omgivelsestemperaturer. Lad batteriet på et varmt sted (slik som innendørs).
- Ikke blokker luftventilen. Hvis ikke vil innsiden bli overopphetet, noe som reduserer laderens ytelse.
- Ta kontakt med et HiKOKI autorisert servicesenter for reparasjon hvis kjøleviften ikke fungerer.

1. Kople laderens strømkabel fra stikkontakten.

2. Hold laderen skikkelig og trekk ut batteriet. MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

Når det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger.

Hvordan få batteriene til å vare lenger.

(1) Lad opp batteriene før de er helt utladet. Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.
(2) Unngå opplading ved høye temperaturer. Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.

MONTERING OG BRUK

Handling Figur Side
Ta ut og sette inn batteriet 6 3
Bryterbruk *1	7	3
Indikator for gjenværende batteri	19	6
Lade opp en USB-enhet fra et strømuttak	43-a	10
Lade opp en USB-enhet og et batteri fra et strømuttak	43-b	10
Hvordan lade opp en USB-enhet	44	10
Valg av tilbehør	—	337

*1 Bryterbruk

Når bryteren er aktivert mens du trykker lås avknappen, roterer sagkjedet. (Fig. 7) Med mindre lås av-knappen trykkes, kan ikke bryteren aktiveres.

Etter at bryteren er aktivert fortsetter sagkjedet å rotere så lenge bryteren er trykket ned. Når bryteren slippes, slutter sagkjedet å rotere.

ADVARSEL

Ikke sikre lås av-knappen mens den trykkes inn. Hvis bryteren aktiveres uforvarende kan enheten starte uventet og det kan medføre personskader.

MONTERING (UTSKIFTING) AV SAGKJEDE

ADVARSEL

O For å hindre ulykker skal du alltid slå av enheten og fjerne batteriet.
○ Ikke bruk annet sagkjede eller sagsverd enn de som er angitt i "SPESIFIKASJONER".

FORSIKTIG

Bruk tykke hansker og vær forsiktig for å unngå personskade med sagkjedet.

MERK

○ Når du tar av sagkjedet skal du fjerne sagflis fra oljetuten, oljehullet og sagsverdets spor. Hvis sagflis samler seg opp kan det føre til at enheten svikter.
○ Bruk riktig type sagkjede i overensstemmelse med spesifikasjonene. Hvis du monterer feil type sagsverd kan det falle av og det kan medføre personskader.

1. Lås spenningsspaken.

○ Skyv spenningsspaken i retningen til 1g trykk den deretter inn i retningen til 2or å låse den. (Fig. 8-a)
○ Trykk spenningsspaken i retningen til 3 r å frigjøre låsen til spenningsspaken. (Fig. 8-b)

2. Ta av sidedekselet.

Mens spenningsspaken fortsatt er låst dreier du knotten mot klokken for å løsne den, og fjerner sidedekselet. (Fig. 9)

3. Fjern sagkjedet og sagsverdet

Flytt sagsverdet litt mot høyre for å løsne sagkjedet og fjern det fra tannhjulet, og fjern deretter sagsverdet og sagkjedet sammen. (Fig. 10)

4. Sett det nye sagkjedet på tannhjulet

(1) Fest sagkjedet til sverdspalten fra spissen av sagsverdet. Sørg for at sagkjedet er orientert slik at bladet peker i retningen som vises i illustrasjonen under tannhjulet. (Fig. 11-a)
(2) Mens du holder sagkjedet og sagsverdet ved spissen, fester du den andre enden av sagkjedet til tannhjulet og monterer sagsverdet på saghuset.

5. Montere sidedekselet

MERK

Fjern smuss rundt sidedekselet før du fester det. (Se «2. Rengjøring av hver del» i «VEDLIKEHOLD OG INSPEKSJON»)

(1) Lås spenningsspaken. (Fig. 8-a)
(2) Fest sidedekselet til hoveddelen av verktøyet mens du påser at sagkjedet ikke kommer av sagsverdet, og drei knotten med klokken for å feste det godt. (Fig. 12)
(3) Etter at du har strammet knotten helt til, dreier du den én omdreining tilbake mot klokken for å løsne den litt. (Fig. 13-a)

(4) Frigjør låsen til spenningsspaken (Fig. 13-b) Når låsen til spenningsspaken er frigjort, skyves sagsverdet fremover og sagkjedet strammes.

(5) Drei knotten med klokken for å stramme den godt. (Fig. 13-c)

ADVARSEL

○ Sørg for at knotten er helt strammet. Hvis den er løs kan det medføre personskade.
○ Kontroller at sagkjedet er festet til spalten på sagsverdet.

6. Kontrollere sagkjedestrammingen

Juster spenningen til sagkjedet slik at åpningen mellom sagkjedets bindestropp og sagsverdet er 0,5 til 1,5 mm når du løfter sagkjedet litt nær midten av sagsverdet (Fig. 14).

MERK

Når du skifter ut sagkjedet, må du kontrollere hvor slitt tannhjulet er. (Se «3. Inspisere tannhjulet» i «VEDLIKEHOLD OG INSPEKSJON»)

INSPEKSJON OG KLARGJ∅RING F∅R BRUK

Før bruk skal du utføre følgende inspeksjon og klargjøring. ADVARSEL

O For å hindre ulykker skal du alltid utføre trinn 1 til 3 og sørge for at batteriet er fjernet fra huset.
- Ikke sikre lås av-knappen mens den trykkes inn. Hvis bryteren aktiveres uforvarende kan enheten starte uventet og det kan medføre personskader.

1. Kontroller at bryteren er av

Hvis du setter inn batteriet uten å vite om bryteren er aktivert kan enheten starte uventet, noe som kan føre til en ulykke.

2. Kontrollere sagkjedestrammingen

ADVARSEL

Hvis sagkjedestrammingen er feil, er det risiko for skade på sagkjedet eller sagsverdet samt funksjonssvikt.

O Se trinn 6 «MONTERING (UTSKIFTING) AV SAGKJEDE» og sørg for at riktig spenning stilles inn.

○ Mens sagkjedet fremdeles er nytt vil det strekke seg en god del, så utfør regelmessig kontroll og stramming, og juster ved behov. Hvis den er løs, se «5. Montere sidedekselet (3)» og stram sagkjedet igjen.

O Kontroller også at knotten er godt strammet.

3. Kontrollere kjedeoljen

○ Denne enheten leveres uten kjedeolje påfylt. Pass på at oljetanken fylles med den medfølgende kjedeoljen før bruk. (Fig. 15)

○ Kontroller oljeseglasset regelmessig under arbeidet og etterfyll olje ved behov.

○ Når den medfølgende oljen er oppbrukt, bruk HiKOKI kjedeolje som selges separat, eller tilsvarende kjedeolje som finnes i handelen.

O Kjedeoljen smører automatisk.

O Utløpsmengden kan ikke justeres.

MERK

○ Oljetankkapasiteten er cirka 55 ml. Påse at det ikke er noen oljelekkasjer eller at det renner over fra oljetanken när du etterfyller kjedeolje.

○ Vi anbefaler at du sørger for å ha nok kjedeolje i reserve. Hvis du fortsetter å arbeide uten kjedeolje, kan sagkjede bli brent av, eller motoren kan svikte.

○ Sørg for at støv eller andre fremmedlegemer ikke kommer inn i oljetanken. Hvis støv og andre fremmedlegemer kommer in oljetanken, kan enheten svikte.

○ Kjedeolje som blir liggende i tanken kan lekke ut som en følge av enhetens utforming. Selv om dette ikke utgjør en feil kan det søle til lagringsstedet, så utvis forsiktighet. Ved lagring skal oljen tømmes ut av oljetanken og det må plasseres et underlag under huset som kan suge opp eventuelle lekkasjer.

O Etterfyll olje omtrent hvert 15. minutt med drift. (Varierer avhengig av forholdene for saging.)

4. Installere lagringsbatteriet

Skyv bestemt til det klikker på plass.

Norsk

FORSIKTIG

Koble til batteriet forskriftsmessig. Hvis batteriet ikke er forskriftsmessig tilkoblet kan det løsne slik at personskader oppstår.

5. Kontroller at kjedevernet fungerer (Fig. 16)

Kjedevernet er et sikkerhetsutstyr som beskytter arbeideren fra sagkjedet. Før du begynner å arbeide må du kontrollere at kjedevernet beveger seg jevnt og at det går tilbake til sin opprinnelige posisjon når du tar vekk hånden.

MERK

Hvis kjedevernet ikke går tilbake til sin opprinnelige posisjon, må du umiddelbart stanse bruken og be om reparasjoner fra forhandleren der du kjøpte produktet.

6. Kontrollere kjedeoljens mating (Fig. 17)

O Når du slår enheten på vil kjedeoljen automatisk smøre sagkjedet og sagsverdet.

○ Hvis det ser ut som det ikke kommer ut olje 2 til 3 minutter etter at enheten har startet, må du kontrollere om det har samlet seg opp sagflis rundt oljetuten. (Se «2. Rengjøring av hver del» i «VEDLIKEHOLD OG INSPEKSJON»)

FREMGANGSMÅTER VED SAGING

ADVARSEL

○ Ta godt tak i begge håndtakene under bruk.

○ Under pauser eller etter arbeidet, slå alltid enheten av og fjern batteriet fra huset.

Hold konstant oppsyn med arbeidsstedet og omgivelsene og sørg for at det ikke finnes gjenstander som kan forårsake personskader, ulykker eller svikt, og hvis slike gjenstander finnes skal de fjernes på forhånd.

Spesielt når du skaffer deg fotfeste for å arbeide må du sørge for stabilitet og at det ikke finnes gjenstander du kan snuble i.

1. Kontroller at enheten er slått av

Hvis et batteriet blir satt inn mens bryteren uforvarende er aktivert, kan enheten starte uventet, noe som kan føre til en ulykke.

2. Installere lagringsbatteriet

Som vist i Fig. 4, trykk bestemt inntil det klikker på plass.

3. Aktivere bryteren

Sørg for at sagkjedet ikke er i kontakt med tømmeret, aktiver bryteren og start sagingen når sagkjedets hastighet har økt.

(Fig. 18-a) Hvis du prøver å sage uten å plassere sageføringen mot treverket, vil verktøykroppen bli trukket fremover fra kroppen din og destabilisere stillingen din. (Fig. 18-b)

FORSIKTIG

O Når du slår enheten på må du sørge for at sagkjede ikke er i kontakt med materialet eller noe annet.

○ Under bruk må du være nøye med å sørge for at sagkjedet ikke kommer i kontakt med andre materialer eller gjenstander. Når du har fullført sagingen må du være spesielt omhyggelig med å sørge for at enheten ikke berører bakken.

○ Pass på å ikke bli truffet av fallende grener.

O Etterfyll oljetanken tidlig for å hindre at den går tom for olje.

○ Kontroller spenningen i sagkjedet regelmessig under saging.

○ I tillegg til å lese instruksjonsboken grundig må du sørge for å få praktisk instruksjon i bruk av beskjæringssagen før bruk, eller du må i det minste øve deg i å arbeide med beskjæringssagen ved å sage lengder av rundtømmer på en sagkrakk.

For arbeid i stor skala eller kontinuerlig arbeid

Dette verktøyet kommer med en overopphete beskyttelseskobling som beskytter elektroniske deler som kontrollerer det oppladbare batteriet. Ved vedvarende bruk eller ved bruk under høye belastninger som genereres av trykk mot verktøyet, vil temperaturen i verktøyet stige og etter hvert utløse beskyttelseskretsen for overoppheting, noe som vil slå verktøyet av. Hvis dette skjer, la verktøyet kjøle seg i en lengre periode. Når temperaturen synker vil det være mulig å bruke verktøyet igjen. Når det oppladbare batteriet må byttet under uavbrutt arbeid, la verktøyet hvile i cirka 15 minutter.

Grep og skyvekraft for beskjæringssagen

Sørg for godt grep på beskjæringssagen.

Dette vil belaste motoren, redusere ytelsen og skade eller forårsake funksjonsfeil i motoren eller sagsverdet.

Særlig nå sagkjedet stopper (forkiler seg) på grunn av for stor bruk av kraft, kan den forårsake personskader eller svikt i enheten.

SLIPING AV SAGKJEDETS BLADER

ADVARSEL

For å hindre ulykker skal du alltid slå av bryteren og fjerne batteriet fra huset.

FORSIKTIG

Slip opp sagbladet og juster dybdemåleren i midtre posisjon på sagsverdet, med sagkjedet festet til huset.

Når sagkjeder blir sløvere vil motoren og alle deler av huset bli hardere belastet og effektiviteten reduseres.

For at enheten skal ha optimal ytelse er det nødvendig med hyppig vedlikehold for å holde sagkjedet skarpt.

1. Sliping av blad

Den runde filen bør holdes mot kjedebladet slik at en femtedel av dens diameter strekker seg over toppen av bladet, som vist i Fig. 20.

Slip bladene ved å holde den runde filen i en 30° vinkel i forhold til sagsverdet, som vist i Fig. 21.

Fil bladene ved å forsiktig skyve den runde filen i grepets retning.

Påse at den runde filen ikke berører sagkjedet når du trekker filen tilbake.

Pass på at alle sagbladene files i samme vinkel, ellers vil verktøyets skjæreeffektivitet svekkes.

Passende vinkler for riktig sliping av bladene er vist i Fig. 22. (Runde filer selges separat.)

2. Justering av dybdemåler

ADVARSEL

- Ikke slip den øvre delen av støtfangerens båndstropp og støtfangerens drivledd, og forårsak heller ikke deformering av formen på nevnte deler.

○ Justering av dybdemålere må være på linje med de forhåndsbestemte dimensjonene og formene, ellers kan risikoen for tilbakeslag øke og forårsake personskade.

Støtholdebånd Støtfangerens drivledd

Dybdemålere skal være stilt opp på samme måte fordi de brukes til å justere dybden ved posisjonen der kuttebladet går inn i treverket.

Når du sliper sagkjedet, må du sørge for å kontrollere dybdemåleren hver andre eller tredje gang. (Fig. 23)

Plasser et dybdemålerfeste på sagkjedet, la måleren være synlig i sporet, og bruk en flat fil til å skrå delen ut av dybdemålerfestet. (Fig. 24) (Dybdemålerfeste og flat fil selges separat.)

Når dybdemåleren er filt bort, runder du av forsiden av dybdemåleren slik den var. (Fig. 25)

Etter sliping av sagkjedet, legg det i kjedeolje for å vaske av spon etter filingen.

Hvis spon etter filingen ikke vaskes av vil sagkjedet og sagsverdet raskt bli slitt under bruk.

Dybdemålerfestet kan også brukes ved bearbeiding med en rund fil. (Fig. 26)

BRUK AV STANGTILBEH∅RET (selges separat)

1. Sikkerhetsadvarsler for stangtilbehør

○ Bruk alltid hodebeskyttelse med full ansiktsskjerm (hjelm med visir) for å beskytte mot fallende grener og skrot. (Fig. 28-b)

○ Bruk alltid slitedyktige langbukser, støvler og hansker. Ikke ha på deg løstsittende tøy, smykker, shorts, sandaler eller gå barbeint når du bruker gresstrimmeren. Sett opp håret slik at det ikke rekker nedenfor skulderhøyde.

○ Bruk hørselvern. Vær oppmerksom på omgivelsene dine. Vær oppmerksom på eventuelle tilskuere som signaliserer om et problem. Etter at du har slått AV bryteren må du umiddelbart fjerne sikkerhetsutstyret.

○ Når enheten er slått av, må du kontrollere at skæreutstyret har stoppet helt før du setter ned verktøyet.

O Du må overholde de lokale forskriftene som gjelder der du skal bruke motorsagen.

O Ha på deg solid fottøy med sklisikre såler.

O Stå støtt og hold balansen. Ikke strekk deg for langt.

○ Hold alle kroppsdeler unna sagetilbehøret när verktøyets motor er i gang.

O Før beskjæring av busker og trær må operatøren bli kjent med maskinens beskjæringsteknikk.

○ Hold maskinen godt fast med begge hender under saging, med tommelen godt lukket rundt håndtaket, og stå med føttene godt balansert, og med kroppen balansert.

○ Vær oppmerksom på tilbakeslag (hvor motorsagen kastes oppover og tilbake mot deg).

O Bruk alltid hansker under bruk og vedlikehold.

○ Se nøye over området som skal klippes. Se opp for farlige situasjoner som kan forårsake usikre tilstander. Ikke bruk enheten hvis ledninger (strømtilførsel, telefon, kabel, etc.) er nærmere enn 10 m fra enhver del av brukeren eller enheten. (Fig. 28-a)

○ Hold andre personer, inkludert barn, dyr, tilskuere og medhjelpere utenfor faresonen på 15 meter. Stopp driften øyeblikkelig hvis noen nærmer seg (Fig. 28-b).

O Sørg for å slå av bryteren og fjerne batteriet.

O Når du bruker stangtilbehøret, må du passe på å bruke den medfølgende skulderreimen.

O Hvis du får følelsen av at verktøyet ikke fungere som normalt, skal motoren slås av med en gang, hurtigutløsningsklemmen fjernes fra skulderreimen og verktøyet tas vekk fra kroppen.

FORSIKTIG

O Vær sikker på at hurtigutløsningsfunksjonen fungerer normalt før du begynner å arbeide.

O Kontroller at kroken og opphenget ikke er deformerte eller skadet.

O Når kroken er festet, trykker du ned på hovedenheten for å bekrefte at kroken ikke løsner lett og at skulderreimen ikke er løs.

(1) Ta ut batteriet fra det elektriske verktøyet og legg det på gulvet. (Fig. 6)

(3) Juster lengden på stangen. Løsne skrueringen og trekk ut stangen for å justere lengden. Hvis du fjerner hånden fra den forlengede stangen på dette tidspunktet, vil den gå tilbake i den opprinnelige retningen. Mens du holder stangen i uttrukket posisjon, strammer du skrueringen godt for å feste stangen på plass. (Fig. 30)

(4) Fest verktøyet til stangtilbehøret.

O Plasser kjededekselet på sagkjedet.

○ Sett stangtilbehøret godt inn slik at det går helt inn til den angitte posisjonen og verktøyet lager en klikkelyd. Drei deretter knottbolten for å feste den på plass, (Fig. 31-a).

○ For å fjerne verktøyet løsner du knottbolten mens du trykker på de 2 låsene på verktøyfestekontakten, og skyv og fjern verktøyet. (Fig. 31-b)

(5) Monter skulderreimen. Juster skulderreimen til en lengde som gjør det enkelt å arbeide. (Fig. 32)

(6) Bekreft at hurtigutløserfunksjonen fungerer som den skal.

○ For å fjerne verktøyet fra skulderbeltet, støtter du verktøyet ved å holde stangen med én hånd og bruker den andre til å trekke hurtigutløsningsbeltet, som vist i Fig. 33, for å løsne den fra klemmen.

For å feste på seg verktøyet, skyv inn dekselet på kroken og skyv hurtigutløsningsdekselet over kroken og inn i den vide åpningen på dekselet. (Fig. 34) Forsiktig dra i skulderbeltet for å sikre at det er skikkelig festet.

(7) Sette inn batteriet

O Sett batteriet godt inn i batterifestekontakten på stangtilbehøret slik at det går helt inn i den angitte posisjonen og lager en klikkelyd. (Fig. 35-a)

For å fjerne batteriet fra stangtilbehøret trykket du ned de to låsene på batteriet mens du skyver batteriet og trekker det ut. (Fig. 35-b)

Norsk

3. Klippeteknikk

Dette tilbehøret er konstruert for å beskjære små kvister og grener opp til 100 mm (4 in) i diameter.

ADVARSEL

○ Planlegg klippingen nøye. Kontroller hvilken retning grenene vil falle.

○ Lange grener bør klippes i flere deler.

○ Ikke stå direkte ved siden av grener som blir kuttet. Det er en mulighet for skade fra fallende grener eller å bli truffet av grener som faller og spretter opp fra bakken.

○ Når du er klar til å sage, holder du «sageføringen» mot grenen. Dette hindrer grenen å vippe. IKKE BRUK frem-ogtilbake sagebevegelser. (Fig. 36)

○ Se opp for grener som er rett bak grenen som blir kuttet. Hvis bladet treffer grenene bak kan det føre til skade på bladet. (Fig. 37)

O BRUKES IKKE for å felle eller kappe trær.

Etter bruk skal du utføre inspeksjon og vedlikehold av alle deler før enheten lagres.

ADVARSEL

Under vedlikehold og inspeksjon skal du alltid slå av bryteren og fjerne batteriet fra huset.

FORSIKTIG

1. Inspeksjon av sagkjeder

○ Inspiser sagkjedet en gang i blant. Hvis du finner noe unormalt skal de skiftes ut med et nytt ifølge «MONTERING (UTSKIFTING) AV SAGKJEDE».

○ Undersøk kjedestrammingen og kontroller om strammingen er riktig.

○ Slutt å bruke enheten när sagkjedet blir sløvt, og slip det opp ifølge «SLIPING AV SAGKJEDETS BLADER».

O Etter bruk skal du smøre sagkjedet og sagsverdet nøye med olje for å unngå rust.

2. Rengjøring av hver del

MERK

○ Når du rengjør hver av delene som er vist nedenfor, må du se prosedyren «MONTERING (UTSKIFTING) AV SAGKJEDE» og fjerne sagkjedet og sagsverdet fra hoveddelen.

○ Rengjøring av sidedeksel og kjedevern (Fig. 38) Rengjør og fjern spon og støv som er igjen inne i delene.

O Rengjøring av sagsverd, tannhjul og kjedeoljetut (Fig. 39)

Hvis sagmugg og lignende blir tilstoppet i sporet til sagsverdet eller oljetuten, kan det hende at oljen ikke flyter, noe som kan føre til at enheten svikter. Fjern sagsverdet og rengjør all sagflis som har bygd seg opp i sporet etter bruk og når du skifter sagkjede. (Se «MONTERING (UTSKIFTING) AV SAGKJEDE.») Hvis det har kommet sagspon dypt inn i kjedeoljetuten, fester du batteriet og beveger verktøykroppen rundt for å vaske ut sagflisen med oljen som kommer ut.

3. Inspisere tannhjulet (Fig. 40)

Når du skifter sagkjedet, må du kontrollere nivået av slitasje på tannhjulet. Hvis tannhjulet er slitt som vist Fig. 40, må det skiftes ut med et nytt. Bruk også en ny E-ring (eller låsering) når du installerer den på dette tidspunktet. Forhør deg med den lokale HiKOKI-forhandleren når du skifter ut delene.

4. Inspisere kjedefangeren (Fig. 41)

Kjedefangeren er konstruert for å beskytte brukeren mot å bli truffet av sagkjedet dersom kjedet løsner eller brytes av.

Kjedefangeren er integrert i sidedekselet.

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

6. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

7. Rengjøring av batteriets installasjonskammer og batteriet (Fig. 42)

Bruk en børste eller luftblåsepistol til å fjerne spon eller støv, og hold sagen ren.

MERK

○ Dersom spon eller støv tillates å bygges opp under bruk, kan det forårsake at lagringsbatteriet faller av eller at andre ulykker finner sted. Dersom spon og støv tillates å bygges opp, kan det også føre til funksjonsfeil, inkludert feil kontakt mellom batteriet og polene.

O Etter rengjøring må du kontrollere at lagringsbatteriet lett kan tas av og settes på igjen på verktøyhuset.

8. Rengjøring av maskinens overflate

Når beskjæringssagen blir skitten, skal den tørkes ren med en myk, tørr klut eller en klut som er fuktet med såpevann. Bruk ikke klorholdige løsemidler, bensin eller malingstynner da disse kan løse opp plasten.

9. Oppbevaring

O Rengjør alle delene grundig. Dekk metalldeler med et tynt lag rusthindrende middel.

O Sørg for å reparere eventuelle skadede områder før lagring.

O Når enheten lagres, utfør rengjøring og vedlikehold av alle deler og sett kjedebeskytteren på sagsverdet.

○ Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbåren støy og vibrasjon for grensag

De målte verdiene ble fastsatt i samsvar med EN62841-4-1 og erklært i tråd med ISO 4871.

Usikkerhet K: 3 dB (A)

Bruk hørselvern.

Totalverdier for vibrasjon (triaksial vektorsum) beregnes i henhold til EN62841-4-1.

ah = 2,4 m/s²

Usikkerhet K = 1,5 m/s²

Informasjon om luftbåren lyd og vibrasjon for grensag med stangfeste

Måleverdiene ble bestemt og erklært i henhold til ISO 22868.

Usikkerhet K: 3 dB (A)

Bruk hørselvern.

Totalverdier for vibrasjon (triaksial vektorsum) beregnes i henhold til ISO 22867.

ah = 0,8 m/s²

Usikkerhet K = 1,5 m/s²

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.

De kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL

○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

PROBLEML∅SNING

Bruk inspeksjonene i tabellen nedenfor hvis verktøyet ikke fungerer normalt. Hvis dette ikke løser problemet, kan du ta kontakt med din forhandler eller et HiKOKI-autorisert servicesenter.

Symptom Mulig årsak Løsning
Motoren høres men sagkjedet...○ beveger seg ikke○ beveger seg ikke fritt	Sagkjedets stramming er for hard. Kontroller sagkjedets spenning, og hvis den er for stram, stiller du inn strammingen på nytt. Kontroller at sagkjedet er riktig montert i tannhjulet og sagsverdet, og rengjør det når det blir tilstoppet av sagflis.
	Sagkjedet hopper over på tannhjulet. Kontroller at sagkjedet er riktig festet på tannhjulet og i spalten på sagsverdet.
	Inne i sidedekselet...→ sagflis er avleiret→ fremmedlegemer sitter fast	Rengjør sidedekselet.
	I sagsverdets spor...→ sagflis er avleiret→ olje strømmer ikke	Rengjør sagsverdets spor og oljehullet.Sørg for at det er olje i tanken og etterfyll ved behov.
Sløvt sagkjede Sagkjedet...	→ er utslitt eller blad er brukket→ er rustent	Slip opp sagkjedet.Hvis slitasjen eller brekkasjen er alvorlig, skift ut med nytt sagkjede.
	Kjøreretningen for sagkjedet er reversert.	Monter på nytt i riktig retning.
	Sagkjedets stramming er løs. Kontroller sagkjedets spenning, og hvis den er for løs, strammer du sagkjedet på nytt.
Kjedeolje○ strømmer sakte○ kommer ikke ut (tetter seg)	Tomt for kjedeolje i tanken. Etterfyll med kjedeolje.
	Kjedeoljetut er tett. Rengjør kjedeoljetuten.

SYMBOLIT

VAROITUS
