KULLANIM KILAVUZU CS 1810DD HiKOKI

Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.

	CS1810DD: Budama testeresi
	Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.
	Elektrikli aletleri yağmurda veya nemli ortamda kullanmayın, yağmur yağarken dışarıda bırakmayın.
	Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.
	Bu kılavuzdaki ve ünite üzerindeki tüm uyarları ve talimatları okuyun, anlayın ve uygulayın.
	Bu üniteyi kullanırken, mutlaka emniyet gözlüğü, koruyucu başlık ve koruyucu kulaklık takın.
	Ayaklar, bacaklar, eller, ön kollar için koruyucu giysiler giymeniz önemlidir.
	Budama testeresinin geri tepmesine dikkat edin ve çubuk ucuyla temastan kaçının.
	Tek elle kullanmayın.
	Budama testeresini her zaman iki elle kullanın.
	Zincir yağı doldurma
	Akü seviyesi gösterge anahtarı
	Pili çıkartın

Bütün çocukları, çevredeki kişileri ve yardımcıları üniteden 15 metre uzakta tutun. Eğer herhangi biri size yaklaşırsa, çalışmayı durdurun.

Herhangi bir tel (güç, telefon, kablo, vb.) operatör veya ünitenin herhangi bir parçasına 10 m'den daha yakınsa üniteyi çalıştırmayın.

TANIMLAR

Aşağıdaki listede yer alan parçaların adları Şek. 1'e karşılık gelir.

A: Anahtar: Cihaz parmakla etkinleştirilir.

B: Kilitleme düğmesi: Düğme, tetiğin kazayla harekete geçirilmesini önler.

C: Yan kapak: Budama testeresi kullanılırken kılavuz çubuğunu, testere zincirini ve zincir dişlisini koruyan kapak.

D: Gerilim kolu: Testere zinciri gergisini ayarlama cihazı.

E: Düğme: Yan kapağı sabitleyen düzğme.

F: Zincir muhafazası: Testere zinciriyle teması engeller.

G: Testere zinciri: Kesme aleti olarak görev yapan zincir.

H: Kılavuz çubuk: Testere zincirini destekleyen ve yönlendiren parça.

I: Yardımcı tutamak: Muhafazanın üst kısmı. Bu kısmı yukarıdan sıkıca tutarak, geri tepme nedeniyle alet gövdesinin kalkmasını önleyebilirsiniz.

J: Kumanda kolu: Alet gövdesinin arka tarafından kol. Alet gövdesini taşımak ve kontrol etmek için buradan sıkıca tutun.

K: Pil (ayrica satılır): Üniteyi çalıştırmak için güç kaynağı.

L: Yağ tankı kapağı: Yağ tankını kapatma başlığı.

M: Yağ seviyesi kontrol camı: Zincir yağı miktarının kontrol edildiği cam.

N: Kesme kılavuzu: Bu parçayı, kesmekte olduğunu malzemeye karşı yerleştirin.

O: Yağ besleyici: „Yağı barındıran hazne.

P: Zincir kutusu: Unite kullanılmıyorken kılavuz çubuğu ve testere zincirini muhafaza eden kutu.

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

⚠️ UYARI

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.

Türkçe

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.

c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ıslan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.

d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun.

Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarını zı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.

b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fişi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Uniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin.

Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın.

Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir.

c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, çivilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıviya temas edilmesi durumunda suyla yıkayın.

Sivinin gözlere temas etmesi halinde, ayrıca bir doktora başvurun.

Aküden fişkıran su tahriş veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın.

Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir.

f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın.

130°C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin.

Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın.

Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.

ÖNLEM

Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.

Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

GENEL BUDAMA TESTERESİ GÜVENLİK UYARILARI

1. Budama testeresi çalışırken vücudunuzun tüm kısımlarını testere zincirinden uzak tutun. Budama testeresini çalıştırmadan önce, testere zincirinin hiçbir şeye temas etmediğinden emin olun. Budama testeresi çalışırken bir anlık dikkatsizlik giysilerinizin veya vücudunuzun testere zinciri tarafından kapılmasına neden olabilir.

2. Budama testeresini her zaman bir elle kontrol kolundan ve diğer elle yardımcı koldan tutun (Şek. 2)

3. Testere zinciri gizli kablo tesisatlarıyla temas edebileceği için budama testeresini yalnızca yalıtımlı kavrama yüzeylerinden tutun. Bir

“cereyanlı” tel ile temas eden testere zincirleri, budama testeresinin çıplak metal parçalarını “cereyanlı” duruma getirebilir ve operatörü elektrik çarpabilir.

1. Göz koruması kullanın. İşitme, kafa, eller, bacaklar ve ayaklar için ilave koruyucu ekipmanlar kullanılması önerilir. Yeterli koruyucu ekipman, uçan molozlardan veya testere zinciriyle kazayla temas etmekten kaynaklanan kişisel yaralanmaları azaltacaktır.

2. Budama testeresini ağaç üzerinde, merdivende, çatıda veya herhangi bir dengesiz destek üzerinde kullanmayın. Bir budama testeresinin bu şekilde kullanılması ciddi kişisel yaralanmalara neden olabilir.

3. Bastığınız yerlere her zaman dikkat edin ve budama testeresini sadece sabit, güvenli ve düz zeminlerde kullanın. Kaygan veya dengesiz yüzeyler, denge veya budama testeresi üzerinde kontrol kaybına neden olabilir.

4. Gergin durumdaki bir dalı keserken dalın geri sıçramasına karşı tetikte olun. Ağaç liflerindeki gerilim serbest kaldığında, yay yüklü dal aniden operatöre çarpabilir ve/veya budama testeresini kontrolden çıkarabilir.

5. Çalıları ve körpe ağaçları/fidanları keserken çok dikkatli olun. Ince materyaller testere zincirine sıkışabilir ve size doğru fırlayabilir ya da dengenizi kaybetmenize neden olabilir.

6. Budama testeresini kapalı ve vücudunuzdan uzakta olacak şekilde taşıyın. Budama testeresini taşırken veya saklarken her zaman kılavuz çubuk kılıfını takın. Budama testeresinin düzgün tutulması, hareket halindeki testere zinciriyle yanlışlıkla temas etme riskini azaltacaktır.

7. Yağlama, zincirin gerilmesi ve çubuk ve zincirin değiştirilmesi konusundaki talimatlara uyun. Hatalı gerdirilmiş ya da yağlanmış zincir kopabilir veya geri tepme riskini artırabilir.

8. Sadece ahşap kesin. Budama testeresini kullanım amaçlarının dışında kullanmayın. Örneğin: budama testeresini metal, plastik, taş veya ahşap olmayan inşaat malzemelerini kesmek için kullanmayın. Budama testeresinin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlara yol açabilir.

9. Bu budama testeresi ağaç kesmek için uygun değildir. Budama testeresinin amacından farklı işlemler için kullanılması operatörün veya çevresindeki kişilerin ciddi şekilde yaralanmasına yol açabilir.

10. Sıkışan malzemeyi temizlerken, budama testeresini depolarken veya testerenin servis işlemlerini yaparken tüm talimatlara uyun. Düğmenin kapalı olduğundan ve batarya paketinin çıkarıldığından emin olun.

Geri tepmenin nedenleri ve operatörün bunu önlemek için yapabilecekleri: (Şek. 3)

Kılavuz çubuğun ucu veya burnu bir cisme çarparsa veya kesim sırasında ahşap kapanarak testere zincirini kaparsa geri tepme meydana gelebilir.

Üç kısmın temas etmesi bazı durumlarda tersine işleme, kılavuz çubuğun geri tepmesine ve operatöre doğru aniden hareket etmesine neden olabilir.

Testere zincirinin kılavuz çubuğun en üst kısmından sıkıştırılması kılavuz çubuğun aniden operatöre karşı itilmesine neden olabilir.

Bu hareketlerden biri testerenin kontrolünü kaybetmenize ve ciddi şekilde yaralanmanıza neden olabilir.

Sadece testerenize takılmış olan güvenlik cihazlarına güvenmeyin. Budama testeresinin kullanıcısı olarak, kesme işlerinizin kazası veya yaralanması tamamlanması için gereken tedbirleri almanız gerekir.

Türkçe

Geri tepme, budama testeresinin yanlış kullanılmasından ve/veya yanlış kullanma prosedürleri veya koşullarından kaynaklanır ve aşağıda verilen uygun önlemlerin alınmasıyla önlenebilir:

○ Testereyi her iki elinizle tutarak baş parmaklarınız ve diğer parmaklarımızla budama testeresinin tutamaklarını iyice kavrayarak üniteyi sıkıca tutun ve hem gövdenizi hem de kolunuzu olası geri tepme kuvvetlerine karşı direnebileceğiniz şekilde konumlandırın. Doğru tedbirler alındığı takdirde geri tepme kuvvetleri kontrol edilebilir. Budama testeresinin serbest kalmasına izin vermeyin (Şek. 2).

O Uzatma direği monte edilmemisse, aşırı uzanmaya çalışmayın ve omuz yüksekliği üzerinde kesim yapmayın. Bunu yapmanız, beklenmedik uç temasının önlenmesine yardımcı olur ve beklenmedik durumlarda budama testeresinin daha iyi kontrol edilmesini sağlar.

○ Yalnızca üretici tarafından belirtilen yedek kılavuz çubukları ve testere zincirleri kullanın. Yanlış yedek kılavuz çubukları ve testere zincirleri, zincirin kırılmasına ve/veya geri tepmeye neden olabilir.

○ Testere zinciriyle ilgili olarak üreticinin belirttiği bileyleme ve bakım talimatlarına uyun. Derinlik göstergesi yüksekliğinin azaltılması daha fazla geri tepmeye neden olabilir.

İLAVE GÜVENLİK UYARILARI

1. Basınçsız çalışın. Vücudunuzu her zaman sıcak tutun.

2. İşe başlamadan önce, iş sırasında izlenecek adımları ve kazaların önlenmesi için yapılacakları gözden geçirin; aksi takdirde iş sırasında yaralanabilirsiniz.

3. Kuvvetli rüzgâr, yağmur, kâr, sis veya taş düşmesi/çığ düşmesi riski bulunan kötü hava koşulları altında çalışmayın. Kötü hava koşullarında karar verme yetisi azalabilir ve olası titreşimler faciayla (çığ düşmesi gibi) sonuçlanabilir.

4. Görüş imkânları kısıtlı olduğunda (kötü havalarda veya geceleri) üniteyi kullanmayın. Ayrıca, yağmurlu havalarda veya yağmura maruz kalan yerlerde kullanmayın. Dengenizi kaybetmeniz veya sağlam olmayan bir zemine basmanız kazaya neden olabilir.

5. Üniteyi çalıştırmadan önce kılavuz çubuğu, testere zincirini ve zincir muhafazasını kontrol edin.

O Kılavuz çubuk, testere zinciri veya zincir muhafazası çatlamışsa veya ürün çizilmiş ya da bükülmüşse üniteyi kullanmayın.

O Kılavuz çubuğun ve testere zincirinin güvenli bir şekilde kurulduğunu teyit edin. Kılavuz çubuk veya zincir koparsa/kırılırsa ya da yerinden çıkarsa kazaya neden olabilir.

1. İşe başlamadan önce, kilit düğmesine basılmadan anahtarın kavraşmadığını kontrol edin. Ünite düzgün çalışmıyorumsa kullanmaya derhal son verin ve Yetkili HiKÖKI Servis Merkezi'nden üniteyi onarmasını isteyin.

2. Testere zincirini, kullanım kılavuzuna uygun bir şekilde düzgün takın. Yanlış takılması durumunda testere zinciri kılavuz çubuktan çıkar ve yaralanmaya neden olabilir.

3. Budama testeresinde bulunan emniyet cihazlarından (zincir muhafazası, kilit düğmesi vs.) hiçbirini çıkarmayın.

Ayrıca, bunları değiştirmeyin veya seyyar konuma getirmeyin. Yaralanmaya neden olabilir.

1. Güç hatlarının, gaz borularının vb. takıldığı yerlerde güvenliğe özellikle dikkat edin.

2. Kesim bittiğinde geri sekebileceği için eğilmiş dallara, asılmış ağaçlara ve çatlamış ahşaba dikkat edin.

3. Aşağıdaki durumlarda üniteyi kapatın ve testere zincirinin hareket etmediğini teyit edin:

O Kullanımda değilken veya bakım veya muayene yaparken

O Yeni bir çalışma konumuna geçerken.

○ Testere zincirini, kılavuz çubuğu, zincir kutusunu ve diğer parçaları kontrol ederken, ayarlarken veya yenisiyle değiştirirken.

O Zincir yağı doldururken.

O Gövdeden toz vs. temizlerken.

○ Engelleri, çöpleri veya çalışma sırasında oluşan talaş tozunu çalışma alanından giderirken.

O Uniteyi bırakırken ya da başından ayrılırken.

○ Tehlike veya risk hissettiğiniz diğer durumlarda. Testere zinciri hâlâ hareket halindeyse kaza meydana gelebilir.

1. Çalışma, aksine bir zorunluluk olmadığıça tek başına yapılmalıdır. Birkaç kişi birlikte çalışacaksa bu kişiler arasında yeterince güvenlik mesafesi bulundurun.

Özellikle, eğimli zeminlerde çalışırken, ağaçların devrileceğini, yuvarlanacağını veya kayacağını fark ettiğiniz takdirde diğer çalışanlara zarar gelmeyeceğinden emin olun.

1. Diğer kişilerle aranıza en az 15 metre mesafe bırakın. Ayrıca, birkaç kişi birlikte çalışırken kişiler arasında en az 15 metre mesafe bulundurun.

O Istifleyicilerin kişilere zarar vermesi ve diğer kazaların meydana gelmesi riski söz konusudur.

O Bir ikaz düdüğü vs. temin edin ve diğer çalışanlarla nasıl iletişim kuracağınıı önceden belirleyin.

1. Ünifenin olağandışı yüksek sıcaklık ürettiğini, zayıf çalıştığını veya anormal sesler çıkardığını fark ederseniz, derhal kullanımı durdurun ve güç düğmesini kapatın. Üniteyi satın aldığınız satıcıdan veya bir HiKOKI Yetkili Servis Merkezinden bir muayene ve onarım talep edin. Anormal şekilde çalışırken kullanmaya devam etmek yaralanmalara neden olabilir.

2. Ünite yanlışlıkla yere düşerse veya başka bir nesneye çarparsa, üniteyi çatlaklara, kırılmalara veya deformasyona vb. karşı etraflica kontrol edin. Ünitede çatlak, kırılma veya deformasyon varken kullanılması yaralanmalara sebebiyet verebilir.

3. Unite kazayla yere düşer veya darbe alırsa, çatlaklara ve hasara karşı dikkatlice kontrol edin ve deformasyon meydana gelmediğini teyit edin. Unite hasar görürse, çatlarsa veya deforme olursa yaralanma meydana gelebilir.

4. Uniteyi aracınızla bir yere taşırken, hareket etmesini önlemek için üniteyi sabitleyin. Kaza riski vardır.

5. Zincir kutusu takılıyken üniteyi açmayın. Yaralanmaya neden olabilir.

6. Malzemenin içinde çivi ya da başka bir yabancı madde olmadığından emin olun. Testere zincirinin çiviye vs. çarpması halinde yaralanma meydana gelebilir.

7. Köşelerde kesim yaparken veya kesim sırasında malzeme ağırlığına maruz kalması sonucu kılavuz çubuğun malzeme tarafından kapılmasını/sıkıştırılmasını önlemek için, kesme konumuna yakın bir noktaya destek platformu kurun. Kılavuz çubuk sıkışırsa yaralanmaya neden olabilir.

8. Unite kullanımdan sonra taşınacaksa veya depolanacaksa, testerenin zincirini sökün veya zincir kılıfını takın. Testere zincirinin vücudunuza temas etmesi yaralanmanıza neden olabilir.

9. Ünite bakımını doğru yapın.

O Tüm çalışmalarınızı güvenli ve verimli bir şekilde yapabilmek için, testere zincirine doğru bakım yaparak en yüksek kesme performansını sergilemesini sağlayın.

○ Testere zincirini, kılavuz çubuğu veya zincir dişliyi yenisiyle değiştirirken, gövdeye bakım uygularken, yağ dolumu yaparken vs. kullanım kılavuzunu takip edin.

1. Servis atölyesinden üniteye bakım uygulamasını isteyin.

O Yürürlükteki güvenlik standartlarına zaten uygun olduğundan, bu ürün üzerinde değişiklik yapmayın.

○ Her türlü onarım için mutlaka Yetkili HiKOKI Servis Merkezi'ne başvurun. Üniteyi kendi başınıza onarmaya çalışmanız kazaya veya yaralanmaya neden olabilir.

1. Uniteyi mutlaka doğru bir biçimde saklayın. Zincir yağını tamamen boşaltın ve üniteyi çocukların erişemeyecekleri veya kilitle korunan kuru yerlerde saklayın.

2. Uyarı etiketi görünmez veya okunmaz hale gelmişse etiketi sökün ve yeni bir uyarı etiketi yapıştırın. Uyarı etiketini temin etmek için HiKOKI Yetkili Servis Merkezi'ne danışın.

3. Çalışmanızla ilgili yürürlükte olan yerel yönetmelikler veya kurallar varsa, bunlara mutlaka uyun.

4. Alet veya batarya terminalleri (batarya montajı) deforme olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

5. Aletin terminallerini (batarya montajı) talaş ve tozdan uzak tutun.

○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun.

O Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın.

- Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın. Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

1. Akünün sıkıca takıldığından emin olun. Eğer akü gevşekse yerinden çıkarak bir kazaya neden olabilir.

2. Aleti ve pili daima -5°C ila 40°C arasındaki sıcaklıklarda kullanın.

BATARYA VE ŞARJ CİHAZI İÇİN ÖNLEMLER

1. Bataryayı her zaman 0°C ila 40°C sıcaklık aralığında şarj edin. 0°C'den düşük bir sıcaklık, aşırı şarj olmasına neden olacaktır ve bu durum tehlikelidir. Batarya 40°C'den yüksek bir sıcaklıkta şarj edilemez. Şarj için en uygun sıcaklık 20°C ila 25°C aralığıdır.

2. Şarj cihazını sürekli olarak kullanmayın. Bir şarj işlemi tamamlandığında, bir sonraki şarj işlemini başlatmak için yaklaşık 15 dakika bekleyin.

3. Şarj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.

4. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını sökmeyin.

5. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın. Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

6. Bataryayı ateşe atmayın. Batarya, yanması halinde patlayabilir.

7. Şarj sonrası batarya ömrü pratik kullanım için çok kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

8. Şarj cihazının havalandırma deliklerine nesneler sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler

veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

1. Bu üniteyi sürekli kullanırken, ünite motorda ve düğmede hasara neden olabilecek şekilde aşırı ısınabilir. Bu nedenle, gövde her ısındığında, aleti bir süre dinlendirin.

LİTYUM-İYON BATARYAYLA ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur.

Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur. Böyle bir durumda bataryayı derhal şarj edin.

2. Eğer alete fazla yüklenilirse motor durabilir. Böyle bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ardından aleti tekrar kullanabilirsiniz.

Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

O Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun.

O Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun.

O Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın.

○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

1. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fiziksel darbeye maruz bırakmayın.

2. Açıkça hasarlı veya deforme olduğu görülen bataryayı kullanmayın.

3. Bataryayı belirtilenler dışında herhangi bir amaç için kullanmayın.

4. Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

5. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçli kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

6. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateşten uzaklaştırın.

7. Güçlü statik elektrik üretilen bir yerde kullanmayın.

8. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

9. Bataryayı suya daldırmayın veya içinde herhangi bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır.

10. Gösterge paneline güçlü bir darbede bulunmayın veya paneli kırmayın. Bu bir soruna yol açabilir.

Türkçe

1. Alkalin yağlayıcı veya kesme sıvısı bataryaya bulaşırsa kuru bir bezle hızlı bir şekilde silerek temizleyin. Bunun yapılmaması, kasanın hasar görmesine veya bozulmasına neden olabilir.

iKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku, deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

UYARI

Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun.

○ Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın.

○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin. (Şek. 4)

LİTYUM İYON BATARYANIN TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun.

UYARI

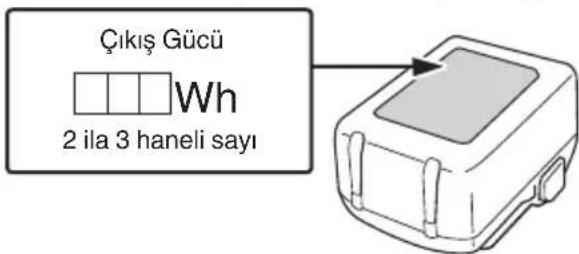

Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun.

- Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir. - Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

Çıkış Gücü Wh 2 ila 3 haneli sayı

USB CİHAZI BAĞLANTI ÖNLEMLERİ (UC18YSL3)

Beklenmedik bir sorun meydana gelirse, bu cihaza bağlı bir USB cihazındaki veriler bozulabilir veya kaybolabilir. Bu ürünle kullanmadan önce USB cihazında bulunan herhangi bir veriyi yedeklediğinizden daima emin olun.

Bağlı bir cihazda meydana gelebilecek herhangi bir hasardan veya bir USB cihazında kayıtlı herhangi bir verinin kaybolmasından veya bozulmasından dolayı şirketimizin kesinlikle hiçbir sorumluluk kabul etmeyeceğinden lütfen haberiniz olsun.

UYARI

○ Kullanmadan önce USB kablosunda herhangi bir kusur veya hasar olup olmadığını kontrol edin. Kusurlu veya hasarlı bir USB kablosunun kullanılması duman yayılımına veya tutuşmaya sebep olabilir.

O Ürün kullanılmadığında, USB bağlantı noktasını kauçuk kapakla örtün. USB bağlantı noktasında toz, vb. birikimi duman yayılımına veya tutuşmaya yol açabilir.

NOT

O USB yeniden şarj etme işlemi sırasında bazen duraklama olabilir.

○ Bir USB cihazı şarj edilmediği zaman, USB cihazını şarj aletinden çıkarın. Aksi halde, USB cihazın pil ömrü azalmakla kalmaz, beklenmedik kazalara da yol açabilir.

O Cihazın tipine bağlı olarak bazı USB cihazlarını şarj etmek mümkün olabilir.

PARÇA ADLARI

Aşağıdaki listedeki sayılar Şek. 2-Şek. 44'ya karşılık gelmektedir.

1	Testere zincirinin çalışma yönü
2	Geri tepme yönü
3	Batarya (ayrı satılır)
4	Mandal
5	Havalandırma delikleri
6	Kutuplar
7	Batarya kapağı
8	Şarj gösterge lambası
9	Kilitleme düğmesi
10	Düğme
11	Gerilim kolu
12	Düğme
13	Yan kapak
14	Testere zinciri
15	Kılavuz çubuk
16	Zincir dişlisi
17	Biçak yönü
18	Biçak yönünü gösteren çizim
19	Cívata
20	Kılavuz çubuğunun yarığı
21	Bağlama kayışı
22	Zincir yağı
23	Yağ seviyesi kontrol camı
24	Zincir muhafazası
25	Kesme kılavuzu
26	Batarya doluluk gösterge düğmesi
27	Batarya doluluk gösterge lambası
28	Gösterge paneli
29	Yuvarlak eğe
30	Eğe çapının 1/5'i
31	Derinlik göstergesi bağlantı parçası
32	Düz eğe
33	Çıkıntılı derinlik göstergesi kafası
34	Yuvarlak hale getirin
35	Direk bağlantısı
36	Alet bağlantı soketi
37	Topuzlu civata
38	Vida halkası
39	Direk
40	Askı
41	Tutacak
42	Batarya bağlantı soketi
43	Emniyet kemeri
44	Kanca
45	Hızlı ayırma kayışı
46	Braket
47	Hızlı ayırma braketi
48	Zincir yağı püskürtme ağzı
49	Kanal
50	Yağ deliği
51	Zincir dişlisinin aşınmış kısmı
52	Tutma halkası (e-tipi)
53	Zincir yakalayıcı
54	Batarya kaydırma olukları
55	Terminal (Ürün)
56	Hava tabancası
57	Terminal (Batarya)
58	Kaydırma olukları

TEKNİK ÖZELLİKLER

1. Elektrikli alet

Model CS1810DD
Voltaj 18 V
Testere zinciri	Tip: 80TXL-26EHatve: 8,255 mm (0,325") /Gösterge: 1,1 mm (0,043")
Kılavuz çubuk	Tip: 044MLJZ001Ebat: 100 mm(Maks. kesme uzunluğu)
Zincir dişlisi Diş sayısı: 7 / 8,255 mm (0,325")
Yüksüz zincir hızı 8.0 m/s (480 m/dak)

Zincir yağ tankı kapasitesi 55 ml
Bu alet için batarya mevcuttur*1 (ayrı satılır)	Lityum-iyon bataryaÇoklu Voltaj tipi batarya veya 18 V(BSL18 serisi)
Ağırlık*2	1,1 kg

*1 Sırtta Taşınan Güç Ünitesi (BL36200) ve AC/DC Adaptörü (ET36A) bu aletle kullanılamaz.
*2 Ağırlık: Testere zinciri, kılavuz çubuğu, zincir kılıfı, yağ, batarya dahil değildir

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir.

1. Batarya (ayrı satılır)

*3 Alet kendi kendine otomatik olarak geçiş yapacaktır.

STANDART AKSESUARLAR

Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 336'te listelenen aksesuarlar yer alır.

Standart aksesuarlar haber vermeden değiştirilebilir.

UYGULAMALAR

O Kereste/kütük kesme
O Bahçe ağaçlarının budanması

ŞARJ ETME

Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fişini prize takın.

Şarj aletinin fişini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir. (Bkz. Tablo 1)

1. Bataryayı şarj cihazına takın.

Bataryayı Şek. 5'de görüldüğü gibi şarj cihazına sıkıca takın (2. sayfada).

1. Şarj etme

Bataryayı şarj makinesine taktığınızda şarj başlar ve şarj gösterge lambası mavi yanıp söner. Batarya tamamen şarj olduğunda, şarj gösterge lambası yeşil yanacaktır. (Bkz. Tablo 1)

(1) Şarj gösterge lambası bildirimi

Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1'de gösterildiği şekilde olacaktır.

Tablo 1: Şarj gösterge lambasının bildirimleri

0,5 sn. aralıklarla AÇIK/KAPALI (KIRMIZI)	Şarj öncesinde *1
1 sn. aralıklarla 0,5 sn. boyunca yanar. (MAVI)	%50'den az şarj edilmiş

Türkçe

0,5 sn. aralıklarla 1 sn. boyunca yanar. (MAVİ)	%80'den az şarj edilmiş
Sürekli yanar (MAVİ)	%80'den fazla şarj edilmiş
Sürekli yanar (Sürekli zil sesi: yaklaşık 6 sn.) (YEŞİL)	Şarj tamamlandığında
0,3 sn. aralıklarla AÇIK/KAPALI (KIRMIZI)	Aşırı ısınma bekleme modu * ^2
0,1 sn. aralıklarla AÇIK/KAPALI (Kesintili zil sesi: yaklaşık 2 sn.) (MOR)	Şarj yapılamıyor * ^3

NOT

*1 Kırmızı lamba şarj cihazı takıldıktan sonra bile yanıp sönmeye devam ederse pilin tam olarak takıldığını onaylamak için kontrol edin.

*2 Batarya aşırı ısınmış. Şarj yapılamıyor. Olduğu gibi bırakıldığında bile, pil soğuduktan sonra şarj başlayacak olmasına rağmen en iyi uygulama pili çıkarmak ve şarj etmeden önce, gölgeli, iyi havalandırılan bir yerde pilin soğumasına izin vermektir.

*3 Batarya veya şarj cihazı arızalı

- Pili tamamen takın.

– Pil yuvasına veya terminallere yabancı madde yapışmadığını onaylamak için kontrol edin. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.

○ Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 5 dakika bekleyin.

(2) Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak. (Bkz. Tablo 2)

Tablo 2

Model UC18YSL3
Batarya tipi Li-ion
Şarj gerilimi 14,4–18 V
Bataryaların şarj edilebileceği sıcaklık aralığı		0°C–50°C
Batarya kapasitesi için şarj süresi yaklaşık (20°C ^3 de)	1,5 Ah 15	dak
	2,0 Ah 20	dak
	2,5 Ah 25	dak
	3,0 Ah	20 dak(BSL1430C, BSL1830C: 30 dak)
	4,0 Ah	26 dak(BSL1840M: 40 dak)
	5,0 Ah 32	dak
	6,0 Ah 38	dak

Çok voltlubataryakapasitesi içinşarj süresi,yaklaşık(20°C’de)	1,5 Ah(x 2 ünite)	20 dak
	2,5 Ah(x 2 ünite)	32 dak
	4,0 Ah(x 2 ünite)	52 dak
Batarya hücrelerinin sayısı 4–10
USB için şarj voltajı 5 V
USB için şarj akımı 2 A
Ağırlık 0,6 kg

NOT

O Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre değişebilir.

O Şarj işlemi uzun sürüyorsa

– Şarj işlemi aşırı derecede düşük ortam sıcaklıklarında daha uzun sürecektir. Pili sıcak bir yerde şarj edin (iç mekanlar gibi).
– Hava menfezini engellemeyin. Aksi takdirde içi aşırı isınacak ve şarj cihazının performansını düşürecektir.
– Soğutma fanı çalışmıyorsa onarım işlemleri için bir HiKOKI Yetkili Servis Merkezi ile iletişim kurun.

1. Şarj cihazının elektrik fişini prizden çıkarın.

2. Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın.

NOT

Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ardından saklayın.

Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili

Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2–3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir.

Bataryanın daha uzun süre çalışması için yapılması gerekenler.

(1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır.
(2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa
Bataryayı çıkarma ve takma 6 3
Düğmeyle kumanda *1	7	3
Batarya doluluk göstergesi 19 6
Bir USB cihazı elektrik prizinden şarjetme	43-a 10
Bir USB cihazı ve bataryayı elektrikprizinden şarjetme	43-b 10
USB cihazını yeniden şarjetme 44 10
Aksesuarları seçme — 337

*1 Düğmeyle kumanda

Kilit düğmesine basılırken anahtar etkinleştirilince testere zinciri dönmeye başlar. (Şek. 7)

Kilit düğmesine basılmadığı takdirde anahtar etkinleştirilemez.

Anahtar etkinleştirildikten sonra, testere zinciri anahtara basıldığı sürece dönmeye devam eder.

Anahtar serbest bırakıldığında, testere zincirinin dönüşü durur.

UYARI

Basılı durumdayken kilit düğmesini sabitlemeyin.

Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir.

TESTERE ZINCIRININ TAKILMASI (YENISIYLE DEĞİŞTIRILMESI)

UYARI

○ Kazaları önlemek için üniteyi mutlaka kapatın ve aküsünü çıkarın.

O "TEKNİK ÖZELLİKLER" bölümünde belirtilenler dışında testere zinciri veya kılavuz çubuk kullanmayın.

iKAZ

Kalın eldivenler giyin ve testere zincirinden kaynaklanabilecek yaralanmaları önlemek için dikkatlı olun.

NOT

○ Testere zincirini çıkarırken yağ boşaltma ağzındaki, yağ deliğindeki ve kılavuz çubuk oluşundaki testere talaşını giderin.

Testere talaşının birikmesi ünitenin arıza yapmasına neden olabilir.

○ Teknik özelliklere uygun, doğru tipte testere zinciri kullanın.

Yanlış tipte bir kılavuz zincir takarsanız, testere zinciri yerinden çıkabilir ve yaralanmaya neden olabilir.

1. Gergi kolunu kilitleyin.

O Gergi kolunu yönüne kaydırın ve kilitlemek için yönünde bastırın. (Şek. 8-a)

○ Gergi kolunun kilidini açmak için, gergi kolunu yönüne doğru bastırın. (Şek. 8-b)

1. Yan kapağı çıkartın.

Gergi kolu halen kilitliyken, düğmeyi gevşetmek için saat yönünün tersine çevirin ve yan kapağı çıkarın. (Şek. 9)

1. Testere zincirinin ve kılavuz çubuğun çıkarılması

Testere zincirini gevşetmek ve zincir dişlisinden çıkarmak için kılavuz çubuğunu hafifçe sağa hareket ettirin, ardından kılavuz çubuğu ve testere zincirini birlikte çıkarın. (Şek. 10)

1. Yeni testere zincirinin zincir dişlisine takılması

(1) Testere zincirini kılavuz çubuğunun ucundan kılavuz çubuğu kanalına takın. Testere zincirinin, biçak, zincir dişlisinin altındaki çizimde gösterilen yöne bakacak şekilde yönlendirildiğinden emin olun. (Şek. 11-a)

(2) Testere zincirini ve kılavuz çubuğunu uçta tutarken, testere zincirinin diğer ucunu dişliye takın ve kılavuz çubuğu testere gövdesine takın.

5. Yan kapağın takılması

NOT

Takmadan önce yan kapağın etrafındaki kiri temizleyin. ("BAKIM VE MUAYENE" altındaki "2. Her bir parçayı temizleme" bölümüne bakınız)

(1) Gergi kolunu kilitleyin. (Şek. 8-a)
(2) Yan kapağı, testere zincirinin kılavuz çubuğundan çıkmadığından emin olarak aletin ana gövdesine takın ve iyice sıkmak için düğmeyi saat yönünde çevirin. (Şek. 12)
(3) Düğmeyi tamamen sıktıktan sonra hafifçe gevşetmek için saat yönünün tersine bir tur döndürün. (Şek. 13-a)
(4) Gergi kolunun kilidini serbest bırakın (Şek. 13-b) Gergi kolunun kilidi serbest bırakıldığında, kılavuz çubuğu ileri itilir ve testere zincirine gerilim uygulanır.
(5) Güvenli bir şekilde sıkmak için düğmeyi saat yönünde döndürün. (Şek. 13-c)

UYARI

O Düğmenin iyice sıkıldığından emin olun. Gevşek olması yaralanmaya neden olabilir.
O Testere zincirinin kılavuz çubuğu oluşuna takıldığından emin olun.

6. Testere zinciri gergisinin kontrol edilmesi

Testere zincirini kılavuz çubuğun merkezinden hafifçe kaldırdığınız zaman testere zinciri bağlama kayışı ile kılavuz çubuk arasındaki mesafe 0,5 ila 1,5 mm arasında olacak biçimde testere zinciri gerilimini ayarlayın (Şek. 14).

NOT

Testere zincirini değiştirirken, zincir dişlisinin nasıl aşındığını kontrol edin. ("BAKIM VE MUAYENE" altındaki "3. Zincir dişlinin kontrol edilmesi" bölümüne bakınız)

KULLANIM ÖNCESI KONTROLLER VE HAZIRLIKLAR

Kullanmadan önce aşağıdaki kontrolleri ve hazırlıkları yapın. UYARI

O Kazaların önlenmesi için, akünün gövdeden çıkarılmış olmasına dikkat ederek 1–3 arası adımları tekrarlayın.
○ Basılı durumdayken kilit düğmesini sabitlemeyin. Anahtar kazayla devreye girerse ünite beklenmedik bir anda çalışmaya başlayarak yaralanmaya neden olabilir.

1. Anahtarın kapalı konumda olmasını sağlamak

Anahtarın etkin olup olmadığını bilmeden aküyü takmanız ünitenin beklenmedik bir anda çalışmasına, bu da kazaya neden olabilir.

2. Testere zinciri gergisinin kontrol edilmesi UYARI

Testerenin zinciri doğru gerdirilmemişse, testere zincirinin veya kılavuz çubuğun hasar görmesi ya da arızalanması söz konusu olabilir.

○ 6 arası adımları “TESTERE ZINCIRININ TAKILMASI (YENISIYLE DEĞİŞTIRILMESI)” takip ederek doğru gerginin elde edilmesini sağlayın.
○ Testere zinciri özellikle yeniyken gergin konumdadır. Bu nedenle gergiyi zaman içinde düzenli olarak kontrol edip gerektiği gibi ayarlayın. Gevşekse, “5. Yan kapağın takılması (3)” bölümüne bakın ve testere zincirini yeniden gerin.
O Düğmesinin de iyice sıkıldığını kontrol edin.

3. Zincir yağının kontrol edilmesi

○ Bu ünite, içinde zincir yağı olmadan tedarik edilmektedir. Kullanmadan önce yağ tankını yağ ile doldurun. (Şek. 15)
○ Çalışma sırasında düzenli olarak yağ seviyesi kontrol camından bakarak seviyeyi kontrol edin, gerektiğinide yağ takviyesi yapın.
○ Zincir yağı biterse orijinal HiKOKI zincir yağı veya piyasadaki muadillerinden birini satın alıp kullanın.

Türkçe

○ Zincir yağı otomatik olarak yağlanır.

O Boşaltma miktarı ayarlanamaz.

NOT

○ Ağ tankının kapasitesi yaklaşık 55 ml dir. Zincir yağına takviye yaparken yağ deposundan yağ sızıntısı veya taşıma olmadığından emin olun.

○ Bir miktar yedek zincir yağını deponuzda bulundurmanızı öneririz. Zincir yağı olmadan çalışmaya devam ederseniz testere zinciri yanabilir veya motor arızalanabilir.

○ Yağ tankına toz veya başka yabancı maddelerin nüfuz etmesini önleyin. Yağ tankına toz veya başka yabancı madde nüfuz ederse ünite arızalanabilir.

○ Tankta kalan zincir yağı, bu ünitenin yapısı nedeniyle sizabilir. Bu bir arıza durumu değilse de, ünitenin muhafaza edildiği yeri kirletebileceğinden dikkatli olun. Uniteyi muhafaza ederken yağ tankındaki yağı tamamen boşaltın ve ana gövdenin altına olası sızıntıları emebilecek bir malzeme yerleştirin.

○ Her 15 dakikalık çalışmanın ardından yağ takviyesi yapın. (Kesme kullanım koşullarına bağlı olarak değişir.)

1. Depolama bataryasının takılması Klik sesiyle yerine oturana kadar sıkıca bastırın.

iKAZ

Aküyü güvenli ve dikkatli bir şekilde bağlayın. Akü güvenli bir şekilde bağlanmazsa yere düşebilir ve yaralanmaya neden olabilir.

1. Zincir muhafazasının çalışıp çalışmadığını kontrol edin (Şek. 16)

Zincir muhafazası, işçiyi testere zincirinden korumak için bir güvenlik ekipmanıdır. Çalışmadan önce, zincir muhafazasının sorunsuz bir şekilde hareket ettiğini ve elinizi çektiğinizde orijinal konumuna döndüğünü onaylayın.

NOT

Eğer zincir muhafazası orijinal konumuna geri dönmezse, kullanımı derhal bırakın ve ürünü satın aldığınız satıcıdan onarım talep edin.

1. Zincir yağı boşaltımını kontrol etme (Şek. 17)

O Unite açılırken, zincir yağı testere zincirini ve kılavuz çubuğu otomatik olarak yağlar.

○ Unite çalışmaya başladıktan sonraki 2-3 dakika içinde yağ beslemesi başlamıyorsa, yağ boşaltma ağzının çevresinde testere talaşı birikmesi olup olmadığını kontrol edin.

("BAKIM VE MUAYENE" altındaki "2. Her bir parçayı temizleme" bölümüne bakınız)

KESME İŞLEMLERİ

UYARI

O Kullanım sırasında, her iki tutamağı da güvenli bir şekilde tutun.

O Mola verdiğinizde veya çalışmanız bitince ünite motorunu durdurun ve aküyü ana gövdeden çıkarın.

Çalışma alanını ve çevreyi kontrol edin, yaralanmalara, kazalara veya arızalara neden olabilecek cisimler olmadığından emin olun, varsa bunları çalışmaya başlamadan önce giderin.

Özellikle de, çalışmak için basacak bir zemin oluşturmaya çalışırken, devrilmeye neden olabilecek hiçbir dengesizlik veya cisim bulunmadığını teyit edin.

1. Anahtarın kapalı konumda olmasını sağlamak Anahtarın etkin olduğunu bilmeden aküyü takmanız ünitenin beklenmedik bir anda çalışmasına, bu da kazaya neden olabilir.

2. Depolama bataryasının takılması Şek. 4te gösterildiği gibi, yerine oturana kadar sıkıca itin.

3. Anahtarın etkinleştirilmesi

Testere zincirinin keresteye temas etmemesine özen göstererek anahtarı etkinleştirin ve testere zinciri hızlanınca kesme işine başlayın.

Kesme işlemi sırasında kesme kılavuzunu ahşaba karşı yerleştirin. (Şek. 18-a) Kesme kılavuzunu ahşaba yerleştirmeden kesmeye çalışırsanız, alet gövdesi vücudunuzdan uzağa doğru çekilecek ve duruşunuzu bozacaktır. (Şek. 18-b)

iKAZ

O Uniteyi açarken, testere zincirinin malzemeye veya başka bir cisme temas etmediğinden emin olun.

○ Kullanım sırasında testere zincirinin yabancı maddelerle temas etmesini önleyin. Özellikle, kesme işini tamamladıktan sonra zincirin yere değmemesine özen gösterin.

O Düşen dallara karşı temkinli olun.

O Budama testeresinin geri tepmesine karşı daima temkinli olun.

NOT

O Çalışma sırasında ünitedeki yağın bitmemesi için, yağ tankını önceden doldurun.

○ Kesim sırasında, ara sıra testere zincirinin gerginliğini kontrol edin.

○ Kullanım talimatlarına dikkatle uymanın yanı sıra, kullanmadan önce budama testeresinin pratik kullanımına yönelik tavsiyeler edinin veya en azından kesme tezgâhı üzerinde yuvarlak keresteler keserek budama testeresini kullanmaya alışın.

Kesme işleri hakkında önlemler

Büyük hacimli veya kesintisiz işler için

Bu alet, şarj edilebilir aküyü kontrol eden elektronik parçaları koruyun bir aşırı ısı koruma devresiyle birlikte gelir. Uzun süreli kullanım sırasında veya alete karşı uygulanan basınçtan dolayı oluşan yüksek yükler altındaki işlemler sırasında, alet sıcaklığı yükselecek ve sonunda aşırı insomnia koruma devresini tetikleyecek ve aleti kapatacaktır.

Bu durum gerçekleşirse, aleti bir süre soğumaya bırakın. Sıcaklık düştüğünde aleti tekrar kullanabilirsiniz. Sürekli çalışma sırasında şarj edilebilir akünün değiştirilmesi gerekirse, 15 dakika kadar aletin dinlenmesini bekleyin.

Budama testeresini kavrama/itme kuvveti

Budama testeresini her zaman siki tutun.

Ayrıca, budama testeresine gereğinden fazla kuvvet uygulamayın. Kesim sırasında budama testeresine ilave kuvvet uygulamanız kesme hızını yükseltmeyecektir.

Aksine motoru yoracak, performansı bozacak ve motorun ya da kılavuz çubuğun hasar görmesine ya da arızalanmasına neden olacaktır.

Üniteyi, testere zincirinin uygun hız aralığında kullanın.

Ozellikle, testere zincirinin aşırı kuvvet uygulanması sonucu durması (sıkışması), yaralanmaya veya ünitenin arızalanmasına neden olabilir.

ZİNCİR BIÇAĞININ BİLEYLENMESİ

UYARI

Kazaları önlemek için üniteyi mutlaka kapatın (motorunu durdurun) ve aküsünü ana gövdeden çıkarın.

iKAZ

Zincir testereyi kullanırken her zaman iş eldiveni takın.

NOT

Testere zincirini zincir ana gövdeye takılıyken bileyleyin. Derinlik göstergesinin kılavuz çubuktaki orta konuma ayarlanmasını da yine zincir gövdeye takılıyken yapın.

Testere zincirleri körelmeye başlayınca motora ve tüm gövde parçalarına fazladan yük biner ve ünitenin verimi düşer.

Ünitenin en yüksek performansla çalışması için düzenli bakım uygulanmalı ve testere zinciri her zaman keskin tutulmalıdır.

1. Biçak bileyleme

4 mm çapında yuvarlak bir eğe kullanın.

Yuvarlak eğe, Şek. 20'da gösterildiği gibi çapının beşte biri bıçağın üst kısmından taşacak şekilde zincir bıçağına karşı tutulmalıdır.

Yuvarlak eğeyi, Şek. 21'da gösterildiği gibi kılavuz çubuğa göre 30°'lik bir açıyla tutarak bıçakları bileyin.

Yuvarlak eğeyi tutacak yönünde hafifçe bastırarak bıçakları eğeleyin.

Yuvarlak eğenin, eğeyi geri çekerken testere zincirine temas etmediğinden emin olun.

Tüm testere bıçaklarının aynı açıyla eğelendiğinden emin olun, aksi takdirde aletin kesme verimi azalacaktır.

Bıçakları doğru bir şekilde bilemek için uygun açılar Şek. 22'da gösterilmektedir. (Yuvarlak eğe ayrı satılır.)

2. Derinlik göstergesinin ayarlanması UYARI

O Tampon bağlama kayışı ve tampın tahrik bağlantısının üst kısmını zımparalamayın ya da bahsi geçen parçaların şeklinin deforme olmasına sebep olmayın.
○ Derinlik göstergelerinin ayarlanması önceden belirlenen boyutlar ve şekiller doğrultusunda olmalıdır, aksi takdirde geri tepme riski artabilir ve yaralanmalara neden olabilir.

Geri tepme önleyici kayış

Tampon tahrik bağlantısı

Derinlik göstergeleri kesicinin ahşabın içine girdiği konumdaki derinliği ayarlamak için kullandıkları için bu göstergeler aynı şekilde hizalanmalıdır.

Testere zincirini bilerken derinlik göstergelerini her iki veya üç defada bir kontrol ettiğinizden emin olun. (Şek. 23)

Testere zinciri üzerine bir derinlik göstergesi bağlantı parçası yerleştirin, göstergeyi olukta görünür bırakın ve derinlik göstergesi bağlantı parçasının dışındaki bölümü eğmek için düz bir eğe kullanın. (Şek. 24) (Derinlik göstergesi bağlantı parçası ve düz eğe ayrı satılır.)

Derinlik göstergesini egeledikten sonra derinlik göstergesinin ön tarafını eskiden olduğu gibi yuvarlatın.

(Şek. 25)

Testere zincirini bileyledikten sonra, eğe talaşlarını gidermek için zincir yağının içine batırın.

Eğe talaşları giderilemiyorsa, testere zinciri ve kılavuz çubuk kullanım sırasında hızlıca aşınır.

Derinlik göstergesinin bağlantı parçası yuvarlak bir eğeyle bilerken de kullanılabilir. (Şek. 26)

DİREK BAĞLANTISINI KULLANIN (ayrıca satılır)

1. Direk bağlantısı güvenlik uyarıları

O Düşen dallara ve artıklara karşı korunmaya yardımcı olması için her zaman tam yüz koruma kullanın (Şek. 28-b).
○ Her zaman ağır, uzun pantolon, bot ve eldiven giyin. Bol kıyafetler, mücevher, kısa pantolon, sandalet giymeyin ve çiplak ayakla çalışmayın. Saçı omuz uzunluğunun üzerinde olacak şekilde toplayın.
○ Kulak koruyucu takın. Çevrenize dikkat edin. Yakınınızda bir sorun işaret edebilecek kişilerin farkında olun. Anahtarı KAPALI duruma getirdikten sonra, güvenlik ekipmanlarını derhal çıkarın.

O Makineyi durdurduğunuzda, kesme eklentisinin makine yere bırakılmadan önce durmuş olması gereklidir.
○ Operatör, kesme alanının yerel düzenlemelerine uymalıdır.
O Kaymayan ve sağlam ayakkabı giyilmelidir.
O Solunum koruması için böcek ilacı uygulandıktan sonra ahşabı keserken bir aerosol koruma maskesi takın.
O Yerê sağlam basın ve dengede durun. Aşırı uzanmayın.
O Elektrikli alet çalışırken vücudunuzun tüm bölümlerini kesme bağlantısından uzak tutun.
O Dalları budamadan önce, operatörün makinenin budama tekniklerine exposması gerekir.
○ Kesim esnasında, makineyi başparmağınızla tutamağın etrafına sıkıca kilitlenmiş şekilde iki elinizle sıkıca tutun ve ayaklarınız iyi dengelenmiş ve vücudunuz dengeli bir şekilde durun.
O Geri tepmeye karşı dikkatli olun (testere operatore geri teptiğinde).
O Çalışma veya bakım sırasında her zaman eldiven kullanın.
O Kırpılacak alanı inceleyin. Güvenli olmayan koşullara katkıda bulunabilecek tehlikelere dikkat edin. Herhangi bir tel (güç, telefon, kablo vb.) operatör veya ünitenin herhangi bir parçasına 10 m'den daha yakınsa üniteyi ÇALİSTIRMAYİN (Şek. 28-a).
O Çocuklar, hayvanlar, çevrede bulunanlar ve yardımcılar dahil olmak üzere diğer kişileri tehlike bölgesinin 15 metre dışında tutun. Size yaklaşıldığında hemen çalışmayı durdurun (Şek. 28-b).
O Tüm güç hatlarından kaçının. Bu ünite elektrik akımına karşı yalıtılmamıştır.

UYARITE JKE

Tüm havai elektrik iletkenleri ve iletişim kabloları yüksek voltajlı elektrik akışına sahip olabilir. Budama yaparken kablolara doğrudan veya dolaylı olarak dokunmayın, aksi takdirde ciddi yaralanma veya ölüm meydana gelebilir.

2. Direk bağlantısını takın

UYARI

O Anahtarı kapattığınızdan ve bataryayı çıkardığınızdan emin olun.
O Direk bağlantısını kullanırken, birlikte verilen omuz kemerini taktığınızdan emin olun.
O Eğer aletin normal şekilde çalışmadığını hissederseniz, derhal motoru durdurun, omuz kayışının hızlı ayırma braketini çıkartın ve aleti vücudunuzdan uzaklaştırın.

iKAZ

O Çalışmaya başlamadan önce hızlı ayırma fonksiyonunun normal şekilde çalıştığından emin olun.
O Kemerin kesik, yıpranmış veya hasarlı olmadığından emin olmak için takmadan önce kemeri kontrol edin.
O Kancanın ve askının deforme olmadığından veya hasar görmediğinden emin olmak için bunları kontrol edin.
O Takıldıktan sonra, kancanın kolayca çıkmadığından ve emniyet kemerinin gevşek olmadığından emin olmak için ana üniteyi aşağı doğru bastırın.
(1) Bataryayı elektrikli aletten çıkarın ve yere koyun. (Şek. 6)
(2) Ömuz kemerini direk bağlantısına takın. (Şek. 29)
(3) Direğin uzunluğunu ayarlayın. Vida halkasını gevşetin ve boyunu ayarlamak için direği uzatın. Bu sırada elinizi uzatılmış direkten çekerseniz, orijinal yönüne geri dönecektir. Direği uzatılmış konumda tutarken direği yerine sabitlemek için vida halkasını emniyetli bir şekilde sıkın. (Şek. 30)
(4) Aleti direk bağlantısına takın.

Türkçe

○ Zincir kılıfını testere zincirinin üzerine yerleştirin.

○ Direk bağlantısını, belirlenen konuma sonuna kadar girecek şekilde sıkıca takın ve alet bir klik sesi çıkarır. Ardından, yerine sabitlemek için topuzlu cıvatayı çevirin, (Şek. 31-a).

○ Aleti çıkarmak için topuzlu cıvatayı gevşetin ve alet bağlama soketi üzerindeki 2 mandala basarken, aleti kaydırın ve çıkarın. (Şek. 31-b)

(5) Omuz kayışını takın. Omuz kayışını, çalışmayı kolaylaştıracak bir uzunluğa ayarlayın. (Şek. 32)

(6) Hızlı serbest bırakma işlevinin olması gerektiği gibi çalıştığından emin olmak için kontrol edin.

○ Aleti omuz kayışından çıkarmak için, bir elinizle direği tutarak aleti destekleyin ve diğer elinizi hızlı ayırma kayışını Şek. 33'de görüldüğü gibi braketten kurtarmak için kullanın.

○ Kayışı alete tutturmak için, braketi kancaya takın ve hızlı ayırma braketini kancanın üzerine ve braketin geniş açıklığına yerleştirin. (Şek. 34) Omuz kayışını nazikçe çekerek doğru şekilde takıldığından emin olun.

(7) Bataryayı Takma

○ Bataryayı direk bağlantısının batarya bağlantı soketine, belirlenen konuma kadar tamamen girecek ve bir klik sesi çıkacak şekilde sıkıca yerleştirin. (Şek. 35-a)

○ Bataryanın 2 mandalını aşağı bastırırken bataryayı direk bağlantısından çıkarmak için, bataryayı kaydırıp çıkarın. (Şek. 35-b)

3. Budama teknikleri

Bu bağlantı, çapı 100 mm 'ye (4") kadar olan küçük dalları ve dalları budamak için tasarlanmıştır.

UYARI

O Kesimi dikkatli bir şekilde planlayın. Dalın düşeceği yönü kontrol edin.

○ Uzun dallar birden fazla parça halinde çıkarılmalıdır.

○ Kesilmekte olan dalın tam altında durmayın. Düşen dallar veya yere düşen ve yerden seken dallar nedeniyle yaralanma olasılığı vardır.

○ Kesmeye hazır olduğunuzda, “kesme kılavuzu”nu dala doğru tutun. Bu, dalın kırbaçlamasını önleyecektir. Geri ve ileri doğru kesme hareketi YAPMAYIN. (Şek. 36)

○ Kesim yapılan dalın hemen arkasındaki dala dikkat edin. Biçak arka dala çarparsa, biçakta hasar meydana gelebilir. (Şek. 37)

O Ağaç kesmek veya kesilen ağacı parçalara ayırmak için KULLANMAYIN.

BAKIM VE MUAYENE

Çalışmadan sonra üniteyi depoya kaldırmadan önce her bir parçasını kontrol edin ve gereken bakımları uygulayın.

UYARI

Bakım veya kontrol sırasında ünite motorunu durdurun ve aküyü ana gövdeden çıkarın.

iKAZ

Zincir testereyi kullanırken her zaman iş eldiveni takın.

1. Testere zincirlerinin kontrol edilmesi

○ Testere zincirini sık sık kontrol edin Sıra dışı bir durumla karşılaşmanız halinde, "TESTERE ZINCIRININ TAKILMASI (YENISIYLE DEĞİŞTIRILMESI)" bölümündeki talimatlara uygun bir şekilde zinciri yenisiyle değiştirin.

○ Zincir gergisini kontrol edin ve gerekiyorsa doğru şekilde ayarlayın.

○ Testere zinciri körlesince üniteyi kullanmaya ara verin ve "ZİNCİR BIÇAĞİNIN BİLEYLENMESI" bölümüne uygun bir şekilde bileyleyin.

O Paslanmaya karşı koruma sağlamak için, her kullanımdan sonra testere zincirini ve kılavuz çubukları dikkatlice yağlayın.

2. Her bir parçayı temizleme

NOT

O Aşağıda gösterilen parçaların her birini temizlerken, "TESTERE ZINCIRINİN TAKILMASI (YENISIYLE DEĞİŞTIRILMESI)" prosedürüne bakın ve testere zincirini ve kılavuz çubuğu ana gövdeden çıkarın.

O Yan kapağın ve zincir muhafazasının temizlenmesi (Şek. 38)

Parçaların içinde kalan talaş veya tozu temizleyin.

O Kılavuz çubuğun, zincir dişlinin ve zincir yağı ağzının temizlenmesi (Şek. 39) Kılavuz çubuğunun veya yağ ağzının oyuğunda talaş ve benzeri maddeler tıkandığında, yağ akmayabilir ve bu da ünitenin arızalanmasına neden olabilir.

Kullandıktan sonra ve testere zincirini değiştirirken kılavuz çubuğunu çıkarın oluklarda kalan testere talaşını iyice giderin. (Bkz. "TESTERE ZINCIRININ TAKILMASI (YENİSIYLE DEĞİŞTIRILMESI)").

Talaş zincir yağı ağzına derinlemesine girdiyse, bataryayı takın ve talaşı dışarı çıkan yağ ile temizlemek için alet gövdesini hareket ettirin.

3. Zincir dişlinin kontrol edilmesi (Şek. 40)

Testere zincirini değiştirirken, zincir dişlisinin aşınma durumunu kontrol edin. Zincir dişli Şek. 40'ta gösterilen şekilde aşınmışsa yenisiyle değiştirin. Bu arada taktığınızda, yeni bir E-halkası (veya kilitleme halkası) kullanın. Parçaları değiştirirken, yerel HiKOKI satıcınıza danışın.

4. Zincir yakalayıcının kontrolü (Şek. 41)

Zincir yakalayıcı, zincir gevşerse veya koparsa testere zincirinin operatöre çarpmasını önlemek için tasarlanmıştır.

Zincir yakalayıcı yan kapağa entegre edilmiştir. Zincir yakalayıcının hasar görmediğini onaylamak için kontrol edin.

5. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

6. Motorun bakımı

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

7. Batarya ve batarya montaj bölmesinin temizliği (Şek. 42)

Tüm talaş veya tozu temizlemek ve testereyi temiz tutmak için bir fırça veya hava üfleme tabancası kullanın.

NOT

O Kullanım sırasında talaş ve toz birikmesine izin vermek depolama bataryasının düşmesine veya diğer kazalara neden olabilir.

Talaş ve tozun birikmesine izin vermek ayrıca batarya ve terminaller arasında temas arızası dahil olmak üzere arızalara yol açabilir.

○ Temizledikten sonra, depolama bataryasının kolayca sökülebildiğini ve alet gövdesine tekrar takılabildiğini onaylamak için kontrol edin.

8. Aletin dışının temizlenmesi

Budama testeresi kirlendiğinde, yumuşak bir kuru bezle veya sabunlu suyla hafifçe nemlendirilmiş bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

9. Saklama

O Tüm parçaları etraflıca temizleyin. Metal parçaları ince bir korozyon önleyici katman ile kaplayın.

○ Depolamadan önce, varsa hasarlı bölgeleri onardığınızdan emin olun.

O Uniteyi depoya kaldırmadan önce her bir parçasını temizleyip gereken bakımları yapın ve zincir kutusunu kılavuz çubuğa monte edin.

O Elektrikli aleti ve pili 40°C'den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın.

NOT

Lityum-iyon Bataryaları Saklama.

Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarıından emin olun.

Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir.

Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir.

Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir.

iKAZ

Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı

Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifiye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu'nun sonunda bulunan GARANTI BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne gönderin.

Budama testeresi için havadaki gürültü ve titreşimle ilgili bilgiler

Ölçülen değerler EN62841-4-1'e göre belirlenmiş ve ISO 4871'e göre beyan edilmiştir.

Ölçülen A-ağırlıklı ses gücü seviyesi: 89 dB (A)

Olçülen A-ağırlıklı ses basıncı seviyesi: 81 dB (A)

Belirsizlik K: 3 dB (A)

Kulak koruyucu takın.

EN62841-4-1'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

ah = 2,4 m/s²

Belirsizlik K = 1,5 m/s²

Direk bağlantı Budama testeresi için havadaki gürültü ve titreşimle ilgili bilgiler

Ölçülen değerler ISO 22868'e göre tespit edilmiş ve beyan edilmiştir.

Ölçülen A-ağırlıklı ses gücü seviyesi: 92 dB (A)

Ölçülen A-ağırlıklı ses basıncı seviyesi: 76 dB (A)

Belirsizlik K: 3 dB (A)

Kulak koruyucu takın.

ISO 22867'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

ah = 0.8 m/s²

Belirsizlik K = 1,5 m/s²

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir.

Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler.

UYARI

○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve
○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir.

SORUN GİDERME

Alet normal çalışmazsa aşağıdaki tabloda bulunan muayeneleri kullanın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın.

Belirti Olası Nedeni Çözüm
Motordan ses geliyor, ancak testere zinciri...○ hareket etmiyor○ rahatça hareket edemiyor	Testere zinciri çok fazla gerilmiş. Testere zincirinin gerilimini kontroledin, çok fazla gerilmişse gerginliğiyeniden ayarlayın. Testere zincirininzincir dişlisine ve kılavuz çubuğunadoğru şekilde takıldığını kontrol edinve talaşla tıkandığında temizleyin.
	Testere zinciri zincir dişlisindençıkıyor.	Testere zincirinin zincir dişlisine vekılavuz çubuğu oluğuna doğru birşekilde takıldığını kontrol edin.
	Yan kapağın içinde...→ testere talaşı sıkışmış→ yabancı madde sıkışmış	Yan kapağı temizleyin.
	Kılavuz çubuğun oluşunda...→ testere talaşı sıkışmış→ yağ akışı yok	Kılavuz çubuk olduğunu ve yağ deliğinitemizleyin.Yağ tankında yağ bulunduğunkontrol edin, gerekiyorsa yağ ekleyin.
Zincirin körlüğü Testere zinciri...	→ aşınmış veya biçak kırılmış→ paslanmış	Testere zincirini bileyleyin.Aşınma veya kopma çok ağırsa, yenibir testere zinciriyle değiştirin.
	Testere zincirinin yönü tersinedönmüş.	Doğru yöne doğru yeniden takın.
	Testere zinciri yeterince gergin değil. Testere zincirinin gerilimini kontroledin ve gevşekse, testere zinciriniyeniden gerdirin.
Zincir yağı○ yavaş akıyor○ dışarı çıkmıyor (sıkışıyor)	Yağ tankında yeterince zincir yağıyok.	Zincir yağı ekleyin.
	Zincir yağı boşaltma ağzı tıkanmış. Zincir yağı boşaltma ağzınıtemizleyin.

SIMBOLURI

AVERTISMENT
