KULLANIM KILAVUZU C3609DUM HiKOKI

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

⚠️ UYARI

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.

c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ıslıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın.

Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.

d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarını zı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.

b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fişi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Türkçe

Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun.

Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin.

Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın.

Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir.

c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, civilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıviya temas edilmesi durumunda suyla yıkayın.

Sivinin gözlere temas etmesi halinde, ayrıca bir doktora başvurun.

Aküden fişkıran su tahriş veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın.

Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir.

f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın.

130°C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin.

Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın.

Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.

ÖNLEM

Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.

Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

AKÜLÜ DAIRE TESTERE GÜVENLİK UYARILARI

Kesme işlemleri

a) TEHLIKE : Ellerinizi kesme alanından ve bıçaktan uzak tutun. Diğer elinizi yardımcı kol veya motor gövdesi üzerinde tutun.

Testereyi her iki elinizle tutarsanız, biçak ellerinizi kesemez.

b) İş parçasının altına uzanmayın.

Muhafaza, iş parçasının altında sizi bıçaktan koruyamaz.

c) Kesme derinliğini iş parçasının kalınlığına göre ayarlayın.

İş parçasının altından, biçak dişlerinin bir tam dişten az kısmı görünmelidir.

d) Kesim yaparken iş parçasını kesinlikle ellerinizle veya bacağınızın üzerinde tutmayın. İş parçasını dengeli bir platforma sabitleyin.

Vüçudunuzun tehlikeye maruz kalması, bıçak sıkışması veya kontrol kaybı riskini asgariye düşürmek için işi uygun şekilde desteklemeniz önemlidir.

e) Kesici aletin gizli kablolarla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtlılmış kavrama yüzeylerinden tutun.

"Aktif" bir telle temas, elektrikli aletin çıplak metal parçalarını "aktif" hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.

f) Yarma işlemi yaparken daima bir yarma perdesi veya düz kenar kılavuzu kullanın.

Bu, kesme doğruluğunu artırır ve biçak sıkışması olasiliğini azaltır.

g) Daima çark delikleri doğru boyut ve şekilde olan (yuvarlağa karşılık elmas) biçaklar kullanın.

Testerenin montaj donanımına uygun olmayan bıçaklar, merkezden sapmış bir şekilde çalışarak kontrol kaybına neden olacaktır.

h) Kesinlikle hasar görmüş veya yanlış biçak rondelaları veya civata kullanmayın.

Bıçak rondelaları ve civata, ideal çalışma performansı ve güvenliği için testerenize özel şekilde tasarlanmıştır.

Geri tepme nedenleri ve ilgili uyarılar

– geri tepme, sıkışan, tutulan veya yanlış hizalanan bir testere bıçağına karşı ani bir tepki olup, kontrol edilemeyen testerenin yukarı doğru kalkmasına ve iş parçasından çıkarak operatöre yönelmesine neden olur;

– biçak sıkıştığında veya kapanan kertik tarafından sıkıca tutulduğunda, biçak hareketi gecikir ve motor tepkisi üniteyi hızlıca geriye, operatöre doğru hareket ettirir;

– eğer biçak kesik içinde bükülür veya hizasını kaybederse, bıçağın arka kenarındaki dişler ağacın üst yüzeyine dalarak bıçağın kertiğin dışına çıkmasına ve geriye, operatöre doğru sıçramasına neden olabilir.

Geri tepme, testerenin yanlış kullanılmasının ve/veya yanlış çalıştırma işlemlerinin veya koşullarının sonucu oluşur ve aşağıda belirtildiği gibi uygun önlemler alınarak engellenebilir.

a) Testereyi her iki elinizle sıkıca kavrayın ve kollarınızı geri tepme kuvvetlerine direnecek şekilde tutun. Vücudunuzu bıçağın bir kenarında, fakat bıçakla aynı doğrultuda tutun.

Geri tepme testerenin geriye doğru sıçramasına neden olabilir; fakat eğer uygun önlemler alınırsa geri tepme kuvvetleri operatör tarafından kontrol edilebilir.

b) Biçak sıkıştığıında veya herhangi bir nedenle bir kesme işlemine ara verdiğiminizde, tetiği serbest bırakın ve biçak tamamen duruncaya kadar

testereyi malzeme içinde hareketsiz tutun. Bıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin; aksi halde geri tepme oluşabilir. Bıçağın sıkışma nedenini araştırın ve gidermek için gereken işlemi yapın.

c) Testereyi iş parçası üzerinde tekrar çalıştırmaya başlarken, testere dişleri malzeme içinde kavramayacak şekilde testere bıçağını kertik içinde ortalayın.

Eğer testere bıçağı sıkışırsa, testere yeniden çalıştırıldığında yukarı doğru hareket edebilir veya iş parçasından geri tepebilir.

d) Biçak sıkışması ve geri tepme riskini asgariye düşürmek için büyük levhaları destekleyin.

Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler. Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına yerleştirilmelidir.

e) Körelmiş veya hasar görmüş biçakları kullanmayın. Bilenmemiş veya uygun şekilde ayarlanmamış biçaklar dar kesikler üreterek aşırı sürtünmeye, biçak sıkışmasına ve geri tepmeye neden olurlar.

f) Kesim yapmadan önce, biçak derinliği ve eğim ayarı kilitleme levyeleri sıkı ve emniyetli olmalıdır. Kesim sırasında biçak ayarının kayması, sıkışmaya ve geri tepmeye neden olabilir.

g) Mevcut duvarlarda veya başka kör alanlarda kesim yaparken çok dikkatli olun.

Çıkıntı yapan biçak, geri tepmeye neden olabilecek nesneleri kesebilir.

Alt muhafazanın işlevi

a) Her kullanımdan önce alt muhafazanın doğru şekilde kapanıp kapanmadığını kontrol edin. Alt muhafaza serbestçe hareket etmiyor ve hemen kapanmıyorsa testereyi çalıştırmayın. Kesinlikle alt muhafazayı açık konuma ayarlamayın.

Testere kazayla düşürülürse, alt muhafaza bükülebilir. Alt muhafazayı geri çekme koluyla kaldırın ve serbestçe hareket ettiğinden ve herhangi bir kesim açısından veya derinliğinde bıçağa veya başka herhangi bir parçaya dokunmadığından emin olun.

b) Alt muhafaza yayının çalışmasını kontrol edin. Muhafaza ve yay uygun şekilde çalışmıyorsa, kullanımdan önce tamir edilmelidir.

Hasar gören parçalar, yapışkan birikintiler veya döküntüler nedeniyle alt muhafaza ağır çalışabilir.

c) Alt muhafaza sadece “dalarak kesim” ve “bileşik kesim” gibi özel kesimler için manüel olarak geri çekilebilir. Tutamağı geri çekerek alt muhafazayı kaldırın ve biçak malzemeye girer girmez alt muhafaza serbest bırakılmalıdır.

Diğer tüm kesme işlemleri için, alt muhafaza otomatik olarak çalışmalıdır.

d) Testereyi tezgaha veya yere koymadan önce daima alt muhafazanın biçağı kapladığından emin olun.

Korunmayan, hareketli bir biçak, testerenin geriye doğru hareket ederek yolundaki her şeyi kesmesine neden olacaktır. Düğme serbest bırakıldıktan sonra bıçağın durması için geçen zamana dikkat edin.

Yarma bıçak işlevi

a) Yarma biçak için uygun testere ağzı kullanın. Yarma biçağın iş görmesi için, biçak gövdesinin yarma biçaktan daha ince olması ve testere ağzının yarma bicağın kalınlığından daha geniş olması lazımdır.

b) Bu kullanım kılavuzunda belirtildiği gibi yarma bıçağının ayarlanması.

Yanlış aralık, pozisyon ve hizalama, yarma bıçağının geri tepme önleminde etkisiz kalmasına neden olur.

c) Dalarak kesme dışında her zaman yarma biçağı kullanın.

Yarma biçağı, dalarak kesimden sonra değiştirilmelidir. Yarma biçağı, dalarak kesim sırasında sorun yaratır ve geri tepmeye neden olabilir.

d) Yarma bıçağının düzgün çalışması için işlenen parçaya direkt uygulanması gerekir.

Kısa kesimler sırasında yarma biçağı geri tepmeye karşı etkili değildir.

e) Yarma biçağı)bükülmüşse testereyi çalıştırmayın.

Sadece çok az bir eğiklik bile koruyucunun kapatma hızını yavaşlatabilir.

İLAVE GÜVENLİK UYARILARI

1. İşlem sırasında kulak koruyucu kullanın.

2. Sadece makine üzerinde belirtilen biçak çapını kullanın.

3. Başka herhangi bir taşlama çarkı kullanmayınız.

4. Deforme olmuş veya çatlamış testere bıçaklarını kullanmayın.

5. Yüksek hız çeliğinden yapılmış testere biçaklarını kullanmayın.

6. Bu talimatlarda belirtilen özellikleri uymayan testere bıçaklarını kullanmayın.

7. Testere bıçaklarını disk üzerinde yanal baskı uygulayarak durdurmayın.

8. Testere bıçaklarını daima keskin tutun.

9. Alt muhafazanın düzgün ve serbestçe hareket ettiğinden emin olun.

10. Yuvarlak testereyi hiçbir şekilde alt koruyucu açık pozisyondayken kullanmayın.

11. Muhafaza sisteminin geri çekme mekanizmasının doğru şekilde çalıştığından emin olun.

12. Testere bıçağının gövdesi yarma bıçağı ve kesimin genişliğinden ince veya kesim (diş takımlı) yarma bıçağının kalınlığından daha büyük olmalıdır.

13. Yuvarlak testereyi hiçbir şekilde testere biçağı yukarıya veya yana dönükken kullanmayın.

14. Málzemede çivi gibi yabancı maddeler bulunmadığından emin olun.

15. Çalışılacak parçanın üzerine ortadan dalma işlemi dışında, yarma bıçağı her zaman için kullanılmalıdır.

16. Herhangi bir ayar, servis veya bakım yapmadan önce pili çıkarın.

17. Fren geri tepmesine dikkat edin. Bu dairesel testere, düğme serbest bırakıldığında çalışan bir elektrikli fren barındırır. Fren çalışırken biraz geri tepme olduğu için, ana gövdeyi güvenli bir şekilde tuttuğunuzdan emin olun.

18. Düğmenin KAPALI konumunda olduğundan emin olun. Eğer düğme AÇIK konumunda iken pil elektrikli alete takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya neden olabilir.

19. Altlık ile malzeme arasında boşluk olması durumunda kesme işleminden kaçının. Bıçak bağlanıyorsa veya herhangi bir nedenle bir kesme işlemine ara verdiğimizde, tetiği serbest bırakın ve biçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun. Biçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin, GERİ TEPME oluşabilir. Bıçağın sıkışma nedenini araştırın ve gidermek için gereken işlemi yapın.

20. Biçak sıkışması ve GERİ TEPME riskini asgariye düşürmek için büyük levhaları destekleyin. Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler (Şek. 3). Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına Şek. 2'de gösterildiği şekilde yerleştirilmelidir.

Türkçe

Bıçak sıkışması ve geri tepme riskini asgariye düşürmek için. Kesme işlemi, testerenin iş parçası üzerinde dayandırılmasını gerektirdiğinde, testere büyük kısım üzerine dayandırılmalıdır ve küçük parça kesilir.

1. Mevcut duvarlarda veya diğer çıkmaz bölgelerde bir "Cep Kesimi" yaparken son derece dikkatlı olun. Çıkıntı yapan bıçak, GERİ TEPMEYE neden olabilecek nesneleri kesebilir.

Elinizi veya parmaklarını testerenin arkasına ASLA koymayın (Şek. 4). Geri tepme olursa, testere kolayca elinizin üzerine geri doğru sıçrayabilir ve muhtemelen yaralanmaya sebep olabilir.

1. UYARI : İş parçasını düzgün bir şekilde desteklemek ve kişisel yaralanmaya sebep olabilecek kontrol kaybını önlemek için testereyi sıkı bir şekilde tutmak önemlidir.

Şek. 5 testerenin genel olarak nasıl desteklendiğini göstermektedir.

1. Testere altlığının geniş kısmını, iş parçasının sağlamca desteklenen kısmı üzerine yerleştirin, kesim işlemi yapıldığında düşecek kısmına yerleştirmeyin. Şekillerde gösterildiği gibi Şek. 6 tahtanın ucunun DOĞRU kesilme şeklini ve Şek. 7 YANLIŞ kesilme şeklini göstermektedir. İş parçası küçük veya kısaysa, sıkıştırın. KISA YERLERİ ELLE TUTMAYA ÇALIŞMAYIN!

2. Dairesel testere bir mengenede baş aşağı konumda tutulurken asla kesmeye çalışmayın.

Bu durum oldukça tehlikelidir ve ciddi kazalara yol açabilir. (Şek. 8)

1. Bu kılavuzu kullanırken, kesilen malzemenin testere bıçağı ile kılavuz arasına kaymasına olanak sağlayacak eğimli bir kesim gerçekleştirmeye çalışmayın. Bunun yapılması yaralanmaya neden olabilir. (Şek. 9)

2. Kol gevşek kalırsa, çok tehlikeli bir durum oluşturacaktır. Onu daima iyice sıkıştırın. (Şek. 15)

3. Eğme kelebek civatasının ve eğme kelebek somununun gevşek bırakılması çok tehlikelidir. Daima iyice sıkın. (Şek. 27, 28, 29)

4. Kesme işleminden önce, keseceğiniz malzemeden emin olun. Eğer kesilecek malzeme zararlı/toksik tozlar üretecekse, toz torbasının veya uygun toz çekme sisteminin toz çıkışına sıkıca bağlantığından emin olun. Ayrıca, mevcutsa toz maskesi kullanın.

○ Kesmeye başlamadan önce, testere bıçağının tam devir hızını kazandığını onaylayın.

○ Çalışma sırasında testere bıçağının durması veya anormal ses çıkarması halinde, derhal düğmeyi KAPATIN.

○ Yuvarlak testerenin yukarı veya yana doğru bakan bıçakla kullanılması çok tehlikelidir. Bu tür olağan dışı uygulamalardan kaçınılmalıdır.

O Malzemeleru keserken daima emniyet gözlüğü takın.

O Bir işi bitirdiğinizde, pili çıkarın.

1. Testere bıçağını taktıktan sonra, kilit kolunun belirtilen konuma emniyetli şekilde sabitlendiğini onaylayın.

2. Ahşap kesmeye uygun bir testere biçağı kullanın.

3. Aletin üzerinde görüntülenen dönüş hızına eşit veya daha yüksek bir görüntülenen hıza sahip bir testere biçağı kullanın.

4. EN847-1 ile uyumlu bir testere biçağı kullanın.

5. Aleti yalnızca üfleyici işleviyle kullanmayın (Şek. 10)

6. Işığa bakarak gözünüzü ışığa direkt olarak maruz bırakmayın.

Gözünüz ışığa sürekli maruz kalırsa, gözünüz zarar görecektir.

LED lambanın merceği üzerindeki herhangi bir kir veya pisliği merceği çizmemeye özen göstererek yumuşak bir bezle silin.

LED lambanın merceği üzerindeki çizikler daha düşük parlaklığa yol açabilir.

1. Gösterge panefine güçlü bir darbede bulunmayın veya paneli kırmayın. Bu bir soruna yol açabilir.

2. Bataryayı her zaman 0°C ila 40°C sıcaklık aralığında şarj edin. 0°C'den düşük bir sıcaklık, aşırı şarj olmasına neden olacaktır ve bu durum tehlikelidir. Batarya 40°C'den yüksek bir sıcaklıkta şarj edilemez. Şarj için en uygun sıcaklık 20°C ila 25°C aralığıdır.

3. Şarj cihazını sürekli olarak kullanmayın. Bir şarj işlemi tamamlandığında, bir sonraki şarj işlemini başlatmak için yaklaşık 15 dakika bekleyin.

4. Şarj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.

5. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını sökmeyin.

6. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın. Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

7. Bataryayı ateşe atmayın. Batarya, yanması halinde patlayabilir.

8. Şarj sonrası batarya ömrü pratik kullanım için çok kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

9. Şarj cihazının havalandırma deliklerine nesneler sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

10. Bu üniteyi sürekli kullanırken, ünite motorda ve düğmede hasara neden olabilecek şekilde aşırı ısınabilir. Bu nedenle, gövde her ısındığında, aleti bir süre dinlendirin.

11. Akünün sıkıca takıldığından emin olun. Eğer akü gevşekse yerinden çıkarak bir kazaya neden olabilir.

12. Alet veya batarya terminalleri (batarya montajı) deforme olmuşsa ürünü kullanmayın. Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

13. Aletin terminallerini (batarya montajı) talaş ve tozdan uzak tutun.

○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun.

O Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın.

O Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın.

Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

1. Aleti ve pili daima -5°C ila 40°C arasındaki sıcaklıklarda kullanın.

LİTYUM-İYON BATARYAYLA ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur.

Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şarj edin.

1. Eğer alete fazla yüklenilirse motor durabilir. Böyle bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.

2. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya gücü kesilebilir.

Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ardından aleti tekrar kullanabilirsiniz.

Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın.

UYARI

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.
   O Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun.
   O Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun.
   O Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın.

○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

1. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fiziksel darbeye maruz bırakmayın.

2. Açıkça hasarlı veya deforme olduğu görülen bataryayı kullanmayın.

3. Bataryayı belirtilenler dışında herhangi bir amaç için kullanmayın.

4. Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.

5. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.

6. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateşten uzaklaştırın.

7. Güçlü statik elektrik üretilen bir yerde kullanmayın.

8. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

9. Bataryayı suya daldırmayın veya içinde herhangi bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır.

10. Gösterge paneline güçlü bir darbede bulunmayın veya paneli kırmayın. Bu bir soruna yol açabilir.

iKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku, deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

UYARI

Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun.

O Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın.

○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun.

UYARI

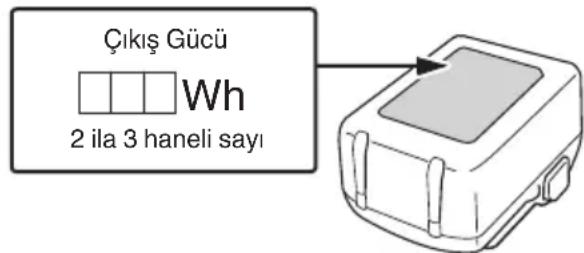

Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun.

O Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir.

O Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

Çıkış Gücü Wh 2 ila 3 haneli sayı

USB CİHAZI BAĞLANTI ÖNLEMLERİ (UC18YSL3)

Beklenmedik bir sorun meydana gelirse, bu cihaza bağlı bir USB cihazındaki veriler bozulabilir veya kaybolabilir. Bu ürünle kullanmadan önce USB cihazında bulunan herhangi bir veriyi yedeklediğinizden daima emin olun.

Bağlı bir cihazda meydana gelebilecek herhangi bir hasardan veya bir USB cihazında kayıtlı herhangi bir verinin kaybolmasından veya bozulmasından dolayı şirketimizin kesinlikle hiçbir sorumluluk kabul etmeyeceğinden lütfen haberiniz olsun.

UYARI

○ Kullanmadan önce USB kablosunda herhangi bir kusur veya hasar olup olmadığını kontrol edin. Kusurlu veya hasarlı bir USB kablosunun kullanılması duman yayılımına veya tutuşmaya sebep olabilir.

O Ürün kullanılmadığında, USB bağlantı noktasını kauçuk kapakla örtün. USB bağlantı noktasında toz, vb. birikimi duman yayılımına veya tutuşmaya yol açabilir.

NOT

○ USB yeniden şarj etme işlemi sırasında bazen duraklama olabilir.

○ Bir USB cihazı şarj edilmediği zaman, USB cihazını şarj aletinden çıkarın. Aksi halde, USB cihazın pil ömrü azalmakla kalmaz, beklenmedik kazalara da yol açabilir.

O Cihazın tipine bağlı olarak bazı USB cihazlarını şarj etmek mümkün olabilir.

PARÇA ADLARI

Aşağıdaki listedeki sayılar Şek. 1-Şek. 36'ya karşılık gelmektedir.

1	Düğme
2	Düğme kilidi
3	Toz toplama ağzı
4	Kesme derinliği kolu
5	Eğimli kelebek cívata

Türkçe

6	Alt koruyucu
7	Civata
8	Pul (B)
9	Testere bıçağı
10	Kılavuz parçası
11	Altlık
12	Eğimli kelebek somunu
13	Kılavuz sabitleyici düğme civata
14	Kilit kolu
15	LED lamba
16	Batarya
17	Altıgen çubuk anahtar
18	Tutacak
19	Alt tutamak
20	Eğim düğmesi
21	M4 tespit vidası ( × 2 )
22	Bağlantı plakası
23	Açı ayarlama vidası
24	Açı ayarlama vidası ( 45^ için)
25	Yüksek Tork modu gösterge lambası
26	Toz torbası
27	Kılavuz
28	Kılavuz olukları
29	Kılavuz ray
30	Lastik dudak
31	Kereste
32	Dik Kesme Rayı
33	Mandal
34	Pul (A)
35	Akü seviyesi gösterge anahtarı
36	Akü seviyesi gösterge lambası
37	Gösterge paneli
38	Şarj gösterge lambası
39	Yarma bıçağı
40	Hava tabancası
41	Testere kapağı

SEMBOLLER

UYARI

Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.

	C3609DUM: Akülü daire testere
	Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.
	Daima koruyucu gözlük takın.
	Daima koruyucu kulaklık takın.
	Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.
V	Anma gerilimi
n0	Yüksüz hız
	AÇMA
	KAPAMA
	Pili çıkartın
	Uyari
	Yasaklanmış eylem
	Üfleyici
	Yüksek Hız modu
	Yüksek Tork modu
	Kilitleme
	Kilidi Açma
	Temas edene kadar

Batarya

	Yanıyor;Kalan batarya gücü %75'in üzerinde.
	Yanıyor;Kalan batarya gücü %50-%75.
	Yanıyor;Kalan batarya gücü %25-%50.
	Yanıyor;Kalan batarya gücü %25'in altında.
	Yanıp sönyyor;Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin.
	Yanıp sönyyor;Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin.
	Yanıp sönyyor;Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle saticınızla iletişim kurun.

STANDART AKSESUARLAR

Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 271'te listelenen aksesuarlar yer alır.

Standart aksesuarlar haber vermeden değiştirilebilir.

UYGULAMALAR

Çeşitli ağaç türlerinin kesilmesi

TEKNİK ÖZELLİKLER

1. Elektrikli alet

Model C3609DUM
Voltaj 36 V
Yüksüz hız 5200 dk-			1
Kapasite	Kesme derinliği	90° 86 mm
		45° 62 mm
Bu alet için batarya mevcuttur*1			Çoklu gerilimli batarya
Ağırlık*2			6,4 kg (BSL36A18X)6,6 kg (BSL36B18X)

*1 Mevcut bataryalar (BSL3660/3620/3626, BSL18 serisi vb.) bu aletle kullanılamaz.
Aşırı ısınma koruması zamanından önce etkinleşeceğinden, AC/DC adaptörünün kullanılması tavsiye edilmez.
*2 01/2014 sayılı EPTA Prosedürüne uygun olarak

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir.

Elektronik kontrol

O Yumuşak çalıştırma
O Aşırı yüklenme koruması

Bu koruma özelliği, çalışma sırasında motorun aşırı yüklenmesi veya dönüş hızında belirgin bir düşüş olması durumunda motora giden gücü keser.

Aşırı yüklenme koruma özelliği etkinleştirildiğinde motor durabilir.

Böyle bir durumda aletin düğmesini serbest bırakın ve aşırı yüklenmenin sebeplerini ortadan kaldırın.

Daha sonra aleti tekrar kullanabilirsiniz.

O Aşırı isinma koruması

Bu koruma özelliği, çalışma sırasında motorun aşırı ısınması durumunda motora giden gücü keser ve elektrikli aleti durdurur.

Aşırı ısınma koruma özelliği etkinleştirildiğinde motor durabilir.

Böyle bir durumda aletin düğmesini serbest bırakın ve birkaç dakika soğumasına müsaade edin.

Daha sonra aleti tekrar kullanabilirsiniz.

O Dönüş hızı otomatik anahtar işlevi

(Yüksek Hız modu/Yüksek Tork modu)

Motor üzerine büyük bir yük yerleştirilirse, alet otomatik olarak Yüksek Tork moduna geçer ve dönüş hızı azalır.

Bu yük giderildiğinde, alet otomatik olarak Yüksek Hız moduna geçer ve dönüş hızı artar. Mod değişimi meydana geldiğinde, Yüksek Tork modu gösterge lambası yanar. Lamba, anahtar kapatıldıktan yaklaşık 10 saniye sonra söner.

1. Batarya (ayrı satılır)

*1 Alet kendi kendine otomatik olarak geçiş yapacaktır.

ŞARJ ETME

Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fişini prize takın.

Şarj aletinin fişini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir. (Bkz. Tablo 1)

1. Bataryayı şarj cihazına takın.

Bataryayı Şek. 25'de görüldüğü gibi şarj cihazına sıkıca takın (9. sayfada).

1. Şarj etme

Bataryayı şarj makinesine taktığınızda şarj başlar ve şarj gösterge lambası mavi yanıp söner.

Batarya tamamen şarj olduğunda, şarj gösterge lambası yeşil yanacaktır. (Bkz. Tablo 1)

(1) Şarj gösterge lambası bildirimi

Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1'de gösterildiği şekilde olacaktır.

Tablo 1: Şarj gösterge lambasının bildirimleri

0,5 sn. aralıklarla AÇIK/KAPALI (KIRMIZI)

Şarj öncesinde *1

Türkçe

1 sn. aralıklarla 0,5 sn. boyunca yanar. (MAVİ)	%50'den az şarj edilmiş
0,5 sn. aralıklarla 1 sn. boyunca yanar. (MAVİ)	%80'den az şarj edilmiş
Sürekli yanar (MAVİ)	%80'den fazla şarj edilmiş
Sürekli yanar (Sürekli zil sesi: yaklaşık 6 sn.) (YEŞİL)	Şarj tamamlandığında
0,3 sn. aralıklarla AÇIK/KAPALI (KIRMIZI)	Aşırı isınma bekleme modu *2
0,1 sn. aralıklarla AÇIK/KAPALI (Kesintili zil sesi: yaklaşık 2 sn.) (MOR)	Şarj yapılamıyor *3

NOT

*1 Kırmızı lamba şarj cihazı takıldıktan sonra bile yanıp sönmeye devam ederse pilin tam olarak takıldığını onaylamak için kontrol edin.

*2 Batarya aşırı ısınmış. Şarj yapılamıyor. Olduğu gibi bırakıldığında bile, pil soğuduktan sonra şarj başlayacak olmasına rağmen en iyi uygulama pili çıkarmak ve şarj etmeden önce, gölgeli, iyi havalandırılan bir yerde pilin soğumasına izin vermektir.

*3 Batarya veya şarj cihazı arızalı – Pili tamamen takın.

– Pil yuvasına veya terminallere yabancı madde yapışmadığını onaylamak için kontrol edin. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.

○ Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 5 dakika bekleyin.

(2) Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak. (Bkz. Tablo 2)

Tablo 2

Model UC18YSL3
Batarya tipi Li-ion
Şarj gerilimi 14,4–18 V
Bataryaların şarj edilebileceği sıcaklık aralığı		0°C–50°C
Batarya kapasitesi için şarj süresiyaklaşık (20°C’de)	1,5 Ah 15	dak
	2,0 Ah 20	dak
	2,5 Ah 25	dak
	3,0 Ah	20 dak(BSL1430C, BSL1830C: 30 dak)
	4,0 Ah	26 dak(BSL1840M: 40 dak)

Batarya kapasitesi için şarj süresi yaklaşık (20°C'de)	5,0 Ah 32	dak
	6,0 Ah 38	dak
Çok voltlu batarya kapasitesi için şarj süresi, yaklaşık (20°C'de)	1,5 Ah (× 2 ünite)	20 dak
	2,5 Ah (× 2 ünite)	32 dak
	4,0 Ah (× 2 ünite)	52 dak
Batarya hücrelerinin sayısı 4–10
USB için şarj voltajı 5 V
USB için şarj akımı 2 A
Ağırlık 0,6 kg

NOT

O Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre değişebilir.

O Şarj işlemi uzun sürüyorsa

– Şarj işlemi aşırı derecede düşük ortam sıcaklıklarında daha uzun sürecektir. Pili sıcak bir yerde şarj edin (iç mekanlar gibi).

– Hava menfezini engellemeyin. Aksi takdirde içi aşırı isınacak ve şarj cihazının performansını düşürecektir.

– Soğutma fanı çalışmıyorsa onarım işlemleri için bir HiKOKI Yetkili Servis Merkezi ile iletişim kurun.

1. Şarj cihazının elektrik fişini prizden çıkarın.

2. Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın.

NOT

Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ardından saklayın.

Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili

Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2–3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir.

Bataryanın daha uzun süre çalışması için yapılması gerekenler.

(1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır.
(2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa
Taban yanları ile testere bıçağının paralelliğinin ince ayarlanması	11	4
Eğim açısının ince ayarlanması (90° olduğunda)	12	5
Eğim açısının ince ayarlanması (45° olduğunda)	13	5
Kılavuz parça konumunun ince ayarı 14 6
Kesme derinliğinin ayarlanması 15 6
Yarma bıçağının ayarlanması 16 6
Kesme çizgisi 17 7
Düğmeyle kumanda 18 7
Kılavuzun takılması 19 7
Toz toplama ağzını kullanma 20 7
Toz torbasının takılması 21 8
Makineleri farklı üreticilerin kılavuz rayları üzerine yerleştirmek için kılavuz olukları	22	8
Kılavuz rayı ile kesme (haricen satılır)* ^1	23	9
Dik kesim rayıyla kesme (haricen satılır)* ^2	24	9
Bataryayı çıkarma ve takma 26 9
Dik açılarda kesme 27 10
Eğimli kesme (+45° yönünde) 28 10
Eğimli kesme (+22,5° yönünde) 29 11
Testere bıçağının sökülmesi	30 11
Testere bıçağının takılması* ^3	31 12
Batarya doluluk göstergesi	32 12
Bir USB cihazı elektrik prizinden şarjetme	35-a	13
Bir USB cihazı ve bataryayı elektrik prizinden şarjetme	35-b	13
USB cihazını yeniden şarjetme	36 13
Aksesuarları seçme	—	272

*1 Yeni durumdayken, lastik dudağın dış kenarı dairesel testere bıçağının kesme yolunun biraz ötesine çıkar. Kılavuz rayı ilk kez kullanırken, çıkıntı yapan bölümü aşağıdaki gibi kesin: Dairesel testerenin kesme derinliğini maksimum olarak ve testere bıçağı açısından dik olarak (0°) ayarlayın. Düğmeyi tamamen çekin ve kılavuz rayı kullanarak lastik dudağı yavaş, sabit bir hızda kesin.

Yırtılmayı önlemek için lastik dudak tamamen bir destek (iş parçası) üzerinde uzanmalıdır. Lastik dudağın kenarı daha sonra iş parçasının kesici kenarıdır.

Çıkıntı yapan bölüm kesildikten sonra, eğik açılı kesim için de kullanılabilir.

*2 Bu ürüne bir dik kesim rayı (KFS 30, KFS 44 veya KFS 70) takılabilir. Dik kesim rayının nasıl kullanılacağını öğrenmek için, birlikte verilen kullanım kılavuzuna bakın.
*3 Kullanılabilir testere biçağı çapı: 235 mm Gövde kalınlığı: 1,6 mm'ye kadar, uç genişliği: en az 1,9 mm Yarma biçağı kalınlığı: 1,8 mm

LED LAMBA UYARI SİNYALİ

Bu ürün aletin kendisinin yanı sıra aküyü de korumak için tasarlanmış işlevlere sahiptir. Koruma işlevlerinden herhangi biri çalışma sırasında tetiklenirse LED ışık

Tablo 3'te tarif edildiği gibi yanıp sönecektir. Koruma işlevlerinden herhangi biri harekete geçirildiğinde, parmağınızı anahtardan derhal çekin ve düzeltici eylem altında tarif edilen talimatları takıp edin.

Tablo 3

Bakım ve kontrolden önce düğmenin kapalı olduğundan ve pilin çıkartıldığından emin olun.

1. Testere bıçağının muayene edilmesi

Körelmiş bir testere biçağı kullanılması verimi azaltacağından ve olası motor arızasına neden olacağından, aşınma fark eder etmez testere biçagını bileyin veya değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

3. Motor birimi bakımı

Motor sargısı bu aletin önemli bir parçasıdır. Hasar vermekten ve temizleme yağı veya suyu ile temastan kaçının.

50 saatlik kullanımdan sonra, motor gövdesinin havalandırma deliklerine bir hava tabancası veya diğer bir araç ile kuru hava üfleyerek motoru temizleyin (Şek. 33).

Motorda toz veya parçacık birikmesi hasara neden olacaktır.

4. Alt muhafazanın kontrolü ve bakımı

Alt muhafazanın her zaman kolayca hareket ettiğinden emin olun.

Herhangi bir arıza durumunda, alt muhafazayı derhal tamir edin.

Temizleme ve bakım için, alt muhafaza ile dişli kapağı arasındaki boşluğu ve alt muhafazanın dönme parçasını hava ile temizlemek için bir hava tabancası veya diğer bir alet kullanın. (Şek. 33).

Bunu yapmak talaş ve diğer partiküllerin yayılmasını önlemeye yardımcı olur.

Talaş veya diğer partiküllerin alt muhafaza civarında birikmesi arıza veya hasara neden olabilir.

Türkçe

UYARI

Tozun solunmasını veya göz iritasyonunu önlemek için alt muhafazayı, havalandırma deliklerini veya ürünün diğer parçalarını temizlemek için bir hava tabancası ya da başka bir alet kullanırken koruyucu güvenlik gözlükleri ve toz maskesi takın.

5. Testere kapağının içini temizleme

Testere kapağının içinde talaş ve diğer kalıntıların toplanmadığından emin olmak için düzenli aralıklarla kontrol edin ve temizleyin. Kontrol ederken ve temizlerken testere biçagını her zaman çıkarın. (Şek. 34)

6. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin. Zaman zaman çalışma öncesinde, sırasında ve sonrasında kontrol edin.

iKAZ

Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin. Bu işlemin yapılmaması arızayla sonuçlanabilir.

7. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafifçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

8. Saklama

Elektrikli aleti ve pili 40°C'den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın.

NOT

Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun. Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir. Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir. Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir.

iKAZ

Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı

Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifiye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu'nun sonunda bulunan GARANTI BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne gönderin.

Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN62841'e göre belirlenmiş ve ISO 4871'e göre beyan edilmiştir.

Ölçülen A-ağırlıklı ses gücü seviyesi: 105 dB (A) Ölçülen A-ağırlıklı ses basıncı seviyesi: 97 dB (A) Belirsizlik K: 3 dB (A).

Kulak koruyucu takın.

EN62841'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

Sunta kesme: Vibrasyon emisyon değeri ah = 2,0 m/s² Belirsizlik K = 1,5 m/s²

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir. Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler.

UYARI

○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve
○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir.

SORUN GİDERME

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKI Yetkili Servis Merkezine danışın.

Belirti Olası Nedeni Çözüm
Alet çalışmıyor Akü gücü kalmamıştır Aküyü şarj edin.
		Batarya tamamen takılı değil. Bir klik sesi duyana kadar bataryayı içeri bastırın.
Alet aniden durdu Alet aşırı yüklenmiştir	Aşırı yüke sebep olan sorundan	kurtulun.
	Aşırı yükleme koruması çalışıyor.
	Pil aşırı ısınmış. Bataryanın soğumasını	bekleyin.
Eğilemez Eğimli civata ve eğimli kelebek	somunu gevşetilmemiş.	Eğimli civatayı ve eğimli kelebek somununu gevşettikten sonra eğmeyi deneyin.Gerekli ayarlamaları yaptıktan sonra gevşetilen parçaları sıkın.
Paralelliğe ince ayar yapılamaz M4 tespit vidaları ( × 2 ) gevşetilmemiş.(Bkz. 21, in Şek. 11)		M4 tespit vidalarının ( × 2 ) her birini gevşetin.
İyi kesmiyor Testere bıçağı aşınmış veya eksik dişleri var.		Yeni bir testere bıçağıyla değiştirin.
		Civata gevşemiş. Civatayı iyice sıkın.
		Testere bıçağı ters takılmış. Testere bıçağıni doğru yönde takın.
Anahtar çekilemiyor Anahtar kilidi yeteri kadar içeri bastırılmamış.		Anahtar kilidini sonuna kadar içeri bastırın.
Talaş boşaltma yetersiz Testere kapağında talaş birikmiş. Testere kapağı içindeki talaşı temizleyin.
Batarya takılamıyor. Alet için belirlenen bataryanın dışında bir batarya takılmaya çalışılıyor.		Lütfen çok voltlu tip bir batarya takın.

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

AVERTISMENT
